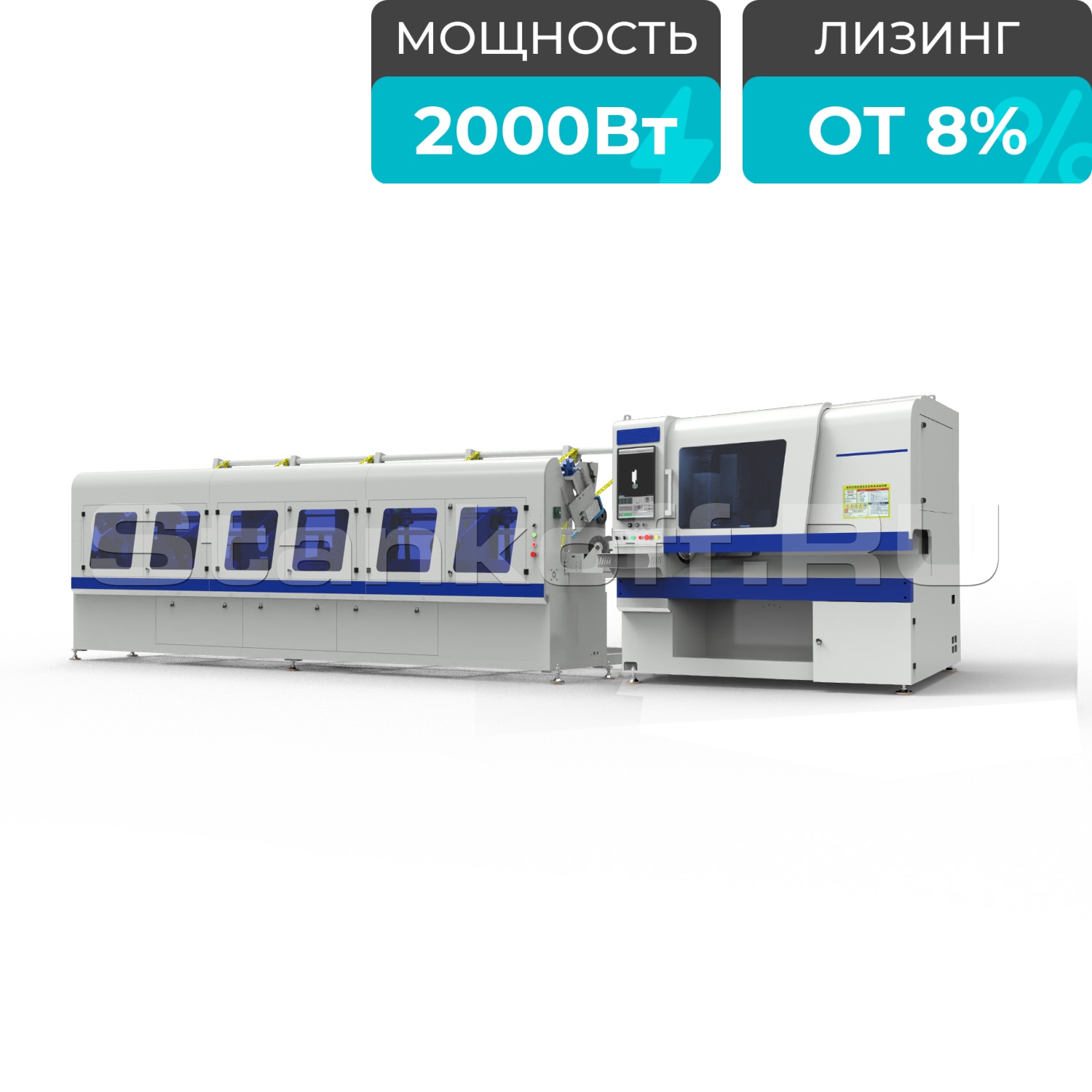

Высокоскоростной лазерный труборез LPC80-A4-AF6000/2000 Raycus

Наличие уточняйте

Гарантия
Сервис
Лизинг
Нужна консультация?

Николай Васильев

Хотите мы Вам перезвоним? Да

Статьи и обзоры, связанные с LPC80-A4-AF6000/2000 Raycus

Сопутствующие товары

Современный высокоскоростной лазерный станок легкой серии для эффективной резки круглых, квадратных и прямоугольных труб различных материалов. Диаметр обрабатываемых круглых труб 13-80 мм, размер квадратных труб 60х60 мм. Автоматическая погрузка труб позволяет облегчить и ускорить общее время выполнения производственных задач.

Конструктивные особенности


Цанговый патрон

Цанговый патрон предназначен для удержания трубы определенной формы и размера. Благодаря своей конструкции позволяет удерживать заготовку с высокой точностью без люфтов и деформаций. Диаметр труб, которые могут быть зафиксированы в такого рода зажимах, варьируется от 13 до 80 мм. Труборез позволяет раскраивать металлические трубы квадратного, круглого и прямоугольного сечения.

Система автоматической погрузки

Предназначена для погрузки обрабатываемых заготовок в зону резки. Максимальный вес загружаемых труб в систему погрузки составляет 1500 кг, при этом максимальный вес одной трубы не более 40кг. Обладает возможностью загрузки круглых, квадратных и прямоугольных труб.
Скорость подачи новой трубы - 2 сек.
Система погрузки определяет размеры трубы из 3D модели загруженной в ПО станка.

Пневмозахват

Необходим для вытягивания трубы из зоны погрузки и её удержания в момент раскроя. Удержание трубы близкое к режущей голове обеспечивает более точную геометрию реза.

Автоматическая поддержка трубы

Система активной поддержки следит за контуром трубы во время вращения и автоматически поднимается/опускается постоянно поддерживая трубу, что позволяет избежать её деформации.

Лазерная режущая голова c автофокусом Ospri LC40

Полностью герметичная внутренняя структура позволяет избежать загрязнение линз. Автоматическая фокусировка обеспечивает точную и удобную настройку. Коллиматорный и фокусный блок оснащены системой водяного охлаждения, сопловая часть охлаждается воздушным потоком. Активное охлаждение оптической и сопловой части обеспечивает высокую продолжительность работы и защиту от перегрева.
Интерфейс: QBH;
Длина волны: 1080 Нм.

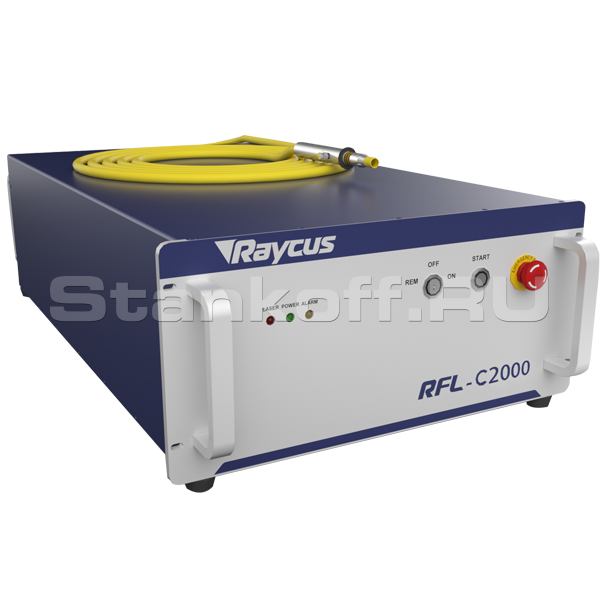

Лазерный источник Raycus

Станок оснащен лазерным источником компании «Raycus» (Китай). Это всемирно признанный лидер в области производства оптоволоконных лазеров, что подтверждает безупречная и безотказная работа. В лазерном излучателе установлена система кондиционирования для охлаждения электрокомпонентов.

Серводвигатели Inovance

Компания Inovance является лидером в области промышленной автоматизации процессов управления и приводных технологий в Китае, а также поставщиком интегрированных технических решений для оптических, механических, электрических, гидравлических и пневматических приборов, которые относятся к приводным механизмам, процессам управления, двигателям и прецизионному оборудованию.

Редуктор FASTON

Компания Faston Power Technology специализируется на разработке, исследованиях, производстве и продаже планетарных редукторов высокого класса. Основываясь на концепции "клиент превыше всего, качество превыше всего", Faston Power Technology постоянно улучшает качество своей продукции и послепродажного обслуживания. Продукция компании широко используется в промышленных станках, манипуляторах и автоматических производственных линиях.

Зубчатая передала «шестерня-рейка» YYC

Зубчатая передала «шестерня-рейка» YYC

YYC специализируется на производстве высокоточных зубчатых реек и шестерней. Продукцию YYC по всему миру уже много десятилетий. Стабильно высокое качество и постоянная работа над совершенствованием технологий производства, делают компанию YYC одним из лидеров по поставке зубчатых передач во всем мире. Изготовлены из стали марки 45C. Покрытие - химическое оксидирование.

Высокоточные направляющие TBI

Перемещение лазерной головки осуществляется по линейным направляющим TBI (Тайвань). Направляющие производства TBI отвечают всем международным и европейским стандартам и производится с непрерывным контролем качества. Линейные направляющие TBI имеют следующие выдающиеся особенности: плавный ход, высокая точность и надежность, большая грузоподъемность, уплотненные каретки, низкое трение, низкий уровень шума, легкость установки.

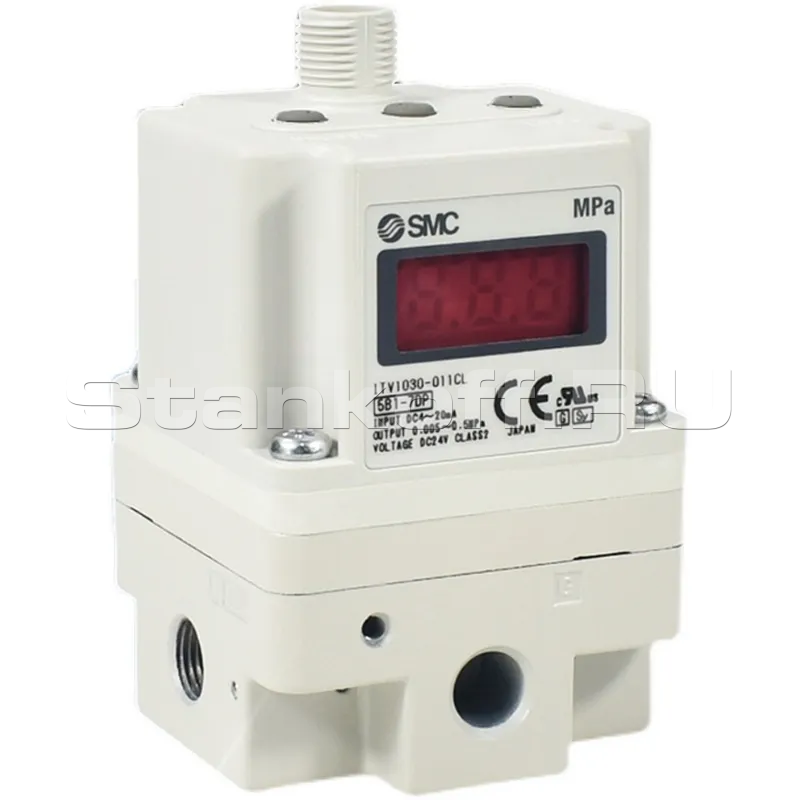

Пропорциональный клапан SMC

Высокоэффективный и экономичный пропорциональный клапан с цифровым управлением, который идеально подходит для регулирования давления. Отличается компактным размером и простой в использовании модульной конструкцией. Клапан имеет низкое энергопотребление и малое время отклика.

Автоматическая система смазки

Автоматическая система смазки

Все подвижные механизмы станка закрыты защитными кожухами для предотвращения попадания крупно и мелкодисперсной металлической пыли. Для удобства эксплуатации лазерный комплекс оснащён централизованной системой автоматической смазки. Система подаёт смазывающую жидкость в подвижные элементы с заданным давлением и интервалом.

Ёмкостный датчик высоты

Ёмкостный датчик, разработанный Anji Jinke Machinery Equipment, представляет собой высокопроизводительное устройство с Ethernet интерфейсом. Необходим для определения высоты режущей головы над поверхностью металла, определения формы трубы и избегания препятствий.

Современный вертикально-ориентированный экран

Вертикально-ориентированный экран из закаленного стекла, отличающийся от обычных горизонтальных экранов, быстрая реакция, высокая контрастность, широкий угол обзора, низкое энергопотребление, высокое разрешение. Низкая отражательная способность - удобство работы в любых условиях.

Дистанционный пульт управления

Позволяет оператору выполнять наиболее востребованные действия, не подходя к ЧПУ. Запуск/остановка программ, обратный ход, увеличение/уменьшение фокусного расстояния, изменение скорости подачи. Позволяет сократить время позиционирования режущей головы на 30%. Дает возможность контролировать раскрой и оперативно реагировать при необходимости.

Водяной чиллер

Автоматический чиллер для охлаждения излучателей лазерных станков.
Этот чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме.

Система управления и программное обеспечение

Система управления, основанная на материально-компонентной базе Zmotion, включает в себя программное обеспечение TubeCUT разработанное компанией Anji Jinke Machinery Equipment. Предназначена для профессиональной резки труб на лазерный труборезах, поддерживает резку профилей различной формы.

Функция управления держателями трубы в зависимости от угла поворота патрона для предотвращения прогиба трубы под силой тяжести.

  • Поддерживаемые форматы: .stp, .step

Технология FLYCUT

Данная технология оптимизирует обработку тонких металлов. Система осуществляет раскрой не отдельными объектами, а распознает все контуры, лежащие на одной прямой и после режущая голова в высоком темпе проходит всю трубу по определённой прямой. Данная функция значительно экономит время обработки при перфорации трубы.

Технология NESTING

Позволяет разместить, максимально-необходимое количество деталей на обрабатываемой трубе, также учитывается параметр минимизации отходов. Таким образом, экономится время на подготовке задания. Также опция высчитывает время обработки данного задания. Это позволяет точно высчитать себестоимость готового изделия.

Технология MICRO JOINT

Автоматическое размещение перемычек по контуру раскроя. Благодаря данной опции готовое изделие не выпадает после раскроя, а также предотвращает разворот детали перпендикулярно заготовке. Актуально для изготовления декоративных деталей из нержавеющей стали, где царапины недопустимы.

Управление координатной системой обеспечивается как со стойки ЧПУ, так и с помощью беспроводного пульта, что значительно облегчает позиционирование режущей головы по отношению к заготовке, а также упрощает работу оператора станка.

Комплектация

Режущая голова с автофокусом
Ospri (Китай)
Зубчатая передача «шестерня-рейка» YYC (Тайвань)
Высокоточные направляющие TBI (Тайвань)
Серводвигатели
Innovance (Китай)
Редуктор FASTON (Тайвань)
Источник излучения Raycus (Китай)
Система ЧПУ и софт Zmotion, TUBECUT (Китай)
Пропорциональный клапан SMC (Япония)
Электрические компоненты Schneider (Франция)
Стабилизатор напряжения Kingbao (Китай)
Водяное охлаждение - чиллер
Hanli (Китай)
Блок питания Meanwell (Тайвань)

Дополнительные опции

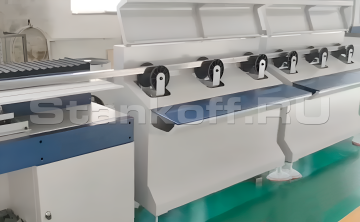

Стол поддержки в зоне разгрузки

Стол предназначен для поддержки длинных труб до 2-х метров, предотвращая их деформацию во время резки, что особенно полезно при обработке гибких материалов и способствует улучшению точности процесса резки.

Роликовая поддержка в зоне разгрузки для длинных труб

Ролики используется как опора для труб более 2-х метров. Общая длина данного модуля составляет 1450 мм. Применяется в дополнении к столу поддержки позволяя раскраивать готовые изделия до 6 метров.

Комплект цанг и кулачков

При раскрое более одного размера/формы трубы приобретаются дополнительные комплекты цанг и кулачков под необходимые трубы.

Вытяжной вентилятор

Вытяжной вентилятор

При работе с тонкостенными трубами образуется небольшое количество дыма. По умолчанию его удаление происходит за счет общего воздухообмена в цеху. При желании увеличения скорости удаления дыма есть возможность оснастить станок принудительной системой дымоудаления в виде центробежного насоса.

Датчики низкого давления

Используются для предупреждения оператора о низком давлении газа в азотной или кислородной газовой магистрали.

Преимущества

  • Низкая стоимость и низкие эксплуатационные расходы:

    экономия энергии и экологичность. Коэффициент фотоэлектрического преобразования составляет 25% — 30%. Расход электроэнергии составляет 20%—30% от общего расхода станка с СО2 лазерами. Волоконная линия передачи не требует отражающей линзы, тем самым снижая расходы на техобслуживание и текущий ремонт;

  • Идеальный промышленный дизайн

    в соответствии с современными требованиями эргономики. Компактная конструкция, легко адаптируемая к производственным требованиям. Все установки спроектированы с помощью CAD, CAM и CAE – это технологии, состоящие в использовании компьютерных систем для анализа геометрии, моделирования и изучения поведения продукта для усовершенствования и оптимизации его конструкции;

  • Простая программа

    для чертежей резки с автоматически регулируемой скоростью подачи и выходной мощностью для каждого изготавливаемого с помощью ЧПУ изделия;

  • Высокая производительность

    высокая скорость резки, качественный рез, быстрая перенастройка на различные толщины;

  • Легкость в использовании и безопасность:

    простая и безопасная система смены сопел с сохранением центрирования луча, быстрая замена защитного стекла, автоматический контроль высоты резки, система аварийного оповещения;

  • Доступность запасных частей

Параметры подбора мощности для труборезного станка

Круглые трубы
Диаметр трубφ20-φ50φ50-φ120φ120-φ220
Мощность источникаЧерная стальНержавеющая стальЧерная стальНержавеющая стальЧерная стальНержавеющая сталь
1000 Вт3 мм3 мм4 мм3 мм6 мм4 мм
1500 Вт4 мм4 мм6 мм4 мм8 мм4 мм
2000 Вт8 мм6 мм12 мм6 мм
3000 Вт10 мм8 мм12 мм6 мм
4000 Вт12 мм10 мм14 мм10 мм
Профильные трубы
Диаметр трубφ20-φ50φ50-φ100φ100-φ150
Мощность источникаЧерная стальНержавеющая стальЧерная стальНержавеющая стальЧерная стальНержавеющая сталь
1000 Вт3 мм2 мм3 мм2 мм6 мм3 мм
1500 Вт4 мм3 мм4 мм3 мм8 мм4 мм
2000 Вт6 мм4 мм12 мм4 мм
3000 Вт8 мм4 мм12 мм6 мм
4000 Вт10 мм6 мм14 мм6 мм

Выбор диаметра сопла

МатериалТолщинаДиаметр сопла
Углеродистая сталь1 - 6 мм1,4 мм
6 - 10 мм2 мм
Нержавеющая сталь1 - 3 мм1,5 мм
3 - 4 мм2 мм
5 - 6 мм2,5 мм

Расходники

НазваниеРасход, шт./месяцСрок службы, моточасыВ комплекте, шт.
Сопло1-250030
Защитное стекло
250030
Фокусирующая линза0,11000-15001
Керамическое кольцо0,083000-40003

Качество газов

Тип газа Качество Чистота газа,% Содерж-е азота и аргона(N2 +Ar),‰ Содерж-е воды (H2O),‰
Кислород O2 3,5 ≥99,95 ≤500 ≤5
Тип газа Качество Чистота газа,% Содерж-е кислорода(O2),‰ Содерж-е воды (H2O),‰
Азот N2 4,5 ≥99,995 ≤10 ≤5
Азот N2 5 ≥99,999 ≤3 ≤5

Страна изготовления: Китай

Мощность лазера, Вт 2000
Лазерный источник Raycus
Диаметр круглых труб, мм 13-80
Размер обработки квадратных труб, мм 60x60
Длина труб, мм 4000-6000
Минимальный остаток трубы, мм 50
Ход по оси X, мм 50
Ход по оси Y, мм 950
Ход по оси Z, мм 100
Макс. скорость холостого хода по оси X, м/мин 48
Макс. скорость холостого хода по оси Y, м/мин 30
Макс. скорость холостого хода по оси Z, м/мин 30
Макс. скорость вращения патрона, об/мин 150
Точность позиционирования, мм ±0,03
Точность повторного позиционирования, мм ±0,02
Точность захвата трубы, мм ±0,01
Точность резки, мм ±0,03
Максимальное ускорение, G 1,5
Тип патрона Цанговый
Габаритные параметры, мм 8184x2063x1956
Вес станка, кг 900
Вес системы погрузки, кг 1100
