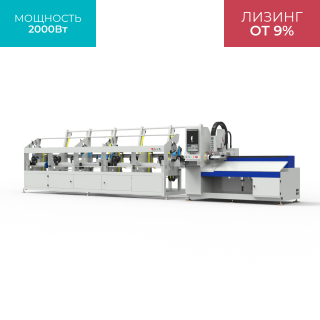

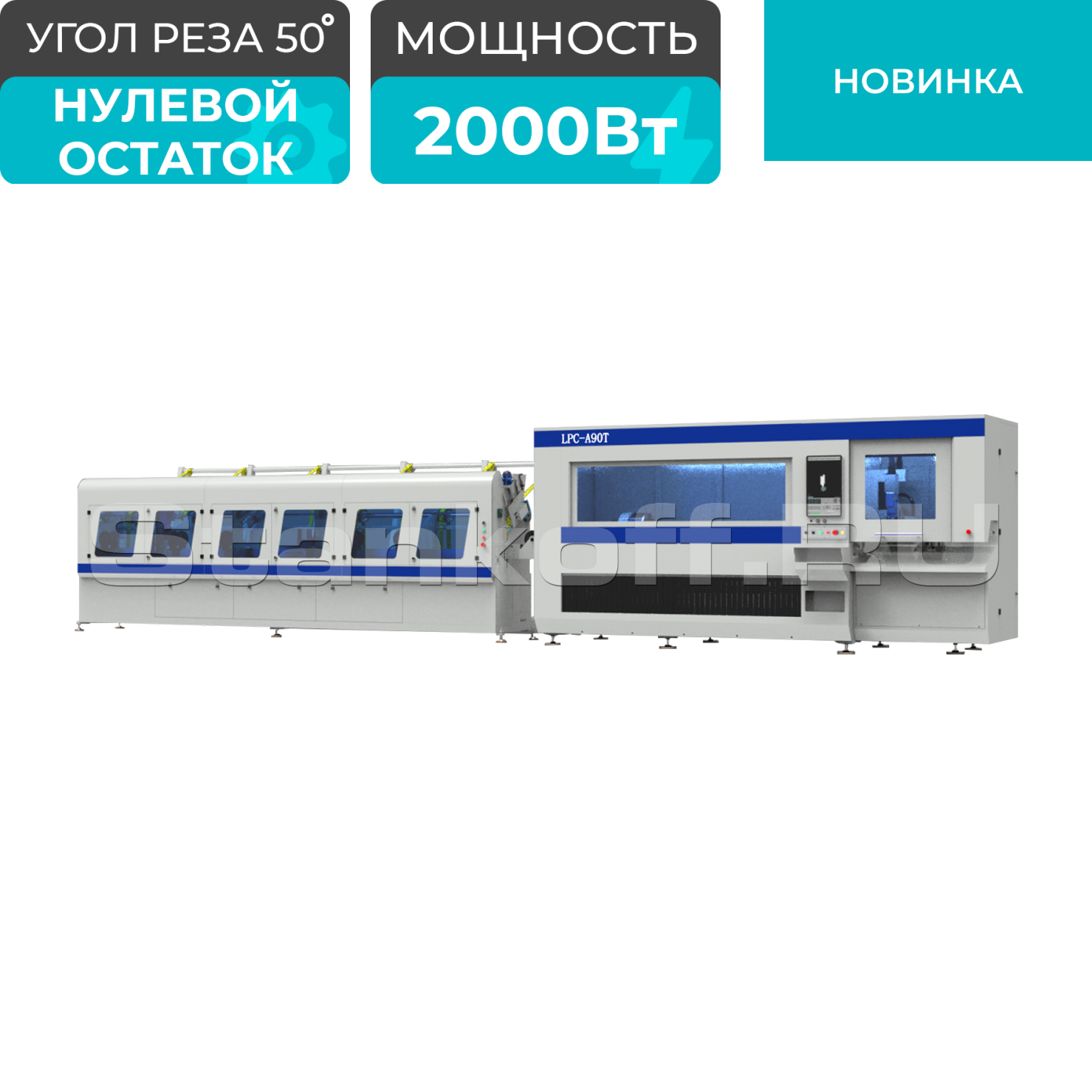

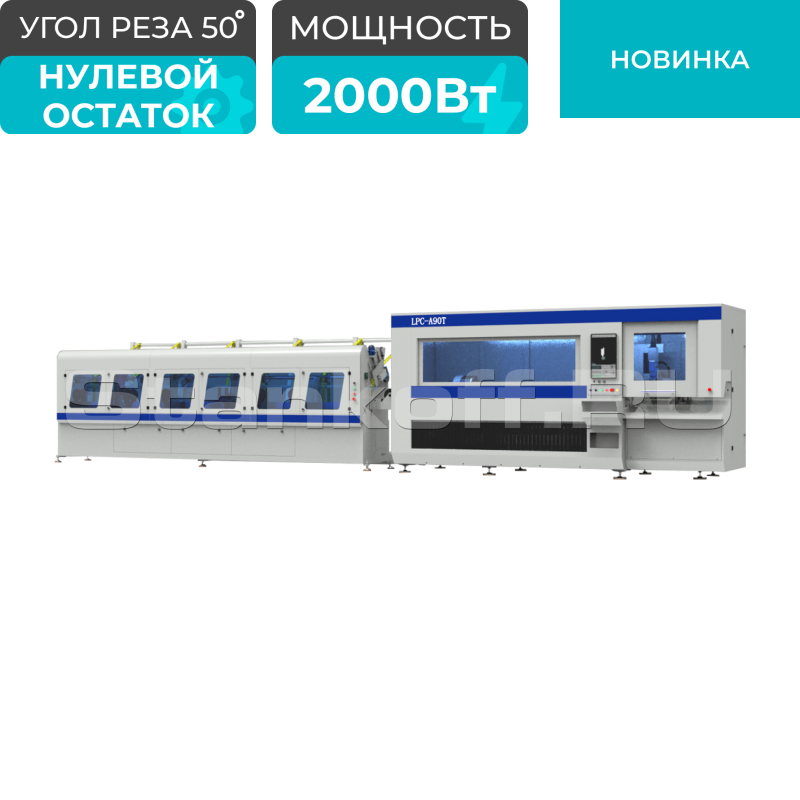

Лазерный станок для резки труб высокой скорости LPC-A90T-AF6000/2000 Raycus

Name: Лазерный станок для резки труб высокой скорости LPC-A90T-AF6000/2000 Raycus
Brand: AnJi Jinke Machinery
Availability: PreOrder
Rating: 5 (1 reviews)

/ 9

Сравнить Вопросы

AnJi Jinke Machinery (Китай)

Краткие характеристики

Артикул: LPC-A90T-AF6000/2000 Raycus
Мощность лазера, Вт: 2000
Источник излучения: Raycus
Диаметр круглых труб, мм: 13 – 85
Стороны обработки квадрата, мм: 13 – 60
Длина заготовки (трубы), мм: 7000

Все характеристики

Модели серии

Все товары

LPC-A90T-AF6000/3000 Raycus

Куда отправить цену?

E-mail *

Телефон *

Выберите, что вас интересует:

Цена и наличие этой модели Аналоги под мой бюджет Поможет ли эта модель решить мою задачу

* Я согласен на обработку персональных данных

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Юрий Алёшин

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Совершенно новый стандарт обработки труб, не имеющий аналогов на рынке! Высокоскоростной лазерный труборез оснащён передовыми технологиями, которые увеличивают скорость обработки в несколько раз по сравнению с традиционными станками, снижая затраты на сырьё и повышая производительность.

Станок подходит для обработки круглых труб Ø 13 – 85 мм, квадратных труб 13x13 – 60x60 мм, а также профильных труб до 85 мм по диагонали. Автоматическая система загрузки позволяет работать с трубами весом до 40 кг, а общий вес загружаемых заготовок может достигать 1500 кг. Скорость подачи новой трубы составляет всего 7 секунд. А интеллектуальное ЧПУ проверяет заготовку на соответствие размера и формы трубы с учетом загруженной 3D-модели.

Ультраскоростные патроны со скоростью вращения до 210 об/мин и скоростью перемещения 1300 мм/сек обеспечивают абсолютную эффективность. Система автоматического перехвата трубы исключает остатки материала, а режим одиночного патрона позволяет фиксировать короткие трубы длиной от 800 мм для точной резки или забора образцов без лишних потерь.

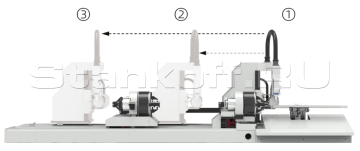

Лазерная голова способна быстро перемещаться между двумя патронами, предоставляя доступ к резке в 3-х различных участках заготовки, значительно расширяя возможности обработки. Резка под углом до 50° не только увеличивает площадь сварного шва, обеспечивая прочные и надёжные соединения, но и значительно упрощает стыковочные операции, что особенно важно для сварочных работ.

Косой рез необходим для точных стыков, позволяя трубам соединяться с минимальными зазорами, — буквально менее миллиметра. Это делает его незаменимым решением для тех, кто ценит аккуратность и эстетику сварного соединения, например, при производстве дизайнерской металлической мебели. Такой подход не только улучшает внешний вид изделий, но и снижает затраты, исключая необходимость дополнительной обработки сварочного шва. При этом наклонный рез выполняется с высокой скоростью и абсолютной точностью, так как ёмкостный датчик продолжает работать даже при наклоне лазерной головы, гарантируя стабильное соблюдение заданных параметров.

Кроме того, станок поддерживает многоэтапную калибровку трубы, включая измерение левого и правого концов заготовки, что значительно повышает точность обработки. Широкая зона захвата обеспечивает надёжное удержание трубы, её выравнивание и точное позиционирование, что исключает отклонения и повышает качество резки.

Комплектующие

Поворотная режущая голова с автофокусом	Ospri (Китай)
Зубчатая передача «шестерня-рейка»	J&T (Китай)
Высокоточные линейные направляющие	SHAC (Тайвань)
Серводвигатели	Huichuan (Китай) / VEICHI (Китай)
Редуктор	Techmech (Германия)
Источник излучения	Raycus (Китай)
Система ЧПУ и софт	TUBECUT (Китай)
Пропорциональный клапан	YANZTEK (Китай)
Электрические компоненты	Delixi (Китай) / Schneider (Франция)
Стабилизатор напряжения	Delta (Тайвань)
Водяное охлаждение - чиллер	S&A / Hanli (Китай)
Промышленный источник питания	Delta (Тайвань)
Патрон	Универсальный пневматический - 2 шт.

Цельносварная станина

Цельносварная станина станка изготовлена из высококачественных материалов и проходит термообработку для снятия остаточных напряжений. Прецизионная обработка на портальном фрезерном станке обеспечивает высокую точность направляющих и зубчатой рейки. Конструкция обладает высокой жёсткостью, устойчивостью к вибрациям и деформациям, малым весом, а также устойчивостью к коррозии и окислению. Оптимизирована для работы на высоких скоростях и ускорениях, минимизирует деформации и вибрации, гарантируя стабильность даже при интенсивных нагрузках.

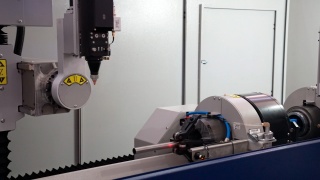

Универсальные зажимные патроны

Сервомеханические патроны обеспечивают высокую точность зажима и позволяют настроить усилие сжатия. Это лучшее решение для работы с тонкостенными трубами — конструкция патрона исключает их деформацию. Совершенно другой подход к обработке труб, не имеющий аналогов. Патроны имеют высочайшую скорость обработки (в 2 раза быстрее традиционных лазерных труборезов) — до 210 об/мин и перемещения до 1300 мм/сек. Система автоматического перехвата трубы полностью исключает остатки материала, позволяя максимально эффективно использовать заготовки. Это не только повышает производительность, но и значительно снижает затраты на сырьё. Режим одиночного патрона позволяет фиксировать короткие трубы длиной от 800 мм для точной резки или забора образцов без лишних потерь.
Размеры заготовок:
Круглые трубы Ø 13 – 85 мм;
Квадратные трубы 13x13 – 60x60 мм;
Профильные трубы до 85 мм по диагонали. При условии, что каждая сторона не менее 13 мм.

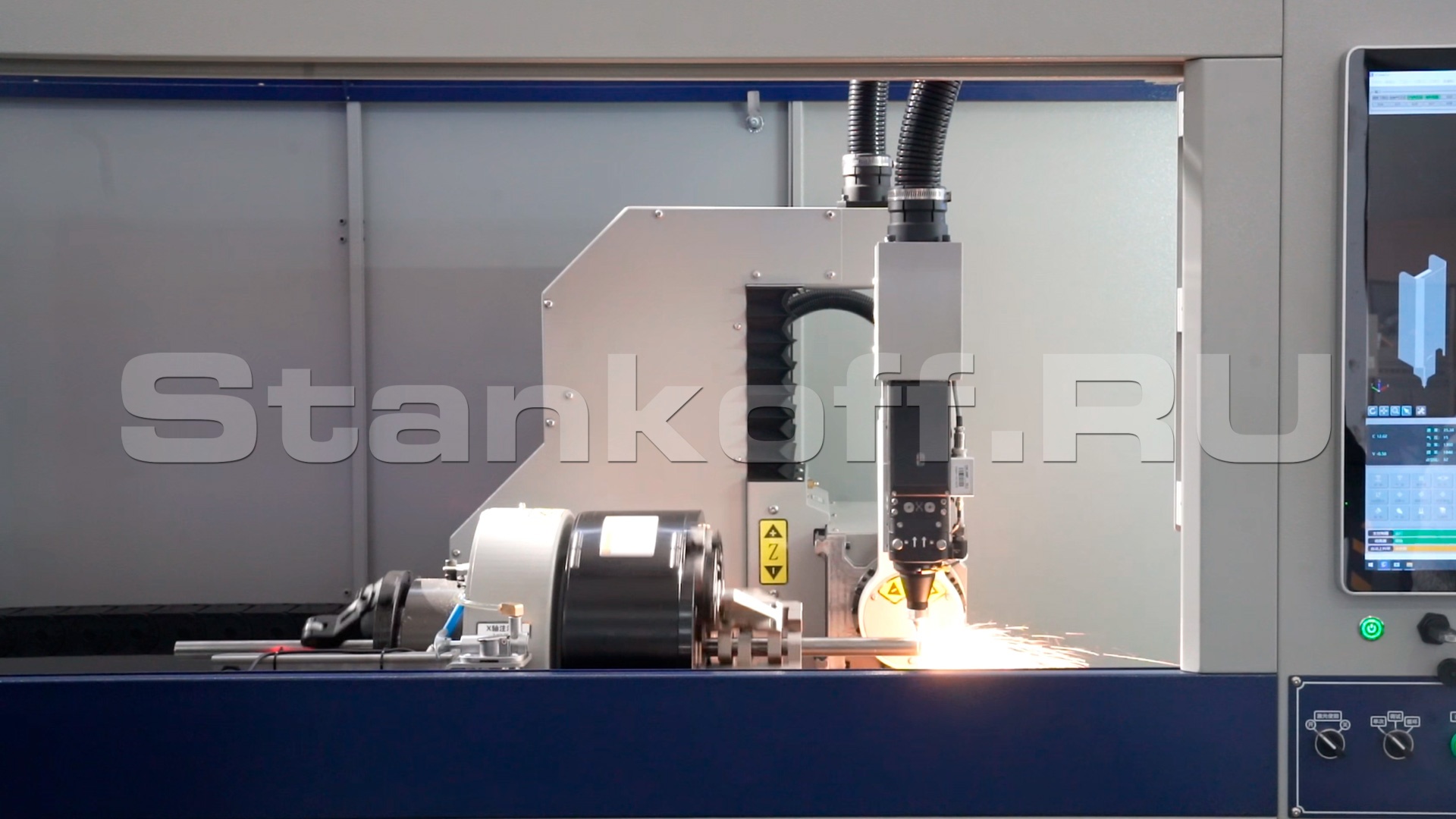

Лазерная режущая голова c автофокусом Ospri LCS03C0

Лазерная голова способна быстро перемещаться между двумя патронами, предоставляя доступ к резке в 3-х различных участках заготовки, значительно расширяя возможности обработки и позволяя работать с длинными или сложными заготовками. Позволяет выполнять рез под углом 50°, что увеличивает площадь сварного шва и обеспечивает прочные и надежные соединения.
Полностью герметичная внутренняя структура позволяет избежать загрязнение линз. Автоматическая фокусировка обеспечивает точную и удобную настройку. Коллиматорный и фокусный блок оснащены системой водяного охлаждения, сопловая часть охлаждается воздушным потоком. Активное охлаждение оптической и сопловой части обеспечивает высокую продолжительность работы и защиту от перегрева.
Интерфейс: QBH;
Длина волны: 1080 Нм;
Скорость фокусной регулировки: 100 мм/с.;
Диапазон фокусной регулировки: -18мм~+15мм;
Общий вес: 3,2 кг.

Система автоматической погрузки AF6000

Предназначена для погрузки обрабатываемых заготовок в зону резки. Максимальный вес загружаемых труб в систему погрузки составляет 1500 кг, при этом максимальный вес одной трубы не более 40кг. Обладает возможностью загрузки круглых, квадратных и прямоугольных труб.
Скорость подачи новой трубы - 2 сек.
Система погрузки определяет размеры трубы из 3D модели, загруженной в ПО станка.

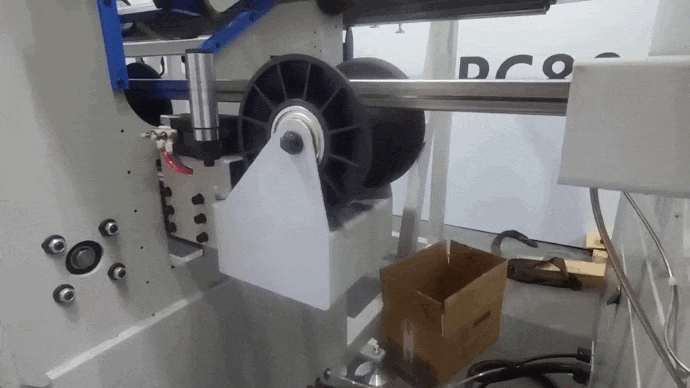

Автоматическая поддержка трубы

Система активной поддержки следит за контуром трубы во время вращения и автоматически поднимается/опускается постоянно поддерживая трубу, что позволяет избежать её деформации.

Лазерный источник Raycus

Станок оснащен лазерным источником компании «Raycus» (Китай). Это всемирно признанный лидер в области производства оптоволоконных лазеров, что подтверждает безупречная и безотказная работа. В лазерном излучателе установлена система кондиционирования для охлаждения электрокомпонентов.

Серводвигатели Huichuan / VEICHI

Серводвигатели Huichuan и Veichi являются высококачественными промышленными приводами, предназначенными для обеспечения точного и эффективного управления движением в различных автоматизированных системах. Shenzhen Huichuan Technology Co., Ltd., основанная в 2003 году, является ведущим китайским производителем промышленных серводвигателей и систем автоматизации. Компания специализируется на разработке и производстве продуктов для управления, привода, исполнительных механизмов и сенсоров, обслуживая высококлассных производителей оборудования.

Редуктор TECHMECH

TECHMECH специализируется на производстве высокоточных планетарных редукторов. Их продукция отличается высокой эффективностью и низким уровнем шума. Обеспечивают бесшумную работу при высокой нагрузке и максимальном крутящем моменте. Кроме того, редукторы TECHMECH обладают компактными размерами и высоким крутящим моментом, что делает их идеальными для применения в различных областях, включая автоматизацию и машиностроение.

Зубчатая передача «шестерня-рейка» J&T

Компания J&T специализируется на выпуске высокоточных механических трансмиссионных компонентов. Производимые изделия сопоставимы по качеству с продукцией ведущих мировых брендов, таких как Atlanta, YYC, KHK. Высокая точность, долговечность и минимальный люфт делают рейки соответствующими международным стандартам.

Высокоточные направляющие SHAC

Линейные направляющие SHAC от тайваньского производителя — это высокоточные направляющие на основе подшипников качения, обеспечивающие минимальное тепловыделение и долговременную устойчивость к деформациям. Они подходят для станков, где критически важна высокая точность обработки, особенно при работе с мелкими деталями и сложными вырезами. Направляющие SHAC обладают повышенной жёсткостью, плавностью хода и долговечностью, обеспечивая лёгкое перемещение рабочих инструментов. Их размеры полностью соответствуют аналогам Hiwin, что делает направляющие взаимозаменяемыми. Благодаря низкому коэффициенту трения, они обеспечивают плавный и стабильный ход, а также подходят не только для ЧПУ-станков, но и для автоматизированных систем.

Ёмкостный датчик и усилитель сигнала Amplifier

Современный ёмкостный датчик обеспечивает высокоточную регулировку зазора между лазерной головы и материалом, что критически важно для стабильного и качественного реза. Он корректно работает даже при наклоне лазерной головы, что делает возможным точное соблюдение параметров при косых резах и сложной обработке.

Дополнительно система оснащена усилителем сигнала (Amplifier), который повышает чувствительность и скорость отклика датчика. Это позволяет мгновенно реагировать на изменения в положении материала, компенсировать малейшие отклонения и гарантировать стабильность обработки даже при высоких скоростях резки. В результате достигается максимальная точность реза, минимизируется вероятность дефектов, а производительность оборудования выходит на новый уровень.

Современный вертикально-ориентированный экран

Вертикально-ориентированный экран из закаленного стекла, отличающийся от обычных горизонтальных экранов, быстрая реакция, высокая контрастность, широкий угол обзора, низкое энергопотребление, высокое разрешение. Низкая отражательная способность - удобство работы в любых условиях.

Водяной чиллер S&A/Hanli

Автоматический чиллер для охлаждения излучателей лазерных станков.
Этот чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме.

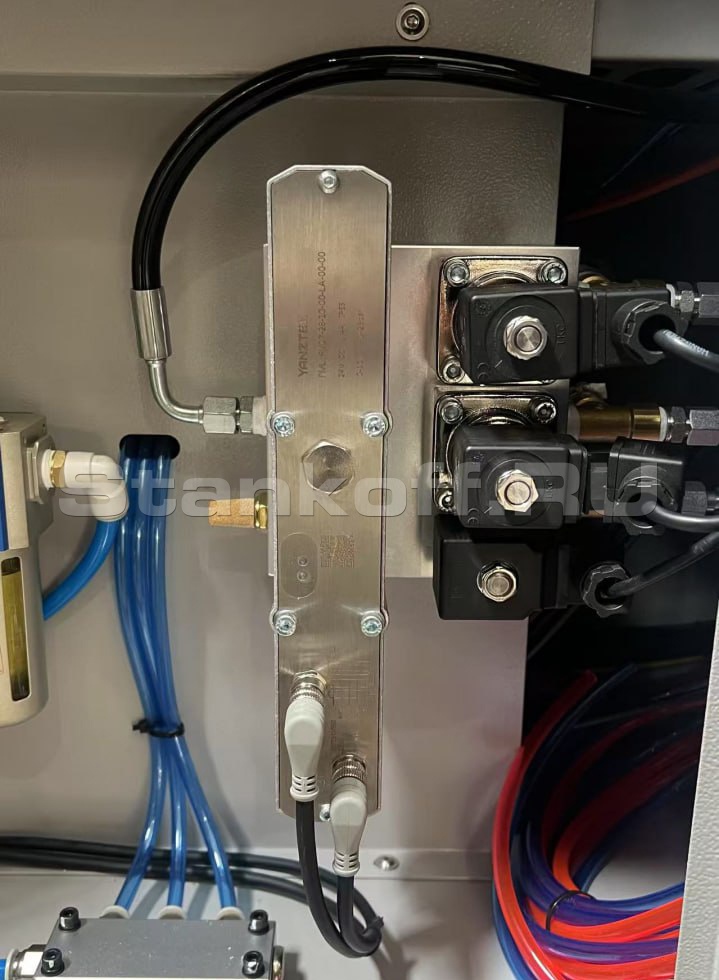

Пропорциональный клапан YANZTEK

Устройство для точного регулирования давления и расхода. Оснащён тремя каналами для подключения и управления потоком газов - сжатого воздуха, азота и кислорода.

• Температура среды: 0 … 60 °C
• Максимальное рабочее давление: до 30 бар
• Степень защиты: IP65

Система управления и программное обеспечение

Система управления, основанная на материально-компонентной базе Zmotion, включает в себя программное обеспечение TubeCUT разработанное компанией Anji Jinke Machinery Equipment. Предназначена для профессиональной резки труб на лазерный труборезах, поддерживает резку профилей различной формы.

Функция управления держателями трубы в зависимости от угла поворота патрона для предотвращения прогиба трубы под силой тяжести.

Поддерживаемые форматы: .stp, .step

Технология FLYCUT

Данная технология оптимизирует обработку тонких металлов. Система осуществляет раскрой не отдельными объектами, а распознает все контуры, лежащие на одной прямой и после режущая голова в высоком темпе проходит всю трубу по определённой прямой. Данная функция значительно экономит время обработки при перфорации трубы.

Технология NESTING

Позволяет разместить, максимально-необходимое количество деталей на обрабатываемой трубе, также учитывается параметр минимизации отходов. Таким образом, экономится время на подготовке задания. Также опция высчитывает время обработки данного задания. Это позволяет точно высчитать себестоимость готового изделия.

Технология MICRO JOINT

Автоматическое размещение перемычек по контуру раскроя. Благодаря данной опции готовое изделие не выпадает после раскроя, а также предотвращает разворот детали перпендикулярно заготовке. Актуально для изготовления декоративных деталей из нержавеющей стали, где царапины недопустимы.

Управление координатной системой обеспечивается как со стойки ЧПУ, что значительно облегчает позиционирование режущей головы по отношению к заготовке, а также упрощает работу оператора станка.

Точность обработки

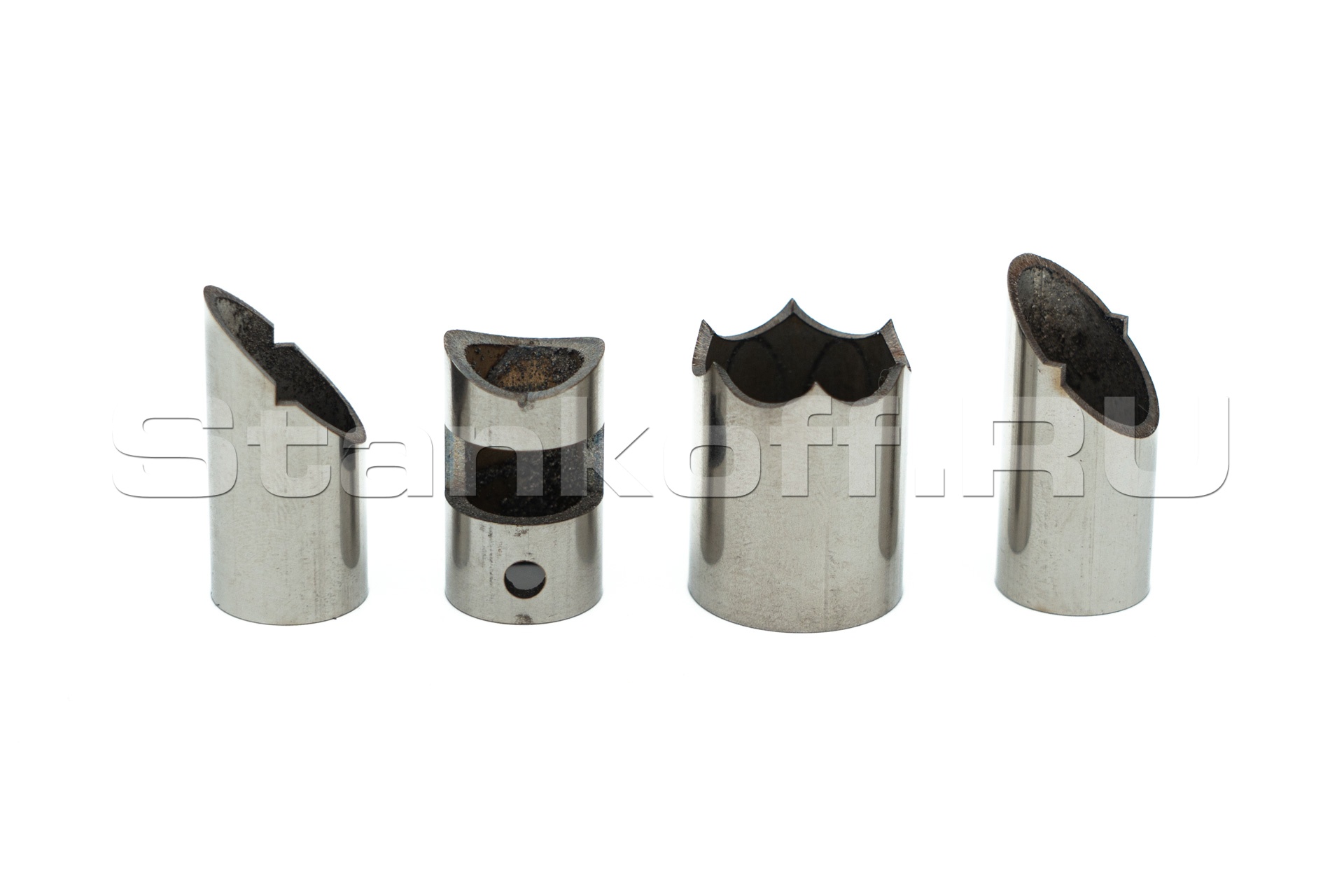

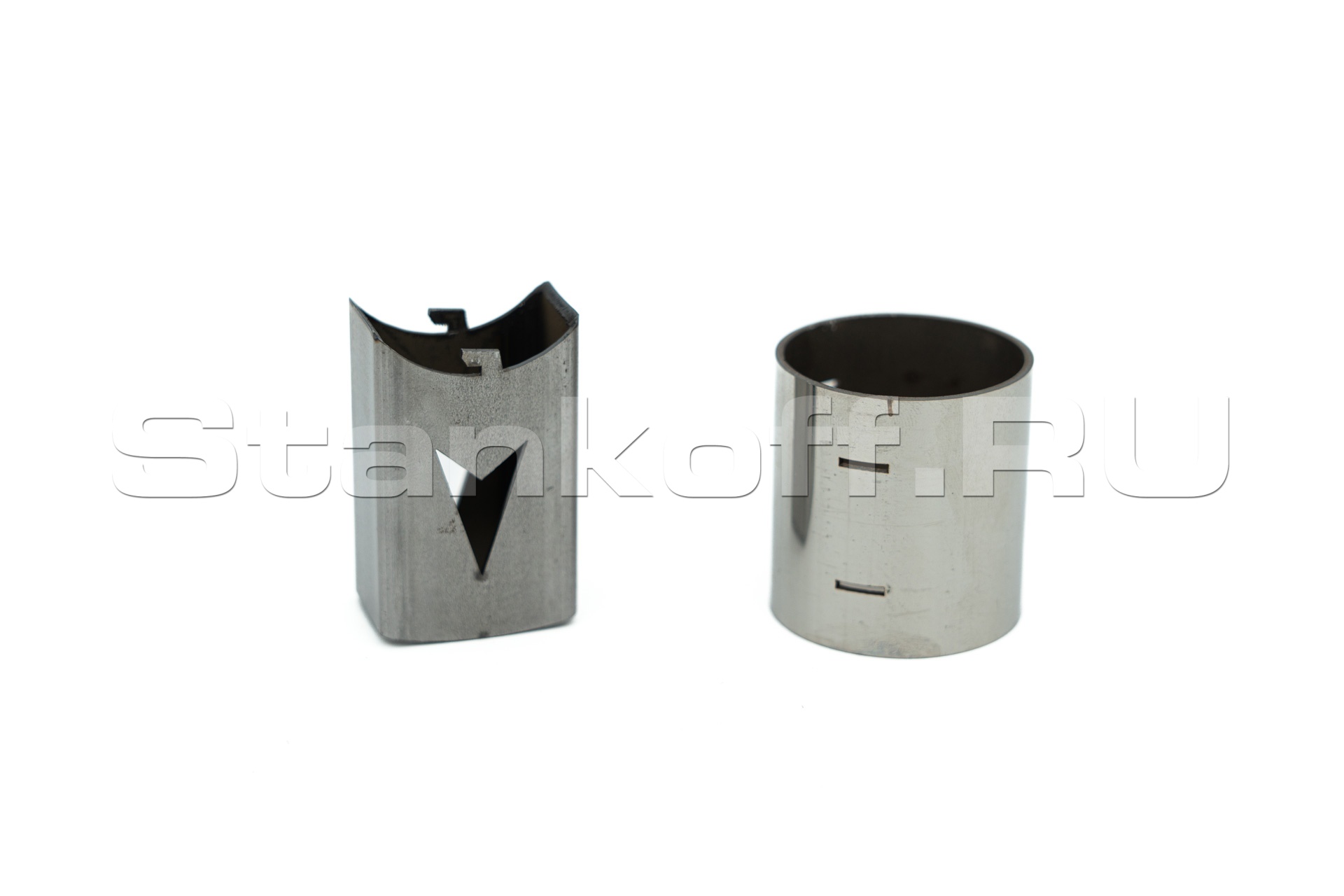

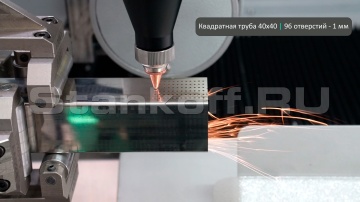

Примеры обработки

Габариты станка

Параметры подбора мощности для труборезного станка

	Круглые трубы
Диаметр труб	φ20-φ50		φ50-φ120		φ120-φ220
Мощность источника	Черная сталь	Нержавеющая сталь	Черная сталь	Нержавеющая сталь	Черная сталь	Нержавеющая сталь
1000 Вт	3 мм	3 мм	4 мм	3 мм	6 мм	4 мм
1500 Вт	4 мм	4 мм	6 мм	4 мм	8 мм	4 мм
2000 Вт			8 мм	6 мм	12 мм	6 мм
3000 Вт			10 мм	8 мм	12 мм	6 мм
4000 Вт			12 мм	10 мм	14 мм	10 мм
	Профильные трубы
Диаметр труб	φ20-φ50		φ50-φ100		φ100-φ150
Мощность источника	Черная сталь	Нержавеющая сталь	Черная сталь	Нержавеющая сталь	Черная сталь	Нержавеющая сталь
1000 Вт	3 мм	2 мм	3 мм	2 мм	6 мм	3 мм
1500 Вт	4 мм	3 мм	4 мм	3 мм	8 мм	4 мм
2000 Вт			6 мм	4 мм	12 мм	4 мм
3000 Вт			8 мм	4 мм	12 мм	6 мм
4000 Вт			10 мм	6 мм	14 мм	6 мм

Выбор диаметра сопла

Материал	Толщина	Диаметр сопла
Углеродистая сталь	1 - 6 мм	1,4 мм
Углеродистая сталь	6 - 10 мм	2 мм
Нержавеющая сталь	1 - 3 мм	1,5 мм
	3 - 4 мм	2 мм
	5 - 6 мм	2,5 мм

Качество газов

Тип газа	Качество	Чистота газа,%	Содерж-е азота и аргона(N2 +Ar),‰	Содерж-е воды (H2O),‰
Кислород O2	3,5	≥99,95	≤500	≤5
Тип газа	Качество	Чистота газа,%	Содерж-е кислорода(O2),‰	Содерж-е воды (H2O),‰
Азот N2	4,5	≥99,995	≤10	≤5
Азот N2	5	≥99,999	≤3	≤5

Характеристики

Лазерный источник
Мощность лазера, Вт	2000
Источник излучения	Raycus
Параметры обработки
Диаметр круглых труб, мм	13 – 85
Стороны обработки квадрата, мм	13 – 60
Длина заготовки (трубы), мм	7000
Минимальный остаток по трубе, мм	0*
Толщина резки (нерж. сталь), мм	4
Толщина резки (углерод. сталь), мм	6
Исполнение
Тип патрона	Универсальный
Количество патронов, шт	2
Наклонная голова	Есть
Угол наклона головы, °	±50
Внешнее исполнение	Закрытое
Скоростные характеристики
Максимальная скорость холостого хода по оси X, м/мин	1333
Максимальная скорость холостого хода по оси Z, м/мин	500
Макс. скорость вращения патронов, об/мин	210
Ускорение, G	1,5
Габаритные параметры
Габаритные размеры станка, мм	9864 × 2111 × 2015
Вес нетто, кг	3500
