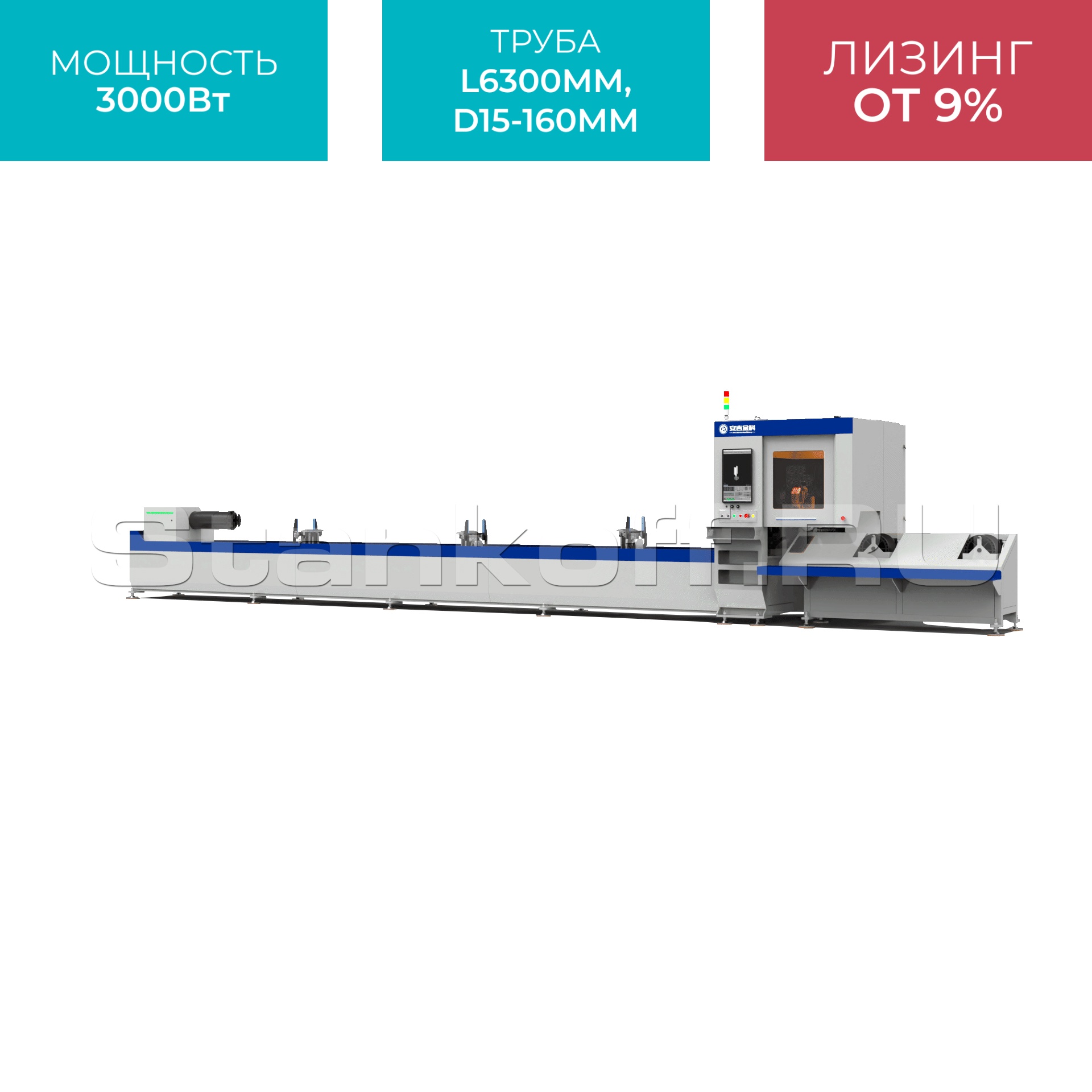

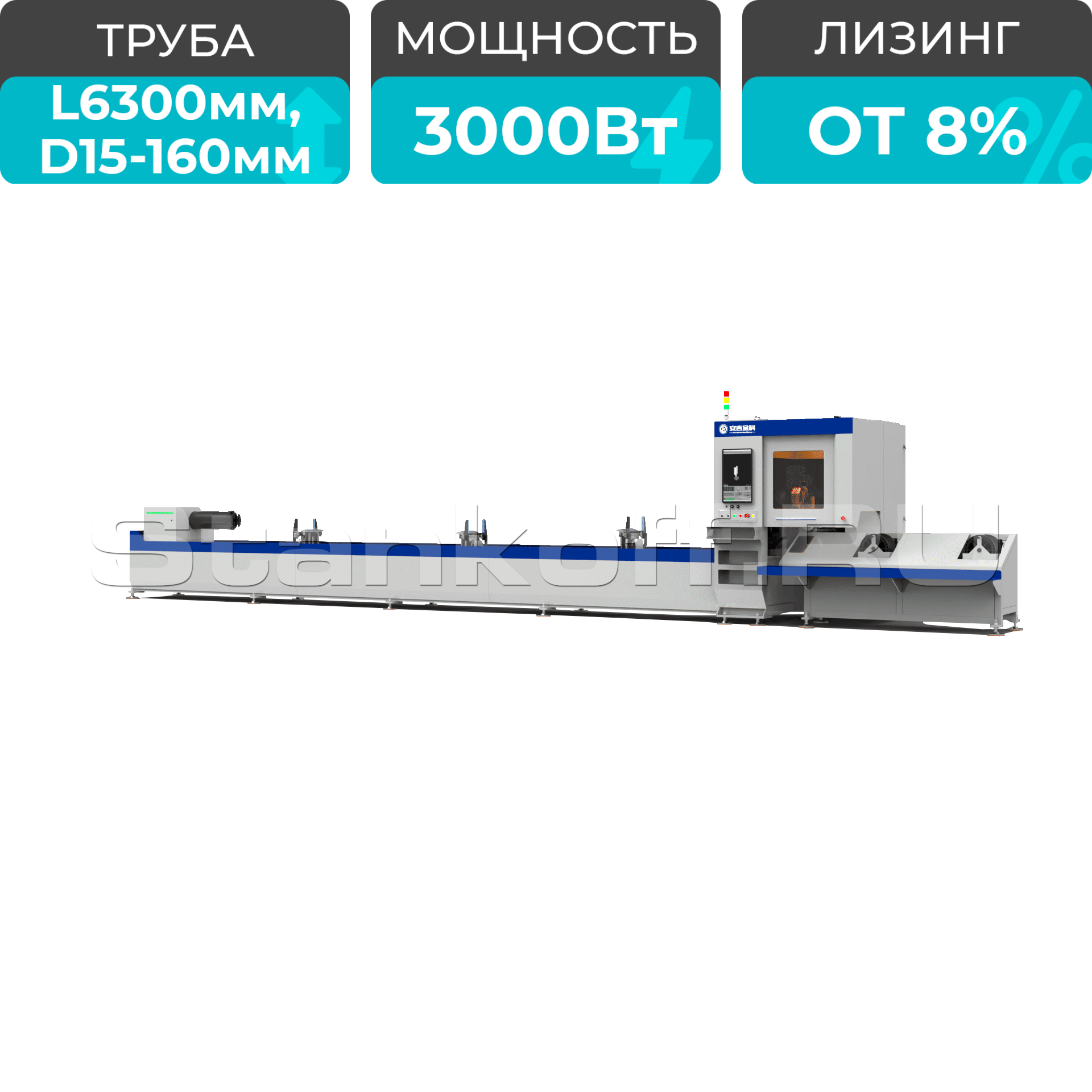

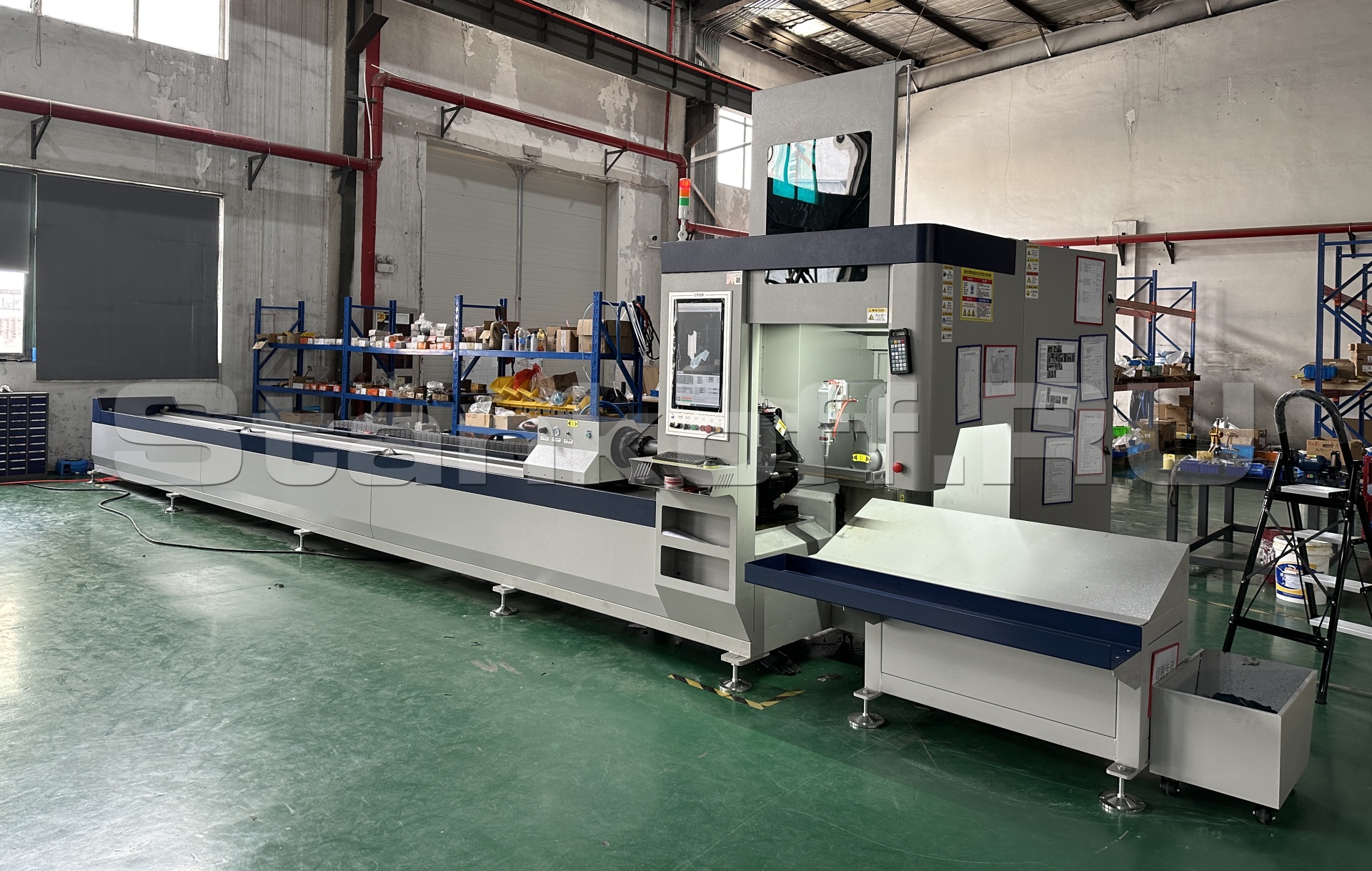

Волоконный лазерный труборез с наклонной головой LPC-A16/3000 Raycus 5-Axis

Наличие уточняйте

Гарантия
Сервис
Лизинг
Нужна консультация?

Альберт Зарипов

Хотите мы Вам перезвоним? Да

Сопутствующие товары

Волоконный лазерный труборез предназначен для резки металлических труб. Позволяет раскраивать трубы круглого, квадратного, овального и D-образного сечения, а также профили L, H, U, I и C образной формы, со стороной от 15 до 160 мм. Модифицированная лазерная голова Ospri позволяет резать трубы с наклоном ±45°, обеспечивая точность резки под различными углами и идеально подходит для обработки скосов.

Компоненты станка

Режущая голова с автофокусом
Ospri (Китай)
Зажимной патрон Beut (Китай)
Зубчатая передача «шестерня-рейка» Faston (Тайвань)
Высокоточные направляющие TBI (Тайвань)
Серводвигатели
Inovance (Китай)
Редуктор Delixi (Китай)
Источник излучения Raycus (Китай)
Система ЧПУ и софт Zmotion, TubeCut (Китай)
Пропорциональный клапан SMC (Япония)
Электрические компоненты Schneider (Франция)
Стабилизатор напряжения Kingbao (Китай)
Водяное охлаждение - чиллер
Hanli (Китай)
Блок питания Meanwell (Тайвань)
Стабилизатор напряжения в подарок!

Конструктивные особенности


Горизонтальная станина

Станина изготовлена из высококачественных материалов с использованием передовых технологий сварки и тепловой обработки, что обеспечивает ее прочность и стабильность. После отжига станина подвергается точной обработке на крупных фрезерных станках с ЧПУ. Поверхность станины, где расположены направляющие и зубчатые рейки обрабатывается с целью достижения определенной гладкости, ровности и точности формы.

Универсальный зажимной патрон

Универсальный зажимной патрон широко применяется в специальных лазерных станках для резки труб, где требуется высокая точность и скорость работы. Обладают более высокой скоростью по сравнению с традиционными патронами. Зажимной патрон надежно удерживает трубы различных форм: круглого, квадратного, овального, прямоугольного и D-образного сечения, а также профили L, H, U, I и C-образных форм, со сторонами от 15 до 160 мм. На патроне имеются фиксаторы трубы, которые помогают дополнительно выравнивать заготовку в процессе резки.

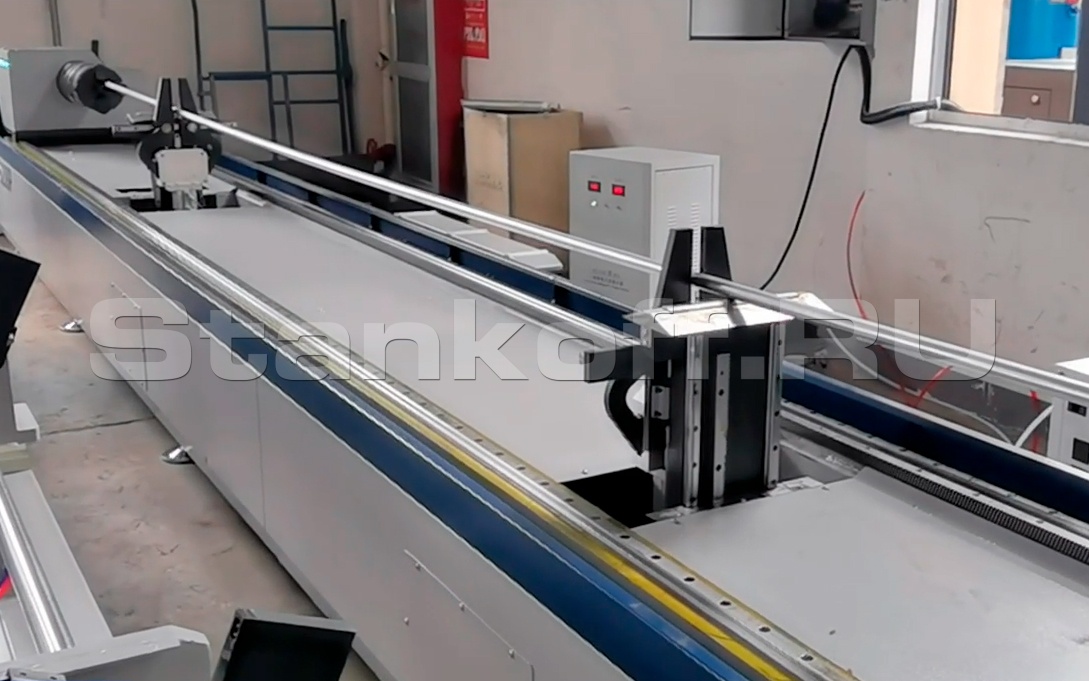

Роликовая система поддержки трубы

Для поддержки труб используются специальные ролики с конусообразным вырезом. Эти ролики могут вращаться на 360 градусов в зависимости от размера трубы и фиксироваться в нужном положении.
Станок оборудован двумя опорами, которые могут подниматься и опускаться.

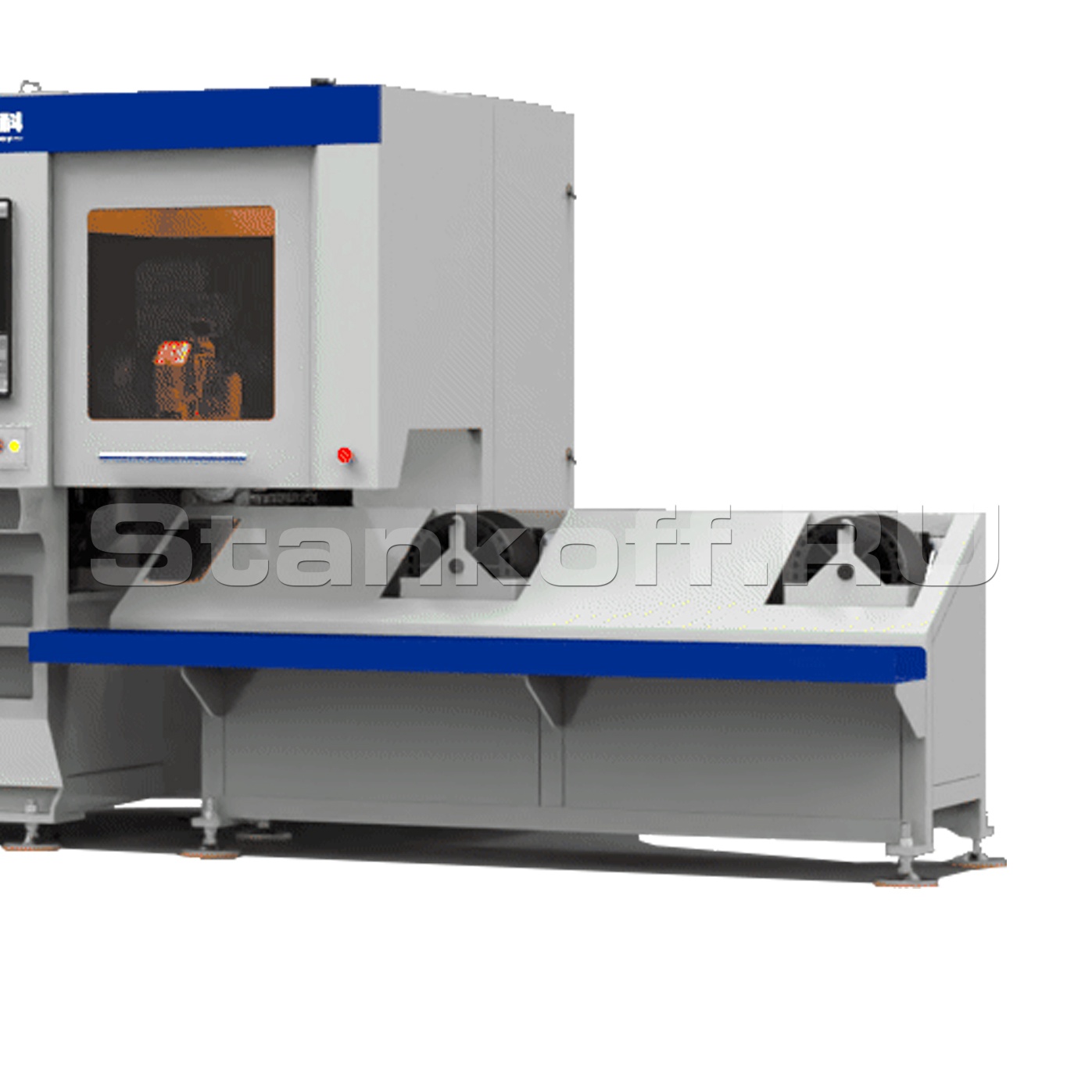

Зона выгрузки с активной поддержкой труб

Стол активно поддерживает трубы длиной до 1,5 метра, предотвращая их деформацию во время резки. Это особенно важно при работе с гибкими материалами, так как позволяет повысить точность процесса резки. Обработанные трубы плавно попадают в лоток готовых деталей. Общая длина зоны выгрузки составляет 2 метра.

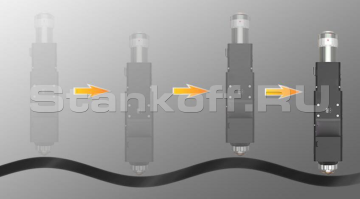

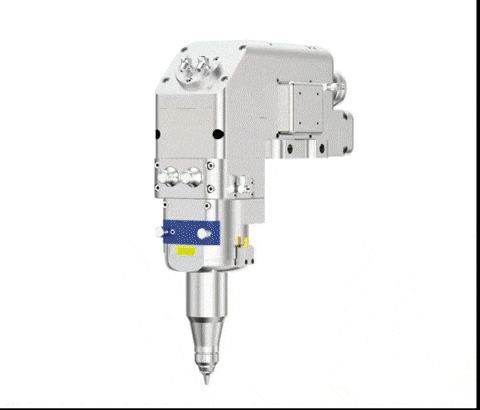

Модифицированная наклонная лазерная голова Ospri LC80MC

Обеспечивает совместимость с широко используемыми стандартными интерфейсами QBH/QD/G5. Установленный под углом 90° оптический интерфейс и гибкий наклон в пределах ±45° обеспечивают точность резки под различными углами и идеально подходят для обработки скосов. Интеллектуальный контроль температуры оптических элементов и система автоматической регулировки фокусного расстояния гарантируют стабильную работу в различных условиях эксплуатации и обеспечивают быструю и точную настройку фокусировки. Оптимальное горизонтальное расположение кабелей минимизирует их раскачивание и движение при постоянных и быстрых наклонах головы.

Лазерный источник Raycus

Станок оснащен лазерным источником компании «Raycus» (Китай). Это всемирно признанный лидер в области производства оптоволоконных лазеров, что подтверждает безупречная и безотказная работа. В лазерном излучателе установлена система кондиционирования для охлаждения электрокомпонентов.

Серводвигатели Inovance

Компания Inovance является лидером в области промышленной автоматизации процессов управления и приводных технологий в Китае, а также поставщиком интегрированных технических решений для оптических, механических, электрических, гидравлических и пневматических приборов, которые относятся к приводным механизмам, процессам управления, двигателям и прецизионному оборудованию.

Зубчатая передала «шестерня-рейка» AirTac

Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без потери точности обработки.

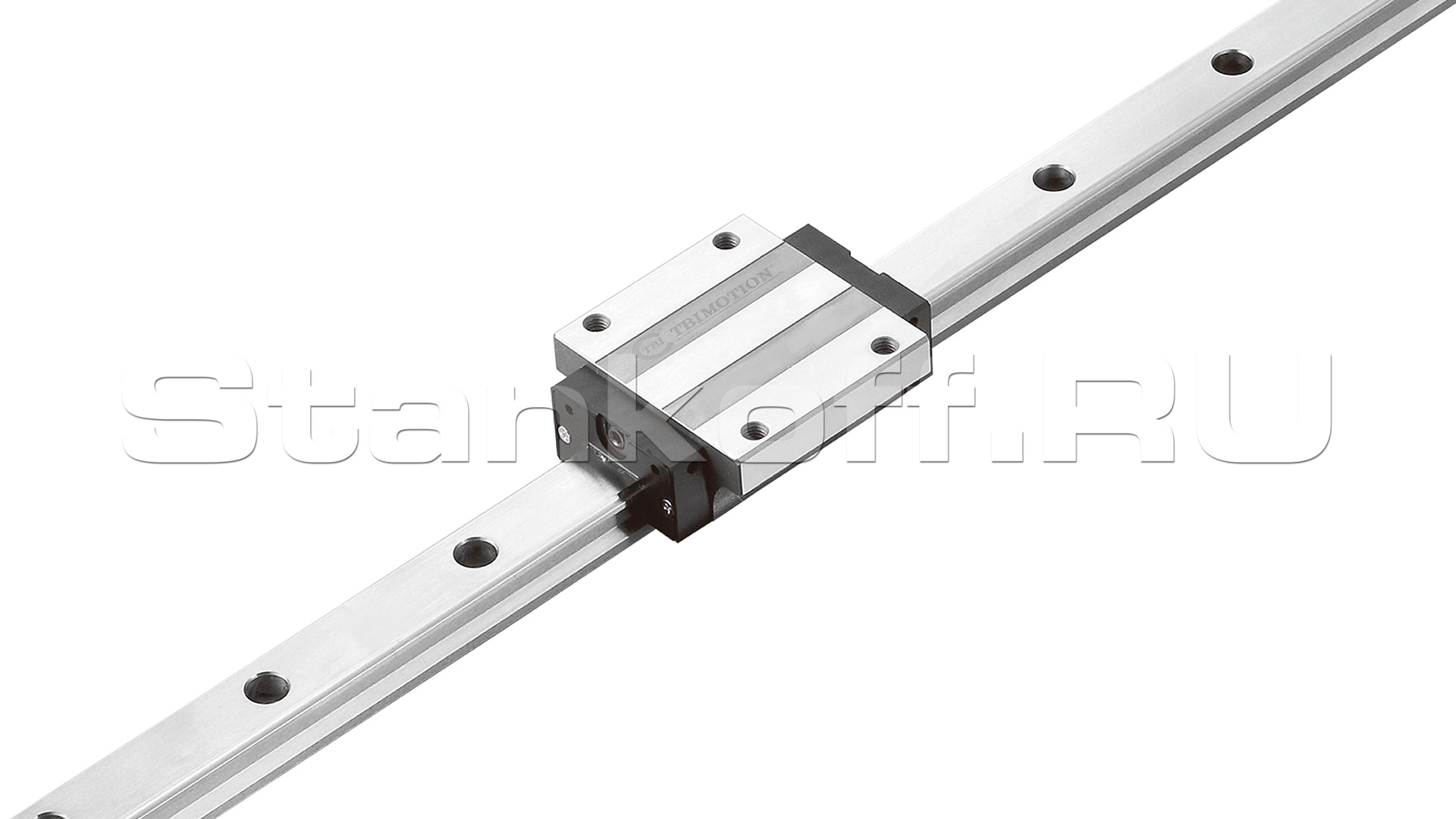

Высокоточные направляющие TBI

Перемещение лазерной головки осуществляется по линейным направляющим TBI (Тайвань). Направляющие производства TBI отвечают всем международным и европейским стандартам и производится с непрерывным контролем качества. Линейные направляющие TBI имеют следующие выдающиеся особенности: плавный ход, высокая точность и надежность, большая грузоподъемность, уплотненные каретки, низкое трение, низкий уровень шума, легкость установки.

Ёмкостный датчик высоты

Ёмкостный датчик, представляет собой высокопроизводительное устройство с Ethernet интерфейсом. Необходим для определения высоты режущей головы над поверхностью металла, определения формы трубы и избегания препятствий.

Пропорциональный клапан SMC

Высокоэффективный и экономичный пропорциональный клапан с цифровым управлением, который идеально подходит для регулирования давления. Отличается компактным размером и простой в использовании модульной конструкцией. Клапан имеет низкое энергопотребление и малое время отклика.

Автоматическая система смазки

Автоматическая система смазки

Все подвижные механизмы станка закрыты защитными кожухами для предотвращения попадания крупно и мелкодисперсной металлической пыли. Для удобства эксплуатации лазерный комплекс оснащён централизованной системой автоматической смазки. Система подаёт смазывающую жидкость в подвижные элементы с заданным давлением и интервалом.

Современный вертикально-ориентированный экран

Вертикально-ориентированный экран из закаленного стекла, отличающийся от обычных горизонтальных экранов, быстрая реакция, высокая контрастность, широкий угол обзора, низкое энергопотребление, высокое разрешение. Низкая отражательная способность - удобство работы в любых условиях.

Дистанционный пульт управления

Позволяет оператору выполнять наиболее востребованные действия, не подходя к ЧПУ. Запуск/остановка программ, обратный ход, увеличение/уменьшение фокусного расстояния, изменение скорости подачи. Позволяет сократить время позиционирования режущей головы на 30%. Дает возможность контролировать раскрой и оперативно реагировать при необходимости.

Водяной чиллер

Автоматический чиллер для охлаждения излучателей лазерных станков.
Этот чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме.

Система управления и программное обеспечение

Система управления, основанная на материально-компонентной базе Zmotion, включает в себя программное обеспечение TubeCut разработанное компанией Anji Jinke Machinery Equipment. Предназначена для профессиональной резки труб на лазерный труборезах, поддерживает резку профилей различной формы.

Функция управления держателями трубы в зависимости от угла поворота патрона для предотвращения прогиба трубы под силой тяжести.

  • Поддерживаемые форматы: .stp, .step

Технология FLYCUT

Данная технология оптимизирует обработку тонких металлов. Система осуществляет раскрой не отдельными объектами, а распознает все контуры, лежащие на одной прямой и после режущая голова в высоком темпе проходит всю трубу по определённой прямой. Данная функция значительно экономит время обработки при перфорации трубы.

Технология NESTING

Позволяет разместить, максимально-необходимое количество деталей на обрабатываемой трубе, также учитывается параметр минимизации отходов. Таким образом, экономится время на подготовке задания. Также опция высчитывает время обработки данного задания. Это позволяет точно высчитать себестоимость готового изделия.

Технология MICRO JOINT

Автоматическое размещение перемычек по контуру раскроя. Благодаря данной опции готовое изделие не выпадает после раскроя, а также предотвращает разворот детали перпендикулярно заготовке. Актуально для изготовления декоративных деталей из нержавеющей стали, где царапины недопустимы.

Управление координатной системой обеспечивается как со стойки ЧПУ, так и с помощью беспроводного пульта, что значительно облегчает позиционирование режущей головы по отношению к заготовке, а также упрощает работу оператора станка.

Дополнительные опции


Актисная система поддержки трубы

На станок устанавливается активная поддержка трубы с линейками. Она отслеживает положение, размер и форму трубы в процессе обработки.
Система автоматически центрирует трубу и регулирует перемещение вверх и вниз в зависимости от размера обрабатываемых труб. Если труба не соответствует чертежу, система немедленно сообщит об этом оператору и остановит процесс резки.

Стол для активной поддержки трубы в зоне выгрузки (3 метра)

Зона выгрузки оснащается столом с активной поддержкой труб, на котором установлены большие ролики. Ролики могут вращаться на 360 градусов в зависимости от размера трубы и надёжно фиксироваться в нужном положении.

Стол для активной поддержки трубы в зоне выгрузки (4 метра)

На передней части станка устанавливается активный стол поддержки, который позволяет дополнительно регулировать трубу, предотвращая её деформацию в процессе резки. Использование этого стола особенно рекомендуется для длинных и больших квадратных/прямоугольных труб.

Параметры подбора мощности для труборезного станка

Круглые трубы
Диаметр трубφ20-φ50φ50-φ120φ120-φ220
Мощность источникаЧерная стальНержавеющая стальЧерная стальНержавеющая стальЧерная стальНержавеющая сталь
1000 Вт3 мм3 мм4 мм3 мм6 мм4 мм
1500 Вт4 мм4 мм6 мм4 мм8 мм4 мм
2000 Вт8 мм6 мм12 мм6 мм
3000 Вт10 мм8 мм12 мм6 мм
4000 Вт12 мм10 мм14 мм10 мм
Профильные трубы
Диаметр трубφ20-φ50φ50-φ100φ100-φ150
Мощность источникаЧерная стальНержавеющая стальЧерная стальНержавеющая стальЧерная стальНержавеющая сталь
1000 Вт3 мм2 мм3 мм2 мм6 мм3 мм
1500 Вт4 мм3 мм4 мм3 мм8 мм4 мм
2000 Вт6 мм4 мм12 мм4 мм
3000 Вт8 мм4 мм12 мм6 мм
4000 Вт10 мм6 мм14 мм6 мм

Выбор диаметра сопла

МатериалТолщинаДиаметр сопла
Углеродистая сталь1 - 6 мм1,4 мм
6 - 10 мм2 мм
Нержавеющая сталь1 - 3 мм1,5 мм
3 - 4 мм2 мм
5 - 6 мм2,5 мм

Качество газов

Тип газа Качество Чистота газа,% Содерж-е азота и аргона(N2 +Ar),‰ Содерж-е воды (H2O),‰
Кислород O2 3,5 ≥99,95 ≤500 ≤5
Тип газа Качество Чистота газа,% Содерж-е кислорода(O2),‰ Содерж-е воды (H2O),‰
Азот N2 4,5 ≥99,995 ≤10 ≤5
Азот N2 5 ≥99,999 ≤3 ≤5
Мощность лазера, Вт 3000
Лазерный источник Raycus
Минимальный диаметр круглых труб, мм 15
Максимальный диаметр круглых труб, мм 160
Мин. размер квадратных труб, мм 15x15
Макс. размер квадратных труб, мм 160x160
Длина труб, мм 6300
Максимальный вес трубы, кг 150
Минимальный остаток трубы (прямой рез), мм 100
Минимальный остаток трубы (угловой рез), мм 450
Ход по оси X, мм 7100
Ход по оси Y, мм ±100
Ход по оси Z, мм 150
Вращение патрона, ° ±720
Угол наклона головы, ° ±45
Мощности сервоприводов
Мощность сервопривода по оси X, Вт 850
Мощность сервопривода по оси Z, Вт 400
Мощность сервопривода переднего патрона, Вт 2900
Мощность сервопривода заднего патрона, Вт 1800
Мощность сервопривода поворота головы, Вт 1300
Мощность подъема/опускания головы при наклонном резе, Вт 200
Мощность подъема фокусной линзы внутри головы , Вт 100
Скоростные характеристики
Макс. скорость по оси X, м/мин 50
Макс. скорость по оси Y, м/мин 50
Макс. скорость по оси Z, м/мин 35
Макс. скорость вращения патрона, об/мин 120
Макс. скорость поворота головы, °/мин 1800
Ускорение, G 1,4
Точность позиционирования, мм ±0,05
Точность повторного позиционирования, мм ±0,02
Макс. нагрузка на патрон, кг 150
Напряжение, В 380
Частота напряжения, Гц 50-60
Габаритные параметры станка, мм 9015x2975x2000
Вес станка, кг 5000
