Механические столярные ваймы для склейки щита серии ВМ

Для склейки каркасных и щитовых изделий, бруса и т.д. Возможно изготовление механической ваймы любых размеров, под Ваши задачи.

Артикул Максимальный размер изделия, мм Исполнительный механизм Рабочие поверхности, шт. Кол-во вертикальных стоек-упоров, шт. Масса, кг Добавить в список Цена
ВМ1020А В наличии 2000х1000х100 механика 1 6 240
60 000 руб
ВМ1024А В наличии 2400х1000х100 механика 1 6 265
65 000 руб
ВМ1030А В наличии 3000х1100х100 механика 1 8 330
75 000 руб

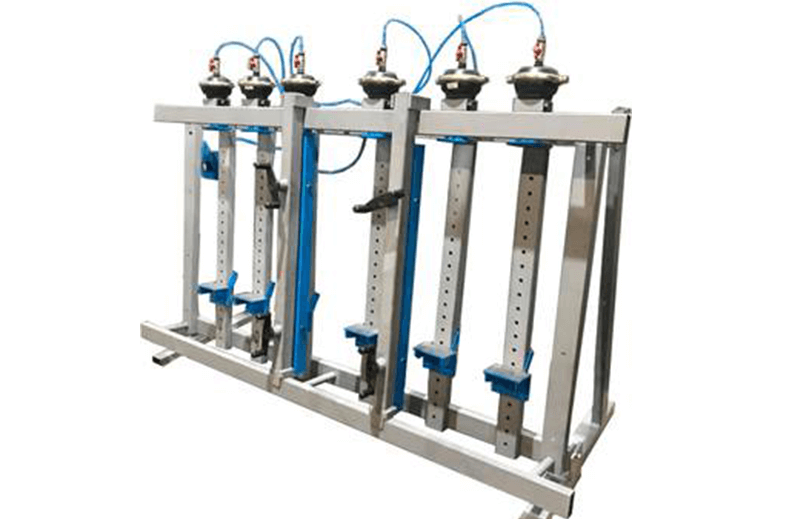

Пневматические ваймы для рамных конструкций и склейки столярных щитов серии ВП15

Привод прижимной планки фронтального прижима осуществляется маховиком инерционного типа. 10 силовых, 2 боковых пневмоцилиндра, нижние пятки перемещаются с шагом 50 мм, боковой упор с шагом 50 мм, 2 винтовых откатных фронтальных прижима.

Артикул Максимальный размер изделия, мм Исполнительный механизм Рабочие поверхности, шт. Кол-во вертикальных стоек-упоров, шт. Масса, кг Добавить в список Цена
ВП15-2400Б В наличии 2400х1200х100 пневматика 1 10 310
ВП15-2400Б-2 В наличии 2400х1200х100 пневматика 2 2 х 10 515
ВП15-3000Б В наличии 3000х1200х100 пневматика 1 10 330
ВП15-3000Б-2 3000х1200х100 пневматика 2 2 х 10 550

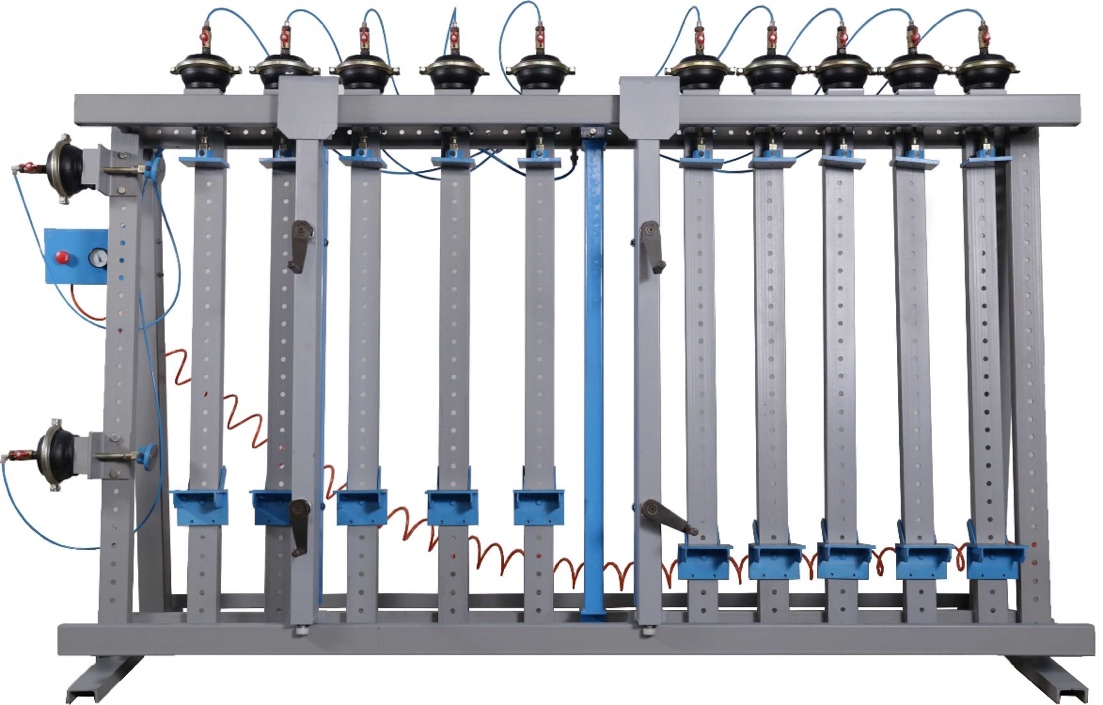

Ваймы для сборки оконных блоков и дверей и склеивания щитов серии ВП16

Нижние опорные пятки фрезерованы, что обеспечивает угол 90º, кроме того предусмотрена возможность компенсационной регулировки угла. Привод прижимной планки фронтального прижима осуществляется маховиком инерционного типа. Широкие направляющие, позволяющие перемещать оба фронтальных прижима по всей рабочей зоне. 10 силовых, 2 боковых пневмоцилиндра, нижние пятки перемещаются с шагом 50 мм, боковой упор с шагом 50 мм, 2 винтовых откатных фронтальных прижима.

Артикул Максимальный размер изделия, мм Исполнительный механизм Рабочие поверхности, шт. Кол-во вертикальных стоек-упоров, шт. Масса, кг Добавить в список Цена
ВП16-2400Б В наличии 2400х1300х100 пневматика 1 10 380
ВП16-2400Б-2 2400х1300х100 пневматика 2 2 х 10 630
ВП16-3000Б В наличии 3000х1300х100 пневматика 1 10 430
ВП16-3000Б-2 В наличии 3000х1300х100 пневматика 2 2 х 10 710

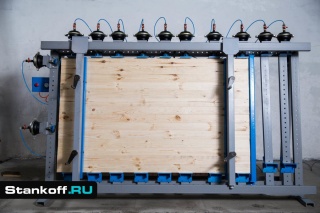

Пневматические ваймы для каркасных конструкций и мебельных щитов серии ВП17

Привод фронтальных прижимов осуществляется рукояткой-маховичком инерционного типа, что ускоряет процесс поджатия и делает его менее утомительным. Фронтальные прижимы откатываются по всей длине направляющих, полностью освобождая доступ к рабочей зоне. На каждом фронтальном прижиме по 2 винтовых механизма, для повышения точности выравнивания ламелей и уменьшения свесов, что важно при склеивании тонких щитов. 10 силовых, 2 боковых пневмоцилиндра, нижние пятки перемещаются с шагом 50 мм, боковой упор с шагом 50 мм, 2 винтовых откатных фронтальных прижима.

Артикул Максимальный размер изделия, мм Исполнительный механизм Рабочие поверхности, шт. Кол-во вертикальных стоек-упоров, шт. Масса, кг Добавить в список Цена
ВП17-2400Б 2400х1300х100 пневматика 1 10 380
ВП17-2400Б-2 В наличии 2400х1300х100 пневматика 2 2 х 10 630
ВП17-3000Б 3000х1300х100 пневматика 1 10 430
ВП17-3000Б-2 3000х1300х100 пневматика 2 2 х 10 710

1700х1200х80мм, пресс ручной винтовой.

15 300 руб

В наличии

На сайте Станкофф.RU вы можете купить ваймы для склейки мебельного щита ведущих производителей. В наличии и под заказ более 13 моделей вайм для щитов по лучшим ценам. Только выгодные предложения с подробными описаниями и фото. Уточняйте цены у менеджеров.

Характеристики вайм для склеивания щитов

Современные приспособления для сборки деревянных конструкций методом сжатия выпускаются в широком ассортименте разновидностей, назначение которых определяется типом создаваемой продукции. При серийном изготовлении каркасных и щитовых изделий существует возможность купить ваймы для щитов, специальные устройства для прочного склеивания материала с использованием бокового прижима.

Станки для клеевой сборки деталей под прессом являются необходимым видом оборудования на предприятиях по изготовлению мебельных фасадов, входных и оконных групп. Равномерное распределение прижима по плоскости пакета дает возможность выпускать изделия с высокими эксплуатационными качествами и декоративными характеристиками. Основным назначением ваймы для склейки щитов является создание прижимного усилия с оптимальным уровнем давления, которое обеспечивает:

  • отсутствие зазора между стыкуемыми элементами;
  • предельно точную позицию соединяемых деталей;
  • четкие геометрические параметры заданной формы;
  • плотную и прочную стыковку элементов.

Компактные установки не нуждаются в устройстве специального основания, занимают минимальную площадь в производственных помещениях, отличаются экономичностью в использовании и несложным обслуживанием. Производительные и надежные станки гарантируют изготовление изделий в полном соответствии с техническими требованиями к клееным массивам. Затраты на приобретение пресс-ваймы быстро возвращаются на предприятие, а повысившееся качество продукции способствует увеличению продаж и росту реальной прибыли.

Принцип работы установок

Ваймы для мебельных щитов отличаются достаточно простой конструкцией, включающей узлы базирования, фиксации и прессования пакета заготовок. На устойчивой металлической раме закреплены упоры, которые служат для предотвращения перекосов при укладке пакета и выполняются в виде стабильно зафиксированных и подвижных линеек. Возможность быстро изменять положение базирующих элементов обеспечивает оперативную перенастройку рабочих параметров при работе с заготовками разного размера.

Усилие гидравлического или пневматического оборудования приводит в движение прижимные элементы, при помощи которых производится сборка конструкции. Технологическая прочность соединения достигается за счет приложенного к деталям усилия и точного срока выдержки пакета при запрессовке. В устройствах с нагревательными элементами время обработки сокращается за счет теплового воздействия на заготовку, ускоряющего процесс полимеризации клея. Изменение параметров давления в системе производится с панели управления.

Классификация вайм для щита

Возможности установок определяются мощностью силового блока, габаритами обрабатываемого материала и наличием функций, позволяющих устанавливать наиболее эффективный рабочий режим при использовании сырья со специфическими характеристиками. Каждому виду изделия соответствует устройство с особенностями конструкции. Ваймы для склейки мебельного щита подразделяются на 3 категории по типу создаваемой нагрузки:

  • гидравлические;
  • пневматические;
  • роторные.

Станки выпускаются в горизонтальном и вертикальном варианте, имеют разное количество рабочих секций и отличаются усилием прессования. Устройства с вертикальной компоновкой занимают небольшую площадь и являются оптимальным вариантом для помещений со стесненными условиями. Оборудование с гидравлической системой характеризуется повышенной мощностью и способностью производить плавное и равномерное давление на поверхность пакетной заготовки.

Выбор установки с оптимальными характеристиками

Ваймы для щитов с пневматическим приводом больше подходят для использования на мелкосерийном производстве. Гидравлические или роторные станки обладают высокой производительностью и обеспечивают эффективный результат деятельности при непрерывной работе крупных деревообрабатывающих или мебельных предприятий. При необходимости выполнять склеивание заготовок с крупными габаритами существует возможность объединения нескольких модулей для увеличения рабочей длины оборудования.

При выборе ваймы для склейки бруса или изготовления щитовых конструкций следует учитывать технические характеристики установки, влияющие на функциональность и производительность приспособления:

  • габариты предполагаемых к выпуску изделий;
  • число установленных гидроцилиндров или пневмокамер;
  • показатели суммарного давления на поверхность заготовки.

При больших производственных объемах увеличить скорость процесса позволяет станок с двусторонней конструкцией, имеющий независимые рабочие зоны для одновременной обработки материала. В зависимости от модели конструкция сборочного стола изготавливается в неподвижном исполнении или выпускается с колесными каретками, позволяющими удобно перемещать подготовленные детали при загрузке и выгрузке пакета.
