Материал решает всё. Разбираемся, что поручить плоттеру, что лазеру, а что фрезеру

Уже в это воскресенье решится, кто станет чемпионом мира по футболу. В преддверии самого жаркого матча турнира мы, Stankoff.RU, решили испытать своих ведущих игроков из разных команд: плоттер, лазер СО2 и фрезерный станок.

И главным арбитром выступит материал. Ткань, акрил, фанера, ПВХ: у каждого свои правила, и спорить с ними бесполезно, а иногда и опасно.

Разберем три популярных станка и объясним, в каких ситуациях каждый из них покажет себя наилучшим образом, а также за что они могут получить предупреждение или даже дисквалификацию.

1. «Плоттер режет только ткань и картон». Современный планшетный плоттер берёт ПВХ, ковровые покрытия, кевлар, а с пневматическим осциллирующим ножом – пеноматериалы и EVA толщиной до 100 мм.
2. «Лазер берёт всё». Лазер безусловно великолепен, но у термического реза есть нюансы. Главный: ПВХ на CO2-лазере резать нельзя – при нагреве поливинилхлорид выделяет соединения хлора, которые разрушают узлы станка и опасны для оператора.
3. «Фрезер – это только про дерево». Фрезер уверенно работает с пластиками, композитными панелями, толстым акрилом и со многими другими материалами. Его граница проходит не по «дереву», а по жёсткости: мягкое и гибкое (ткань, плёнки, тонкий картон) – фреза мнёт и рвёт.

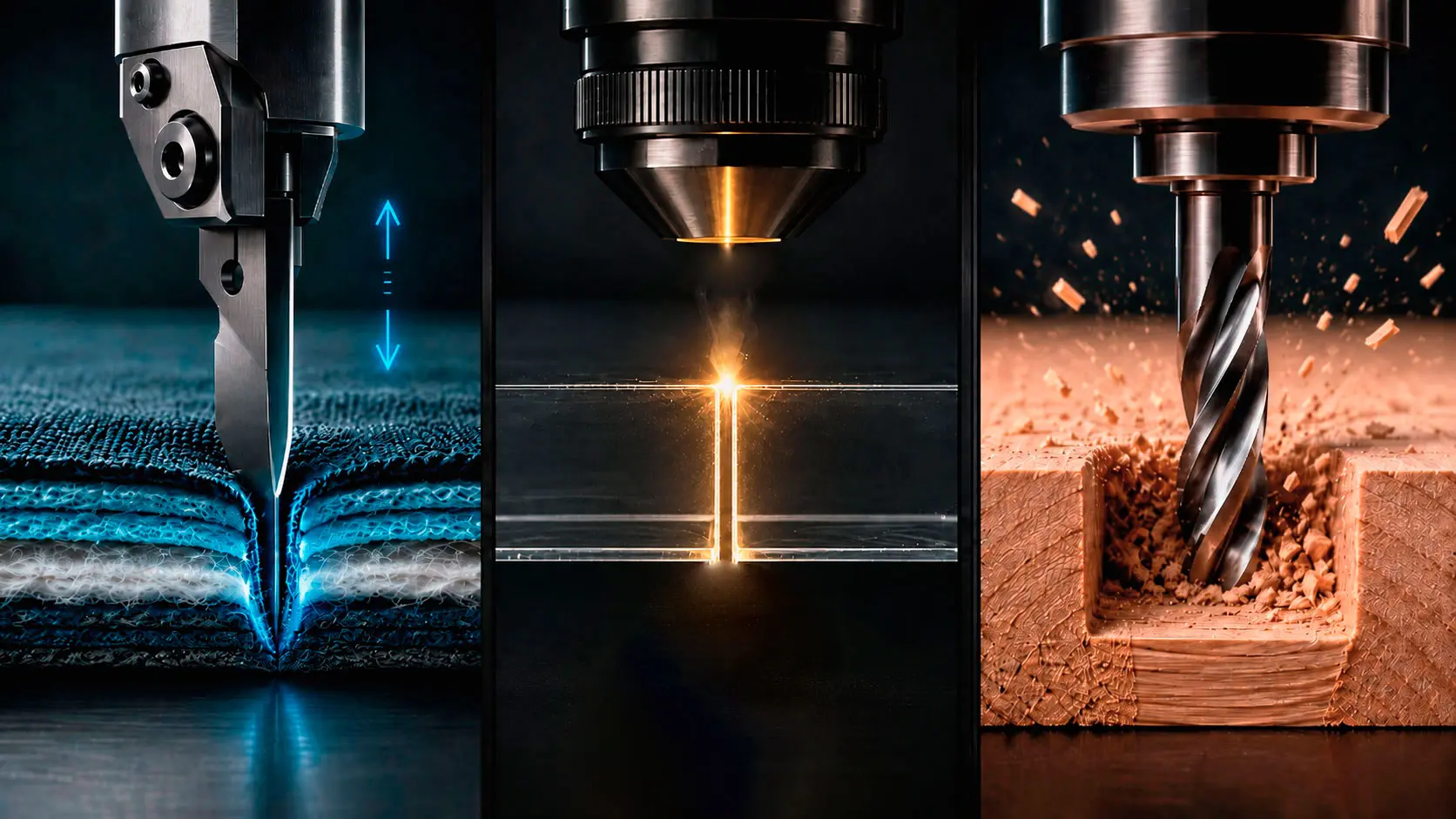

Различие станков сводится к тому, чем они воздействуют на материал:

• Плоттер – механический рез. Осциллирующий нож совершает тысячи возвратно-поступательных микродвижений и проходит материал без нагрева и силового продавливания. Кромка чистая, без оплавления и запаха, материал не деформируется. Поэтому нож – лучший выбор для всего мягкого и слоистого.
• Лазер СО2 – термический рез. Сфокусированный луч плавит и испаряет материал. Отсюда фирменные преимущества: полированная глянцевая кромка на акриле, запаянные края синтетических тканей, гравировка любой сложности. И отсюда же ограничения: всё, что при нагреве горит, плавится комком или выделяет агрессивную химию, – не для него.
• Фрезер – механическое удаление материала стружкой. Единственный из троицы работает в объёме: 3D-рельефы, выборка пазов, V-фрезеровка композита под гибку. Требует жёсткого материала и надёжного прижима, зато берёт толщины и твёрдости, где нож и луч бессильны.

Судейский протокол по каждому станку:

• золото – то, что можно и нужно резать на станке;
• жёлтая карточка – можно, но с потерей качества или с оговорками;
• красная – материал не для этого оборудования.

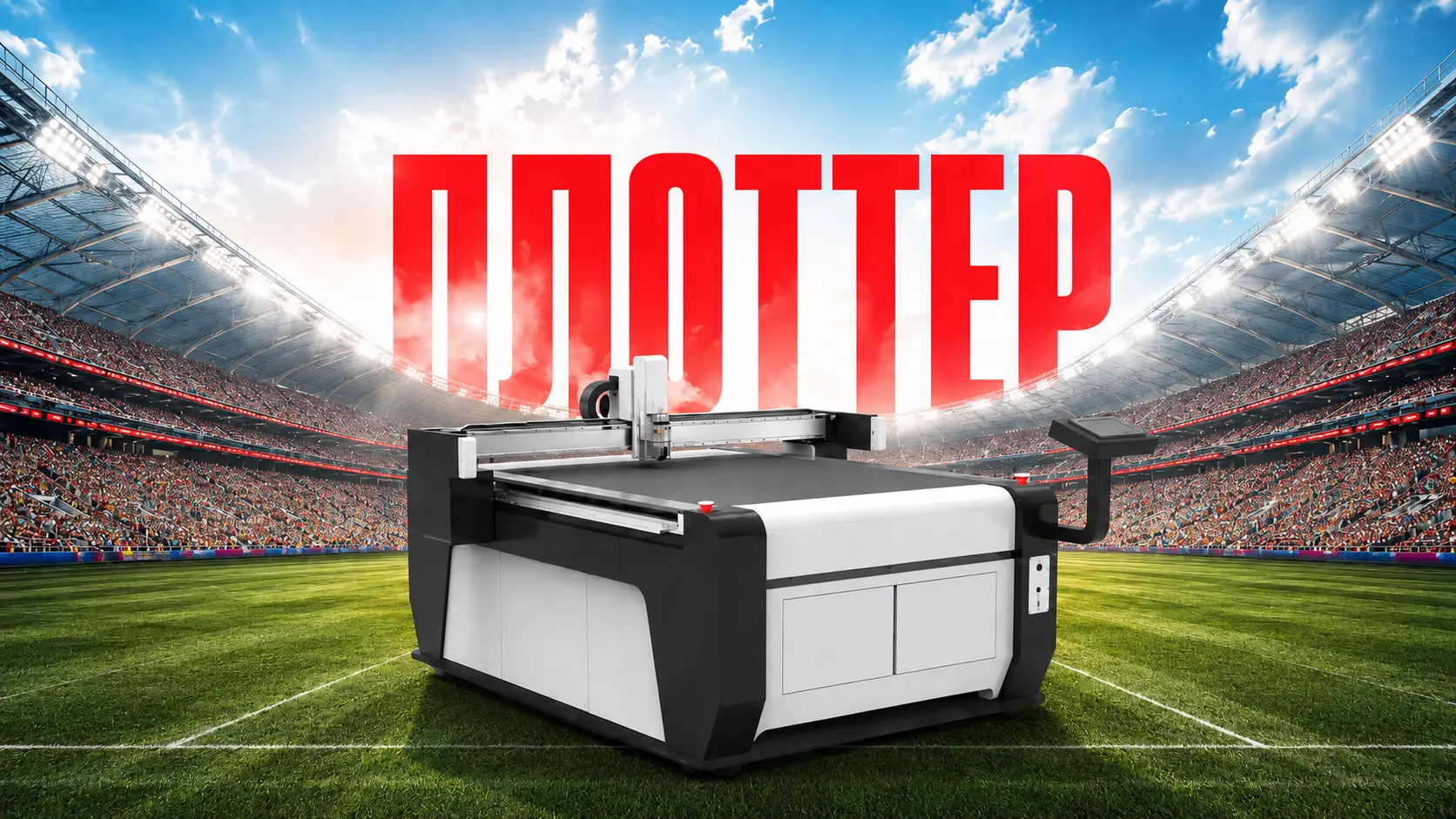

Рез без давления на материал и главный козырь плоттера – сменные инструменты: осциллирующий нож для реза, дисковый для текстиля на скорости, биговальный ролик для линий сгиба упаковки, инструмент половинного реза для стикеров (кисс-кат: прорезать плёнку, не тронув подложку).

Один станок закрывает полный цикл упаковочного или рекламного производства.

Его материалы: ткань, кожа, картон и гофрокартон, ПВХ, кевлар. Плюс мех, самоклейка, EVA и пеноматериалы (с пневмоножом – до 100 мм).

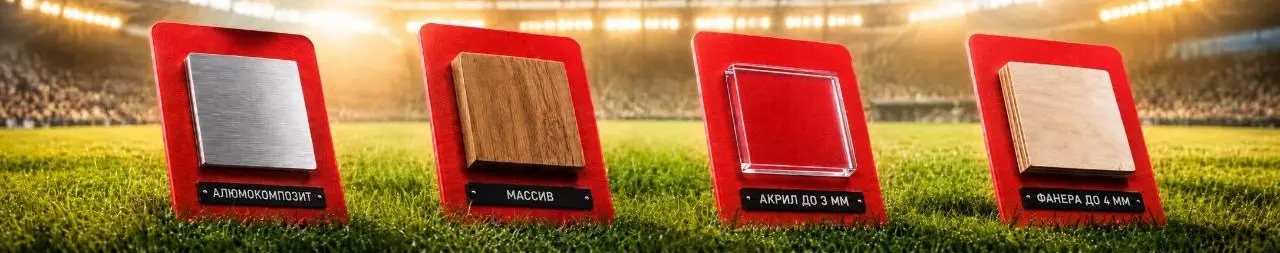

Не его задачи: алюмокомпозит, массив дерева, акрил до 3 мм, фанера до 4 мм – красная карточка, жёсткий лист ножу не по зубам.

Примечание: все эти материалы плоттер возьмёт только с установкой фрезерного модуля. Для плоттера критичны большие толщины, т.к. конструкция станка не рассчитана на большие нагрузки.

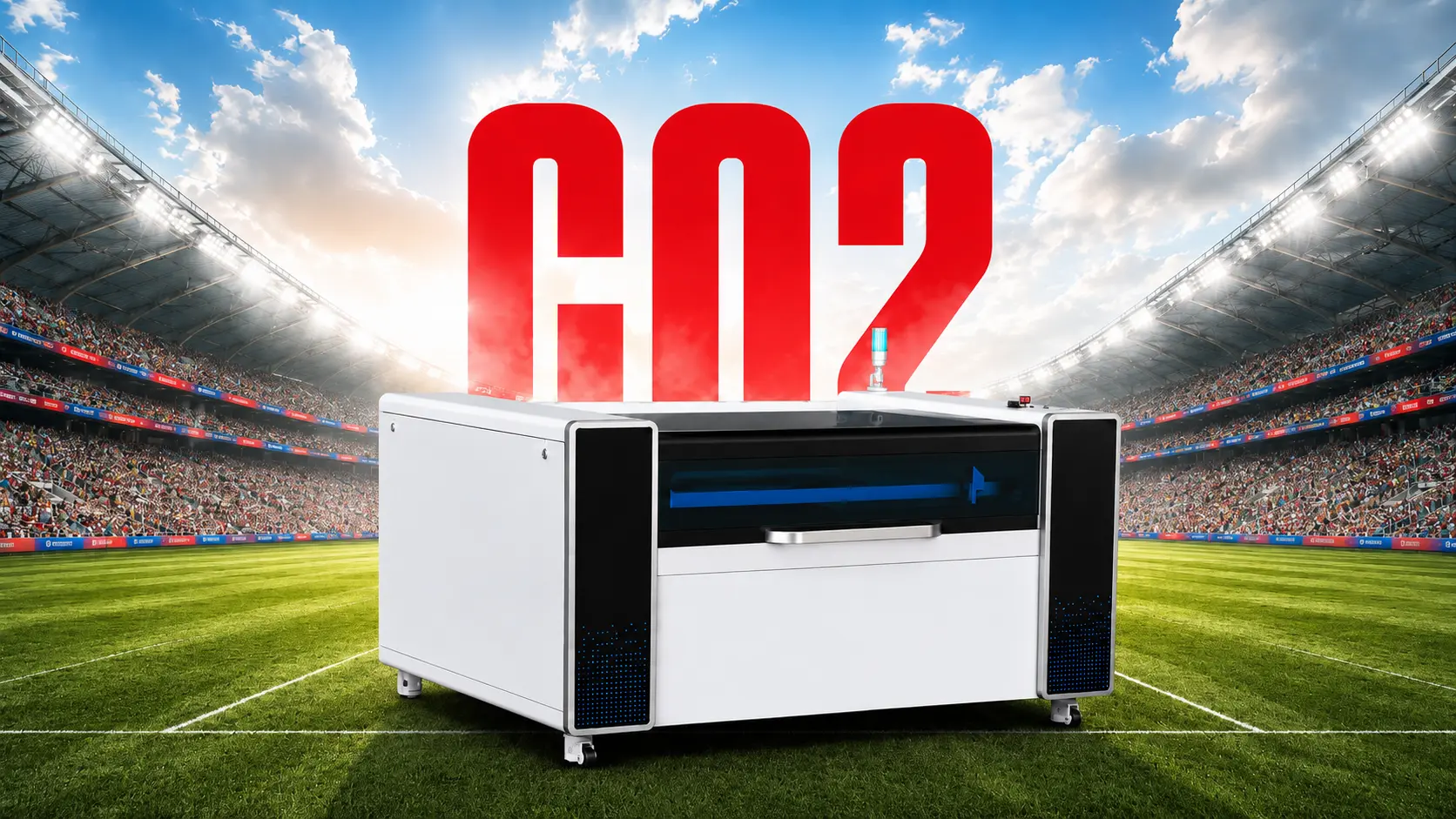

Лазер СО2 без труда справится с контуром любой сложности: глянцевая, будто полированная кромка акрила, запаянные несыпучие края синтетики и гравировка, которой нет ни у ножа, ни у фрезы.

Незаменимое оборудование для акрилового декора, сувенирной продукции и точных мелких серий.

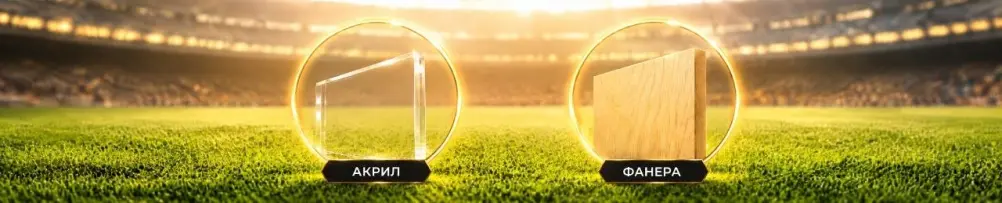

Его материалы: акрил (сильнейшая сторона), полированная кромка сразу после реза; фанера (тонкая) – ровный рез с характерной коричневой кромкой. Плюс бумага и картон с гравировкой, кожа под гравировку.

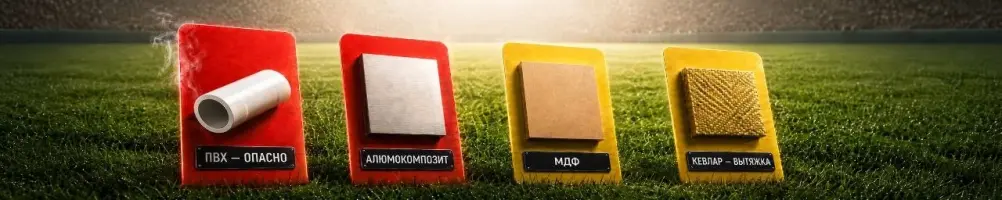

Не его задачи: ПВХ – красная карточка, при нагреве выделяется хлористый водород: опасно для оператора и станка. Алюмокомпозит – тоже красная: CO2-лазер металл не режет.

МДФ – жёлтая: рез идёт, но кромка коричневая и требует зачистки. Кевлар – жёлтая: край получается ровным и оплавленным, но резать можно только с мощной вытяжкой из-за токсичности продуктов горения.

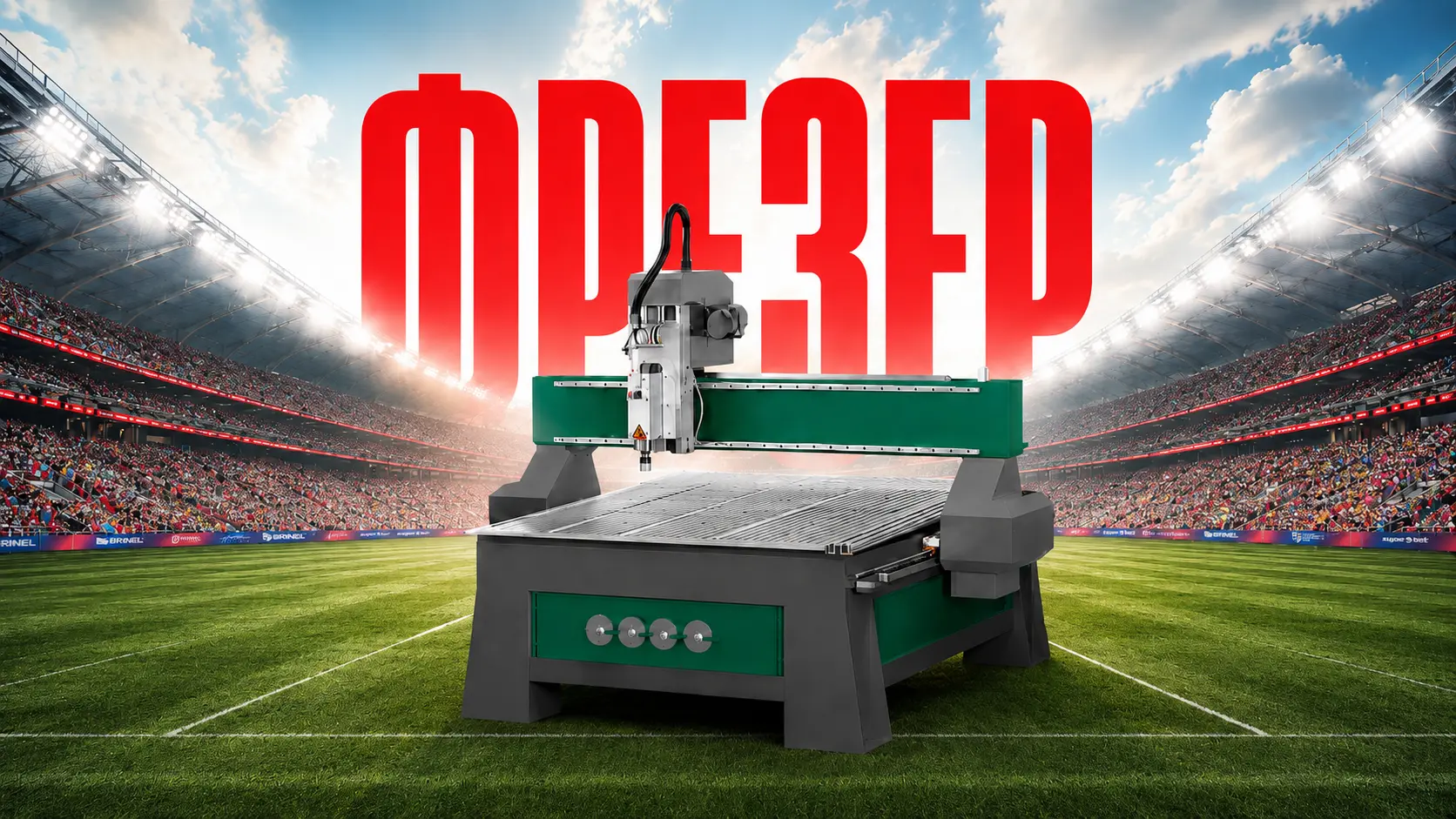

Фрезерный станок – единственный, кто работает в третьем измерении: рельефы, пазы, выборки, фаски. Уверенно берёт материалы, о которые нож затупится, а луч закоптится.

Его материалы: всё жёсткое листовое и массив дерева – чистый срез, любой профиль и 3D; фанера – идеальный торец без нагара; МДФ – чистый торец и пазы (правда, много пыли); алюмокомпозит – чистый рез обоих слоёв и V-фрезеровка под гибку.

Не его задачи: ткань и кевлар – красная карточка: рвётся, пушится, наматывается на фрезу.

Акрил – жёлтая: рез есть, но кромка матовая и требует полировки. ПВХ – жёлтая: режет медленнее и со стружкой.

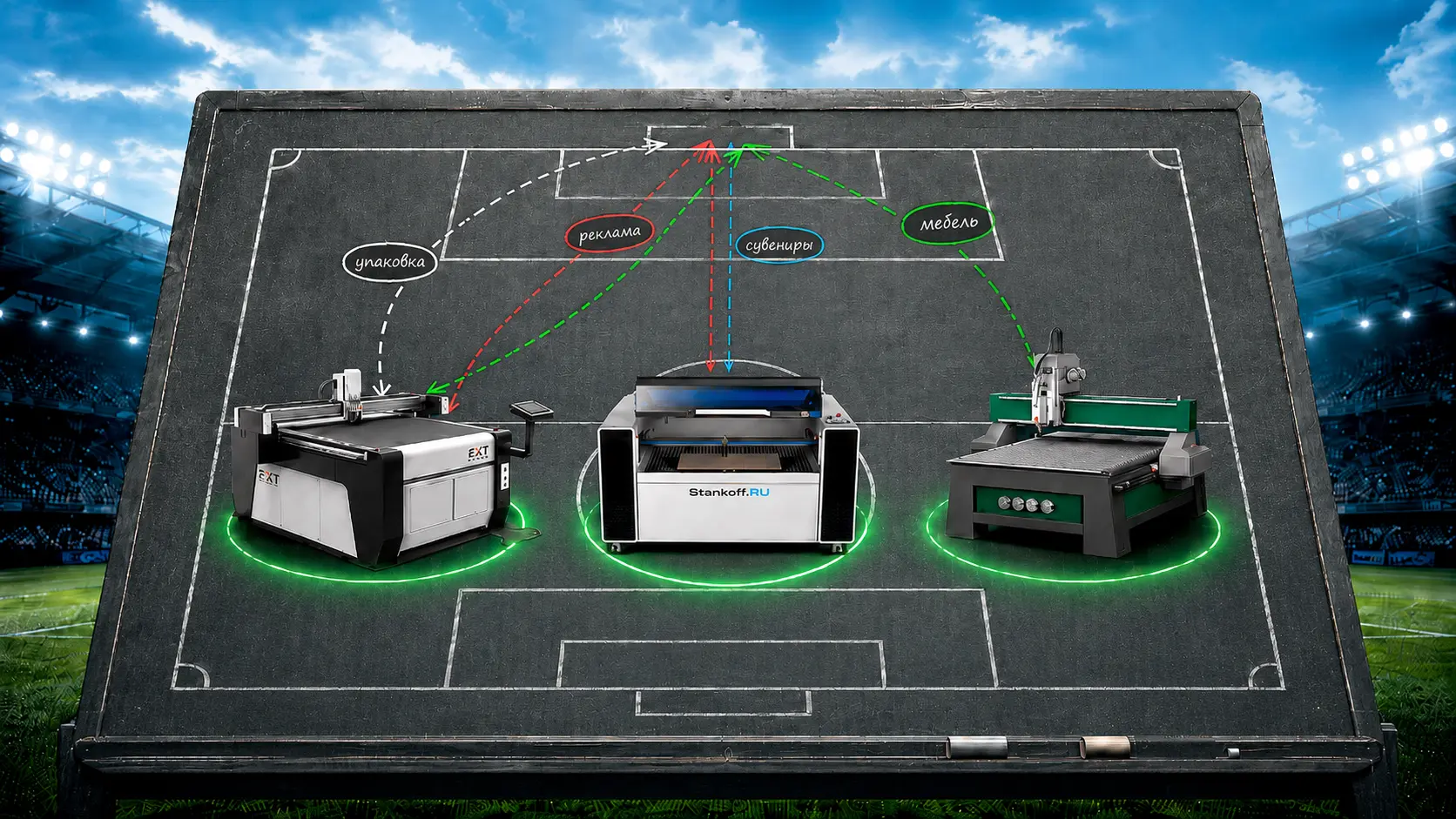

• Рекламное производство: плоттер + лазер. Плоттер кроит баннеры, плёнки, пенокартон и стикеры, лазер закрывает акриловые буквы и декор.
• Упаковка: плоттер соло – рез, биговка и кисс-кат на одном столе; для серий – версия с конвейерным столом, которая сама протягивает материал.
• Мебель и интерьеры: фрезер + плоттер. Фрезер играет с фасадами и рельефами, плоттер кроит обивку, кожу и акустические панели.
• Сувенирка и малые серии: лазер соло, а когда добавится упаковка под продукцию – рядом встаёт плоттер.
