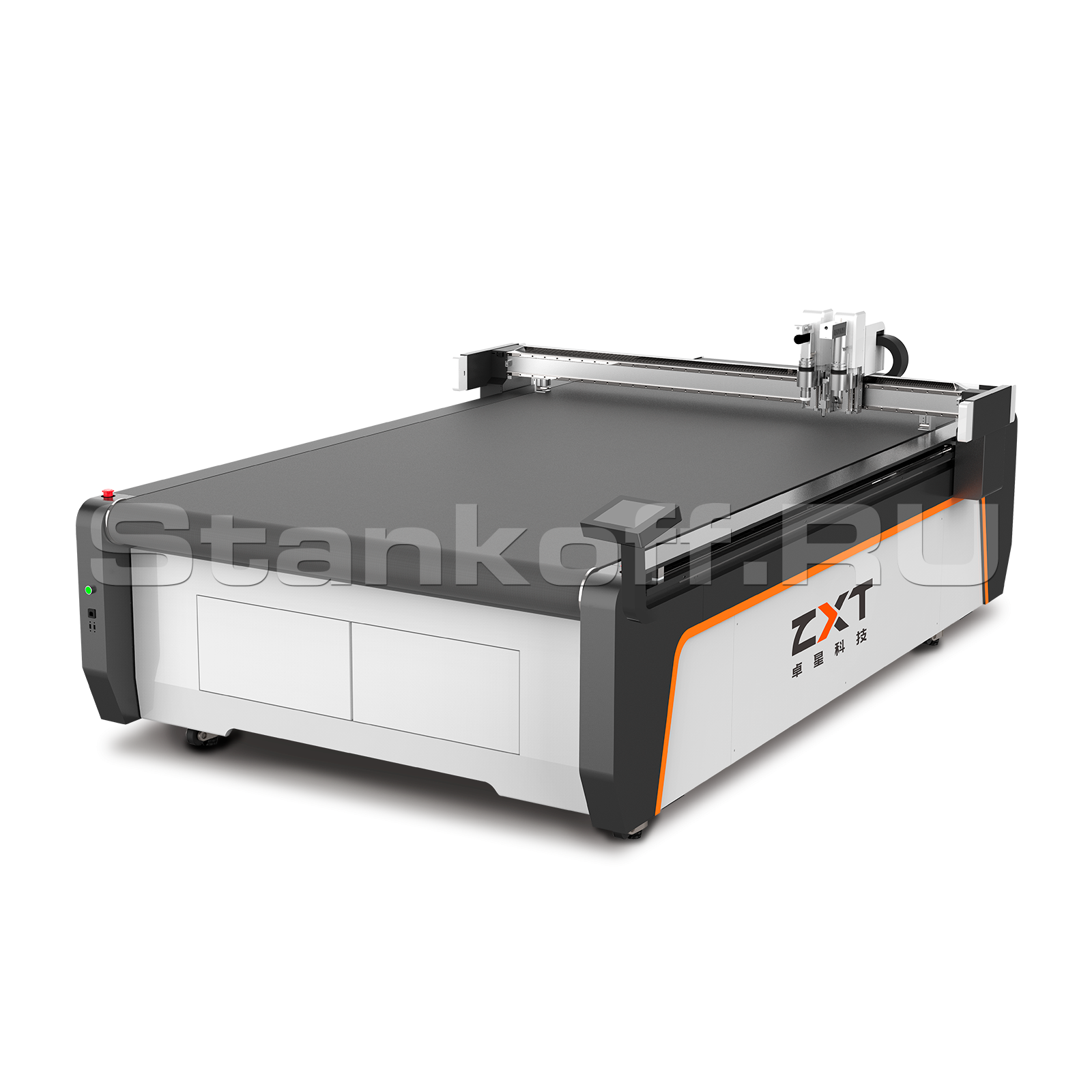

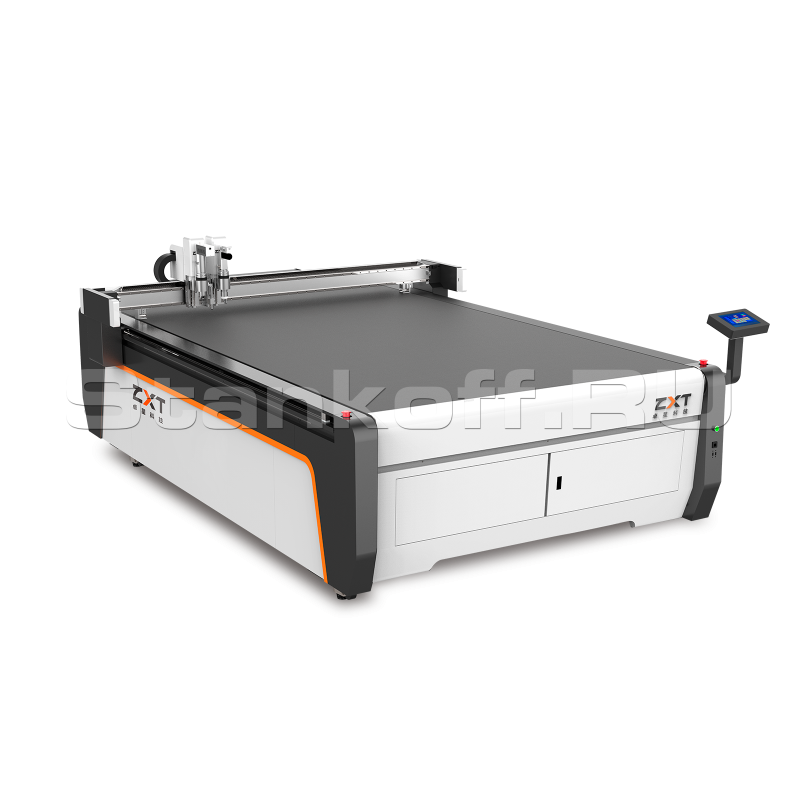

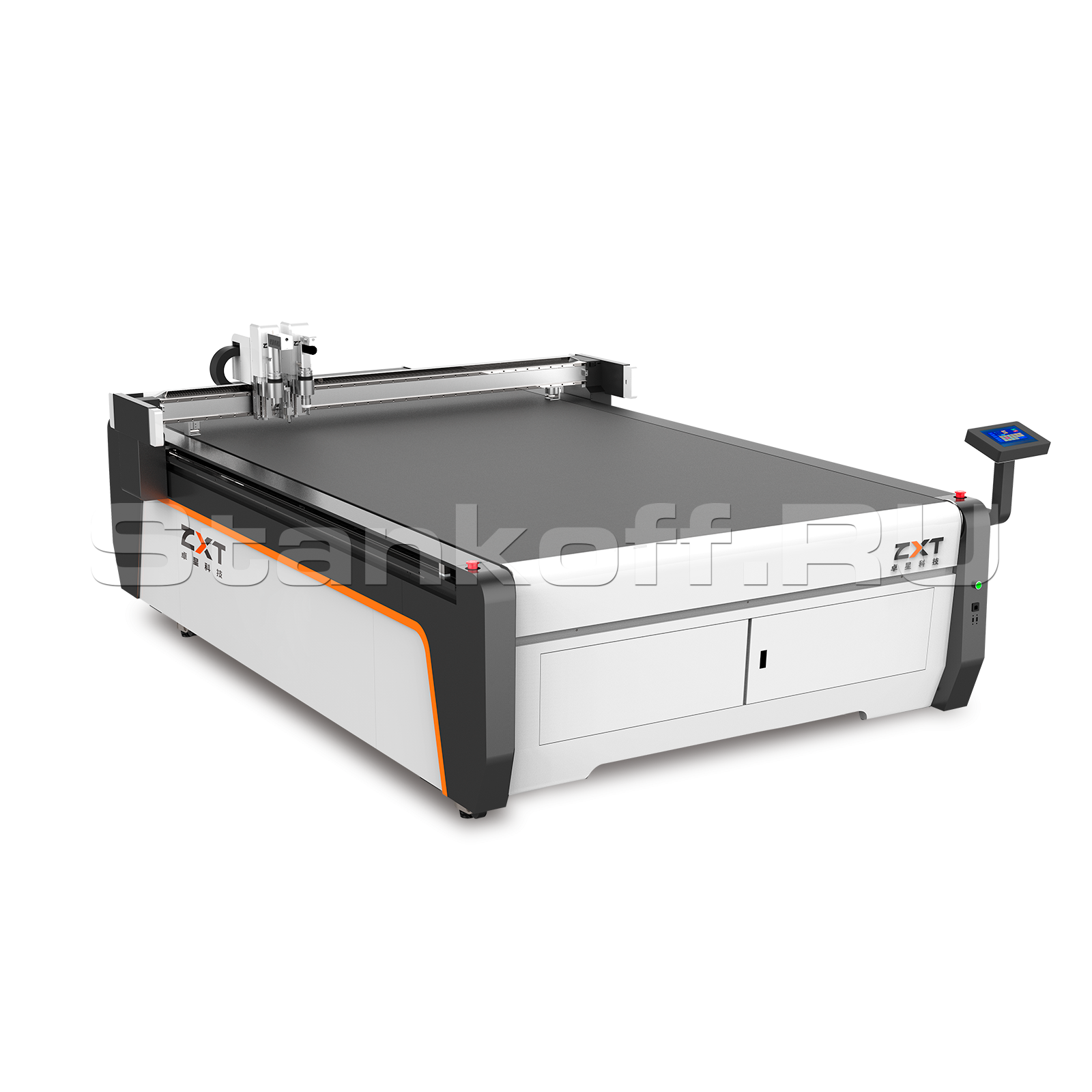

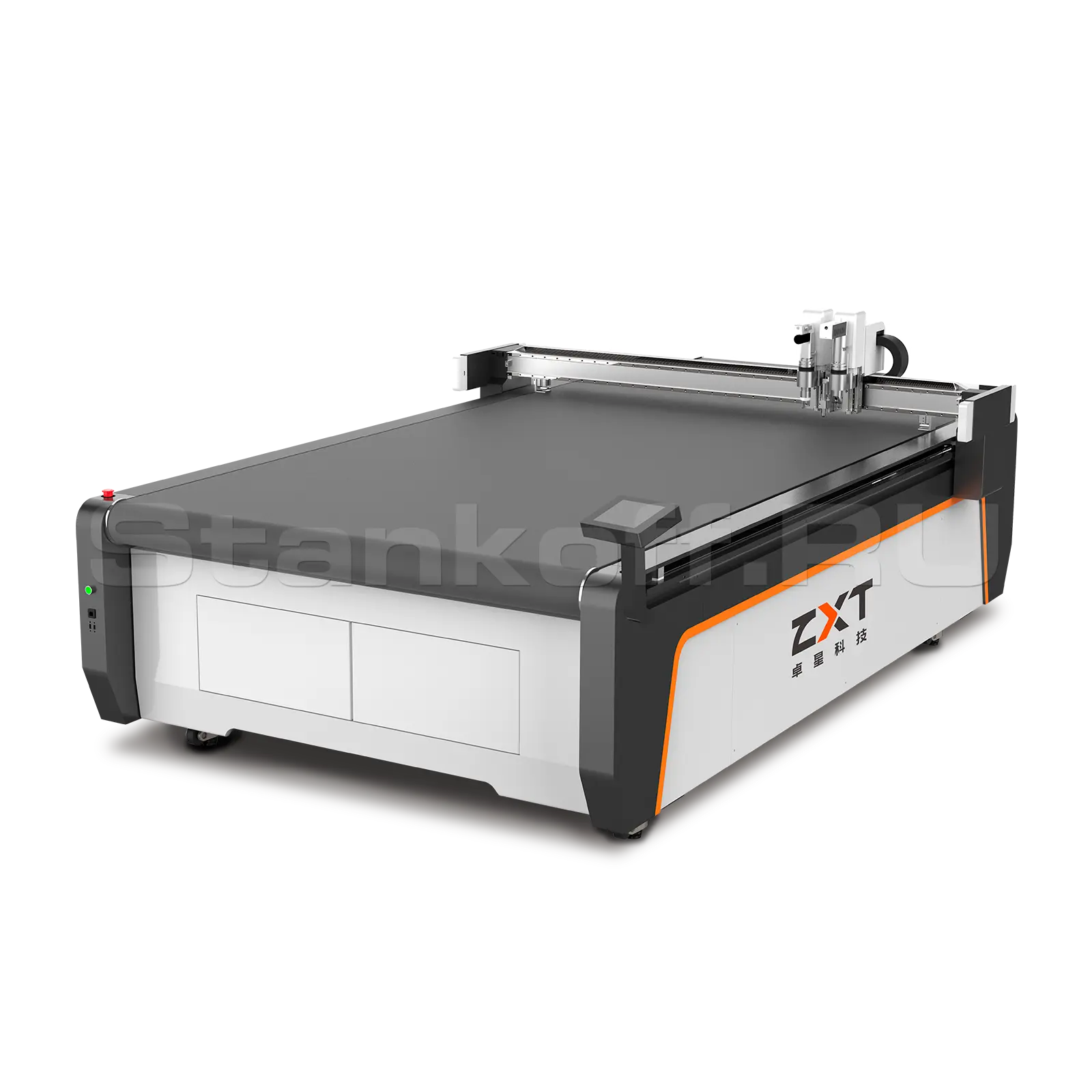

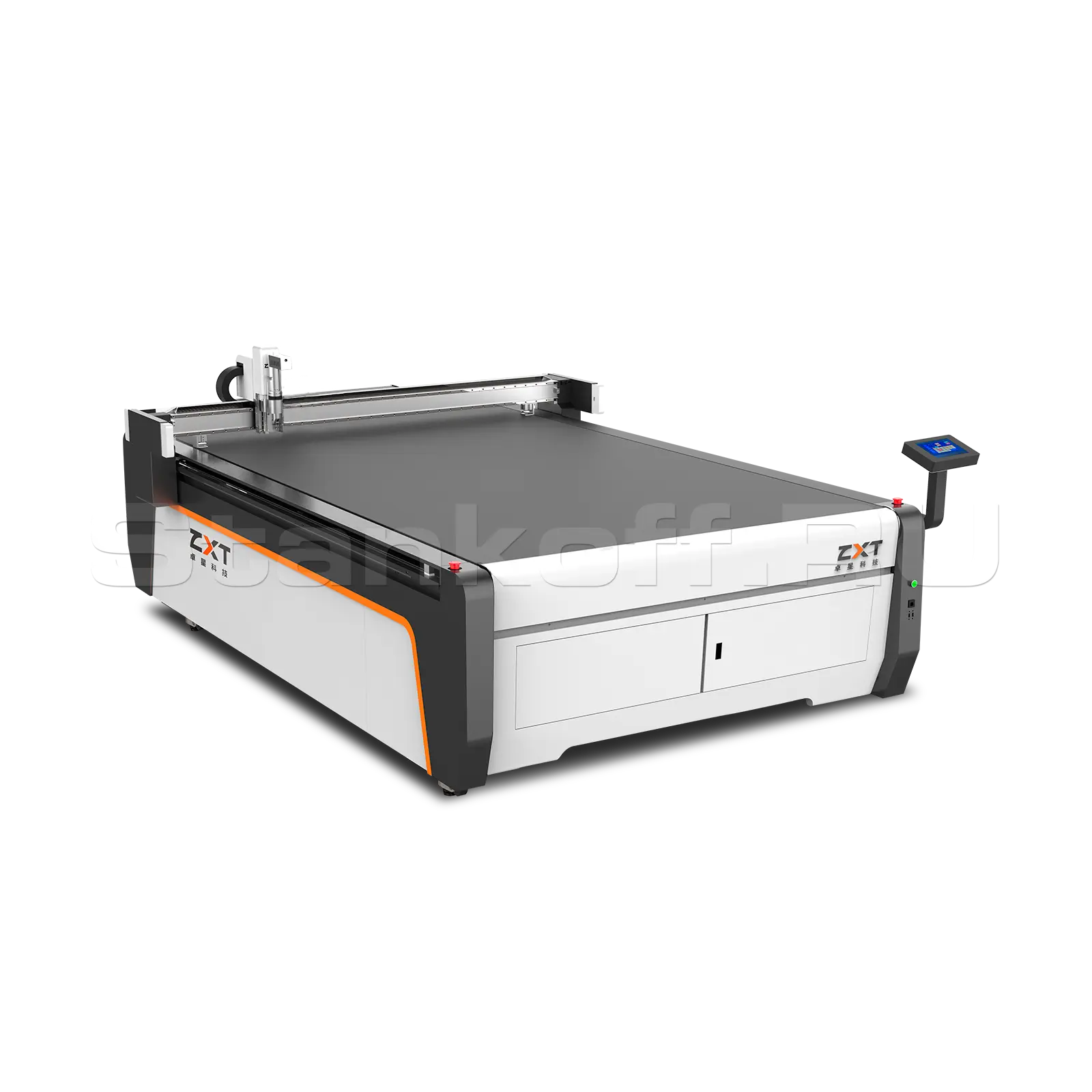

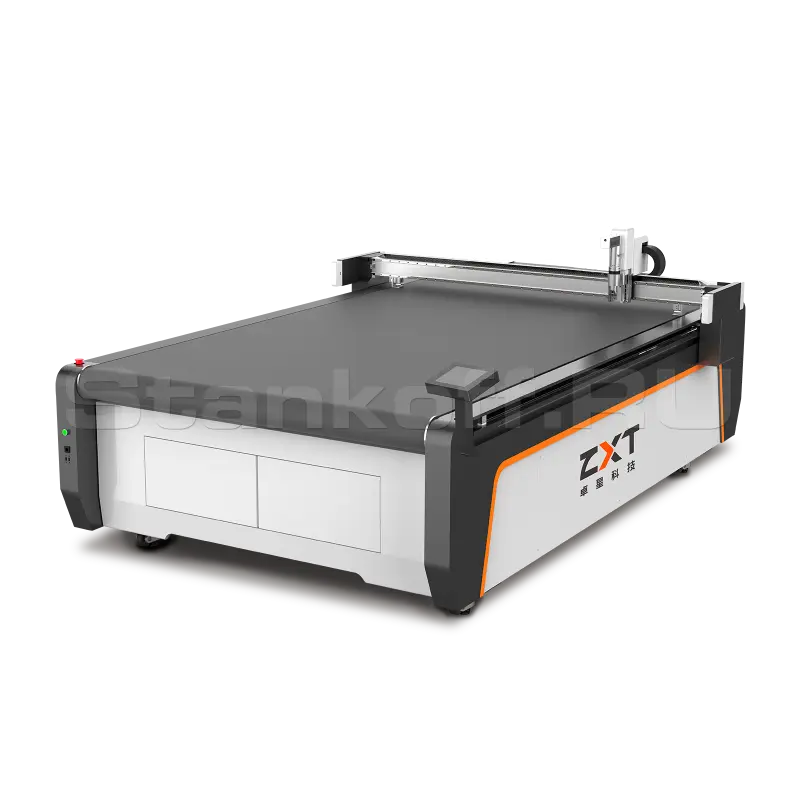

Режущий планшетный плоттер ZX-1625V

Конструктив

Режущий плоттер ZX-1625V с неподвижным столом предназначен для высокоточной раскройки мягких и среднежестких материалов в рекламном, упаковочном, текстильном, обувном и производственном сегменте. Рабочая зона 1600×2500 мм позволяет обрабатывать крупноформатные заготовки из ткани, кожи, меха, ПВХ, EVA, картона, пеноматериалов, ковровых покрытий, композитов, акустических панелей и других листовых или рулонных материалов.

Преимущества

  • Неподвижный рабочий стол
    Материал сохраняет стабильное положение во время обработки, что повышает точность реза и снижает риск смещения заготовки.
  • Модульная система держателя инструмента
    Инструменты быстро устанавливаются и заменяются, поэтому станок легко адаптируется под разные производственные задачи.
  • Работа с материалами разной толщины
    При использовании электрического осциллирующего инструмента максимальная толщина резки составляет до 10 мм.
    При установке пневматического осциллирующего инструмента, доступного в качестве дополнительной опции, — до 100 мм. Это расширяет возможности оборудования при работе с EVA, пеноматериалами, картоном, ковровыми покрытиями, техническими материалами и другими мягкими или среднежесткими заготовками.
  • Совместимость с популярными форматами файлов
    Поддержка AI, PLT, DXF, DST, DSB упрощает интеграцию оборудования в существующий производственный процесс.
  • Быстрая адаптация под разные задачи
    Станок легко перенастраивается для работы с различными материалами и видами обработки, что особенно удобно для производств с большим ассортиментом изделий.

Конструктивные особенности


Конструкция станины

Цельносварная станина из профильной трубы толщиной 5 мм обеспечивает жесткость конструкции и стабильность перемещения портала. Посадочные поверхности под направляющие и зубчатые рейки проходят фрезерную обработку, что повышает точность сборки и устойчивость станка при работе на высоких скоростях.

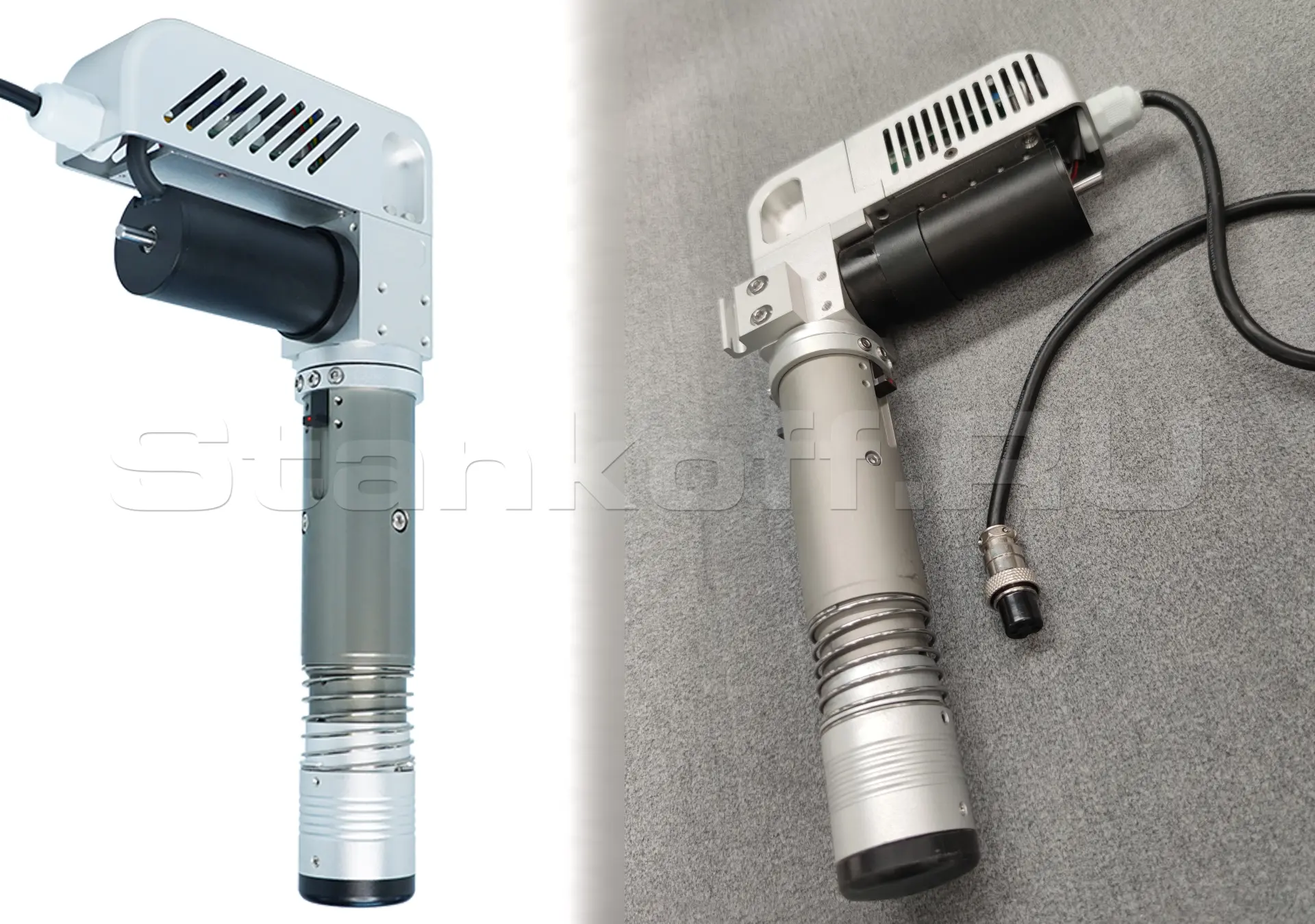

Электрический осциллирующий инструмент

Электрический осциллирующий инструмент используется для резки мягких и среднежестких материалов за счет быстрых возвратно-поступательных движений ножа. Такой принцип работы позволяет аккуратно раскраивать материалы без сильного продавливания и деформации кромки. Инструмент подходит для обработки кожи, картона, сотовых материалов, ПВХ, винила и других листовых заготовок небольшой толщины. Максимальная толщина резки составляет 10 мм.

Держатель инструмента

Держатель инструмента выполнен по модульному принципу, что упрощает установку и замену рабочих модулей. При необходимости расширения перечня выполняемых операций оборудование можно дооснастить дополнительными инструментами под конкретные задачи.
Совместимые инструменты: осциллирующий нож, дисковый нож, биговальный инструмент, пневматический нож, инструмент для половинного реза и другие модули.

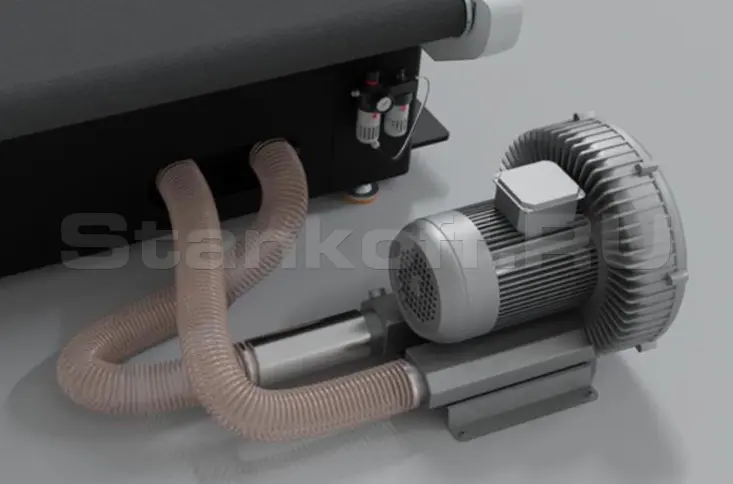

Вакуумный насос

Высокопроизводительный вихревой вакуумный насос обеспечивает надежную фиксацию материала на рабочем столе и предотвращает смещение заготовок во время резки. Это позволяет выполнять обработку на высоких скоростях и за один проход, в том числе при работе с небольшими деталями и гибкими материалами. Насос также может использоваться для воздушного поддува при загрузке рулонных материалов на конвейерный стол. Для снижения уровня шума в комплект поставки входит глушитель.

Рабочий стол

Рабочий стол выполнен из авиационного алюминия и оснащен внутренней системой каналов для равномерного распределения вакуума по всей площади платформы. Во время работы под опорной поверхностью заготовки создается разрежение, за счет чего атмосферное давление надежно прижимает материал к поверхности стола. Это снижает риск смещения заготовки при резке и обеспечивает стабильное качество обработки.

Косозубые передачи шестерня–рейка по осям X–Y

По осям X–Y в станке используются косозубые реечные передачи, которые обеспечивают точное и стабильное перемещение портала. По сравнению с ременной передачей такая конструкция отличается большей несущей способностью, более высокой точностью позиционирования, устойчивостью при работе на высоких скоростях и увеличенным сроком службы.

Серводвигатели Panasonic

В станке используются серводвигатели Panasonic, которые обеспечивают стабильную работу привода, высокую точность перемещения и устойчивую динамику на повышенных скоростях. Применение сервоприводов снижает риск сбоев в работе оборудования и способствует точному позиционированию инструмента при резке сложных контуров.

Система управления ZXT

Система управления плоттером состоит из платы управления, специализированного программного обеспечения и панели оператора. Интерфейс поддерживает несколько языков, что упрощает настройку оборудования и работу оператора.

Обрабатываемые материалы

Картон
Картон
Углеволокно / карбон
Углеволокно / карбон
Ткань
Ткань
Акустическая панель
Акустическая панель
EVA / этиленвинилацетат
EVA / этиленвинилацетат
ПВХ
ПВХ
Пенокартон KT / пенопластовый лист KT
Пенокартон KT / пенопластовый лист KT
Стекловолокно
Стекловолокно
Самоклеящаяся бумага/ стикерный материал
Самоклеящаяся бумага/ стикерный материал

Характеристики

Рабочая зона, мм 1600x2500
Макс. скорость резки, мм/с 1800
Ускорение, мм/с² 3000–5000
Скорость всасывания вакуумной системы, м/с 20
Макс. толщина резки, мм 100
Поддерживаемые операционные системы Windows 7/8/10
Поддерживаемые форматы файлов AI, PLT, DXF, DST, DSB
Мощность вакуумного насоса, кВт 7,5
Напряжение питания, В 110/220/380 ±10%
Мощность, кВт 7,5
Частота, Гц 50/60
Габариты (ДxШxВ), мм 3620x2350x1300
Вес, кг 1250
