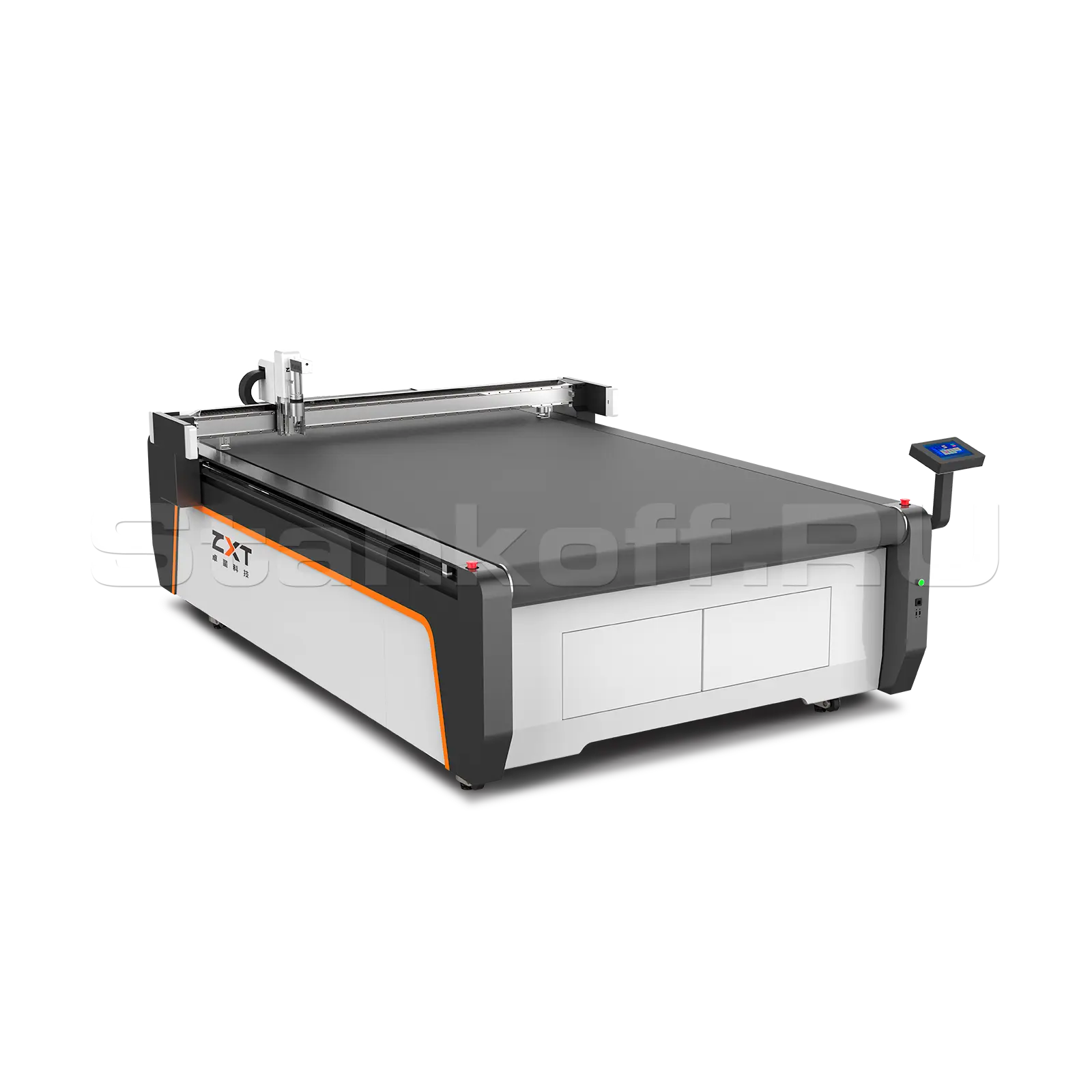

Режущий планшетный плоттер с конвейерным столом ZX-1830VA

Name: Режущий планшетный плоттер с конвейерным столом ZX-1830VA
Price: 2623347 RUB
Availability: PreOrder
Rating: 5 (1 reviews)

/ 3

Сравнить Вопросы

Краткие характеристики

Артикул: ZX-1830VA
Размеры рабочего поля, мм: 1800 × 3000
Толщина резки, мм: до 100
Макс. потребляемая мощность, кВт: 9,5
Частота напряжения, Гц: 50
Напряжение, В: 110; 220; 380

Все характеристики

Модели серии

Все товары

ZX-1625VA

ZX-2525VA

ZX-2535VA

Цена под заказ

2 623 347 ₽

Куда отправить КП?

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Алексей Ендуганов

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Режущий плоттер ZX-1830VA с конвейерным столом предназначен для высокоточной раскройки мягких и среднежестких материалов в рекламном, упаковочном, текстильном, обувном и производственном сегменте. Рабочая зона 1800×3000 мм позволяет обрабатывать крупноформатные заготовки из ткани, кожи, меха, ПВХ, EVA, картона, пеноматериалов, ковровых покрытий, композитов, акустических панелей и других листовых или рулонных материалов.

Преимущества

Конвейерный рабочий стол
Конвейерная рабочая поверхность обеспечивает автоматическую подачу материала через зону резки, снижает необходимость ручной перекладки и повышает производительность при серийной обработке.
Модульная система держателя инструмента
Инструменты быстро устанавливаются и заменяются, поэтому станок легко адаптируется под разные производственные задачи.
Работа с материалами разной толщины
При использовании электрического осциллирующего инструмента максимальная толщина резки составляет до 10 мм.
При установке пневматического осциллирующего инструмента, доступного в качестве дополнительной опции, — до 100 мм. Это расширяет возможности оборудования при работе с EVA, пеноматериалами, картоном, ковровыми покрытиями, техническими материалами и другими мягкими или среднежесткими заготовками.
Совместимость с популярными форматами файлов
Поддержка AI, PLT, DXF, DST, DSB упрощает интеграцию оборудования в существующий производственный процесс.
Быстрая адаптация под разные задачи
Станок легко перенастраивается для работы с различными материалами и видами обработки, что особенно удобно для производств с большим ассортиментом изделий.

Конструктивные особенности

Конструкция станины

Цельносварная станина из профильной трубы толщиной 5 мм обеспечивает жесткость конструкции и стабильность перемещения портала. Посадочные поверхности под направляющие и зубчатые рейки проходят фрезерную обработку, что повышает точность сборки и устойчивость станка при работе на высоких скоростях.

Электрический осциллирующий инструмент

Электрический осциллирующий инструмент используется для резки мягких и среднежестких материалов за счет быстрых возвратно-поступательных движений ножа. Такой принцип работы позволяет аккуратно раскраивать материалы без сильного продавливания и деформации кромки. Инструмент подходит для обработки кожи, картона, сотовых материалов, ПВХ, винила и других листовых заготовок небольшой толщины. Максимальная толщина резки составляет 10 мм.

Держатель инструмента

Держатель инструмента выполнен по модульному принципу, что упрощает установку и замену рабочих модулей. При необходимости расширения перечня выполняемых операций оборудование можно дооснастить дополнительными инструментами под конкретные задачи.
Совместимые инструменты: осциллирующий нож, дисковый нож, биговальный инструмент, пневматический нож, инструмент для половинного реза и другие модули.

Вакуумный насос

Высокопроизводительный вихревой вакуумный насос обеспечивает надежную фиксацию материала на рабочем столе и предотвращает смещение заготовок во время резки. Это позволяет выполнять обработку на высоких скоростях и за один проход, в том числе при работе с небольшими деталями и гибкими материалами. Насос также может использоваться для воздушного поддува при загрузке рулонных материалов на конвейерный стол. Для снижения уровня шума в комплект поставки входит глушитель.

Рабочий стол

Рабочий стол выполнен из авиационного алюминия и оснащен внутренней системой каналов для равномерного распределения вакуума по всей площади платформы. Во время работы под опорной поверхностью заготовки создается разрежение, за счет чего атмосферное давление надежно прижимает материал к поверхности стола. Это снижает риск смещения заготовки при резке и обеспечивает стабильное качество обработки.

Косозубые передачи шестерня–рейка по осям X–Y

По осям X–Y в станке используются косозубые реечные передачи, которые обеспечивают точное и стабильное перемещение портала. По сравнению с ременной передачей такая конструкция отличается большей несущей способностью, более высокой точностью позиционирования, устойчивостью при работе на высоких скоростях и увеличенным сроком службы.

Серводвигатели Panasonic

В станке используются серводвигатели Panasonic, которые обеспечивают стабильную работу привода, высокую точность перемещения и устойчивую динамику на повышенных скоростях. Применение сервоприводов снижает риск сбоев в работе оборудования и способствует точному позиционированию инструмента при резке сложных контуров.

Система управления ZXT

Система управления плоттером состоит из платы управления, специализированного программного обеспечения и панели оператора. Интерфейс поддерживает несколько языков, что упрощает настройку оборудования и работу оператора.

Обрабатываемые материалы

Самоклеящаяся бумага/ стикерный материал

Характеристики

Рабочая область
Размеры рабочего поля, мм	1800 × 3000
Толщина резки, мм	до 100
Двигатели и приводы
Макс. потребляемая мощность, кВт	9,5
Частота напряжения, Гц	50
Напряжение, В	110; 220; 380
Мощность вакуумного насоса, кВт	7.5
Интерфейс и форматы
Поддерживаемые графические форматы	AI; DSB; DST; DXF; PLT
Скорость и точность
Скорость резки, м/мин	до 1800
Скорость всасывания вакуумной системы, м/с	20
Ускорение, мм/с²	3000 – 5000
Тип инструмента в комплекте	Электрический осциллирующий
