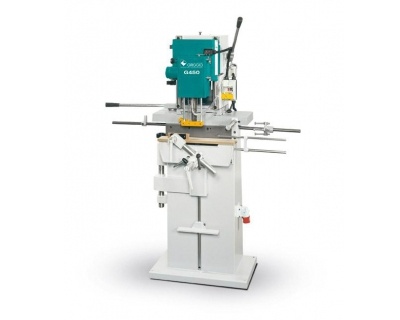

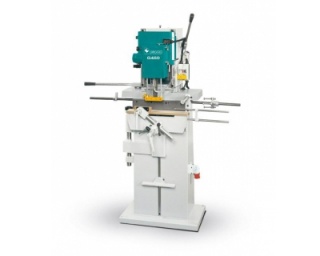

Сверлильно-пазовальные станки Griggio серии TRC

Сверлильно-пазовальные станки TRC/N –TRC/S применяются для сверления глухих и сквозных отверстий, например в дверных проемах, оконных рамах, в столярных изделиях, а также при выборке пазов в деталях мебели, чтобы в последующем установить фурнитуру. Материалом изготовления изделий может быть массив или более простой материал – МДФ. Сверлильно-пазовальные станки TRC/N –TRC/S представлены в 4-х комплектациях: с фиксированным столом, наклонным, поворотным столом и четвёртый вид – станок TRC/S с фиксированным столом, но наклонной головкой. Выбор нужного станка зависит от поставленной вами цели и лежит в ваших руках.

Артикул Рабочая поверхность стола, мм Продольный ход шпинделя, мм Поперечный ход шпинделя, мм Вертикальный ход шпинделя, мм Тип стола Мощность, кВт Добавить в список Цена
TRC/N 565х315 240 160 / 180 180 опционно 1,5
248 654 руб
261 741 руб
TRC/S В наличии 530х230 200 200 150 опционно 1,5
172 453 руб
181 530 руб
Сверлильно-пазовальные долбежные станки Houfek серии VD 20

Станки сверлильно-пазовальные (долбежные) серии VD 20 можно отнести к классу комбинированных станков. Операции сверления и пазования. Станки VD 20 вобрали в себя самые лучшие качества от соседних моделей: тяжелую и прочную конструкцию от сверлильно-пазовального станка VD26 и небольшую стоимость от долбяка VD16. Перемещения сверлильно-пазовальной головки осуществляются по стальным закаленным направляющим, что обеспечивает стабильную и высокоточную работу подвижных частей в течение длительного периода эксплуатации. Заготовка фиксируется на неподвижном рабочем столе пазовалки. Быстрозажимной патрон долбежки с широким пределом по диаметрам хвостовой части режущего инструмента.

Артикул Рабочая поверхность стола, мм Продольный ход шпинделя, мм Поперечный ход шпинделя, мм Вертикальный ход шпинделя, мм Тип стола Мощность, кВт Добавить в список Цена
VD 20 F 600х300 230 240 160 фиксированный стол 1,5 (2,2)*
VD 20 R 700х400 340 240 160 стол с вращением 1,5 (2,2)*
VD 20 RL 700х400 190 320 160 наклон стола и вращение рабочего шпинделя 1,5 (2,2)*
Станки сверлильно-пазовальные (долбежные) Houfek серии VD26

Одно из главных преимуществ деревообрабатывающих сверлильно-пазовальных (долбежных) станков VD26 – их уникальные характеристики. Сколько производителей сверлильно-пазовальных станков могут похвастаться массой 600 кг?Перемещения сверлильно-пазовальной головки чешского станка VD26 осуществляются по стальным закаленным направляющим, что обеспечивает стабильную и высокоточную работу подвижных частей в течение длительного периода эксплуатации. Заготовка фиксируется на неподвижном рабочем столе пазовалки. Быстрозажимной патрон с широким пределом по диаметрам хвостовой части режущего инструмента – не надо под каждый диаметр хвостовика иметь свою цангу, что экономит деньги и упрощает работу.

Артикул Рабочая поверхность стола, мм Продольный ход шпинделя, мм Поперечный ход шпинделя, мм Вертикальный ход шпинделя, мм Тип стола Мощность, кВт Добавить в список Цена
VD 26 F 800х400 255 335 250 фиксированный стол 2,2 (3,0*)
VD 26 LC 800х400 255 335 250 стол наклоняется в двух плоскостях 2,2 (3,0*)
VD 26 R 800х400 355 335 250 стол с вращением 2,2 (3,0*)
VD 26 RL 800х400 250 330 250 наклон стола и вращение рабочего шпинделя 2,2 (3,0*)
Сверлильно-пазовальные станки Rojek серии VDA

Сверлильно-пазовальные станки VDA предназначены для получения глухих и сквозных отверстий, а также для получения цилиндрических пазов в заготовках из древесины или материалах со сходными свойствами. Основные области применения пазовалки VDA – производство окон, дверей, лестниц, стульев, столов, рамочных фасадов и т.д.

Артикул Рабочая поверхность стола, мм Продольный ход шпинделя, мм Поперечный ход шпинделя, мм Вертикальный ход шпинделя, мм Тип стола Мощность, кВт Добавить в список Цена
VDA-315 460х190 180 135 125 фиксированный стол -
VDA-316 В наличии 460х190 220 135 125 стол с вращением 2,2
VDA-320 600х290 230   150 наклон стола и вращение рабочего шпинделя 2,2

Предназначен для выборки пазов и сверления отверстий в изделиях из древесины. Мощность 1,1 кВт; ход шпинделя 120х25 мм; масса 490 кг

792 751 руб   834 475 руб


Предназначен для выборки пазов и сверления отверстий в изделиях из древесины в условиях мелкосерийного производства. Станина станка – сварная коробчатой формы, на которой смонтированы рабочий стол и сверлильно-пазовальное устройство. На рабочем столе заготовка фиксируется при помощи кулачкового прижима и упора-ограничителя. Сверлильно-пазовальный узел включает шпиндель и механизм перемещения. Продольно-поперечное перемещение осуществляется за счет специального крестового стола, а подъем-опускание за счет вращения маховика. Зажим режущего инструмента в шпинделе осуществляется при помощи патрона Westcott.

Артикул Рабочая поверхность стола, мм Продольный ход шпинделя, мм Поперечный ход шпинделя, мм Вертикальный ход шпинделя, мм Тип стола Мощность, кВт Добавить в список Цена
LBM 200 В наличии 600 х 320 245 205 150 наклон шпинделя ± 45° 2,2 (3)*

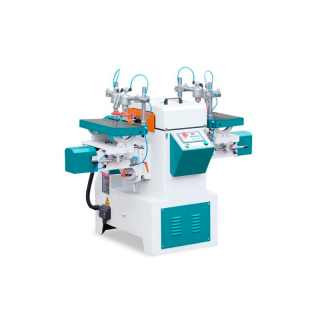

Предназначен для одновременного сверления отверстий, фрезерования и выборки пазов для петель, личинки корпуса замка в дверном полотне и коробке. Автомат; общая мощность 3,67 кВт; масса 600 кг

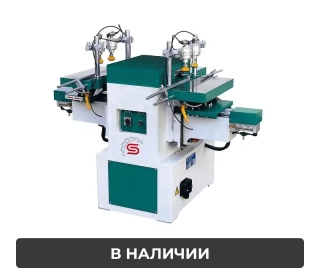

Предназначен для нарезания продольных пазов и гнезд под шип, сверления отверстий. Столы наклоняются в 2-х плоскостях. Точная регулировка наклона стола вперед/назад осуществляется по угловой шкале +/-45 град. Точная регулировка наклона стола влево/вправо осуществляется по угловой шкале +/-20 град. Рабочие столы регулируются по высоте и углу наклона независимо друг от друга. Два рабочих стола позволяют увеличить производительность. Быстрая настройка на нужный размер. Глубина паза регулируется концевым выключателем. Ширина паза удобно регулируется с помощью цифрового счетчика. Высокая скорость обработки. Надежная конструкция. Станок может работать в карусельном режиме.

Артикул Рабочая поверхность стола, мм Продольный ход шпинделя, мм Поперечный ход шпинделя, мм Вертикальный ход шпинделя, мм Тип стола Мощность, кВт Добавить в список Цена
MS 3112 В наличии   120 60 80 стол наклоняется в двух плоскостях 2,2

VD16 можно отнести к классу комбинированных станков. Операция сверления (получение глухих и сквозных отверстий с применением специального режущего инструмента – сверла) и операция пазования (получение овальных глухих и сквозных пазов с применением специального режущего инструмента – пазовой фрезы или концевой фрезы). Перемещения сверлильно-пазовальной головки станка VD16 осуществляются по стальным закаленным направляющим. Заготовка фиксируется на неподвижном рабочем столе пазовалки. Быстрозажимной патрон с широким пределом по диаметрам хвостовой части режущего инструмента. Надежный винтовой эксцентриковый прижим обеспечит четкую фиксацию заготовки на столе долбежки непосредственно в месте обработки.

Артикул Рабочая поверхность стола, мм Продольный ход шпинделя, мм Поперечный ход шпинделя, мм Вертикальный ход шпинделя, мм Тип стола Мощность, кВт Добавить в список Цена
VD16 500х200 150 200 150 фиксированный стол 1,1

Станок предназначен для обработки деталей из древесины различных пород путём их сверления и фрезерования для получения отверстий круглой и овальной формы. Станок может быть использован для изготовления деталей мебели, моделей, спортинвентаря и других изделий.

Артикул Рабочая поверхность стола, мм Продольный ход шпинделя, мм Поперечный ход шпинделя, мм Вертикальный ход шпинделя, мм Тип стола Мощность, кВт Добавить в список Цена
СВПГ-1Е(К) 580х320 220 150 150 наклон стола 45° 1,5

предназначен для выборки пазов и сверления отверстий в изделиях из древесины в условиях мелкосерийного производства. Станина станка - сварная коробчатой формы, на которой смонтированы рабочий стол и сверлильно-пазовальное устройство. На рабочем столе заготовка фиксируется при помощи кулачкового прижима и упора-ограничителя. Сверлильно-пазовальный узел включает шпиндель и механизм перемещения. Продольно-поперечное перемещение осуществляется за счет специального крестового стола, а подъем-опускание за счет вращения маховика. Зажим режущего инструмента в шпинделе осуществляется при помощи набора цанг.

Артикул Рабочая поверхность стола, мм Продольный ход шпинделя, мм Поперечный ход шпинделя, мм Вертикальный ход шпинделя, мм Тип стола Мощность, кВт Добавить в список Цена
СВПГ-1И 550х320 150 150 120 фиксированный стол 2,2

На сайте Станкофф.RU вы можете купить сверлильно-пазовальные (долбежные) станки ведущих производителей: Griggio, Houfek, Rojek, ZMM Stomana, а также российских и китайских производителей. В наличии и под заказ более 17 моделей сверлильно-пазовальных станков по лучшим ценам. Только выгодные предложения с подробными описаниями и фото. Уточняйте цены у менеджеров.

Назначение и характеристики

Технологических возможностей традиционного сверлильного оборудования недостаточно для изготовления пазов и выемок сложной закругленной формы. При выполнении операций по созданию глухих или сквозных гнезд используются специализированные технические средства. Долбежный станок по дереву и сверлильно-пазовальные установки применяются для обработки заготовок с трудным доступом к заданной точке поверхности, и позволяют получать качественный результат при небольшом расстоянии для выхода инструмента.

Сверлильно-пазовальные станки, представленные на нашем сайте, относится к универсальным видам оборудования и имеет дополнительные функции профилирования и фрезерования. Функциональность агрегата обеспечена боковой подачей режущего инструмента. Устройства работают с возвратно-поступательным или качательным движением рабочей головки. Последний тип станков используется для формирования отверстий, не подлежащих клеевой обработке. Технология применяется редко, так как не позволяет получить гладкую внутреннюю поверхность, способную обеспечить качественную адгезию.

При производстве мебели и столярных изделий изготовление технологических пазов овальной или прямоугольной формы необходимо для последующей сборки:

  • оконных и дверных элементов;
  • деталей мебели, спортивного инвентаря;
  • судовых и вагонных модулей;
  • установки замков и фурнитуры.

Надежные универсальные конструкции позволяют легко перенастраивать агрегат при изменении производственных задач, а разработанные для интенсивных нагрузок механизмы длительно выдерживают условия напряженной работы.

Классификация и описание видов

Оборудование классифицируют по типу режущего инструмента. Долбежно-пазовальный станок цепного типа использует при обработке сменную шину с фрезерными цепочками, размер которых выбирается по параметрам изготавливаемого отверстия. При выборке пазов в другом типе станков применяется специальное долото с полой внутренней частью и вращающимся внутри сверлом, которое имеет режущие кромки на торце и боковых сторонах детали.

Оснащение плоскими резцами позволяет относить устройства к резцедолбежным агрегатам, выполняющим при работе зубьев, расположенных в нижней части инструмента, одновременное удаление стружки. В станке используются однозубые или двузубые концевые фрезы, формирующие поверхность паза с соответствующим типу расходного инструмента радиусом закругления.

Особенности выбора

Выбор модели долбежного станка определяет характер выполняемых работ. Оценка технических данных установок производится по основным показателям:

  • максимальная длина и глубина отверстий;
  • величина вертикального хода рабочей головки;
  • мощность двигателя;
  • частота вращения шпинделя.

Агрегат базируется на устойчивом основании. Столешницу сверлильно-пазовального станка по дереву производители изготавливают в виде фиксированной, наклонной или поворотной конструкции. Возможность устанавливать стол под уклоном позволяет увеличить ход рабочей головки и расширить параметры получаемых отверстий. Подача заготовки выполняется автоматически, станки с ручным управлением в числе современных модификаций встречаются довольно редко из-за трудоемкости использования и низкой производительности.

Новое поколение сверлильно-пазовального оборудования, предлагаемого компанией Станкофф.RU, оснащается мощными асинхронными двигателями, позволяющими шпинделю вращаться с высокими оборотами и создавать гладкую поверхность паза. Станки оборудованы магнитным пускателем, предотвращающим несанкционированный запуск устройства, и имеют надежную систему защиты для безопасной работы персонала. Мягкий ход шпиндельной бабки обеспечивает пневматический амортизатор, а регулировка скорости перемещения выполняется простым и удобным способом.
