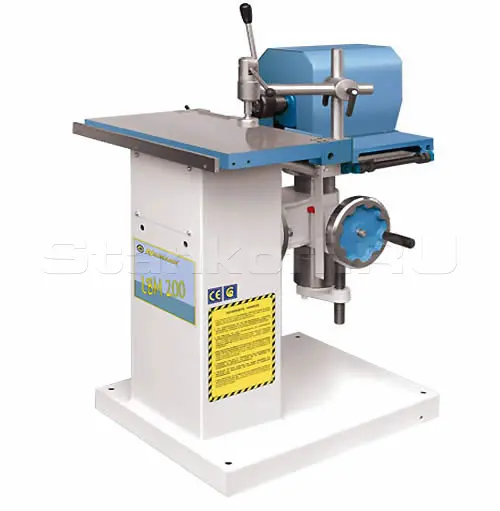

Сверлильно-пазовальный станок LBM 200

Наличие уточняйте

Гарантия
Сервис
Лизинг
Нужна консультация?

Денис Полуэктов

Хотите мы Вам перезвоним? Да

Статьи и обзоры, связанные с LBM 200

Предназначен для выборки пазов и сверления отверстий в изделиях из древесины в условиях мелкосерийного производства.
Станина станка – сварная коробчатой формы, на которой смонтированы рабочий стол и сверлильно-пазовальное устройство.

На рабочем столе заготовка фиксируется при помощи кулачкового прижима и упора-ограничителя.
Сверлильно-пазовальный узел включает шпиндель и механизм перемещения. Продольно-поперечное перемещение осуществляется за счет специального крестового стола, а подъем-опускание за счет вращения маховика. Зажим режущего инструмента в шпинделе осуществляется при помощи патрона Westcott

Схемы обработки

 Многошпиндельный сверлильно-пазовальный станок МХ 6414, схема обработки  Многошпиндельный сверлильно-пазовальный станок МХ 6414, схема обработки   Многошпиндельный сверлильно-пазовальный станок МХ 6414, схема обработки

Область применения

Применяется в столярно-строительном и мебельном производстве.

Конструктивные особенности

Сверлильно-пазовальный станок LBM 200, на столе установлено 2 эксцентриковых прижима На столе установлено 2 эксцентриковых прижима для надежной фиксации заготовки.

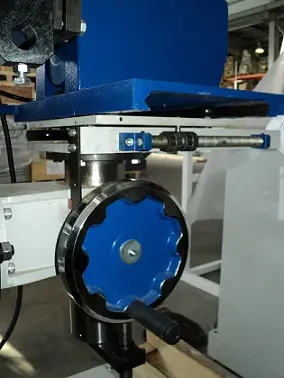

Сверлильно-пазовальный станок LBM 200, регулировка шпинделя по высоте Регулировка шпинделя по высоте осуществляется с помощью удобного маховика.
Сверлильно-пазовальный станок LBM 200, угол наклона шпинделя 45 градусов Угол наклона шпинделя ± 45 градусов легко задается по угловой линейке.
Сверлильно-пазовальный станок LBM 200, ход шпинделя в продольном и поперечном направлении регулируется с помощью упоров Ход шпинделя в продольном и поперечном направлении регулируется с помощью упоров.
Сверлильно-пазовальный станок LBM 200, универсальный патрон под любой диаметр хвостовика Универсальный патрон под любой диаметр хвостовика, производство Италия.

Стандартная комплектация

  • 2 эксцентриковых прижима
  • Универсальный патрон Westcott под любой диаметр хвостовика


Дополнительная комплектация:

  • устройством для пошагового сверления (16-22-25-32 мм);
  • поворотной направляющей линейкой.
Сверлильно-пазовальный станок LBM 200

Устройство пошагового сверления

Сверлильно-пазовальный станок LBM 200

Сверлильная голова в наклоненном положении


Производитель: ZMM STOMANA

Родина бренда: Болгария

Рабочая поверхность стола, мм

600х320

Угол  поворота стола шпинделя в горизонтальной плоскости, град

± 45°

Продольный ход шпинделя, мм

 240

Поперечный ход шпинделя, мм

200

Вертикальный ход шпинделя, мм

150

Диаметр высверливаемых отверстий, мм

1 ÷ 20

Частота вращения инструмента, об/мин

2 860

Мощность эл/двигателя, кВт

2,2

Габариты, мм

1164х724х1080

Масса, кг

180

Отзывы о Сверлильно-пазовальном станке LBM 200


Пока нет отзывов на данный товар.


Оставить свой отзыв

Ваш отзыв поможет другим людям сделать выбор. Спасибо, что делитесь опытом!

В отзывах запрещено:
Использовать нецензурные выражения, оскорбления и угрозы;
Публиковать адреса, телефоны и ссылки содержащие прямую рекламу;
Писать отвлеченные от темы и бессмысленные комментарии.

Информация не касающаяся товара будет удалена.

Внешний вид товара может отличаться от фотографий на сайте. Несовпадение внешнего вида и комплектности реального товара с фотографиями на сайте не является показателем ненадлежащего качества товара.

Информация о товаре, его технических характеристиках и комплектации приводится в соответствии с общедоступными источниками информации. Технические характеристики и комплектация товара могут быть изменены производителем без предварительного уведомления. Уточняйте важные для Вас параметры у наших менеджеров.

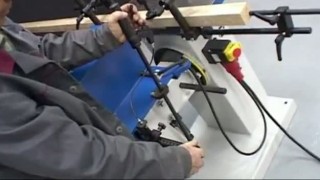

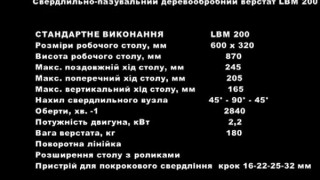

Видео Сверлильно-пазовального станка LBM 200
