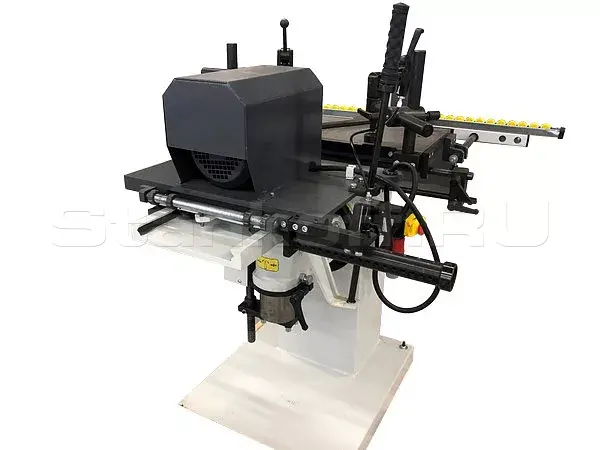

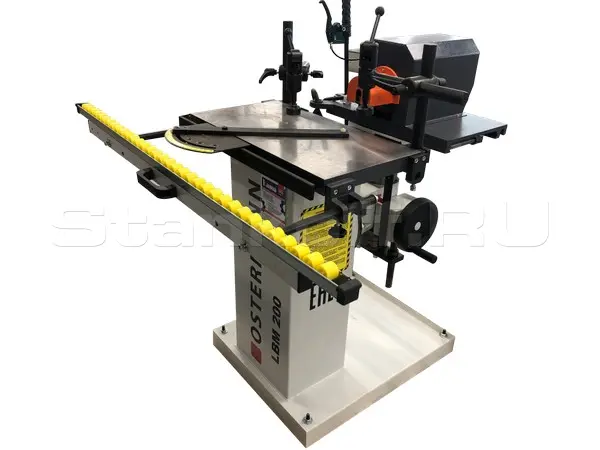

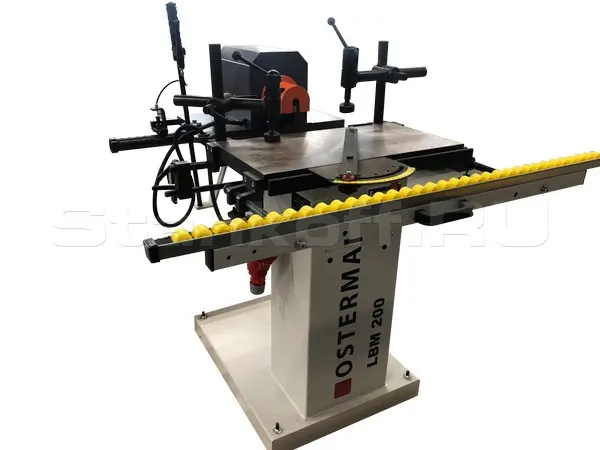

Сверлильно-пазовальный станок OSTERMANN LBM 200 MAXI
/ 9
Краткие характеристики
Артикул
LBM 200 MAXI
| Размеры рабочего стола, мм | 600 х 200 |
| Продольный ход, мм | 245 |
| Поперечный ход, мм | 205 |
| Вертикальный ход, мм | 150 |
| Диаметр сверления отверстий, мм | 1 - 20 |
| Частота вращения, об/мин | 2830 |
| Габаритные размеры ДхШхВ, мм | 900 х 1500 х 1230 |
| Вес, кг | 180 |
Конструктив
Предназначен для выборки пазов и сверления отверстий в изделиях из древесины.
Область применения
Предприятия и цеха по производству столярно-строительных изделий, мебели и другие деревообрабатывающие производства.
Схема обработки
Конструктивные особенности

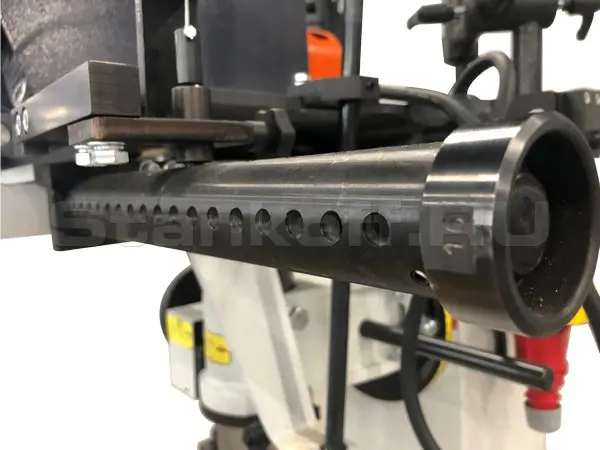

Устройство для пошагового сверления
С длиной шагов (16-22-25-32 мм) позволяет выполнять пошаговое сверление отверстий. Легкая перенастройка поворотным механизмом, не требует специальных навыков от оператора.

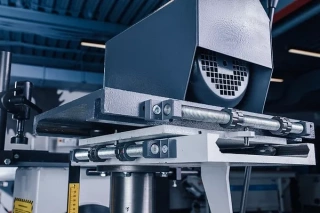

Расширительное устройство рабочего стола
Позволяет выполнять обрабоку крупногабаритных заготовок.
Угловой упор
Позволяет выполнять базирование заготовки под углом к сверлильно пазовальному узлу, отслеживание значения угла, отслеживается по шкале.

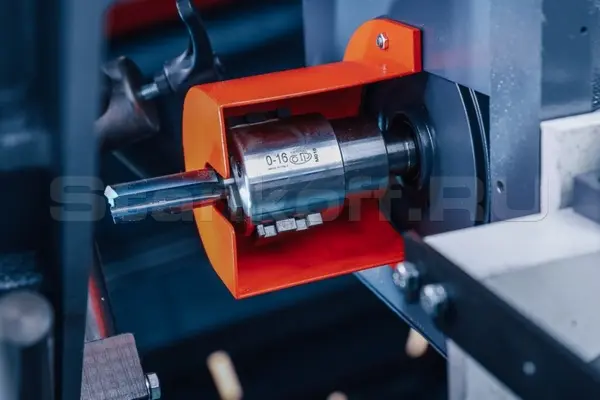

Универсальный патрон WESTCOTT (ИТАЛИЯ)
Настраивается на любой диаметр хвостовика от 0 - 16 мм, нет необходимости менять цанги.

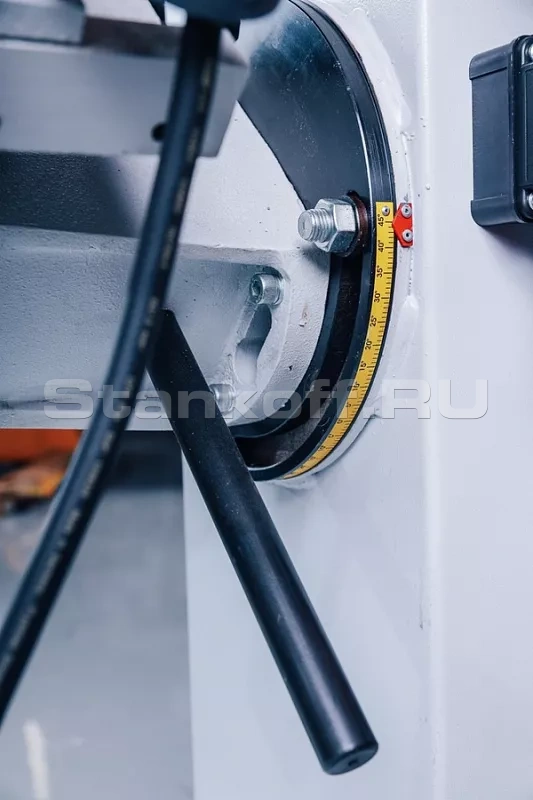

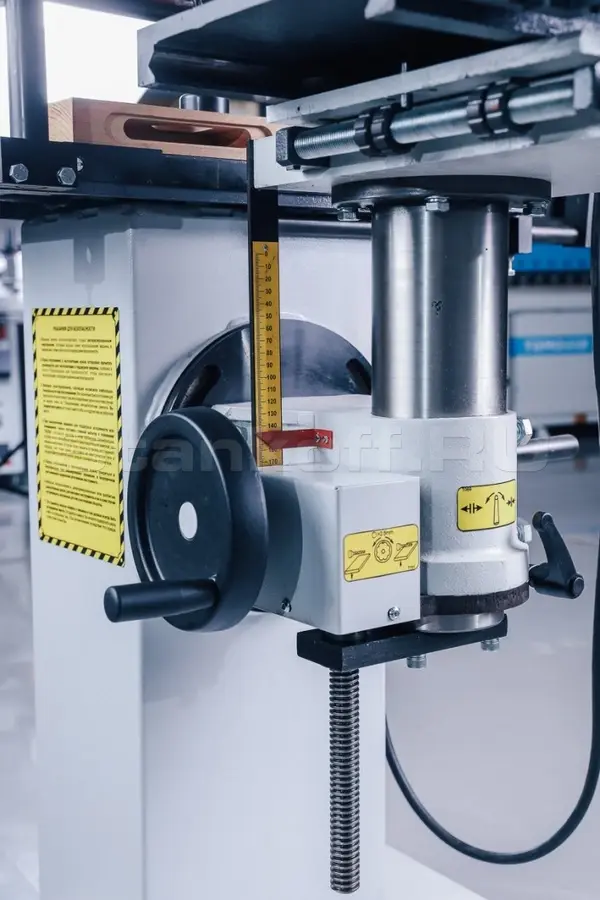

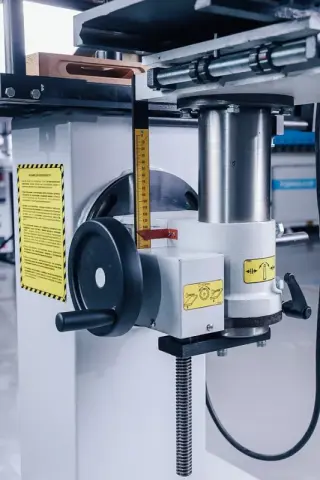

Настройка положения сверлильно-пазовального узла
Настройка высоты и наклона пазовального узла осуществляется с помощью маховика и удобных рукояток. Выставленные размеры удобно определяются по миллиметровой и угловой шкалам.
Перемещение узла вверх/вниз осуществляется на мощном, калиброванном стальном цилиндре с помощью червячной передачи, что гарантирует стабильность размера в процессе работы.
Перемещение узла вверх/вниз осуществляется на мощном, калиброванном стальном цилиндре с помощью червячной передачи, что гарантирует стабильность размера в процессе работы.
Настройка размера паза
Настройка глубины и ширины паза выполняется при помощи удобных упоров, что гарантирует стабильность выставленного размера.

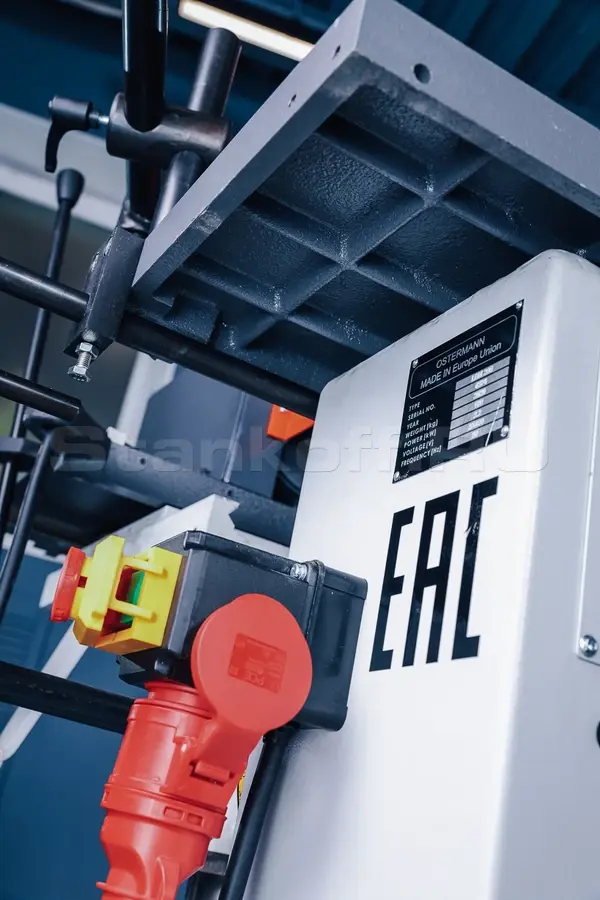

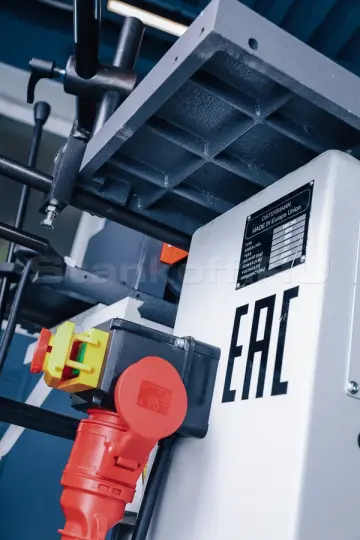

Литой чугунный стол
Из виброустойчивого чугуна усиленного ребрами жесткости обеспечивает идеальную геометрию базовой поверхности обработки, размеров паза/отверстия и полное гашение вибрации.

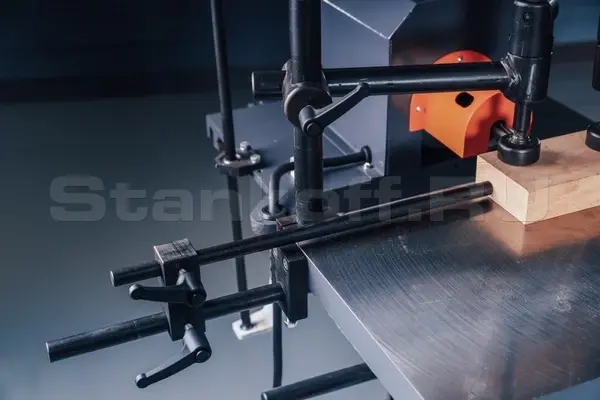

Эксцентриковые прижимы
В базовой комплектации станок оснащен 2-мя эксцентриковыми прижимами для надежной фиксации заготовки.
Базирующий упор
Предназначен для быстрого и удобного базирования заготовки.
Характеристики
| Размеры рабочего стола, мм | 600 х 200 |
| Продольный ход, мм | 245 |
| Поперечный ход, мм | 205 |
| Вертикальный ход, мм | 150 |
| Диаметр сверления отверстий, мм | 1 - 20 |
| Частота вращения, об/мин | 2830 |
| Габаритные размеры ДхШхВ, мм | 900 х 1500 х 1230 |
| Вес, кг | 180 |
