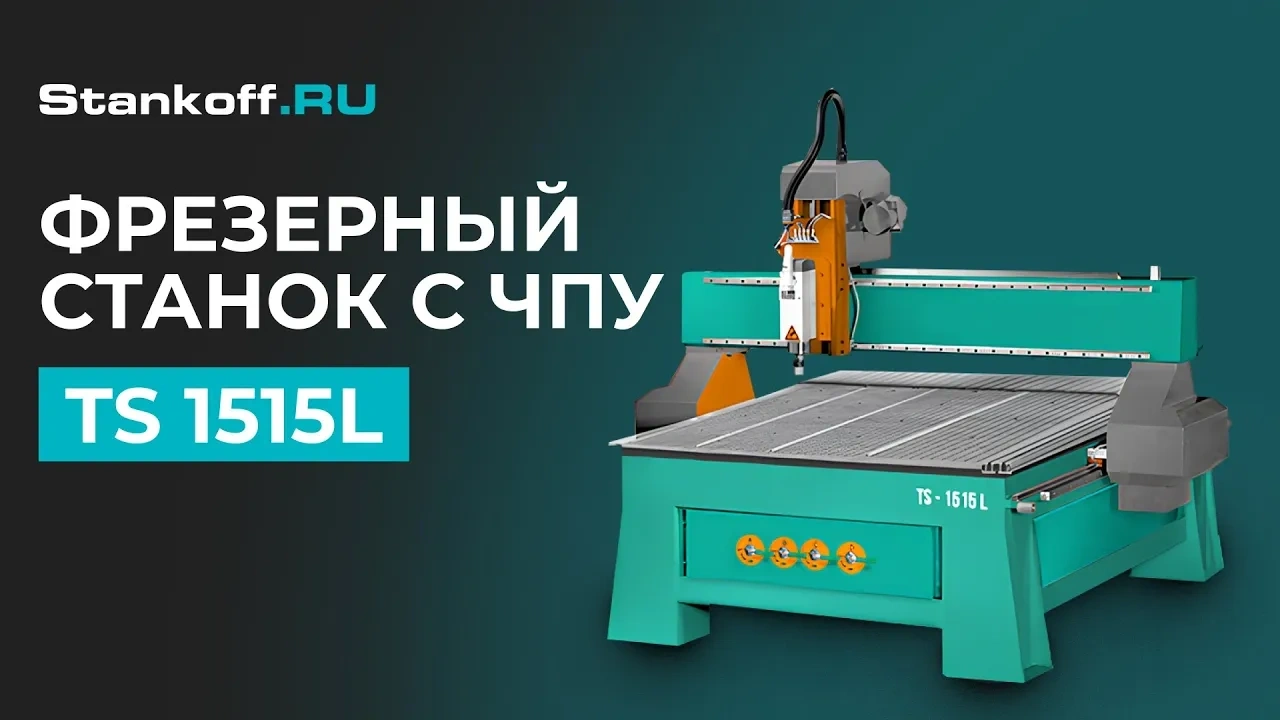

Фрезерный станок с ЧПУ TS 1515L (3,2 кВт)

Конструктив

Станок модели TS 1515 L – является фрезерным станком с ЧПУ, и предназначен для обработки дерева, ДСП, МДФ, фанеры, любые полистиролы, искусственный камень, акриловое стекло и оргстекло, модельный пластик. Данный станок используется для выполнения фрезерных работ на плоских заготовках, для гравировальных работ и резьбы по дереву.

Область применения

Применяется для гравировки и раскроя в различных отраслях промышленности, бизнесе и хобби: изготовление мебели и элементов (фасады, кровати, зеркала и др.), ювелирные мастерские, гравировочные мастерские, радиотехника (изготовление плат), изготовление сувениров и скульптур, изготовление прототипов любых товаров или форм, резка пластика и плёнок, черчение, шлифовка сложных поверхностей, изготовление рекламы и др.

Комлпектация

Станок TS 1515L 1 шт
Шпиндель 3,2 кВт 1 шт
Водяной насос для охлаждения шпинделя ( для шпинделя с вод. охл. ) 1 шт
Шкаф электронного управления встроенный 1 шт
Аспирационный кожух 1 шт
Вакуумная подготовка 1 шт
Программное обеспечение NC Studio 1 комп
Начальный комплект фрез 1 комп
Цанга ER 20 1 шт
Набор приспособлений для прижима заготовки 1 комп
ЗИП 1 комп
Датчик измерения длины инструмента и высоты 1 шт

Конструктивные особенности


Станина из толстолистового уголка и профилей прямоугольного сечения

За счет специальной обработки отжигом, обеспечивают высокую жесткость конструкции, а также долговечность эксплуатации станка без потери точностных параметров. Отсутствие вибрации - достигается высокая точность обработки.

Вакуумный стол

Позволяет быстро и неподвижно установить заготовку на рабочий стол за счет мощной вакуумной станции 5,5 кВт. Это позволяет экономить время на установку. Также заготовку на стол можно крепить механически при помощи струбцин, для этого на столе есть Т-образный профиль.
Высокоточные направляющие

Высокоточные направляющие

Линейные направляющие повышенной твердости, обеспечивают высокую точность перемещения по осям X, Y и Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.

Косозубая рейка

Передача по осям X, Y станка осуществляется косозубой зубчатой рейкой. За счет применения косозубой рейки увеличивается сцепление в паре рейка-шестерня, что дает увеличение точности при работе станка. Косая рейка имеет также и скоростные преимущества перед рейкой прямой, увеличивая скорость холостого перемещения до 30 м/мин.
Высокопрецизионные винтовая пара

Высокопрецизионные винтовая пара

Сечение 20 мм. Исключен люфт а также обеспечивается высокоточное перемещение шпинделя по оси Z.

Шаговый двигатель (Leadshine)

Установленные на каждом узле для перемещения по осям X, Y и Z.

Шпиндель 3,2 Вт

За счет высокой частоты вращения осуществляет обработку деталей из древесины, пластика, акрилового стекла для изготовления рекламы и сувенирной продукции.

Встроенный электро-шкаф

Электронный блок управления с комплектующими ведущих мировых производителей.

Система управления

Самая доступная и надежная систем управления «NC STUDIO». Полная поддержка 3D-обработки, возможность редактировать и создавать программы непосредственно у станка, простой и понятный графический интерфейс системы. Система обеспечивает высокую производительность и качество получаемой продукции, малое время настройки и легкость в управлении. Для установки необходимо установить Плату NC STUDIO в системный блок и подключить при помощи DATA кабеля со станком.

Датчик измерения длины инструмента и высоты заготовки

Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы.

Характеристики

Перемещения
Ход по оси X, мм 1530
Ход по оси Y, мм 1530
Ход по оси Z, мм 300
Тип направляющих (X,Y,Z) Линейные квадратного типа
Тип механизма привода (X,Y) косозубая передача шестерня-рейка
Тип механизма привода Z шарико-винтовая передача
Тип двигателя привода (X,Y,Z) шаговый
Макс. скорость позиционирования, м/мин 10
Макс.скорость перемещений, м/мин 10
Шпиндель
Тип охлаждения шпинделя Водяное
Максимальная частота вращения шпинделя, об/мин 24000
Тип цанги ER20
Мощность шпинделя, кВт 3,2
Программно - аппаратные характеристики
Команды управляющих программ G code
Система управления NC Studio
Электропитание
Напряжение, В 380
Габаритные параметры станка
Длина станка, мм 2700
Ширина, мм 2300
Высота, мм 1900
Вес, кг 600
Транспортные габариты
Габаритные размеры станка, мм 2150 × 1750 × 1500
Пока нет отзывов об этом товаре. Будьте первым.

Оставить свой отзыв

Ваш отзыв поможет другим сделать выбор. Спасибо, что делитесь опытом!

В отзывах запрещены нецензурная лексика, реклама, контакты и оффтоп — такие отзывы удаляются.

Что входит в комплект станка TS 1515L?

Сергей Крылов Новичок
Что входит в комплект станка TS 1515L? Включил и работаешь или нужно будет докупать кучу всего?
0 0
Артём Эксперт Stankoff.RU Руководитель направления фрезерных и лазерных станков с ЧПУ, переработки отходов

В комплекте со станком идёт плата управления NC-Studio, щётка на шпиндель, виброопоры и струбцины для крепления заготовок. Что нужно будет подготовить с вашей стороны: • Компьютер для управления станком. Здесь два важных требования: ОС именно Windows 7 и наличие разъёма PCI на материнской плате. NC-Studio работает стабильно именно в этой связке, поэтому при подборе ПК на оба пункта стоит обратить внимание (PCI-разъём есть не на всех современных моделях). • Систему аспирации для удаления пыли и стружки — без неё не обойтись на любом фрезерном станке. Также для удобства крепления заготовок на столе вы можете сразу докупить вакуумный насос.

Ответ был полезен? 1 |

Как выбрать охлаждение шпинделя?

Максим Новичок
Здравствуйте! Думаем заказать станок TS 1515L. Никак не можем определиться с охлаждением шпинделя. Что лучше?
0 0
Артём Эксперт Stankoff.RU Руководитель направления фрезерных и лазерных станков с ЧПУ, переработки отходов

Водяное охлаждение выигрывает в тишине и стабильности отвода тепла на любых оборотах, но требует внимательности: нужно грамотно проложить шланги, следить за уровнем и чистотой жидкости, а в идеале поставить чиллер, который возьмёт терморегуляцию на себя. Воздушное охлаждение заметно шумное и хуже справляется, если в цеху выше 25 градусов, но зато оно предельно простое и неприхотливое — никаких трубок и помп. Именно поэтому его ставят на мощные промышленные станки с автосменой инструмента: там важнее исключить риск обрыва шлангов при быстрой смене фрез и обеспечить безотказную работу шпинделя на 9 кВт.

Ответ был полезен? |
