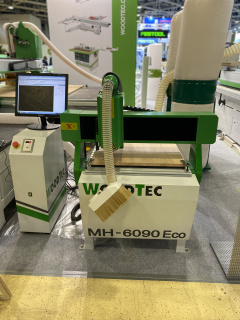

Фрезерно-гравировальный станок с ЧПУ WoodTec MH-6090 1,5 ECO

Name: Фрезерно-гравировальный станок с ЧПУ WoodTec MH-6090 1,5 ECO
Brand: WoodTec
Price: 349972 RUB
Availability: InStock
Rating: 5 (11 reviews)

В наличии

/ 2

Сравнить Вопросы (1)

WoodTec (Китай)

Краткие характеристики

Артикул: WoodTec MH-6090 1,5 ECO
Ход по оси X, мм: 600
Ход по оси Y, мм: 900
Ход по оси Z, мм: 80
Тип механизма привода (X,Y): ШВП
Тип двигателя привода (X,Y,Z): шаговый

Все характеристики

Модели серии

Все товары

WoodTec MH-1212

WoodTec MH-1212 2,2 ECO

349 972 ₽ обновлено 27 октября

Куда отправить КП?

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Олег Селезнев

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Надежно зарекомендовавший себя станок давно используют для выполнения фрезерных работ в 2D и 3D пространстве. В гравировальных работах и резьбах по дереву, различных отраслях промышленности, бизнесе и хобби. Основное использование — это изготовление дверей, мебели и элементов изделий в фасадах, ювелирных мастерских, изготовление сувениров, скульптур и многое другое.

Виды обрабатываемых материалов

Основное использование в обработке дерева, ДСП, МДФ, фанеры, любых полистиролов, искусственного камня, акрилового стекла и оргстекла, модельного пластика, цветного металла.

Схема обработки

Комплектация

№	Наименование	Кол-во, шт.	Примечание
1	Электрошпиндель, Китай (жидкостное охлаждение)	1	1,5 кВт 24 000 об/мин
2	Частотный преобразователь для плавного изменения оборотов электрошпинделя	1
3	Шкаф с электрокомпонентами станка	1
4	Плата NCStudio	1	NCStudio V5
5	Датчик измерения и калибровки инструмента	1	Ручное позиционирование
6	Рабочий стол с «T-пазами» для возможности механической фиксации	1
7	Шаговые электродвигатели осевого перемещения	3
8	Цилиндрические рельсы на трапециевидной опоре по осям X,Y и Z (комплект)	3
9	Шарико-винтовая передача по осям X, Y, Z	3
10	Набор фрез для обработки дерева / МДФ / ДСП	1
11	Набор цанг (комплект)	1	ER11
12	Набор гаечных ключей для обслуживания станка(комплект)	1
13	Струбцина для механического крепления деталей(комплект)	1
14	Ящик с ЗИП	1
15	Программное обеспечение	1	на русском языке
16	Руководство пользователя	1	на русском языке

Конструктивные особенности

Высокоточные цилиндрические линейные направляющие

Полированные валы на опоре. Алюминиевая опора устраняет основной недостаток направляющих валов - прогиб, и увеличивает грузоподъемность, жесткость и точность перемещения. Используются в качестве направляющих в системах точных линейных перемещений - линейных модулях, осях с ЧПУ, во фрезерных, гравировальных станках, 3D-принтерах.

Высокопрецизионные шариковинтовые пары

За счет практически полного исключения люфта обеспечивается высокоточное перемещение портала, суппорта и шпинделя по осям X, Y и Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.

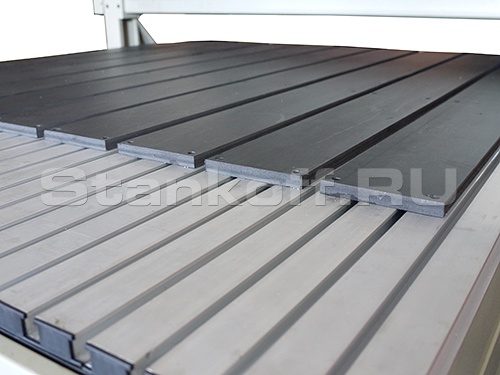

Рабочий стол с «Т» - пазами

Рабочий стол станка изготовлен из алюминия. Стол оснащен «Т» - пазами для механического крепления заготовок. Поверхность стола, в зоне обработки, покрыта специальным защитным слоем из износостойкого пластика. В случаях ошибок и прохождения инструмента ниже нулевой точки заготовки, защитный слой сохраняет инструмент и стол от повреждений.

Промышленный электрошпиндель 1,5 кВт - 24 000 об/мин (Китай)

Высокая частота вращения (24 000 об/мин) и оптимальная мощность (1,5 кВт) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов для изготовления мебели, дверей, рекламной и сувенирной продукции с высоким качеством.

Охлаждение двигателя жидкостное.

Аспирационный кожух

В базовом исполнении станок оснащен защитным кожухом , который позволяет подключать пылеулавливающие агрегаты и эффективно удалять пыли и стружки из зоны обработки

Датчик измерения и калибровки длины инструмента

Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы.

Высокоточные шаговые двигатели

Для перемещения по всем осям в конструкции станка применены промышленные шаговые двигатели, точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.

Система управления NcStudio

NC Studio - популярная система управления станком c ЧПУ. Система корректно работает в Windows XP/7 32 бит. Система NC Studio представляет собой программно-технический комплекс, состоящий из интерфейсной платы, платы развязки и программного обеспечения. Система обладает интуитивно понятным графическим интерфейсом пользователя, возможностью моделирования и отладки управляющей программы, расширенным функционалом для эффективного использования станка с ЧПУ.

Программное обеспечение «ArtCAM»

С ArtCAM вы можете моделировать и обрабатывать 2D и 3D модели быстро и просто. Это система начального уровня, и поэтому от пользователя требуется минимум знаний об обработке, она идеально подходит для неопытных пользователей. Единый инструментарий этой программы разработан так, чтобы последовательно охватить весь процесс от разработки эскиза до получения законченного изделия или штампа. ArtCAM позволяет делать гравировку, обработку металлов, резьбу по дереву и многое другое.

Кроме продажи надежного станка с ЧПУ мы поможем вам в:

оперативной доставке
шеф-монтаже данного оборудования
обучении работы вашего персонала
гарантийного и постгарантийного обслуживания

Характеристики

Перемещения
Ход по оси X, мм	600
Ход по оси Y, мм	900
Ход по оси Z, мм	80
Тип механизма привода (X,Y)	ШВП
Тип двигателя привода (X,Y,Z)	шаговый
Скорость рабочего хода, м/мин	4
Шпиндель
Максимальная частота вращения шпинделя, об/мин	24000
Тип цанги	ER11
Посадочный диаметр инструмента, мм	7
Мощность шпинделя, кВт	1,5
Рабочий стол
Тип рабочего стола	Механический с «Т»- пазами крепления
Электропитание
Общая установленная мощность, кВт	1.95
Напряжение, В	220
Частота тока, Гц	50
Опции
Система смены инструмента	ручная
Габаритные параметры станка
Вес, кг	350
Транспортные габариты
Габаритные размеры станка, мм	1400 × 1100 × 1000

Пока нет отзывов об этом товаре. Будьте первым.

Оставить свой отзыв

Ваш отзыв поможет другим сделать выбор. Спасибо, что делитесь опытом!

Задать вопрос

фрезерный станок

Олег Новичок 21 мая

Добрый день. Меня интересует Фрезерно-гравировальный станок с ЧПУ WoodTec MH-6090 1,5 ECO. Можно ли на него установить поворотную ось?

0 0

Артём Эксперт Stankoff.RU Руководитель направления фрезерных и лазерных станков с ЧПУ, переработки отходов 22 мая, 11:14

Здравствуйте! На станок WoodTec MH-6090 1,5 ECO поставить токарную приставку не получится, так как ход по оси Z у него всего 80 мм. Данное оборудование подходит только для работы с плитными материалами. С токарной приставкой мы можем предложить более промышленный вариант, где уже можно изготавливать полноценные балясины и каннелюры. https://www.stankoff.ru/product/15239/frezerno-gravirovalnyiy-stanok-s-chpu-woodtec-hr-1325

1 |
