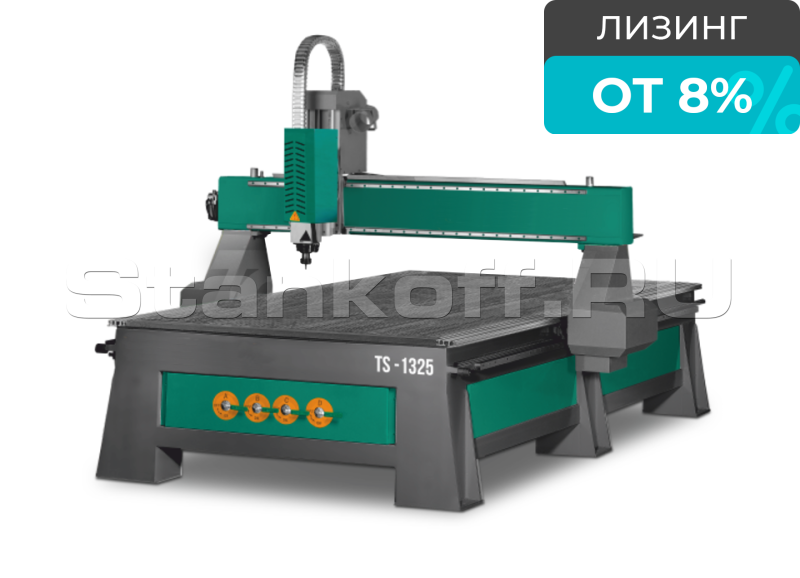

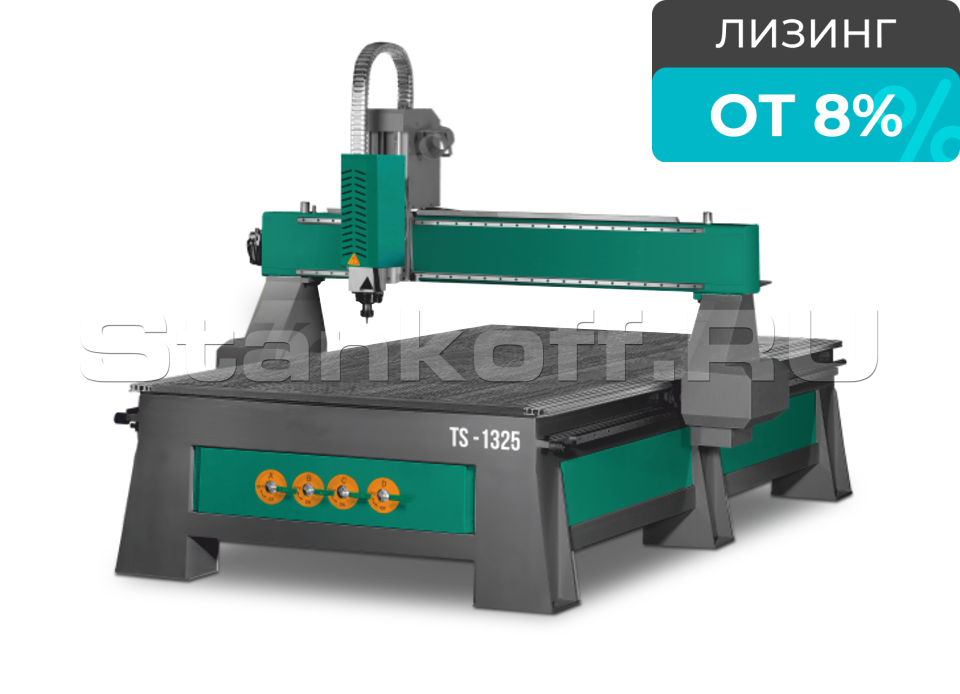

Фрезерный станок с ЧПУ TS 1325 PRO

Name: Фрезерный станок с ЧПУ TS 1325 PRO
Price: 696075 RUB
Availability: InStock
Rating: 5 (10 reviews)

В наличии

Сравнить Вопросы (2)

Китай

Краткие характеристики

Артикул: TS 1325 PRO
Ход по оси X, мм: 1300
Ход по оси Y, мм: 2500
Ход по оси Z, мм: 300
Тип направляющих (X,Y,Z): Линейные квадратного типа
Тип механизма привода (X,Y): Косозубая шестерня-рейка

Все характеристики

Модели серии

Все товары

TS 1515 PRO

TS 1212 PRO

TS 1625 PRO

TS 2030 PRO

TS 2040 PRO

TS 2050 PRO

TS 2060 PRO

TS 6090 PRO

TS 2040/3,2 PRO

696 075 ₽ обновлено 14 ноября

Куда отправить КП?

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Максим Грачев

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Станок модели TS 1325 – является фрезерным станком с ЧПУ, и предназначен для обработки дерева, ДСП, МДФ, фанеры, любые полистиролы, искусственный камень, акриловое стекло и оргстекло, модельный пластик. Данный станок используется для выполнения фрезерных работ на плоских заготовках, для гравировальных работ и резьбы по дереву.

Область применения

Применяется для гравировки и раскроя в различных отраслях промышленности, бизнесе и хобби: изготовление мебели и элементов (фасады, кровати, зеркала и др.), ювелирные мастерские, гравировочные мастерские, радиотехника (изготовление плат), изготовление сувениров и скульптур, изготовление прототипов любых товаров или форм, резка пластика и плёнок, черчение, шлифовка сложных поверхностей, изготовление рекламы и др

Комплектация

Станок TS 1325 PRO – механическая часть	1 шт.
Шпиндель	1 шт.
Водяной насос для охлаждения шпинделя	1 шт.
Электронный датчик измерения длины инструмента и высоты заготовки	1 шт.
Шкаф электронного управления	1 шт.
Аспирационный кожух	1 шт.
Вакуумная подготовка	1 шт.
Программное обеспечение NC-studio	1 комп.
Начальный комплект фрез	1 комп.
Цанга: ER20	1 шт.
Набор приспособлений для прижима заготовки	1 комп.
ЗИП	1 комп.

Конструктивные особенности

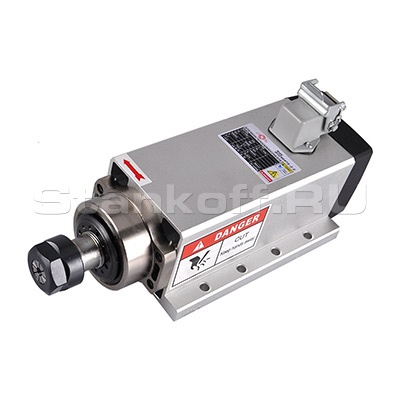

Электрошпиндель с воздушным охлаждением + инвертер

Расширяются технологические возможности использования станка по обработке более твердых материалов на более высоких режимах резания.

Cварная жесткая станина

Станина из толстолистового уголка и профилей прямоугольного сечения, прошедшие специальную термическую обработку отжигом, обеспечивают высокую жесткость конструкции, а также долговечность эксплуатации станка без потери точностных параметров. Обработка станины осуществляется на обрабатывающем центре за один установ что позволяет добиться высокой геометрической точности поверхностей на которые устанавливаются направляющие.

Стол с вакуумной подготовкой

Позволяет быстро и неподвижно установить заготовку на рабочий стол за счет мощной вакуумной станций 5,5 кВт. (опция) . Это позволяет экономить время на установку. Также заготовку на стол можно крепить механически при помощи струбцин.

Высокоточные направляющие

Станок по всем осям оснащен квадратными линейными направляющими и каретками фирмы TBI. Сечение направляющих 20 мм. Такие направляющие в сочетании с линейными подшипниками (каретками) имеют очень высокую динамическую грузоподъемность – 21,2 кН (килоньютонов). Что в сочетание с высокой жесткостью станины и портала дает не только высокую жесткость самого станка, но также и большой рабочий ресурс.

Косозубая рейка

ередача по осям X и Y станка осуществляется косозубой зубчатой рейкой. За счет применения косозубой рейки увеличивается сцепление в паре рейка-шестерня, что дает увеличение точности при работе станка. Косая рейка имеет также и скоростные преимущества перед рейкой прямой, увеличивая скорость холостого перемещения.

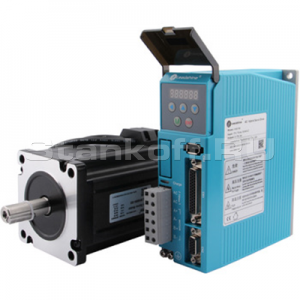

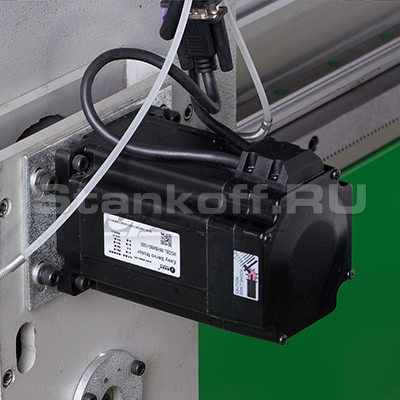

Гибридные сервомоторы по всем осям

Высокая точность энкодеров, позволяющих в режиме реального времени получать обратный сигнал с вала шагового двигателя, позволяет полностью ликвидировать пропуски шагов на двигателях. Данные приводы позволяют развивать пиковую скорость до 3000 об/мин (вала) по сравнению с шаговыми двигателями (1200 – 1500 об/мин) с сохранением крутящего момента.

Высокопрецизионные винтовые пары

Сечение 20 мм. Исключен люфт а также обеспечивается высокоточное перемещение шпинделя по оси Z.

Централизованная система смазки

Позволяет обеспечить необходимую смазку направляющих по осям перемещения X, Y, Z, при этом количество смазочного материала четко дозировано и расходуется в минимальном количестве.

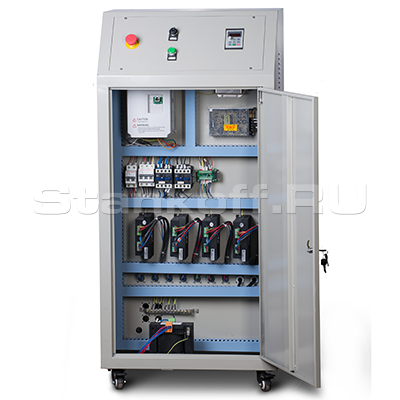

Отдельно стоящий электрошкаф

Электронный шкаф управления с комплектующими от ведущих мировых производителей скомпонована в отдельно стоящий блок, изолированный от вибраций, перегрева и других внешних воздействий.

Система управления

Самая доступная и надежная систем управления. Полная поддержка 3D-обработки, функция «LookAhead», возможность редактировать и создавать программы непосредственно у станка, простой и понятный графический интерфейс системы обеспечивают высокую производительность и качество получаемой продукции, малое время настройки и легкость в управлении.

Датчик измерения длины инструмента и высоты заготовки

Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы.

Дополнительные опции

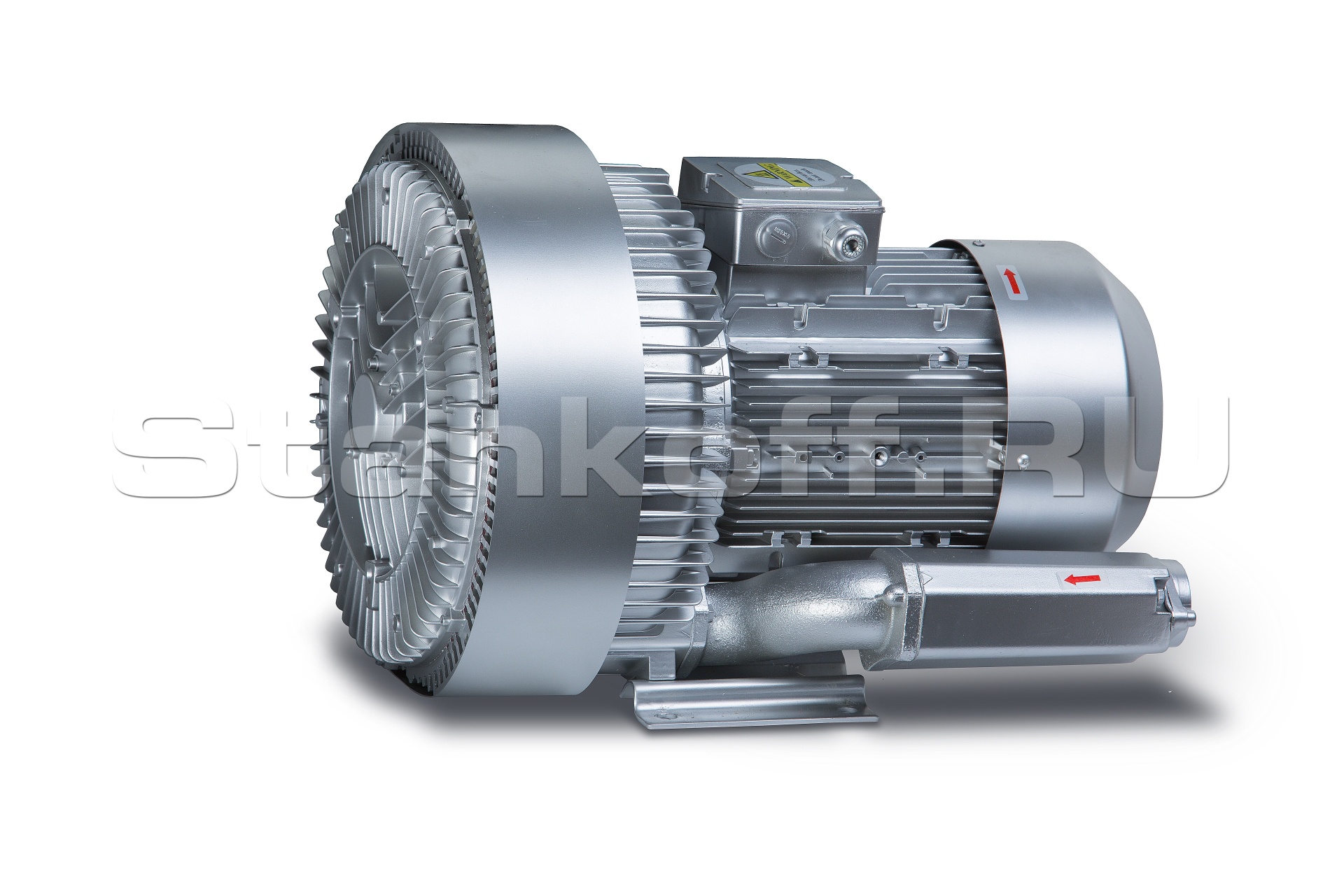

Вакуумный насос 5,5 кВт

Пульт DSP RichAuto А11

Система представляет собой ручной пульт управления и блок ЧПУ, устанавливаемый на станок. С помощью ручного пульта управления происходит позиционирование рабочего инструмента, установка режимов обработки материала, выбор и запуск программы обработки.

Пульт NK 105

Поворотное устройство (диаметр 200 мм, длина 1200 мм)

Позволяют обрабатывать детали (тела вращения) условного диаметра до 200 мм.

Система удаления стружки

Позволяет эффективно удалять стружку и пыль из зоны обработки.

Характеристики

Перемещения
Ход по оси X, мм	1300
Ход по оси Y, мм	2500
Ход по оси Z, мм	300
Тип направляющих (X,Y,Z)	Линейные квадратного типа
Тип механизма привода (X,Y)	Косозубая шестерня-рейка
Тип механизма привода Z	шарико-винтовая передача
Тип двигателя привода (X,Y,Z)	серво-гибридный
Макс. скорость позиционирования, м/мин	10
Макс.скорость перемещений, м/мин	17
Шпиндель
Тип охлаждения шпинделя	Воздушное
Максимальная частота вращения шпинделя, об/мин	18000
Мощность шпинделя, кВт	6
Программно - аппаратные характеристики
Команды управляющих программ	G code
Система управления	NC Studio
Система смазки	централизованная
Электропитание
Напряжение, В	380
Опции
Вакуумный насос, кВт	5,5
Габаритные параметры станка
Длина станка, мм	3000
Ширина, мм	2000
Высота, мм	1800
Вес, кг	1200
Транспортные габариты
Габаритные размеры станка, мм	3000 × 1500 × 1200

Пока нет отзывов об этом товаре. Будьте первым.

Оставить свой отзыв

Ваш отзыв поможет другим сделать выбор. Спасибо, что делитесь опытом!

Задать вопрос

Что нужно подготовить к пусконаладке фрезерного станка?

Рожков Иван Новичок 23 октября

Расскажите подробно, что конкретно входит в пусконаладочные работы, мастер сам все настраивает, или мне нужно что то подготовить заранее самому?

0 0

Максим Эксперт Stankoff.RU Ведущий специалист по фрезерным и лазерным станкам с ЧПУ, заточным станкам и измельчителям древесины 26 октября, 09:30

Пусконаладка включает полный цикл работ, которые выполняет наш инженер на вашей площадке. Но прежде чем он приедет, вам нужно подготовиться, чтобы не терять время. Самое важное до его приезда, подведите электрику нужной мощности. Это указано в требованиях, которые мы пошлём заранее под вашу модель. Также поставьте станину на виброопоры, её можно предварительно выровнять самостоятельно, но инженер обычно делает финальное выравнивание на месте. Отдельный момент портал весит 250-300 кг, и его нужно поднять и установить на станину. Для этого потребуется подъёмный механизм типа штабелёра или несколько человек. Инженер самостоятельно это сделать не сможет. Когда инженер приезжает, он выполняет полную сборку, настройку, запуск, делает тестовые резы и проводит вводное обучение вашего оператора. Если подготовку не сделать заранее, приезд может затянуться или потребуется повторный выезд.

Ответ был полезен? |

Пульт DSP и контроллер NC Studio на одном станке

Денис Ильин Новичок 24 сентября

Можно ли установить на один станок и пульт DSP, и компьютер NC Studio одновременно?

0 0

Артём Эксперт Stankoff.RU Руководитель направления фрезерных и лазерных станков с ЧПУ, переработки отходов 25 сентября, 17:57

Нет. Системы конфликтуют в управлении приводами (нарушение сигнала, риск поломки). Но станок с DSP-пульта можно переделать на NC-Studio либо наоборот.
