Фрезерный станок с ЧПУ TS 2040/3,2 PRO

Name: Фрезерный станок с ЧПУ TS 2040/3,2 PRO
Availability: PreOrder
Rating: 5 (1 reviews)

Сравнить Вопросы

Краткие характеристики

Артикул: TS 2040/3,2 PRO
Ход по оси X, мм: 2100
Ход по оси Y, мм: 4000
Ход по оси Z, мм: 300
Тип направляющих (X,Y,Z): Линейные квадратного типа
Тип механизма привода (X,Y): косозубая передача

Все характеристики

Модели серии

Все товары

TS 1515 PRO

TS 1212 PRO

TS 1325 PRO

TS 1625 PRO

TS 2030 PRO

TS 2040 PRO

TS 2050 PRO

TS 2060 PRO

TS 6090 PRO

Куда отправить цену?

E-mail *

Телефон *

Выберите, что вас интересует:

Цена и наличие этой модели Аналоги под мой бюджет Поможет ли эта модель решить мою задачу

* Я согласен на обработку персональных данных

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Максим Грачев

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Фрезерный станок с ЧПУ TS 2040-2 PRO предназначен для высокоточного фрезерования и гравирования изделий, в 2-х и 3-х мерном пространстве. Оборудование эффективно обрабатывает широкий спектр материалов, включая древесину твердых и мягких пород, композитные материалы (ДСП, ДВП, МДФ), различные полистиролы (включая ПВХ и полистиролы с поликарбонатом), искусственный камень, акриловое стекло, оргстекло и модельный пластик.

Область применения

Фрезерный станок с ЧПУ TS 2040-2 PRO может применяться в различных отраслях промышленности, бизнесе и хобби: изготовление мебели и элементов (фасады, кровати, зеркала и др.). Ювелирные мастерские, гравировочные мастерские, радиотехника (изготовление плат), изготовление сувениров и скульптур, изготовление прототипов любых товаров или форм, резка пластика и плёнок, черчение, шлифовка сложных поверхностей, изготовление рекламы и др.

Комплектация

Станок TS2040-2 – механическая часть (рабочая зона 2100*4000*300 мм);
Вакуумный стол с возможностью механического крепления заготовок;
Шпиндель мощностью 3,2 кВт с водяным охлаждением;
Шаговые приводы с jбратной связью по всем осям (cерво-гибриды);
Шкаф электронного управления;
Система управления DSP контроллер RichAuto A15;
Датчик измерения длины инструмента и высоты заготовки;
Комплект соединительных кабелей;
ЗИП;
Программное обеспечение;
Начальный комплект фрез;
Цанги;
Набор приспособлений для прижима заготовки.

Конструктивные особенности

Сварная жесткая станина

Станина станка изготовлена из толстого уголка и прямоугольных профилей, которые прошли специальную термическую обработку — отжиг. Это делает конструкцию очень прочной и долговечной, а также гарантирует точность работы станка на протяжении всего срока службы. Благодаря отсутствию вибрации станок обеспечивает высокую точность обработки деталей.

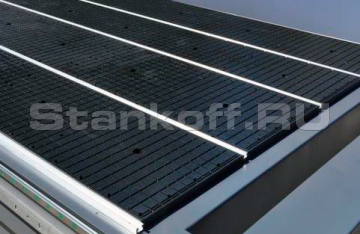

Вакуумный стол

Заготовка быстро и надёжно крепится к рабочему столу с помощью мощной вакуумной станции. Это позволяет сэкономить время на установке. Также для крепления заготовки на столе можно использовать струбцины, для которых на столе предусмотрен Т-образный профиль.

Высокоточные направляющие

Станок оснащён квадратными линейными направляющими и каретками компании TBI. Сечение направляющих составляет 25 мм. Благодаря использованию таких направляющих в сочетании с линейными подшипниками и каретками, станок обладает высокой динамической грузоподъёмностью — 21,2 кH. Это позволяет ему выдерживать значительные нагрузки. Кроме того, станок имеет жёсткую станину и портал, что обеспечивает не только его высокую жёсткость, но и долгий срок службы.

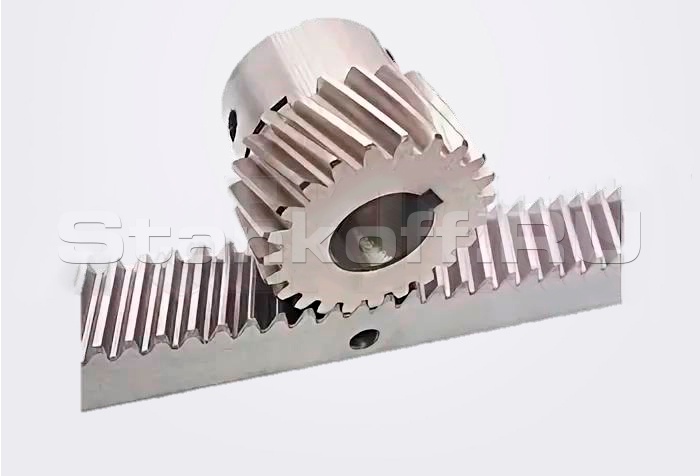

Косозубая рейка

Передача по осям X и Y станка осуществляется косозубой зубчатой рейкой. За счет применения косозубой рейки увеличивается сцепление в паре рейка-шестерня, что дает увеличение точности при работе станка. Косая рейка имеет также и скоростные преимущества перед рейкой, увеличивая скорость холостого перемещения до 30 м/мин.

Высокопрецизионные винтовые пары

Исключен люфт а также обеспечивается высокоточное перемещение шпинделя по оси Z.

Серво-гибриды двигатели

Индивидуальный привод перемещения портала, суппорта и шпинделя по осям X, Y и Z обеспечивает высокую точность перемещения и считывания размера, что позволяет обрабатывать изделия с высокой скоростью и точностью.

Система централизованной смазки

Позволяет обеспечить смазку направляющих по всем осям, при этом количество смазочного материала четко дозировано и расходуется в минимальном количестве.

Шпиндель

За счет высокой частоты вращения до 24000 об/мин осуществляет обработку деталей из древесины, пластика, акрилового стекла для изготовления рекламы и сувенирной продукции. Охлаждение двигателя принудительное от вентилятора, работающего независимо от режимов работы станка.

Отдельно стоящий электрошкаф

Электронный шкаф управления с комплектующими от ведущих мировых производителей скомпонована в отдельно стоящий блок, изолированный от вибраций, перегрева и других внешних воздействий.

Система управления «NC STUDIO»

Самая доступная и надежная систем управления. Полная поддержка 3D-обработки, возможность редактировать и создавать программы непосредственно у станка, простой и понятный графический интерфейс системы. Система обеспечивает высокую производительность и качество получаемой продукции, малое время настройки и легкость в управлении.

Датчик измерения длины инструмента и высоты заготовки

Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы.

Дополнительные опции

Поворотное устройство

Диаметр 200 мм, длина 1200 мм. Позволяет обрабатывать детали (тела вращения) условного диаметра до 200 мм.

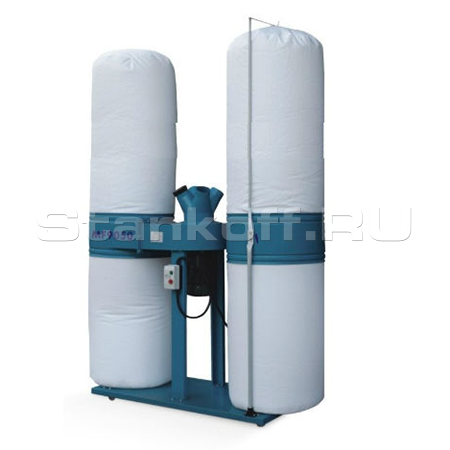

Система удаления стружки

Позволяет эффективно удалять стружку и пыль из зоны обработки.

Вакуумный насос

Вакуумный насос мощностью 5.5 кВт, Роторно-пласт. насос.

Вакуумный насос

Вакуумный насос мощностью 5.5 кВт, вихревого типа. насос.

Серво-моторы LEADSHINE 1500 Вт + Планетарные редуктора

Высокая точность энкодеров, позволяющих в режиме реального времени получать обратный сигнал с вала шагового двигателя, позволяет полностью ликвидировать пропуски шагов на двигателях. Данные приводы позволяют развивать пиковую скорость до 3000 об/мин (вала) по сравнению с шаговыми двигателями (1200 – 1500 об/мин) с сохранением крутящего момента.

Чиллер CW5200AH

Предназначен для охлаждения водяного шпинделя

Характеристики

Перемещения
Ход по оси X, мм	2100
Ход по оси Y, мм	4000
Ход по оси Z, мм	300
Тип направляющих (X,Y,Z)	Линейные квадратного типа
Тип механизма привода (X,Y)	косозубая передача
Тип механизма привода Z	шарико-винтовая пара
Тип двигателя привода (X,Y,Z)	серво-гибридный
Макс.скорость перемещений, м/мин	12; 30
Шпиндель
Тип охлаждения шпинделя	Водяное
Максимальная частота вращения шпинделя, об/мин	24000
Мощность шпинделя, кВт	3,2
Программно - аппаратные характеристики
Команды управляющих программ	G code
Система управления	NC Studio; Type3
Габаритные параметры станка
Длина станка, мм	4450
Ширина, мм	2350
Высота, мм	1650
Вес, кг	2200
Транспортные габариты
Габаритные размеры станка, мм	4450 × 2350 × 1650
