Фрезерный станок с ЧПУ TS 6090 PRO

Name: Фрезерный станок с ЧПУ TS 6090 PRO
Price: 305027 RUB
Availability: InStock
Rating: 5 (5 reviews)

В наличии

/ 2

Сравнить Вопросы

Китай

Краткие характеристики

Артикул: TS 6090 PRO
Ход по оси X, мм: 600
Ход по оси Y, мм: 900
Ход по оси Z, мм: 80
Тип направляющих (X,Y,Z): круглые линейные
Тип механизма привода (X,Y): Косозубая шестерня-рейка

Все характеристики

Модели серии

Все товары

TS 1515 PRO

TS 1212 PRO

TS 1325 PRO

TS 1625 PRO

TS 2030 PRO

TS 2040 PRO

TS 2050 PRO

TS 2060 PRO

TS 2040/3,2 PRO

305 027 ₽ обновлено 03 ноября

Куда отправить КП?

До бесплатной доставки

ещё 10 000 ₽

В корзине 0 ₽ из 10 000 ₽

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Артур Ахметзянов

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Применение

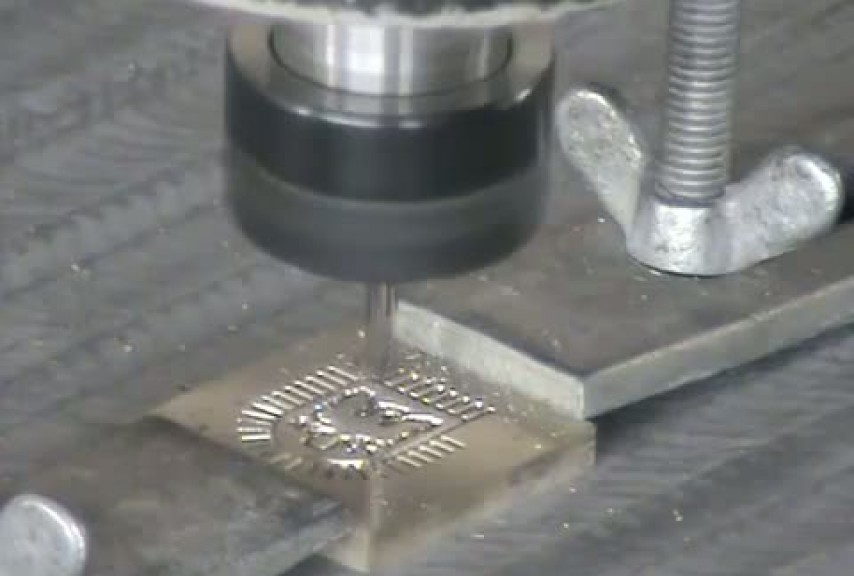

Лёгкий и доступный промышленный станок предназначен для высокоскоростной фрезеровки и гравировки материалов, таких как дерево, оргстекло, искусственный камень и пластик. Рабочая область станка составляет 600×900 мм. Станок оснащён шпинделем с водяным охлаждением и максимальной частотой вращения до 24 000 об/мин. Для удобства обслуживания предусмотрена централизованная система смазки. Модель TS 6090 обеспечивает выполнение широкого спектра задач, включая:

Декоративную обработку фасадов мебели. Гравировку по дереву;
Изготовление корпусных элементов для мебели;
Производство лестниц различной сложности;
Вырезание дверей с изысканными орнаментами;
Создание интерьерных элементов;
Изготовление бытовых предметов, таких как разделочные доски и хлебницы;
Вырезание барельефов, объёмной резьбы, фигурных букв, логотипов и сувенирной продукции.

Комплектация

Станок TS6090 – механическая часть	1 шт.
Шпиндель 1,5/2,2 кВт	1 шт.
Электронный датчик измерения длины инструмента и высоты заготовки	1 шт.
Шкаф электронного управления	1 шт.
Водяной насос для охлаждения шпинделя	1 шт.
Комплект соединительных кабелей :Data Cable, Power Cable, etc.	1 комп.
Программное обеспечение NC-studio/DSP	1 комп.
Начальный комплект фрез	1 комп.
Цанга ER16 ; ER20	1 комп.
Набор приспособлений для прижима заготовки	1 комп.
ЗИП	1 комп.

Особенности конструкции

Cварная жесткая станина

Станина из толстолистового уголка и профилей прямоугольного сечения, прошедшие специальную термическую обработку отжигом, обеспечивают высокую жесткость конструкции, а также долговечность эксплуатации станка без потери точностных параметров. За счет отсутствия вибрации достигается высокая точность обработки.

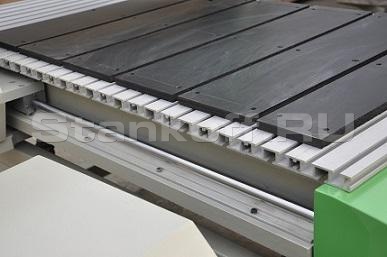

Литой чугунный стол

Благодаря литому чугунному столу станок обладает высокой жесткостью и металлоемкостью. Станина подвергается термической обработке, что повышает срок службы станка.

Высокоточные направляющие

Круглые линейные направляющие повышенной твердости обеспечивают высокую точность перемещения по осям X, Y и Z. Высокая точность обработки и долговечность работы станка без потери точностных параметров

Шаговые двигатели

Индивидуальный привод перемещения портала, суппорта и шпинделя по осям X, Y и Z обеспечивает высокую точность перемещения и считывания размера, что позволяет обрабатывать изделия с высокой скоростью и точностью. Все двигатели синхронизированы через центральный процессор

Высокопрецизионные винтовые пары

Исключен люфт а также обеспечивается высокоточное перемещение шпинделя по осям Z X и Y

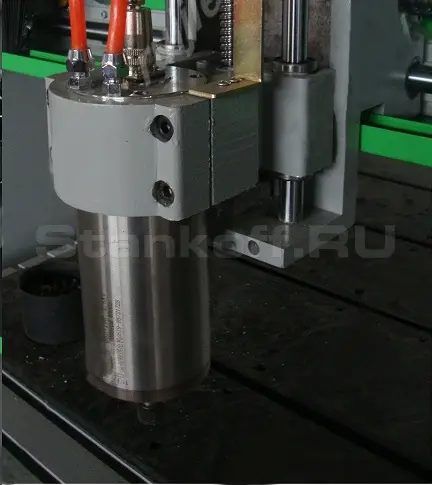

Шпиндель

За счет высокой частоты вращения до 24 000 об/мин осуществляет обработку деталей из древесины, пластика, акрилового стекла для изготовления рекламы и сувенирной продукции. Шпиндель охлаждается за счет водяного насоса.

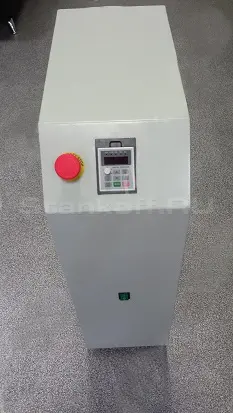

Отдельно стоящий электрошкаф

Электронный блок управления с комплектующими ведущих мировых производителей скомпонована в отдельный блок, изолированный от вибраций, перегрева и других внешних воздействий.

Система управления

Самая доступная и надежная систем управления «NC STUDIO». Полная поддержка 3D-обработки, возможность редактировать и создавать программы непосредственно у станка, простой и понятный графический интерфейс системы. Система обеспечивает высокую производительность и качество получаемой продукции, малое время настройки и легкость в управлении. Для установки необходимо установить Плату «NC STUDIO» в системный блок и подключить при помощи DATA кабеля со станком

Датчик измерения длины инструмента и высоты заготовки

Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы

Дополнительные опции

Высота портала по оси Z=150 мм

Дает возможность устанавливать более высокие заготовки а также возможно установить поворотное устройство диаметром для фрезерования балясин до 80 мм.

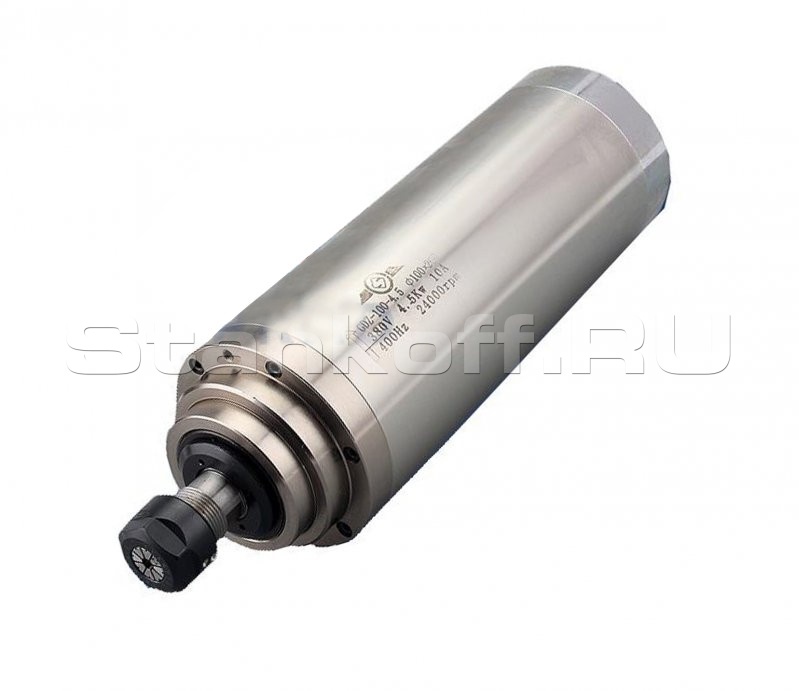

Электрошпиндель 2,2 кВт (220V)

Расширяются технологические возможности использования станка по обработке более твердых материалов на более высоких режимах резания.

Пульт для NC Studio, беспроводной, для управления станком с ЧПУ

Беспроводной пульт совместим с версиями NC studio 5.xx и 8.xx. Состоит из комплекта: пульта + приемопередатчик, подключаемый по USB к компьютеру с NC Studio. С помощью пульта можно регулировать позицию инструмента, обнулить координаты, управлять шпинделем и др.

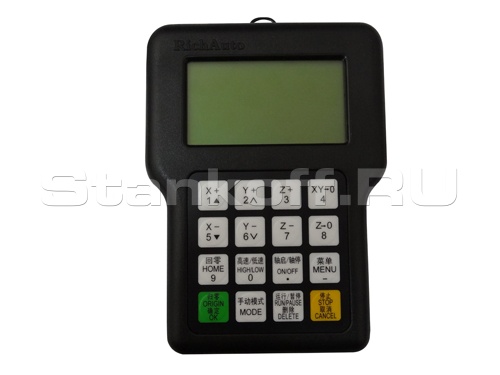

Пульт DSP RichAuto А11

Дает возможность работать на станке дистанционно от компьютера, управляющая программа передается на станок при помощи ФЛЭШ карты.

Поворотное устройство D 80

Поворотное устройство Позволяет обрабатывать детали тело вращения диаметром до 80 мм. Применяются на станках с высотой более150 мм по оси Z

Насадка для шпинделя

Данный раздел находится в стадии наполнения. Приносим свои извинения за доставленные неудобства.

Аспирационная установка

Двух мешковый пылеулавливающий агрегат мощностью 3 кВт. В комплекте с насадкой для шпинделя и гофра шланг 5 метров .

Характеристики

Перемещения
Ход по оси X, мм	600
Ход по оси Y, мм	900
Ход по оси Z, мм	80
Тип направляющих (X,Y,Z)	круглые линейные
Тип механизма привода (X,Y)	Косозубая шестерня-рейка
Тип механизма привода Z	шарико-винтовая передача
Тип двигателя привода (X,Y,Z)	шаговый
Макс. скорость позиционирования, м/мин	10
Шпиндель
Максимальная частота вращения шпинделя, об/мин	24000
Мощность шпинделя, кВт	1,5
Программно - аппаратные характеристики
Команды управляющих программ	G code
Система управления	NC Studio; Type3
Система смазки	централизованная
Электропитание
Напряжение, В	220
Габаритные параметры станка
Длина станка, мм	1550
Ширина, мм	1150
Высота, мм	1300
Вес, кг	340
Транспортные габариты
Габаритные размеры станка, мм	1700 × 1350 × 1650
