Фрезерный станок с ЧПУ TS 1515 PRO

Name: Фрезерный станок с ЧПУ TS 1515 PRO
Price: 678672 RUB
Availability: PreOrder
Rating: 5 (1 reviews)

Сравнить Вопросы (1)

Китай

Краткие характеристики

Артикул: TS 1515 PRO
Ход по оси X, мм: 1530
Ход по оси Y, мм: 1530
Ход по оси Z, мм: 300
Тип направляющих (X,Y,Z): Линейные квадратного типа
Тип механизма привода (X,Y): Косозубая шестерня-рейка

Все характеристики

Модели серии

Все товары

TS 1212 PRO

TS 1325 PRO

TS 1625 PRO

TS 2030 PRO

TS 2040 PRO

TS 2050 PRO

TS 2060 PRO

TS 6090 PRO

TS 2040/3,2 PRO

678 672 ₽ обновлено 26 сентября

Куда отправить КП?

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Максим Грачев

+7 (800) 5555-770

Заказать обратный звонок

Кому подходит

Подходит для отраслей Производство мебели Деревообработка Универсальное применение

Уровень оборудования Профессиональный

Уровень автоматизации Автоматический

Класс точности обработки Высокая точность

Этот станок — ваш выбор, если работаете с:

Фанерой, МДФ, ДСП

до 30 мм

Массивом дерева (мягкие и средней твёрдости породы)

до 25 мм

Материалом

Акрилом, ПВХ, композитными панелями;

Заготовками

до 1525х1525 мм

Когда стоит рассмотреть другие модели

Если работаете преимущественно с листом МДФ 2070х2800 мм – обратите внимание на TS 2030
Если планируете регулярно фрезеровать твёрдые породы
Если нужна автоматическая смена инструмента для серийной работы без оператора – рассмотрите модели с АТС

Что получает производство

Сокращение ручного труда – резка, гравировка, выборка пазов и 3D-моделирование в автоматическом режиме

Точность повторяемости ±0,05 мм даже на больших партиях

Ноль потерь материала – рабочее поле вмещает стандартный лист фанеры 1525х1525 мм без подрезки

Компактные размеры – поместится в мастерской

Понятное управление – оператор быстро освоит работу станка;

Низкая цена входа – быстрый старт производства без крупных вложений

Что вы получаете

Малые и микропроизводства

Производство мебели на заказ, сувенирной продукции, декора, вывесок. Один станок закрывает все основные операции - без передачи работы подрядчикам.

Столярные и рекламные мастерские

Изготовление мебельных фасадов, резных элементов, объёмных букв и стендов. Стабильное качество позволяет браться за серийные заказы.

Образовательные центры и прототипные лаборатории

Обучение работе на ЧПУ, быстрая обкатка макетов и тестовых образцов. Понятное управление позволяет осваивать станок за несколько занятий.

Где станок наиболее эффективен

Проблема

Для запуска продукции нужны дорогие пресс-формы или ЧПУ-фрезеры большого формата.

Решение

Полноценный промышленный станок по привлекательной цене. Рабочее поле 1530x1530 мм закрывает 90% задач малого бизнеса.

Проблема

Крупноформатные станки занимают много места и требуют мощного электропитания

Решение

Компактные габариты 1800x2000x1800 мм и низкое энергопотребление позволяют разместить станок в мастерской или небольшом цеху.

Проблема

Заказы на резные элементы и фрезеровку отдаются на сторону – задержки и переплата подрядчикам.

Решение

TS 1515 закрывает 2D-резку, гравировку, выборку пазов и 3D-обработку одним станком. Все операции выполняются у вас – сроки сокращаются, маржа остаётся внутри производства.

Проблема

На сложных программах оператор устаёт стоять у станка и постоянно контролировать процесс.

Решение

Выносной пульт DSP Rich Auto A11 и система автоматической смазки – станок работает почти без участия оператора. Рост производительности без найма дополнительных людей.

Проблема

Нестабильное качество при работе с разными материалами.

Решение

Шпиндель 3,2 кВт с водяным охлаждением и встроенные настройки под разные материалы. Один станок справляется с фанерой, МДФ, акрилом и мягкими металлами – не нужно покупать отдельное оборудование под каждую задачу.

За счёт чего достигается результат

Тяжёлая цельносварная станина с механической обработкой

Гасит вибрации, обеспечивая чистую кромку и точность реза.

Вакуумный стол

Надёжно фиксирует заготовку без струбцин, лист не смещается в процессе обработки.

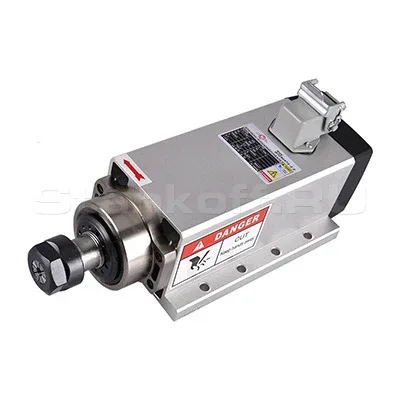

Шпиндель 3,2 кВт с водяным охлаждением

Тихая работа и ресурс выше, чем у воздушного.

Итог

TS 1515 – отличная точка входа в производство на ЧПУ. Промышленная точность, рабочее поле под стандартный лист фанеры без подрезки и понятное управление делают его рабочим инструментом для мебельных фасадов, рекламных конструкций, резных элементов и сувенирной продукции. А если ваши задачи лежат за пределами оптимального диапазона – расскажите о них, подскажем, какая модель из линейки подойдёт лучше.

Конструктив

Станок модели TS 1515 PRO – является фрезерным станком с ЧПУ, и предназначен для обработки дерева, ДСП, МДФ, фанеры, любые полистиролы, искусственный камень, акриловое стекло и оргстекло, модельный пластик. Данный станок используется для выполнения фрезерных работ на плоских заготовках, для гравировальных работ и резьбы по дереву.

Область применения

Применяется для гравировки и раскроя в различных отраслях промышленности, бизнесе и хобби: изготовление мебели и элементов (фасады, кровати, зеркала и др.), ювелирные мастерские, гравировочные мастерские, радиотехника (изготовление плат), изготовление сувениров и скульптур, изготовление прототипов любых товаров или форм, резка пластика и плёнок, черчение, шлифовка сложных поверхностей, изготовление рекламы и др

Конструктивные особенности

Cварная жесткая станина

Станина из толстолистового уголка и профилей прямоугольного сечения, прошедшие специальную термическую обработку отжигом, обеспечивают высокую жесткость конструкции, а также долговечность эксплуатации станка без потери точностных параметров. Обработка станины осуществляется на обрабатывающем центре за один установ что позволяет добиться высокой геометрической точности поверхностей на которые устанавливаются направляющие.

Стол с вакуумной подготовкой

Позволяет быстро и неподвижно установить заготовку на рабочий стол за счет мощной вакуумной станций 5,5 кВт. (опция) . Это позволяет экономить время на установку. Также заготовку на стол можно крепить механически при помощи струбцин.

Высокоточные направляющие

Станок по всем осям оснащен квадратными линейными направляющими и каретками фирмы TBI. Сечение направляющих 20 мм. Такие направляющие в сочетании с линейными подшипниками (каретками) имеют очень высокую динамическую грузоподъемность – 21,2 кН (килоньютонов). Что в сочетание с высокой жесткостью станины и портала дает не только высокую жесткость самого станка, но также и большой рабочий ресурс.

Косозубая рейка

ередача по осям X и Y станка осуществляется косозубой зубчатой рейкой. За счет применения косозубой рейки увеличивается сцепление в паре рейка-шестерня, что дает увеличение точности при работе станка. Косая рейка имеет также и скоростные преимущества перед рейкой прямой, увеличивая скорость холостого перемещения.

Высокопрецизионные винтовые пары

Сечение 20 мм. Исключен люфт а также обеспечивается высокоточное перемещение шпинделя по оси Z.

Шаговые двигатели

Индивидуальный привод перемещения портала, суппорта и шпинделя по осям X, Y и Z обеспечивает высокую точность перемещения и считывания размера, что позволяет обрабатывать изделия с высокой скоростью и точностью. Все двигатели синхронизированы через центральный процессор. Опционально возможно установит гибридные моторы.

Централизованная система смазки

Позволяет обеспечить необходимую смазку направляющих по осям перемещения X, Y, Z, при этом количество смазочного материала четко дозировано и расходуется в минимальном количестве.

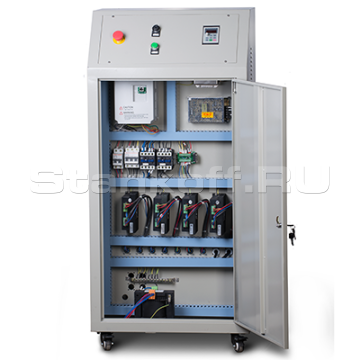

Отдельно стоящий электрошкаф

Электронный шкаф управления с комплектующими от ведущих мировых производителей скомпонована в отдельно стоящий блок, изолированный от вибраций, перегрева и других внешних воздействий.

Система управления

Самая доступная и надежная систем управления. Полная поддержка 3D-обработки, функция «LookAhead», возможность редактировать и создавать программы непосредственно у станка, простой и понятный графический интерфейс системы обеспечивают высокую производительность и качество получаемой продукции, малое время настройки и легкость в управлении.

Датчик измерения длины инструмента и высоты заготовки

Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы.

Характеристики

Перемещения
Ход по оси X, мм	1530
Ход по оси Y, мм	1530
Ход по оси Z, мм	300
Тип направляющих (X,Y,Z)	Линейные квадратного типа
Тип механизма привода (X,Y)	Косозубая шестерня-рейка
Тип механизма привода Z	шарико-винтовая передача
Тип двигателя привода (X,Y,Z)	серво-гибридный; шаговый
Макс. скорость позиционирования, м/мин	10
Макс.скорость перемещений, м/мин	17
Шпиндель
Тип охлаждения шпинделя	Водяное; Воздушное
Макс. частота вращения шпинделя, об/мин	18000
Тип цанги	ER25
Мощность шпинделя, кВт	3,7
Программно - аппаратные характеристики
Команды управляющих программ	G code
Система управления	NC Studio; Type3
Электропитание
Напряжение, В	220; 380
Габаритные параметры станка
Длина станка, мм	1800
Ширина, мм	2000
Высота, мм	1800
Вес, кг	750
Транспортные габариты
Габаритные размеры станка, мм	2150 × 1750 × 1500

Комплектация

Станок TS 1515 – механическая часть
Шпиндель
Электронный датчик измерения длины инструмента и высоты заготовки
Шкаф электронного управления
Аспирационный кожух
Вакуумная подготовка
Водяной насос для охлаждения шпинделя
Программное обеспечение NC-studio
Начальный комплект фрез
Цанга: ER20
Набор приспособлений для прижима заготовки
ЗИП

Доп. оборудование

Вихревой вакуумный насос 5,5 кВт 79 373 ₽

Пылеулавливающий агрегат DC3000

Фреза прямая двухзаходная DJTOL A2ZX6.25 1 480 ₽

Пока нет отзывов об этом товаре. Будьте первым.

Оставить свой отзыв

Ваш отзыв поможет другим сделать выбор. Спасибо, что делитесь опытом!

Задать вопрос

Разница между шаговым двигателем и серво-гибридом

Наумов Юрий Новичок 24 сентября

В чем разница между шаговым двигателем и сервогибридом?

0 0

Артём Эксперт Stankoff.RU Руководитель направления фрезерных и лазерных станков с ЧПУ, переработки отходов 25 сентября , 17:57

Серво-гибрид это шаговый двигатель с обратной связью. Он мощнее обычного шагового и позволяет работать на больших скоростях. Главное преимущество в том, что при аварийной остановке он продолжает работу с того места, где остановился. Например, если во время резки сломалась фреза, достаточно поднять шпиндель, заменить её и сразу продолжить резку с того места, где она прервалась. Обычный шаговый двигатель после остановки нужно возвращать в ноль и начинать работу заново.

0 |
