Дробилка для пластика — своими руками! [Чертежи прилагаются]

Меня никогда не привлекали дорогие вещи и гаджеты. Одна из причин в том, что я не всегда мог себе их позволить, а другая, что я увлекался конструированием и созданием вещей для себя из обрывков и так называемых «отходов». В этом проекте я хотел создать что-то полезное и что-то такое, что принесет пользу обществу. Ежедневно читая в газетах о различных случаях вредного воздействия пластика, пересекая мусорные свалки и общие отходы по дорогам в Нойде, некоторые из них - от упаковки «дорогих гаджетов», я задавался вопросом, смогу ли я что-то сделать с этим. Я зашел в Интернет, провел небольшое исследование и наткнулся на веб-сайт под названием preciousplastic.com, где пара людей из Нидерландов обнародовала дизайн и план «Машины для разливки пластика». Они создали сообщество с целью повышения осведомленности о загрязнении пластиком, а их машина является очень полезным способом переработки пластика для лучшего использования. Итак, я решил использовать свое творчество и самому сделать измельчитель для пластика с целью уменьшения загрязнения пластиком в моем городе.

Примечание: данная статья является переводом.

Шаг 1: Материалы

Для этого проекта вам потребуется:

  • Лист из нержавеющей стали AISI 304 3 мм, 5 мм и 6 мм;
  • Шестигранный стержень 27 мм;
  • Круглый стержень 25 мм;
  • Подушка подшипника ID 20 мм;
  • 10 мм резьбовой стержень;
  • Сетка;
  • Металлический лист для бункера 1 мм;
  • 3-фазный двигатель мощностью 2 л.с.;
  • 70 об/мин редуктор 2 л.с.;
  • 1,25-дюймовая квадратная труба для основания;
  • Угол размерами 1,25 дюйма x 4 мм;

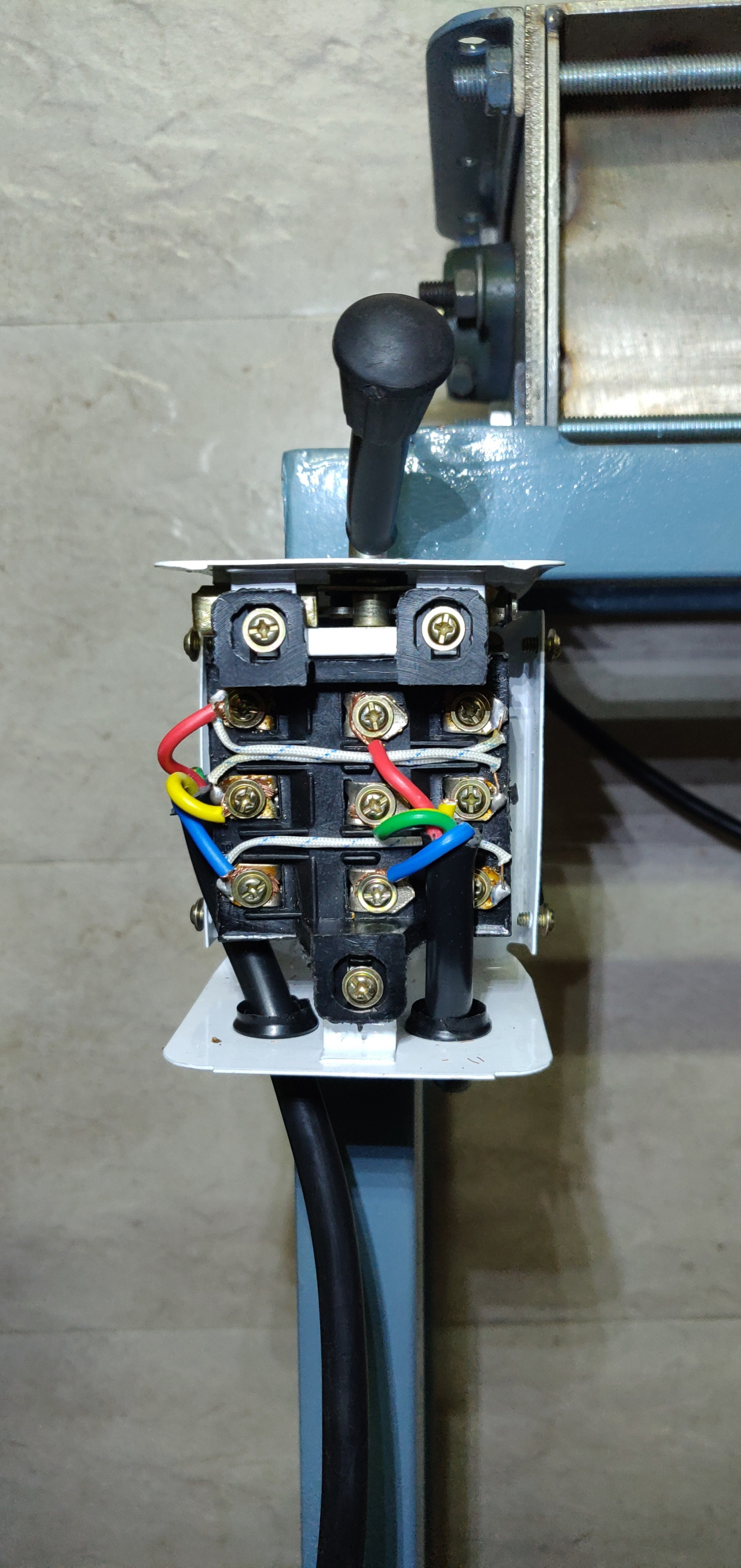

  • Переключатель прямого и обратного хода.

Шаг 2: Конструирование и раскрой

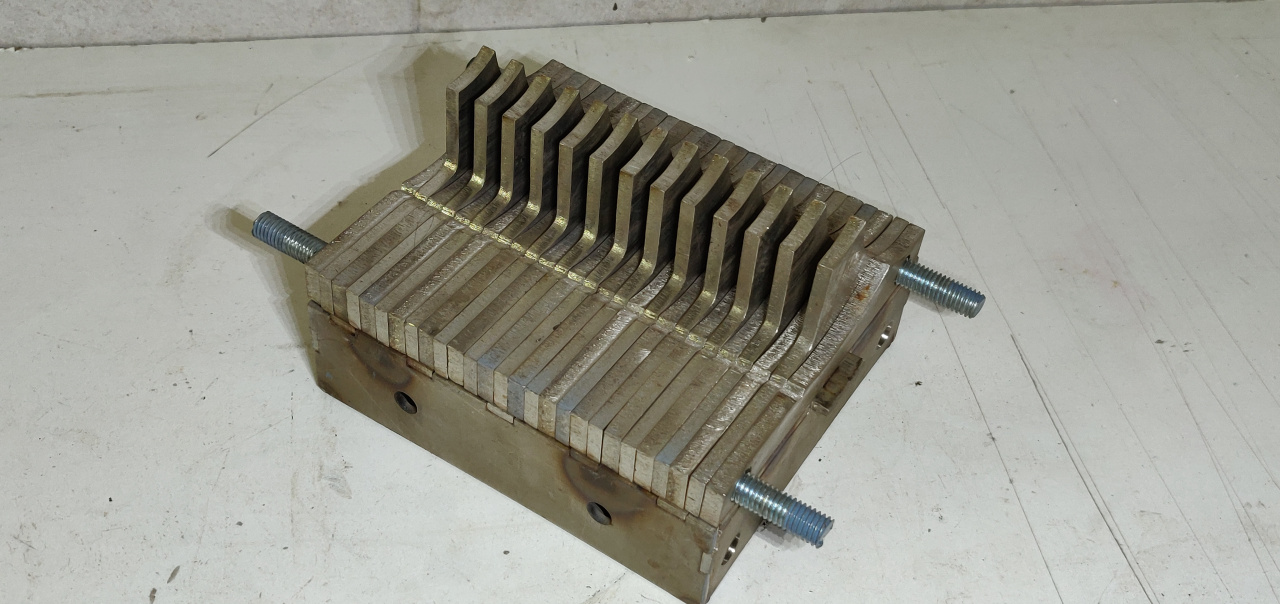

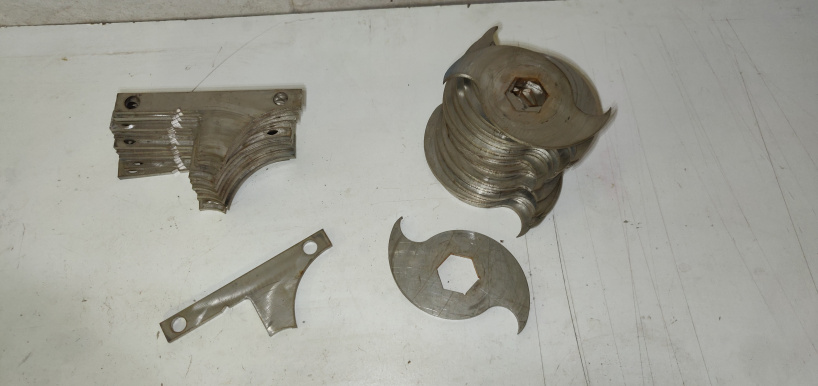

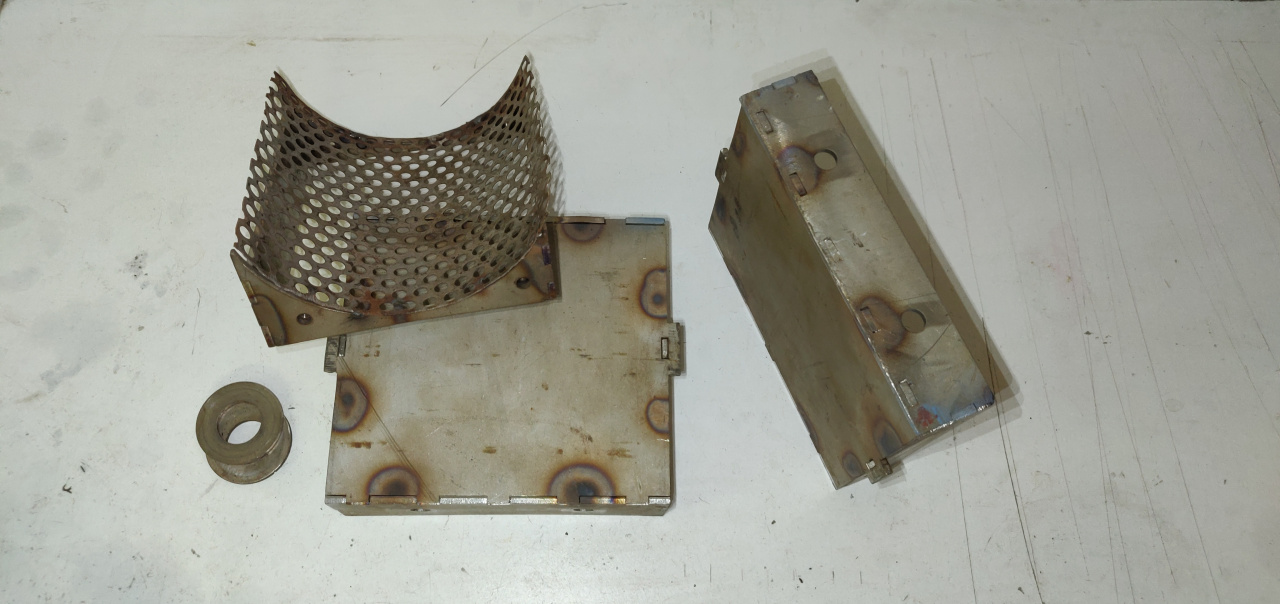

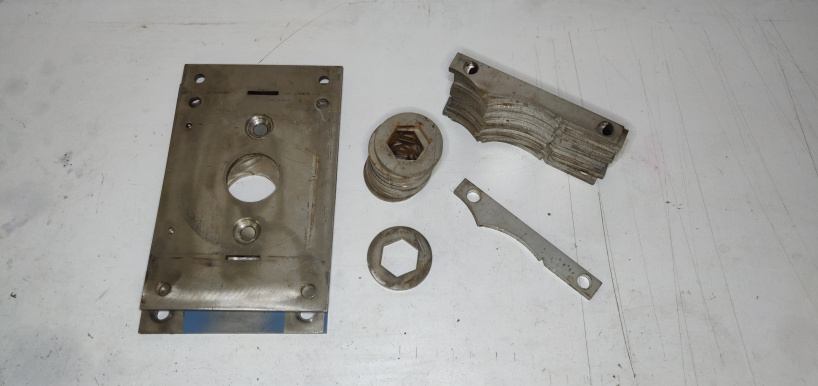

Следующее, что вам нужно сделать, это разрезать все части для измельчителя, вы можете использовать лазерный станок. В конце статьи вы можете найти файлы САПР, которые вы можете отправить их в ближайший цех лазерной резки. После того, как все части будут вырезаны, вам нужно сгладить края с помощью шлифовальной машины, чтобы она полностью совпала. Эти кусочки похожи на пазл, и я сварил 3-миллиметровых кусочка, как показано на рисунке. Это основной элемент нашего проекта, который творит чудеса, превращая маленькие бутылки в маленькие хлопья.

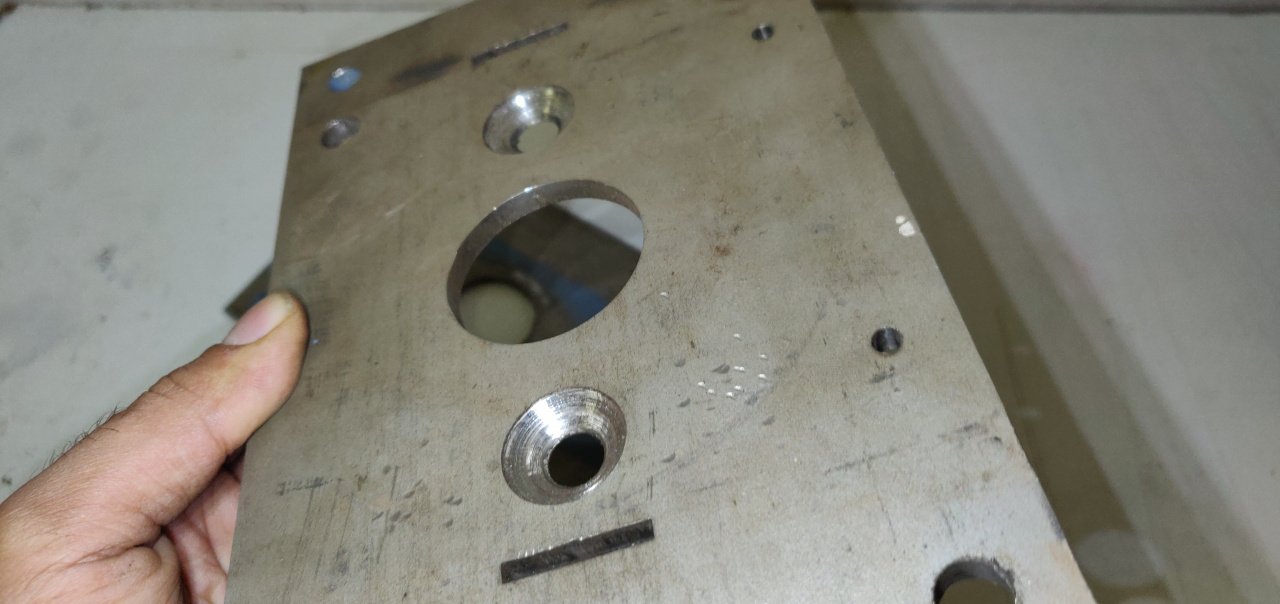

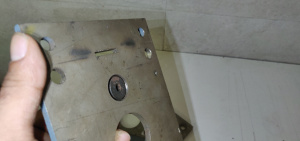

Вам также необходимо сузить отверстия в 6-миллиметровом листе, чтобы освободить место для головки болта. Для этого я использовал сверло диаметром 20 мм.

Шаг 3: Ось для измельчителя

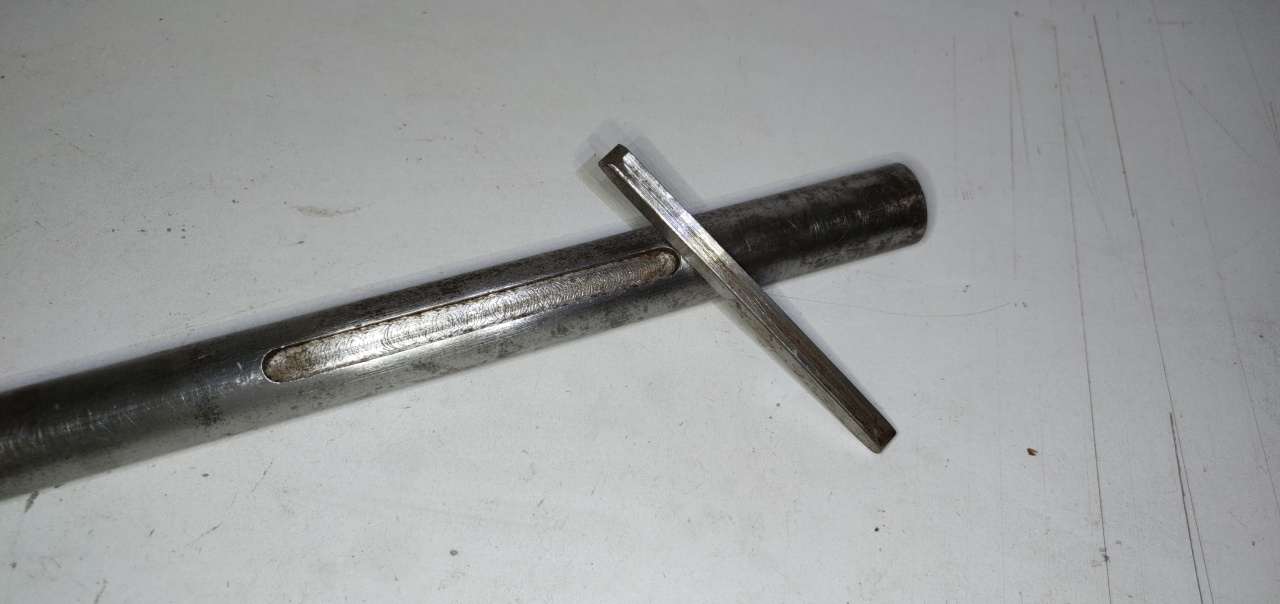

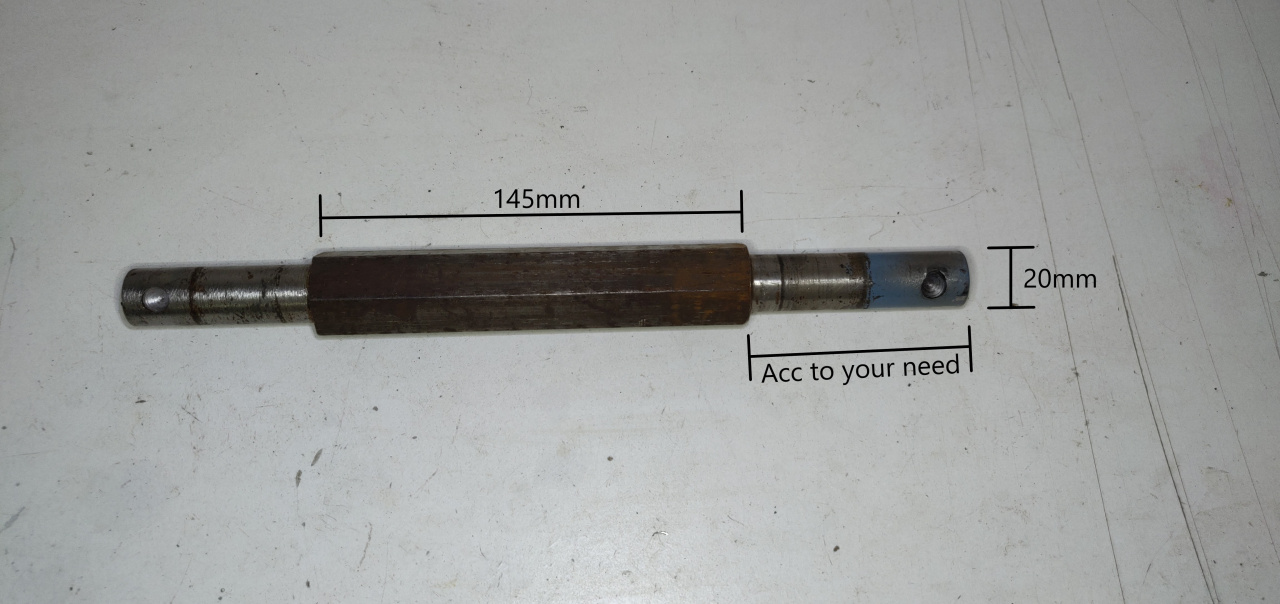

Скруглите шестигранный стержень с концов. Расстояние между лезвиями составляет 145 мм. Вы можете следовать схеме, чтобы расположить лезвия, используя присутствующие на нем точки. Вам поможет видео. Вы также можете использовать другую конфигурацию.

Популярные дробилки для пластика:

27 Дробилка для пластика, пластмасс, ПЭТ, пленки, поролона, литников, стекла, медицинских отходов СТДБ-40

Дробилка для пластика, пластмасс, ПЭТ, пленки, поролона, литников, стекла, медицинских отходов СТДБ-40

Ножей на роторе 2 шт. Размер загрузочного окна 280 х 280. Ножей на станине 2 шт. Производительность до 50 кг/час

25 Дробилка для пластика, пластмасс, ПЭТ, пленки, поролона, литников, стекла, медицинских отходов СТДБ-60Р

Дробилка для пластика, пластмасс, ПЭТ, пленки, поролона, литников, стекла, медицинских отходов СТДБ-60Р

Ножей на роторе -2 шт. Размер загрузочного окна 280 х 400. Ножей на станине 6 шт. Производительность до 150 кг/час

3 Измельчитель пластика, пластмасс, ПЭТ, пленки, поролона, литников, стекла, медицинских отходов СТДБ-60

Измельчитель пластика, пластмасс, ПЭТ, пленки, поролона, литников, стекла, медицинских отходов СТДБ-60

Ножей на роторе -2 шт. Размер загрузочного окна 280 х 400. Ножей на станине 6 шт. Производительность до 150 кг/час

Шаг 4: Сборка

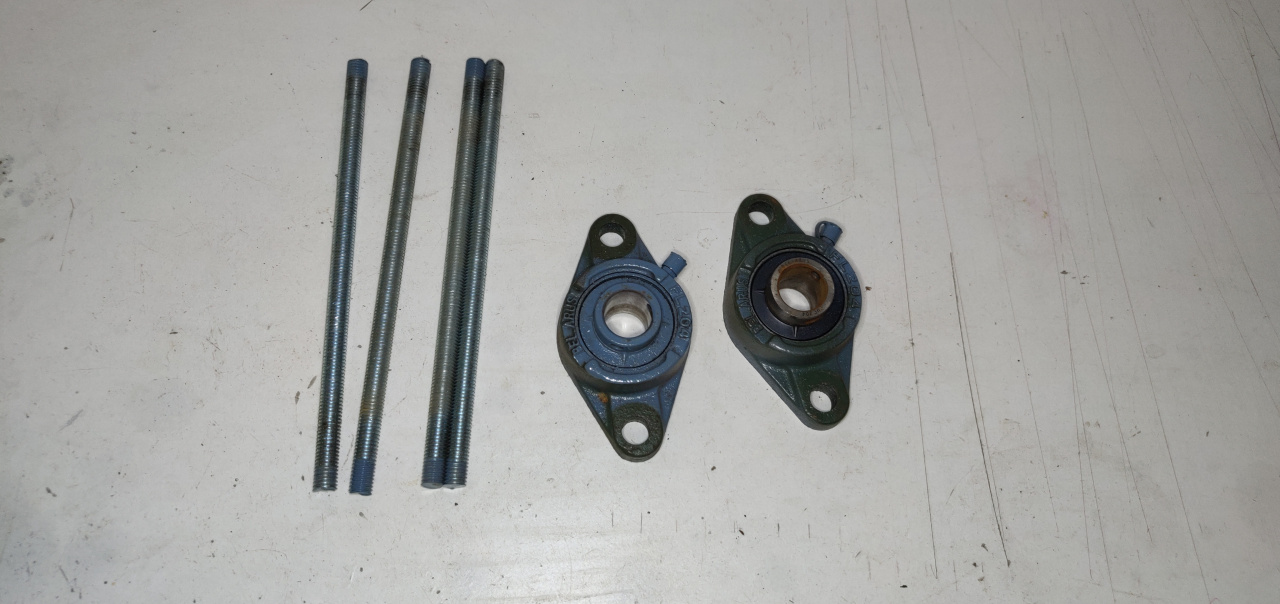

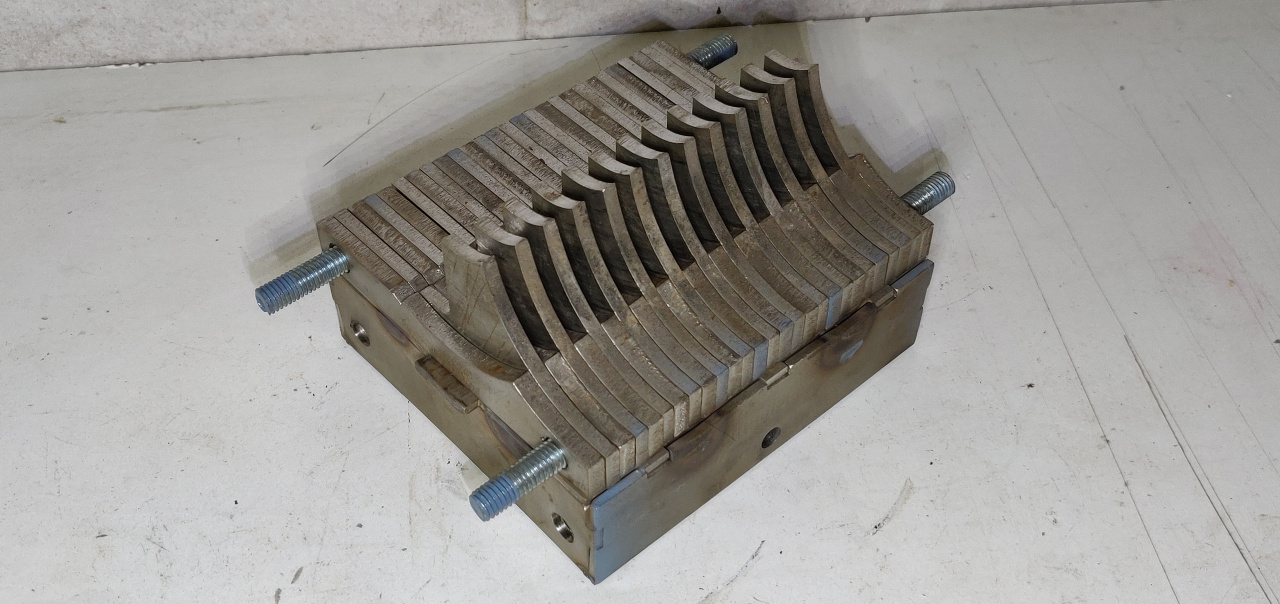

Отрежьте 4 куска стержня с резьбой по 8 дюймов и расположите лезвия, как показано. Посмотрите это видео, чтобы получить более полное представление.

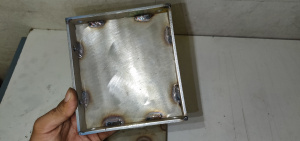

Убедитесь, что все работает без сбоев. Затяните болты и приварите стыки для листа толщиной 3 мм. Вам понадобится небольшая сетка, которая определяет производительность измельчителя.

Шаг 5: Двигатель

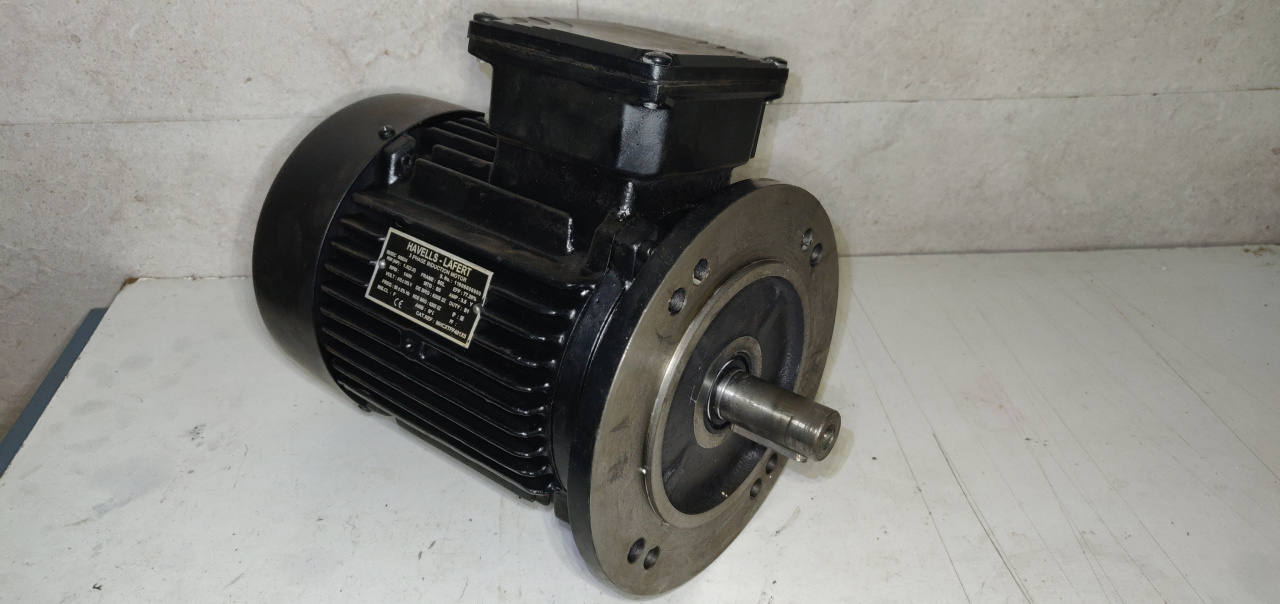

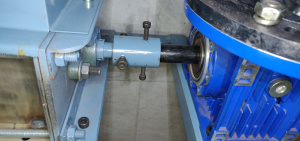

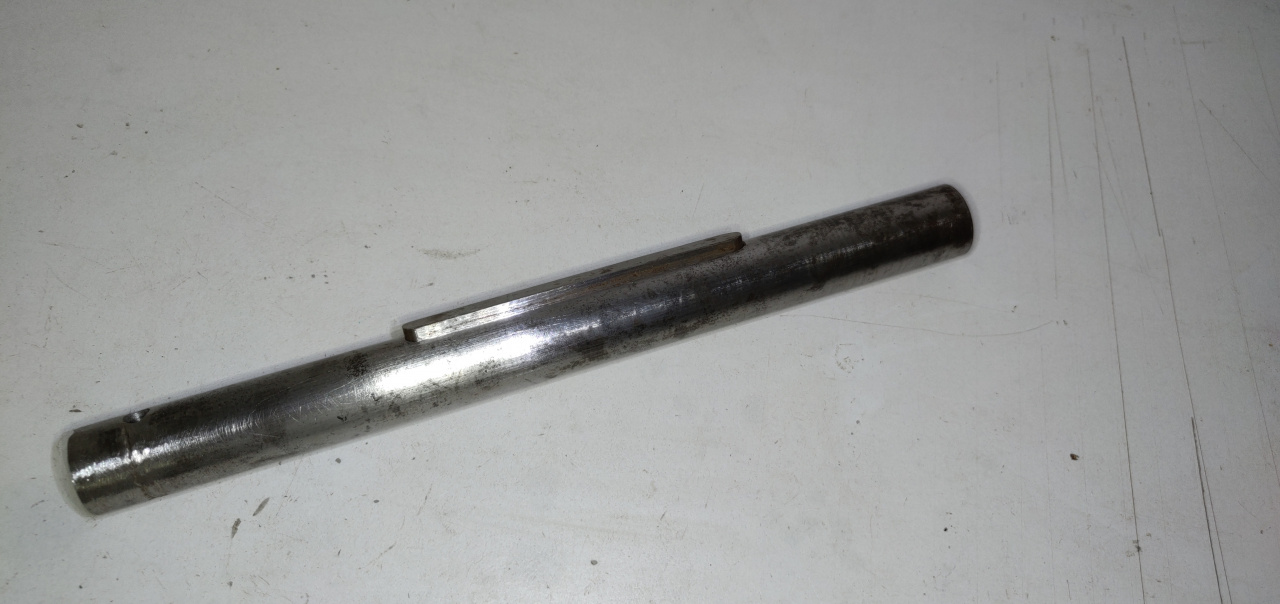

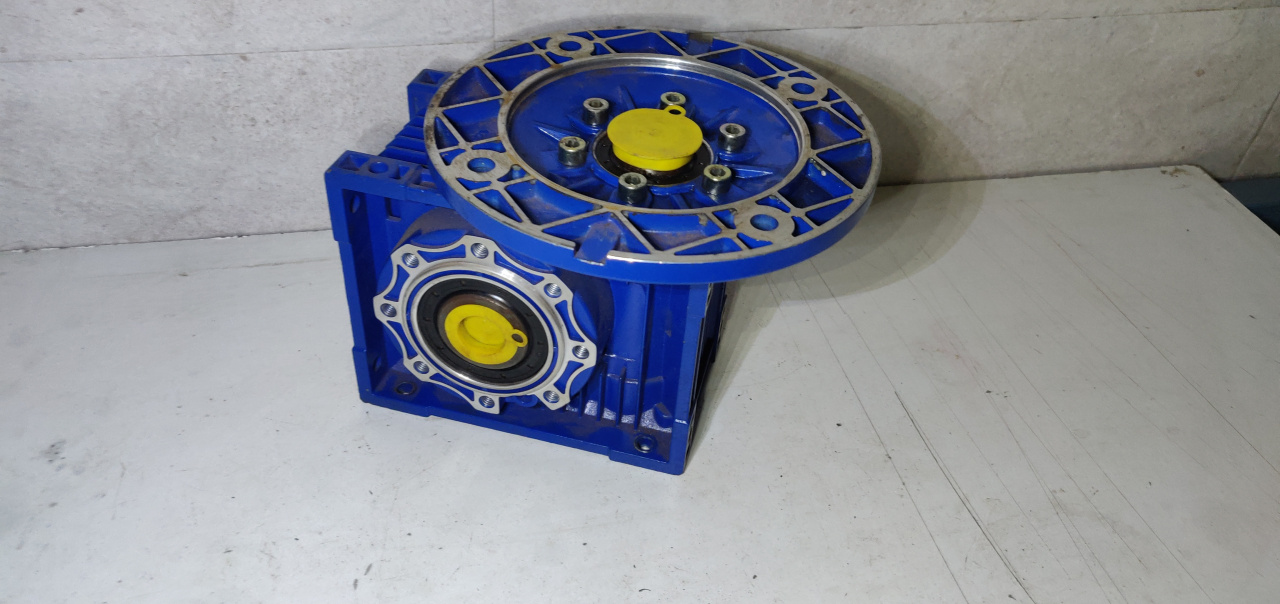

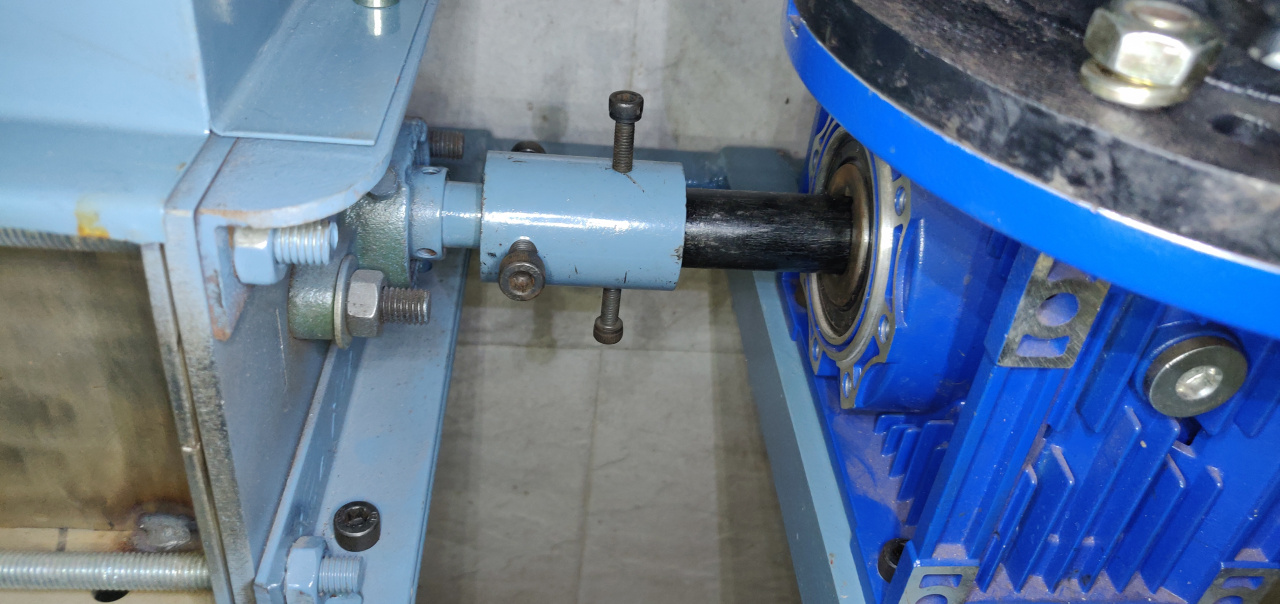

Следующее, что вам понадобится, это двигатель и редуктор, которые будут обеспечивать энергией наш измельчитель. Я использую трехфазный двигатель мощностью 2 л.с., 1400 об/мин, что является минимальным требованием. Редуктор имеет пропорцию 1:20, поэтому мы получим 70 об/мин. Я сделал вал и муфту, чтобы соединить его с измельчителем. Я не поделился спецификациями, так как вы должны сделать свои в соответствии с вашими требованиями и типом редуктора.

Шаг 6: База

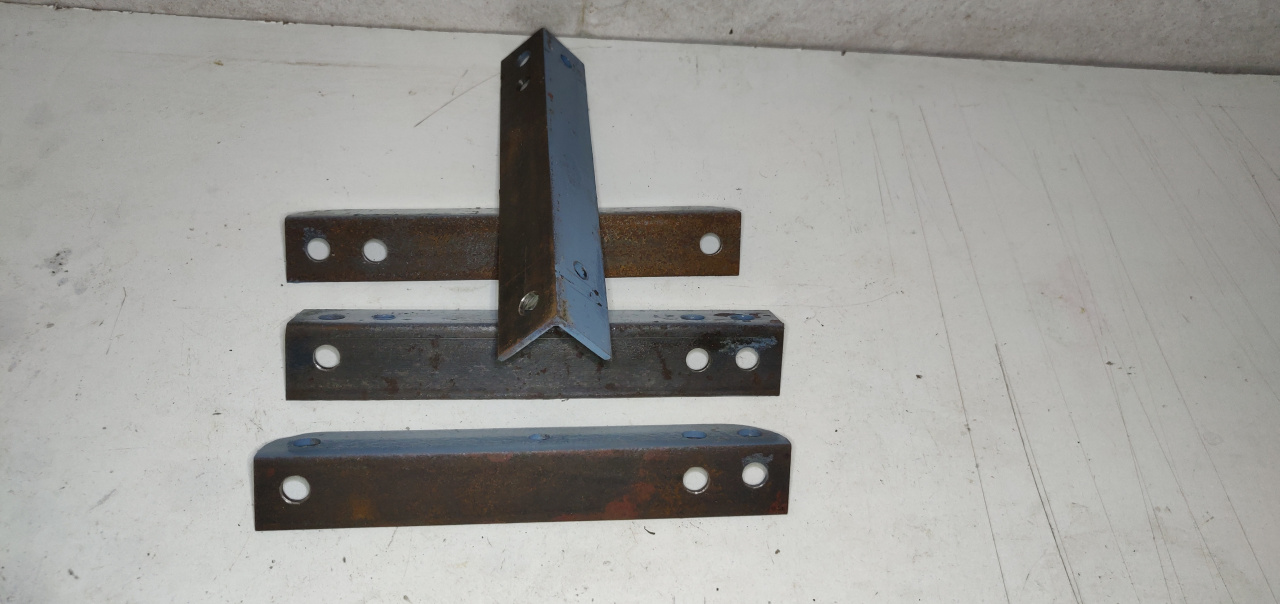

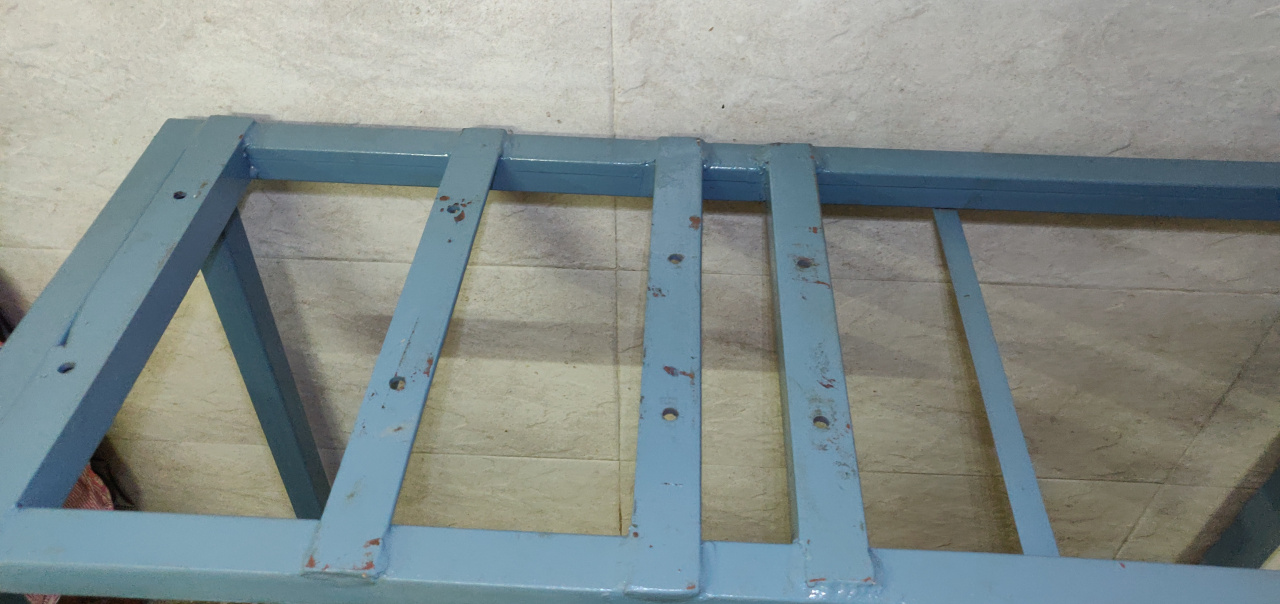

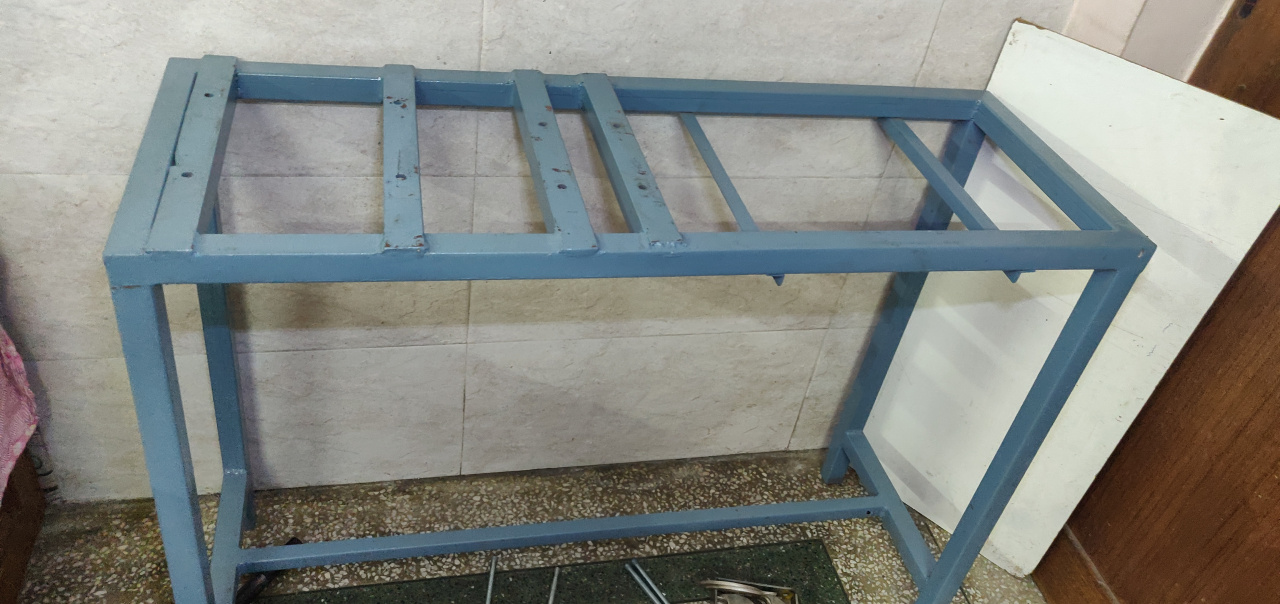

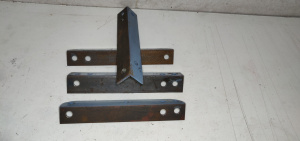

Сделайте основу из квадратной трубы 1,25 дюйма и постарайтесь сделать ее низкой, чтобы она была стабильной во время процесса. Технические характеристики моего основания - 40 дюймов на 15 дюймов и 30 дюймов в высоту. Для крепления измельчителя и мотора к основанию я использовал угол длиной 2 дюйма и толщиной 4 мм.

Шаг 7: Бункер

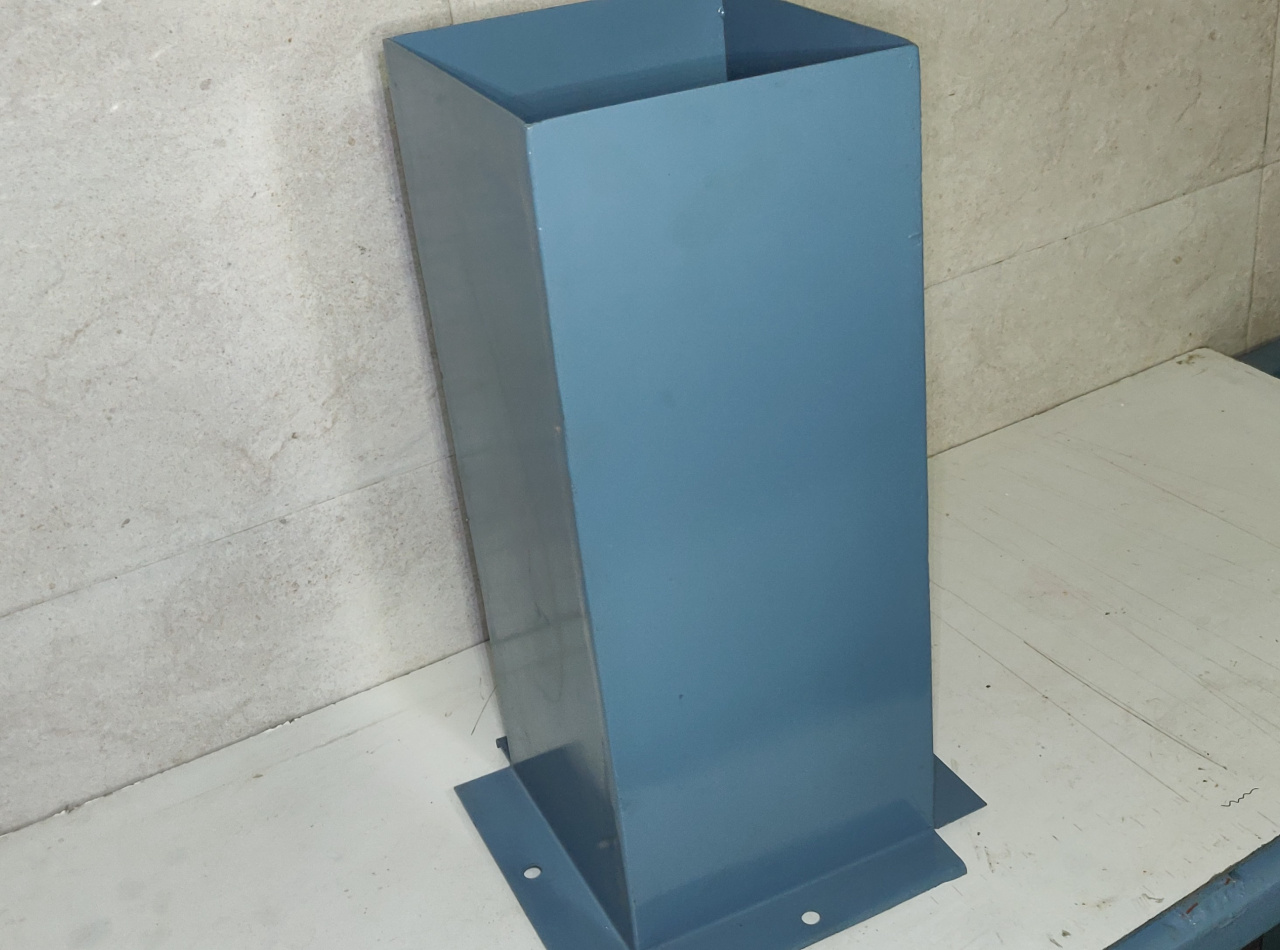

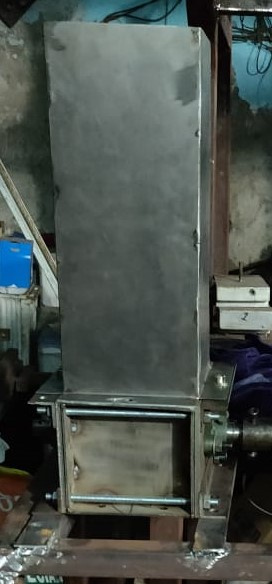

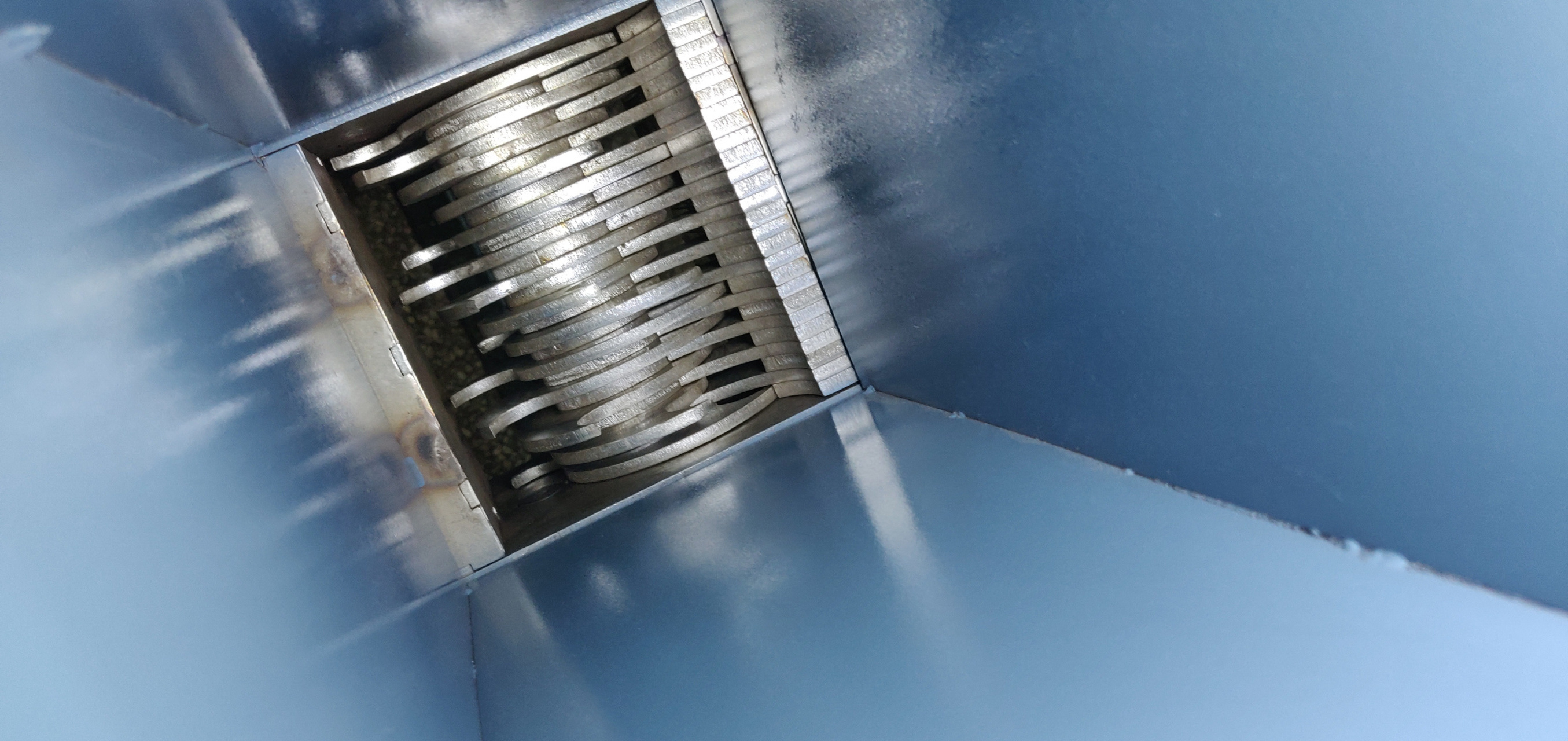

Следующее, что нужно сделать, это сделать бункер, через который будет проходить пластик, и сделать его квадратным, чтобы мы могли создать небольшое давление сверху. Я использовал лист размером 4x6x17 дюймов и согнул его с одного конца, чтобы прикрутить к измельчителю. После этого я чисто и красиво его сварил.

Шаг 8: Финал

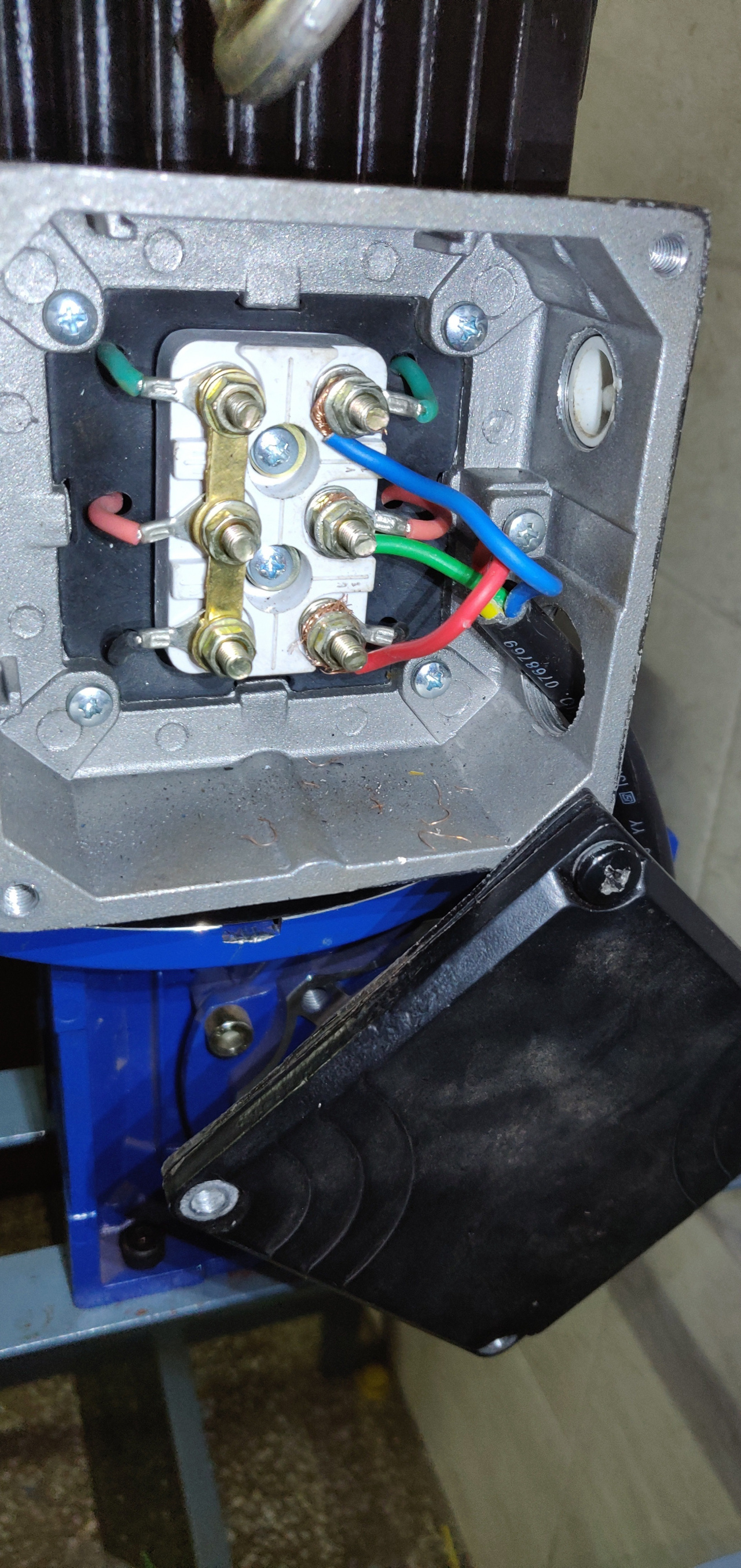

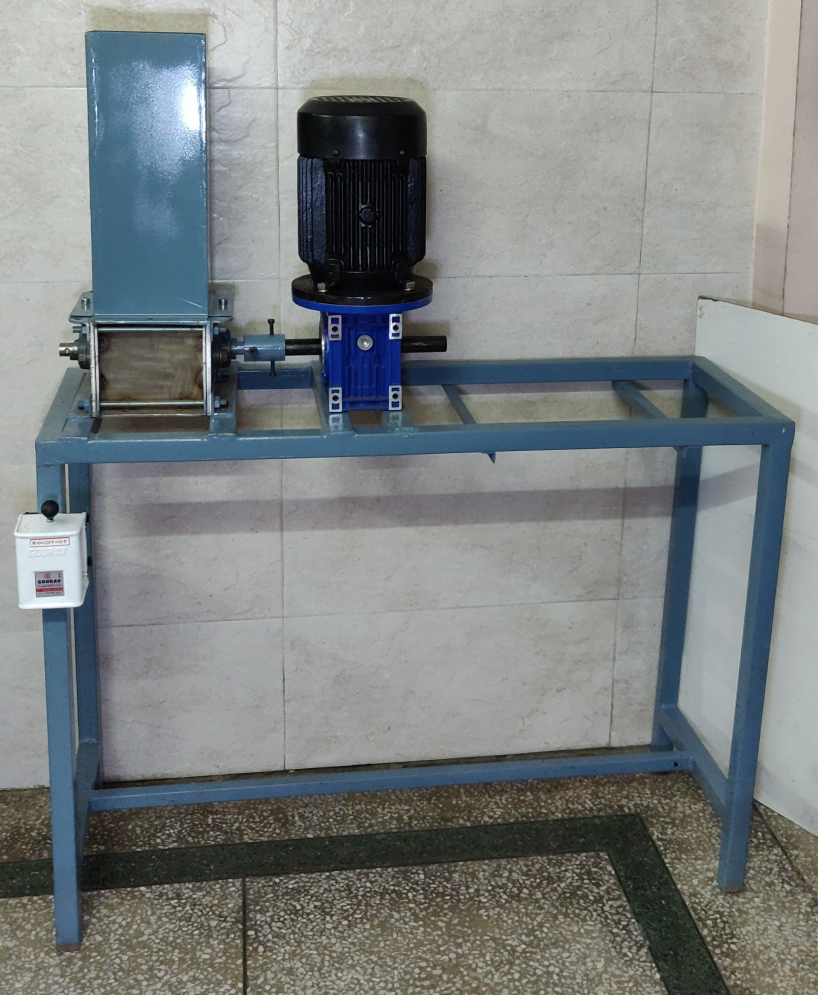

После покраски и подключения электричества он был готов к измельчению пластика. Я пробовал измельчить бутылку Cocola без сетки, и результаты неплохие. Сделайте шаг, чтобы спасти нашу планету.

Если вам понравилась данная статья, то ставьте лайк, делитесь ею со своими друзьями и оставляйте комментарии!

Чертежи для сборки измельчителя:
