Как лазерный труборез за 1 млн ₽ избавит вас от аутсорса, сверловки и ручной работы

Ещё недавно стоимость лазерных труборезов начиналась от 3 млн. рублей, что для небольших производств оставалось недосягаемой целью. При этом потребность в резке сохранялась, и обычно было два варианта: делать это на аутсорсе или вручную.

Зная о такой ситуации, мы, Stankoff.RU, ввели серию труборезов STT: станки стоимостью от 1 до 1,6 млн рублей, которые закрывают резку, сверловку и вырезку пазов одной операцией.

Это не замена промышленному труборезу, но возможность начать резать лазером без больших затрат.

Сегодня мы расскажем: что умеют эти труборезы, кому подходят и когда стоит рассмотреть модели постарше.

Вам знакомы эти ситуации?

Аутсорс. Позвонили подрядчику, отправили чертежи. День уходит на согласование размеров, цены и сроков. Обещали привезти ко вторнику – привезли в четверг. Часть деталей оказались с гратом. Оператор целый день дорабатывает заготовки напильником, прежде чем отдать их на сварку. Плюс доставка туда и обратно за ваш счёт. Если подрядчик ошибся в чертеже – переделка и всё по новой.
Всё своими руками. Трубу режут на лентопиле, отверстия сверлят на сверлильном станке, кромки доводят напильником. Три станка, три операции, три переустановки детали, и в каждой переустановке своя погрешность. Одна деталь проходит через цех дольше, чем варится вся конструкция.

А как может быть

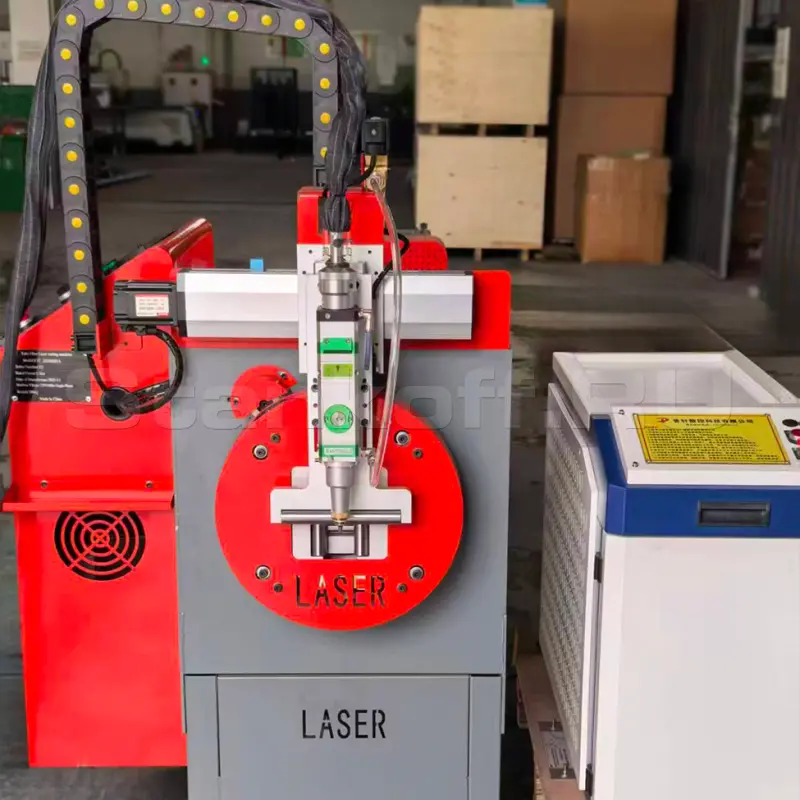

Труба вставляется в патрон трубореза, оператор запускает программу, и в этот же день вы получаете готовые детали: отрезанные в размер, с отверстиями и пазами, с чистой лазерной кромкой. Всё за один установ.

Кромка после лазера не требует зачистки: нет грата, как после старого уставшего лентопила, нет заусенцев, как после сверла. Деталь после трубореза идёт сразу на сварку или сборку.

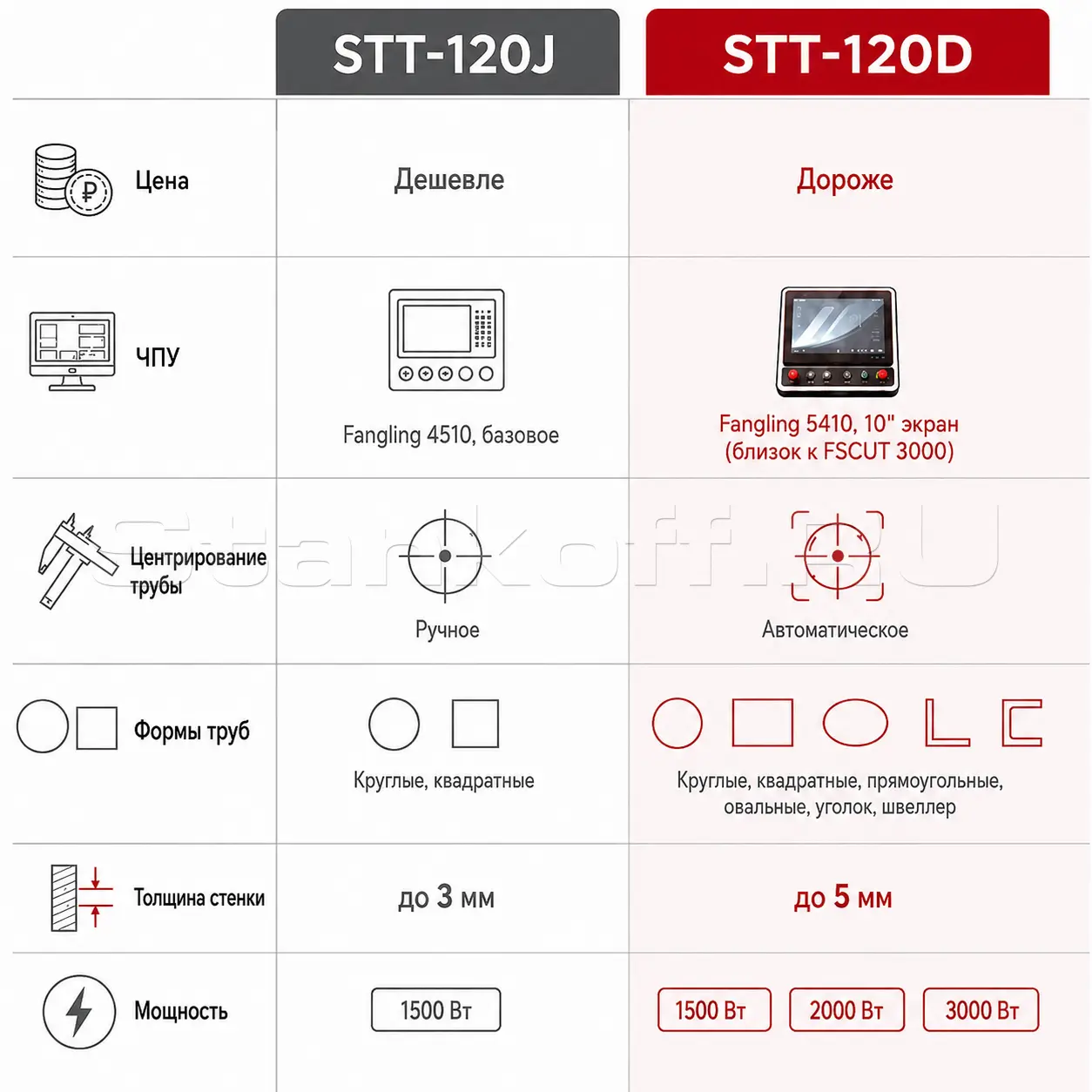

Какую серию выбрать: J или D?

Для кого:

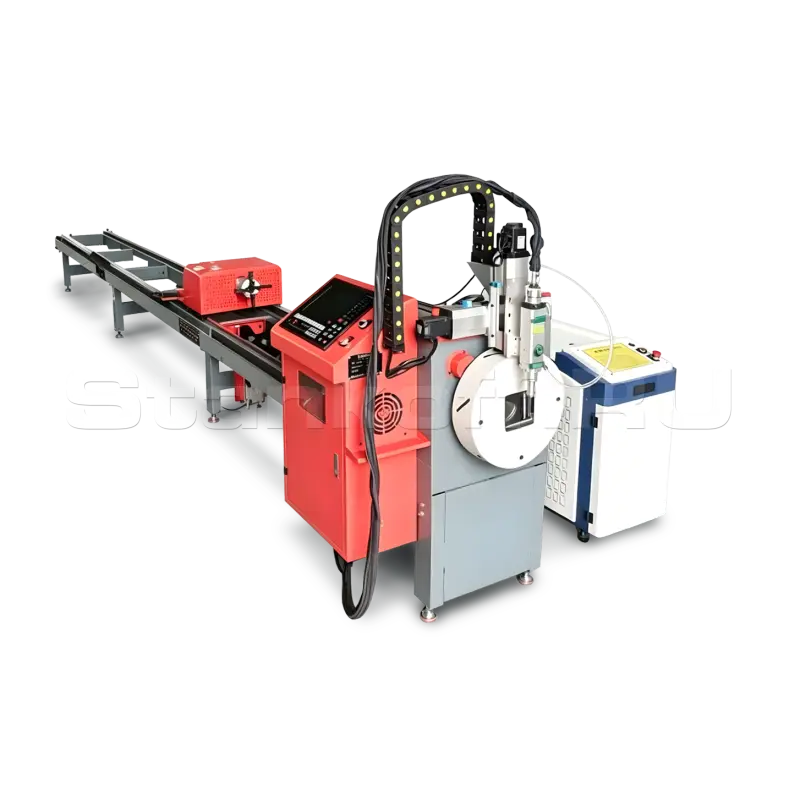

J – вариант для тех, кому нужно начать с минимальным бюджетом. Подходит для резки круглых и квадратных труб, выполняет простые отверстия. Подготовка детали здесь ручная.

D – серия подороже, но автоцентрирование экономит время на каждой заготовке + современная стойка держит все формы профиля.

Какую мощность выбрать

1500 Вт – толщина стенки до 3 мм. Хватает для большинства мебельных и рекламных задач;
2000 Вт – стенка до 4 мм. Запас для металлоконструкций;
3000 Вт – стенка до 5 мм. Максимум серии, для тех, кто регулярно работает с толстостенной трубой.

Совет от нашего специалиста:

Правило простое: берите мощность под самую толстую трубу, которую режете регулярно, а не эпизодически. Разовые задачи потолще дешевле отдать на сторону, чем переплачивать за киловатты, которые будут простаивать.

Уточнение по электрике: источники 1,5 и 2 кВт работают от 220 В, 3 кВт– от 380 В. Стабилизатор напряжения в комплект не входит – рекомендуем сразу заложить его в бюджет, для лазерного источника это страховка от главного врага: скачков в сети.

Три опции, которые меняют работу на станке

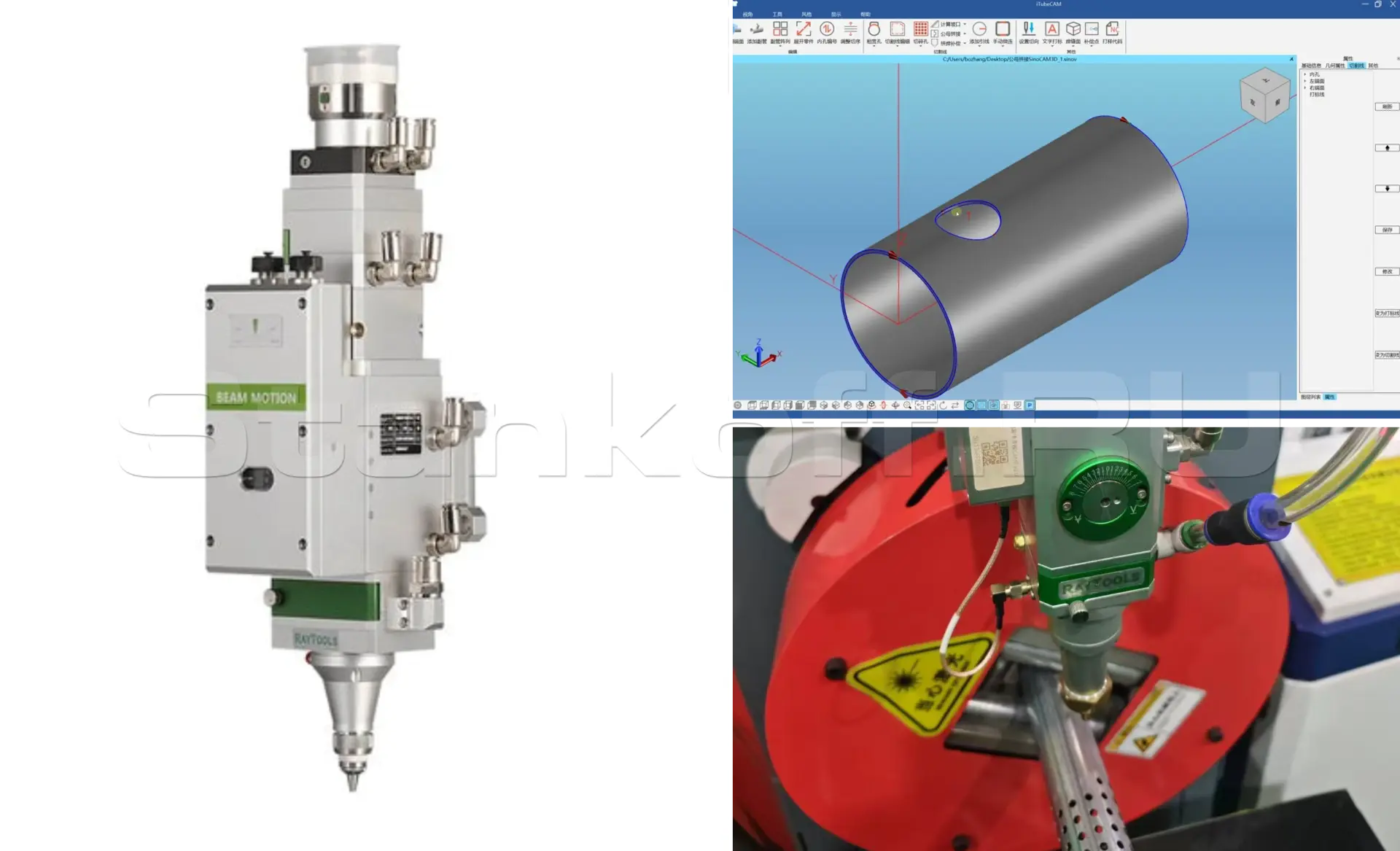

Режущая голова RayTools BM110 с автофокусом. Базовая модель BT220 с ручным фокусом проста и надежна для работы с трубами толщиной до 2 мм. Автофокус же необходим для резки более толстых труб. Он позволяет выполнить пирсинг (прокол металла) в несколько этапов с разными настройками фокуса, что делает прокол быстрее и чище, а кромка на толстых стенках получается заметно лучше.
ПО iTubeCam. Программа подготовки заданий, аналог TubesT: создание труб по размерам без CAD-навыков, импорт 3D-моделей STEP и IGS, автоматическая раскладка изделий по трубе (нестинг) для экономии материала, проверка на соударение головы с заготовкой и 3D-симуляция реза до запуска. Готовый проект выгружается в G-code прямо в станок. Эта программа особенно полезна, когда вы работаете с несколькими типами изделий на одной трубе. Нестинг помогает экономить материал, а симуляция предотвращает порчу заготовок.
Пневматический патрон 100 мм. Без него кулачки патрона зажимаются шуруповёртом – и так при каждой смене формы или размера трубы. Если вы режете один и тот же тип трубы весь день, это не критично. Но если у вас разнообразный ассортимент, пневмопатрон значительно упрощает переналадку, превращая её из трудоемкого процесса с шуруповертом в одно нажатие кнопки. Для регулярной работы с разными трубами считаем эту опцию практически обязательной.

Когда стоит рассмотреть другие модели труборезов

Серия STT – оборудование начального уровня. Вот при каких ситуациях стоит рассмотреть труборезы подороже:

Нужен наклонный рез. Голова STT режет строго перпендикулярно – фаску под сварку или скошенный торец она не сделает. Для таких задач смотрите труборезы с наклонной головой. Например, A16.
Большие объёмы и работа в две смены. STT медленнее промышленных труборезов: сервоприводы скромнее, станина секционная, а не цельная. На потоке в две смены станок либо не выдаст нужного темпа, либо износится быстрее, чем окупится. Для серийного производства – модели классом выше, с ними же стоит смотреть автоматическую загрузку заготовок, которой у STT нет.
Грязный цех и нерегулярное обслуживание. У STT нет автоматической смазки и полностью закрытых направляющих – станок требует регулярной чистки и ТО. Если культура обслуживания на производстве хромает, дешёвый станок быстро станет дорогим.
