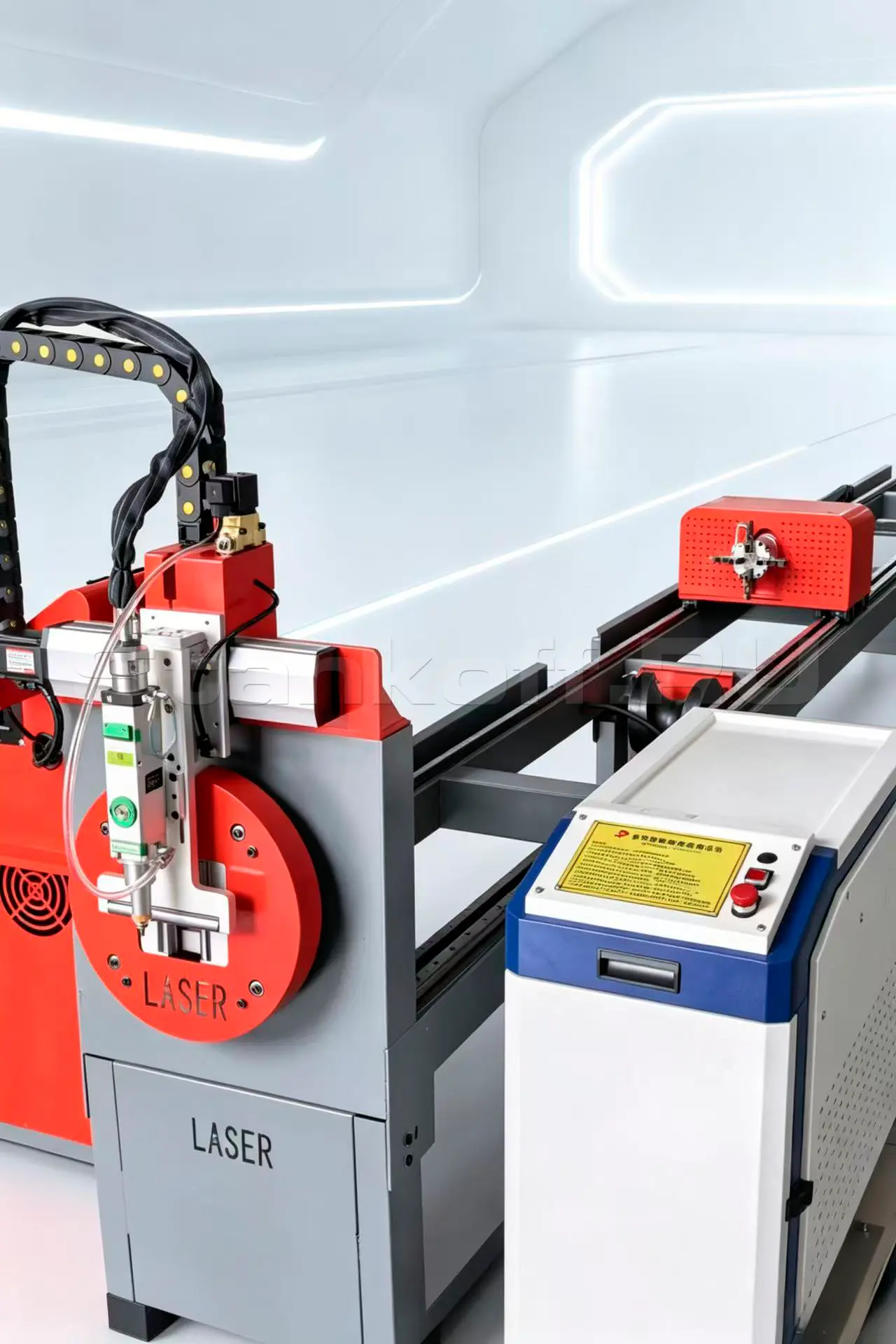

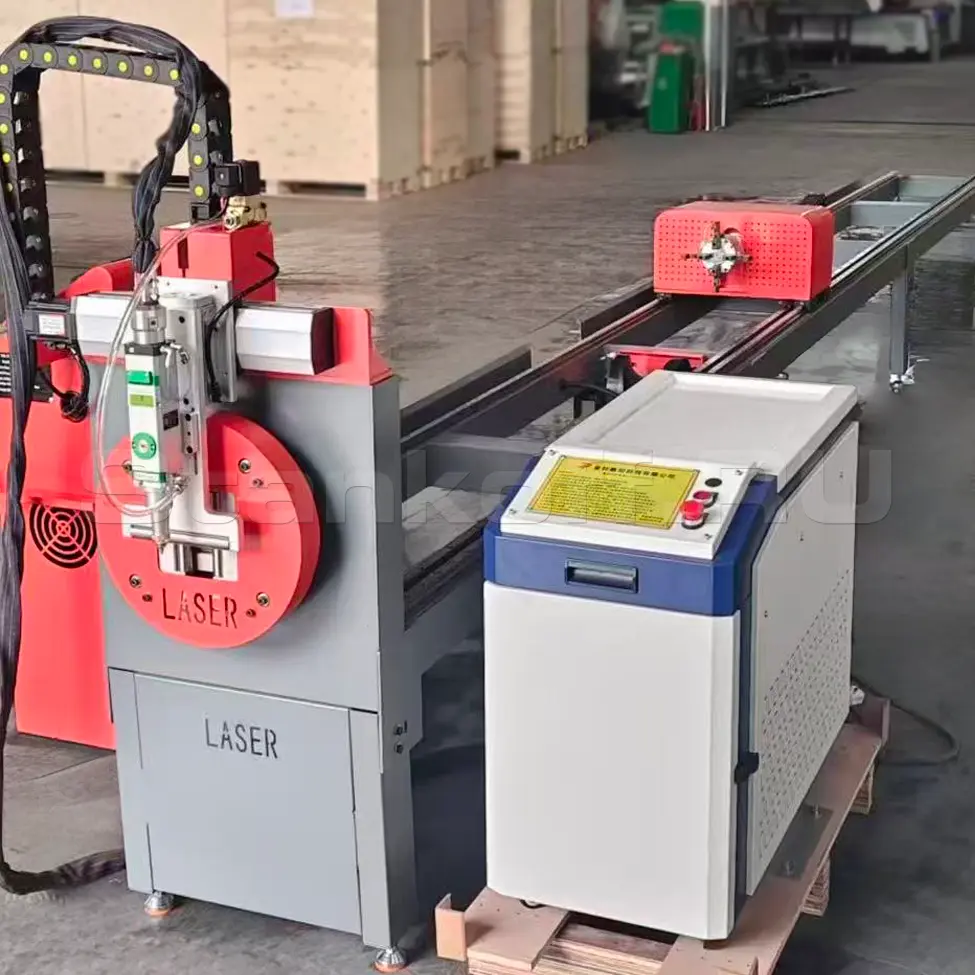

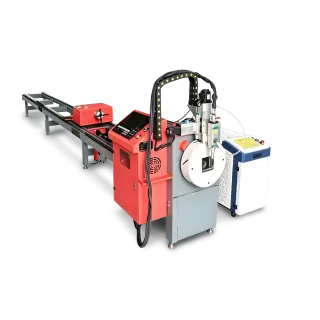

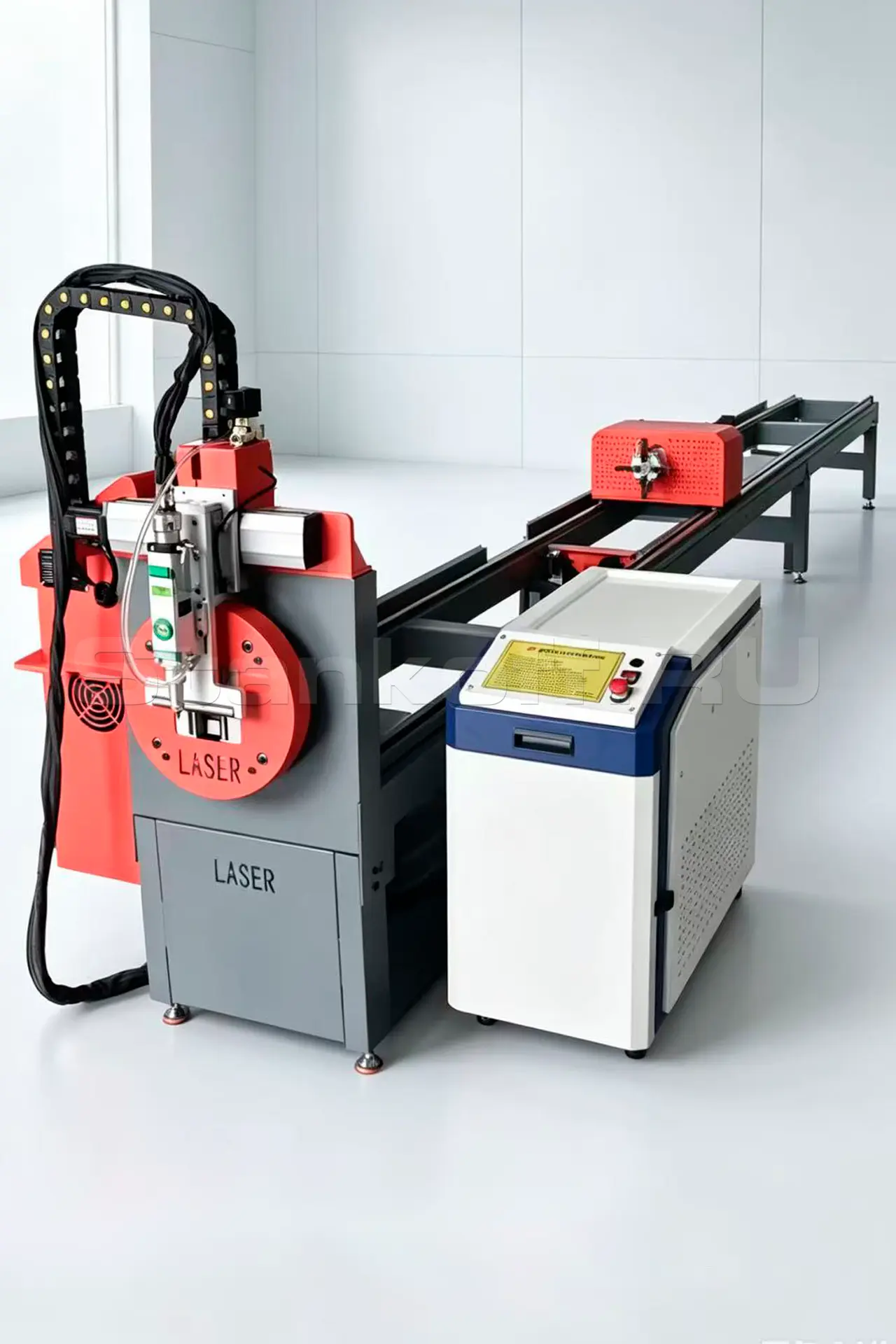

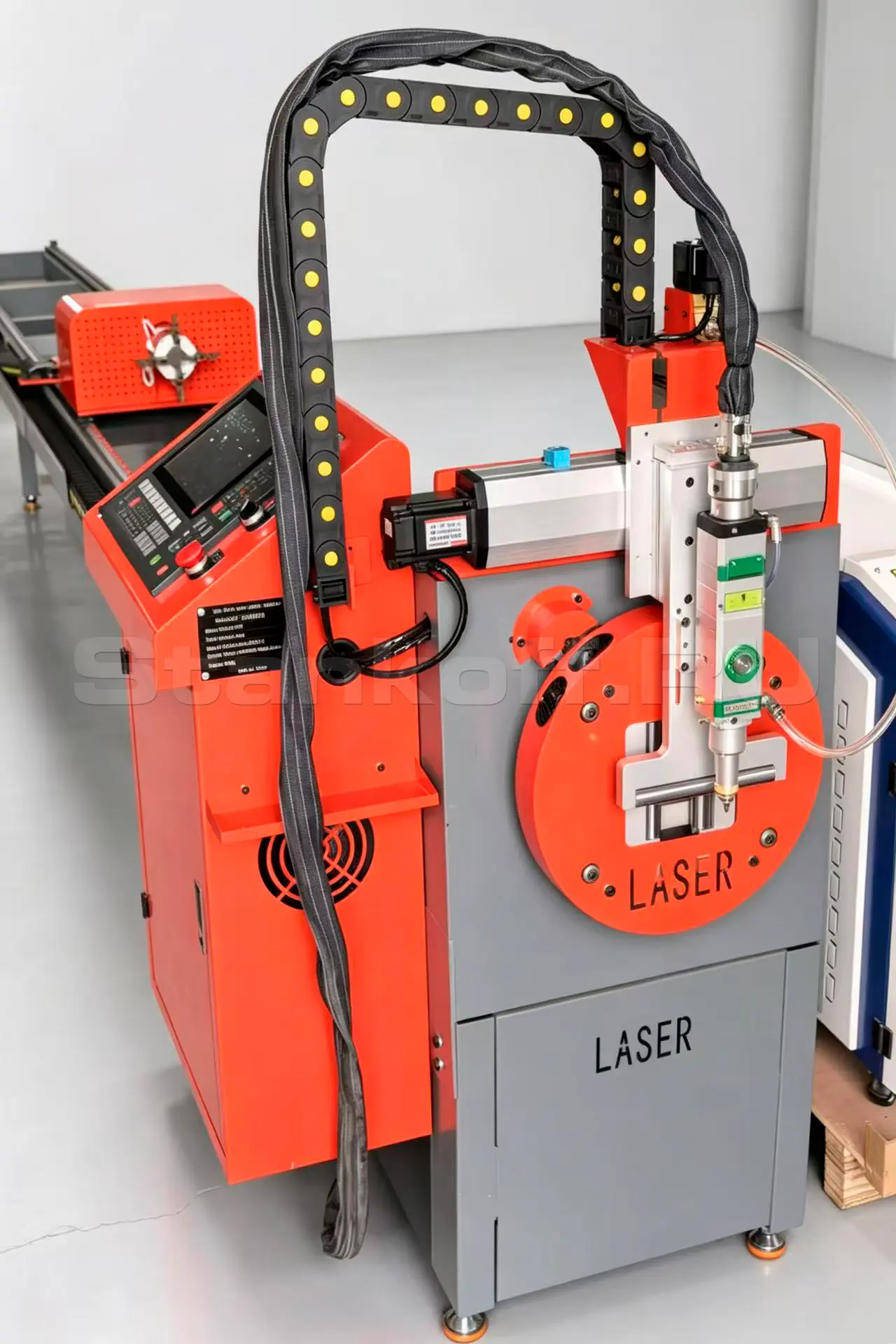

Оптоволоконный лазерный труборез STT-120D/3000 Raycus

Name: Оптоволоконный лазерный труборез STT-120D/3000 Raycus
Price: 1645378 RUB
Availability: PreOrder
Rating: 5 (1 reviews)

/ 17

Сравнить Вопросы

Краткие характеристики

Артикул: STT-120D/3000 Raycus
Мощность лазера, Вт: 3000
Источник излучения: Raycus
Диаметр круглых труб, мм: 10 – 120
Стороны обработки квадрата, мм: 10 – 100
Длина заготовки (трубы), мм: 6300

Все характеристики

Модели серии

Все товары

STT-120D/1500 Raycus

STT-120D/2000 Raycus

STT-120J/1500 Raycus

1 645 378 ₽

Доставка по всей России

Гарантия от производителя

Безнал, лизинг, рассрочка

Нужна консультация?

Альберт Зарипов

+7 (800) 5555-770

Заказать обратный звонок

Кому подходит

Подходит для отраслей Производство мебели Производство рекламы Производство торгового оборудования

Уровень оборудования Полупрофессиональный

Уровень автоматизации Полуавтоматический

Класс точности обработки Стандартная обработка

Оптимальный выбор

Углеродная сталь

до 5 мм

Нержавеющая сталь

до 5 мм

Круглые трубы

Ø 10–120 мм

Квадратные трубы

10–100 мм

Когда стоит рассмотреть другие модели

Для работы с толщинами свыше 5 мм требуется рассмотреть более мощные модели.
При регулярном производстве крупных серий стоит рассмотреть полностью автоматические станки с системой загрузки заготовок.

Что получает производство

Увеличение объёма резки труб за рабочую смену благодаря снижению операций на разных станках.

Увеличение выхода готовой продукции без расширения штата

Закрытие потребности при небольших объёмах и инвестициях

Быстрое освоение — не требует узкой специализации оператора

Где наиболее эффективен

Производство мебели и лестниц

Возможность резки труб до 100-120мм закрывает большинство потребностей при производстве мебели.

Производство рекламы

Позволяет быстро изготавливать кронштейны, корпусные конструкции и крепёж из металлических труб для вывесок и стендов.

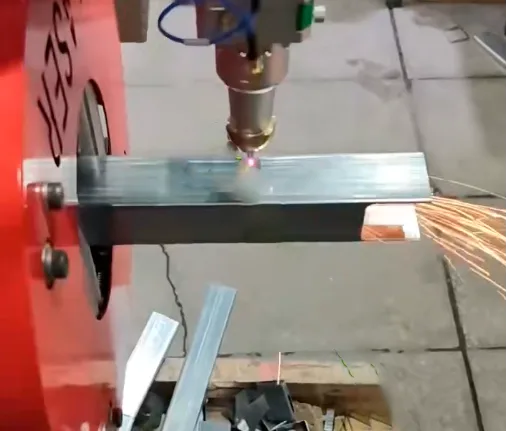

Металлообработка

Точная резка круглых и квадратных труб из углеродистой и нержавеющей стали толщиной до 5 мм.

Какие проблемы решает

Проблема

Низкая повторяемость серийных изделий

Решение

Более производительное аппаратное обеспечение ускоряет подготовку программ и работу станка, а по функционалу система близка к FSCUT 3000.

Проблема

Нехватка квалифицированного персонала

Решение

Система требует подготовленного оператора, но не узкого специалиста; обучение персонала занимает несколько дней благодаря удобному интерфейсу и типовой библиотеке элементов.

Проблема

Высокая себестоимость

Решение

Бюджетный труборез позволяет выполнять раскрой труб на собственном производстве и отказаться от переплаты подрядчикам.

За счёт чего достигается результат

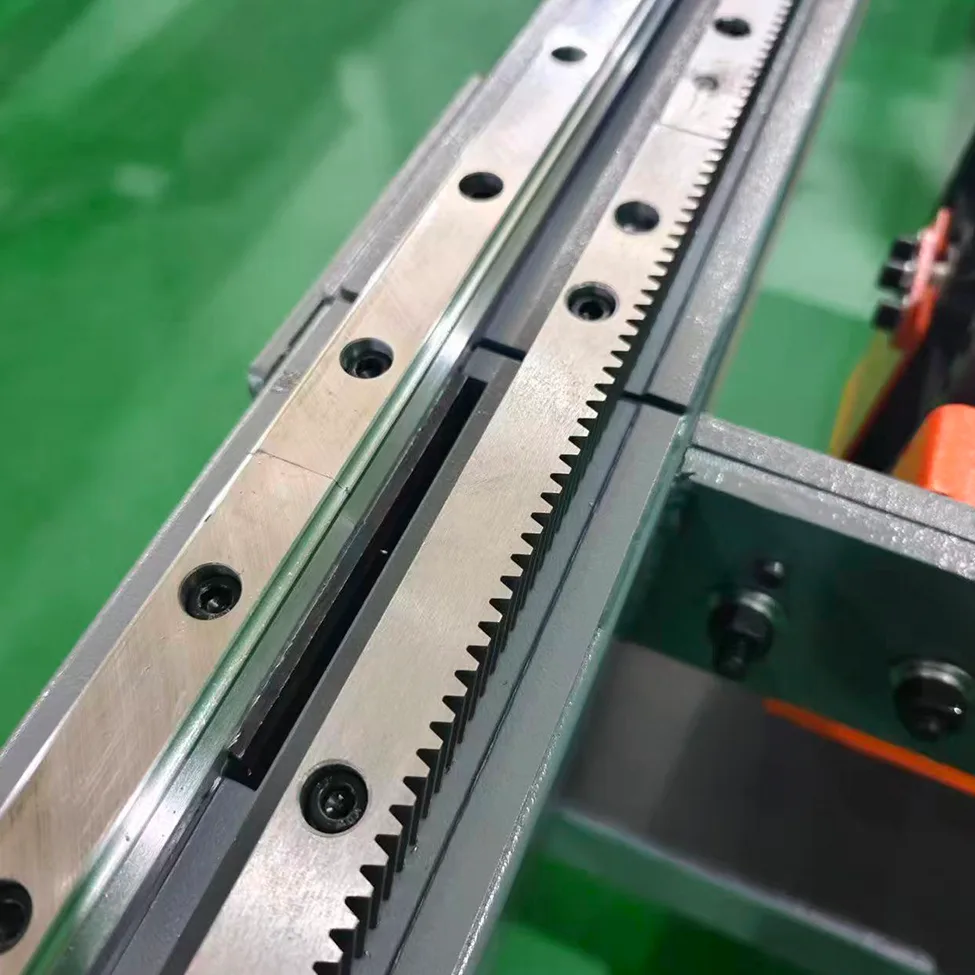

Точное позиционирование по всей длине трубы

Прецизионные линейные направляющие с толщиной 25 мм и косозубая зубчатая рейка обеспечивают плавное перемещение и точность ±0,05 мм, что исключает брак при сложном раскрое.

Простая переналадка под разные размеры Простая переналадка под разные размеры

Патрон с ручной регулировкой зажима позволяет быстро подстроить станок под трубы разного диаметра (10–120 мм круглых или 10–100 мм квадратных) и не требует содержания комплектов сменного оснащения.

Автоматическое центрирование и стабильный рез

За счёт стойки Fangling 5410 с автоматическим определением центра трубы, библиотекой типовых элементов и поддержкой подготовки 3D-заданий через iTubeCAM.

Если коротко

Станок предназначен для небольших мастерских и цехов, которые работают с трубами из нержавеющей, углеродистой стали, алюминия, меди и других материалов. Окупается за счёт снижения трудозатрат и роста производительности при доступной стоимости оборудования. Здесь нет дорогой автоматизации, автоматической загрузки, мощных пневматических патронов и других функций, характерных для промышленных труборезов стоимостью несколько миллионов рублей. Зато станок компактный, простой в обслуживании и позволяет выполнять основные задачи по резке труб своими силами, не завися от аутсорса.

Конструктив

Конструктивные особенности

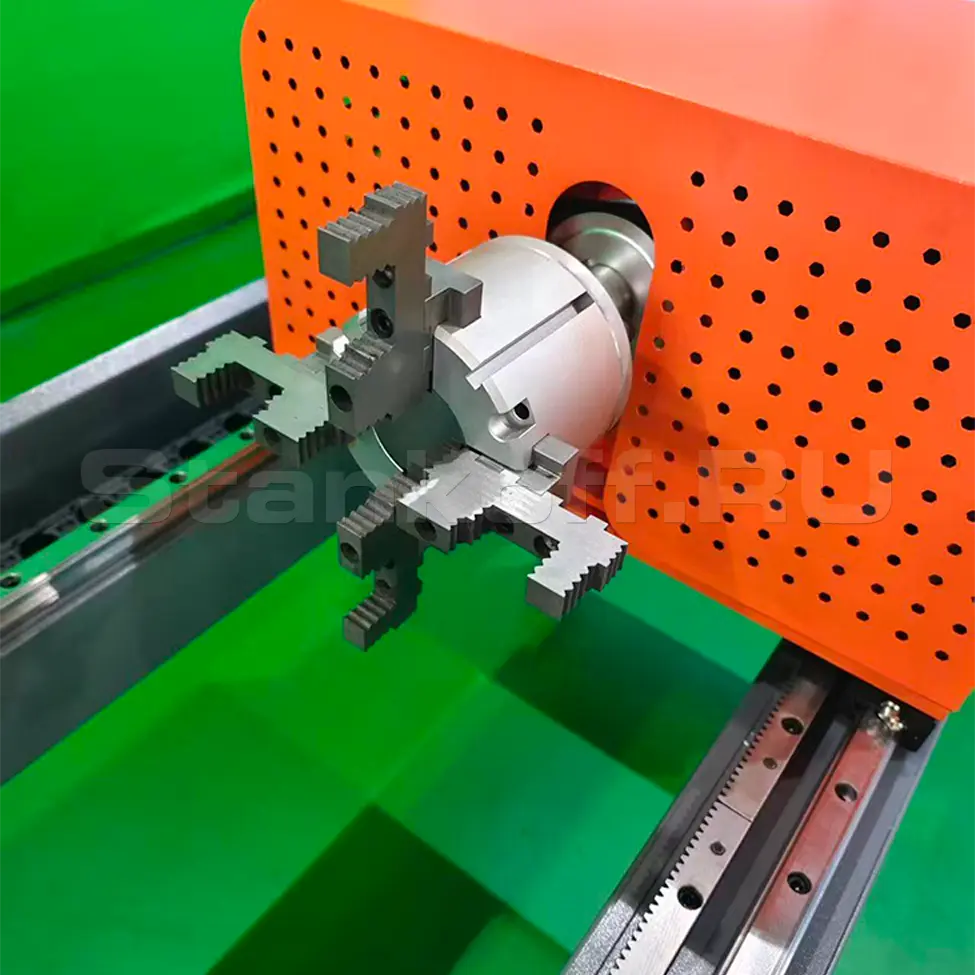

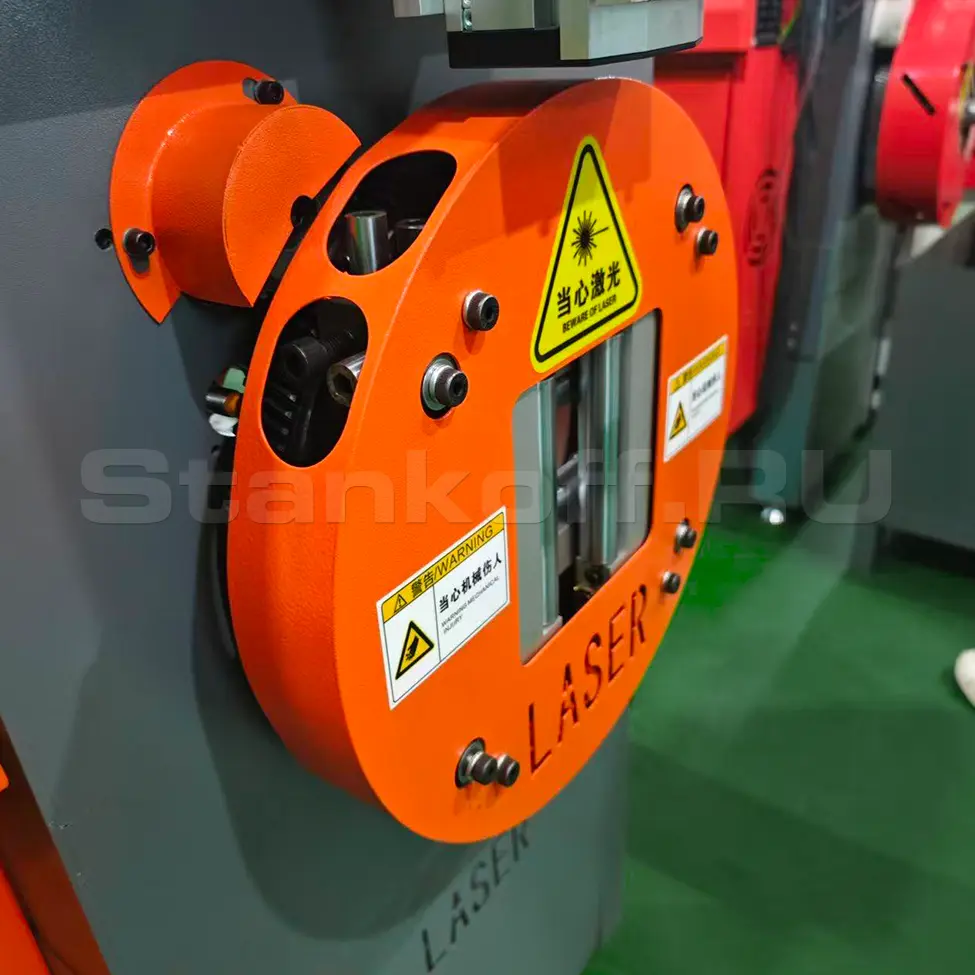

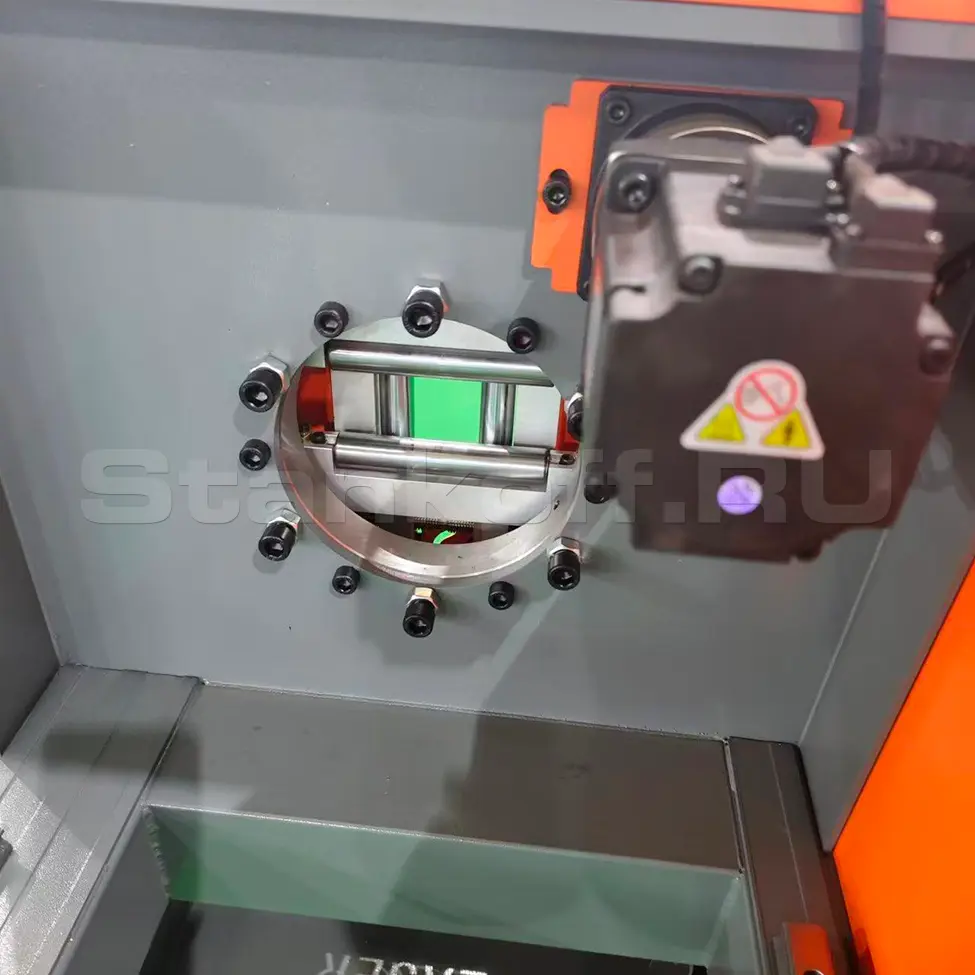

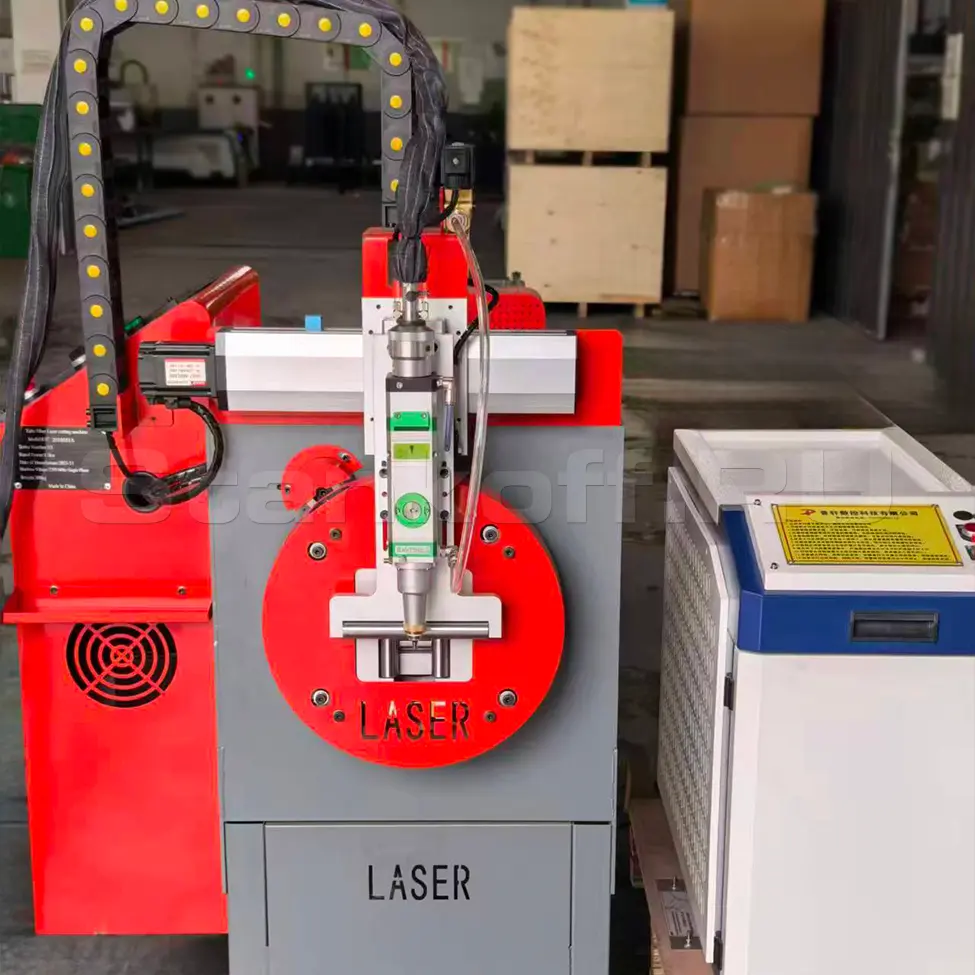

Патрон с ручной регулировкой зажима

Система автоматически определяет центр трубы и подготавливает её к обработке. Заготовка вручную устанавливается в задний патрон, а передний патрон настраивается под размер трубы при помощи зажима кулачков шуруповёртом. По завершении обработки готовая деталь извлекается вручную, новая заготовка подаётся в станок, и цикл повторяется.

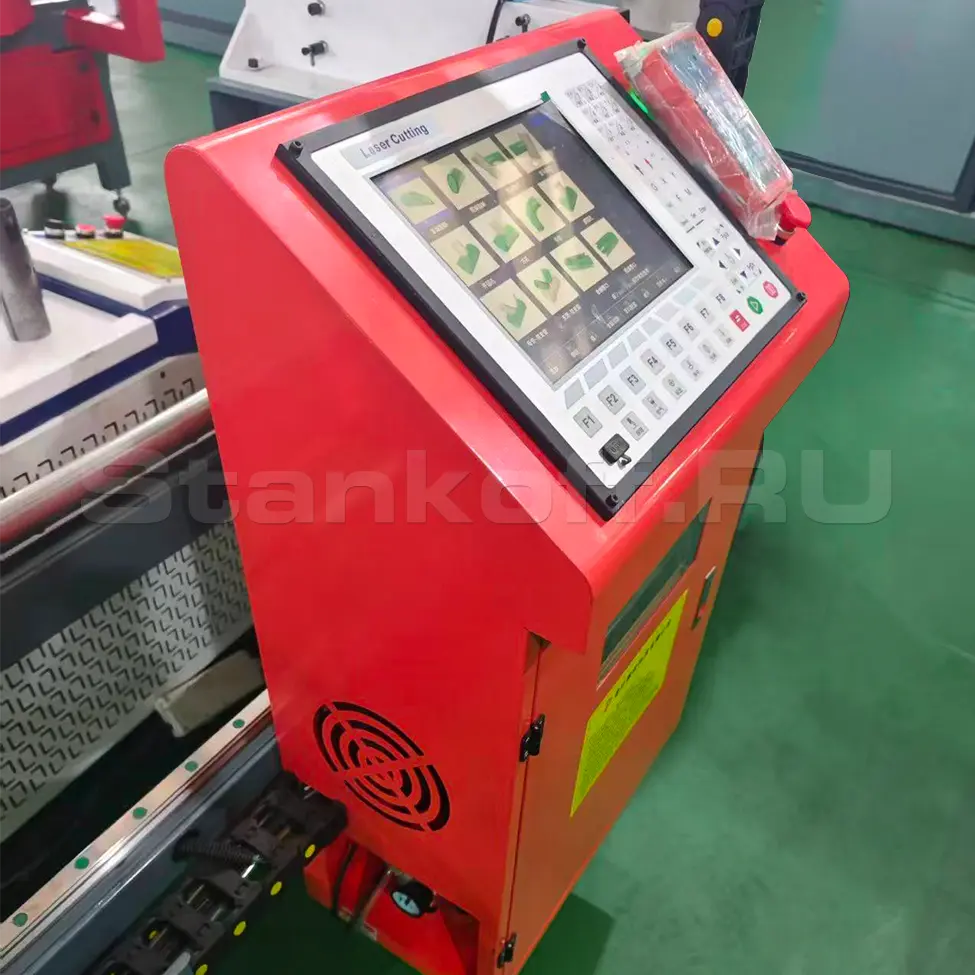

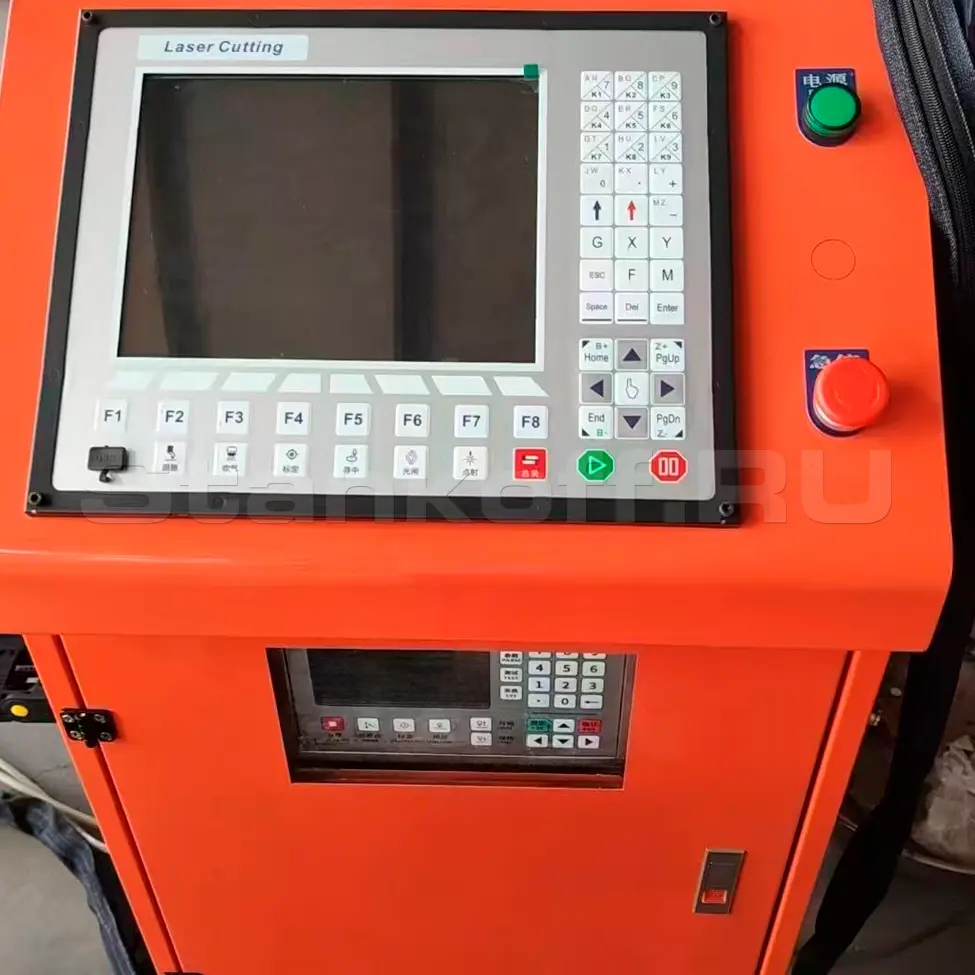

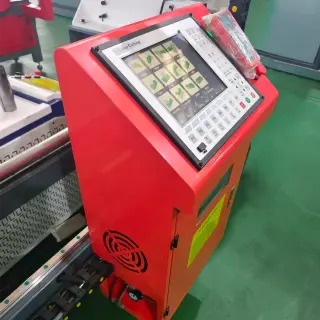

Стойка управления Fangling 5410

Современная система ЧПУ с 10-дюймовым сенсорным экраном, автоматическим центрированием трубы и расширенной библиотекой типовых элементов. Более производительное аппаратное обеспечение ускоряет подготовку программ и работу станка, а по функционалу система близка к FSCUT 3000. Для подготовки раскроя и импорта 3D-моделей в форматах STEP и IGS требуется внешнее программное обеспечение iTubeCAM,

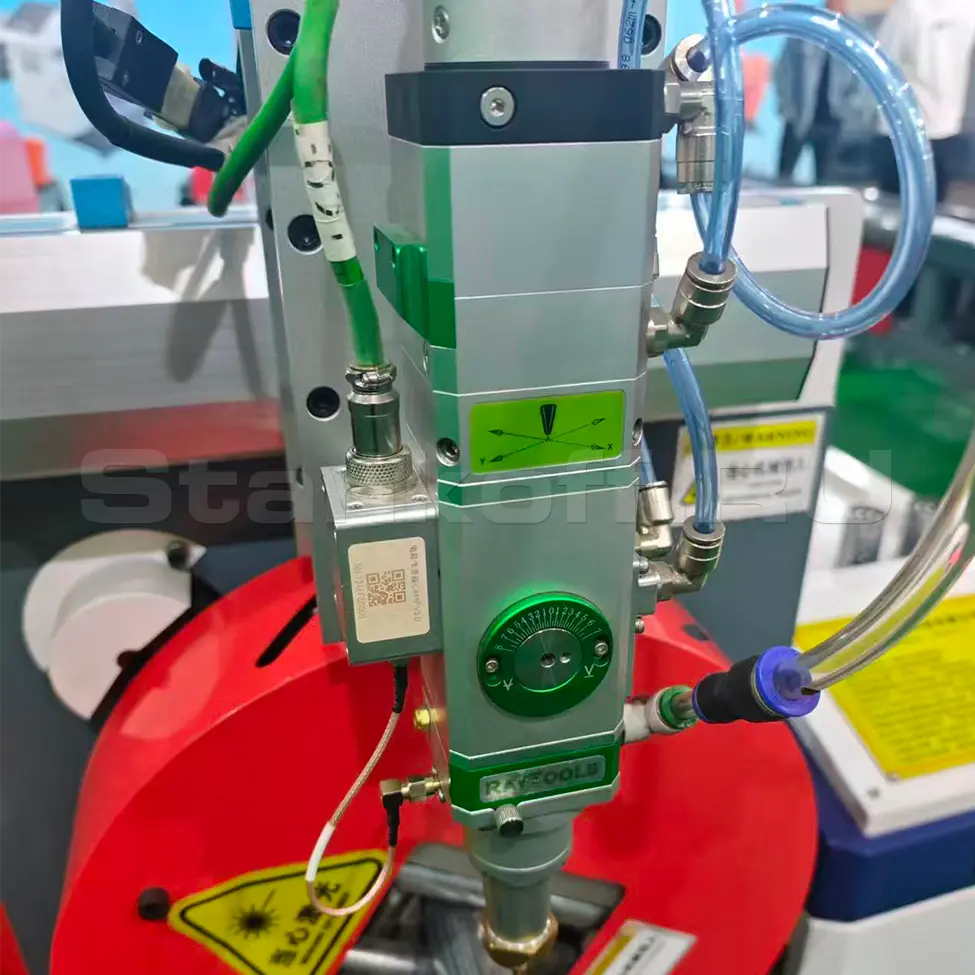

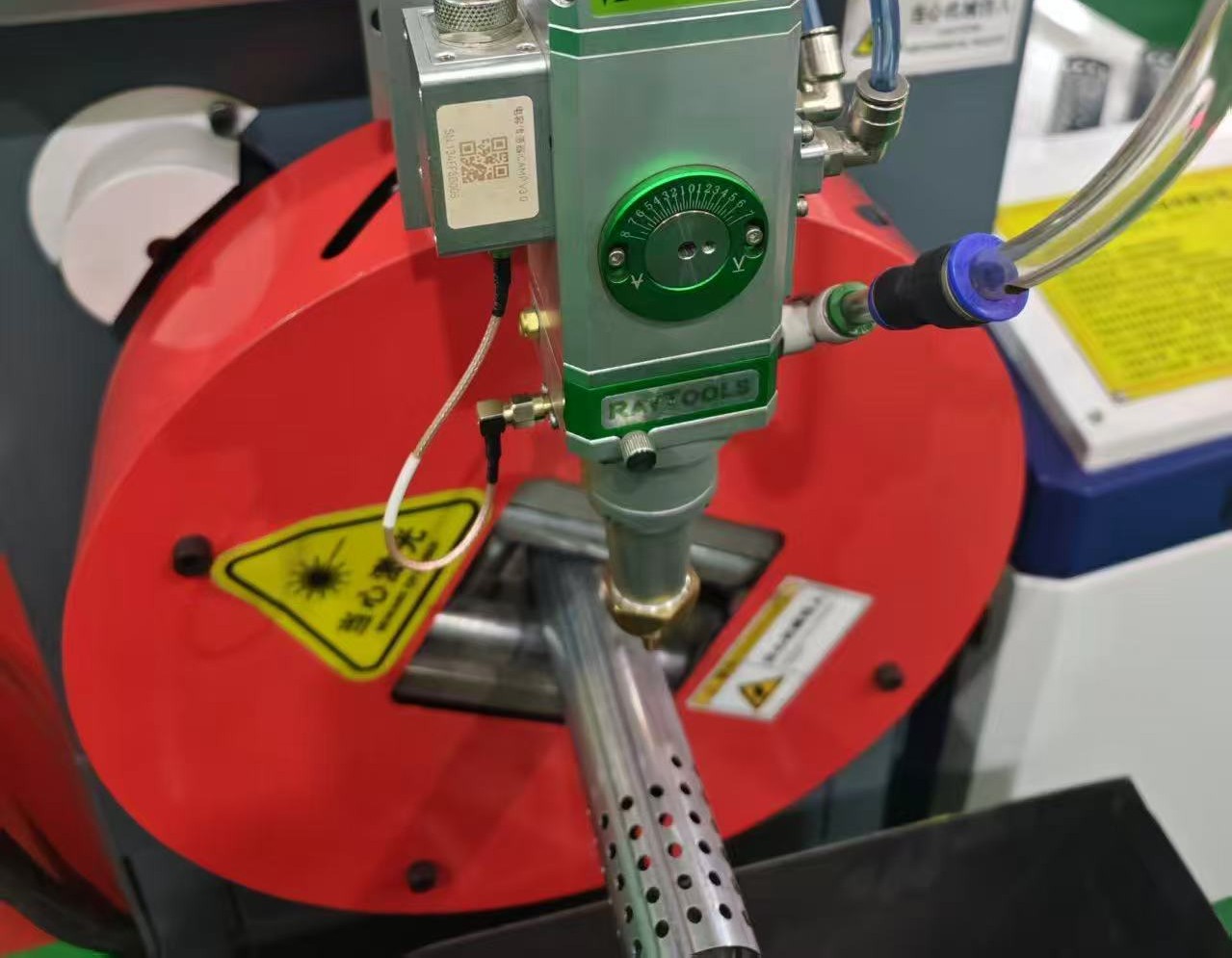

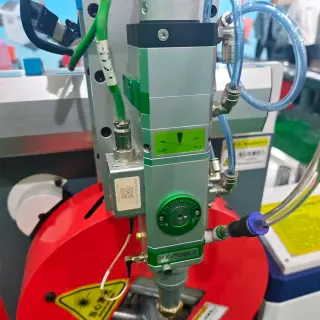

Режущая голова с ручным фокусом RayTools BT220

Голова оснащена системой контроля высоты, которая помогает поддерживать стабильное расстояние до металла во время работы, что положительно влияет на качество реза. Простая и надёжная конструкция делает её хорошим выбором для станков начального уровня, где важны доступная стоимость и неприхотливость в эксплуатации.

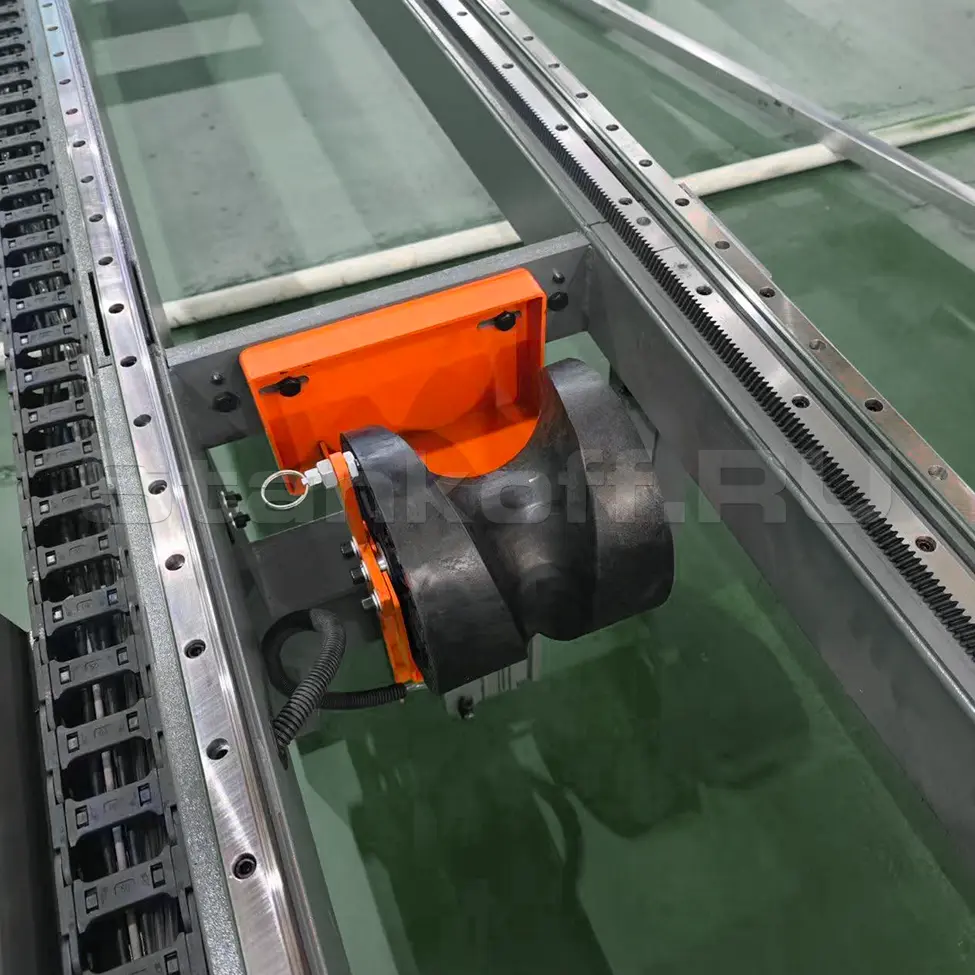

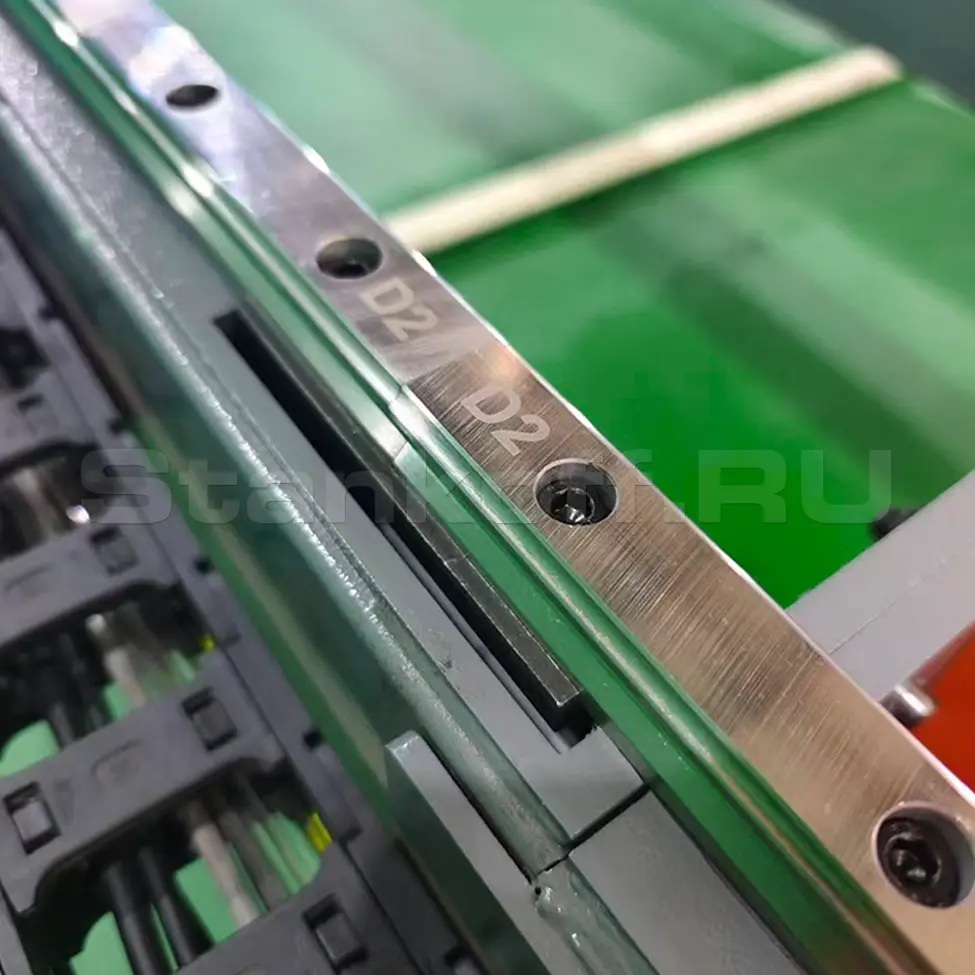

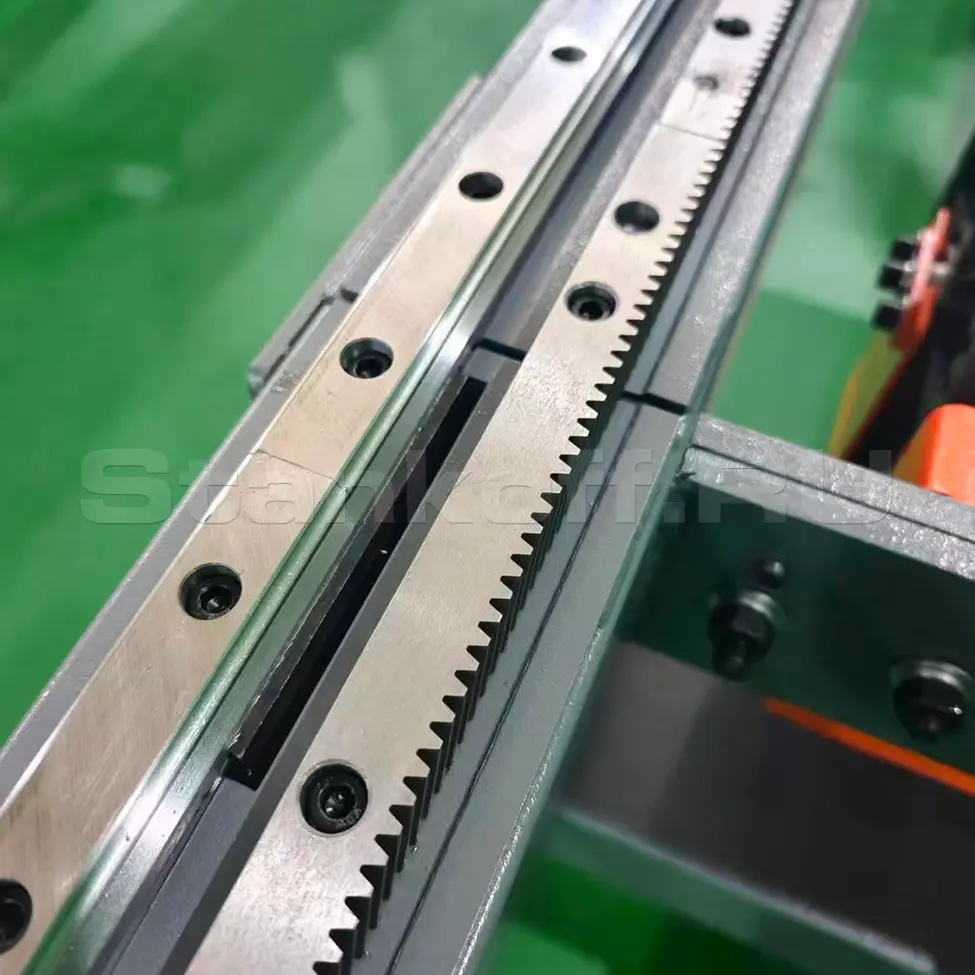

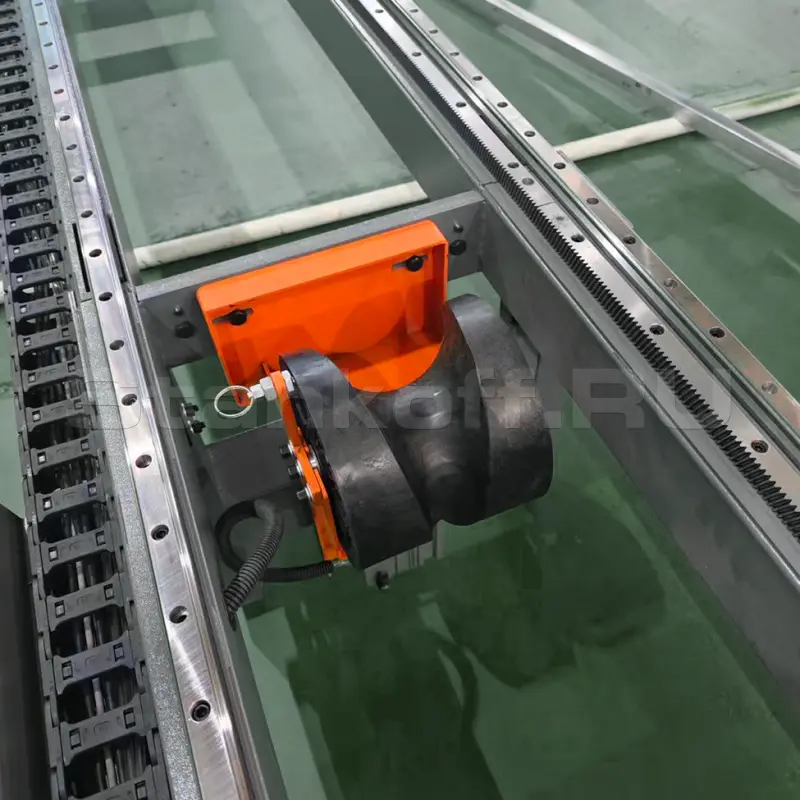

Прецизионные линейные направляющие и косозубая зубчатая рейка

Обеспечивают плавное перемещение рабочих узлов, высокую точность позиционирования и стабильность обработки по всей длине заготовки.

Характеристики

Лазерный источник
Мощность лазера, Вт	3000
Источник излучения	Raycus
Параметры обработки
Диаметр круглых труб, мм	10 – 120
Стороны обработки квадрата, мм	10 – 100
Длина заготовки (трубы), мм	6300
Минимальный остаток по трубе, мм	250
Максимальный вес труб, кг	60
Толщина резки (нерж. сталь), мм	5
Толщина резки (углерод. сталь), мм	5
Исполнение
Количество патронов, шт	2
Тип станины	Секционная
Наклонная голова	Нет
Толщина направляющих, мм	25
Скоростные характеристики
Мощность сервоприводов по оси X, Вт	400
Мощность сервоприводов по оси Y, Вт	750
Мощность сервоприводов по оси Z, Вт	400
Мощность сервоприводов по оси W1, Вт	400
Мощность сервоприводов по оси W2, Вт	750
Точность позиционирования (X, Y, Z), мм	±0,05
Программно-аппаратные характеристики
Программное обеспечение	Fangling 5410
Совместимое программное обеспечение	iTubeCam
Поддерживаемые графические форматы	G-code
Габаритные параметры
Габариты, мм	6800 × 800 × 1200
Вес нетто, кг	400

Комплектация

Режущая голова с ручным фокусом RayTools BT220 (Китай)
Источник излучения Raycus (Китай)
Система управления Fangling 5410 (Китай)
Патрон с ручной регулировкой зажима
Прецизионные линейные направляющие и косозубая зубчатая рейка

Доп. оборудование

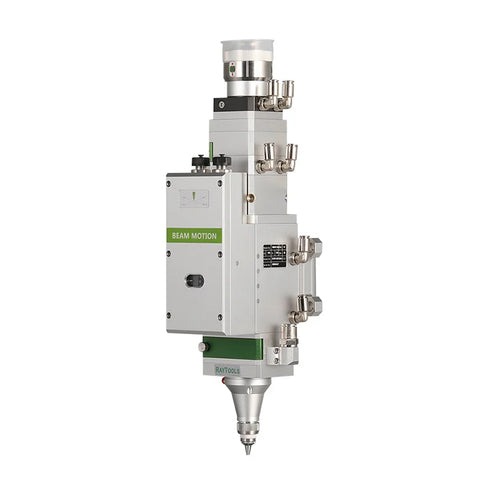

Режущая голова Raytools BM110 с автофокусом Лазерная голова RayTools BM110 с автофокусом позволяет настроить пирсинг (прокол) в несколько этапов с разным фокусным расстоянием для достижения наилучшего качества реза на толщинах от 2х-мм.

Пневматический патрон 100 мм Упрощает работу оператора при смене труб. Без данной опции зажим заготовки выполняется вручную путём закручивания и откручивания кулачков с помощью шуруповёрта при каждой загрузке трубы другой формы/размера. Для регулярной эксплуатации станка с большим ассортиментом данная опция является практически обязательной.

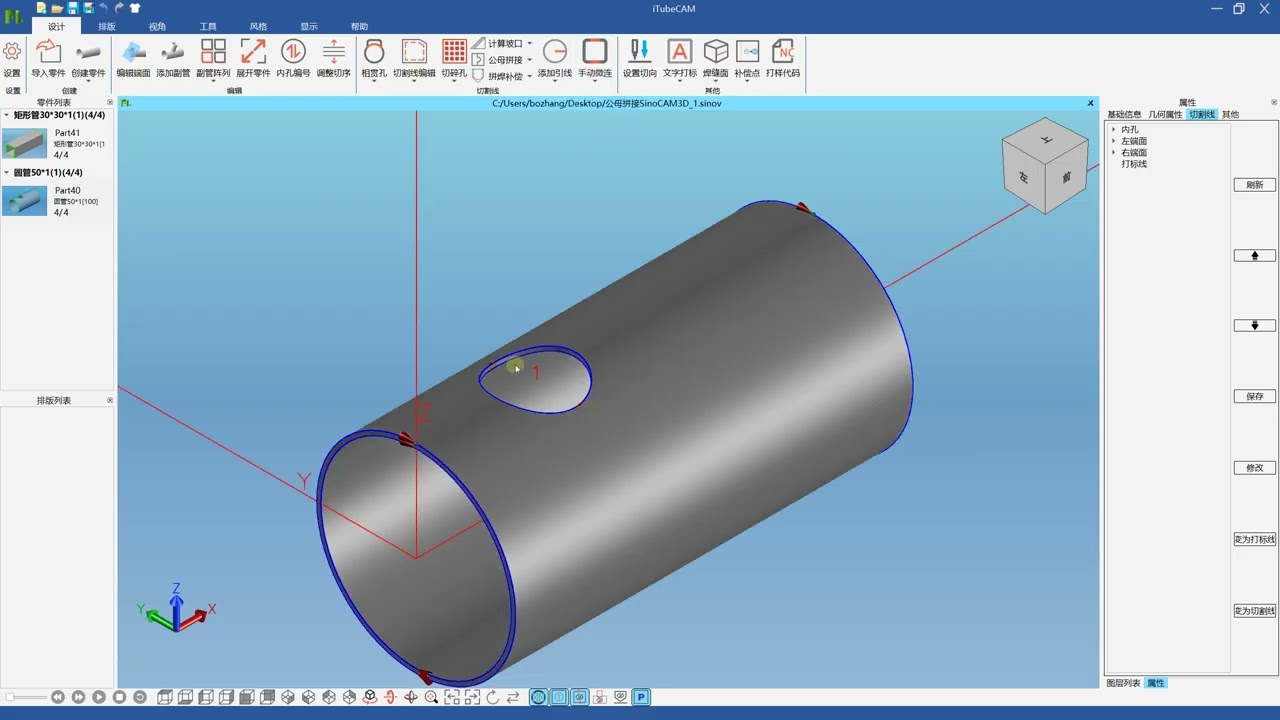

Программное обеспечение iTubeCam • Создание труб по размерам без CAD-систем. • Импорт 3D-моделей STEP и IGS с автоматическим построением траектории резки. • Автоматическая раскладка (нестинг) изделий для экономии материала. • Защита от столкновений режущей головки с заготовкой. • 3D-симуляция резки перед запуском программы. • Поддержка круглых, квадратных, прямоугольных и овальных труб, уголка и швеллера. • Экспорт готовых программ в G-code для станков на ЧПУ Fangling. • Простое освоение без навыков CAD, подходит для типовых задач по изготовлению мебели, ограждений и металлоконструкций.
