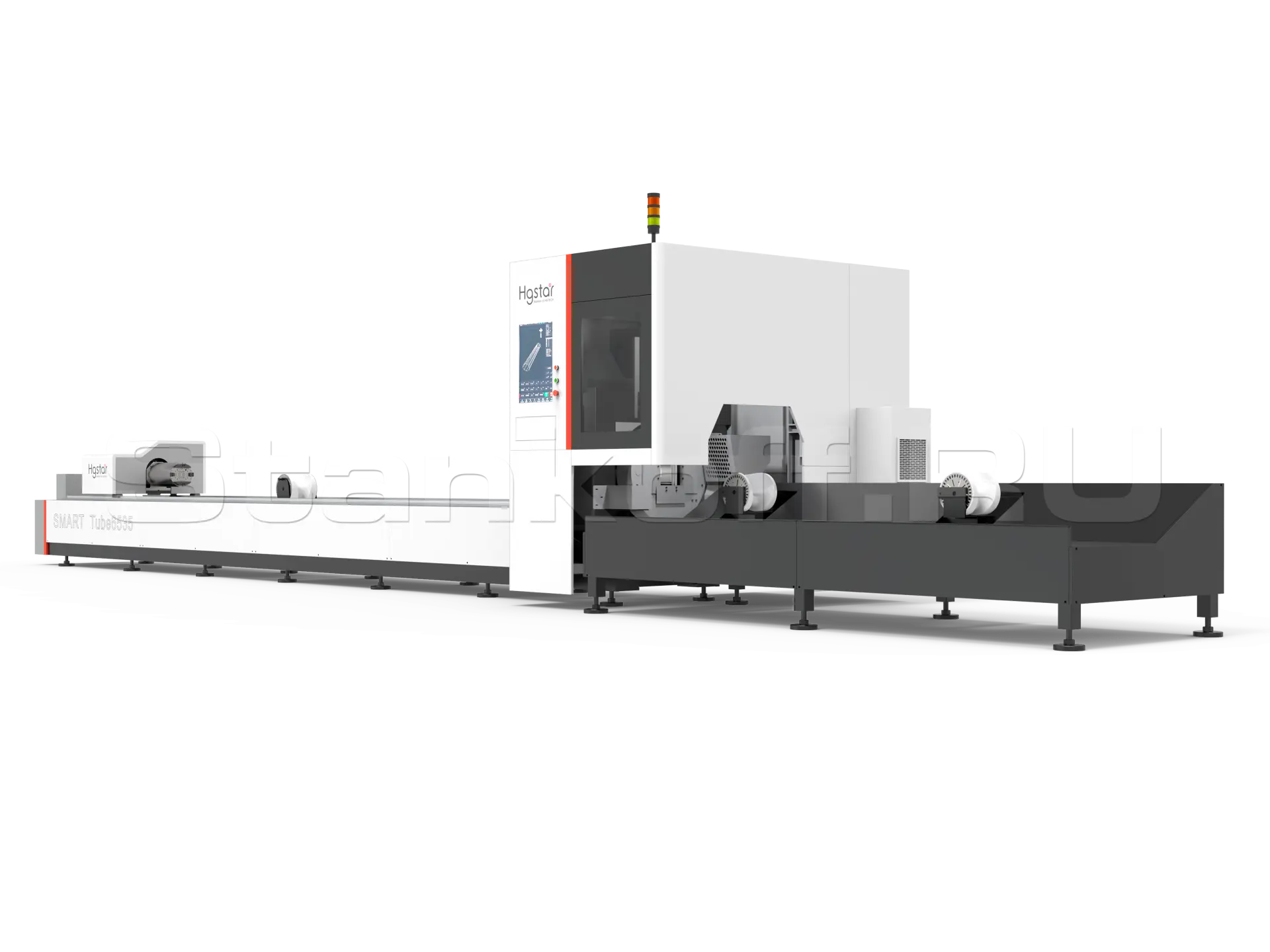

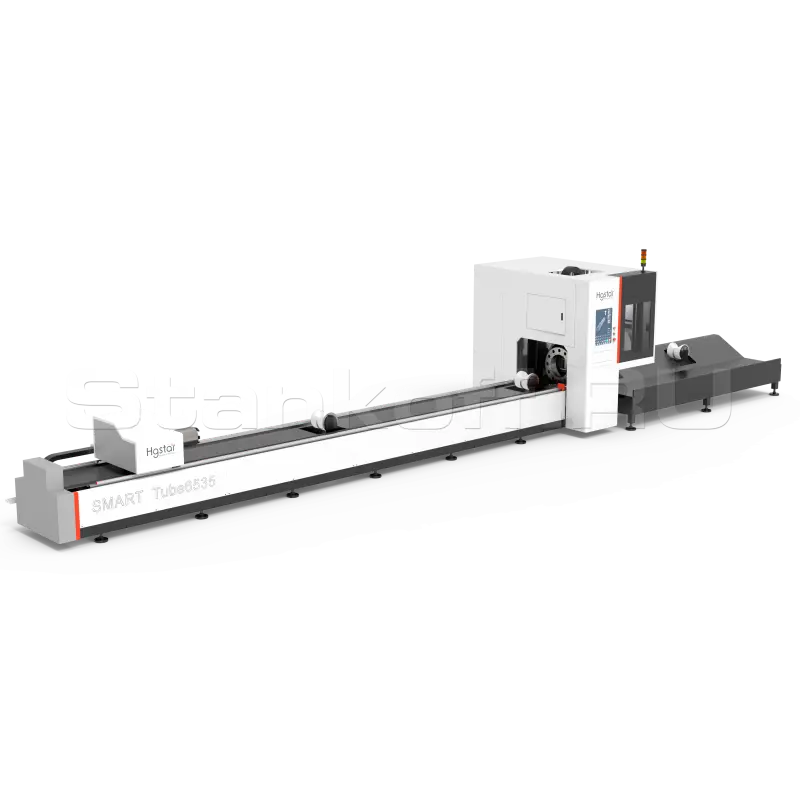

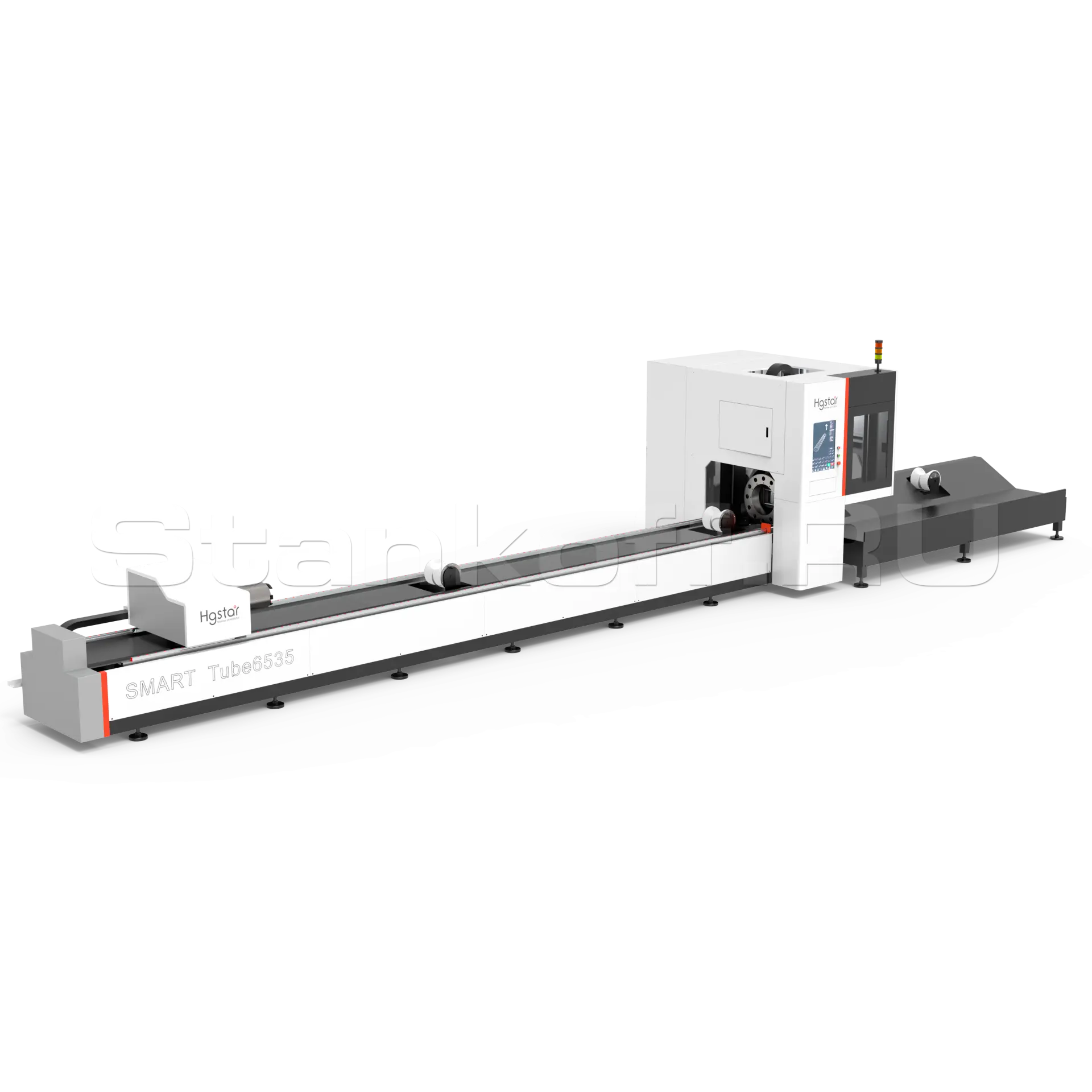

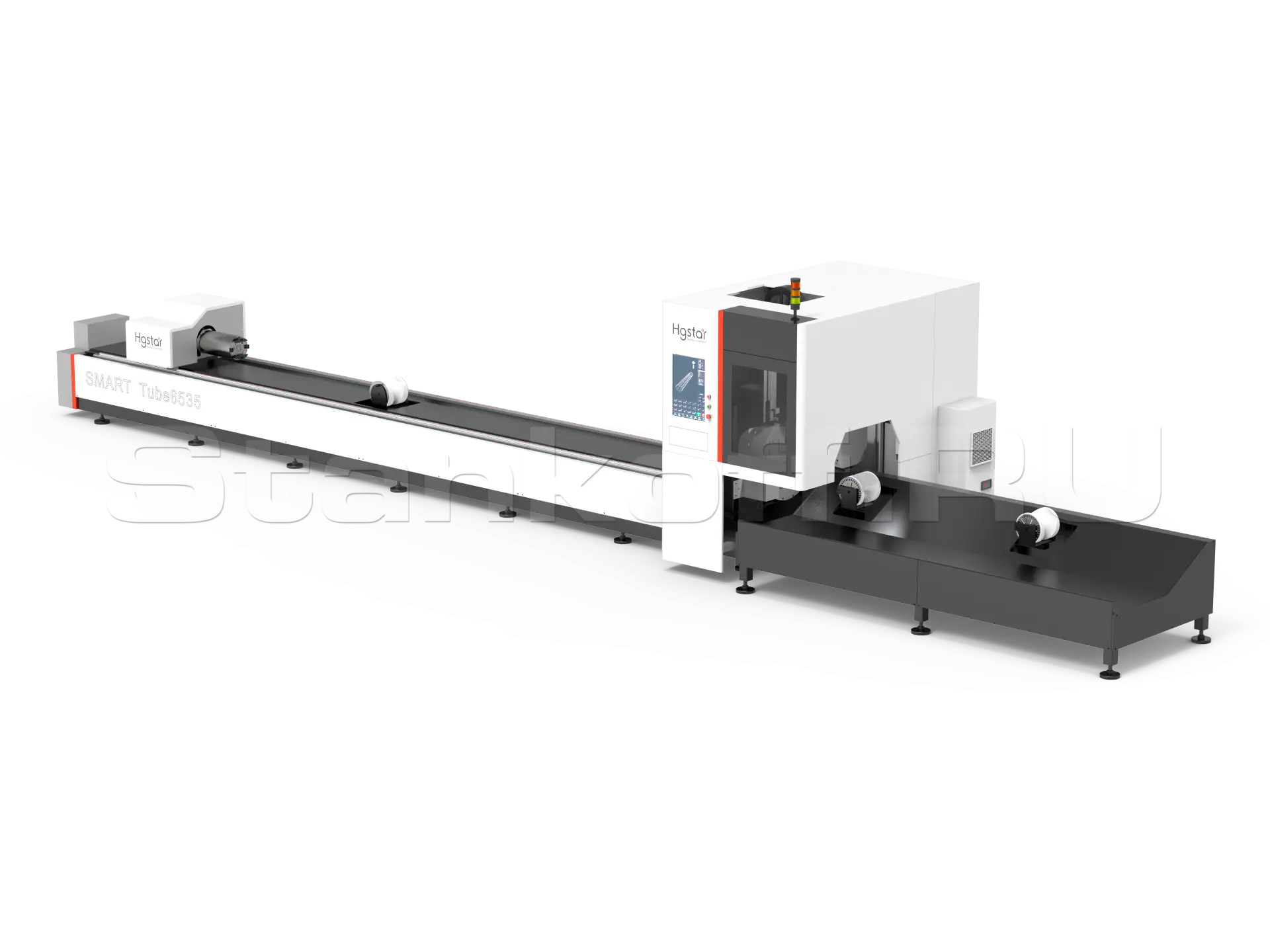

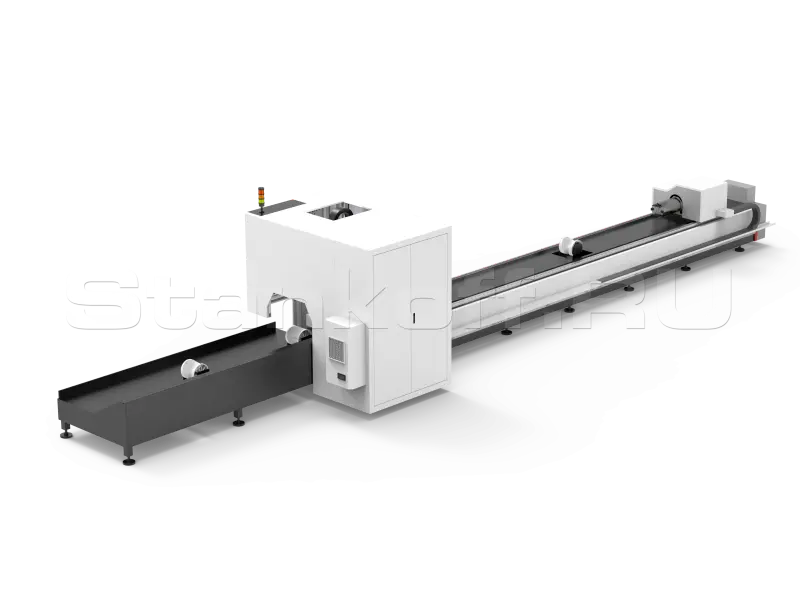

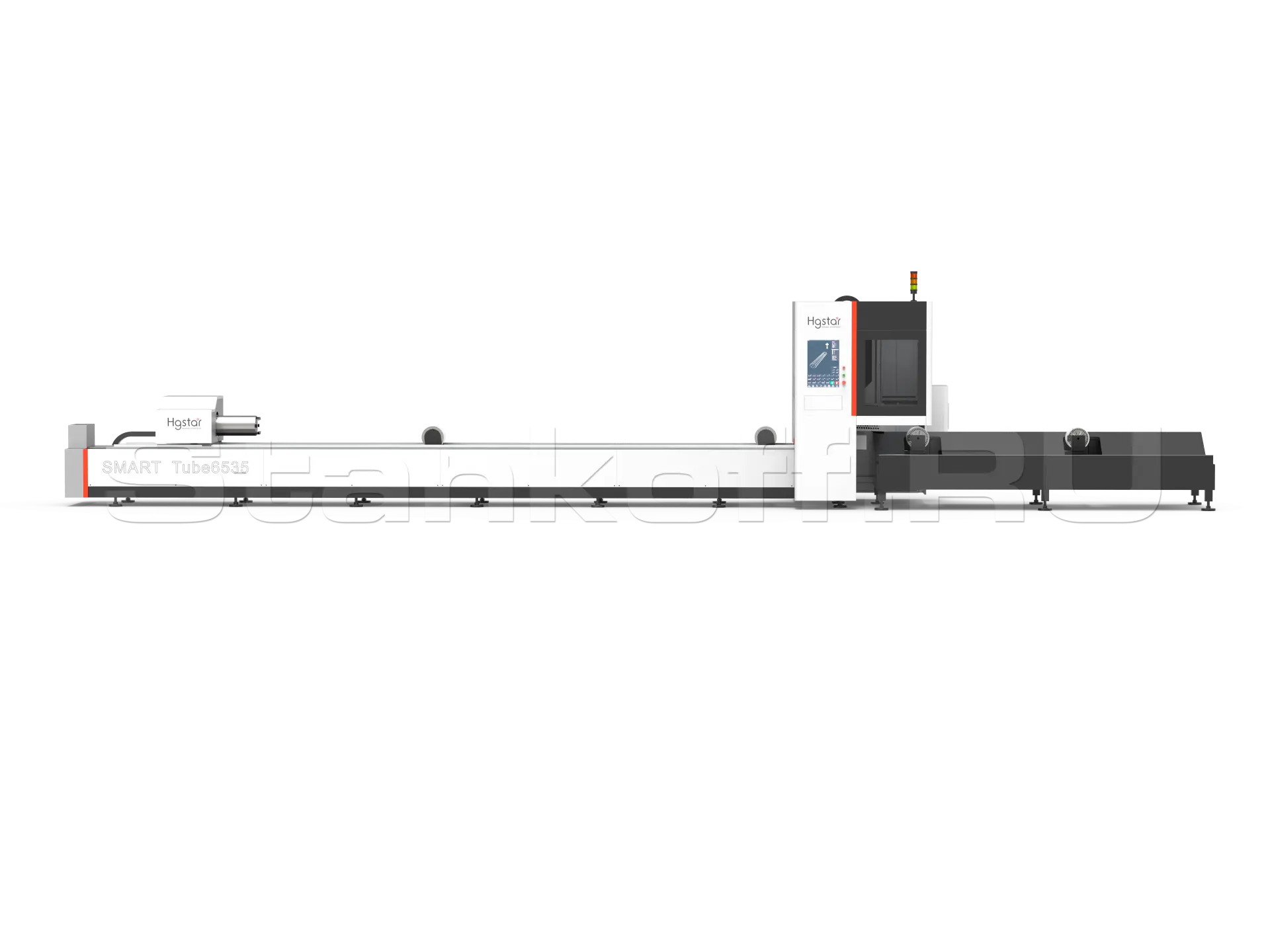

Оптоволоконный лазерный труборез HGTECH TUBE-6535/3000 Raycus

Name: Оптоволоконный лазерный труборез HGTECH TUBE-6535/3000 Raycus
Availability: PreOrder
Rating: 5 (1 reviews)

/ 5

Сравнить Вопросы

Краткие характеристики

Артикул: TUBE-6535/3000 Raycus
Мощность лазера, Вт: 3000
Источник излучения: Raycus
Диаметр круглых труб, мм: 20 – 240
Стороны обработки квадрата, мм: 20 – 240
Длина заготовки (трубы), мм: 6500

Все характеристики

Оставьте запрос

Отправим цену, условия и сроки поставки

Доставка по всей России

Гарантия от производителя

Безнал, лизинг, рассрочка

Нужна консультация?

Николай Васильев

+7 (800) 5555-770

Заказать обратный звонок

Кому подходит

Подходит для отраслей Металлообработка Производство мебели Производство металлоконструкций Машиностроение Универсальное применение

Уровень оборудования Промышленный

Уровень автоматизации Полуавтоматический

Класс точности обработки Высокая точность

Оптимальный выбор

Углеродная сталь

до 10 мм

Нержавеющая сталь

до 6 мм

Круглые трубы

диаметр 20–240 мм

Квадратные и прямоугольные трубы

сторона 20–240 мм

Трубы профильные

круглые, квадратные, прямоугольные, С-профиль, уголок

Длина заготовки

до 6500 мм

Когда стоит рассмотреть другие модели

Если требуется резка толще 10 мм в углеродистой стали или толще 6 мм в нержавейке — рассмотрите модели с повышенной мощностью лазера.
Если нужна полная автоматизация загрузки и выгрузки без участия оператора — потребуется интеграция с робототехникой или системой подачи.
Если в производстве преобладают трубы нестандартных профилей или материалов, не указанных в спецификации — требуется предварительная согласование совместимости.

Что получает производство

Выполнение заказов в установленные сроки за счёт высокой скорости резки и надёжности оборудования

Стабильное качество продукции благодаря точности позиционирования ±0,05 мм и повторяемости ±0,03 мм

Снижение себестоимости за счёт сокращения ручного труда и минимизации брака

Расширение номенклатуры производимых деталей благодаря универсальности обработки различных профилей труб

Возможность работы в режиме круглосуточного производства без снижения точности обработки

Где наиболее эффективен

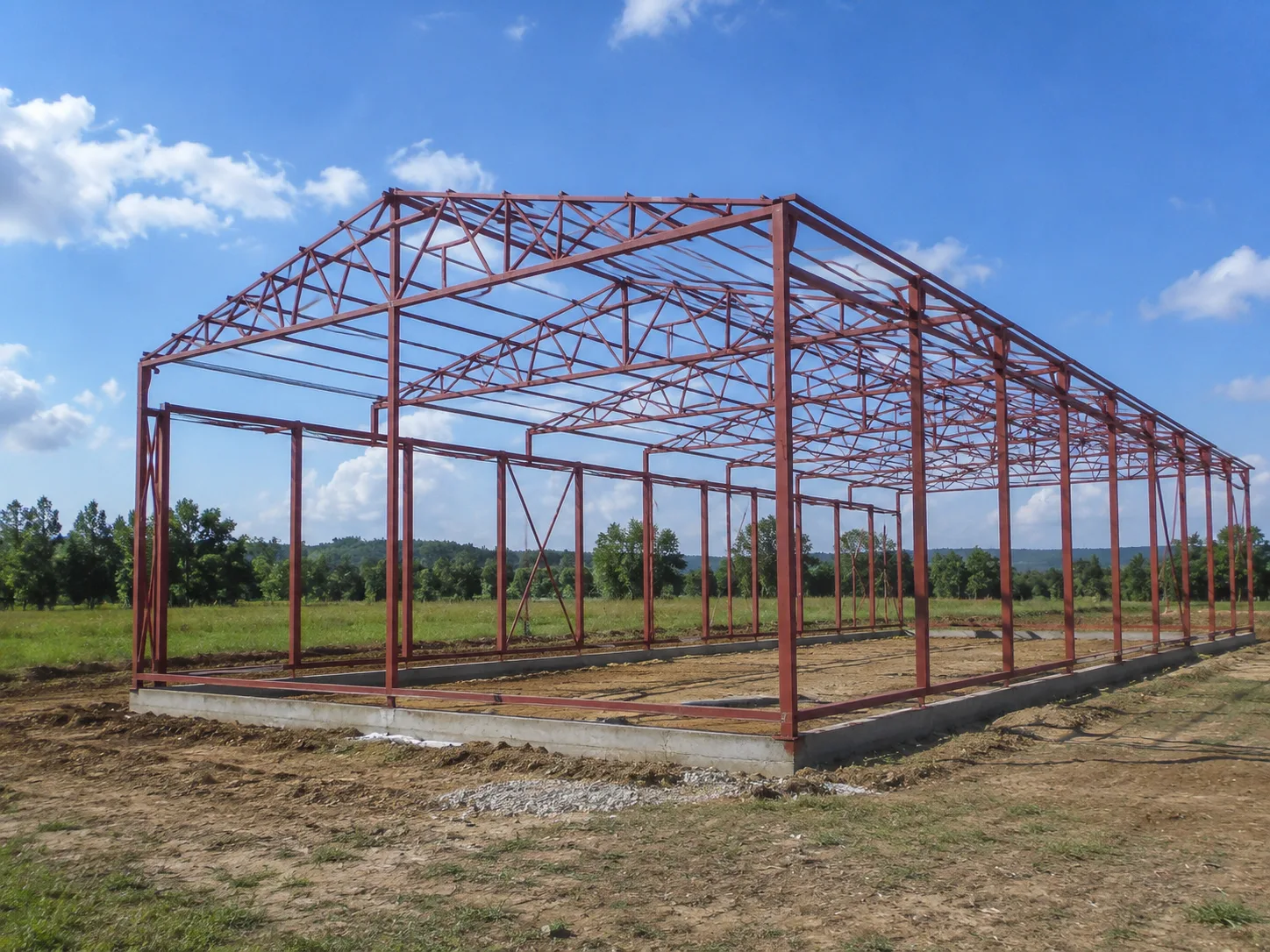

Строительная промышленность

Изготовление каркасов, ферм, фасадных систем, лестниц и ограждений. Станок точно режет трубы и профили, формирует пазы, отверстия и ровные кромки для быстрой сборки и сварки.

Машиностроение

Обеспечивает высокоточную резку труб для гидросистем, пневмолиний и конструктивных элементов машин с минимальной деформацией.

Производство мебели

Позволяет изготавливать заготовки из профильных труб для металлических каркасов мебели с чистой кромкой без последующей обработки.

Аэрокосмическая промышленность

Изготовление деталей двигателя, крыла и фюзеляжа. Лазерный труборез обеспечивает точную резку и формирование сложных контуров с ровной кромкой.

Какие проблемы решает

Проблема

Срывы сроков изготовления

Решение

Высокая скорость холостого хода (100 м/мин по осям X и Y) и автоматизированная резка по программе ЧПУ сокращают цикл обработки заказов.

Проблема

Нестабильное качество продукции

Решение

Точность позиционирования ±0,05 мм и повторяемость ±0,03 мм обеспечивают стабильные размеры деталей в каждом цикле.

Проблема

Высокий процент брака

Решение

Лазерная резка мощностью 3000 Вт с источником Raycus обеспечивает чистую кромку без заусенцев и деформации материала, исключая переделки.

Проблема

Избыточный ручной труд

Решение

TubesT Nesting помогает подготовить 3D-раскладку и управляющие программы, снижая объём ручной подготовки и ускоряя запуск партий в работу.

За счёт чего достигается результат

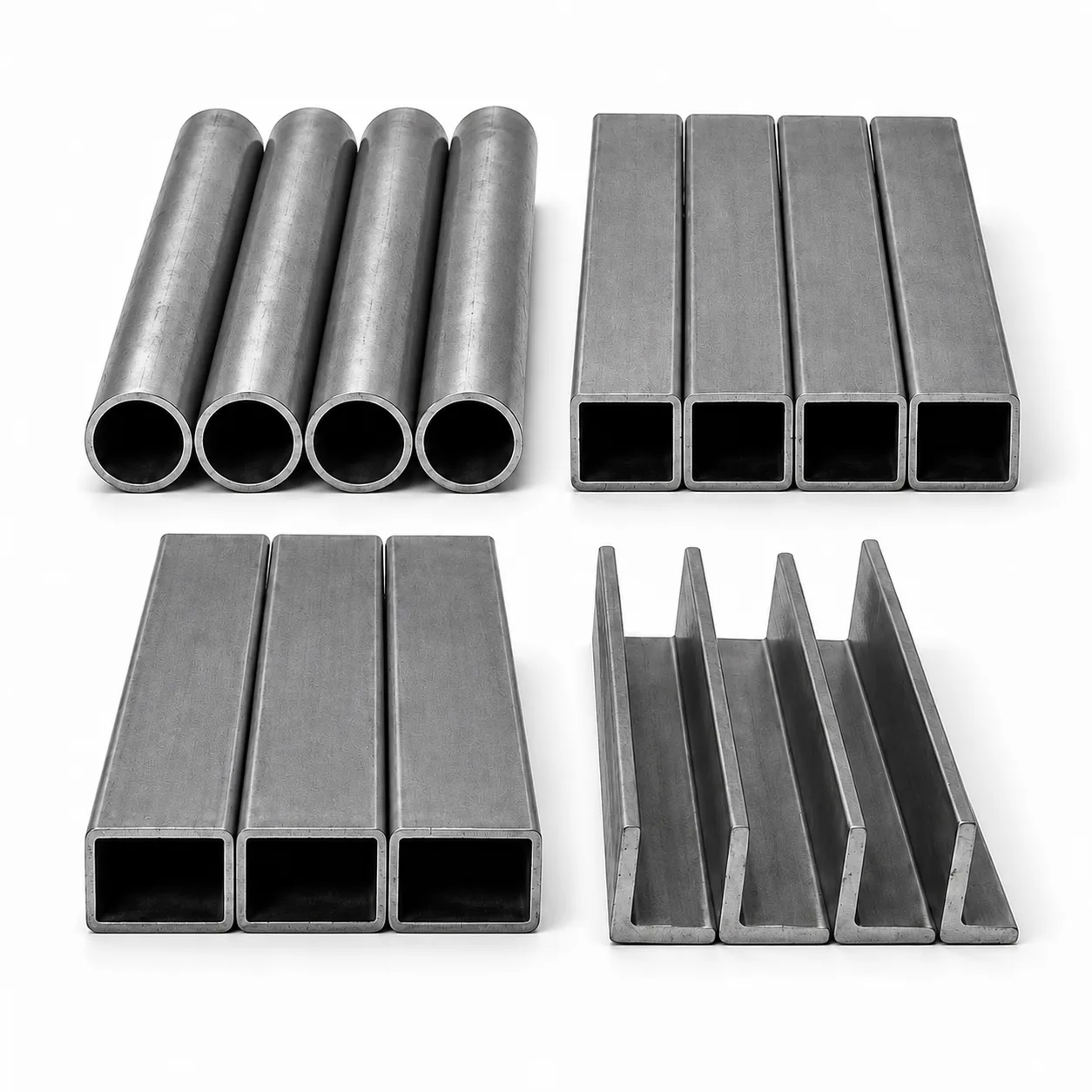

Высокая точность резки сложных профилей

Система позиционирования по трём осям с точностью ±0,05 мм и повторяемостью ±0,03 мм позволяет обрабатывать круглые, квадратные, прямоугольные трубы и уголки без предварительной подготовки.

Быстрая обработка больших партий

Быстрый зажим труб пневматическими патронами, отсутствие ручной перенастройки под диаметр 20–240 мм, высокая скорость позиционирования.

Стабильная работа при длительных циклах

Программное управление снижает зависимость результата от ручных действий оператора, автоматически контролирует ключевые этапы процесса и помогает избежать ошибок при позиционировании, настройке траектории и обработке сложных профилей.

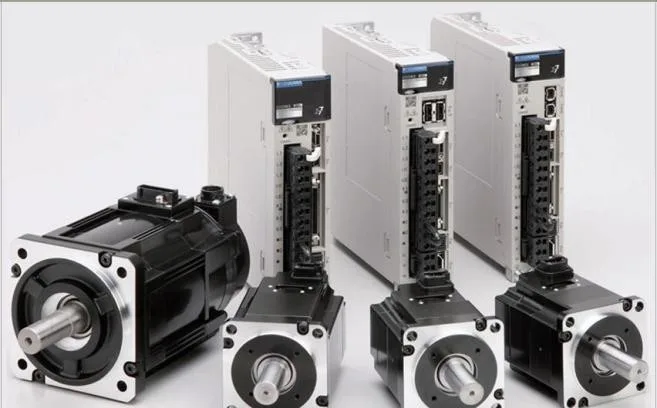

Высокая производительность

Применение серводвигателей и драйверов от известного производителя Inovance.

Если коротко

Станок необходим для быстрой и точной обработки труб и профилей длиной до 6,5 м. Оборудование уверенно работает с круглыми и квадратными трубами до 240 мм, быстро фиксирует заготовку пневматическими патронами и поддерживает её роликами, чтобы длинная труба не провисала во время резки. TubePro и TubesT упрощают подготовку программ и раскладку большого количества изделий.

Конструктив

• СТАБИЛЬНАЯ ТОЧНОСТЬ ПРИ ДЛИТЕЛЬНОЙ РАБОТЕ

Усиленная рама и сервоприводы сохраняют точность ±0,05 мм даже при длительной работе.

• МЕНЬШЕ БРАКА И ПРОСТОЕВ

Проверенные комплектующие обеспечивают стабильный рез, снижают брак и повышают надёжность станка в ежедневной работе.

• БЫСТРАЯ ОКУПАЕМОСТЬ

При загрузке от 60% станок окупается за 18–24 месяца за счёт высокой скорости реза и минимальных простоев.

• УНИВЕРСАЛЬНОСТЬ ПО ГАЗАМ И ТОЛЩИНАМ

Воздух — высокая скорость и качество на толщинах до 3 мм, экономия на газах.
Кислород — эффективная резка конструкционных сталей до 10 мм с чистой кромкой.
Азот — резка нержавейки и алюминия до 6 мм без оксидной плёнки, готовность детали под сварку/покраску.

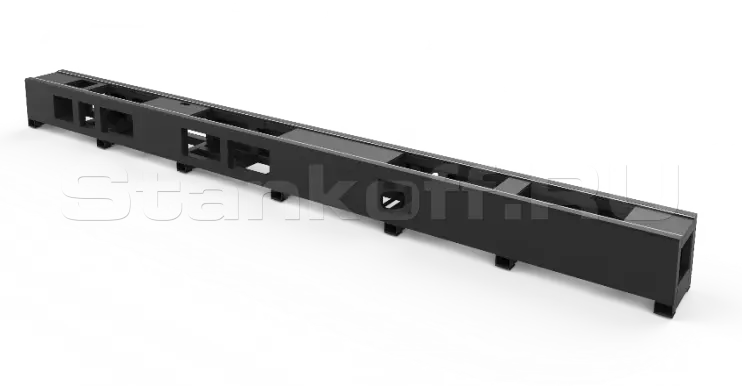

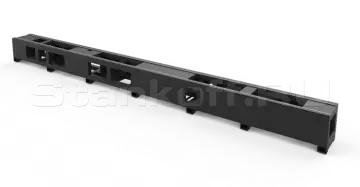

Прочная станина

Станок оснащён усиленной цельносварной станиной, прошедшей отжиг для снятия внутренних напряжений и вибрационное старение. Такая обработка повышает жёсткость конструкции, стабильность геометрии и точность резки. Автоматическая система смазки продлевает срок службы комплектующих.

Пневматический патрон

Зажимает трубы диаметром 20–240 мм без ручной регулировки кулачков. Закрытая конструкция защищает механизм от пыли и окалины, а двойные ролики переднего патрона повышают стабильность фиксации и точность резки. Максимальный вес одной трубы — до 300 кг.

Эксцентриковая установка серводвигателя

Конструкция крепления серводвигателя выполнена со смещением. Такое решение, проверенное большим количеством пользователей, обеспечивает более удобный доступ к узлу и упрощает последующее техническое обслуживание станка.

Ролики поддержки

С регулировкой под диаметр трубы. Ролики выполнены из промышленного износостойкого нейлона, что обеспечивает длительный срок службы. Опора предотвращает провисание трубы, снижает биение при вращении и повышает точность резки.

Источник излучения Raycus (Китай)

Оптоволоконный лазерный источник Raycus мощностью 3 кВт обеспечивает высокую режущую способность и эффективность обработки.

Лазерная голова с автофокусом BOCI BLT310

Режущая голова BLT310 с автофокусом обеспечивает стабильную резку на малой и средней мощности. Встроенные интеллектуальные датчики контролируют работу в реальном времени, выполняют быструю диагностику и предупреждают о возможных неисправностях.

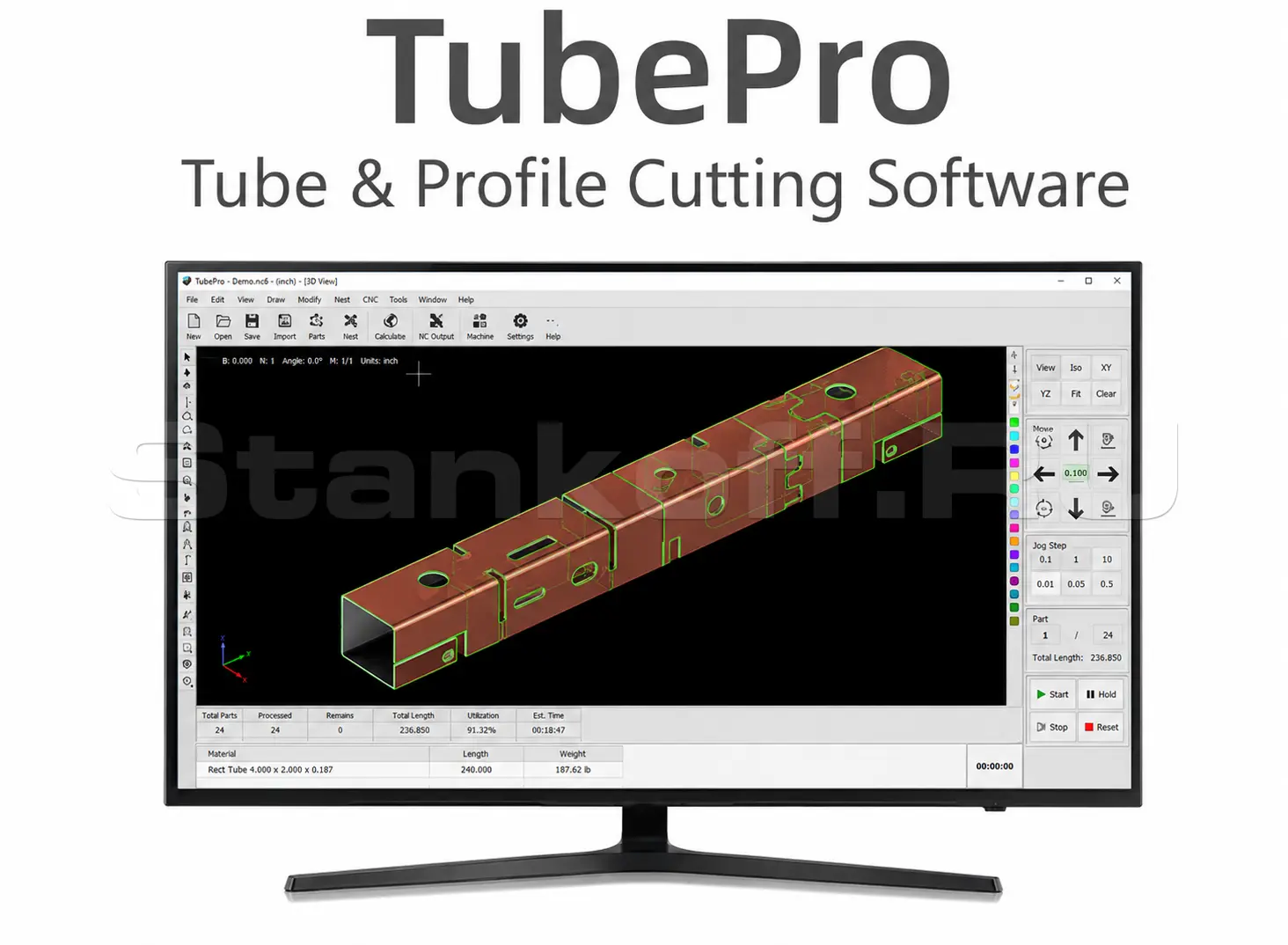

Система ЧПУ TubePro (FSCUT3000)

• Программное обеспечение для резки: TubePro.
• Удобный человеко-машинный интерфейс упрощает работу оператора и снижает необходимость • ручного ввода кода.
• Профессиональная система управления лазерной резкой обеспечивает высокую точность и • скорость обработки труб.
• Система позволяет выполнять полный цикл работы: от проектирования и настройки технологии резки до непосредственной обработки, без необходимости использования дополнительного ПО для раскладки.
• Поддерживаются профессиональные функции: резка на лету, прожиг на лету, автоматический поиск края заготовки и интеллектуальная защита от столкновений, что обеспечивает быструю, стабильную и эффективную работу станка.
• ПО для 3D-раскладки трубных деталей, оптимизации раскроя и подготовки программ для лазерной резки труб и профилей – TubesT Nesting

Проверка ровности интерферометром

После сборки отдельных узлов завод выполняет проверку ровности интерферометром и проводит многократные тестовые прогоны. Такой подход подтверждает точность мелкоузловой сборки.

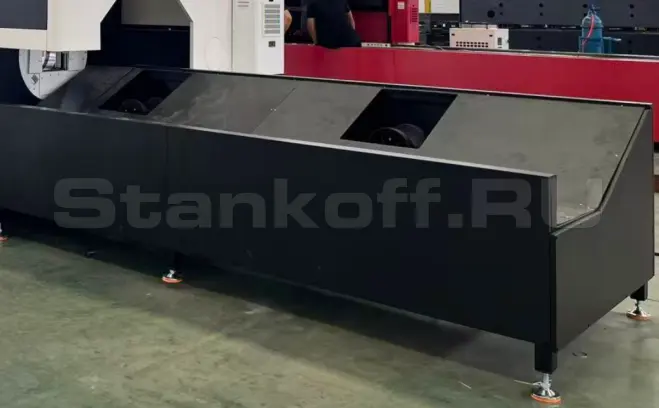

Стол разгрузки длиной 3,5 м

Во время резки устройство поддерживает трубу, предотвращая провисание длинной заготовки.

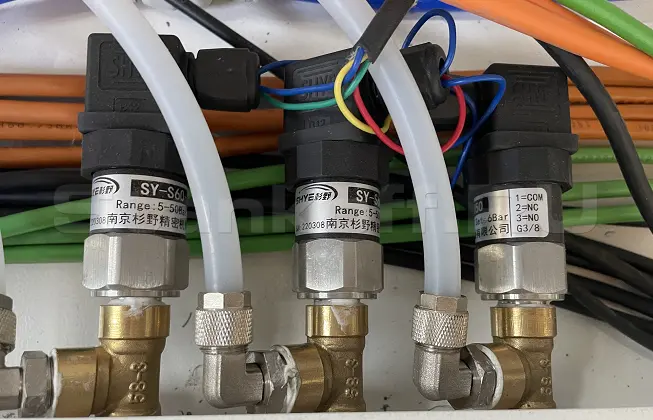

Система контроля низкого давления газа

Автоматическая сигнализация при недостаточном давлении для защиты станка и предотвращения брака.

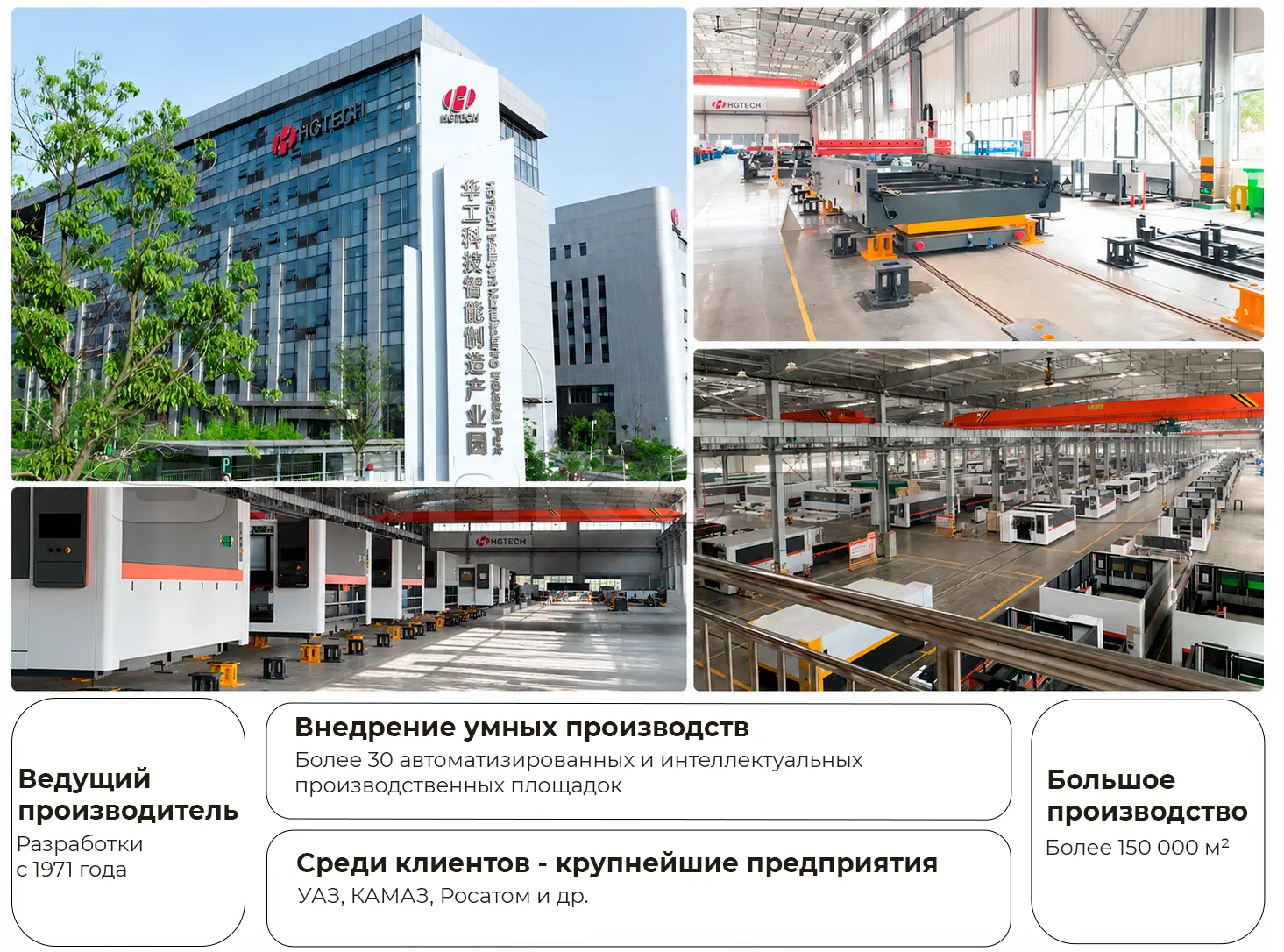

О заводе HGTECH

Характеристики

Лазерный источник
Мощность лазера, Вт	3000
Источник излучения	Raycus
Параметры обработки
Диаметр круглых труб, мм	20 – 240
Стороны обработки квадрата, мм	20 – 240
Длина заготовки (трубы), мм	6500
Максимальный вес труб, кг	300
Толщина резки (нерж. сталь), мм	6
Толщина резки (углерод. сталь), мм	10
Ход по оси X, мм	0-6100
Ход по оси Y, мм	0-200
Ход по оси Z, мм	0-170
Зона погрузки
Принимаемые формы труб	Квадратная; Круглая; Прямоугольная; С-профиль; Уголок
Зона разгрузки
Приемный стол	Есть
Тип поддержки трубы	Ролики
Максимальная длина готовой детали, мм	3500
Исполнение
Тип патрона	Пневматические
Количество патронов, шт	2
Скоростные характеристики
Максимальная скорость вращения патрона, об/мин	150
Максимальная скорость холостого хода по оси X, м/мин	100
Максимальная скорость холостого хода по оси Y, м/мин	100
Точность позиционирования (X, Y, Z), мм	±0,05
Точность повторного позиционирования (X,Y,Z), мм	±0,03
Программно-аппаратные характеристики
Программное обеспечение	TubePro (FSCUT 3000)
Габаритные параметры
Габариты, мм	11000 × 3000 × 2800

Комплектация

Режущая голова с автофокусом BOCI BLT310 (Китай)
Зубчатая передача «шестерня-рейка» T-WIN (Тайвань)
Линейные направляющие PEK (Италия)
Сервопривод и драйвер Сервопривод и драйвер
Источник излучения Raycus (Китай)
Система ЧПУ и софт TubePro/TubesT (FSCUT 3000)
Вытяжной вентилятор HGTECH (Китай)
Водяное охлаждение - чиллер S&A (Китай)
Пропорциональный клапан SMC (Япония)
Стабилизатор напряжения
Автоматическая система смазки
