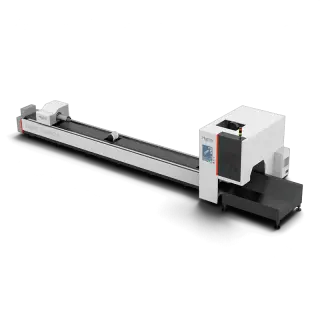

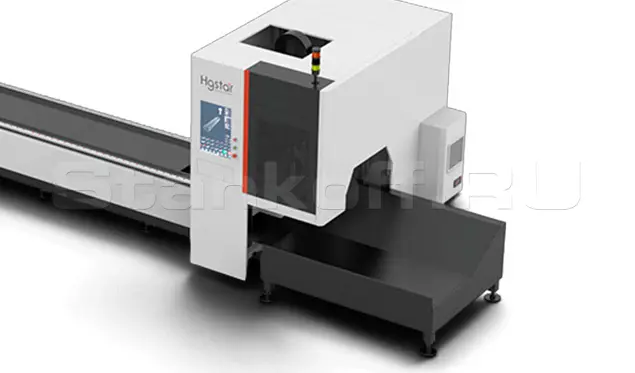

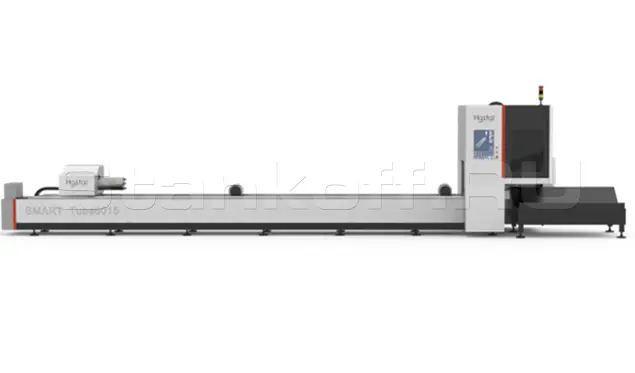

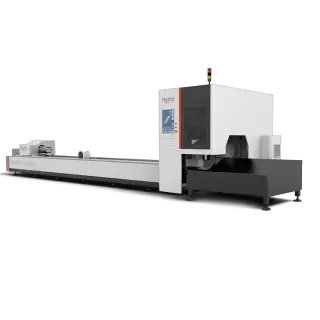

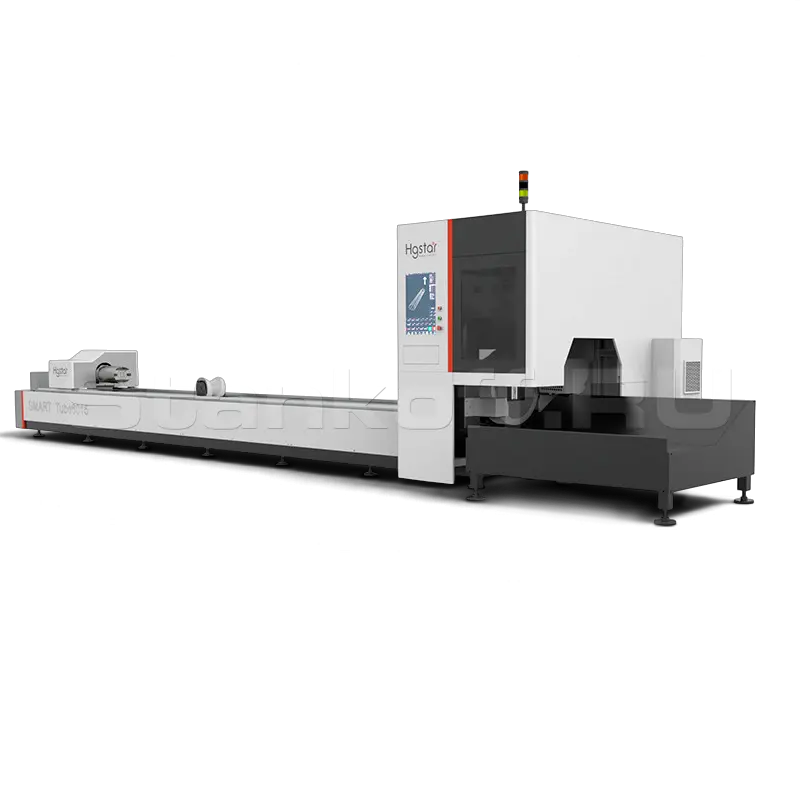

Оптоволоконный лазерный труборез HGTECH Smart-Tube6015-160-2C/3000

Name: Оптоволоконный лазерный труборез HGTECH Smart-Tube6015-160-2C/3000
Brand: HGTECH
Availability: PreOrder
Rating: 5 (1 reviews)

/ 2

Сравнить Вопросы

HGTECH (Китай)

Краткие характеристики

Артикул: Tube6015-160-2C/3000
Мощность лазера, Вт: 3000
Источник излучения: Raycus
Диаметр круглых труб, мм: 15 – 160
Стороны обработки квадрата, мм: 15 – 160
Длина заготовки (трубы), мм: 6500

Все характеристики

Модели серии

Все товары

Tube6015-120-2C/2000

Tube6015-160-2C/2000

Tube6035-230-2C/3000

Tube6035-230-2C/6000

Tube6535-240-2C-/3000

Куда отправить цену?

E-mail *

Телефон *

Выберите, что вас интересует:

Цена и наличие этой модели Аналоги под мой бюджет Поможет ли эта модель решить мою задачу

* Я согласен на обработку персональных данных

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Альберт Зарипов

+7 (800) 5555-770

Заказать обратный звонок

Кому подходит

Подходит для отраслей Металлообработка Производство мебели Производство металлоконструкций Универсальное применение

Уровень оборудования Промышленный

Уровень автоматизации Полуавтоматический

Класс точности обработки Высокая точность

Оптимальный выбор

Углеродная сталь

до 10 мм

Нержавеющая сталь

до 6 мм

Круглые трубы

диаметр 15–160 мм

Квадратные и прямоугольные трубы

сторона 15-160 мм

Трубы профильные

круглые, квадратные, прямоугольные, С-профиль, уголок

Длина заготовки

до 6500 мм

Когда стоит рассмотреть другие модели

Если требуется резка толще 10 мм в углеродистой стали или толще 6 мм в нержавейке – рассмотрите модели с повышенной мощностью лазера.
Если нужна полная автоматизация загрузки и выгрузки без участия оператора – потребуется интеграция с робототехникой или системой подачи.
Если в производстве преобладают трубы нестандартных профилей или материалов, не указанных в спецификации – требуется предварительная согласование совместимости.
Если важна максимальная стабильность заготовки при обработке длинных, тяжёлых или тонкостенных труб –предпочтительнее модель с сервоподдержкой в зоне погрузки.

Что получает производство

Выполнение заказов в установленные сроки за счёт высокой скорости резки и надёжности оборудования.

Стабильное качество продукции благодаря точности позиционирования ±0,05 мм и повторяемости ±0,03 мм.

Снижение себестоимости за счёт сокращения ручного труда и минимизации брака.

Расширение номенклатуры производимых деталей благодаря универсальности обработки различных профилей труб.

Возможность работы в режиме круглосуточного производства без снижения точности обработки.

Где наиболее эффективен

Строительная промышленность

Изготовление каркасов, ферм, фасадных систем, лестниц и ограждений. Станок точно режет трубы и профили, формирует пазы, отверстия и ровные кромки для быстрой сборки и сварки.

Машиностроение

Обеспечивает высокоточную резку труб для гидросистем, пневмолиний и конструктивных элементов машин с минимальной деформацией.

Производство мебели

Позволяет изготавливать заготовки из профильных труб для металлических каркасов мебели с чистой кромкой без последующей обработки.

Аэрокосмическая промышленность

Изготовление деталей двигателя, крыла и фюзеляжа. Лазерный труборез обеспечивает точную резку и формирование сложных контуров с ровной кромкой.

Какие проблемы решает

Проблема

Срывы сроков изготовления

Решение

Высокая скорость холостого хода (100 м/мин по осям X и Y) и автоматизированная резка по программе ЧПУ сокращают цикл обработки заказов.

Проблема

Нестабильное качество продукции

Решение

Точность позиционирования ±0,05 мм и повторяемость ±0,03 мм обеспечивают стабильные размеры деталей в каждом цикле.

Проблема

Высокий процент брака

Решение

Лазерная резка мощностью 3000 Вт с источником Raycus обеспечивает чистую кромку без заусенцев и деформации материала, исключая переделки.

Проблема

Избыточный ручной труд

Решение

TubesT Nesting помогает подготовить 3D-раскладку и управляющие программы, снижая объём ручной подготовки и ускоряя запуск партий в работу.

За счёт чего достигается результат

Высокая точность резки сложных профилей

Система позиционирования по трём осям с точностью ±0,05 мм и повторяемостью ±0,03 мм позволяет обрабатывать круглые, квадратные, прямоугольные трубы и уголки без предварительной подготовки.

Быстрая обработка больших партий

Быстрый зажим труб пневматическими патронами, отсутствие ручной перенастройки под диаметр 20–240 мм, высокая скорость позиционирования.

Стабильная работа при длительных циклах

Программное управление снижает зависимость результата от ручных действий оператора, автоматически контролирует ключевые этапы процесса и помогает избежать ошибок при позиционировании, настройке траектории и обработке сложных профилей.

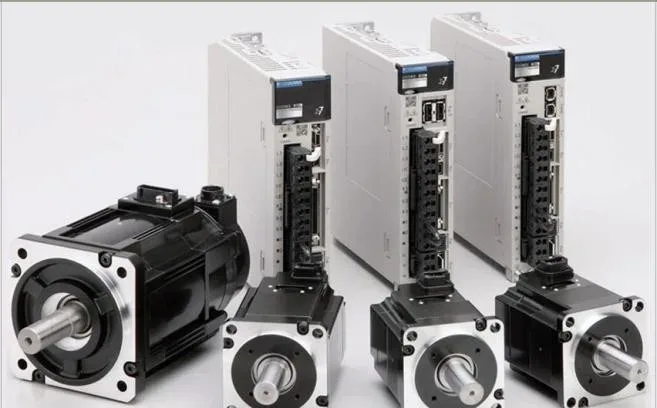

Высокая производительность

Применение серводвигателей и драйверов от известного производителя Inovance.

Если коротко

Станок необходим для быстрой и точной обработки труб и профилей длиной до 6,5 м. Оборудование уверенно работает с круглыми и квадратными трубами до 160 мм, быстро фиксирует заготовку пневматическими патронами и поддерживает её роликами, чтобы длинная труба не провисала во время резки. TubePro и TubesT упрощают подготовку программ и раскладку большого количества изделий.

Конструктив

Конструктивные особенности

Станина

Труборез оснащён усиленной цельной станиной, обеспечивающей высокую жёсткость, стабильность и точность резки. Регулируемые ролики с подъемом обеспечивают надежную поддержку труб различного диаметра, предотвращая провисание и снижая биение трубы при вращении.

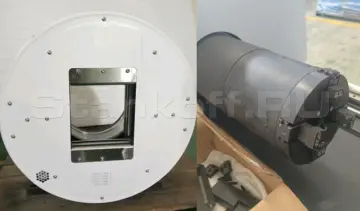

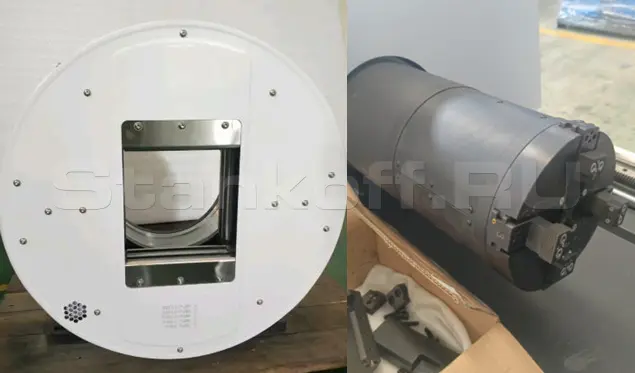

Пневматический патрон

Два патрона, которые обеспечивают равномерный и надёжный зажим труб круглого, квадратного, прямоугольного, овального, треугольного, U-, L- и С-образных профилей диаметром 15-160 мм.

Проверка ровности интерферометром

После сборки отдельных узлов завод выполняет проверку ровности интерферометром и проводит многократные тестовые прогоны. Такой подход подтверждает точность мелкоузловой сборки.

Ролики поддержки

С регулировкой под диаметр трубы. Ролики выполнены из промышленного износостойкого нейлона, что обеспечивает длительный срок службы. Опора предотвращает провисание трубы, снижает биение при вращении и повышает точность резки.

Лазерный источник Raycus

Серия волоконно-оптических лазеров третьего поколения с одним модулем. Бренд №1 в Китае. Запатентованная конструкция для бесперебойной работы и легкого обслуживания. Устойчивый к суровым условиям окружающей среды. Синхронизированное управление лазерным источником. Прямое управление всеми функциями оптоволоконного лазера. Ресурс работы 100 000 моточасов.

Серводрайверы

Серводрайверы INOVANCE/PANASONIC обеспечивают точное управление серводвигателями, быстрый отклик и стабильное перемещение портала при высоких скоростях и динамических нагрузках.

Лазерная голова с автофокусом BOCI BLT310T

BLT310T – интеллектуальная лазерная голова для источников мощностью до 4 кВт. Оснащена защитой от столкновений, датчиком давления режущего газа, мониторингом температуры защитного стекла и системой быстрой регулировки фокуса. Интерфейс: QBH / EOC. Фокусное расстояние: 150 / 200 мм. Вес: 4,5 кг.

Система ЧПУ TubePro/TubesT (FSCUT3000DE-D)

Cистема ЧПУ на базе шины EtherCAT разработана специально для лазерной резки труб с двумя патронами. Система обеспечивает точное управление перемещениями станка и технологическими процессами резки. Управление осуществляется через профессиональное ПО TubePro с понятным графическим интерфейсом, не требующим программирования G-кода.
• TubePro поддерживает обработку круглых, квадратных и профильных труб, автоматическое определение центра трубы, высокоточную компенсацию смещения и оптимизацию траектории перемещения режущей головы.
• TubesT - ПО для автоматической 3D-раскладки и оффлайн-раскроя труб.

Зубчатая шестерня-рейка и направляющие

• Зубчатая рейка T-WIN/APEX, 6-й класс точности;
• Линейные направляющие PEK/SHAC, класс точности P/H.

Водяной чиллер S&A

Автоматический чиллер 3кВт для охлаждения излучателей лазерных станков.
Этот чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме.

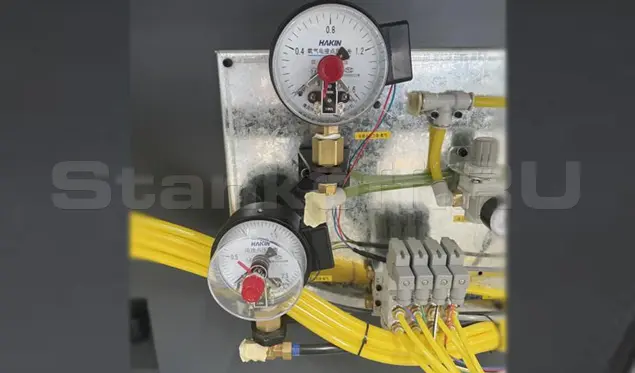

Пропорциональный клапан SMC

Станок оснащен высокоточным пропорциональным клапаном SMC для автоматического регулирования давления кислорода. Управление осуществляется программным обеспечением станка в соответствии с заданными параметрами технологического процесса, обеспечивая точную и стабильную подачу режущего газа.

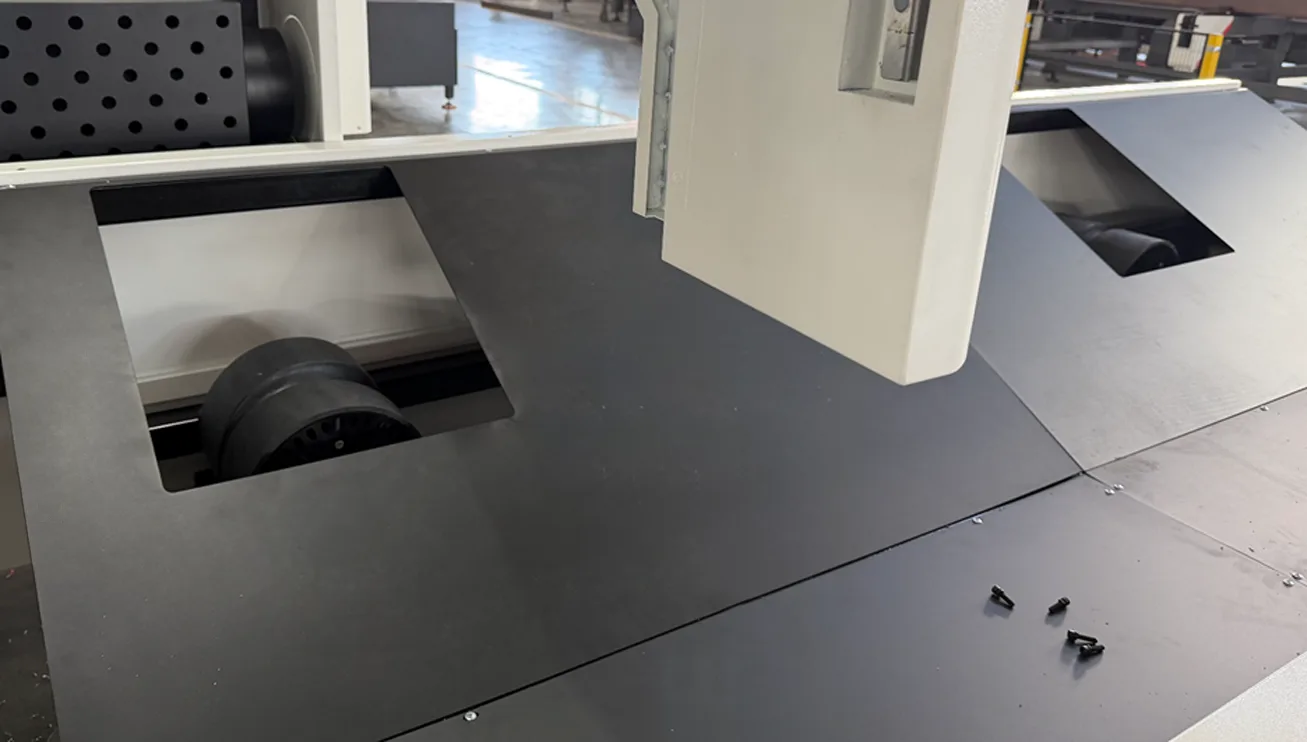

Зона выгрузки

Служит для безопасного извлечения обработанных деталей или материалов после завершения процесса резки. Помогает ускорить процесс обработки материалов, поскольку операторы могут быстро и удобно извлекать готовые трубы и немедленно начинать следующий цикл резки. Общая длина зоны выгрузки составляет 1500 мм.

О заводе HGTECH

Характеристики

Лазерный источник
Мощность лазера, Вт	3000
Источник излучения	Raycus
Параметры обработки
Диаметр круглых труб, мм	15 – 160
Стороны обработки квадрата, мм	15 – 160
Длина заготовки (трубы), мм	6500
Максимальный вес труб, кг	120
Толщина резки (нерж. сталь), мм	6
Толщина резки (углерод. сталь), мм	10
Ход по оси X, мм	200
Ход по оси Y, мм	6100
Ход по оси Z, мм	170
Зона погрузки
Максимальная длина трубы, мм	6000
Принимаемые формы труб	Квадратная; Круглая; Прямоугольная; С-профиль; Уголок
Зона разгрузки
Приемный стол	Есть
Тип поддержки трубы	Скат
Максимальная длина готовой детали, мм	1500
Исполнение
Тип патрона	Пневматические
Количество патронов, шт	2
Диаметр патрона, мм	160
Наклонная голова	Нет
Скоростные характеристики
Максимальная скорость вращения патрона, об/мин	150
Максимальная скорость холостого хода по оси X, м/мин	100
Максимальная скорость холостого хода по оси Y, м/мин	100
Точность позиционирования, мм	±0,05
Точность повторного позиционирования, мм	±0,03
Программно-аппаратные характеристики
Система управления	FSCUT 3000DE-D; TubePro; TubesT
Диагональ монитора, дюйм	24
Габаритные параметры
Габаритные размеры станка, мм	1100 × 3000 × 2800
