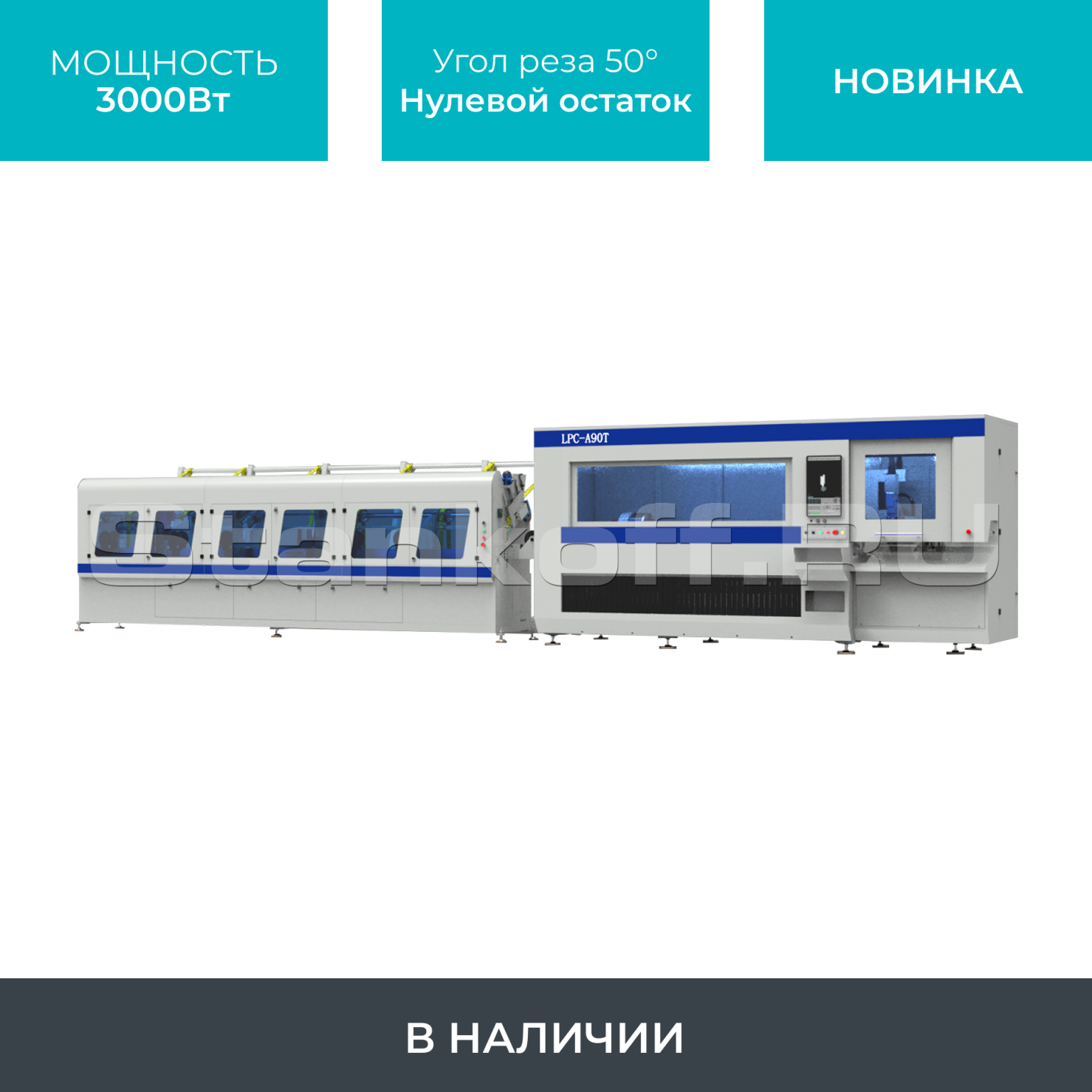

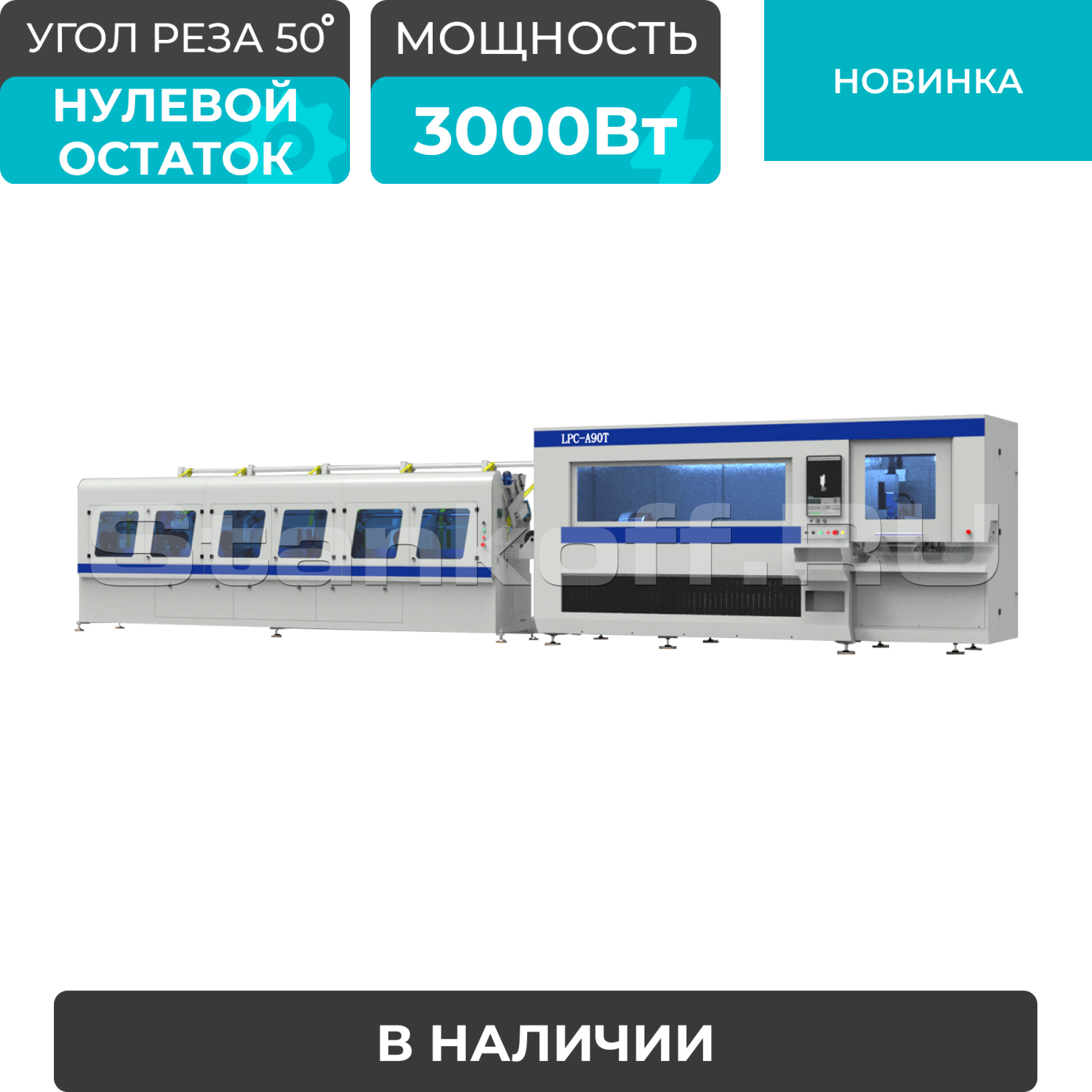

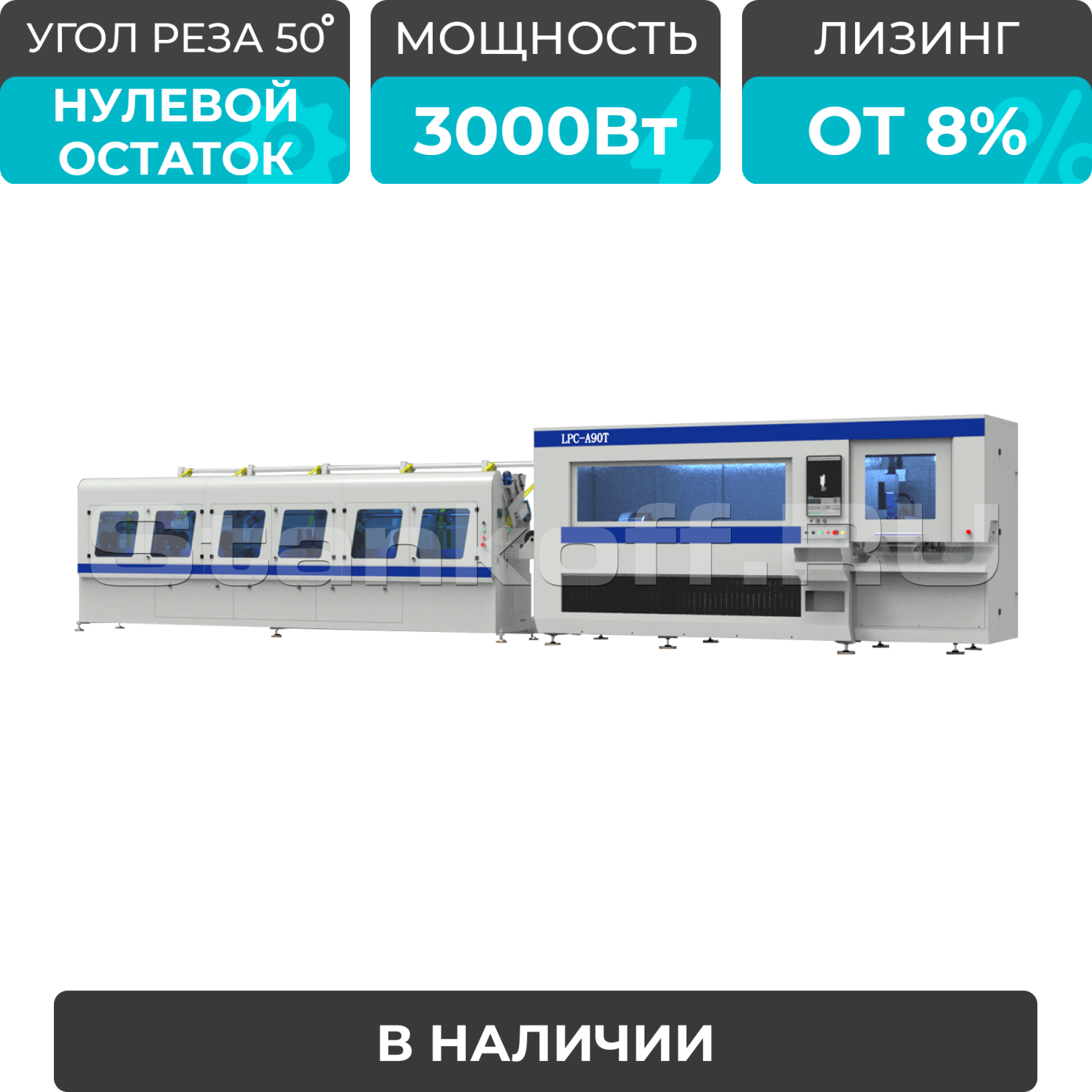

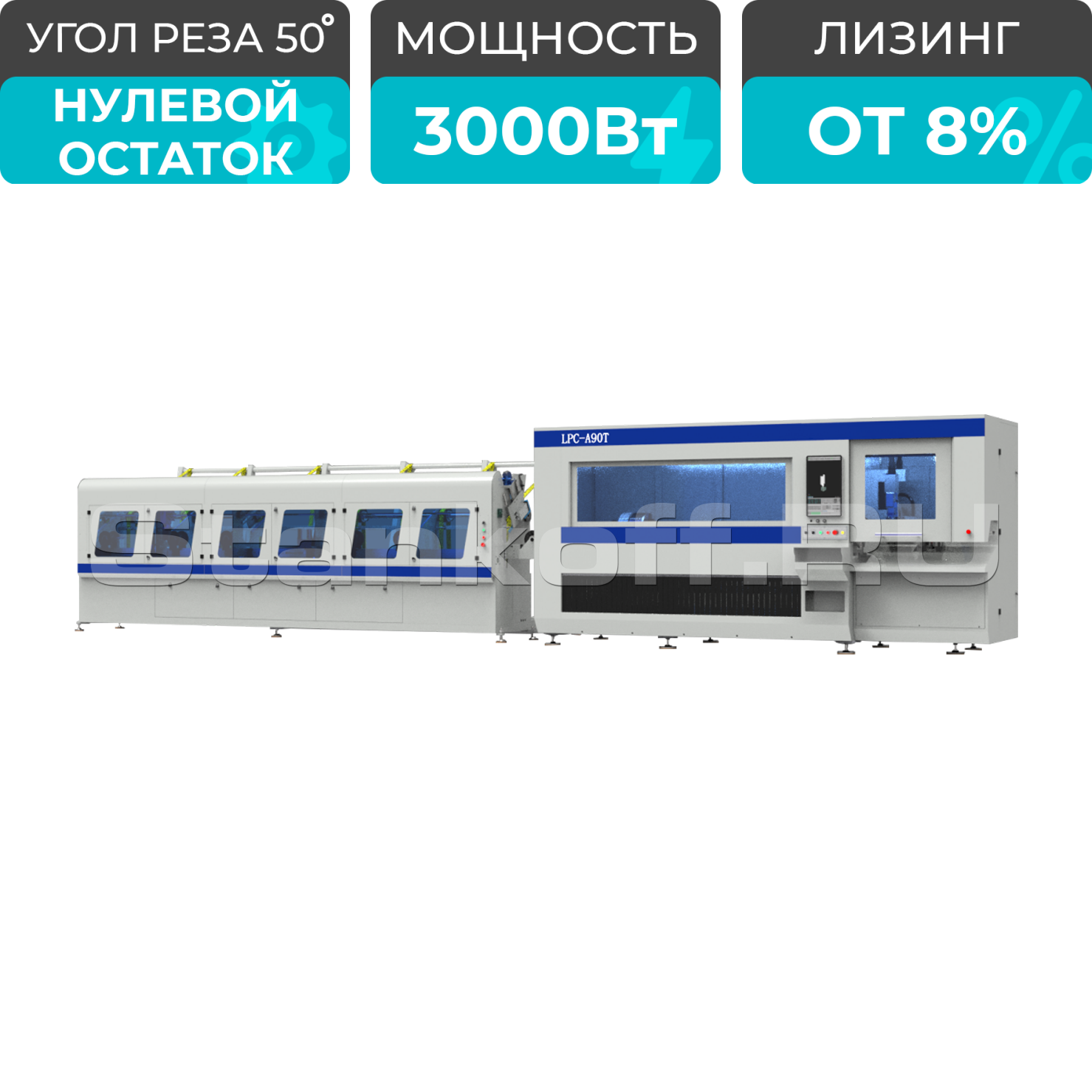

Совершенно новый стандарт обработки труб, не имеющий аналогов на рынке! Высокоскоростной лазерный труборез оснащён передовыми технологиями, которые увеличивают скорость обработки в несколько раз по сравнению с традиционными станками, снижая затраты на сырьё и повышая производительность.
Станок подходит для обработки круглых труб Ø 13 – 85 мм, квадратных труб 13x13 – 60x60 мм, а также профильных труб до 85 мм по диагонали. Автоматическая система загрузки позволяет работать с трубами весом до 40 кг, а общий вес загружаемых заготовок может достигать 1500 кг. Скорость подачи новой трубы составляет всего 7 секунд. А интеллектуальное ЧПУ проверяет заготовку на соответствие размера и формы трубы с учетом загруженной 3D-модели.
Ультраскоростные патроны со скоростью вращения до 210 об/мин и скоростью перемещения 1300 мм/сек обеспечивают абсолютную эффективность. Система автоматического перехвата трубы исключает остатки материала, а режим одиночного патрона позволяет фиксировать короткие трубы длиной от 800 мм для точной резки без лишних потерь.
Лазерная голова способна быстро перемещаться между двумя патронами, предоставляя доступ к резке в 3-х различных участках заготовки, значительно расширяя возможности обработки. Резка под углом до 50° не только увеличивает площадь сварного шва, обеспечивая прочные и надёжные соединения, но и значительно упрощает стыковочные операции, что особенно важно для сварочных работ.
Косой рез необходим для точных стыков, позволяя трубам соединяться с минимальными зазорами, — буквально менее миллиметра. Это делает его незаменимым решением для тех, кто ценит аккуратность и эстетику сварного соединения, например, при производстве дизайнерской металлической мебели. Такой подход не только улучшает внешний вид изделий, но и снижает затраты, исключая необходимость дополнительной обработки сварочного шва. При этом наклонный рез выполняется с высокой скоростью и абсолютной точностью, так как ёмкостный датчик продолжает работать даже при наклоне лазерной головы, гарантируя стабильное соблюдение заданных параметров.
Кроме того, станок
поддерживает многоэтапную калибровку трубы, включая измерение левого и правого концов заготовки, что значительно повышает точность обработки. Широкая зона захвата обеспечивает надёжное удержание трубы, её выравнивание и точное позиционирование, что исключает отклонения и повышает качество резки.
Система управления, основанная на материально-компонентной базе Zmotion, включает в себя программное обеспечение TubeCUT разработанное компанией Anji Jinke Machinery Equipment. Предназначена для профессиональной резки труб на лазерный труборезах, поддерживает резку профилей различной формы.
Функция управления держателями трубы в зависимости от угла поворота патрона для предотвращения прогиба трубы под силой тяжести.
Система шины обеспечивает быструю и стабильную передачу данных, улучшая синхронизацию оборудования и исключая потери пакетов. Это гарантирует высокую точность и бесперебойную работу, минимизируя простои и повышая производительность, что позволяет сократить затраты и повысить эффективность производства.
Программное обеспечение бесплатно обновляется каждый год. В отличие от других производителей, программное обеспечение постоянно развивает функционал без дополнительных затрат, чтобы оборудование всегда оставалось актуальным и эффективным.
- Поддерживаемые форматы: .stp, .step
Технология FLYCUT

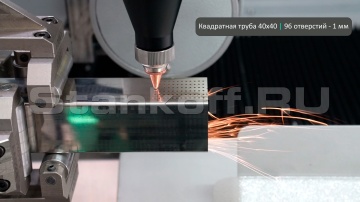

Данная технология оптимизирует обработку тонких металлов. Система осуществляет раскрой не отдельными объектами, а распознает все контуры, лежащие на одной прямой и после режущая голова в высоком темпе проходит всю трубу по определённой прямой. Данная функция значительно экономит время обработки при перфорации трубы.
Технология NESTING
Позволяет разместить, максимально-необходимое количество деталей на обрабатываемой трубе, также учитывается параметр минимизации отходов. Таким образом, экономится время на подготовке задания. Также опция высчитывает время обработки данного задания. Это позволяет точно высчитать себестоимость готового изделия.
Технология MICRO JOINT
Автоматическое размещение перемычек по контуру раскроя. Благодаря данной опции готовое изделие не выпадает после раскроя, а также предотвращает разворот детали перпендикулярно заготовке. Актуально для изготовления декоративных деталей из нержавеющей стали, где царапины недопустимы.
Управление координатной системой обеспечивается как со стойки ЧПУ, что значительно облегчает позиционирование режущей головы по отношению к заготовке, а также упрощает работу оператора станка.
