Оптоволоконный лазерный труборез STT-120J/1500 Raycus

Name: Оптоволоконный лазерный труборез STT-120J/1500 Raycus
Price: 1096930 RUB
Availability: PreOrder
Rating: 5 (1 reviews)

/ 17

Сравнить Вопросы (2)

Краткие характеристики

Артикул: STT-120J/1500 Raycus
Мощность лазера, Вт: 1500
Источник излучения: Raycus
Диаметр круглых труб, мм: 10 – 120
Стороны обработки квадрата, мм: 10 – 100
Длина заготовки (трубы), мм: 6300

Все характеристики

Модели серии

Все товары

STT-120D/1500 Raycus

STT-120D/2000 Raycus

STT-120D/3000 Raycus

1 096 930 ₽ обновлено 13 октября

Куда отправить КП?

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Альберт Зарипов

+7 (800) 5555-770

Заказать обратный звонок

Кому подходит

Подходит для отраслей Металлообработка Производство мебели Производство лестниц Производство рекламы

Уровень оборудования Стартовый уровень

Уровень автоматизации Ручная работа

Класс точности обработки Стандартная обработка

Оптимальный выбор

Углеродистая сталь

До 3 мм

Нержавеющая сталь

До 3 мм

Круглые трубы

10–120 мм диаметр

Квадратные трубы

10–100 мм стороны

Когда стоит рассмотреть другие модели

При необходимости резки толстолистового материала (более 3 мм) требуется наличие головы с автофокусом.
Для постоянного производства в 24/7 режиме следует рассмотреть модели с автоматической погрузкой и более тяжёлой цельной станиной.
При работе с изделиями длиннее 1500 мм нужны альтернативные конфигурации или дополнительные приспособления.

Что получает производство

Сокращение брака при механической резке труб и профилей за счёт точности позиционирования

Снижение затрат на переделки и доработку деталей

Закрытие потребности при небольших объёмах и инвестициях

Повышение выпуска готовых изделий при том же составе бригады

Где наиболее эффективен

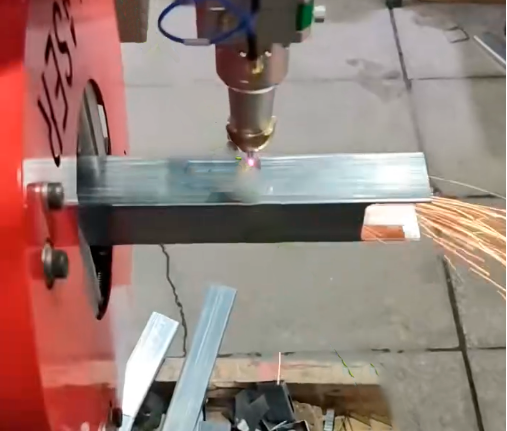

Металлообработка

Точная резка круглых и квадратных труб из углеродистой и нержавеющей стали толщиной до 3 мм.

Производство мебели и лестниц

Возможность резки труб до 100-120мм закрывает большинство потребностей при производстве мебели.

Производство рекламы

Резка профильных заготовок для изготовления букв и конструкций с точными геометрическими размерами.

Какие проблемы решает

Проблема

Небольшой объём трубного проката и долгая окупаемость дорогих труборезов

Решение

За относительно небольшие вложения труборез закрывает большинство типичных задач.

Проблема

Постоянная необходимость обращаться на сторону для раскроя мелкой серии.

Решение

Аутсорс часто делает с плохим качеством, требующим доработки, либо просит большие объёмы. Теперь можно самим раскраивать трубу как и когда надо.

Проблема

Изготовление трубного изделия требует резки, сверловки и зачистки разными станками и операторами.

Решение

Всё на одном лазерном станке за одну задачу.

За счёт чего достигается результат

Точная резка без дополнительной обработки

Система позиционирования ±0,05 мм обеспечивает размеры деталей без последующей доработки.

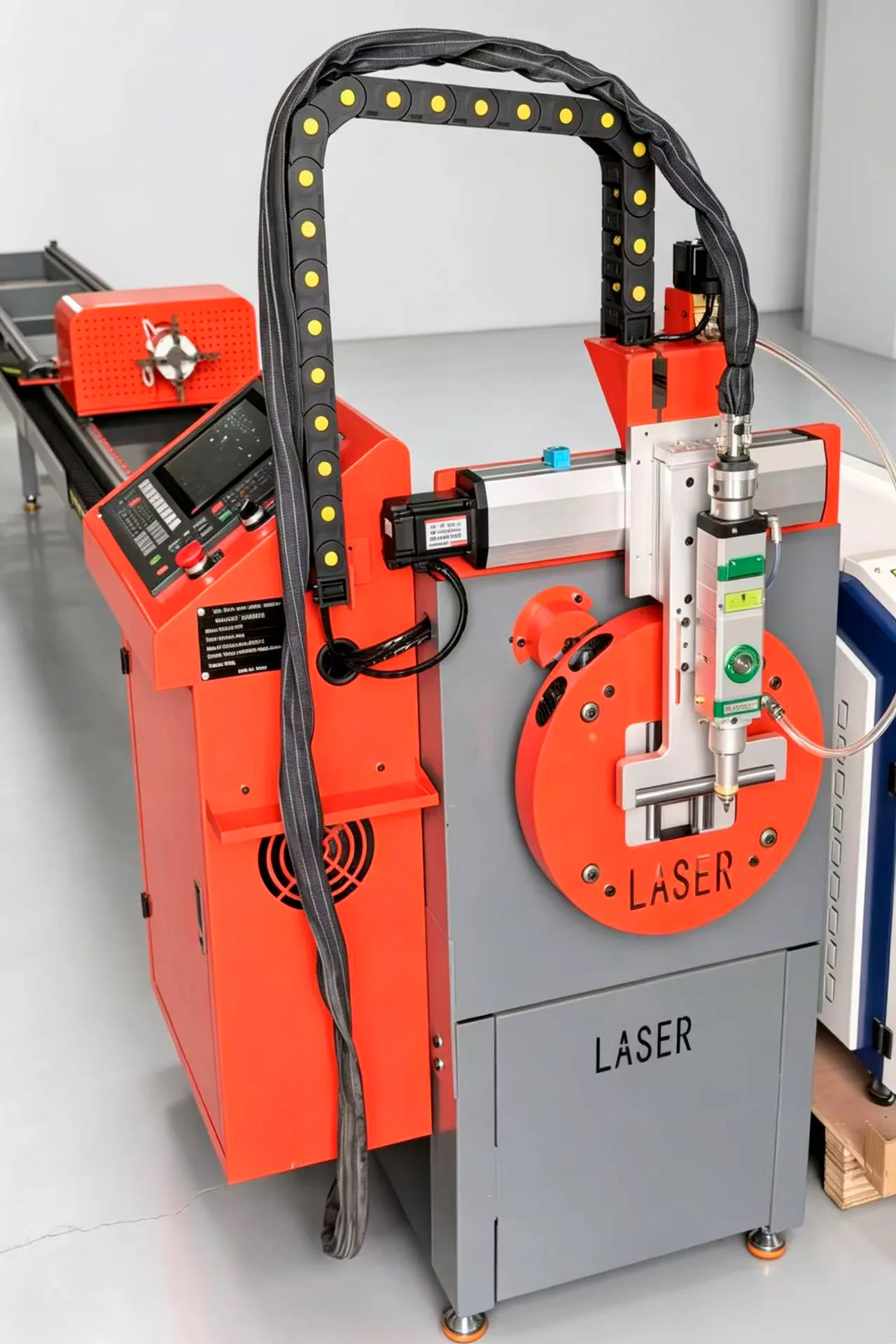

Крайне доступная цена

Станок стоит в разы дешевле большинство аналогичных лазерных станков

Универсальность по профилям и диаметрам

Обработка круглых (10–120 мм) и квадратных труб (10–100 мм).

Если коротко

Оптоволоконный лазерный труборез предназначен для небольших производств и мастерских, переходящих с ручного труда на автоматизацию. Станок режет круглые и профильные трубы из стали толщиной до 3 мм, заменяя разметку, пиление и сверление одной операцией, что снижает себестоимость деталей и объём переделок. Требует обученного оператора и доступен по инвестициям для развивающегося производства.

Конструктив

Конструктивные особенности

Патрон с ручной регулировкой зажима

Подготовка трубы к резке выполняется вручную: оператор измеряет заготовку штангенциркулем, определяет центр трубы и задаёт точку привязки перед запуском обработки. Заготовка вручную устанавливается в задний патрон, а передний патрон настраивается под размер трубы при помощи зажима кулачков шуруповёртом. После привязки центра трубы запускается резка. По завершении обработки готовая деталь извлекается вручную, новая заготовка подаётся в станок, и цикл повторяется.

Стойка управления Fangling 4510

Система ЧПУ Fangling 4510 предназначена для выполнения базовых задач лазерной резки труб. Поддерживает обработку круглых и квадратных труб, имеет встроенную библиотеку типовых операций и требует ручной привязки заготовки перед началом обработки. Подходит для изготовления простых деталей, отверстий, пазов и элементов ограждений. Для выполнения базовых задач лазерной резки труб и работает с управляющими программами в формате G-code. Для подготовки раскроя и импорта 3D-моделей в форматах STEP и IGS требуется внешнее программное обеспечение iTubeCAM,

Режущая голова с ручным фокусом RayTools BT220

Голова оснащена системой контроля высоты, которая помогает поддерживать стабильное расстояние до металла во время работы, что положительно влияет на качество реза. Простая и надёжная конструкция делает её хорошим выбором для станков начального уровня, где важны доступная стоимость и неприхотливость в эксплуатации.

Прецизионные линейные направляющие и косозубая зубчатая рейка

Обеспечивают плавное перемещение рабочих узлов, высокую точность позиционирования и стабильность обработки по всей длине заготовки.

Характеристики

Лазерный источник
Мощность лазера, Вт	1500
Источник излучения	Raycus
Параметры обработки
Диаметр круглых труб, мм	10 – 120
Стороны обработки квадрата, мм	10 – 100
Длина заготовки (трубы), мм	6300
Минимальный остаток по трубе, мм	250
Максимальный вес труб, кг	60
Толщина резки (нерж. сталь), мм	3
Толщина резки (углерод. сталь), мм	3
Исполнение
Количество патронов, шт	2
Тип станины	Секционная
Наклонная голова	Нет
Толщина направляющих, мм	25
Скоростные характеристики
Мощность сервоприводов по оси X, Вт	400
Мощность сервоприводов по оси Y, Вт	750
Мощность сервоприводов по оси Z, Вт	400
Мощность сервоприводов по оси W1, Вт	400
Мощность сервоприводов по оси W2, Вт	750
Точность позиционирования, мм	±0,05
Программно-аппаратные характеристики
Система управления	Fangling 4510
Совместимое программное обеспечение	iTubeCam
Поддерживаемые графические форматы	G-code
Габаритные параметры
Габаритные размеры станка, мм	6800 × 800 × 1200
Вес нетто, кг	400

Комплектация

Режущая голова с ручным фокусом RayTools BT220 (Китай)
Источник излучения Raycus (Китай)
Система управления Fangling 4510 (Китай)
Патрон с ручной регулировкой зажима
Прецизионные линейные направляющие и косозубая зубчатая рейка

Доп. оборудование

Режущая голова Raytools BM110 с автофокусом Лазерная голова RayTools BM110 с автофокусом позволяет настроить пирсинг (прокол) в несколько этапов с разным фокусным расстоянием для достижения наилучшего качества реза на толщинах от 2х-мм.

Пневматический патрон 100 мм Упрощает работу оператора при смене труб. Без данной опции зажим заготовки выполняется вручную путём закручивания и откручивания кулачков с помощью шуруповёрта при каждой загрузке трубы другой формы/размера. Для регулярной эксплуатации станка с большим ассортиментом данная опция является практически обязательной.

Программное обеспечение iTubeCam • Создание труб по размерам без CAD-систем.
• Импорт 3D-моделей STEP и IGS с автоматическим построением траектории резки.
• Автоматическая раскладка (нестинг) изделий для экономии материала.
• Защита от столкновений режущей головки с заготовкой.
• 3D-симуляция резки перед запуском программы.
• Поддержка круглых, квадратных, прямоугольных и овальных труб, уголка и швеллера.
• Экспорт готовых программ в G-code для станков на ЧПУ Fangling.
• Простое освоение без навыков CAD, подходит для типовых задач по изготовлению мебели, ограждений и металлоконструкций.

Пока нет отзывов об этом товаре. Будьте первым.

Оставить свой отзыв

Ваш отзыв поможет другим сделать выбор. Спасибо, что делитесь опытом!

Задать вопрос

Сильно ли сказывается на качестве ручной автофокус?

Роман Новичок 24 июля

Я правильно понял, что тут режущая голова с ручным фокусом? Сильно ли это влияет на качество реза трубы или лучше взять с автофокусом, чтобы станок сам выставлял фокус?

0 0

Алексей Эксперт Stankoff.RU Руководитель направления оптоволоконных лазерных станков 27 июля, 11:07

Вы верно поняли, что по умолчанию на этом лазерном труборезе — ручная фокусировка. На качество реза это никак не влияет на толщинах до 2 мм. Теперь про автофокус, который, на самом деле, ни у кого не автоматический. Сама функция «автофокус» своим названием путает. Смысл в том, что у такой головы есть моторчик внутри, который может перемещать фокусную линзу, меняя фокусное расстояние. У BT220 с ручным фокусом фокусное расстояние настраивается руками оператора крутилкой на голове. До начала реза оператор накрутил — и всю задачу режет с одним фокусом. Тогда как у головы с автофокусом моторчик внутри позволяет менять фокусное расстояние в течение одной задачи на резку. Вот упрощённая последовательность работы: - Оператор в ЧПУ станка задаёт числовое значение фокуса на пирсинг (пробивку). - Оператор задаёт числовое значение фокуса на резку. - Оператор задаёт остальные параметры (скорость реза, давление газа и пр.). - Станок начинает рез с пирсинга и сдвигает фокусную линзу внутри головы на заданное фокусное расстояние. - Потом переходит на режим резки — станок снова сдвигает фокусную линзу на новое фокусное расстояние. Отсюда мы получаем вывод: если мощности луча хватает, чтобы резать нужную толщину металла без пирсинга, то ручной фокус нам подойдёт. Если толщина металла подразумевает пирсинг, то лучше брать голову с автофокусом.

0 |

Газ нужен для станка?

Артём Новичок 24 июля

0 0

Алексей Эксперт Stankoff.RU Руководитель направления оптоволоконных лазерных станков 27 июля, 11:03

Да, для всех оптоволоконных лазерных труборезов нужен вспомогательный газ. Для резки чёрной стали - кислород, для остального - азот. До 2х мм можно использовать сжатый воздух из компрессора.

0 |
