Путеводитель по труборезам: 5 видов для разных производств

Вот и пришло время купить труборез. А какой? Двухпатронный, пятиосевой, трёхпатронный, с автозагрузкой, комбинированный? Не закрывайте статью!

На первый взгляд кажется, что выбор не из простых. Только без паники.

Мы, Stankoff.RU, побеседовали с нашими специалистами по оптоволоконному оборудованию и подготовили путеводитель, который не даст заблудиться в разнообразии нашего каталога.

Расскажем всё: в каких условиях каждый труборез чувствует себя лучше всего, раскроем сильные стороны и недостатки, подскажем, на какие функции обратить внимание.

• Нужно резать и лист, и трубу, а места мало → комбинированный станок.

• Много разных труб, прямой рез, мелкие и средние серии → классический двухпатронный труборез.

• Фаски и сложные стыки под сварку → двухпатронный 5-осевой станок с наклонной головой.

• Заготовки и готовые детали по 6–12 метров → трёхпатронный труборез.

• Трубы небольшого размера (до 60-80 мм) большими повторяемыми сериями → скоростной труборез с интегрированной автозагрузкой.

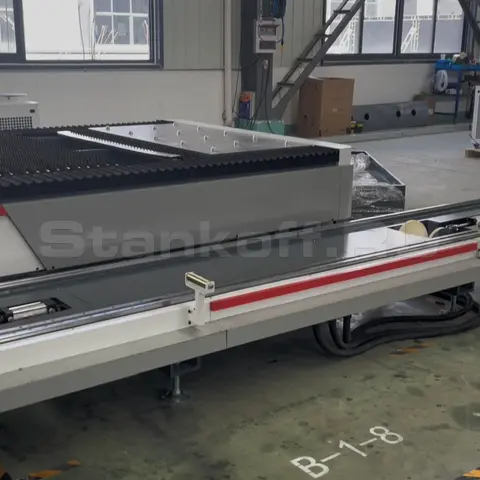

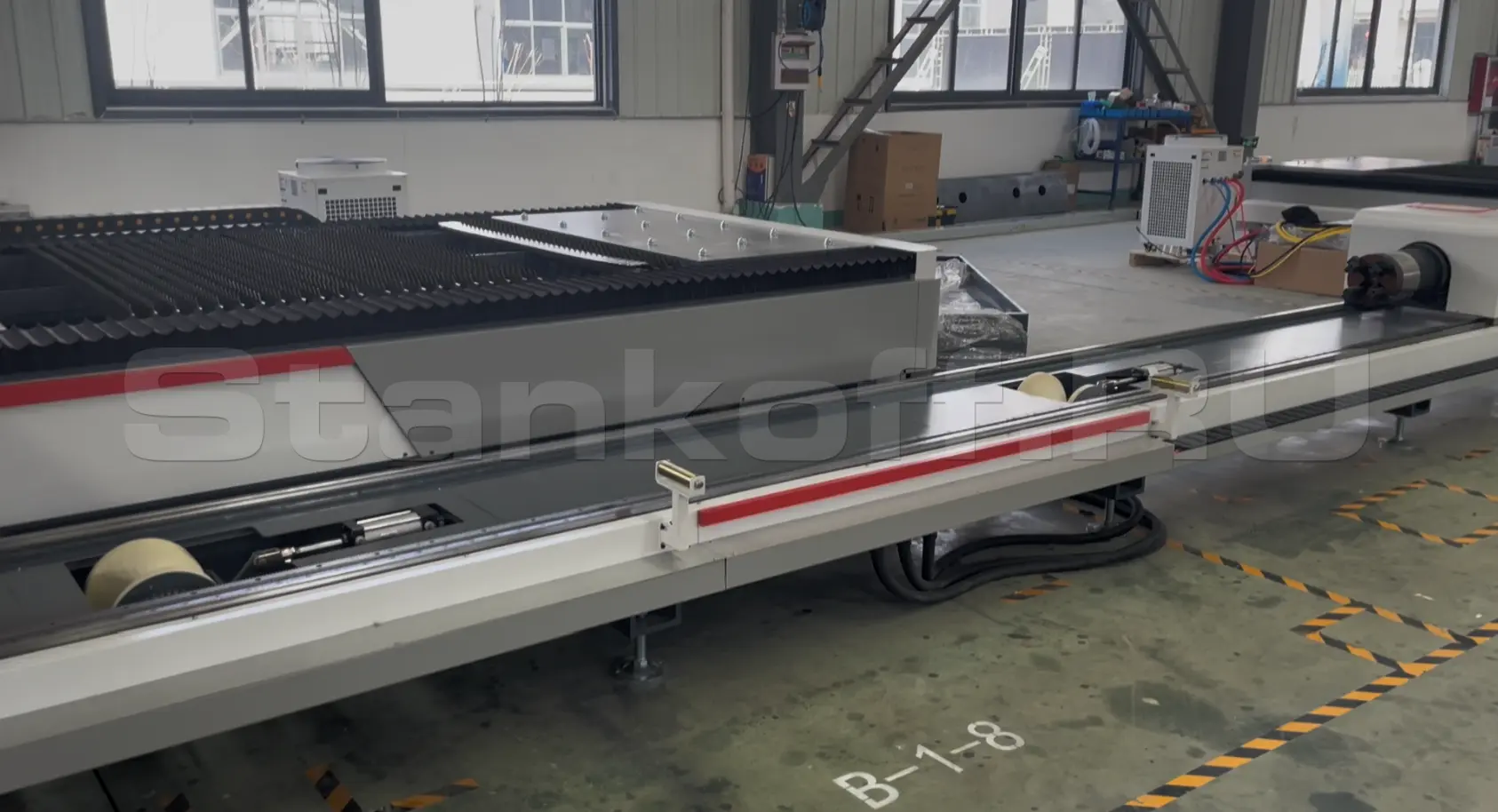

Комбинированный станок – это листорез и труборез в одной машине. Он особенно полезен, когда место в цехе и бюджет ограничены, а объем работы с трубами ещё не настолько велик, чтобы выделять под эту задачу отдельный станок.

Сильная и одновременно слабая сторона такого «гибрида» – универсальность. Для мастерской, которая не хочет покупать два отдельных лазера, это понятный компромисс. Однако есть «но»: лист и трубу нельзя резать одновременно. Если объёмы работы с обоими материалами начнут расти, комбинированный станок может из универсала превратиться в узкое место.

Кроме того, нужно заранее проверить схему подачи и выхода трубы, поддержку длинной заготовки и соответствие мощности источника реальным толщинам трубы. То, что подходит для толстого листа, может быть неоптимально для тонкостенного профиля.

Подходит, если: труба занимает небольшую или нерегулярную долю заказов, площадь ограничена, а два автономных станка пока экономически не оправданы.

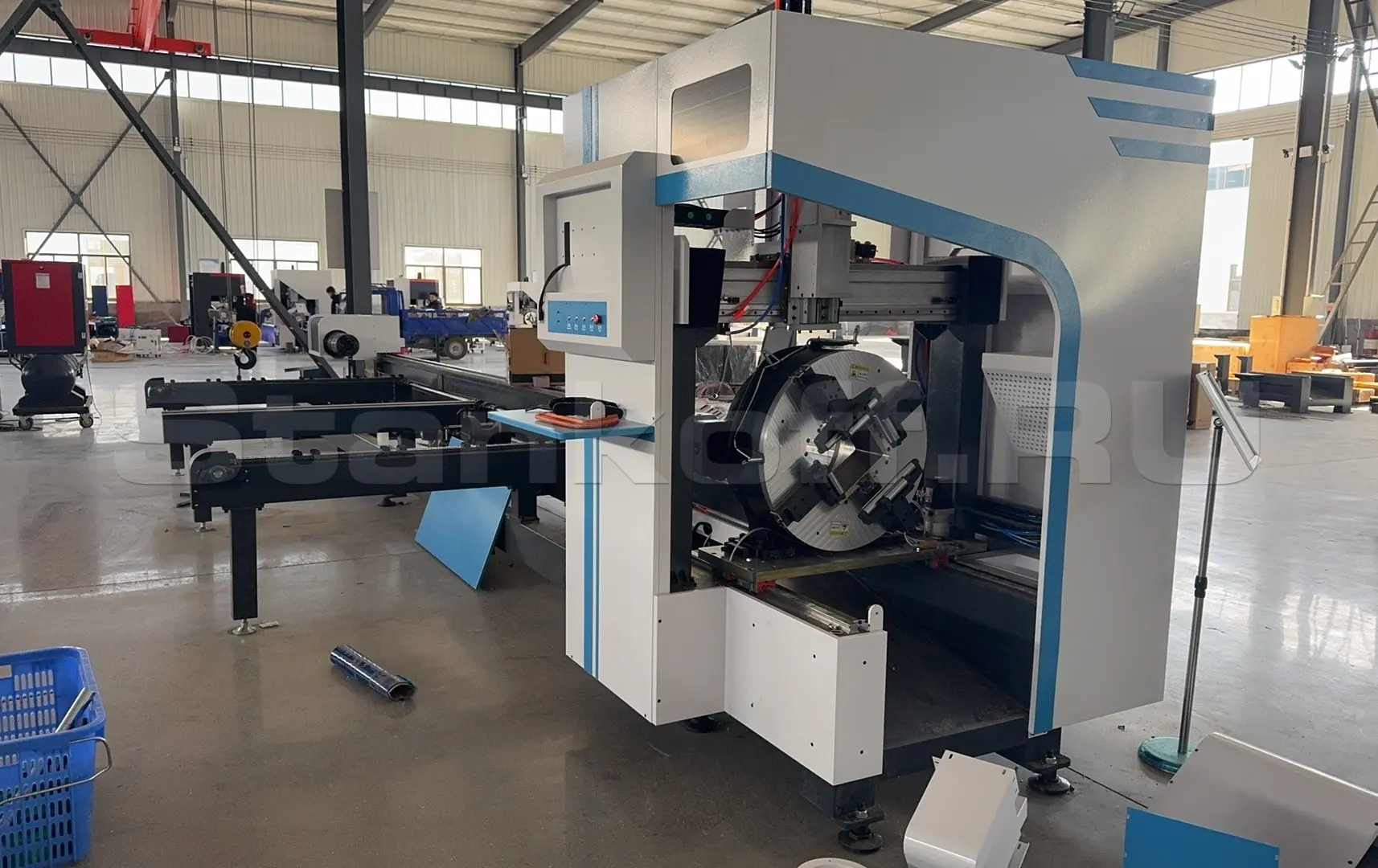

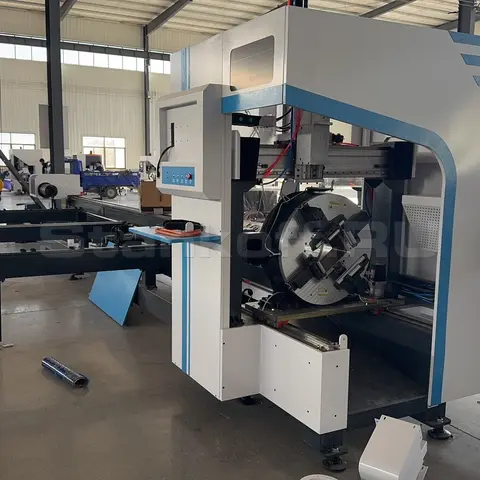

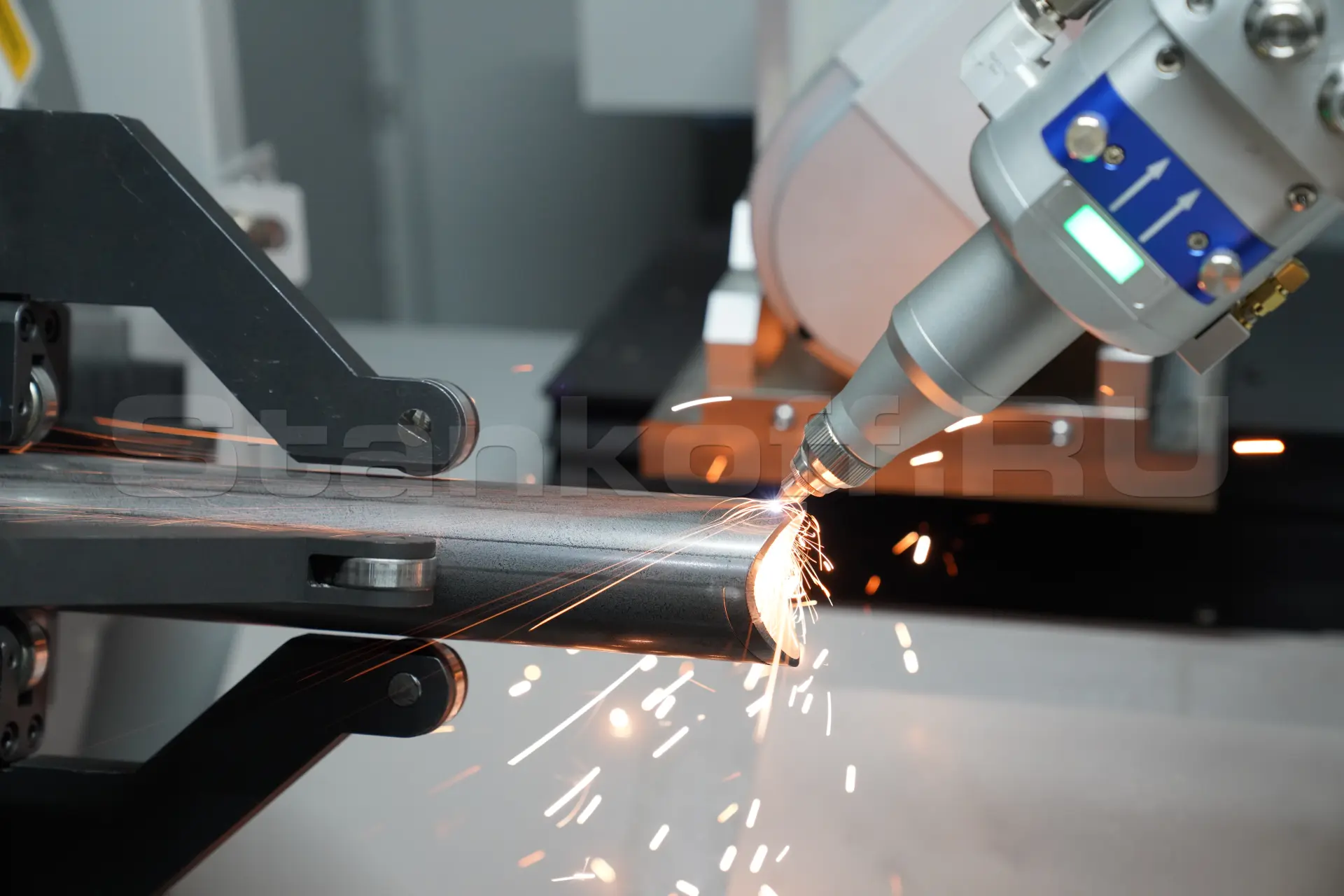

Самый понятный представитель семейства: два патрона удерживают трубу, голова выполняет прямой рез, а ЧПУ вращает и перемещает заготовку. Конструкция относительно проста, диапазон типоразмеров широкий, а переналадка не требует сложных решений.

Главное ограничение базовой версии – только прямой рез. Если нужны фаски под сварку, сложные пространственные соединения или стыки без последующей подрезки, стандартной лазерной головы будет мало.

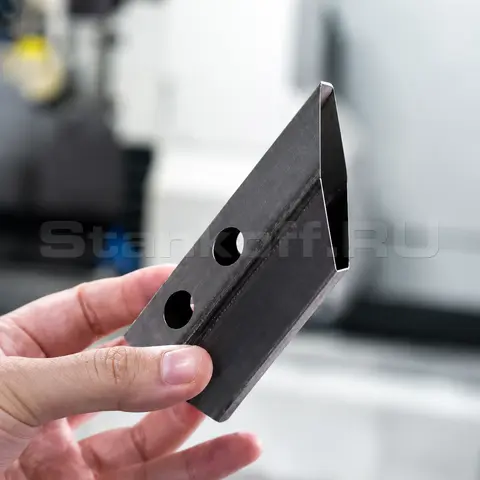

Зато для отверстий, пазов, фигурных вырезов и большинства торцевых резов классический двухпатронник остаётся самым рациональным вариантом.

Подходит, если: вы изготавливаете металлоконструкции, мебель, ограждения, навесы, стеллажи и другие изделия с разнообразной номенклатурой труб.

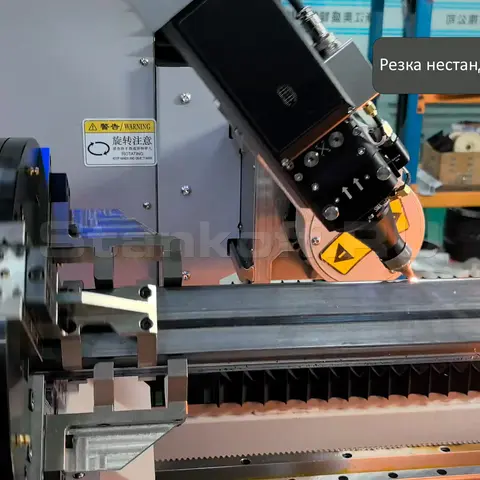

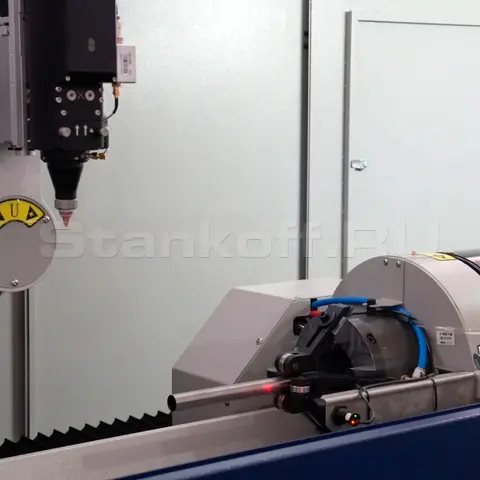

По механике это всё тот же двухпатронный труборез, но с наклонной головой.

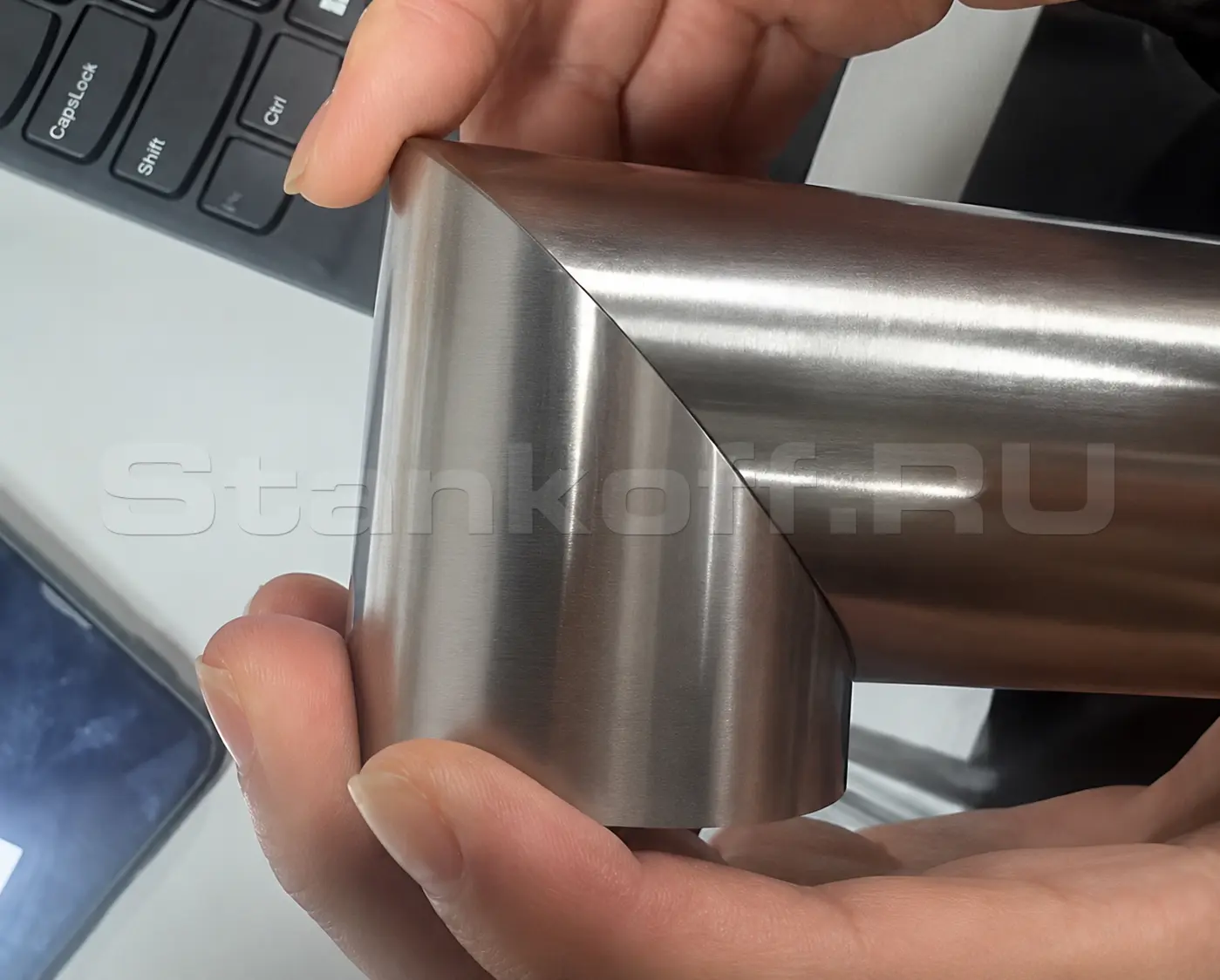

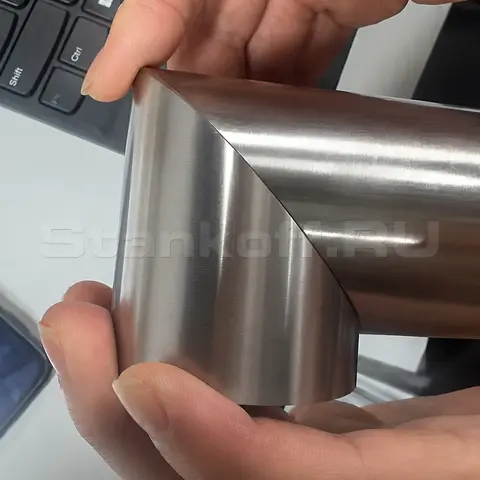

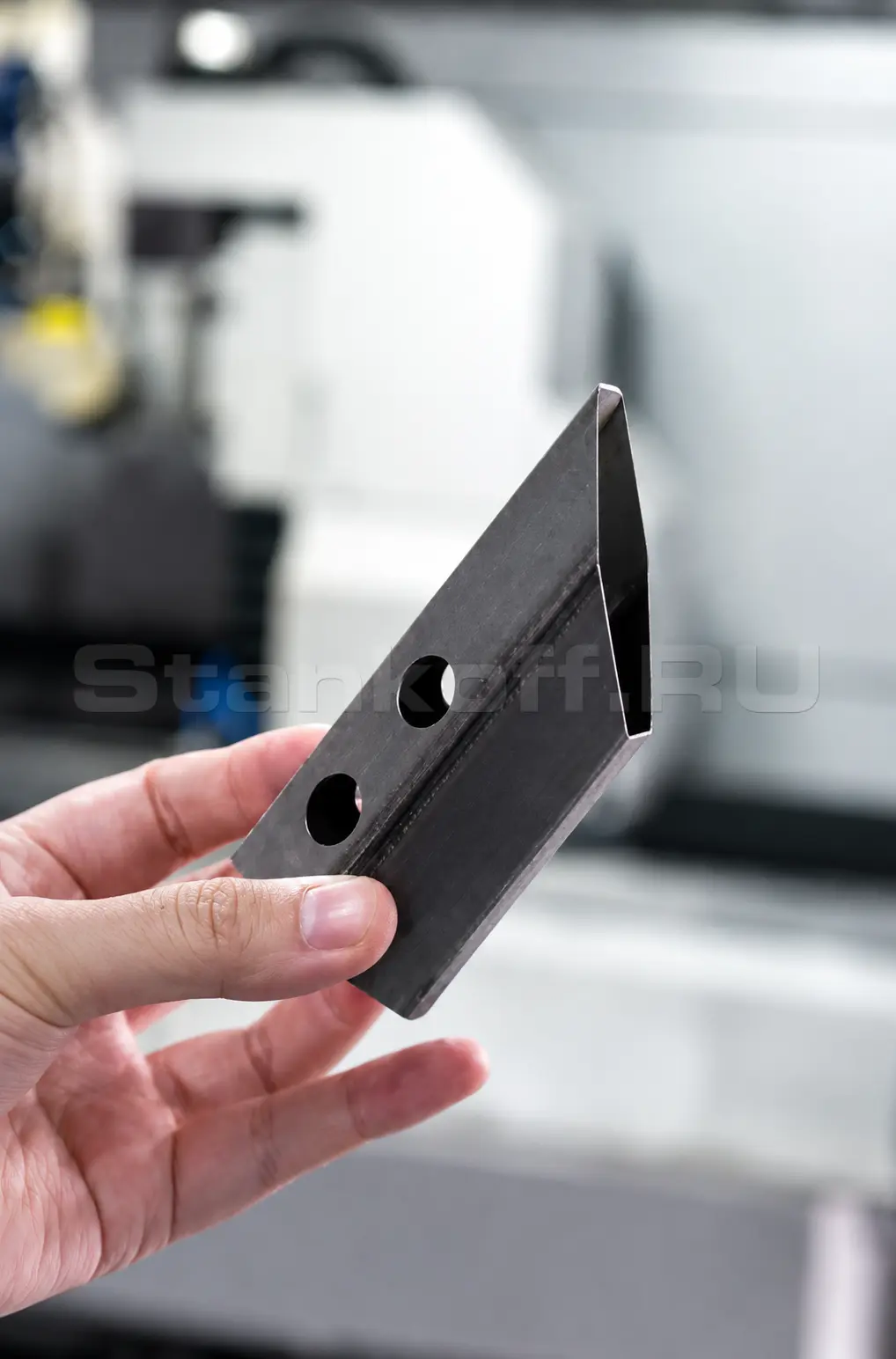

Что это значит: станок не просто отрезает трубу, а может формировать скосы, фаски и сложные соединения. Чем точнее соединение труб, тем меньше ручного труда перед сваркой, меньше зазоры и стабильнее геометрия готового каркаса. То есть дополнительная ось окупается не «красивым резом», а сокращением операций после него.

Однако покупать пятиосевой труборез «на всякий случай» не стоит. Наклонная резка требует точной настройки, хорошего программного обеспечения и оператора, который понимает, как меняется геометрия кромки. Если 95% ваших деталей имеют обычный перпендикулярный торец, переплата может не оправдать себя.

Подходит, если: вы изготавливаете каркасы, дизайнерские металлоконструкции, рамы, мебель премиум-класса – везде, где детали должны сразу хорошо состыковываться под сварку.

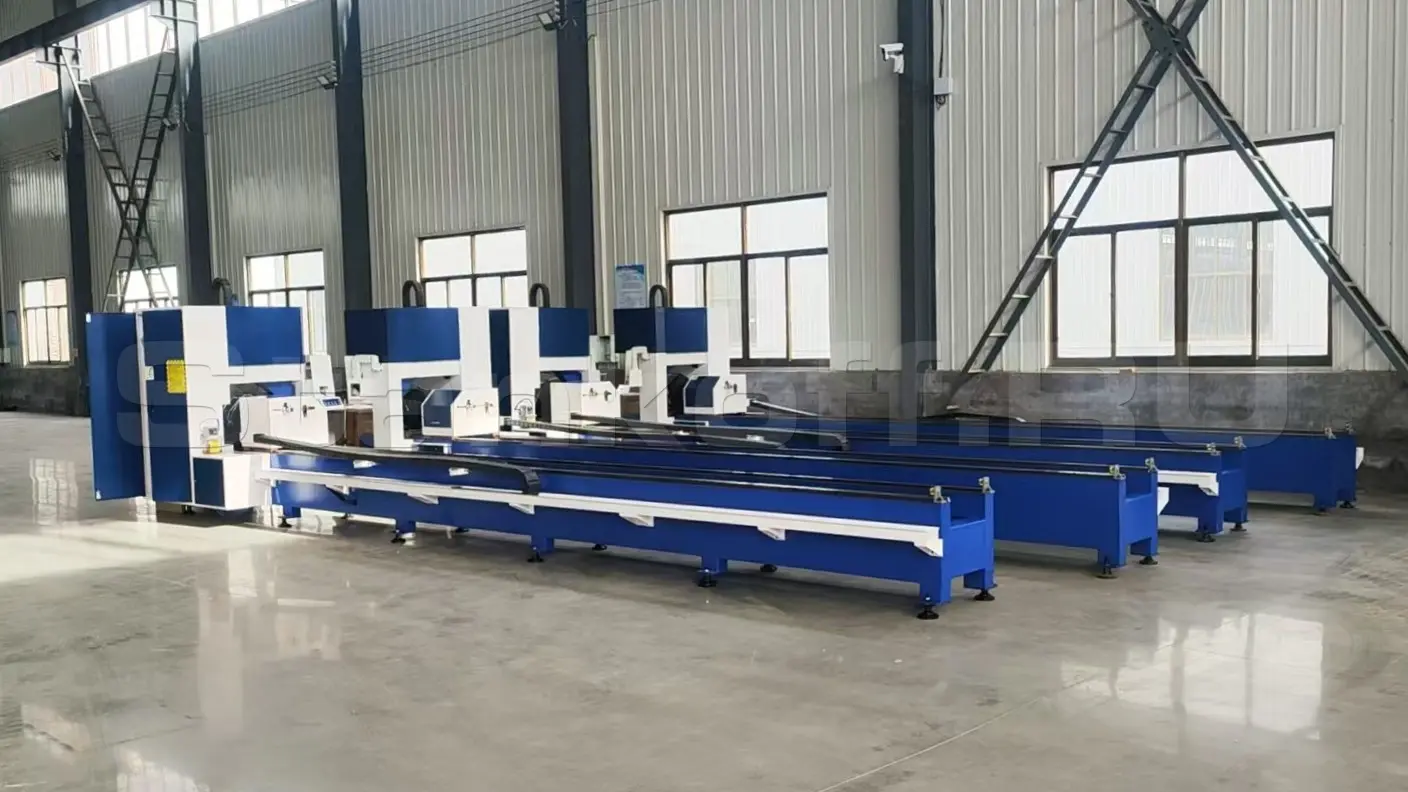

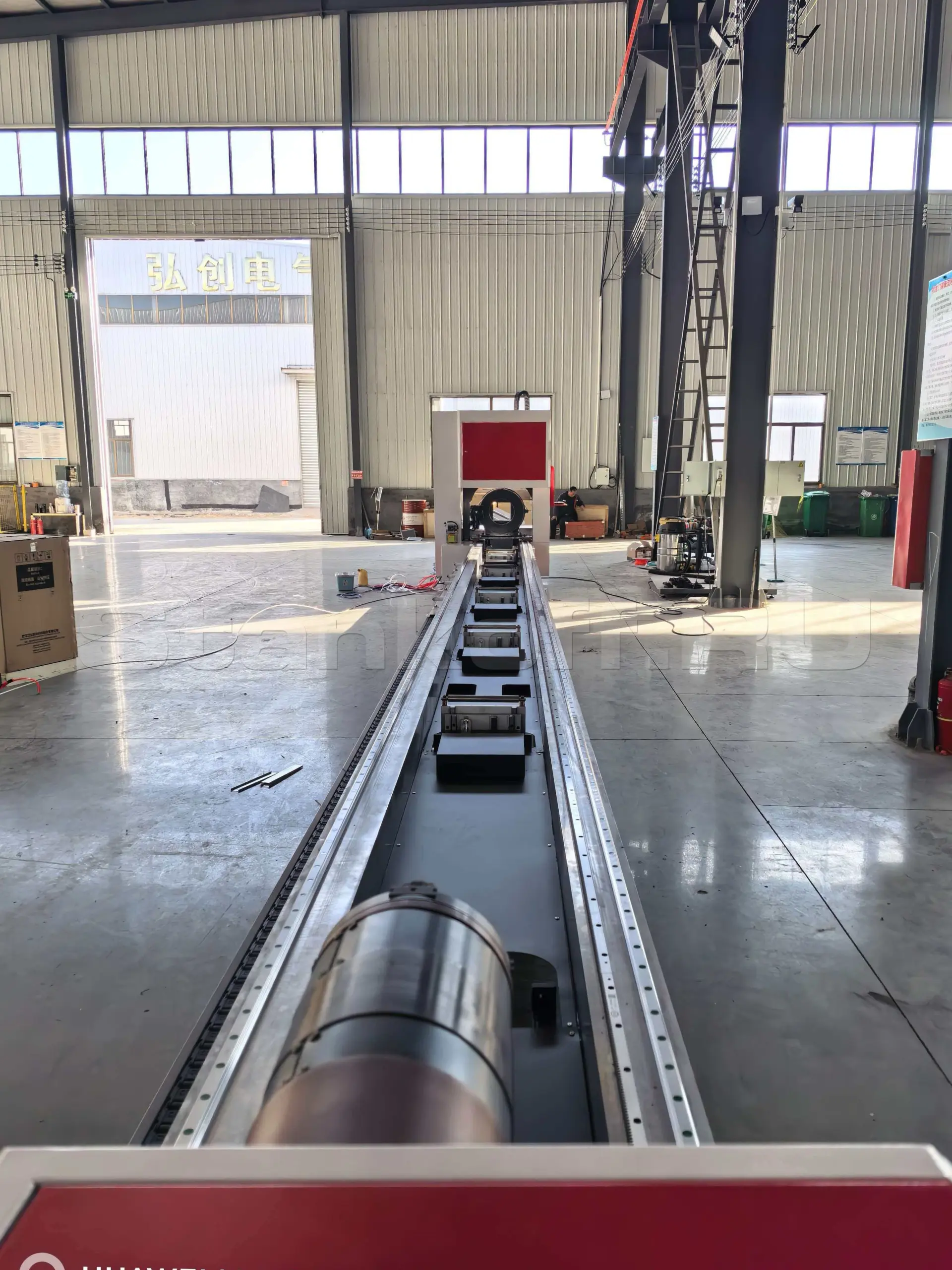

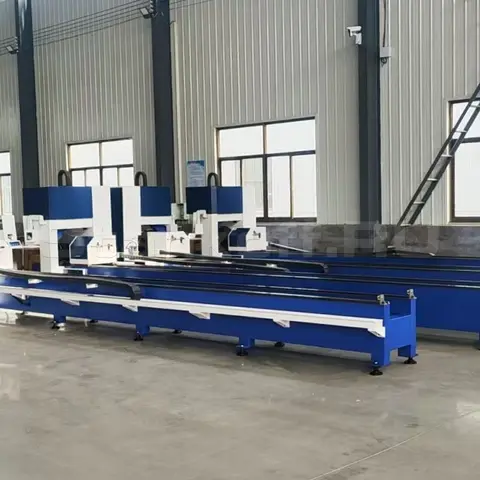

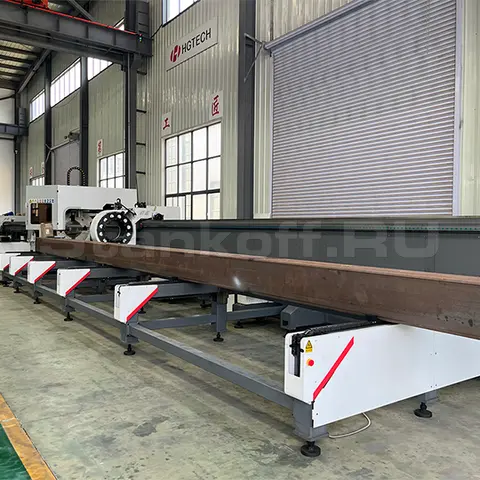

Третий патрон позволяет перехватывать длинную заготовку, поддерживать её и дорезать участок, который ранее находился в зоне зажима.

Трёхпатронный станок занимает заметно больше места, сложнее конструктивно и обычно работает с более тяжёлыми патронами. Для коротких мебельных деталей это примерно как ездить за хлебом на карьерном самосвале: впечатляет, но экономически странно.

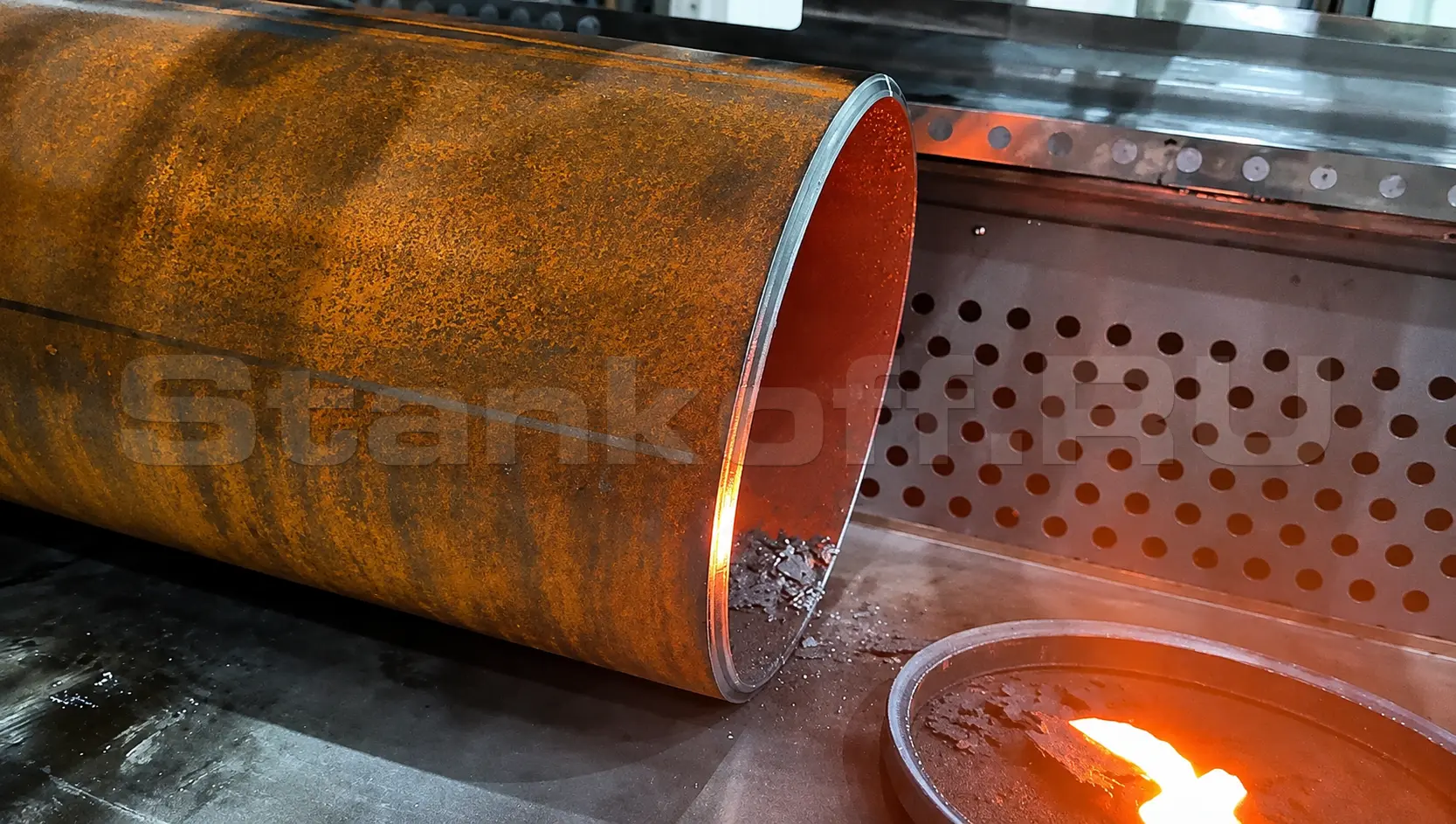

Подходит, если: готовое изделие само по себе длинное, исходная труба тяжёлая, а минимальный остаток и стабильная геометрия по всей длине действительно влияют на себестоимость. Часто трёхпатронную систему выбирают, когда из стандартной 6- или 12-метровой трубы нужно получить длинный готовый элемент – например, отрезок 4-6 метров или практически всю длину заготовки.

На таких размерах одного стола поддержки у двухпатронного трубореза уже может быть недостаточно: длинная труба сильнее провисает, её сложнее стабильно удерживать и точно позиционировать в процессе резки. Третий патрон добавляет промежуточную точку опоры и позволяет увереннее работать с длинномерами.

Это актуально для вагоностроения, судостроения, крупных металлоконструкций, опор, тяжёлых рам и длинных элементов, которые не хочется собирать из двух половин после резки.

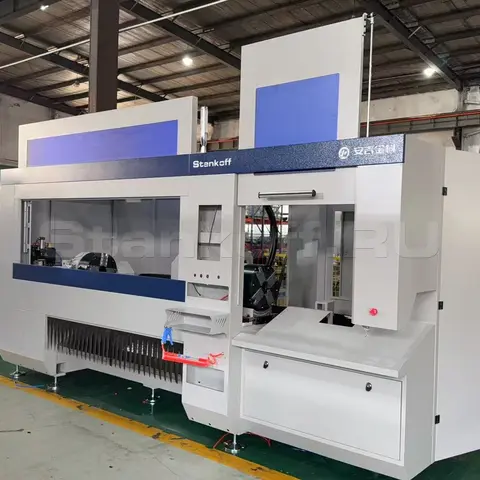

Когда на обычном труборезе лазер уже закончил рез, а оператор всё ещё ищет следующую трубу, становится ясно: узкое место давно не лазер.

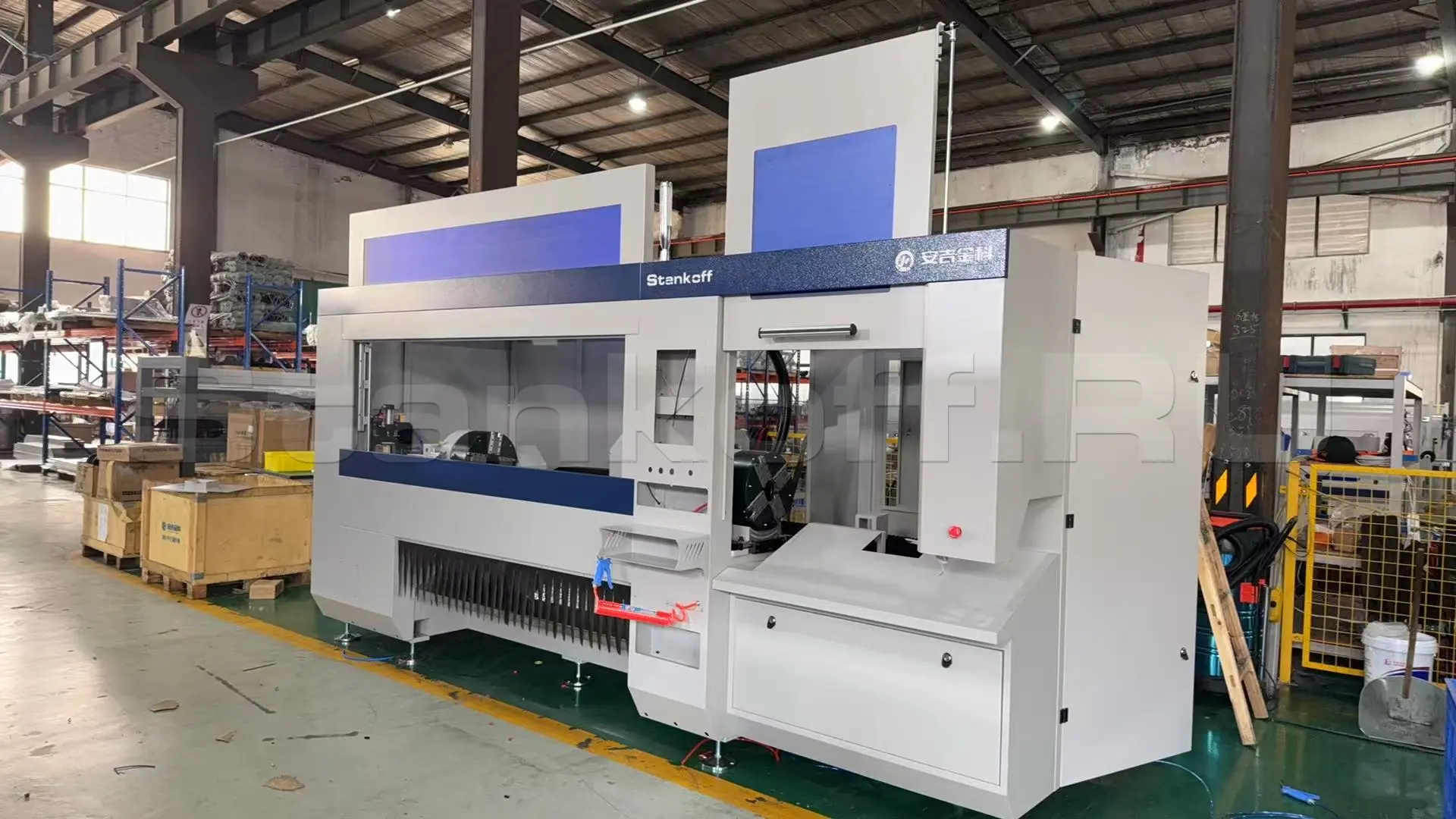

Высокоскоростные машины решают эту проблему. Пачка заготовок загружается в систему подачи, дальше станок поштучно забирает профиль, позиционирует его и запускает следующий цикл. Чем стабильнее серия, тем эффективнее работа.

Но и у этой группы есть свои особенности: она ориентирована на небольшой и средний сортамент, зато выигрывает в скорости.

Главный вопрос перед покупкой: насколько у вас повторяемая номенклатура. Если постоянно приходят заказы на новые типоразмеры, автоматический магазин придётся постоянно разгружать и перенастраивать. Если же весь день идёт одна серия, автоматизация начинает приносить реальную выгоду.

Подходит, если: вы изготавливаете мебель, серийные каркасы, торговое оборудование, автомобильное производство, светильники, массовые однотипные детали из относительно небольшого профиля.

1. Покупать комбинированный станок «на будущее». Если сейчас нет задач по работе с трубами, модуль может долго оставаться без дела. Иногда лучше потратить такой же бюджет на более мощное оборудование для резки листов, компрессор, автоматизацию или оснастку, которая уже приносит доход.
2. Выбирать самый большой патрон «на будущее». Кажется логичным взять станок с максимальным запасом по диаметру: сегодня режем профиль 40х40, а завтра вдруг придет заказ на огромную трубу. Но крупный и тяжелый патрон обычно менее динамичен, поэтому на основной массе небольших деталей станок может терять в темпе. Если большие диаметры встречаются раз в год, лучше ориентироваться на те трубы, которые составляют основную загрузку производства.

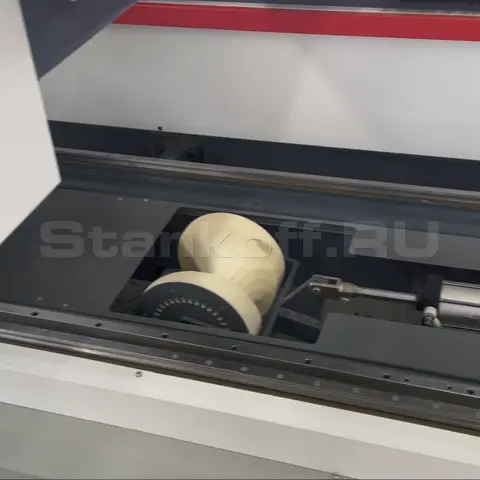

3. Экономить на поддержке длинной трубы. Для коротких круглых труб это может быть приемлемо. Однако для тонкостенного прямоугольного профиля экономия на поддержке может привести к провисанию, нестабильной геометрии и повышенной нагрузке на зажим.
4. Недооценивать программное обеспечение. Производительность трубореза зависит не только от скорости резки. Технологу нужно подготовить модель, раскладку и порядок резов. Если ПО неудобное или медленное, дорогой станок будет простаивать в ожидании следующего задания.
5. Забывать про инфраструктуру. Труборезу необходимы стабильное электропитание, подходящий газ или сжатый воздух, чиллер, вытяжка, место для сырья и готовых деталей. И сервис. Иначе экономия при покупке быстро исчезнет из-за частых простоев.

Вот и «проехались» мы с вами по всем разновидностям лазерной резки трубы. И выяснилось, что лучший станок не тот, у которого больше патронов, осей и опций, а тот, возможности которого идеально закрывают задачи вашего производства.
