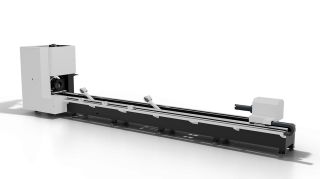

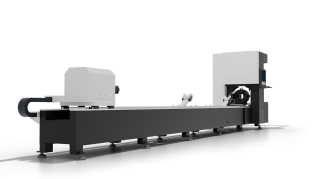

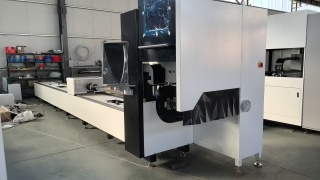

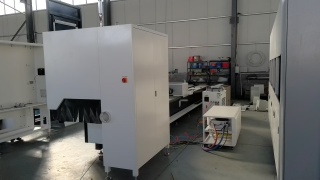

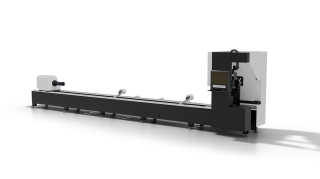

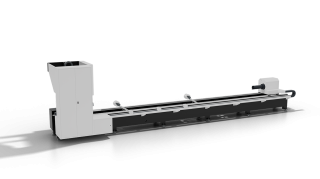

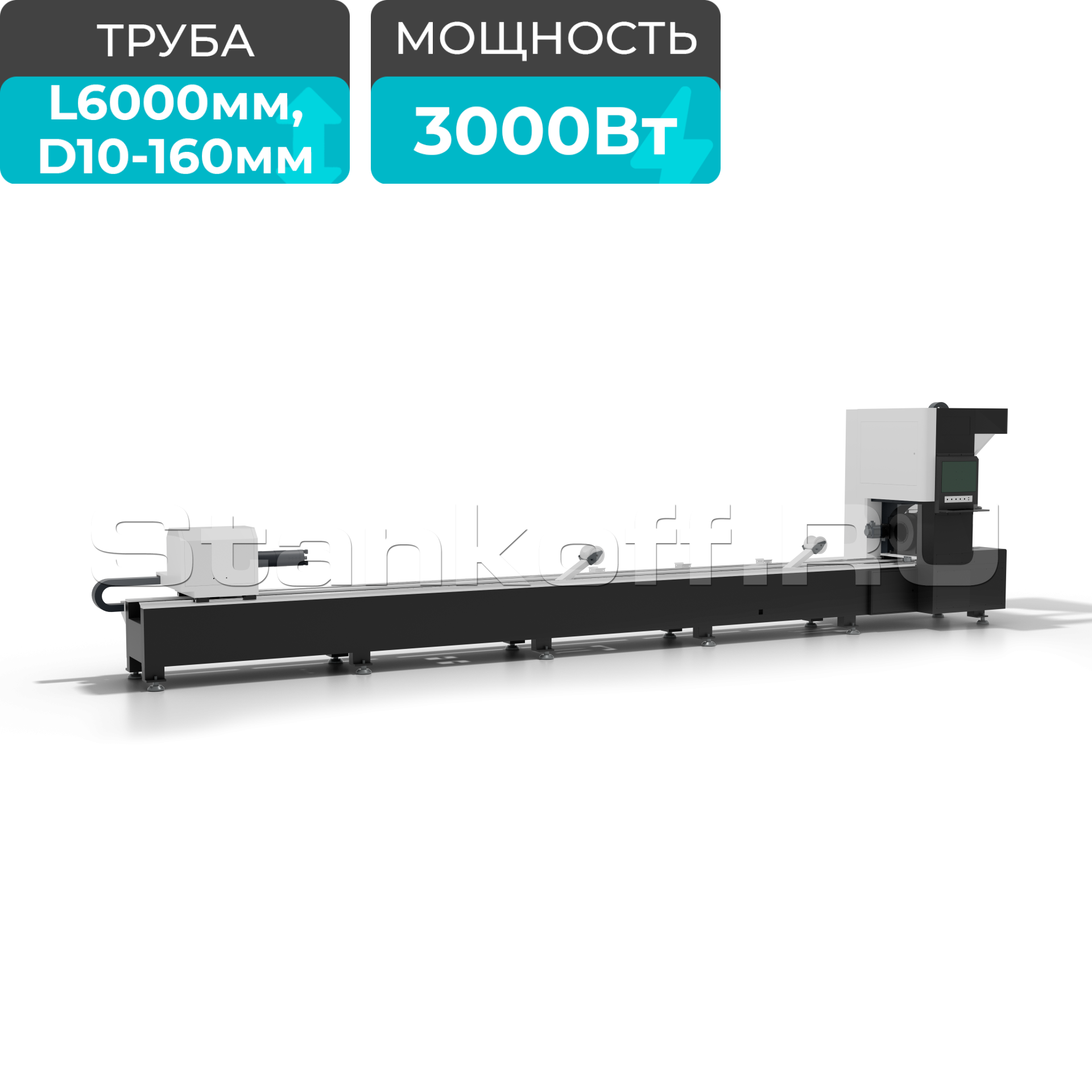

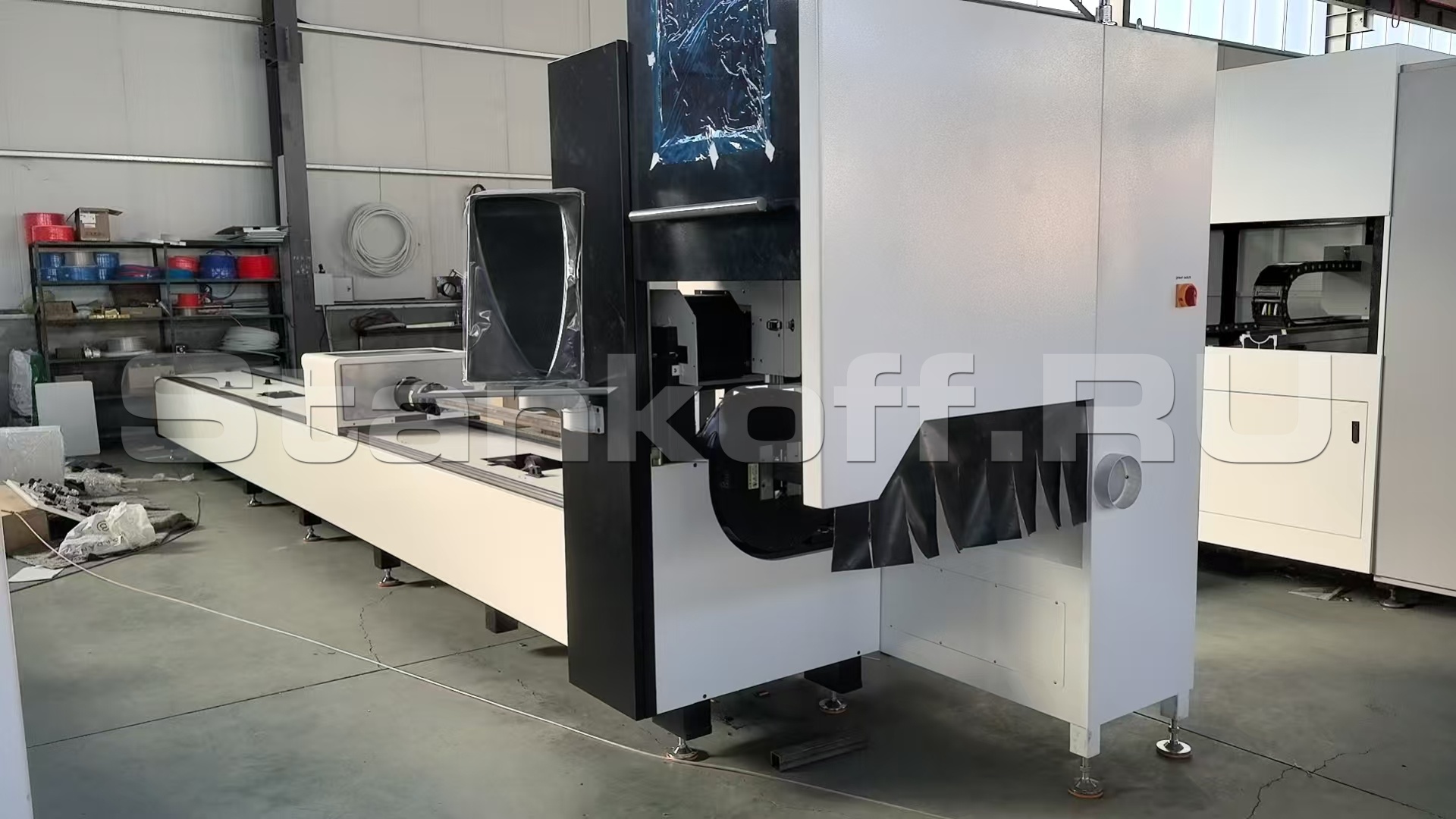

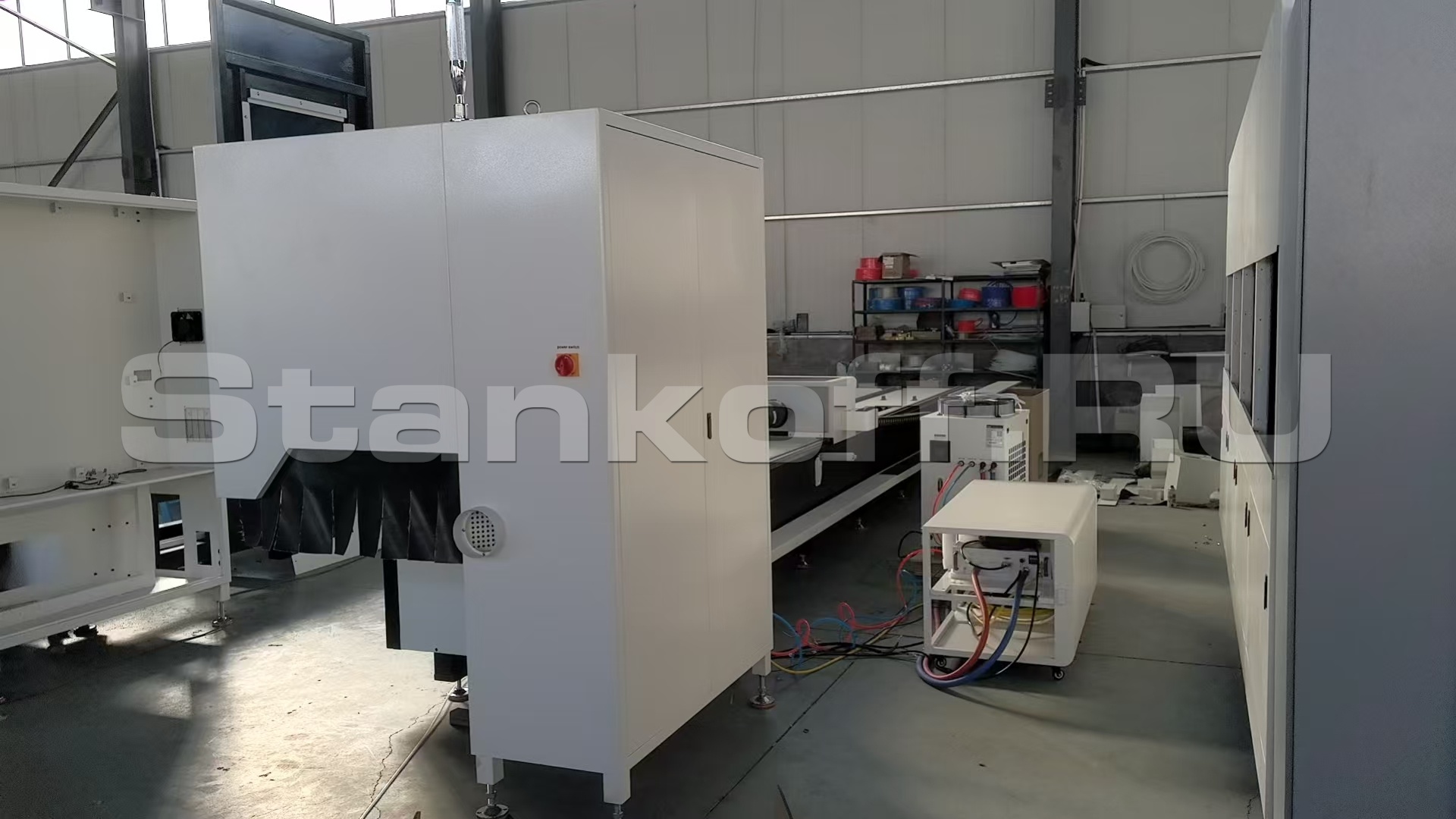

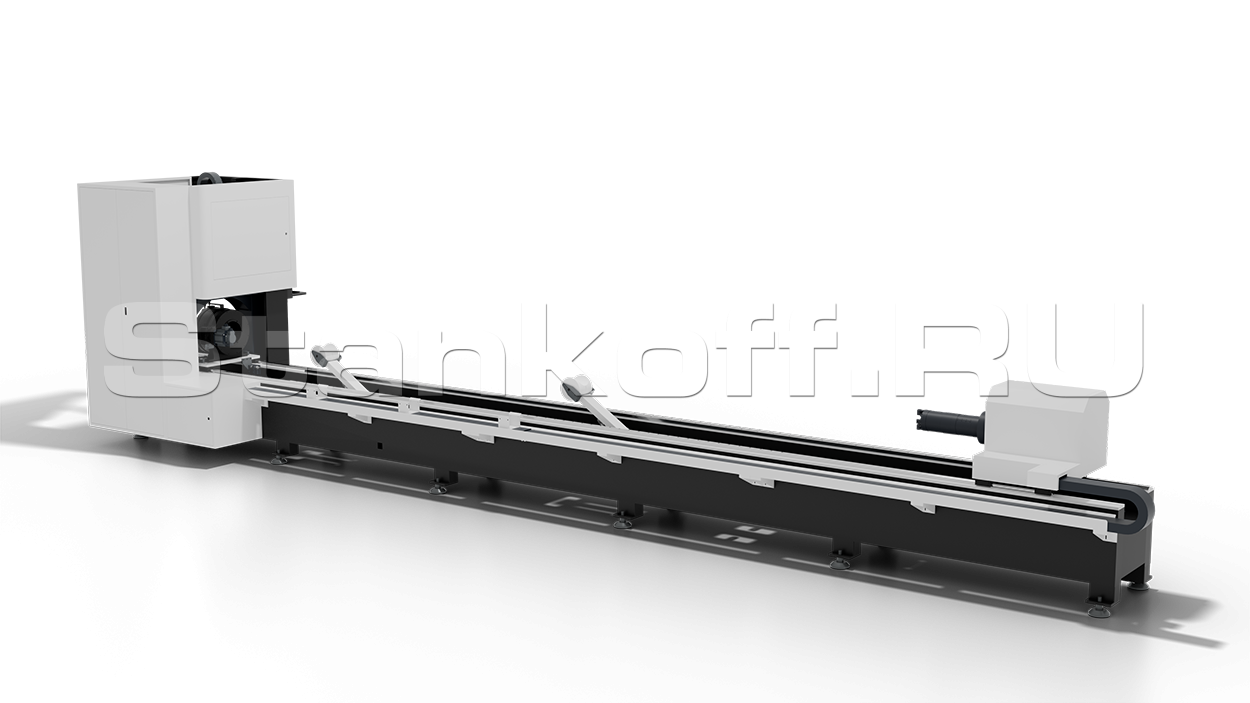

Оптоволоконный лазерный труборез STL-T6016/3000 Raycus

Name: Оптоволоконный лазерный труборез STL-T6016/3000 Raycus
Price: 2818575 RUB
Availability: PreOrder
Rating: 5 (1 reviews)

Поступление в январе

/ 8

Сравнить Вопросы (5)

Китай

Краткие характеристики

Артикул: STL-T6016/3000 Raycus
Мощность лазера, Вт: 3000
Источник излучения: Raycus
Диаметр круглых труб, мм: 10 – 160
Стороны обработки квадрата, мм: 10 – 160
Длина заготовки (трубы), мм: 6000

Все характеристики

Модели серии

Все товары

STL-T6012/1500 Raycus

STL-T6012/2000 Raycus

STL-T6012/3000 Raycus

STL-T6016/2000 Raycus

STL-T6016/6000 Raycus

STL-T6024/3000 Raycus

STL-T6024/6000 Raycus

STL-T6036/3000 Raycus

2 818 575 ₽ обновлено 27 октября

Куда отправить КП?

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Альберт Зарипов

+7 (800) 5555-770

Заказать обратный звонок

Кому подходит

Подходит для отраслей Производство мебели Производство лестниц Производство металлоконструкций Производство торгового оборудования

Уровень оборудования Полупрофессиональный

Уровень автоматизации Полуавтоматический

Класс точности обработки Повышенная точность

Этот станок – ваш выбор, если работаете с:

Круглая труба

Ø 10-160 мм

Квадрат / профиль

до 160х160 мм

Длина заготовки

до 6000 мм

Толщина стенки (углеродистая сталь)

до 10 мм

Толщина стенки (нержавеющая сталь)

до 6 мм

Максимальный вес трубы

до 150 кг

Когда стоит рассмотреть другие модели

Если работаете преимущественно с трубами до 80 мм и большими объёмами – обратите внимание на труборезы серии LPC с автоматической загрузкой.
Если часто стыкуете трубы под разными углами под сварку – стоит подумать о модели с наклонной режущей головой. (A16/3000 Raycus)
Если готовые изделия длиннее 4 метров – рассмотрите труборез с тремя патронами для стабильной фиксации длинной заготовки.

Что получает производство

Снижение ручного труда – отрезка, сверловка, разметка выполняются на одном станке

Экономию на металле за счёт минимального мёртвого остатка

Повторяемость деталей при серийной работе (точность ±0,05 мм)

Удалённую диагностику и доступный сервис в РФ

Доступность расходников и запасных частей

Понятную эксплуатацию и сервисную поддержку

Где станок наиболее эффективен

Металлокаркасы и навесные конструкции

Чистый рез без заусенцев – сварка без подгонки.

Дымоходы, воздуховоды, системы аспирации

Аккуратный рез нержавейки и тонкой стали без деформации профиля.

Торговое оборудование и стеллажи

Универсальные пневматические патроны не требуют переналадки под уголки, швеллеры и большой ассортимент форм.

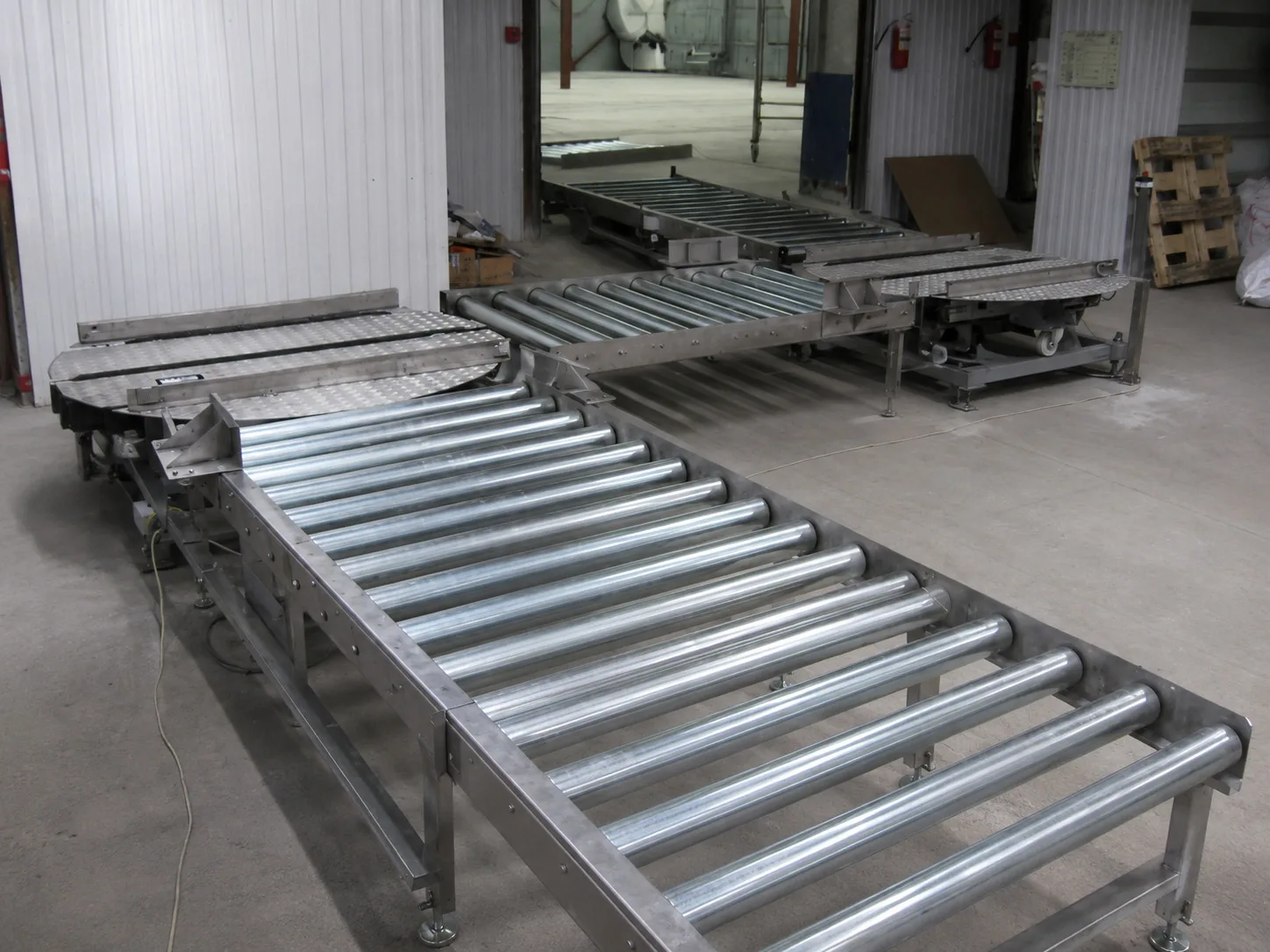

Автоматизация и конвейеры

Карманы, кронштейны датчиков, втулки — всё из трубы на одном станке.

Мебель, освещение и элементы декора

Сварные рамы столов, стульев, кроватей – чистая кромка под покраску.

Какие производственные проблемы решает станок

Проблема

Каждый вырез, паз или отверстие – отдельная операция: отрезка, сверловка, фрезеровка.

Решение

Всё на труборезе за одну задачу. Меньше переналадок – готовая деталь сходит с одного станка, время изготовления партии сокращается в разы.

Проблема

Высокий брак из-за падения давления газа или загрязнения защитного стекла.

Решение

Голова BOCI контролирует прозрачность стекла и температуру внутри головы, подсвечивая проблемы до порчи металла.

Проблема

Брак из-за биения или кривизны трубы, особенно на длинных заготовках.

Решение

Пневматические патроны (передний + задний), ёмкостный датчик в голове и роликовые опоры компенсируют неровности трубы. Стабильное качество реза даже на 6-метровой заготовке.

Проблема

Постоянные простои при смене размера или формы трубы.

Решение

Автоматическая центровка зажимов – оператор загружает 3D-модель в ЧПУ, устанавливает трубу, настраивает рез и начинает работу. Переналадка между разными партиями занимает минуты, а не часы.

Проблема

Высокая зависимость качества и надёжности станка от квалификации оператора.

Решение

Автоматическая регулировка газов, автоматическая смазка по осям X/Y, контроль параметров резки в реальном времени. Качество реза стабильно у любого обученного оператора.

За счёт чего достигается результат

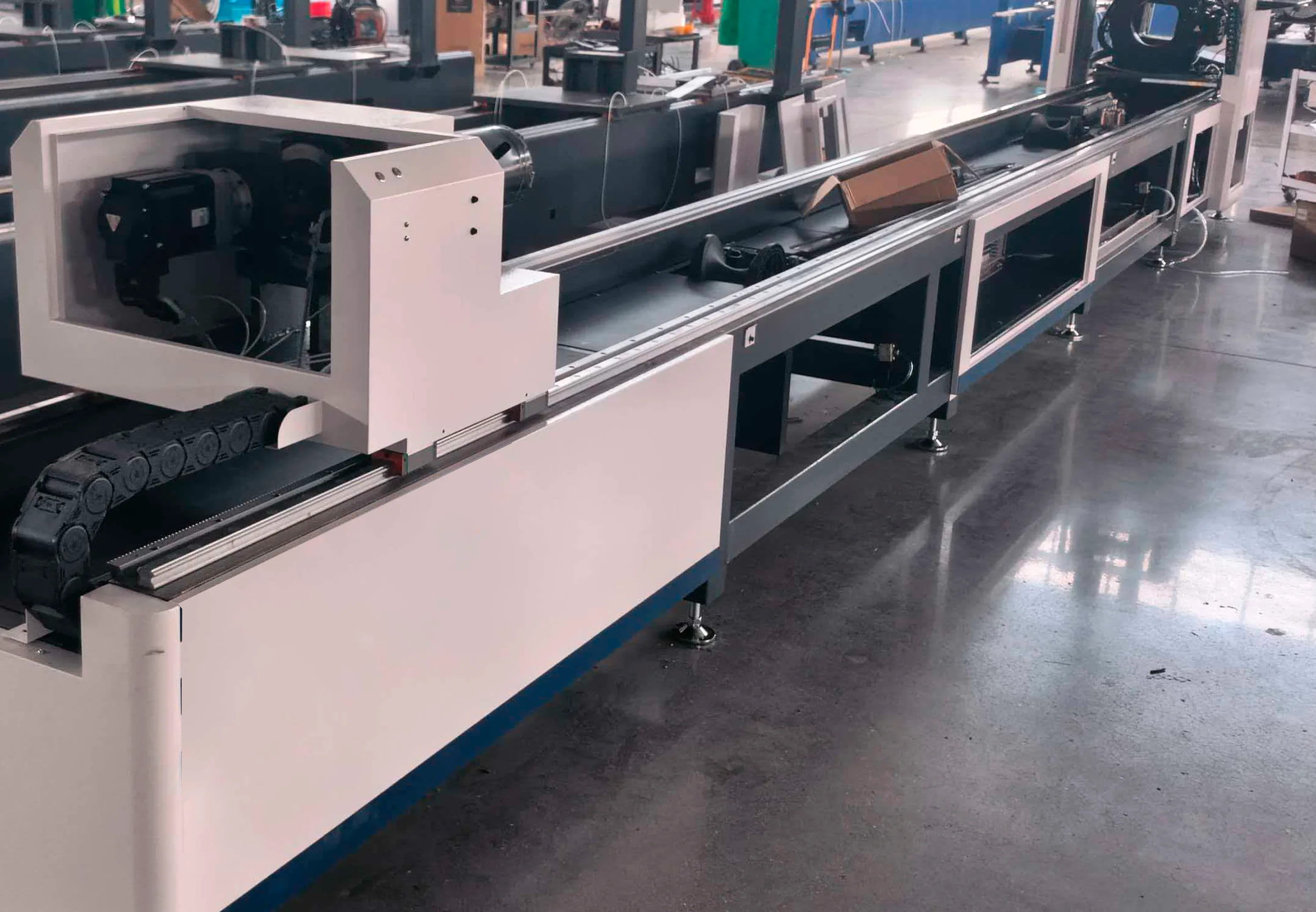

Сварная станина

Жёсткость, гасящая вибрации при вращении трубы до 160 мм. Ресурс направляющих – от 5 лет без потери точности.

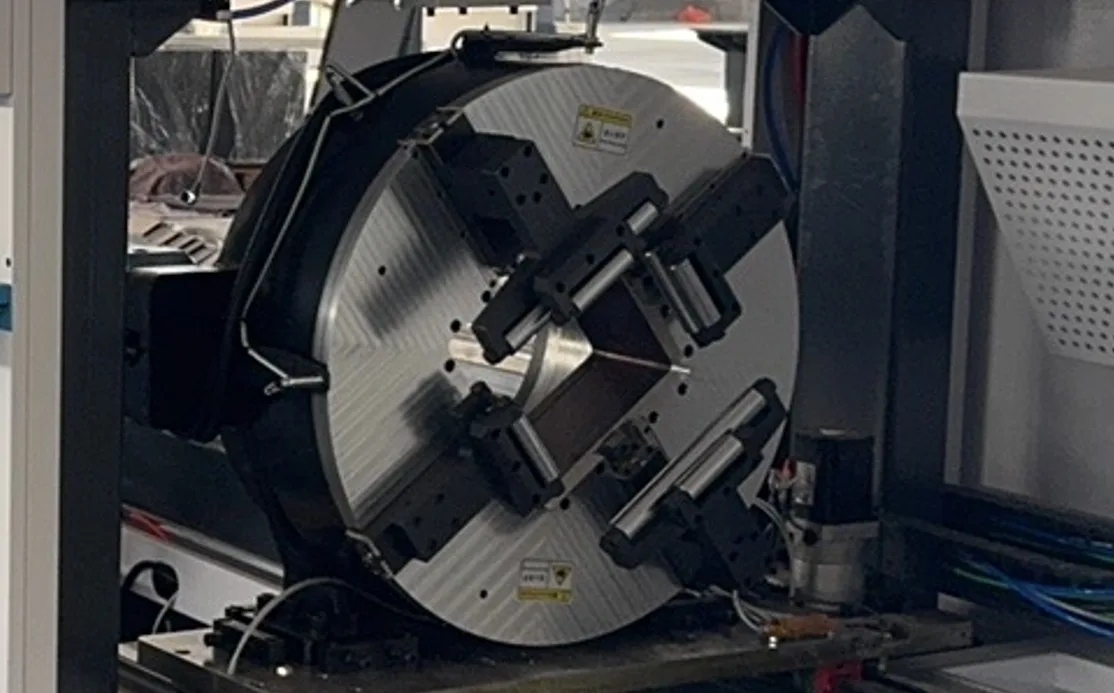

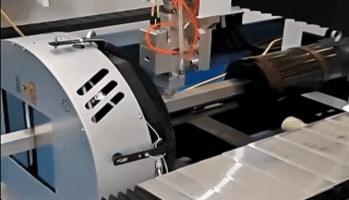

Пневматические патроны (передний + задний)

Надёжная фиксация круглой и профильной трубы без перекосов. Регулируемое усилие зажима не деформирует тонкостенную трубу.

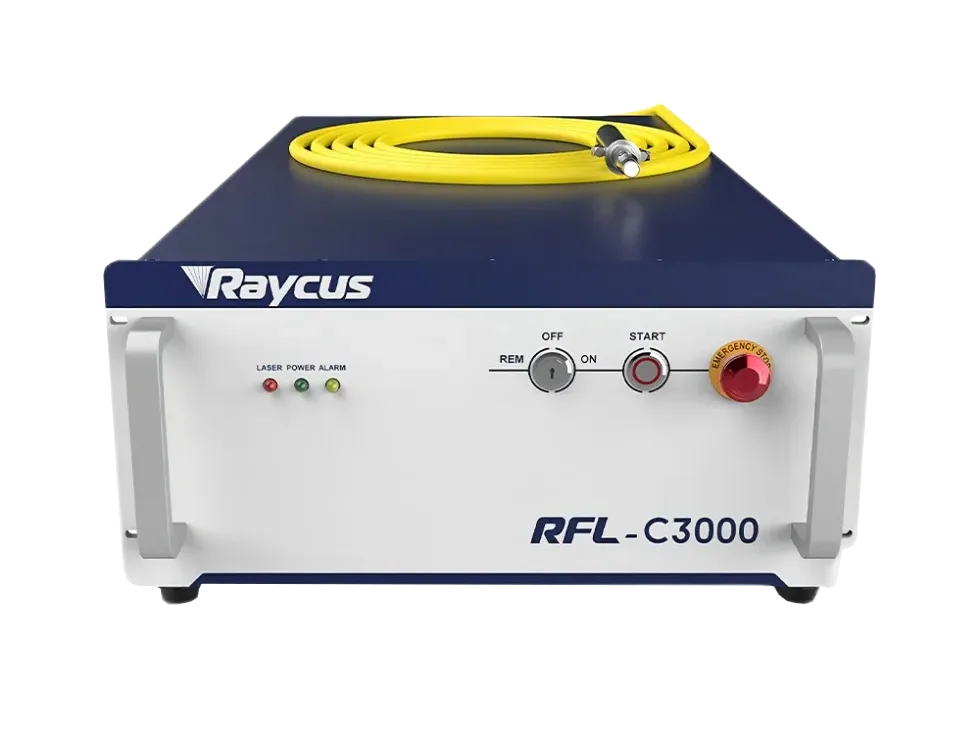

Источник Raycus 3000 Вт

Высокая энергоэффективность снижает счета за электричество, а доступный в РФ сервис исключает ожидание запчастей из-за рубежа.

Режущая голова BOCI BLT310

Контроль прозрачности защитного стекла и температуры в реальном времени, быстрая смена стекла без инструмента.

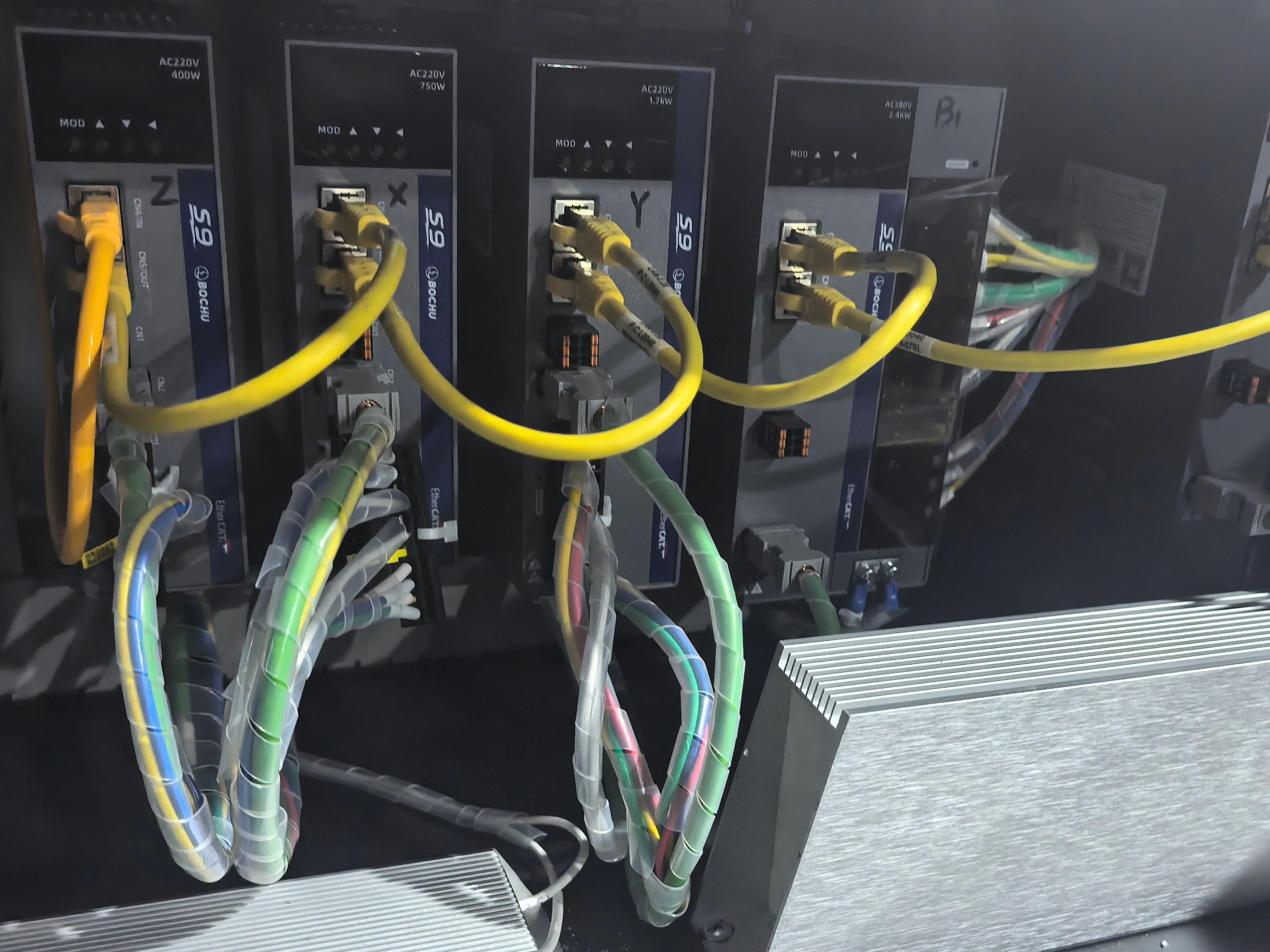

Сервоприводы Bochu S9 + редукторы SHIMPO

Высокая скорость вращения патрона (120 об/мин) и ускорение до 1,5G. Плавный старт и остановка даже с тяжёлыми трубами – нет рывков, нет потерь точности на длинных заготовках.

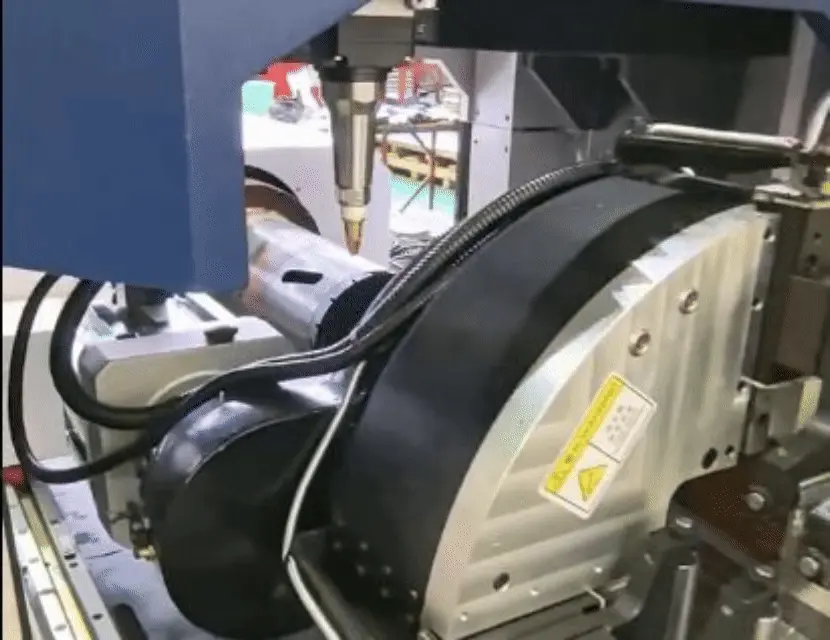

Функция резки между патронами

PLC и взаимодействие патронов позволяют резать в зоне между передним и задним патроном. Это минимизирует мёртвый остаток и даёт максимальный выход с одной трубы.

Итог

STL-T6016/3000 Raycus – готовое промышленное решение для цехов, которым нужна лазерная резка труб и профилей до 160 мм. 3 кВт закрывают большинство типовых задач – от тонкостенной трубы 1,5 мм до углеродистой стали 10 мм. А если ваши трубы толще, длиннее, или нужна автоматическая загрузка – расскажите о задачах. Подскажем, какая модель из линейки подойдёт лучше.

Конструктив

Лазерный труборез STL-T6016/6000 предназначен для высокоточной и стабильной обработки круглых, квадратных труб и профилей H, I, С, U, L диаметром от 10 до 160 мм с максимальной длиной заготовки до 6000 мм, что делает его оптимальным решением для серийного и мелкосерийного производства. Станок оснащён передним и задним пневматическими патронами, обеспечивающими надёжную фиксацию трубы и высокую точность позиционирования в процессе резки.

Управление осуществляется через русифицированное программное обеспечение FSCUT 3000DE-D, построенной на базе шины EtherCAT с системой программного контроля работы станка в режиме реального времени, что позволяет оператору отслеживать параметры резки и оперативно реагировать

на изменения процесса. Оборудование оснащено автоматической регулировкой газов и автоматической системой смазки, что обеспечивает стабильное качество резки и снижает влияние человеческого фактора. В конструкции реализована функция аварийного сигнала при низком давлении, модуль безопасности нового поколения, а также поддержка Wi-Fi-контроля и удалённого устранения неисправностей, повышающие надёжность и удобство эксплуатации. Поддерживается ПО TubePro для подготовки траекторий резки труб. В стандартную комплектацию входит вытяжной вентилятор производительностью 2664–5268 м³/ч для эффективного удаления дыма и пыли, а также вертикальный монитор ADVANTECH размером 320x560 мм, обеспечивающий удобную визуализацию интерфейса и комфортную работу оператора.

Комплектующие

Лазерная голова	BOCI BLT 310 (Китай)
Лазерный источник	RAYCUS (Китай)
Водяной чиллер с фильтром, де-ионизатором, регулятором температуры	S&A (Китай)
Редуктор	SHIMPO (Япония)
Программное обеспечение	FSCUT 3000DE-D (Китай)
Подшипник	NSK (Япония)
Пневматические компоненты	SMC (Япония)
Электрические компоненты	SCHNEIDER (Франция)
Зубчатая рейка	YYC (Тайвань)
Высокоточные направляющие	HIWIN (Тайвань)
Серводвигатели	Bochu S9

Особенности

Лазерный источник Raycus

Серия волоконно-оптических лазеров третьего поколения с одним модулем. Бренд №1 в Китае. Запатентованная конструкция для бесперебойной работы и легкого обслуживания. Устойчивый к суровым условиям окружающей среды. Синхронизированное управление лазерным источником. Прямое управление всеми функциями оптоволоконного лазера. Ресурс работы 100 000 моточасов.

Сервоприводы BOCHU S9

Высокоскоростные сервоприводы BOCHU S9 с интерфейсом EtherCAT обеспечивают высокую скорость, большой крутящий момент и стабильную работу лазерного станка. Серия оснащается абсолютным энкодером и динамическим тормозом, повышает эффективность резки и упрощает настройку оборудования.

Лазерная голова с автофокусом BOCI BLT 310

BLT310 — интеллектуальная лазерная головка BOCHU для источников мощностью до 4 кВт. Оснащена защитой от столкновений, контролем давления режущего газа и мониторингом температуры защитного стекла.
Интерфейс: QBH, EOC
Фокус: −19…+25 мм или −40…+40 мм
Рабочая температура: +5…+55 °C
Вес: около 4,5 кг

Система управления FSCUT 3000DE-D

Специализированная система ЧПУ для лазерной резки труб, управляющая перемещением осей, вращением патронов, лазером, режущим газом и автофокусировкой. Система обеспечивает синхронную работу приводов, автоматическое центрирование трубы и точное выполнение траектории резки.
TubePro – ПО для управления труборезом: загрузки заданий, настройки режимов резки, калибровки трубы, контроля патронов и запуска обработки.

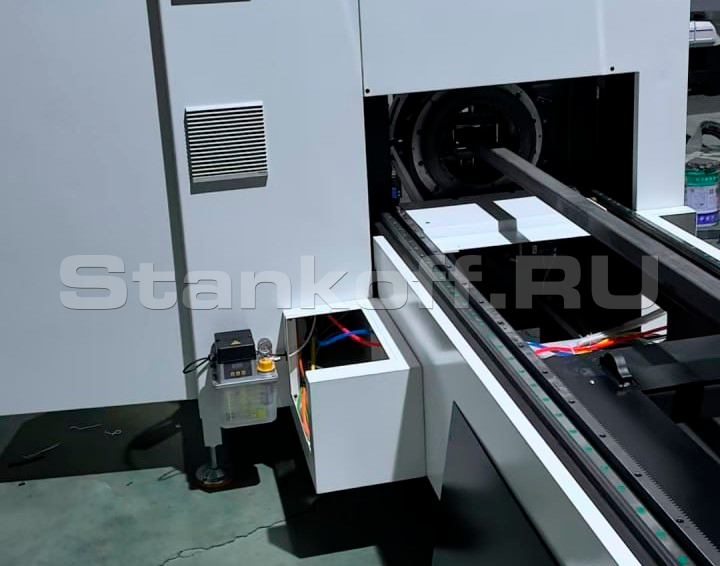

Автоматическая система смазки по осям X/Y

Автоматическая система смазки по осям X и Y дозированно подаёт масло в заданные интервалы, обеспечивая смазку узлов во время работы станка и снижая простои и затраты на обслуживание.

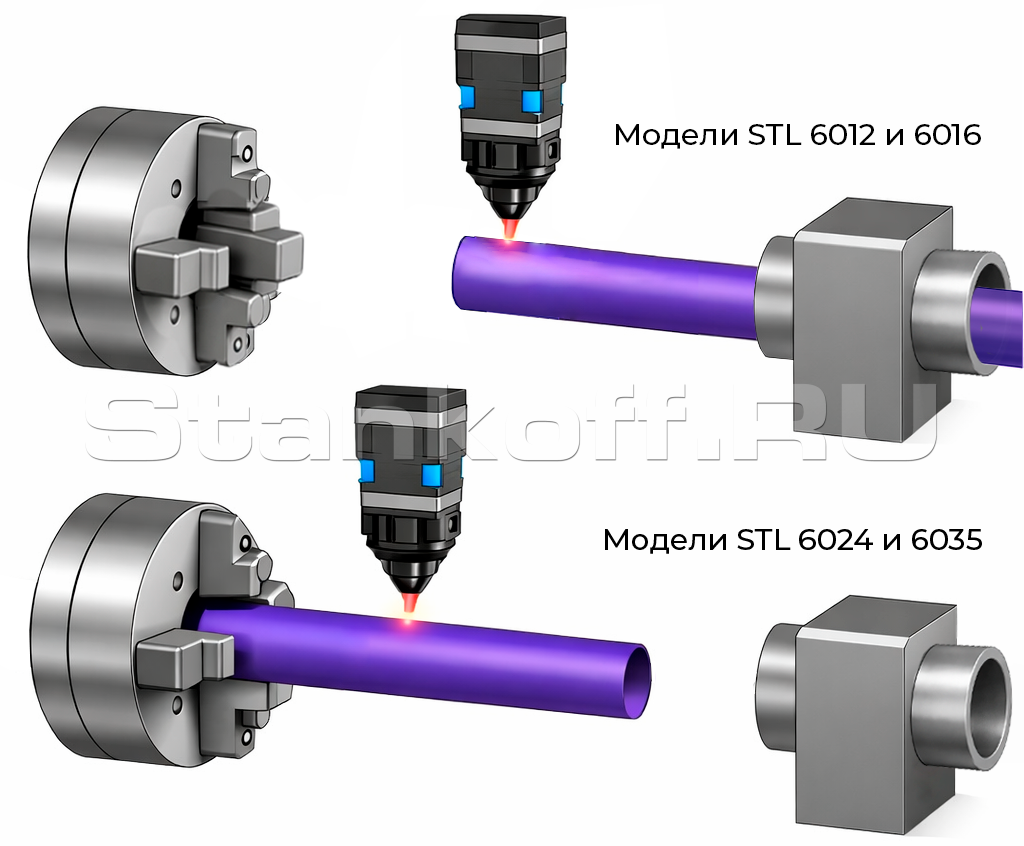

Минимизация мёртвого остатка

Конструкция трубореза позволяет режущей голове резать трубу двумя способами: находясь между левым и правым патроном и классическим способом справа от переднего правого патрона. Для достижения резки с 0 мм мёртвым остатком голова должна находиться между патронами, а труба будет удерживаться правым патроном. Стоит учитывать, что для 0 мм мёртвого остатка длина последнего изделия должна быть не менее 1000 мм.

• Трубы небольшого размера (модели 6012 и 6016) могут удерживаться только передним патроном и не держаться задним, что обеспечивает остаток 0 мм.
• Трубы большого размера (модели 6024 и 6036) должны удерживаться кулачками заднего патрона, поэтому остаток не может равняться 0 мм.

Вытяжной вентилятор

При работе с тонкостенными трубами образуется небольшое количество дыма. По умолчанию его удаление происходит за счет общего воздухообмена в цеху. При желании увеличения скорости удаления дыма есть возможность оснастить станок принудительной системой дымоудаления в виде центробежного насоса.

Водяной чиллер S&A

Автоматический чиллер для охлаждения излучателей лазерных станков.
Этот чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме.

Электрические компоненты

Электрические компоненты производителя Schneider.

Высокоточные направляющие HIWIN

Перемещение лазерной головки осуществляется по линейным направляющим Hiwin (Тайвань). Направляющие производства Hiwin отвечают всем международным и европейским стандартам и производится с непрерывным контролем качества. Линейные направляющие HIWIN имеют следующие выдающиеся особенности: плавный ход, высокая точность и надежность, большая грузоподъемность, уплотненные каретки, низкое трение, низкий уровень шума, легкость установки.

Зубчатая передача «шестерня-рейка» YYC

Зубчатая рейка в отличие от шарико-винтовой пары дает инженерам больше возможностей для создания длинных дистанций перемещения, так как винтовая пара имеет ограничения по длине, ввиду провисания, профиль же зубчатых реек позволяет избежать провисания на больших длинах. Возможно как перемещение рейки относительно неподвижной шестерни, так и шестерни (вместе с приводом) относительно рейки.

Характеристики

Лазерный источник
Мощность лазера, Вт	3000
Источник излучения	Raycus
Параметры обработки
Диаметр круглых труб, мм	10 – 160
Стороны обработки квадрата, мм	10 – 160
Длина заготовки (трубы), мм	6000
Максимальный вес труб, кг	150
Толщина резки (нерж. сталь), мм	6
Толщина резки (углерод. сталь), мм	10
Исполнение
Тип патрона	Пневматические
Тип станины	Сварная
Наклонная голова	Нет
Скоростные характеристики
Максимальная скорость вращения патрона, об/мин	120
Ускорение, G	1,5
Мощность сервоприводов по оси X, Вт	750
Мощность сервоприводов по оси Y, Вт	1700
Мощность сервоприводов по оси Z, Вт	400
Мощность сервоприводов по оси W2, Вт	2400
Программно-аппаратные характеристики
Система управления	FSCUT 3000DE-D; TubePro
Компьютер	ADVANTECH IPC-WMCW03
Монитор	ADVANTECH
Электропитание
Макс. потребляемая мощность, кВт	26
Габаритные параметры
Габаритные размеры станка, мм	8500 × 1800 × 2000
Вес нетто, кг	2500

Комплектация

Лазерная голова BOCI BLT310 (Китай)
Лазерный источник RAYCUS (Китай)
Водяной чиллер с фильтром, де-ионизатором, регулятором температуры S&A / Hanli (Китай)
Редуктор SHIMPO (Япония)
Программное обеспечение FSCUT 3000DE-M (Китай)
Подшипник NSK (Япония)
Пневматические компоненты SMC (Япония)
Электрические компоненты SCHNEIDER (Франция)
Зубчатая рейка YYC (Тайвань)
Высокоточные направляющие HIWIN (Тайвань)
Серводвигатели Bochu S9

Доп. оборудование

Винтовой компрессор на ременном приводе Remeza ВК20Т-16-500Д2 688 102 ₽

Программа для лазерной резки труб TubesT с функцией nesting

Вертикальный криогенный газификатор среднего давления DPL450–195(196)–2.3 159 000 ₽

Сервоподдержка в зоне погрузки +241 592 ₽

Роликовая поддержка 2м +48 318 ₽

Сервостол 2м +120 796 ₽

Сервостол 3м +201 327 ₽

Сервостол 4м +281 857 ₽

Полуавтоматическая погрузка +805 307 ₽

Пока нет отзывов об этом товаре. Будьте первым.

Оставить свой отзыв

Ваш отзыв поможет другим сделать выбор. Спасибо, что делитесь опытом!

Задать вопрос

Выбор лазерной головы Boci или Raytools

Нестеров Тимур Новичок 25 сентября

Что выбрать Boci или Raytools?

0 0

Алексей Эксперт Stankoff.RU Руководитель направления оптоволоконных лазерных станков 25 сентября, 16:58

Лазерные головы Boci современнее и функциональнее + работают в одной экосреде FsCut (производитель один), Raytools, по сути, вчерашний день. Надёжный, менее функциональный, чуть дешевле, но морально устаревший день. За примерно те же деньги Boci предлагает наличие срывных болтов на голове для защиты от дорого ремонта, присутствие датчиков температуры линз и датчиков определения чистоты защитного стекла. Сигналы от всего этого интегрированы в ЧПУ и всегда перед глазами оператора. Если есть возможность выбора в пользу Boci, лучше это и делать. На данный момент мы уже 3 года с ними работаем и отзывы сервисников только положительные.

0 |

Лазерный труборез со временем перестает прорезать трубу

Русаков Иван Новичок 15 сентября

У меня лазерный труборез. Настраиваю его, всё отлично детали сами отваливаются, режет идеально. А на следующий день прихожу, беру трубу того же профиля с теми же настройками и вот он уже не режет. Настройки одинаковые, но прорезать перестал. Раньше это было можно списать на какие-то мелкие расхождения, пересторожился, переловил настройки заново. Но сегодня вообще жесть. Прогнал две трубы нормально, прошёл на третью, и вот он совсем перестал резать. Раньше хотя бы порежет, потом рукой отломаешь

0 0

Руслан Альфирович Эксперт Stankoff.RU Директор 17 сентября, 09:25

Если раньше станок стабильно резал трубу, а затем на тех же настройках начал плохо прорезать материал, я бы не спешил считать, что проблема в станке или лазерном источнике. Сначала нужно проверить защитное стекло, сопло и керамику. Нагар, загрязнение, повреждение или смещение сопла могут заметно ухудшить рез, хотя скорость, мощность и фокус останутся прежними. Фокусирующую линзу также стоит осмотреть отдельно. Если перед появлением проблемы меняли сопло или керамику, нужно выполнить калибровку системы BCS. После замены показания ёмкостного датчика могут измениться, и режущая головка начнёт неправильно держать расстояние до трубы. Из-за этого фактические условия резки меняются и материал перестаёт нормально прорезаться. Дальше я бы проверил центровку луча относительно сопла, давление и чистоту вспомогательного газа. Центровка может сбиться после обслуживания или замены расходников. Падение давления, нестабильная подача или снижение чистоты газа также сильно влияют на качество реза. Если с оптикой, соплом, керамикой, калибровкой BCS, центровкой и газом всё нормально, нужно измерить фактическую мощность источника. Также стоит проверить, не менялась ли партия трубы. Покрытие, состав материала и фактическая толщина стенки могут повлиять на результат даже при одинаковых настройках. Если качество реза резко ухудшилось за один день, чаще всего причина находится в защитном стекле, сопле, керамике, калибровке BCS, центровке или подаче газа. Снижение мощности источника обычно проявляется постепенно. Для удалённой диагностики лучше сделать фото защитного стекла, сопла и керамики, а также снять видео процесса резки и момента, когда труба перестаёт прорезаться. Это поможет быстрее определить причину.

0 |

Какой стол подойдёт для трубы 6 метров?

Чернов Тимур Новичок 12 августа

У нас планируется раскрой 6м трубы на куски по 4м и маленькие по 40-60см. Диаметр патрона 160мм нормально, вопрос по столам. Какой вариант подобрать и справится ли стол с длинным куском? В бок болтаться не будет?

0 0

Алексей Эксперт Stankoff.RU Руководитель направления оптоволоконных лазерных станков 13 августа, 10:47

Справится ли 2, 3х или 4х метровый стол зависит от того, сколько вырезов вы делаете в трубе и от её жёсткости на выходе. Предсказать без чертежей это невозможно, но вы можете провести простой тест для выяснения. Возьмите свою порезанную трубу, положите на стол и, держась за один конец, повращайте её быстро, имитируя вращение в патроне. Если труба гуляет влево-вправо, то лучше рассматривать труборез A90T-AF6000/3000 Raycus или A160T/3000. Они дороже, но у них сильно лучше удержание такой трубы, выше скорости и они предназначены для мебельщиков. У вас в вопросе прослеживается похожая задача. Если же в вашей трубе просто отверстия и стенка от 1,5мм, то можно и обычный труборез со столом 3-4м.

0 |

Нужен ли компрессор для резки нержавейки 1,5-4мм?

Георгий Львович Новичок 09 июля

Готовим цех к покупке трубореза и, судя по всему, нужен будет компрессор, а это ещё примерно 700-800тр. На сколько он реально нужен для резки нержавейки 1,5-4мм?

0 0

Алексей Эксперт Stankoff.RU Руководитель направления оптоволоконных лазерных станков 13 июля, 12:57

Если нержавейку резать воздухом, то обязательно остаётся небольшой жёлтый налёт на кромке + шероховатость. На 3+ мм её уже видно глазом. И вот тут для себя решите, приемлемо ли это? Если нет, то компрессор вам не нужен и стоит подумать про криоцилиндры. Если всё ок, то компрессор - хорошее решение. Так или иначе, резка больших объёмов нержавейки с использованием стандартных 40л баллонов - это боль с постоянной заправкой, хранением и качеством реза. Напомню, что при истощении такого баллона, давление газа на выходе падает, что обязательно сказывается на качестве шва. Криоцилиндр или компрессор не снижают давление в процессе резки.

0 |

Программа для 3D-моделей и раскладки деталей на трубу

Максим Аверс Новичок 20 апреля

В какой программе создавать 3D модели для раскроя на лазерном труборезе. Как делать раскладку деталей на трубу?

0 0

Алексей Эксперт Stankoff.RU Руководитель направления оптоволоконных лазерных станков 20 апреля, 10:52

Обычно наши клиенты работают в Solid Works и Compas 3D. Вы можете использовать то, что удобно вам. Важно, чтобы ПО могло сохранять в формате IGS. Однако, для создания 3Д моделей с незамкнутым контуром (L, H, U) советуем использоваться ПО TubesT, благодаря ему можно сохранить файл так, чтобы станок легко понял, что например уголок (L) нужно резать только с 2х сторон, если сохранять его как обычно, то труборез попытается уголок порезать с 4х сторон, а это неправильно. Касательно раскладки. Удобный профессиональный нестинг возможно в специализированных для этого программах, коими не являются Солид Воркс и Компас. Тут уже без TubesT не обойтись. Именно в нём вы можете загрузить несколько изделий и сказать ПОшке: рассчитай сколько труб мне нужно. Она разложит их так, чтобы использовать металл по максимуму и скажет сколько всего нужно труб заданного размера. p.s. ПО TubesT платное. Спрашивайте его при покупке трубореза, если у вас большие объёмы и планируется полная загрузка машины

0 |
