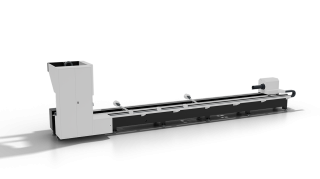

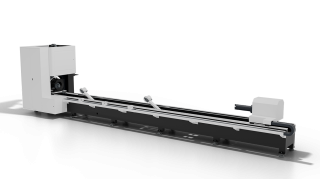

Лазерный труборез STL-T6016/6000 предназначен для высокоточной и стабильной обработки круглых, квадратных труб и профилей H, I, С, U, L диаметром от 15 до 240 мм с максимальной длиной заготовки до 6000 мм, что делает его оптимальным решением для серийного и мелкосерийного производства. Станок оснащён передним и задним пневматическими патронами, обеспечивающими надёжную фиксацию трубы и высокую точность позиционирования в процессе резки.
Управление осуществляется через русифицированное программное обеспечение FSCUT 3000DE-M, построенной на базе шины EtherCAT с системой программного контроля работы станка в режиме реального времени, что позволяет оператору отслеживать параметры резки и оперативно реагировать
на изменения процесса. Оборудование оснащено автоматической регулировкой газов и автоматической системой смазки, что обеспечивает стабильное качество резки и снижает влияние человеческого фактора. В конструкции реализована функция аварийного сигнала при низком давлении, модуль безопасности нового поколения, а также поддержка Wi-Fi-контроля и удалённого устранения неисправностей, повышающие надёжность и удобство эксплуатации. Поддерживается ПО TubePro для подготовки траекторий резки труб. В стандартную комплектацию входит вытяжной вентилятор производительностью 2664–5268 м³/ч для эффективного удаления дыма и пыли, а также вертикальный монитор ADVANTECH размером 320x560 мм, обеспечивающий удобную визуализацию интерфейса и комфортную работу оператора.
| Лазерная голова | BOCI BLT 310 (Китай) |
| Лазерный источник | RAYCUS (Китай) |
| Водяной чиллер с фильтром, де-ионизатором, регулятором температуры | S&A (Китай) |
| Редуктор | SHIMPO (Япония) |
| Программное обеспечение | FSCUT 3000DE-M (Китай) |
| Подшипник | NSK (Япония) |
| Пневматические компоненты | SMC (Япония) |
| Электрические компоненты | SCHNEIDER (Франция) |
| Зубчатая рейка | YYC (Тайвань) |
| Высокоточные направляющие | HIWIN (Тайвань) |
| Серводвигатели | Bochu S9 |
Лазерный источник Raycus
Сервоприводы BOCHU S9
Лазерная голова с автофокусом BOCI BLT 310

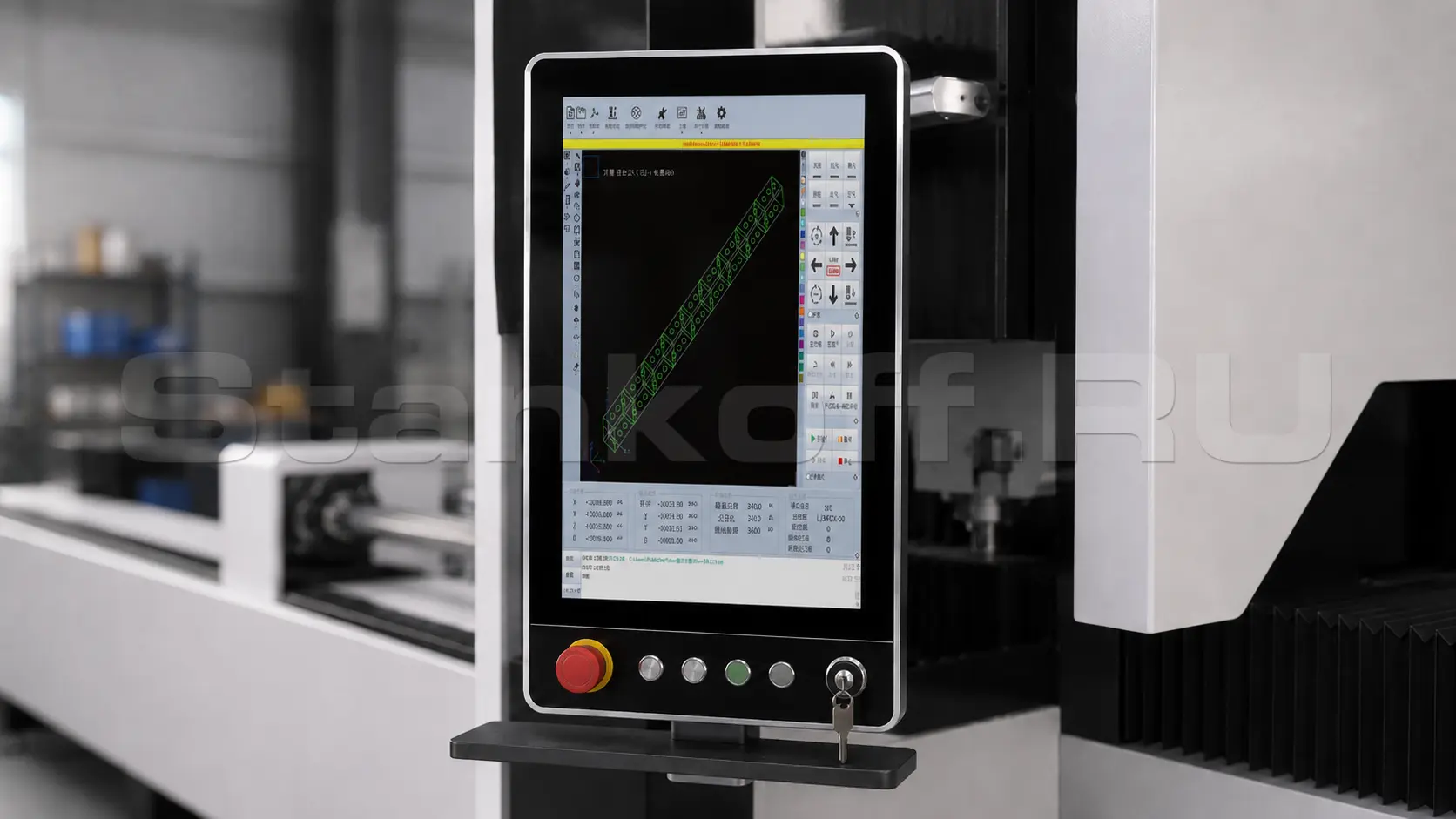

Система управления FSCUT 3000DE-M
Автоматическая система смазки по осям X/Y
Минимизация мёртвого остатка
Вытяжной вентилятор

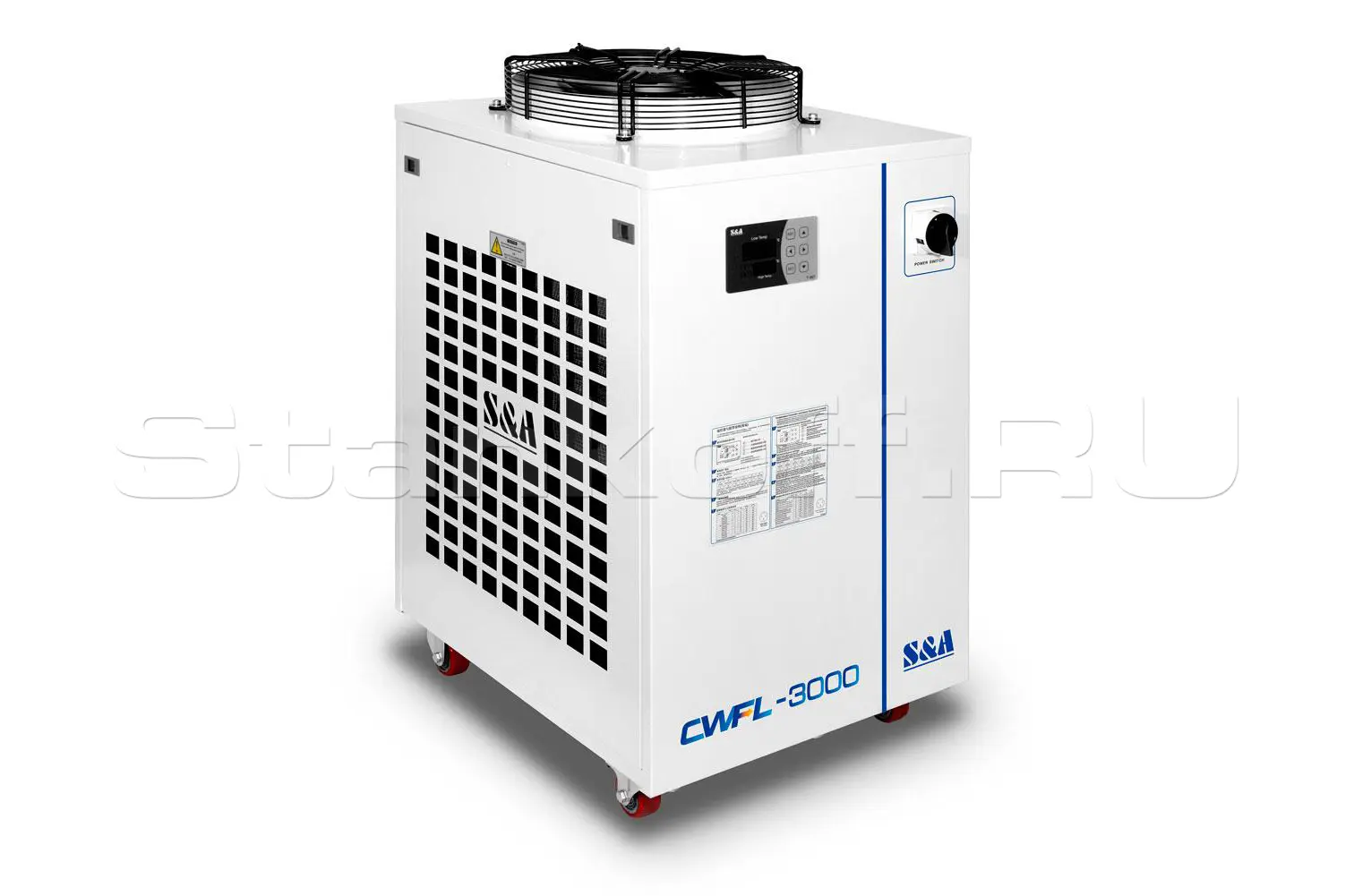

Водяной чиллер S&A
Электрические компоненты
Высокоточные направляющие HIWIN
Зубчатая передача «шестерня-рейка» YYC
| Лазерный источник | |
| Мощность лазера, Вт | 3000 |
| Источник излучения | Raycus |
| Параметры обработки | |
| Диаметр круглых труб, мм | 15 – 240 |
| Стороны обработки квадрата, мм | 15 – 240 |
| Максимальная нагрузка на патрон, кг | 150 |
| Толщина резки (нерж. сталь), мм | 6 |
| Толщина резки (углерод. сталь), мм | 10 |
| Исполнение | |
| Тип патрона | Пневматические |
| Тип станины | Сварная |
| Скоростные характеристики | |
| Максимальная скорость холостого хода по оси X, м/мин | 100 |
| Максимальная скорость холостого хода по оси Z, м/мин | 100 |
| Макс. скорость вращения патронов, об/мин | 120 |
| Мощность сервоприводов по оси X, Вт | 750 |
| Мощность сервоприводов по оси Y, Вт | 1700 |
| Мощность сервоприводов по оси Z, Вт | 400 |
| Точность позиционирования, мм | ±0,03 |
| Точность повторного позиционирования, мм | ±0,01 |
| Программно-аппаратные характеристики | |
| Система управления | FSCUT 3000DE-M; TubePro |
| Компьютер | ADVANTECH IPC-WMCW03 |
| Монитор | ADVANTECH |
| Габаритные параметры | |
| Габаритные размеры станка, мм | 8500 × 1800 × 2000 |
| Вес нетто, кг | 2500 |
