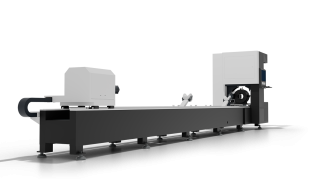

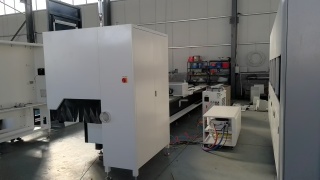

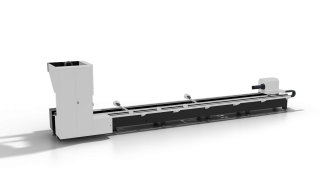

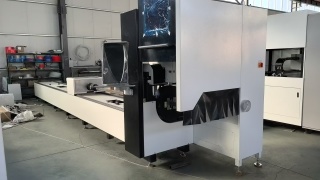

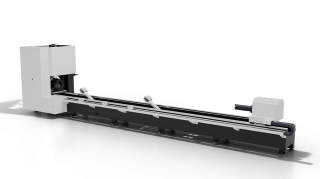

Оптоволоконный лазерный труборез STL-T6016/2000 Raycus

Name: Оптоволоконный лазерный труборез STL-T6016/2000 Raycus
Price: 2911190 RUB
Availability: PreOrder
Rating: 5 (1 reviews)

/ 8

Сравнить Вопросы (2)

Китай

Краткие характеристики

Артикул: STL-T6016/2000 Raycus
Мощность лазера, Вт: 2000
Источник излучения: Raycus
Диаметр круглых труб, мм: 10 – 160
Стороны обработки квадрата, мм: 10 – 160
Длина заготовки (трубы), мм: 6000

Все характеристики

Модели серии

Все товары

STL-T6012/1500 Raycus

STL-T6012/2000 Raycus

STL-T6012/3000 Raycus

STL-T6016/3000 Raycus

STL-T6016/6000 Raycus

STL-T6024/3000 Raycus

STL-T6024/6000 Raycus

STL-T6036/3000 Raycus

2 911 190 ₽ обновлено 09 октября

Куда отправить КП?

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Юрий Алёшин

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Лазерный труборез STL-T6016/6000 предназначен для высокоточной и стабильной обработки круглых, квадратных труб и профилей H, I, С, U, L диаметром от 10 до 160 мм с максимальной длиной заготовки до 6000 мм, что делает его оптимальным решением для серийного и мелкосерийного производства. Станок оснащён передним и задним пневматическими патронами, обеспечивающими надёжную фиксацию трубы и высокую точность позиционирования в процессе резки. Конструкция трубореза требует длину последнего изделия на трубе не менее 850мм или использование функции Micro-Joint для соединения коротких изделий.

Управление осуществляется через русифицированное программное обеспечение FSCUT 3000DE-D, построенной на базе шины EtherCAT с системой программного контроля работы станка в режиме реального времени, что позволяет оператору отслеживать параметры резки и оперативно реагировать

на изменения процесса. Оборудование оснащено автоматической регулировкой газов и автоматической системой смазки, что обеспечивает стабильное качество резки и снижает влияние человеческого фактора. В конструкции реализована функция аварийного сигнала при низком давлении, модуль безопасности нового поколения, а также поддержка Wi-Fi-контроля и удалённого устранения неисправностей, повышающие надёжность и удобство эксплуатации. Поддерживается ПО TubePro для подготовки траекторий резки труб. В стандартную комплектацию входит вытяжной вентилятор производительностью 2664–5268 м³/ч для эффективного удаления дыма и пыли, а также вертикальный монитор ADVANTECH размером 320x560 мм, обеспечивающий удобную визуализацию интерфейса и комфортную работу оператора.

Комплектующие

Лазерная голова	BOCI BLT 310 (Китай)
Лазерный источник	RAYCUS (Китай)
Водяной чиллер с фильтром, де-ионизатором, регулятором температуры	S&A (Китай)
Редуктор	SHIMPO (Япония)
Программное обеспечение	FSCUT 3000DE-D(Китай)
Подшипник	NSK (Япония)
Пневматические компоненты	SMC (Япония)
Электрические компоненты	SCHNEIDER (Франция)
Зубчатая рейка	YYC (Тайвань)
Высокоточные направляющие	HIWIN (Тайвань)
Серводвигатели	Bochu S9

Особенности

Лазерный источник Raycus

Серия волоконно-оптических лазеров третьего поколения с одним модулем. Бренд №1 в Китае. Запатентованная конструкция для бесперебойной работы и легкого обслуживания. Устойчивый к суровым условиям окружающей среды. Синхронизированное управление лазерным источником. Прямое управление всеми функциями оптоволоконного лазера. Ресурс работы 100 000 моточасов.

Сервоприводы BOCHU S9

Высокоскоростные сервоприводы BOCHU S9 с интерфейсом EtherCAT обеспечивают высокую скорость, большой крутящий момент и стабильную работу лазерного станка. Серия оснащается абсолютным энкодером и динамическим тормозом, повышает эффективность резки и упрощает настройку оборудования.

Лазерная голова с автофокусом BOCI BLT 310

BLT310 — интеллектуальная лазерная головка BOCHU для источников мощностью до 4 кВт. Оснащена защитой от столкновений, контролем давления режущего газа и мониторингом температуры защитного стекла.
Интерфейс: QBH, EOC
Фокус: −19…+25 мм или −40…+40 мм
Рабочая температура: +5…+55 °C
Вес: около 4,5 кг

Система управления FSCUT 3000DE-D

Специализированная система ЧПУ для лазерной резки труб, управляющая перемещением осей, вращением патронов, лазером, режущим газом и автофокусировкой. Система обеспечивает синхронную работу приводов, автоматическое центрирование трубы и точное выполнение траектории резки.
TubePro – ПО для управления труборезом: загрузки заданий, настройки режимов резки, калибровки трубы, контроля патронов и запуска обработки.

Автоматическая система смазки по осям X/Y

Автоматическая система смазки по осям X и Y дозированно подаёт масло в заданные интервалы, обеспечивая смазку узлов во время работы станка и снижая простои и затраты на обслуживание.

Минимизация мёртвого остатка

Конструкция трубореза позволяет режущей голове резать трубу двумя способами: находясь между левым и правым патроном и классическим способом справа от переднего правого патрона. Для достижения резки с 0 мм мёртвым остатком голова должна находиться между патронами, а труба будет удерживаться правым патроном. Стоит учитывать, что для 0 мм мёртвого остатка длина последнего изделия должна быть не менее 1000 мм.

• Трубы небольшого размера (модели 6012 и 6016) могут удерживаться только передним патроном и не держаться задним, что обеспечивает остаток 0 мм.
• Трубы большого размера (модели 6024 и 6036) должны удерживаться кулачками заднего патрона, поэтому остаток не может равняться 0 мм.

Вытяжной вентилятор

При работе с тонкостенными трубами образуется небольшое количество дыма. По умолчанию его удаление происходит за счет общего воздухообмена в цеху. При желании увеличения скорости удаления дыма есть возможность оснастить станок принудительной системой дымоудаления в виде центробежного насоса.

Водяной чиллер S&A

Автоматический чиллер для охлаждения излучателей лазерных станков.
Этот чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме.

Электрические компоненты

Электрические компоненты производителя Schneider.

Высокоточные направляющие HIWIN

Перемещение лазерной головки осуществляется по линейным направляющим Hiwin (Тайвань). Направляющие производства Hiwin отвечают всем международным и европейским стандартам и производится с непрерывным контролем качества. Линейные направляющие HIWIN имеют следующие выдающиеся особенности: плавный ход, высокая точность и надежность, большая грузоподъемность, уплотненные каретки, низкое трение, низкий уровень шума, легкость установки.

Зубчатая передача «шестерня-рейка» YYC

Зубчатая рейка в отличие от шарико-винтовой пары дает инженерам больше возможностей для создания длинных дистанций перемещения, так как винтовая пара имеет ограничения по длине, ввиду провисания, профиль же зубчатых реек позволяет избежать провисания на больших длинах. Возможно как перемещение рейки относительно неподвижной шестерни, так и шестерни (вместе с приводом) относительно рейки.

Характеристики

Лазерный источник
Мощность лазера, Вт	2000
Источник излучения	Raycus
Параметры обработки
Диаметр круглых труб, мм	10 – 160
Стороны обработки квадрата, мм	10 – 160
Длина заготовки (трубы), мм	6000
Минимальный остаток по трубе, мм	0-60
Максимальный вес труб, кг	150
Толщина резки (нерж. сталь), мм	4
Толщина резки (углерод. сталь), мм	6
Исполнение
Тип патрона	Пневматические
Тип станины	Сварная
Наклонная голова	Нет
Скоростные характеристики
Ускорение, G	1,5
Мощность сервоприводов по оси X, Вт	750
Мощность сервоприводов по оси Y, Вт	1700
Мощность сервоприводов по оси Z, Вт	400
Мощность сервоприводов по оси W2, Вт	2400
Программно-аппаратные характеристики
Система управления	FSCUT 3000DE-D; TubePro
Компьютер	ADVANTECH IPC-WMCW03
Монитор	ADVANTECH
Габаритные параметры
Габаритные размеры станка, мм	8500 × 1800 × 2000
Вес нетто, кг	2500

Пока нет отзывов об этом товаре. Будьте первым.

Оставить свой отзыв

Ваш отзыв поможет другим сделать выбор. Спасибо, что делитесь опытом!

Задать вопрос

Пусконаладка трубореза сложнее чем листореза

Балашов Павел Новичок 15 октября

У меня раньше был портальный листорезный станок, его ставили намного проще и быстрее. Почему с труборезом пусконаладка идет сложнее и дольше?

0 0

Альберт Эксперт Stankoff.RU Ведущий специалист по оптоволоконным лазерным станкам 15 октября, 16:20

Труборез, в отличии от листореза, работает не в 2D, а в 3D, имеет больше осей и больше переменных, влияющих на качество реза, поэтому возникает много дополнительных нюансов. Простой пример, листорез режет лист с одинаковой толщиной и в течение одного раскроя нужны параметры только на пробивку и сам рез; у трубореза к этому добавляются дополнительные параметры для работы на углах профильной трубы, где толщина стенки меняется.

0 |

Резка соосных отверстий и размер остатка при раскрое 6 метровой трубы

Абрамов Геннадий Новичок 29 сентября

Возможно ли сделать соосные отверстия сверху и снизу на квадратной трубе? А если труба длинная и нужно резать 6 метровую заготовку, какой остаток будет?

0 0

Никита Эксперт Stankoff.RU Ведущий специалист по оптоволоконным лазерным станкам 30 сентября, 09:14

Да, это стандартная схема работы для лазерного трубореза. Вообще никаких трудностей. Мёртвый остаток зависит от длины последней детали на трубе и от конструкции самого трубореза. Часто это 10-15см, но может быть от 0 до 300мм.

0 |
