Оптоволоконный лазерный труборез STL-T6024/6000 Raycus

Name: Оптоволоконный лазерный труборез STL-T6024/6000 Raycus
Availability: PreOrder
Rating: 5 (1 reviews)

/ 5

Сравнить Вопросы

Краткие характеристики

Артикул: STL-T6024/6000 Raycus
Мощность лазера, Вт: 6000
Источник излучения: Raycus
Диаметр круглых труб, мм: 15 – 240
Стороны обработки квадрата, мм: 15 – 240
Длина заготовки (трубы), мм: 6000

Все характеристики

Модели серии

Все товары

STL-T6012/1500 Raycus

STL-T6012/2000 Raycus

STL-T6012/3000 Raycus

STL-T6016/2000 Raycus

STL-T6016/3000 Raycus

STL-T6016/6000 Raycus

STL-T6024/3000 Raycus

STL-T6036/3000 Raycus

Куда отправить цену?

E-mail *

Телефон *

Выберите, что вас интересует:

Цена и наличие этой модели Аналоги под мой бюджет Поможет ли эта модель решить мою задачу

* Я согласен на обработку персональных данных

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Альберт Зарипов

+7 (800) 5555-770

Заказать обратный звонок

Кому подходит

Подходит для отраслей Металлообработка Производство металлоконструкций Универсальное применение

Уровень оборудования Профессиональный

Уровень автоматизации Полуавтоматический

Класс точности обработки Повышенная точность

Оптимальный выбор

Углеродистая сталь

до 16 мм толщины

Нержавеющая сталь

до 8 мм толщины

Трубы круглого сечения

диаметр 15–240 мм

Квадратный профиль

стороны 15–240 мм

Длина заготовок

до 6000 мм

Когда стоит рассмотреть другие модели

Если нужна резка нержавеющей стали толще 8 мм — производительность и глубина реза ограничены мощностью лазера.
Для полностью автоматизированного цикла без участия оператора требуется интеграция с системой загрузки-выгрузки, которая не входит в комплект.
Если требуется остаток ровно 0 мм – стоит рассмотреть модели с 3мя патронами или станки серии A160.

Что получает производство

Резка толстого металла без потери скорости — лазер Raycus 6000 Вт с высокой стабильностью режет сталь до 16 мм (учитывайте максимальный вес трубы).

6квт источник позволяет резать трубу из алюминия до 4-6мм.

Меньше времени на наладку — система ЧПУ автоматически центрирует трубу и синхронизирует оси, снижая подготовку к резке.

Надёжная работа без сбоев — стабильность лазерного источника (±1,5 % по мощности) и автоматическая смазка исключают простои.

Минимизация отходов — конструкция станка позволяет резать трубу между передним и задним патроном с остатком от 100 мм

Где наиболее эффективен

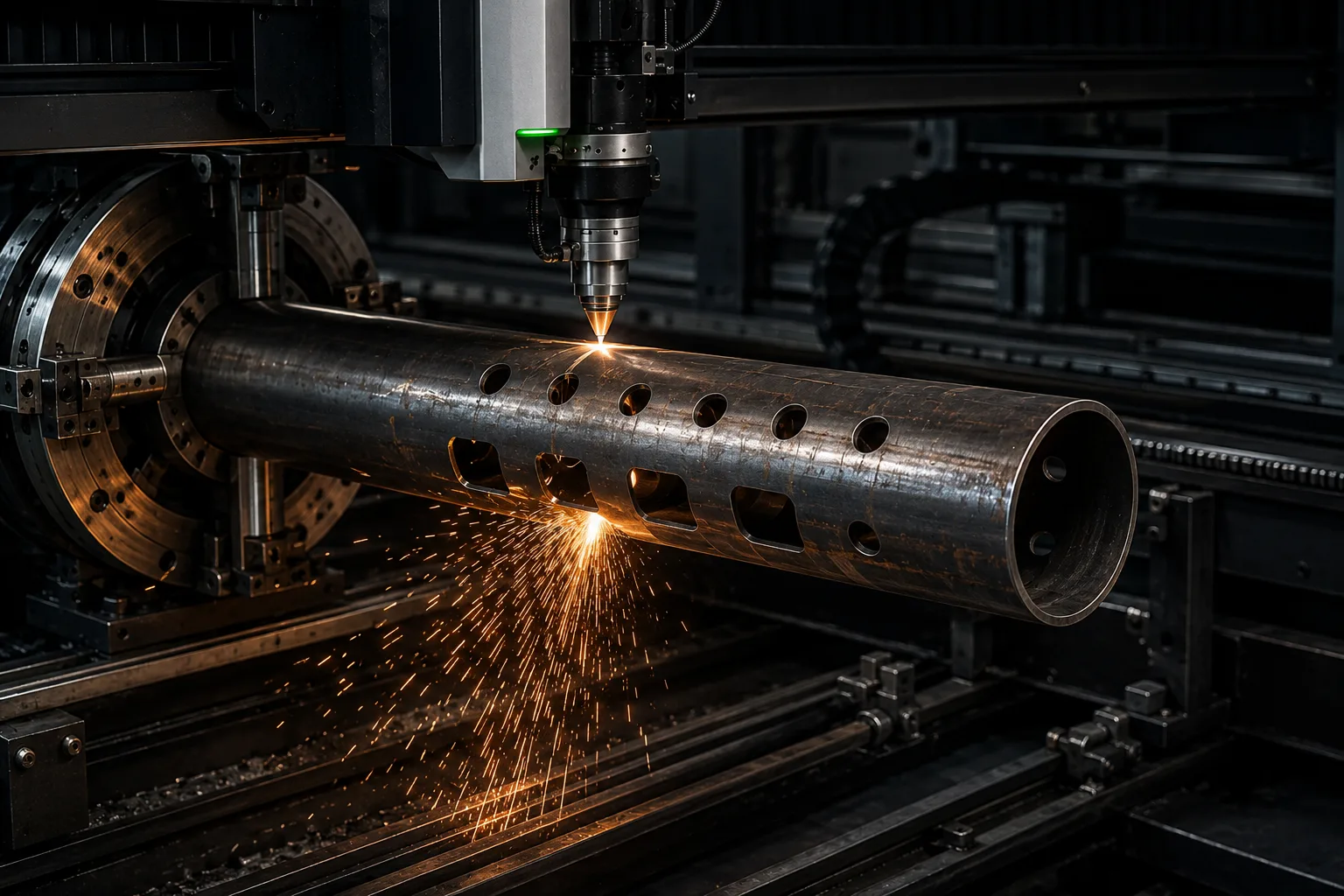

Производство металлоконструкций

Резка несущих элементов и каркасов из углеродной стали толщиной до 16 мм с точным позиционированием и минимальным браком.

Производство лестниц

Обработка прямоугольных труб, уголков и швеллеров с контролируемым качеством кромки при работе крупными сериями.

Производство мебели (металлические элементы)

Изготовление каркасных труб и декоративных элементов с точной резкой и минимизацией остатков материала.

Какие проблемы решает

Проблема

Ограничения существующего оборудования

Решение

Лазер Raycus 6000 Вт режет углеродную сталь до 16 мм и алюминий до 4-6мм, что превышает возможности большинства стандартных труборезов 1,5-2квт.

Проблема

Избыточный ручной труд

Решение

Лазерный труборезный станок позволяет закрыть задачу резки и сверловки за один установ. Мощность луча позволяет резать трубу без последующей мех.обработки

Проблема

Недостаточная производительность

Решение

Сервоприводы BOCHU S9 с интерфейсом EtherCAT обеспечивают высокую скорость холостого хода и синхронную работу четырёх приводов, ускоряя позиционирование и резку серий.

За счёт чего достигается результат

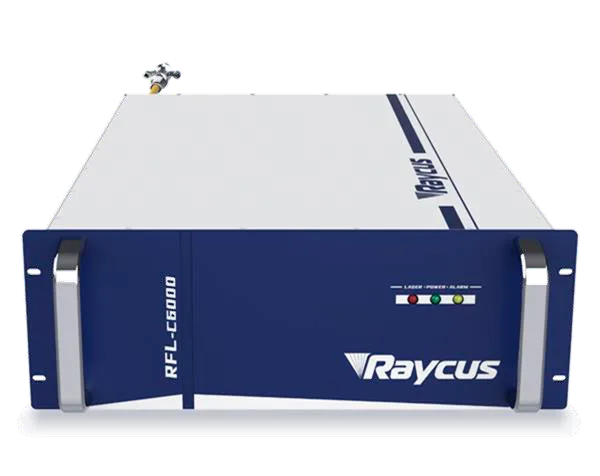

Стабильная резка толстого металла

Одномодульный волоконный лазер Raycus 6000 Вт обеспечивает выходную мощность с нестабильностью не более ±1,5 % и частотой модуляции до 5 кГц для качественного пропила углеродистой стали толщиной до 16 мм.

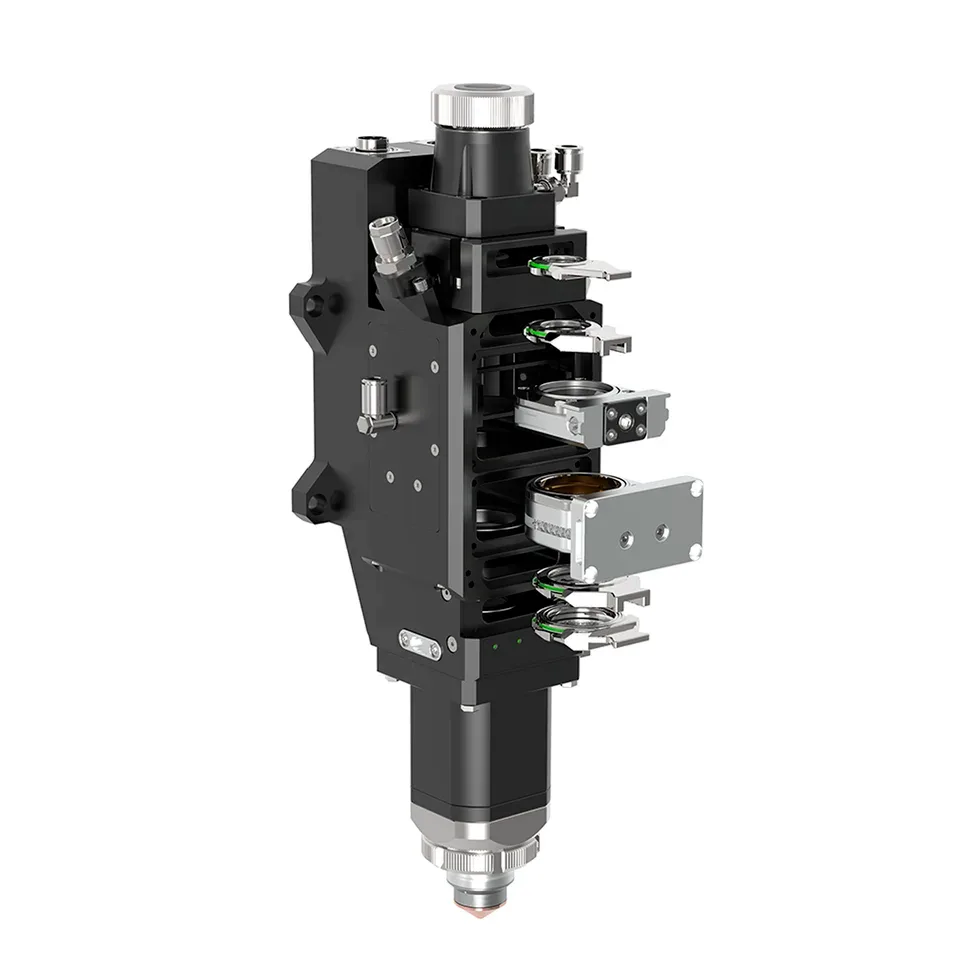

Адаптация к разным материалам без переналадки

Лазерная голова BOCI BLT 421 с автофокусом позволяет настроить многоэтапный пирсинг для разных толщин, повышая качество кромки и сохраняя срок жизни защитного стекла и сопла в голове.

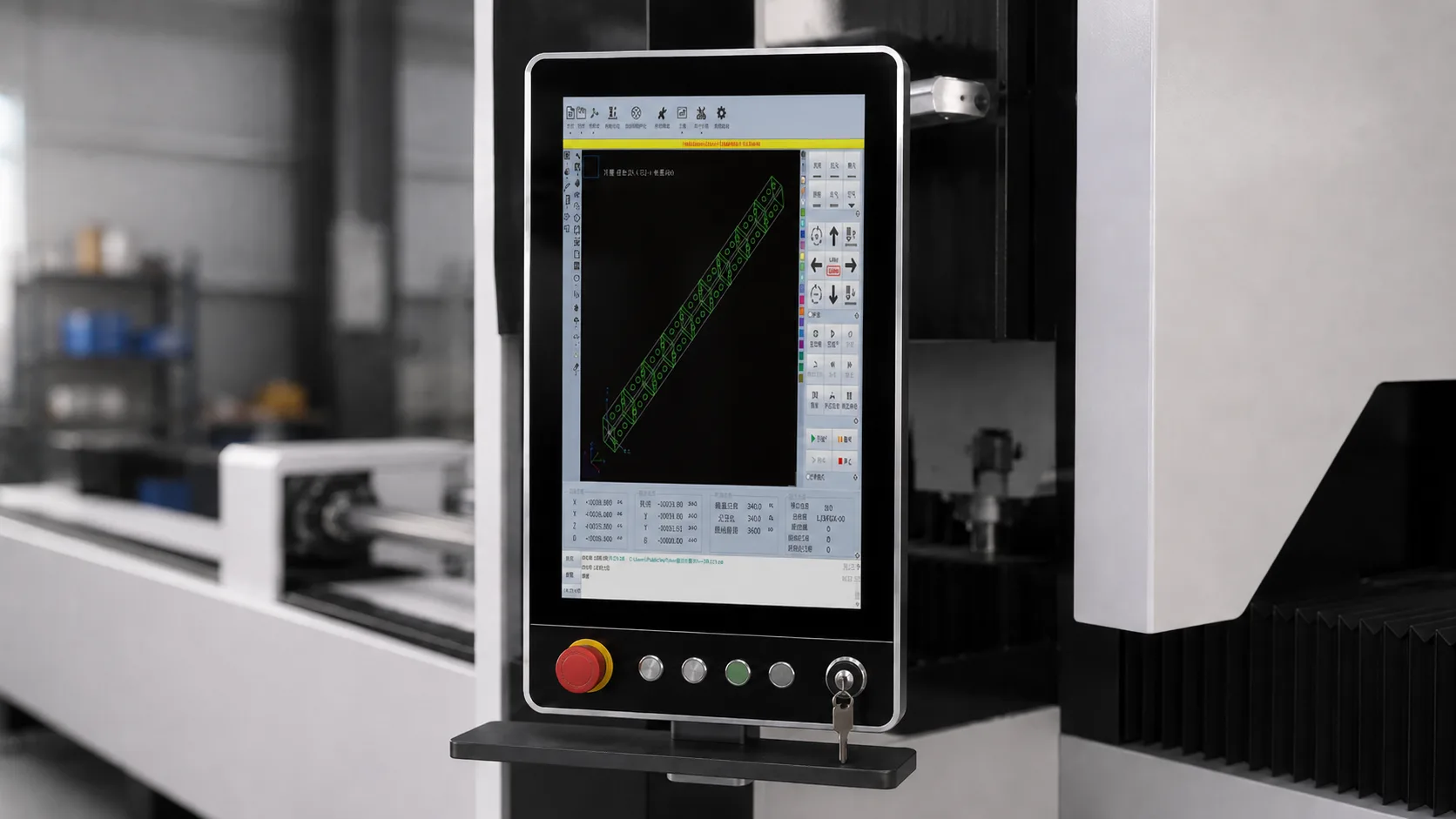

Точное позиционирование и синхронность осей

Система управления FSCUT 3000DE-M синхронизирует работу пяти сервоприводов, автоматически центрирует трубу и выполняет траекторию резки с минимальным отклонением от программы.

Надёжность без регулярного ремонта

Автоматическая смазка снижает износ направляющих и продлевает срок их службы.

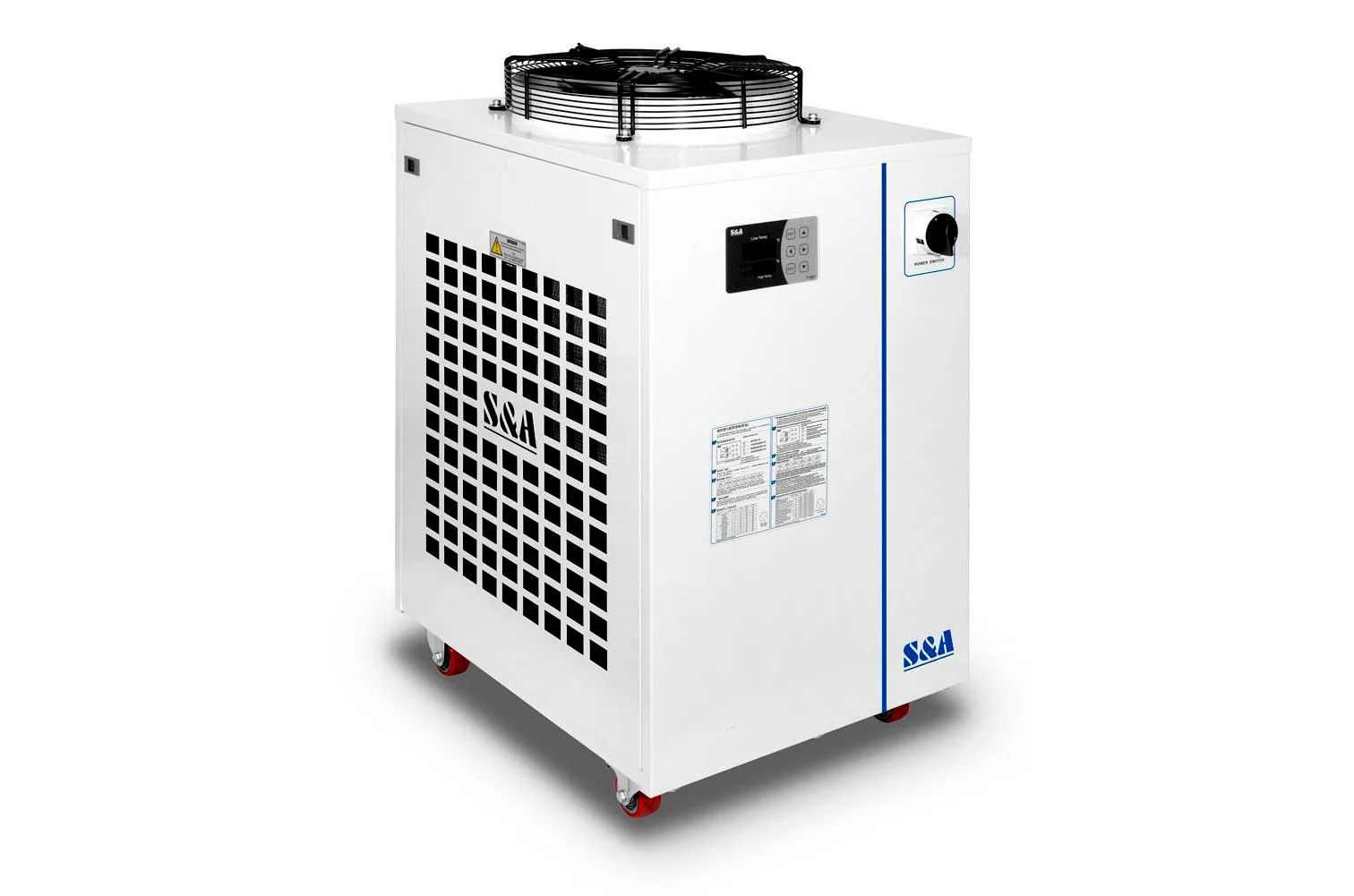

Поддержка работы в две смены

Система охлаждения (чиллер S&A) непрерывно охлаждает лазер, сервоприводы работают без перегрева благодаря синхронизации и управлению по осям, что обеспечивает стабильную работу в режиме две смены.службы оптики.

Если коротко

Труборез для крупного и среднего производства, которое режет стальные и нержавеющие трубы круглого сечения и квадратного профиля на заказ. Машина работает с трубами до 6000 мм длиной, держит точность и качество кромки в серии, требует подготовленного оператора и обучения персонала при внедрении.

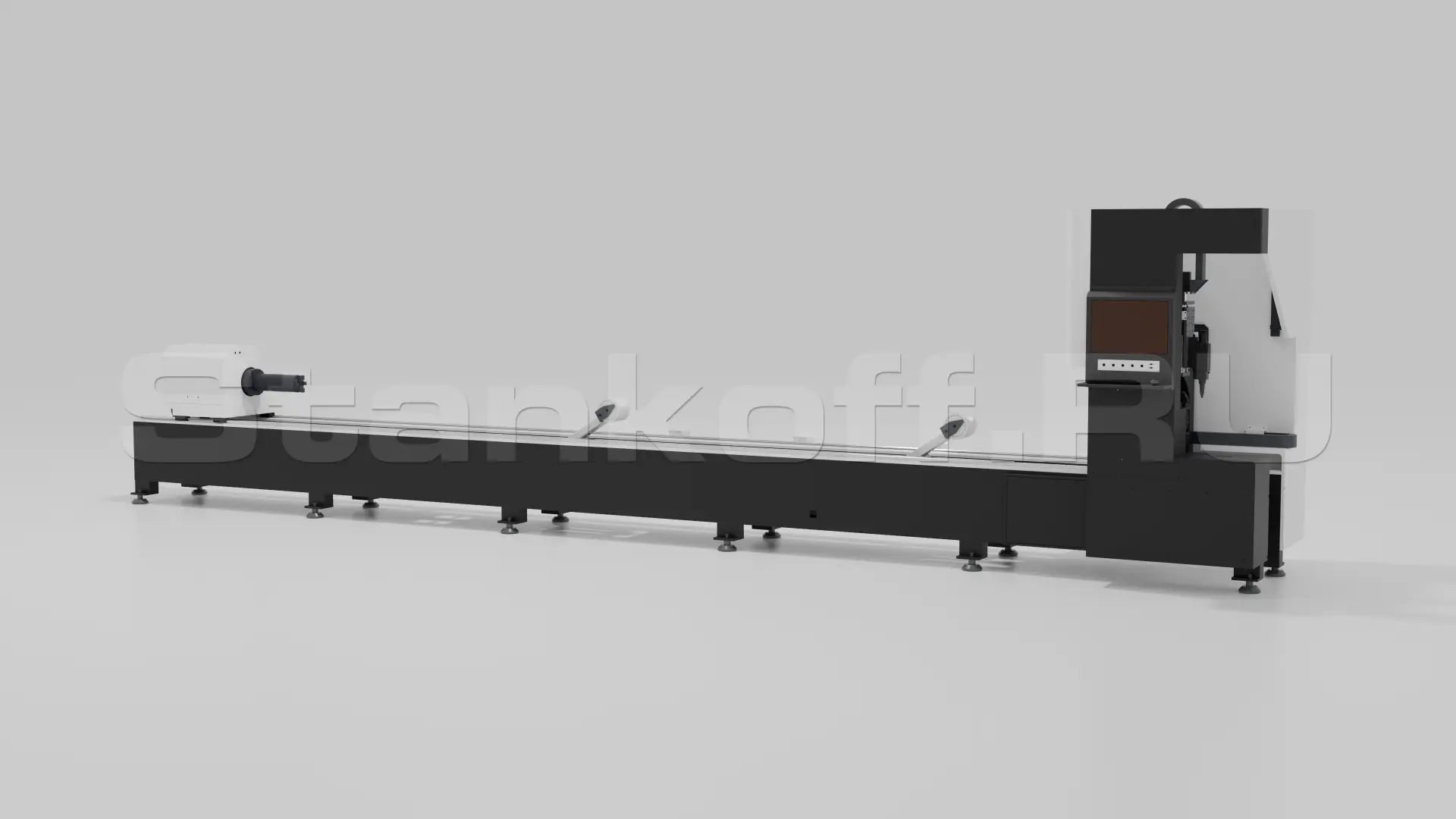

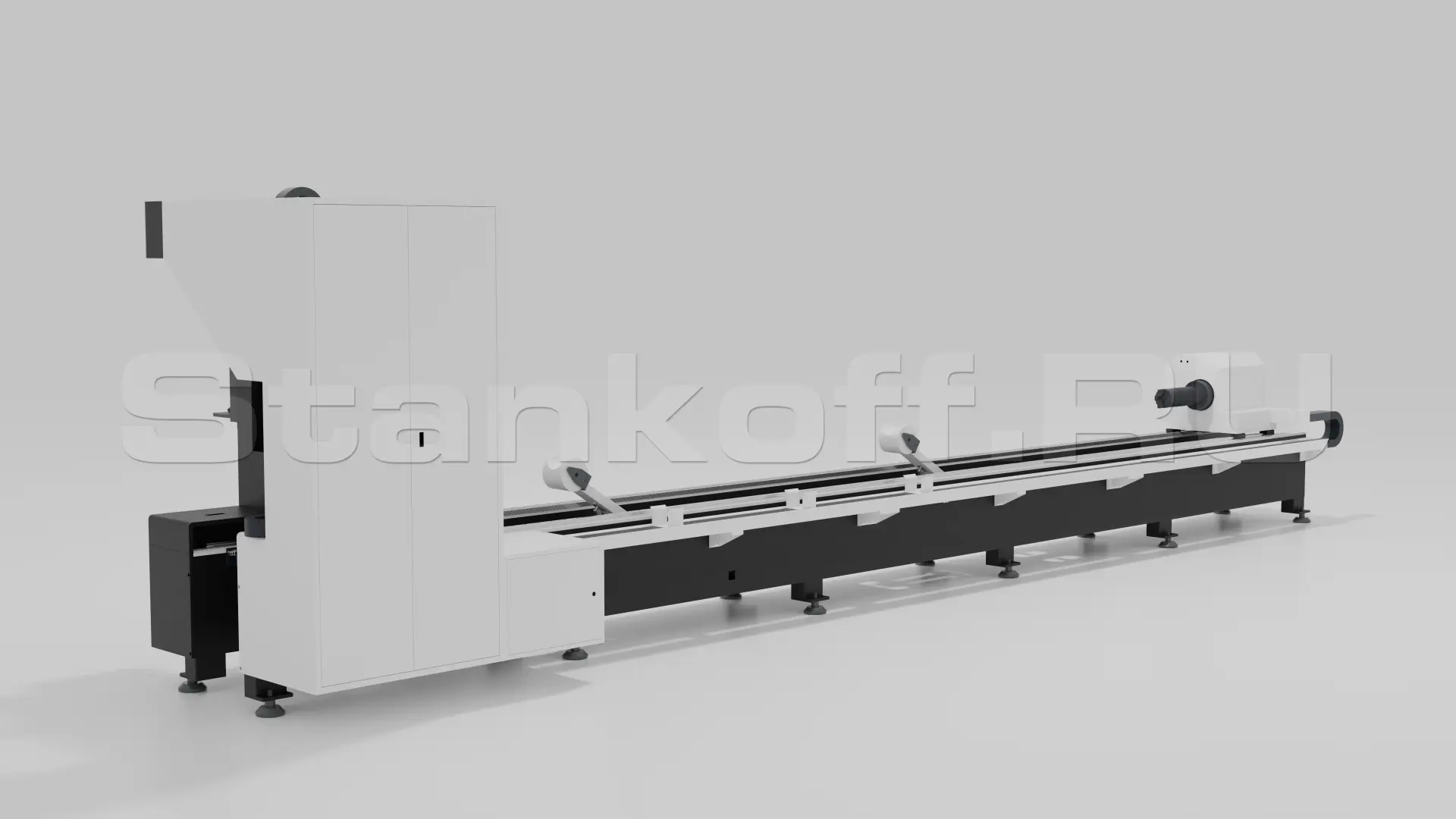

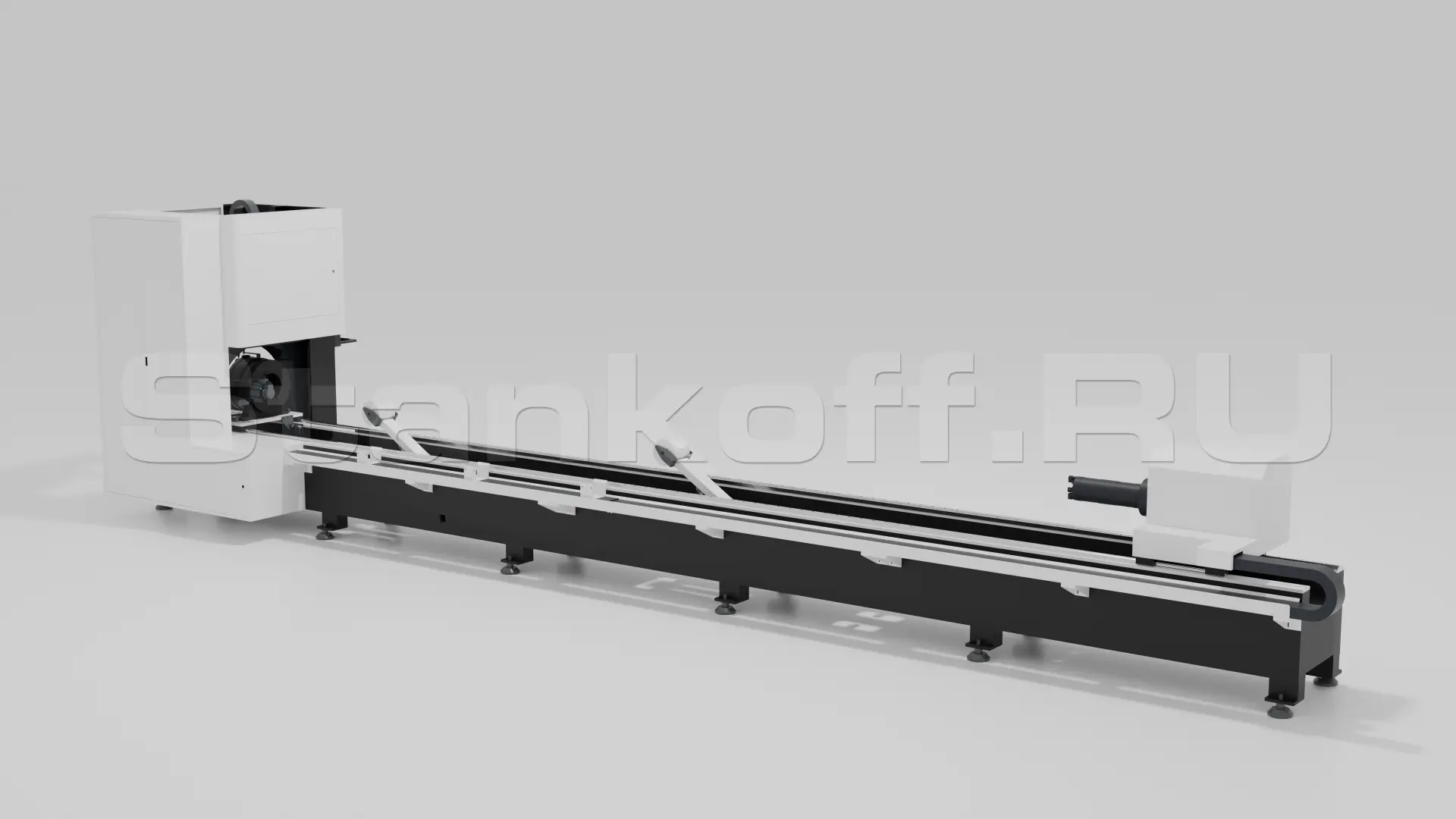

Конструктив

Лазерный труборез STL-T6016/6000 предназначен для высокоточной и стабильной обработки круглых, квадратных труб и профилей H, I, С, U, L диаметром от 15 до 240 мм с максимальной длиной заготовки до 6000 мм, что делает его оптимальным решением для серийного и мелкосерийного производства. Станок оснащён передним и задним пневматическими патронами, обеспечивающими надёжную фиксацию трубы и высокую точность позиционирования в процессе резки.

Управление осуществляется через русифицированное программное обеспечение FSCUT 3000DE-M, построенной на базе шины EtherCAT с системой программного контроля работы станка в режиме реального времени, что позволяет оператору отслеживать параметры резки и оперативно реагировать

на изменения процесса. Оборудование оснащено автоматической регулировкой газов и автоматической системой смазки, что обеспечивает стабильное качество резки и снижает влияние человеческого фактора. В конструкции реализована функция аварийного сигнала при низком давлении, модуль безопасности нового поколения, а также поддержка Wi-Fi-контроля и удалённого устранения неисправностей, повышающие надёжность и удобство эксплуатации. Поддерживается ПО TubePro для подготовки траекторий резки труб. В стандартную комплектацию входит вытяжной вентилятор производительностью 2664–5268 м³/ч для эффективного удаления дыма и пыли, а также вертикальный монитор ADVANTECH размером 320x560 мм, обеспечивающий удобную визуализацию интерфейса и комфортную работу оператора.

Комплектующие

Лазерная голова	BOCI BLT421 (Китай)
Лазерный источник	RAYCUS (Китай)
Водяной чиллер с фильтром, де-ионизатором, регулятором температуры	S&A (Китай)
Редуктор	SHIMPO (Япония)
Программное обеспечение	FSCUT 3000DE-M (Китай)
Подшипник	NSK (Япония)
Пневматические компоненты	SMC (Япония)
Электрические компоненты	SCHNEIDER (Франция)
Зубчатая рейка	YYC (Тайвань)
Высокоточные направляющие	HIWIN (Тайвань)
Серводвигатели	Bochu S9

Особенности

Лазерный источник Raycus

Одномодульный непрерывный волоконный лазер Raycus мощностью 6000 Вт обеспечивает стабильную выходную мощность, высокую эффективность электрооптического преобразования и качественную резку толстого металла. Длина волны составляет 1080 ± 5 нм, максимальная частота модуляции — 5 кГц, нестабильность мощности — не более ±1,5 %. Лазер оснащён выходным разъёмом QBH, имеет компактную конструкцию и не требует регулярного технического обслуживания.

Сервоприводы BOCHU S9

Высокоскоростные сервоприводы BOCHU S9 с интерфейсом EtherCAT обеспечивают высокую скорость, большой крутящий момент и стабильную работу лазерного станка. Серия оснащается абсолютным энкодером и динамическим тормозом, повышает эффективность резки и упрощает настройку оборудования.

Лазерная голова с автофокусом BOCI BLT 421

Станок оснащён лазерной головой с автофокусом, которая автоматически настраивает положение фокуса под тип и толщину материала, повышая скорость и стабильность резки. Эффективная система охлаждения линз и сопла обеспечивает надёжную работу на высоких режимах, а четыре защитные линзы снижают загрязнение оптики и увеличивают срок службы головы. Герметичная конструкция и совместимость с интерфейсами QBH, QD и G5 повышают надёжность и универсальность оборудования.

Система управления FSCUT 3000DE-M

Специализированная система ЧПУ для лазерной резки труб, управляющая перемещением осей, вращением патронов, лазером, режущим газом и автофокусировкой. Система обеспечивает синхронную работу приводов, автоматическое центрирование трубы и точное выполнение траектории резки.
TubePro – ПО для управления труборезом: загрузки заданий, настройки режимов резки, калибровки трубы, контроля патронов и запуска обработки.

Автоматическая система смазки по осям X/Y

Автоматическая система смазки по осям X и Y дозированно подаёт масло в заданные интервалы, обеспечивая смазку узлов во время работы станка и снижая простои и затраты на обслуживание.

Минимизация мёртвого остатка

Конструкция трубореза позволяет режущей голове резать трубу двумя способами: находясь между левым и правым патроном и классическим способом справа от переднего правого патрона. Для достижения резки с 0 мм мёртвым остатком голова должна находиться между патронами, а труба будет удерживаться правым патроном. Стоит учитывать, что для 0 мм мёртвого остатка длина последнего изделия должна быть не менее 500 мм.

• Трубы небольшого размера (модели 6012 и 6016) могут удерживаться только передним патроном и не держаться задним, что обеспечивает остаток 0 мм.
• Трубы большого размера (модели 6024 и 6036) должны удерживаться кулачками заднего патрона, поэтому остаток не может равняться 0 мм.

Вытяжной вентилятор

При работе с тонкостенными трубами образуется небольшое количество дыма. По умолчанию его удаление происходит за счет общего воздухообмена в цеху. При желании увеличения скорости удаления дыма есть возможность оснастить станок принудительной системой дымоудаления в виде центробежного насоса.

Водяной чиллер S&A

Автоматический чиллер для охлаждения излучателей лазерных станков.
Этот чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме.

Электрические компоненты

Электрические компоненты производителя Schneider.

Высокоточные направляющие HIWIN

Перемещение лазерной головки осуществляется по линейным направляющим Hiwin (Тайвань). Направляющие производства Hiwin отвечают всем международным и европейским стандартам и производится с непрерывным контролем качества. Линейные направляющие HIWIN имеют следующие выдающиеся особенности: плавный ход, высокая точность и надежность, большая грузоподъемность, уплотненные каретки, низкое трение, низкий уровень шума, легкость установки.

Зубчатая передача «шестерня-рейка» YYC

Зубчатая рейка в отличие от шарико-винтовой пары дает инженерам больше возможностей для создания длинных дистанций перемещения, так как винтовая пара имеет ограничения по длине, ввиду провисания, профиль же зубчатых реек позволяет избежать провисания на больших длинах. Возможно как перемещение рейки относительно неподвижной шестерни, так и шестерни (вместе с приводом) относительно рейки.

Характеристики

Лазерный источник
Мощность лазера, Вт	6000
Источник излучения	Raycus
Параметры обработки
Диаметр круглых труб, мм	15 – 240
Стороны обработки квадрата, мм	15 – 240
Длина заготовки (трубы), мм	6000
Максимальный вес труб, кг	150
Толщина резки (нерж. сталь), мм	8
Толщина резки (углерод. сталь), мм	16
Ход по оси X, мм	270
Ход по оси Y, мм	6700
Ход по оси Z, мм	230
Зона погрузки
Максимальная длина трубы, мм	6000
Скоростные характеристики
Максимальная скорость вращения патрона, об/мин	120
Максимальная скорость холостого хода по оси X, м/мин	100
Максимальная скорость холостого хода по оси Y, м/мин	100
Вращение патрона, °	360
Ускорение, G	1,5
Мощность сервоприводов по оси X, Вт	750
Мощность сервоприводов по оси Y, Вт	1700
Мощность сервоприводов по оси Z, Вт	400
Мощность сервоприводов по оси W1, Вт	3900
Мощность сервоприводов по оси W2, Вт	3900
Программно-аппаратные характеристики
Система управления	FSCUT 3000DE-M; TubePro
Компьютер	ADVANTECH IPC-WMCW03
Монитор	ADVANTECH
Габаритные параметры
Габаритные размеры станка, мм	8500 × 1800 × 200
Вес нетто, кг	2500
