Оптоволоконный лазерный труборез HGTech Smart-TS1212-360-3С/6000 Raycus

Name: Оптоволоконный лазерный труборез HGTech Smart-TS1212-360-3С/6000 Raycus
Brand: HGTECH
Availability: PreOrder
Rating: 5 (1 reviews)

/ 16

Сравнить Вопросы

HGTECH (Китай)

Краткие характеристики

Артикул: TS1212-360-3С/6000
Мощность лазера, Вт: 6000
Источник излучения: Raycus
Диаметр круглых труб, мм: 20 – 360
Стороны обработки квадрата, мм: 20 – 360
Максимальный вес труб, кг: 8000

Все характеристики

Модели серии

Все товары

TS1212-360-3С/12000

TS1212-360-3С/20000

TS1212-550-3С/12000

Куда отправить цену?

E-mail *

Телефон *

Выберите, что вас интересует:

Цена и наличие этой модели Аналоги под мой бюджет Поможет ли эта модель решить мою задачу

* Я согласен на обработку персональных данных

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Альберт Зарипов

+7 (800) 5555-770

Заказать обратный звонок

Кому подходит

Подходит для отраслей Производство металлоконструкций Машиностроение

Уровень оборудования Высокопроизводительный промышленный

Уровень автоматизации Автоматический

Класс точности обработки Высокая точность

Оптимальный выбор

Углеродистая сталь

до 16 мм

Нержавеющая сталь

до 8 мм

Круглые трубы

сторона 20–360 мм

Профильные трубы

круглые, квадратные, прямоугольные, С-профиль, уголок

Длина заготовки

до 12000 мм

Когда стоит рассмотреть другие модели

Если требуется резка толще 16 мм в углеродистой стали или толще 8 мм в нержавейке – рассмотрите модели с повышенной мощностью лазера.
Если в производстве преобладают трубы нестандартных профилей или материалов, не указанных в спецификации – требуется предварительная согласование совместимости.

Что получает производство

Выполнение заказов в установленные сроки за счёт высокой скорости резки и надёжности оборудования.

Стабильное качество продукции благодаря точности позиционирования ±0,05 мм и повторяемости ±0,03 мм.

Возможность работы в режиме круглосуточного производства без снижения точности обработки.

Расширение номенклатуры производимых деталей благодаря универсальности обработки различных профилей труб.

Где наиболее эффективен

Производство металлоконструкций

Автоматическая резка труб различного сечения для каркасных конструкций и модульных сборок в больших объёмах.

Машиностроение

Получение заготовок со сложной геометрией и высокой точностью для сборки узлов без дополнительной обработки кромок.

Крупносерийное производство

Непрерывная работа без переналадки при смене партий одного типоразмера благодаря программируемым циклам.

Какие проблемы решает

Проблема

Необходимость расширения ассортимента

Решение

Универсальная обработка пяти типов профилей (круглых, квадратных, прямоугольных, С-профилей, уголков) и толщин материала в одной установке.

Проблема

Ограничения существующего оборудования

Решение

Возможность обработки полноразмерного металлопроката длиной до 12 метров без предварительной резки на части.

Проблема

Избыточный ручной труд

Решение

Автоматизация цикла резки с полуавтоматической загрузкой и выгрузкой с возможностью непрерывной работы без оператора.

За счёт чего достигается результат

Универсальность обработки

Система позиционирования по трём осям с точностью ±0,05 мм и повторяемостью ±0,03 мм позволяет обрабатывать круглые, квадратные, прямоугольные трубы и уголки без предварительной подготовки.

Быстрая обработка больших партий

Быстрый зажим труб диаметром 360 мм тремя пневматическими патронами, отсутствие ручной перенастройки под диаметр 20–360 мм, высокая скорость позиционирования.

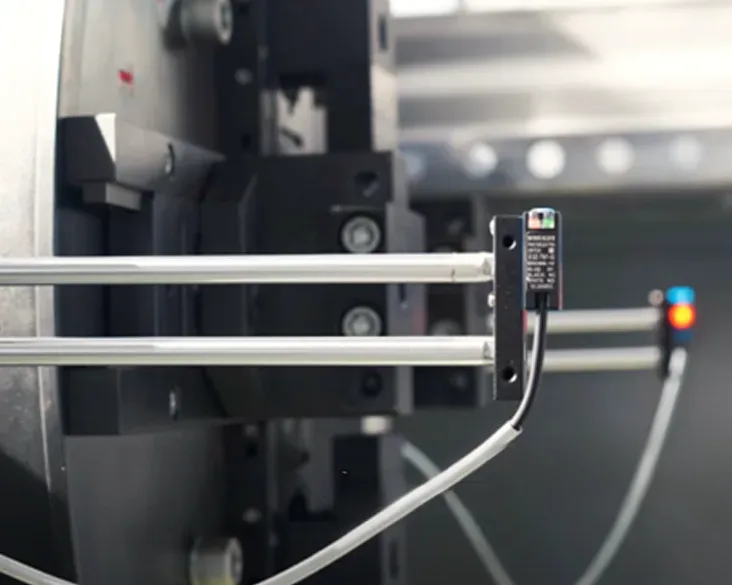

Стабильное позиционирование

Концевой датчик точно определяет положение трубы перед зажимом.

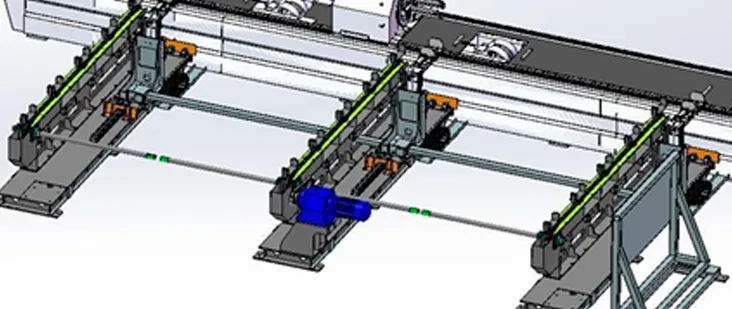

Непрерывная работа

За счёт полуавтоматической загрузки и разгрузки материала сокращается время вспомогательных операций и снижается участие оператора в производственном цикле.

Два пропорциональных клапана

Обычно через ЧПУ регулируется только давление в кислородной магистрали, а азот регулируется редуктором у баллона. Здесь 2 пропорциональных клапана.

Стабильная работа при длительных циклах

Программное управление снижает зависимость результата от ручных действий оператора, автоматически контролирует ключевые этапы процесса и помогает избежать ошибок при позиционировании, настройке траектории и обработке сложных профилей.

Если коротко

Станок предназначен для заводов и крупных производств, которые обрабатывают металлические трубы большой длины и нуждаются в точных заготовках без ручного вмешательства. Подходит для расширения ассортимента продукции или замены устаревшего оборудования с ограниченными возможностями обработки.

Конструктив

Станина

Труборез оснащён усиленной цельной станиной, обеспечивающей высокую жёсткость, стабильность и точность резки. Автоматические опорные ролики с датчиками и сервоприводом подстраиваются под профиль трубы, упрощая загрузку и повышая стабильность обработки.

Пневматический патрон

Три патрона, которые обеспечивают равномерный и надёжный зажим труб круглого, квадратного, прямоугольного, овального, треугольного, U-, L- и некоторых H-образных профилей.
• Полный диапазон зажима 20–360 мм без ручной перестановки кулачков.
• Закрытая конструкция защищает механизм от пыли и продуктов резки.
• Двойные ролики переднего патрона уменьшают деформацию трубы и повышают точность.

Концевой датчик

Датчик бесконтактно определяют конец трубы и помогают более точному позиционированию и зажатию патроном.

Проверка ровности интерферометром

После сборки отдельных узлов завод выполняет проверку ровности интерферометром и проводит многократные тестовые прогоны. Такой подход подтверждает точность мелкоузловой сборки.

Сервоподдержка

Автоматически подстраивается под положение и профиль заготовки, поддерживает её во время обработки и выполняет автоматическое центрирование.

Полуавтоматическая система загрузки

Оператор укладывает одну заготовку на загрузочную раму, после чего система автоматически перемещает ее в рабочую зону. Цепная конструкция обеспечивает работу с трубами различного профиля – круглыми, квадратными, прямоугольными, овальными, L-, C-образными и профильными трубами.

Полуавтоматическая система разгрузки

Состоит из сервоприводных приёмных столов и конвейера. В зависимости от длины готовой детали станок автоматически выбирает способ выгрузки: длинные заготовки выводятся конвейером, короткие — сервостолами.

Лазерный источник Raycus

Серия волоконно-оптических лазеров третьего поколения с одним модулем. Бренд №1 в Китае. Запатентованная конструкция для бесперебойной работы и легкого обслуживания. Устойчивый к суровым условиям окружающей среды. Синхронизированное управление лазерным источником. Прямое управление всеми функциями оптоволоконного лазера. Ресурс работы 100 000 моточасов.

Лазерная голова с автофокусом BOCI BLT 421S

Интеллектуальная и экономичная режущая голова со стабильной работой в диапазоне мощностей от 8 до 40 кВт. Модель оснащена встроенными датчиками контроля, современной системой автофокусировки, водяным охлаждением сопла и поддерживает резку без шлака; продукция сертифицирована и поставляется с полным комплектом сопроводительной документации.

Система ЧПУ TubePro (FSCUT5000)

• ЧПУ CypCut FSCUT5000 на базе EtherCAT.
• ПО TubePro для управления лазерной резкой труб.
• Автоматическое определение и компенсация отклонения центра трубы.
• Повышенная точность резки отверстий, углов и сложных контуров.
• Высокоскоростной обмен данными и активное управление движением.
• Поддерживающие ролики автоматически сопровождают вращение трубы и сохраняют её соосность.

Зубчатая шестерня-рейка и направляющие

• Зубчатая рейка T-WIN, 6-й класс точности;
• Линейные направляющие PEK, Италия, класс точности P/H.

Водяной чиллер S&A

Автоматический чиллер для охлаждения излучателей лазерных станков.
Этот чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме.

Два раздельных электрических шкафа

Силовая и слаботочная части размещены отдельно, что снижает электромагнитные помехи и обеспечивает стабильную и надежную работу системы.

Пропорциональные клапаны SMC

Станок оснащен двумя высокоточными пропорциональными клапанами SMC: клапаном низкого давления для автоматического регулирования давления кислорода и клапаном высокого давления для автоматического регулирования давления азота. Управление осуществляется программным обеспечением станка в соответствии с заданными параметрами технологического процесса, обеспечивая точную и стабильную подачу режущего газа.

Дополнительные опции

Криоцилиндр

Криоцилиндр позволяет улучшить качество реза за счёт использования более чистого газа, а дополнительная экономия на логистике, заправке и площади в цеху станет приятным бонусом.

Наклонная голова BLT520H

Опционально станок может оснащаться режущей головой BLT520H для фасочной резки. Голова обеспечивает формирование фаски за один проход с максимальным углом резки до ±45°, что сокращает количество последующих операций и повышает производительность обработки.

О заводе HGTECH

Характеристики

Лазерный источник
Мощность лазера, Вт	6000
Источник излучения	Raycus
Параметры обработки
Диаметр круглых труб, мм	20 – 360
Стороны обработки квадрата, мм	20 – 360
Максимальный вес труб, кг	8000
Толщина резки (нерж. сталь), мм	8
Толщина резки (углерод. сталь), мм	16
Ход по оси X, мм	12000
Ход по оси Y, мм	580
Ход по оси Z, мм	250
Зона погрузки
Система погрузки	полуавтоматическая
Максимальная длина трубы, мм	12000
Принимаемые формы труб	Квадратная; Круглая; Прямоугольная; С-профиль; Уголок
Максимальный вес одной трубы, кг	1200
Зона разгрузки
Передняя часть	Есть
Максимальная длина готовой детали, мм	12000
Исполнение
Тип патрона	Пневматические
Количество патронов, шт	3
Диаметр патрона, мм	360
Скоростные характеристики
Максимальная скорость вращения патрона, °/сек	540
Максимальная скорость холостого хода по оси X, м/мин	100
Максимальная скорость холостого хода по оси Y, м/мин	100
Точность позиционирования, мм	±0,05
Точность повторного позиционирования, мм	±0,03
Программно-аппаратные характеристики
Система управления	TubePro (FSCUT 5000); TubesT
Диагональ монитора, дюйм	24
Электропитание
Мощность вытяжного вентилятора, кВт	7,5
Габаритные параметры
Габаритные размеры станка, мм	24000 × 6500 × 3500

Комплектация

Режущая голова с автофокусом BOCI BLT421S (Китай)
Зубчатая передача «шестерня-рейка» T-WIN (Тайвань)
Линейные направляющие PEK (Тайвань)
Сервопривод и драйвер INOVANCE (Китай)
Редуктор Motoreducer (Франция)
Источник излучения Raycus (Китай)
Система ЧПУ и софт FSCUT 5000 (TubePro + TubesT Nesting)
Отдельностоящий электрошкаф HGTECH (Китай)
Водяное охлаждение - чиллер S&A (Китай)
Пропорциональный клапан низкого и высокого давления с программным управлением SMC (Япония)
Стабилизатор напряжения
Камеры наблюдения
Автоматическая система смазки
Вытяжной вентилятор
