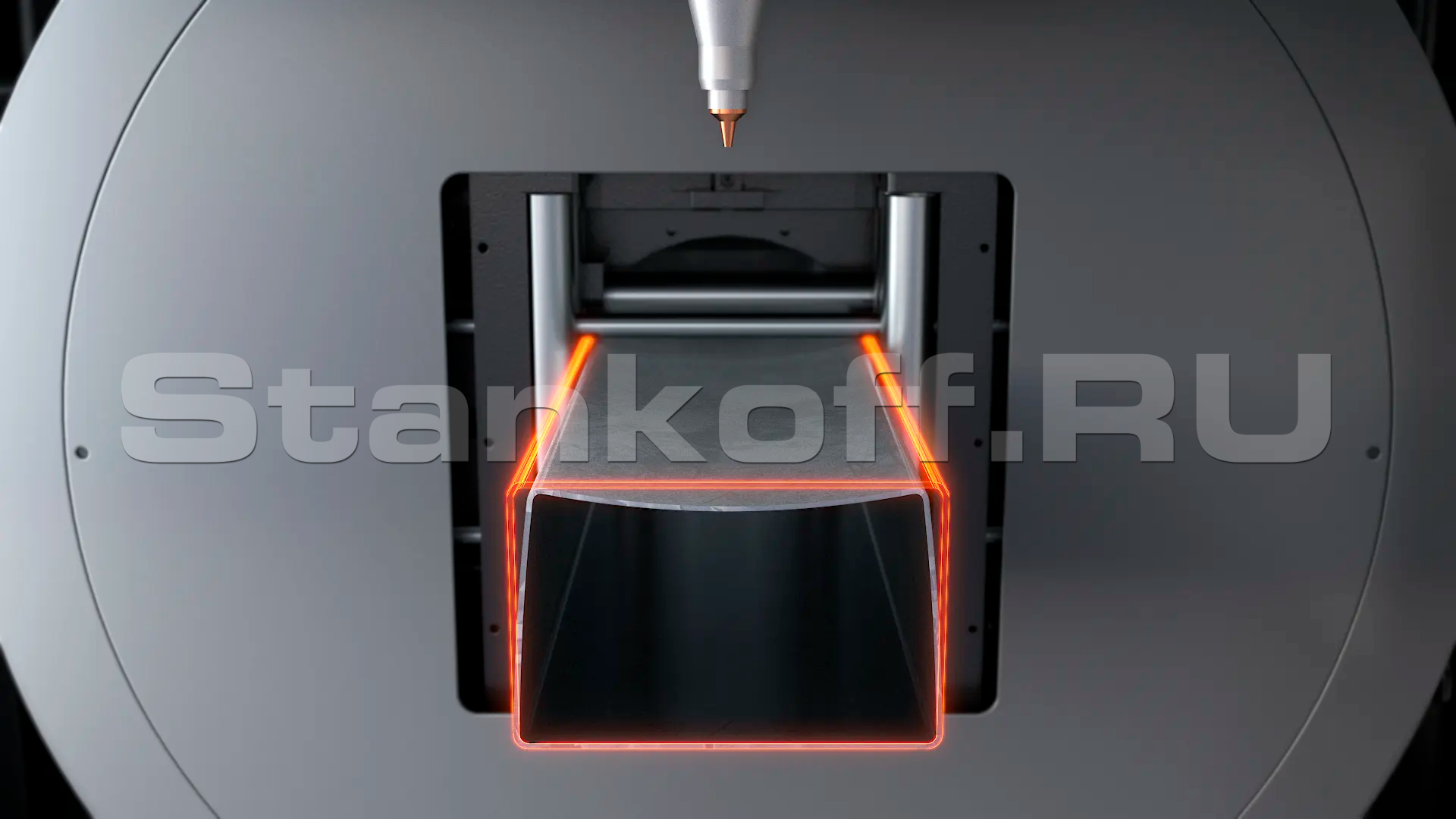

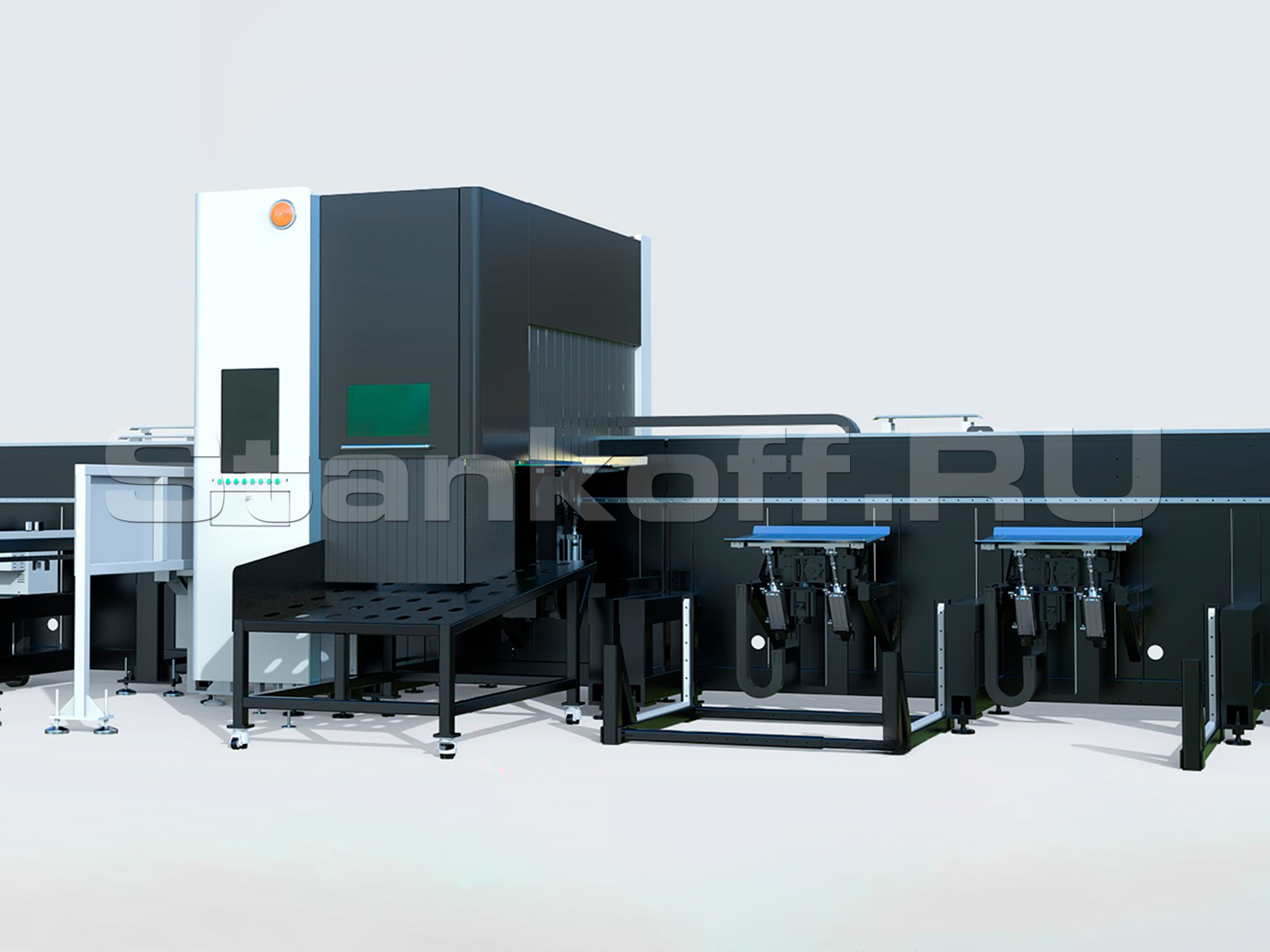

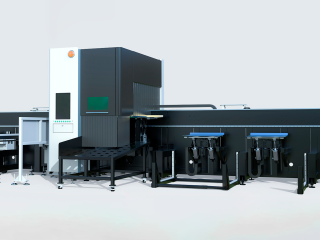

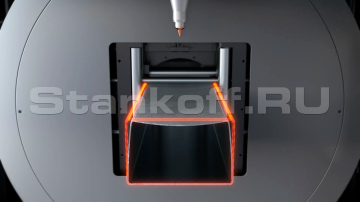

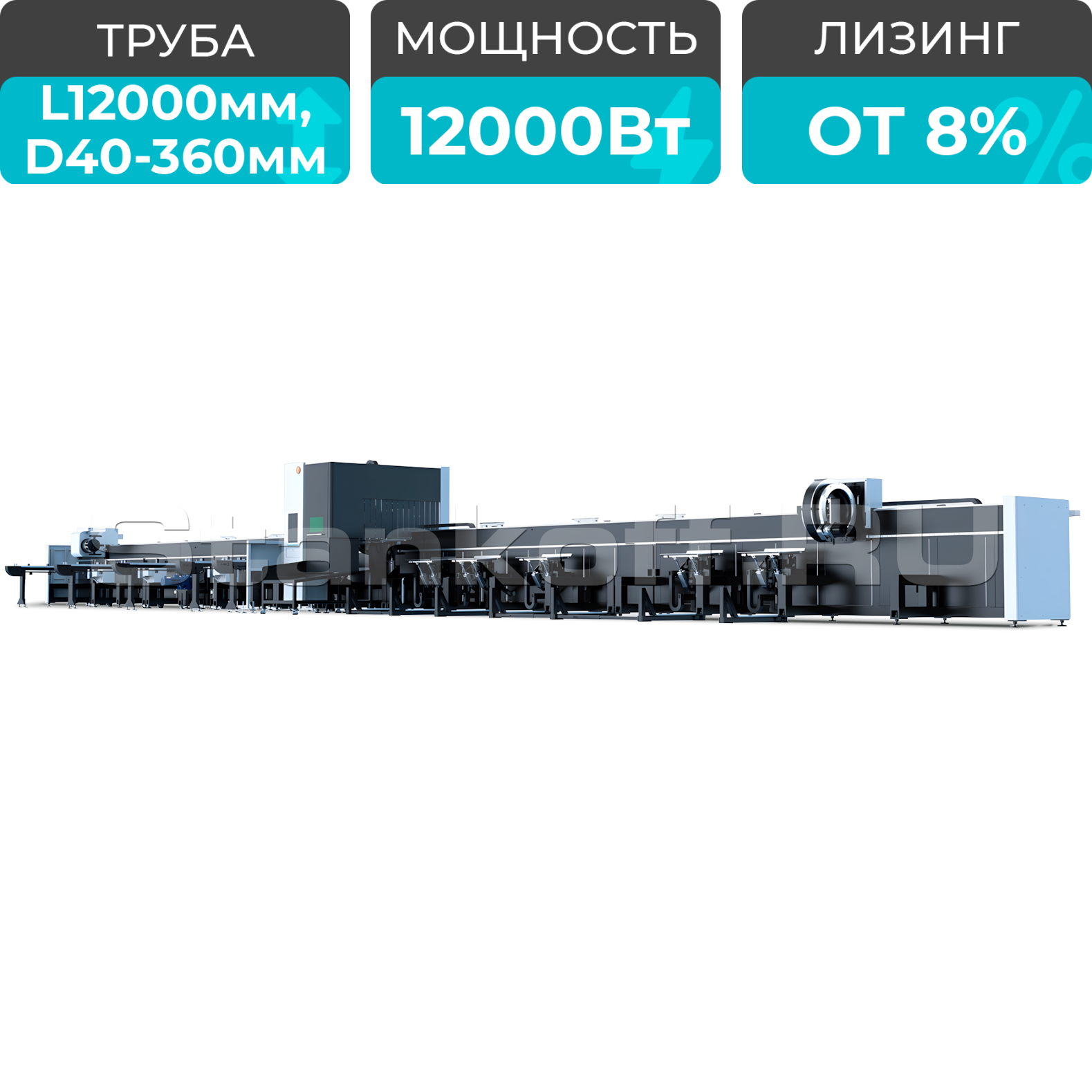

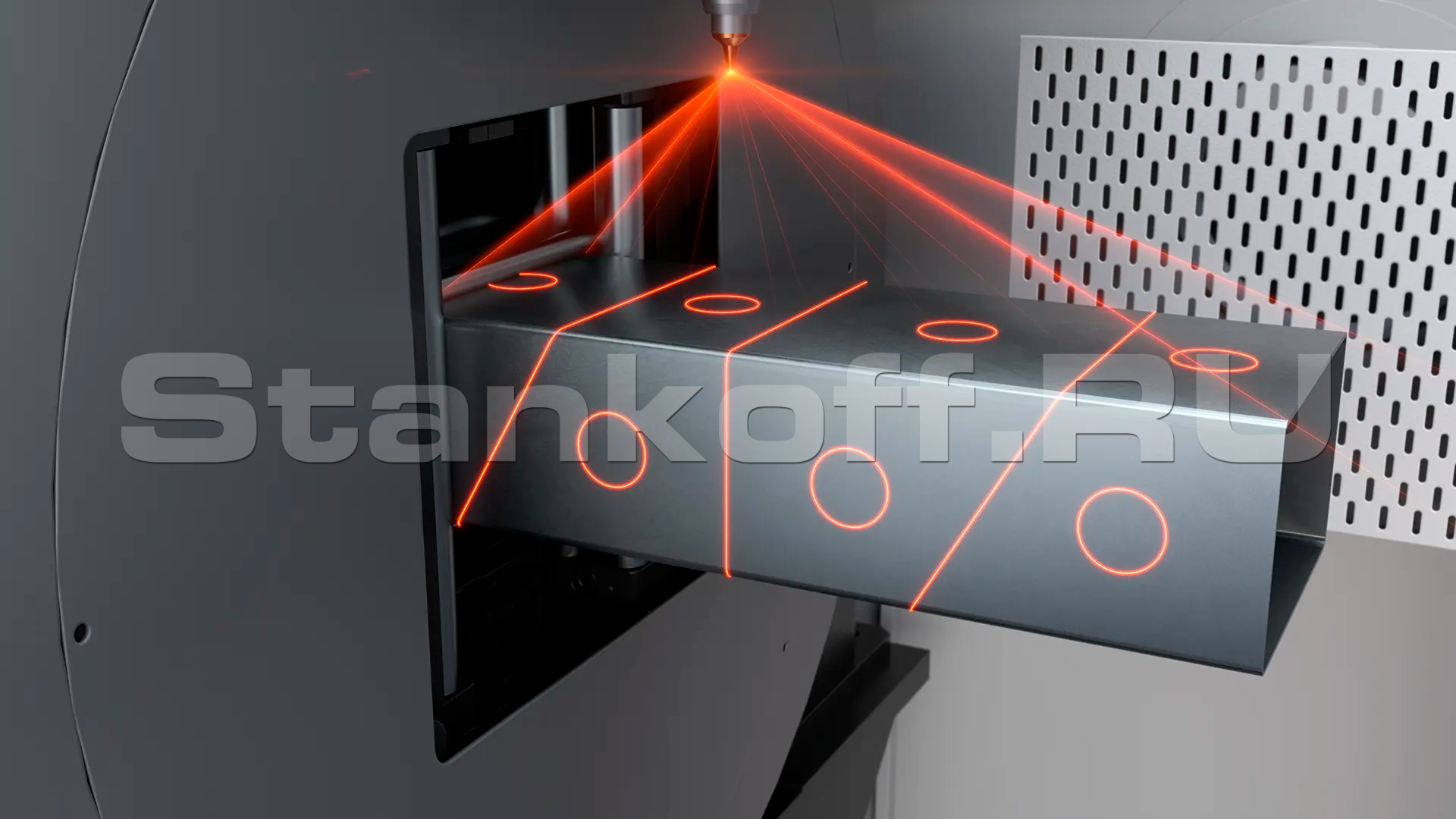

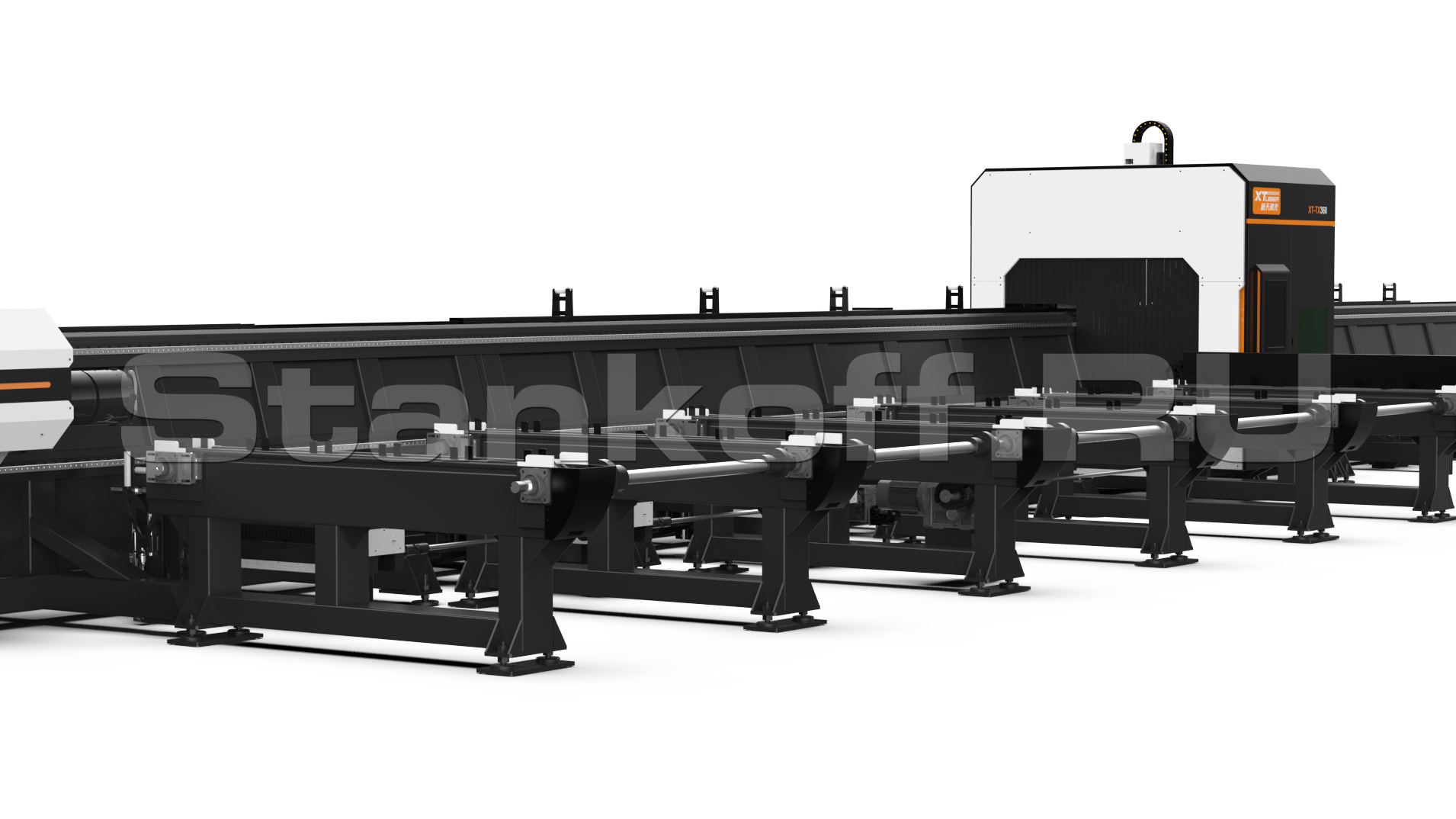

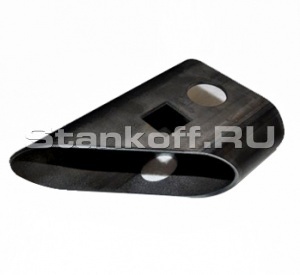

Оптоволоконный лазерный труборез с 3-мя патронами XTC-TX360-1212-3C/12000 Raycus предназначен для высокоточной резки круглых, квадратных, прямоугольных (с точностью реза 0,5 мм) и профильных труб неправильной формы (с точностью реза 0,5 - 0,8 мм) из нержавеющей, углеродистой и легированной стали, алюминия, меди, оцинкованного металла, титана и других материалов. Обрабатывает трубы диаметром от 40 мм до 360 мм и длиной от 3000 мм до 12000 мм.
Технология волоконной лазерной резки обеспечивает узкий рез, ровную кромку, минимальную зону термического влияния и позволяет во многих случаях обходиться без дополнительной механической обработки. В стандартной комплектации станок оснащается системой ручной загрузки труб, а в зоне разгрузки установлен сервостол с активной поддержкой, который предотвращает провисание заготовок, повышает стабильность процесса и точность резки длинномерных профилей.
| Режущая голова с автофокусом |
BOCI |
| Зубчатая передача «шестерня-рейка» | XT |
| Высокоточные направляющие | XT |
| Серводвигатели |
Weichuang |
| Редуктор | XT |
| Источник излучения | Raycus |
| Система ЧПУ и софт | TubePro (FSCUT 5000) |
| Водяное охлаждение - чиллер |
Hanli / S&A |
| Электрические компоненты | Siemens |
| Стабилизатор напряжения | |
| Вытяжной вентилятор |

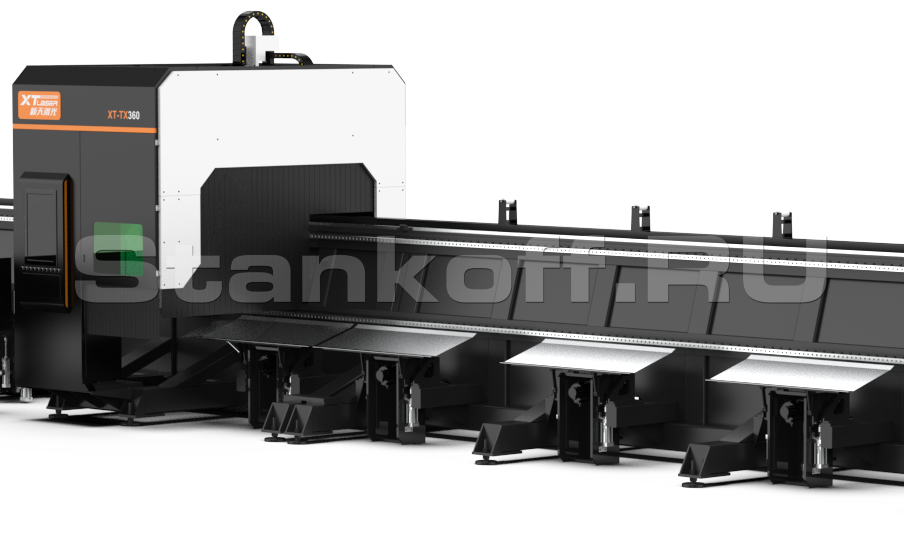

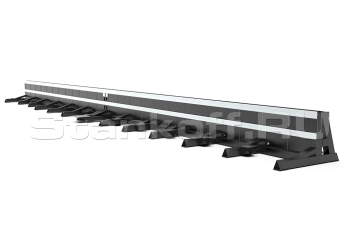

Вертикальная станина из листа и труб

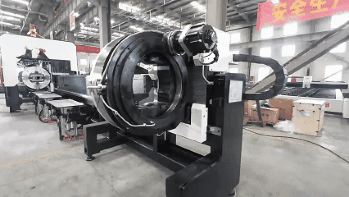

Пневматические зажимные патроны

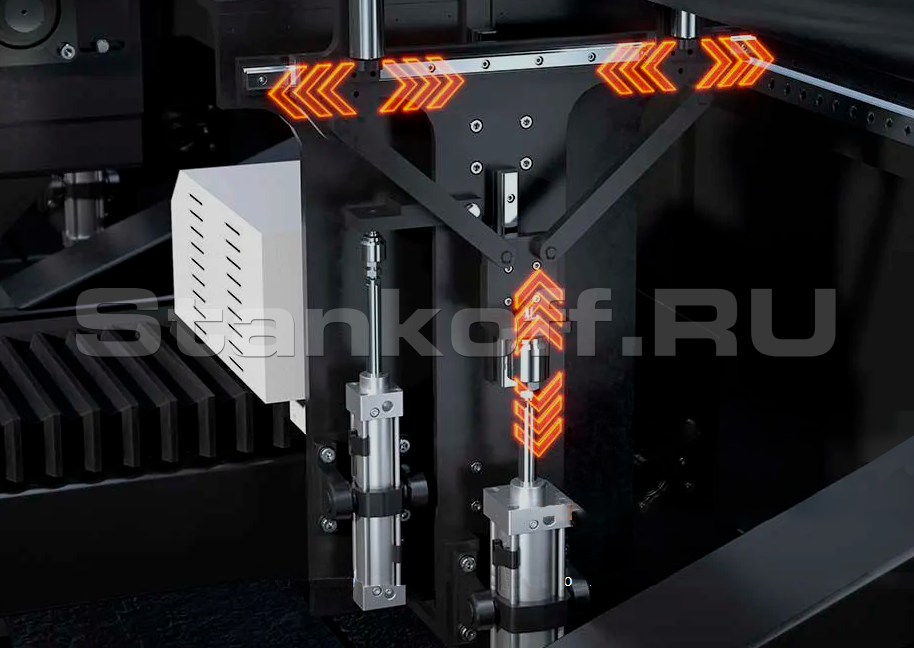

Активная поддержка труб с серводвигателем

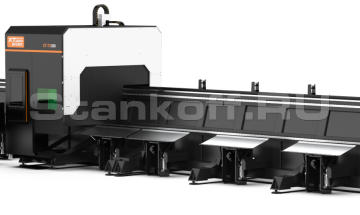

Сервостол

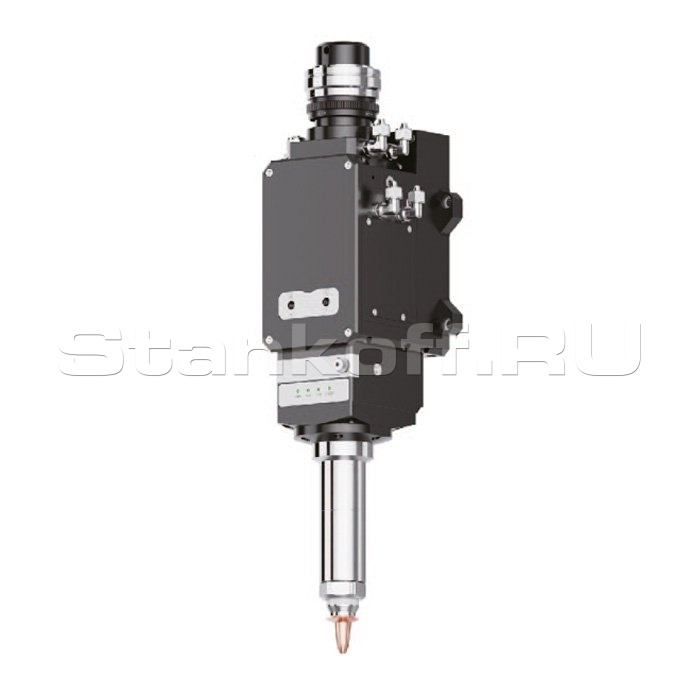

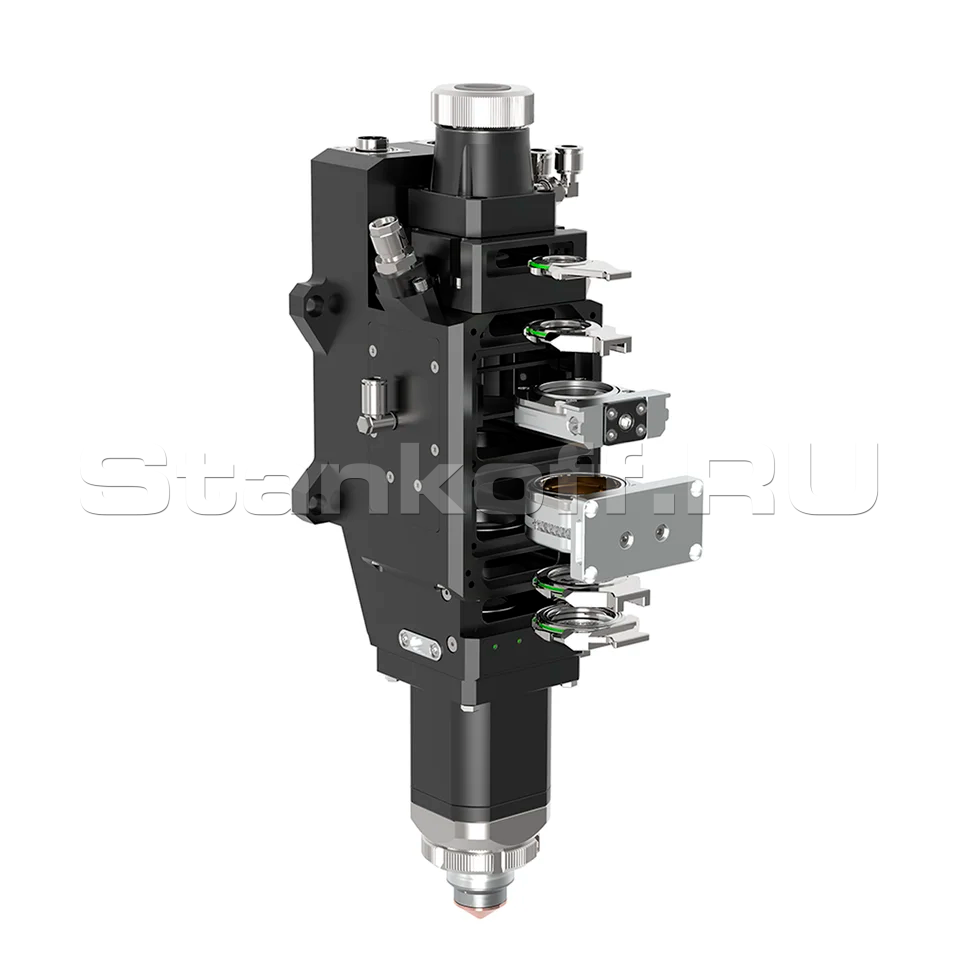

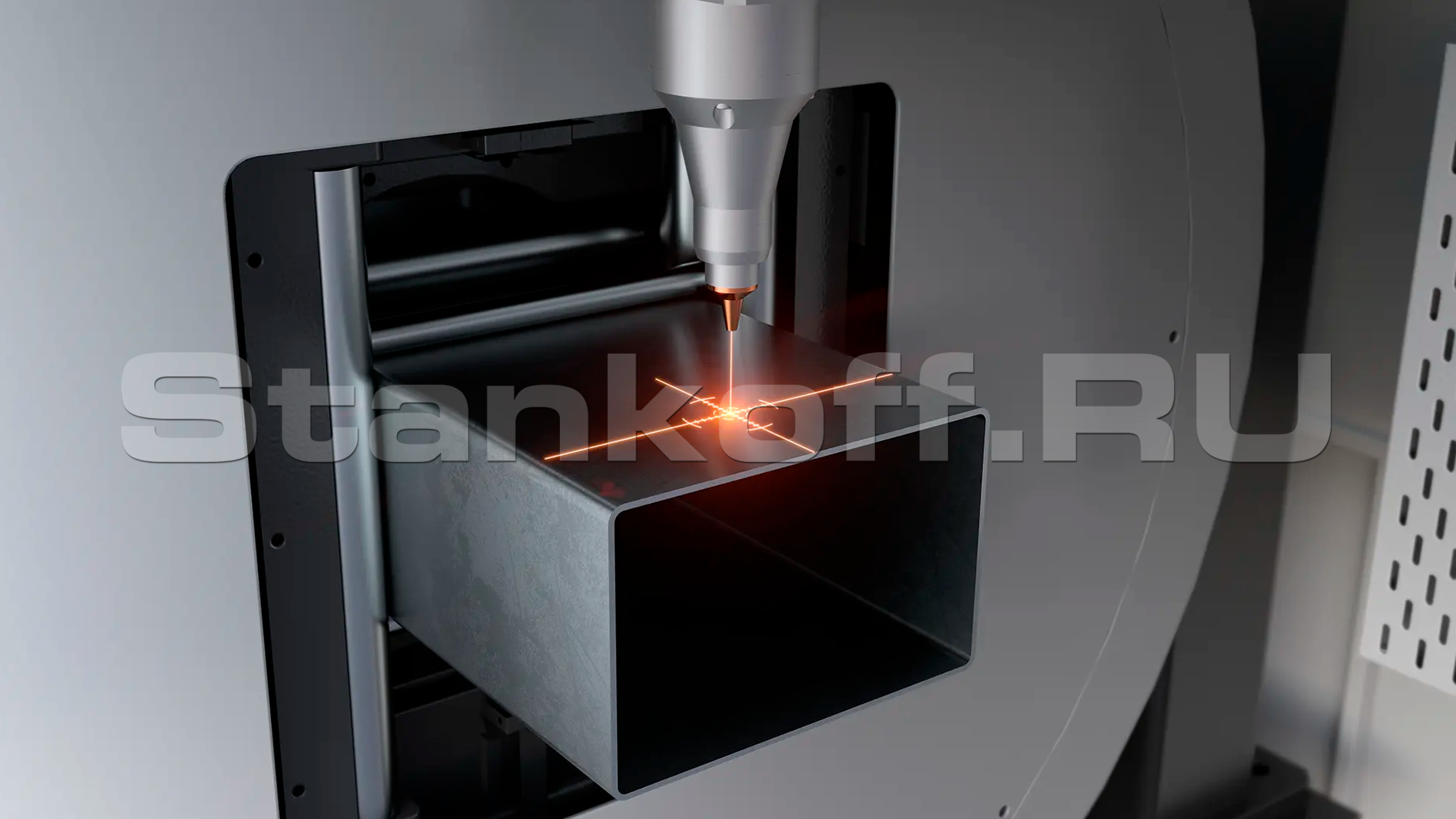

Лазерная режущая голова с автоматической фокусировкой BOCI BLT 4-й серии

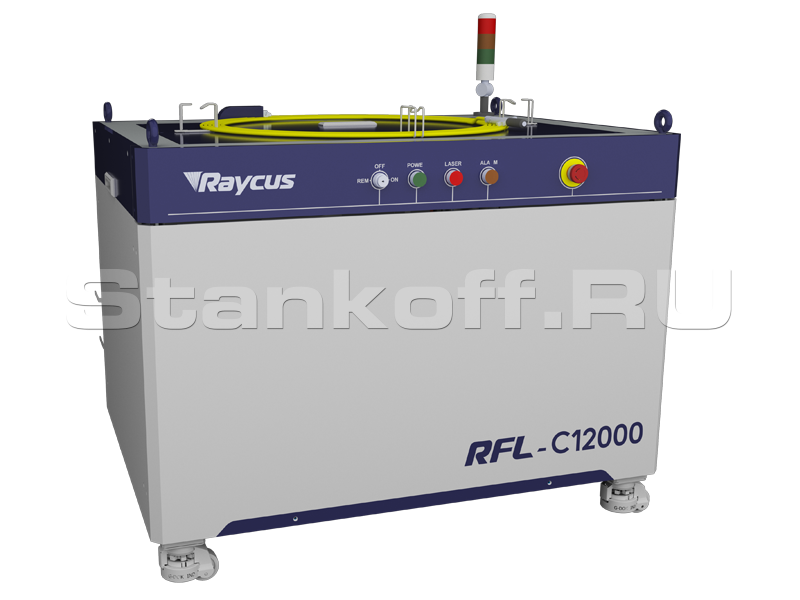

Лазерный источник Raycus
Автоматическая система смазки

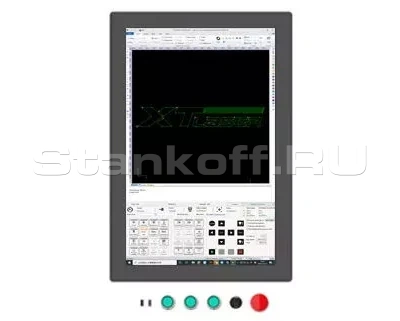

Интеллектуальная система ЧПУ
Дистанционный пульт управления
Водяной чиллер

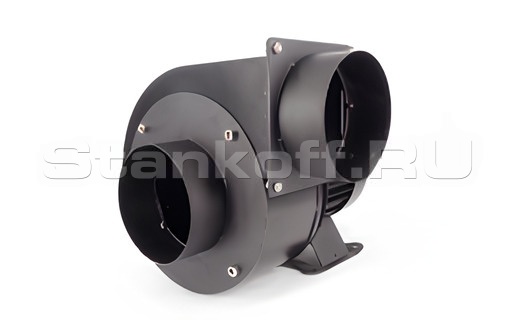

Вытяжной вентилятор

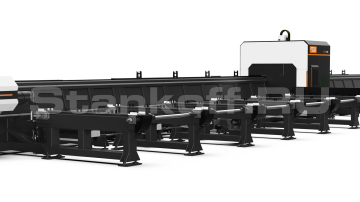

Полуавтоматическая система погрузки труб
Полуавтоматическая система выгрузки труб
Поворотная режущая голова с автоматической фокусировкой BOCI BLT
| Тип газа | Качество | Чистота газа,% | Содерж-е азота и аргона(N2 +Ar),‰ | Содерж-е воды (H2O),‰ |
| Кислород O2 | 3,5 | ≥99,95 | ≤500 | ≤5 |
| Тип газа | Качество | Чистота газа,% | Содерж-е кислорода(O2),‰ | Содерж-е воды (H2O),‰ |
| Азот N2 | 4,5 | ≥99,995 | ≤10 | ≤5 |
| Азот N2 | 5 | ≥99,999 | ≤3 | ≤5 |
Имеет простое управление, ориентированное на пользователя. Реализованы функции, существенно упрощающие и оптимизирующие процесс раскроя. Это такие функции как:
Автоматическое размещение перемычек по контуру раскроя. Благодаря данной опции готовое изделие не выпадает после раскроя, а также предотвращает разворот детали перпендикулярно заготовке. Актуально для изготовления декоративных деталей из нержавеющей стали, где царапины недопустимы.
экономия энергии и экологичность. Коэффициент фотоэлектрического преобразования составляет 25% — 30%. Расход электроэнергии составляет 20%—30% от общего расхода станка с СО2 лазерами. Волоконная линия передачи не требует отражающей линзы, тем самым снижая расходы на техобслуживание и текущий ремонт;
в соответствии с современными требованиями эргономики. Компактная конструкция, легко адаптируемая к производственным требованиям. Все установки спроектированы с помощью CAD, CAM и CAE – это технологии, состоящие в использовании компьютерных систем для анализа геометрии, моделирования и изучения поведения продукта для усовершенствования и оптимизации его конструкции;
для чертежей резки с автоматически регулируемой скоростью подачи и выходной мощностью для каждого изготавливаемого с помощью ЧПУ изделия;
высокая скорость резки, качественный рез, быстрая перенастройка на различные толщины;
простая и безопасная система смены сопел с сохранением центрирования луча, быстрая замена защитного стекла, автоматический контроль высоты резки, система аварийного оповещения;
| Лазерный источник | |
| Мощность лазера, Вт | 12000 |
| Источник излучения | Raycus |
| Параметры обработки | |

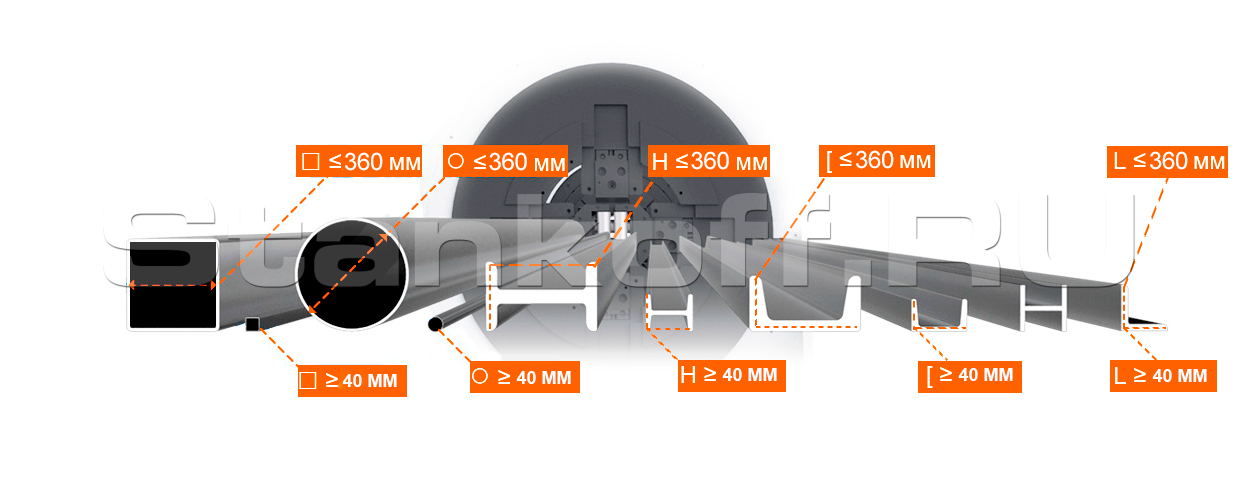

| Диаметр круглых труб, мм | 40 – 360 |
| Стороны обработки квадрата, мм | 40 – 360 |
| Минимальный остаток по трубе, мм | 0 |
| Максимальный вес труб, кг | 1600 |
| Толщина резки (нерж. сталь), мм | 15 |
| Толщина резки (углерод. сталь), мм | 25 |
| Зона погрузки | |
| Минимальная длина трубы, мм | 3000 |
| Максимальная длина трубы, мм | 12000 |
| Зона разгрузки | |
| Тип поддержки трубы | Активная; Стол поддержки |
| Исполнение | |
| Тип патрона | Пневматические |
| Количество патронов, шт | 3 |
| Диаметр патрона, мм | 360 |
| Крепление патрона к станине | Вертикальное |
| Внешнее исполнение | Открытое |
| Скоростные характеристики | |
| Максимальная скорость вращения патрона, об/мин | 60 |
| Ускорение, G | 0,6 |
| Мощность сервоприводов по оси X, Вт | 1300 |
| Мощность сервоприводов по оси Y, Вт | 4400 |
| Мощность сервоприводов по оси Z, Вт | 750 |
| Мощность сервоприводов по оси W2, Вт | 4400 |
| Точность позиционирования, мм | ±0,05 |
| Точность повторного позиционирования, мм | ±0,02 |
| Программно-аппаратные характеристики | |
| Система управления | TubePro (FSCUT 5000) |
| Диагональ монитора, дюйм | 24 |
| Габаритные параметры | |
| Габаритные размеры станка, мм | 29310 × 4000 × 2970 |
| Вес нетто, кг | 22000 |
