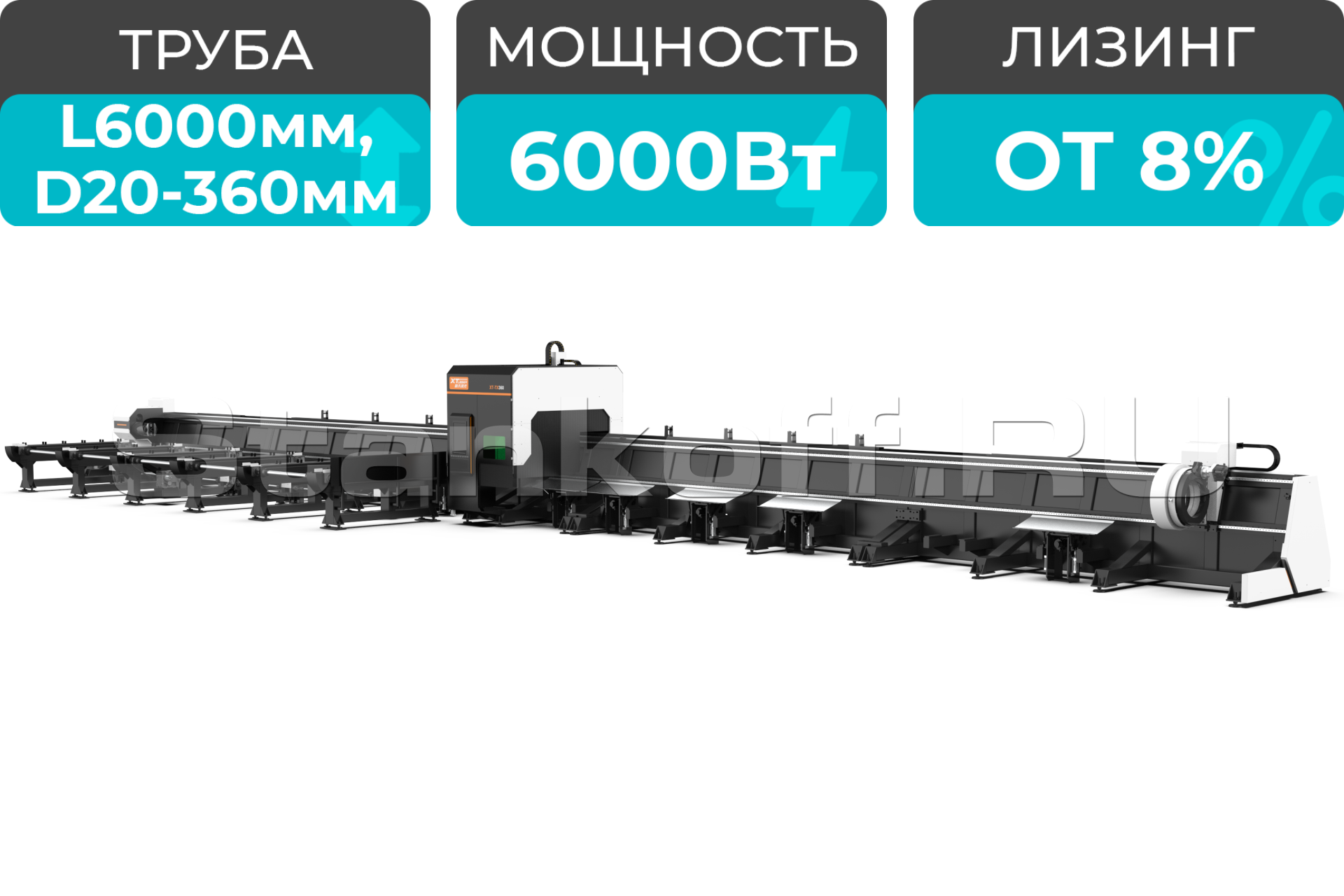

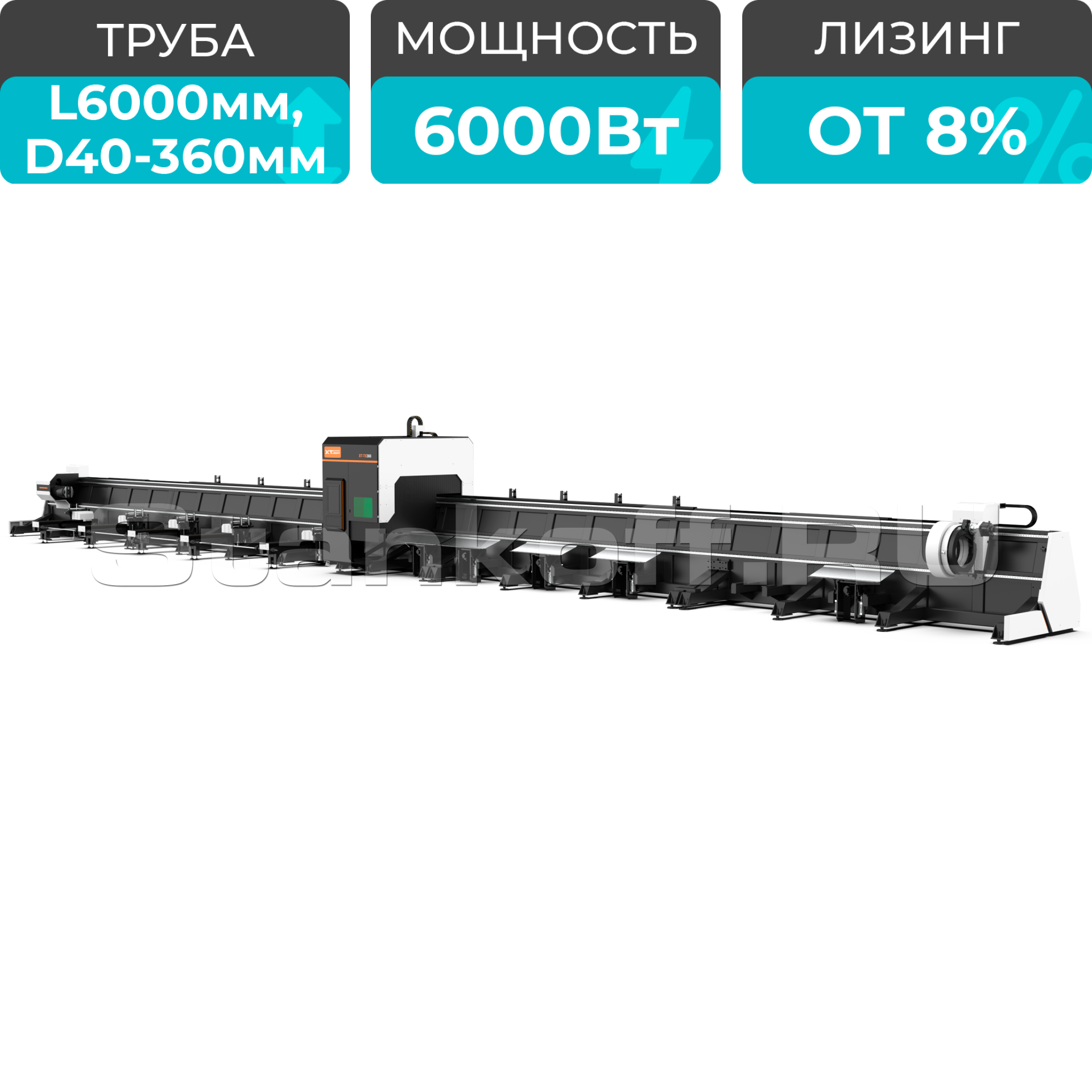

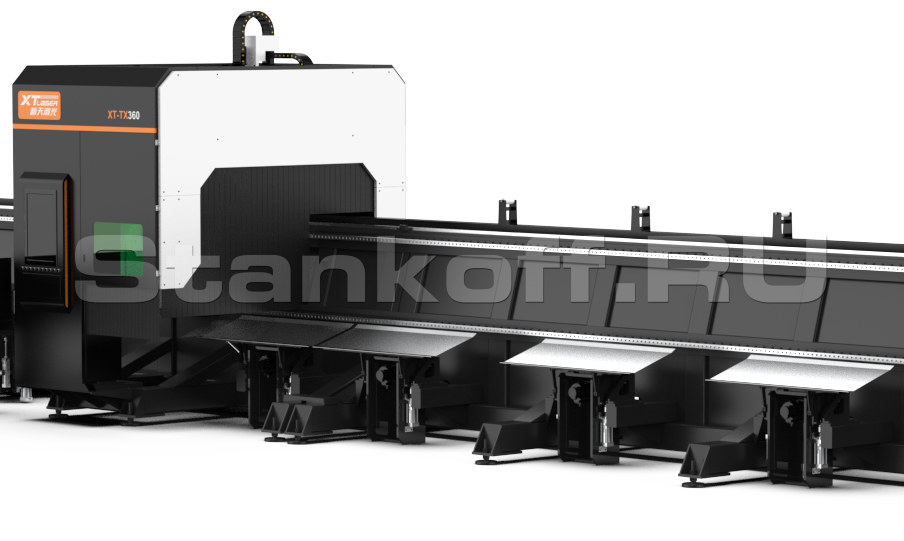

Оптоволоконный лазерный труборез с 3-мя патронами XTC-TX360-0606-3C/6000 Raycus

Оптоволоконный лазерный труборез с 3-мя патронами XTC-TX360-0606-3C/6000 Raycus Оптоволоконный лазерный труборез с 3-мя патронами XTC-TX360-0606-3C/6000 Raycus Оптоволоконный лазерный труборез с 3-мя патронами XTC-TX360-0606-3C/6000 Raycus Оптоволоконный лазерный труборез с 3-мя патронами XTC-TX360-0606-3C/6000 Raycus
/ 5
Вопросы
XTLASER XTLASER (Китай)

Краткие характеристики

Артикул
XTC-TX360-0606-3C/6000 Raycus
Мощность лазера, Вт
6000
Источник излучения
Raycus
Диаметр круглых труб, мм
40 – 360
Стороны обработки квадрата, мм
40 – 360
Максимальный размер уголка, мм
360
Все характеристики

Модели серии

Все товары
XTC-TX360-1206-3C/6000 XTC-TX360-1212-3C/6000 XTC-TX360-0606-3C/3000 Raycus XTC-TX360-0909-3C/6000 Raycus XTC-TX360-0909-3C/12000 Raycus XTC-TX360-1206-3C/12000 Raycus XTC-TX360-1212-3C/12000 Raycus

Конструктив

Оптоволоконный лазерный труборез с 3-мя патронами XTC-TX360-1206-3C/12000 Raycus предназначен для высокоточной резки круглых, квадратных, прямоугольных (с точностью реза 0,5 мм) и профильных труб неправильной формы (с точностью реза 0,5 - 0,8 мм) из нержавеющей, углеродистой и легированной стали, алюминия, меди, оцинкованного металла, титана и других материалов. Обрабатывает трубы диаметром от 40 мм до 360 мм и длиной от 3000 мм до 6500 мм. Максимальная длина готовой детали на выходе составляет 6500 мм.

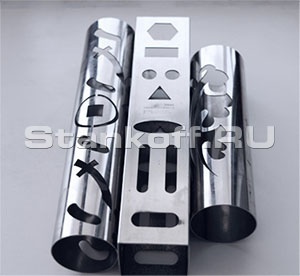

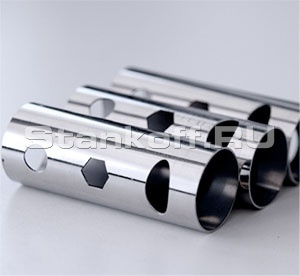

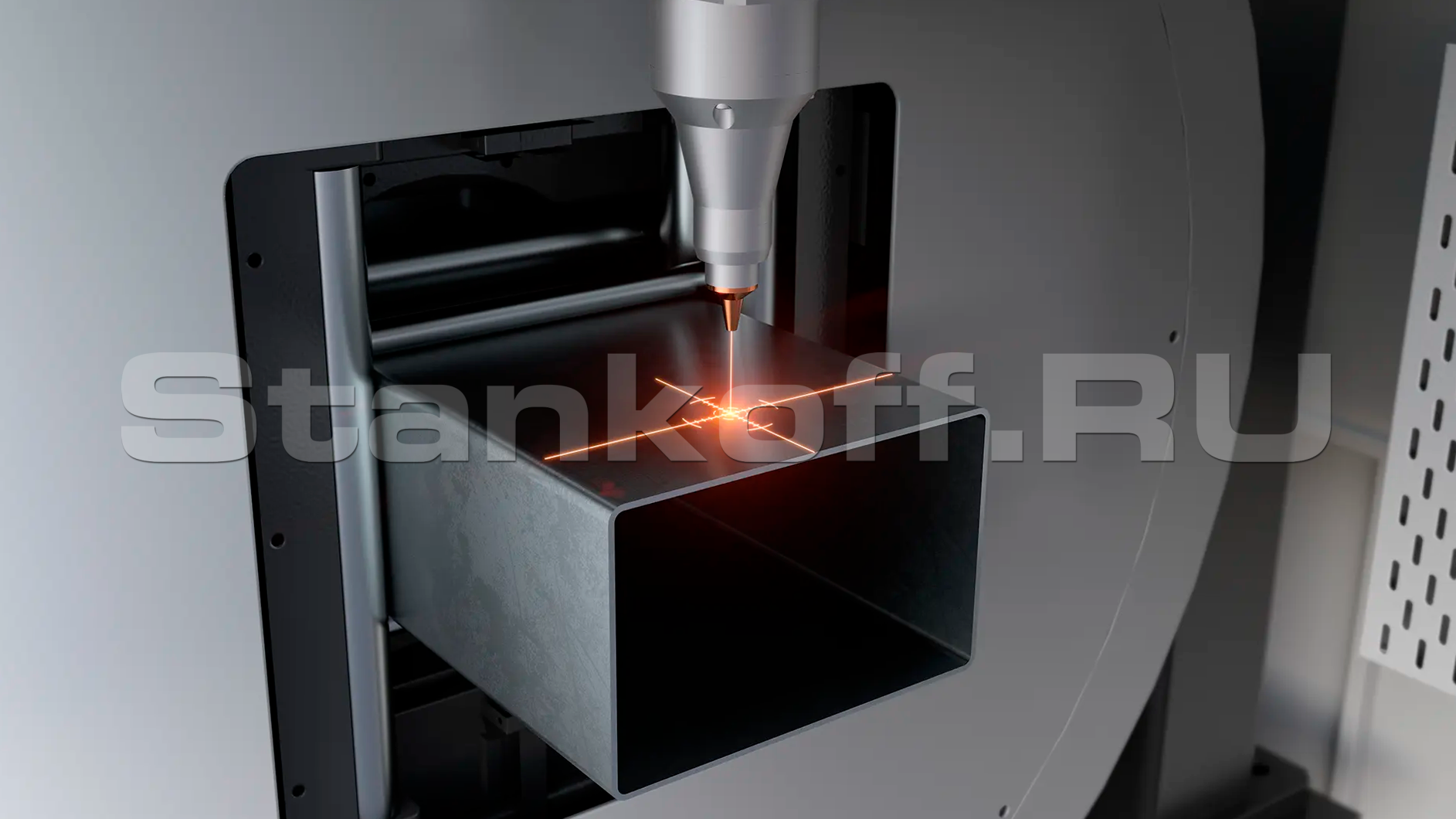

Технология волоконной лазерной резки обеспечивает узкий рез, ровную кромку, минимальную зону термического влияния и позволяет во многих случаях обходиться без дополнительной механической обработки. В стандартной комплектации станок оснащается системой ручной загрузки труб, а в зоне разгрузки установлен сервостол с активной поддержкой, который предотвращает провисание заготовок, повышает стабильность процесса и точность резки длинномерных профилей.

Комплектующие

Режущая голова с автофокусом
 BOCI
Зубчатая передача «шестерня-рейка» XT

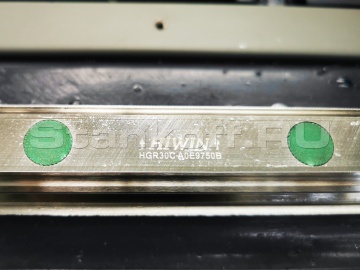

Высокоточные направляющие XT
Серводвигатели
 Weichuang
Редуктор XT
Источник излучения Raycus
Система ЧПУ и софт TubePro (FSCUT 5000)
Водяное охлаждение - чиллер
 Hanli / S&A
Электрические компоненты Siemens
Стабилизатор напряжения
Вытяжной вентилятор

Конструктивные особенности

Вертикальная станина из листа и труб

Вертикальная станина из листа и труб

Комбинированная станина сварена из высококачественной листовой стали и стальных труб и подвержена высокотемпературному отжигу. Все сварные швы выполняются исключительно в защитной атмосфере. Данная процедура обеспечивает долгий срок службы станка без механических деформаций.
Листовая станина обладает значительными преимуществами по сравнению с станиной из труб, такими как больший вес, прочность и надежность, отсутствие вибраций при работе и, как следствие, обеспечивает стабильный, качественный и точный рез.

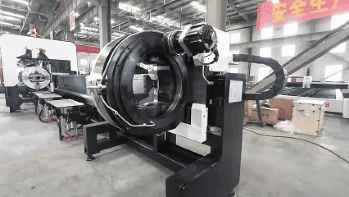

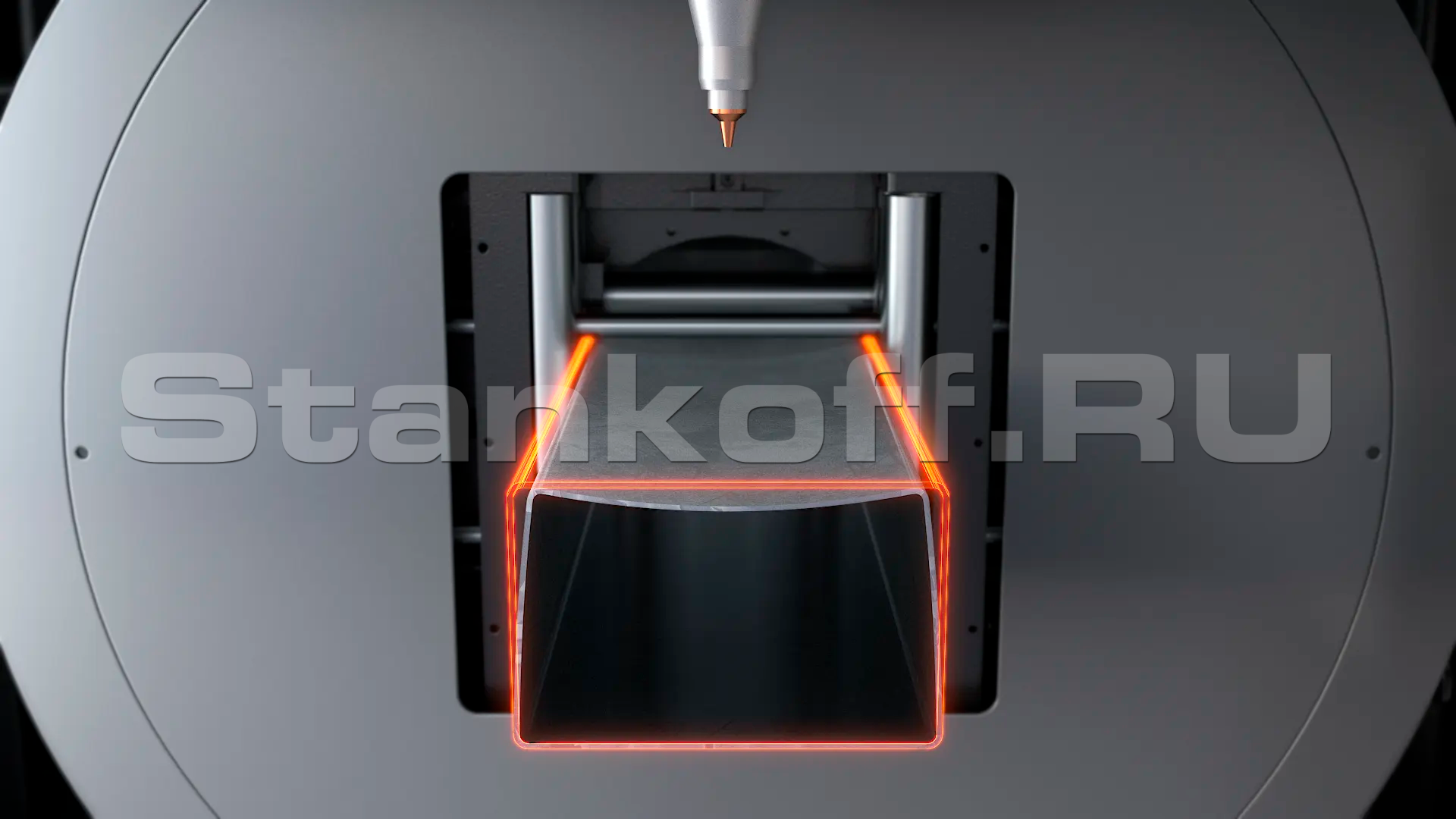

Пневматические зажимные патроны

Пневматические зажимные патроны

Автоматически центрирующиеся зажимы отлично подходят для закрепления труб, предохраняя от деформаций и позволяя контролировать зажимное усилие. Диаметр труб, которые могут быть зафиксированы в такого рода зажимах, варьируется от 40 до 360 мм. Труборез позволяет раскраивать металлические трубы квадратного, круглого, овального и D-образного сечения, а также позволяет резать полосу, профиля П-, L-, U- образной формы. Высокая надежность и минимальный остаток по трубе. Экономия на материале.

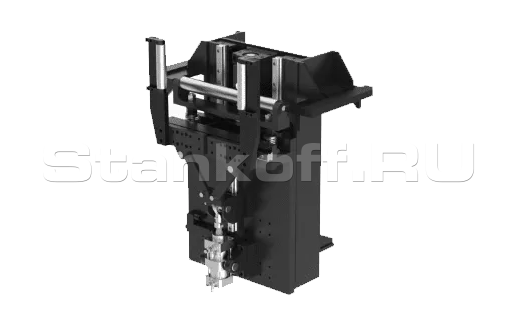

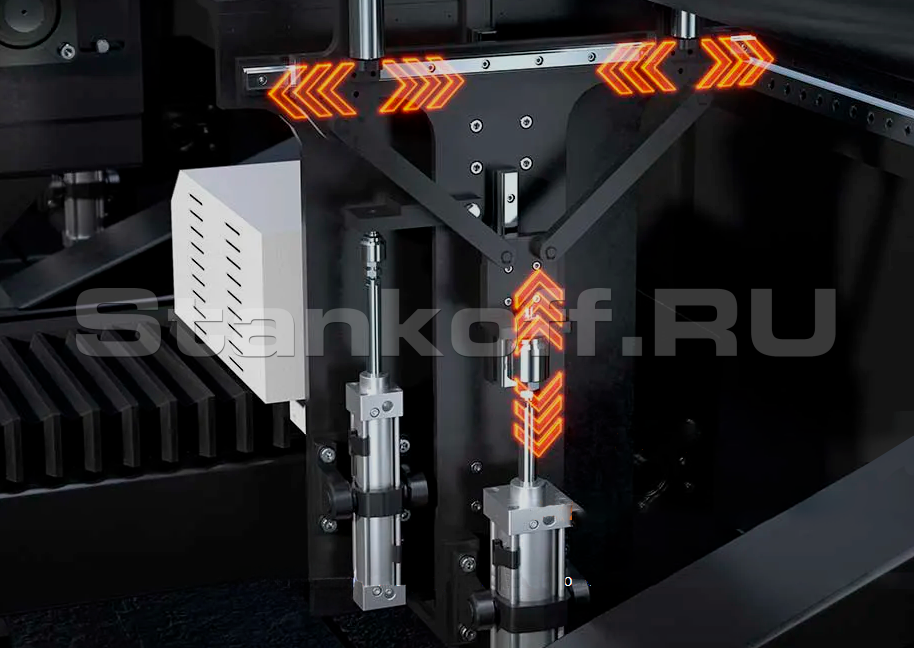

Активная поддержка труб с серводвигателем

Активная поддержка труб с серводвигателем

Обеспечивает полуавтоматическую загрузку трубы и моментальную регулировку высоты в реальном времени, зависящую от текущей высоты поворота трубы. Способна выдержать трубу длинной до 6500 мм и обеспечить максимальный вес подъема трубы до 1200 кг.

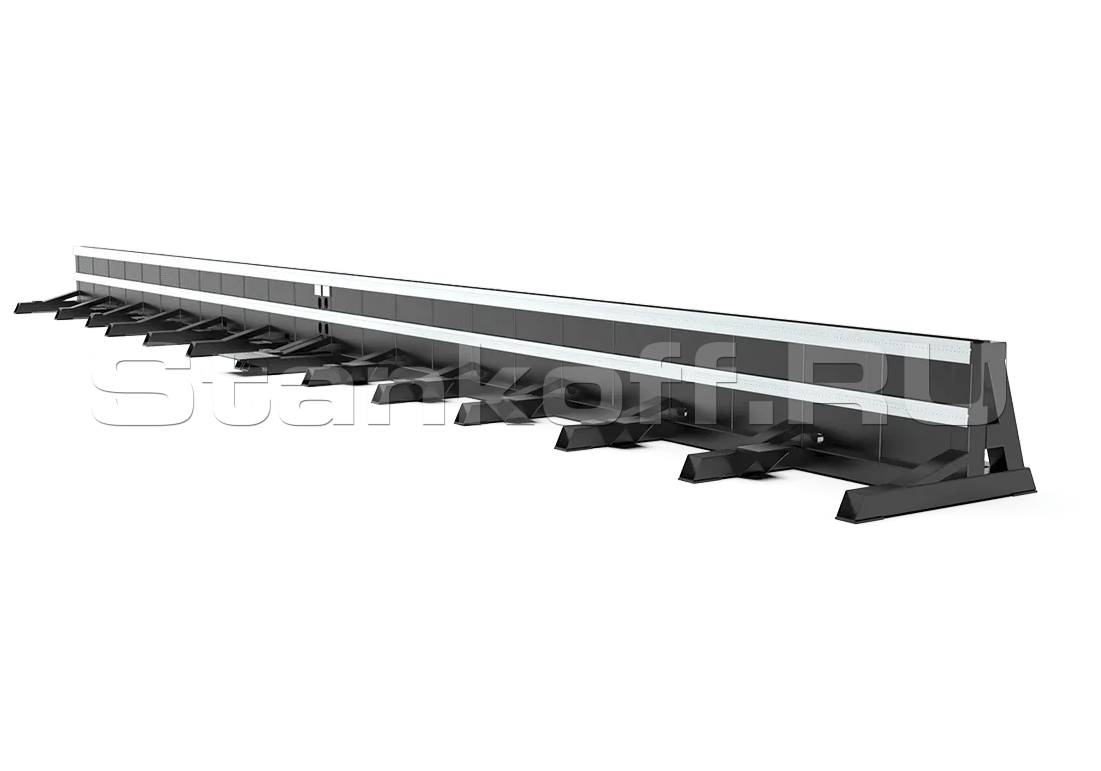

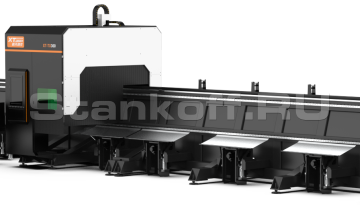

Сервостол

Сервостол

Применяется для автоматической подачи труб круглого и квадратного сечения различной длины, что обеспечивает более высокую эффективность подачи. После завершения процесса резки сервостол автоматически удерживает трубы. Благодаря такой конструкции, предотвращается падение труб на землю, что удобно для последующей выгрузки всей партии труб.

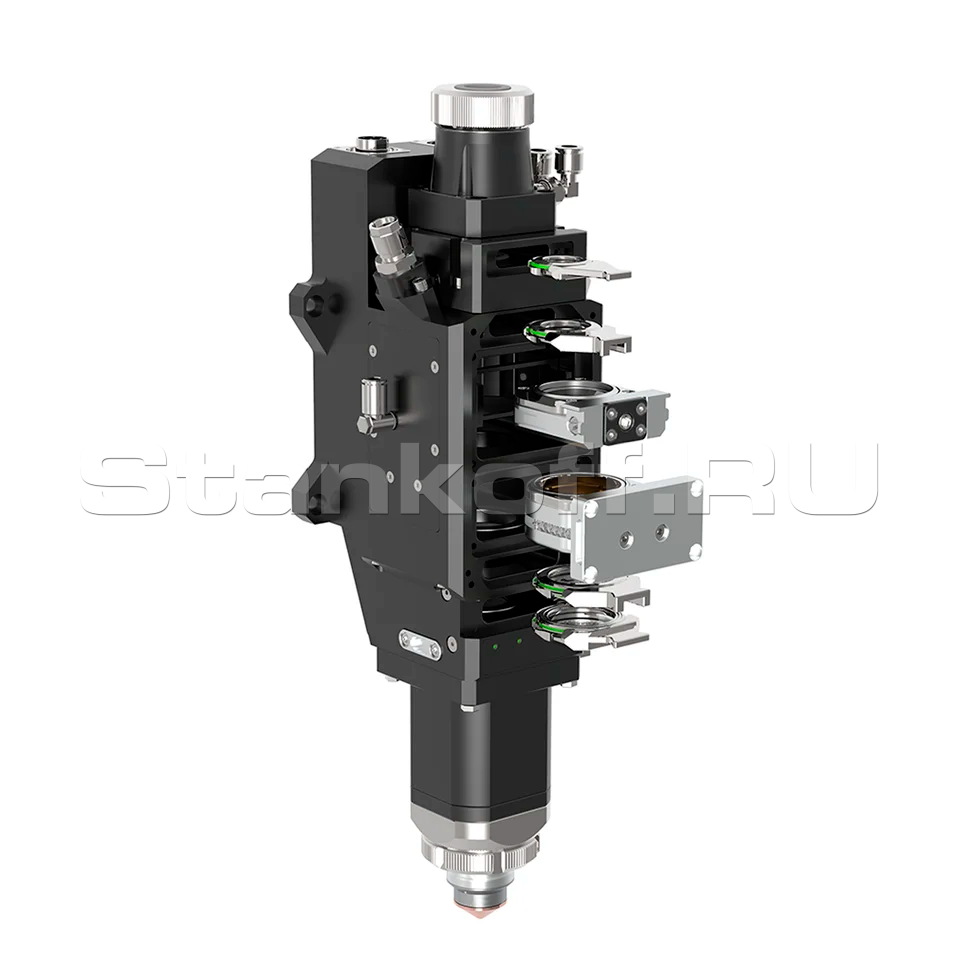

Лазерная режущая голова с автоматической фокусировкой BOCI BLT 4-й серии

Лазерная режущая голова с автоматической фокусировкой BOCI BLT 4-й серии

Интеллектуальная и экономичная режущая голова с поддержкой резки под углом и стабильной работой в диапазоне мощностей от 8 до 40 кВт. Модель оснащена встроенными датчиками контроля, современной системой автофокусировки, водяным охлаждением сопла и поддерживает резку без шлака; продукция сертифицирована и поставляется с полным комплектом сопроводительной документации.

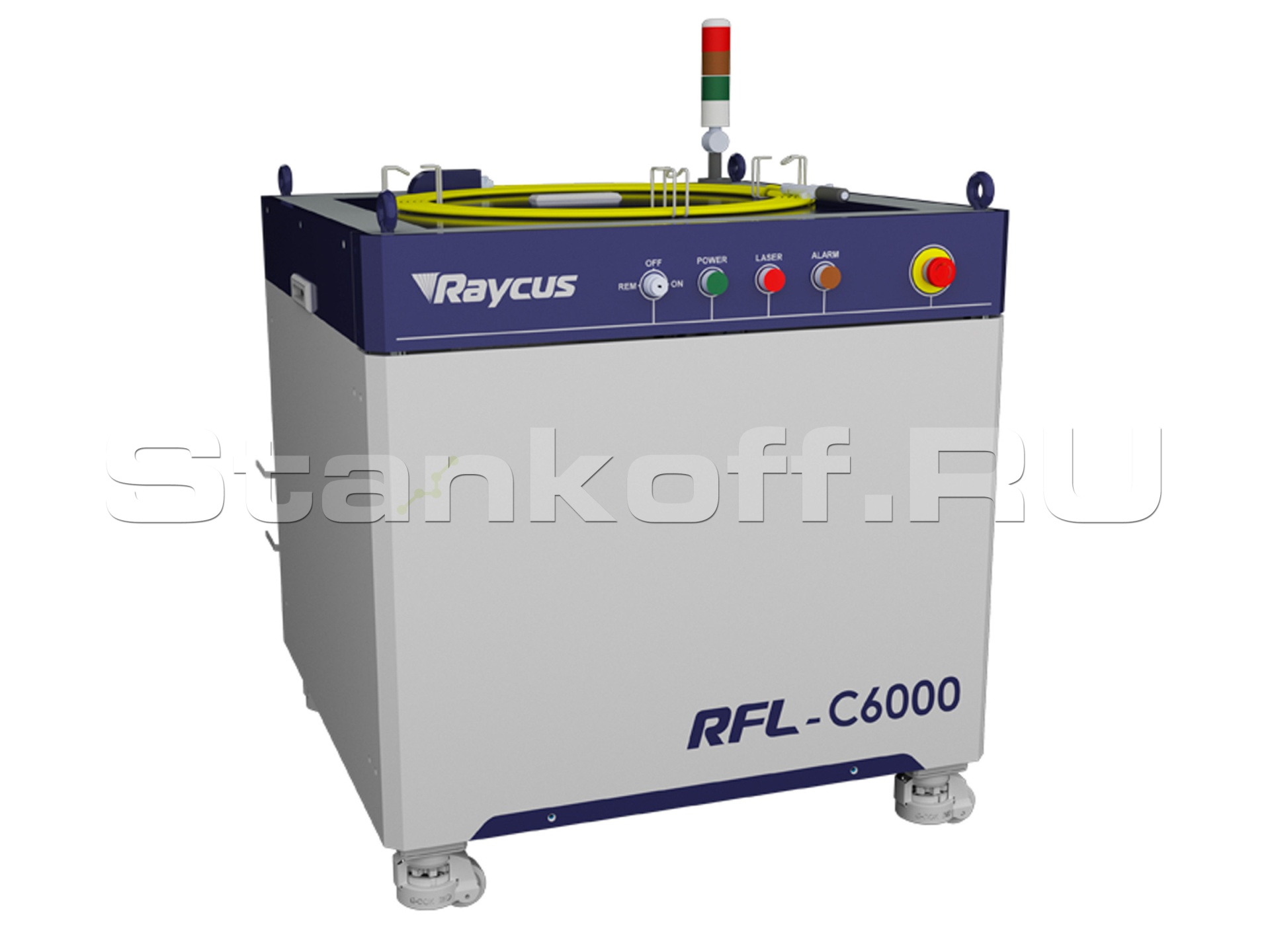

Лазерный источник Raycus

Лазерный источник Raycus

Серия волоконно-оптических лазеров третьего поколения с одним модулем. Бренд №1 в Китае. Запатентованная конструкция для бесперебойной работы и легкого обслуживания. Устойчивый к суровым условиям окружающей среды. Синхронизированное управление лазерным источником. Прямое управление всеми функциями оптоволоконного лазера. Ресурс работы 100 000 моточасов.
Автоматическая система смазки

Автоматическая система смазки

Все подвижные механизмы станка закрыты защитными кожухами для предотвращения попадания крупно и мелкодисперсной металлической пыли. Для удобства эксплуатации лазерный комплекс оснащён централизованной системой автоматической смазки. Система подаёт смазывающую жидкость в подвижные элементы с заданным давлением и интервалом.

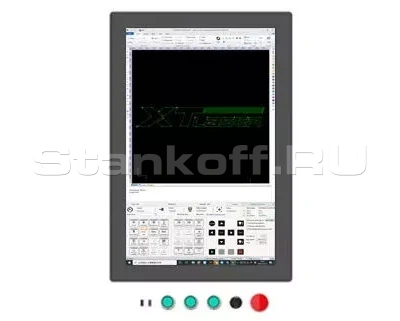

Интеллектуальная система ЧПУ

Интеллектуальная система ЧПУ

Простая в эксплуатации даже для новичков.
Поддержка множества видов графических файлов, включая DXF, PLT, DWG, AI, G-code, IGS (резка труб).
Поддержка нескольких языков.
Сигнализация низкого давления вспомогательного газа и ошибок резки.
Сигнальная лампа безопасности.
Дистанционный пульт управления

Дистанционный пульт управления

Позволяет оператору выполнять наиболее востребованные действия, не подходя к ЧПУ. Запуск/остановка программ, обратный ход, увеличение/уменьшение фокусного расстояния, изменение скорости подачи. Позволяет сократить время позиционирования режущей головы на 30%. Дает возможность контролировать раскрой и оперативно реагировать при необходимости.

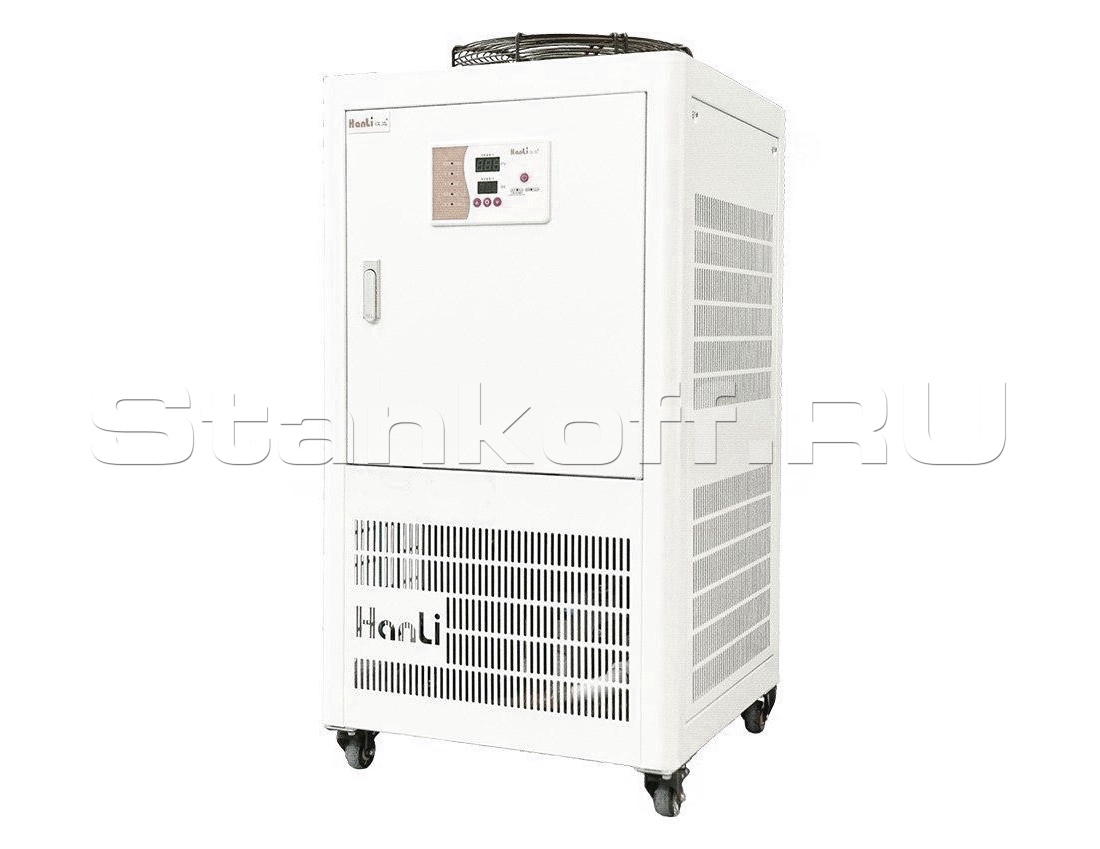

Водяной чиллер

Водяной чиллер

Автоматический чиллер для охлаждения излучателей лазерных станков.
Этот чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме.

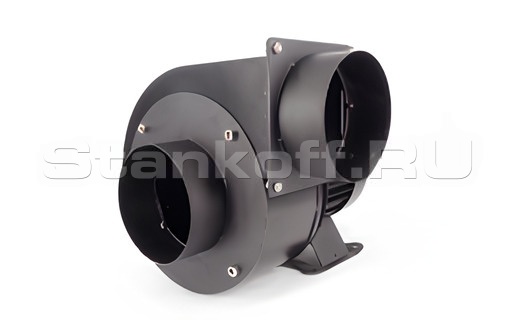

Вытяжной вентилятор

Вытяжной вентилятор

Система вытяжки оснащена центробежным вентилятором мощностью 1,5 кВт, обеспечивающим высокоэффективное локальное удаление дымов и пыли из зоны лазерной резки.

Дополнительные опции

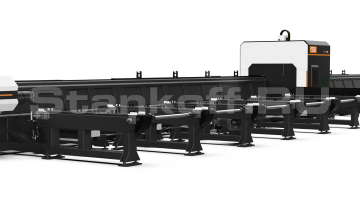

Полуавтоматическая система погрузки труб

Полуавтоматическая система погрузки труб

Позволяет загружать трубы круглого и квадратного сечения от 3 000 мм до 6500 мм и диаметром до 360 мм.
Полуавтоматическая система выгрузки труб

Полуавтоматическая система выгрузки труб

Позволяет выгружать трубы от 3 000 мм до 6500 мм и диаметром до 360 мм.

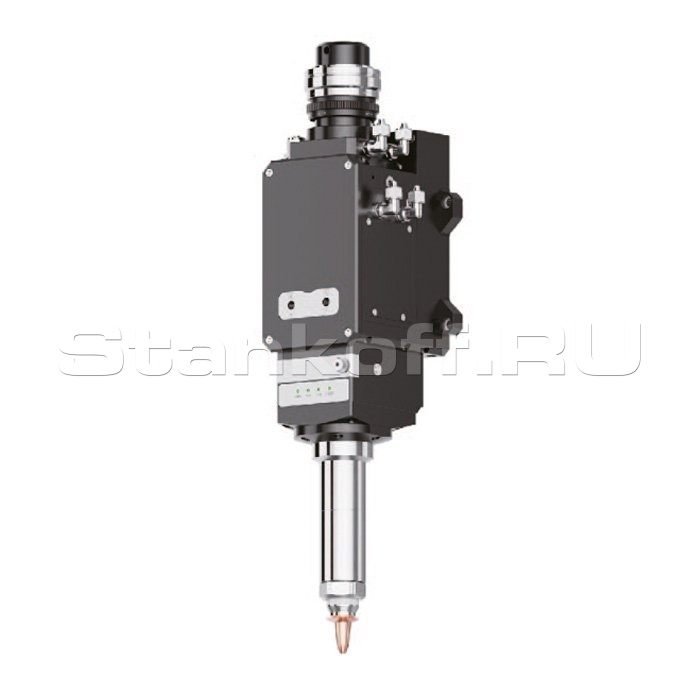

Поворотная режущая голова с автоматической фокусировкой BOCI BLT

Поворотная режущая голова с автоматической фокусировкой BOCI BLT

Разработана специально для резки труб и 3D резки. Ее конструкция обеспечивает качественную резку труб сложной формы и фасок с поворотом на 45 градусов, а также защиту оптоволокна от перегибов при наклоне. Инновационная система обратной связи отслеживает качество резки в реальном времени, автоматически возвращая головку при непрорезе и корректируя давление режущего газа.
Дополнительные функции включают систему умного прокола, слежение за температурой защитного стекла, улучшенную систему фокусировки, и инновационный подход к обслуживанию оптических элементов. Голова обеспечивает эффективное охлаждение оптических элементов, повышая качество резки.
Она подключается через коннекторы QBH и EOC, с возможностью замены фокусных и коллиматорных линз без полного разбора головы.

Качество газов

Тип газа Качество Чистота газа,% Содерж-е азота и аргона(N2 +Ar),‰ Содерж-е воды (H2O),‰
Кислород O2 3,5 ≥99,95 ≤500 ≤5
Тип газа Качество Чистота газа,% Содерж-е кислорода(O2),‰ Содерж-е воды (H2O),‰
Азот N2 4,5 ≥99,995 ≤10 ≤5
Азот N2 5 ≥99,999 ≤3 ≤5

Программное обеспечение TubePro

Имеет простое управление, ориентированное на пользователя. Реализованы функции, существенно упрощающие и оптимизирующие процесс раскроя. Это такие функции как:

  • пауза,
  • обратный ход по контуру,
  • быстрый переход к любой врезке,
  • быстрое изменение точки врезки,
  • начало резки с любого места контура, оптимальный выбор начала резки контура,
  • расчёт динамических параметров перемещений,
  • контроль соответствия обрабатываемой детали исходному чертежу, быстрая загрузка готовых чертежей и программ и пр.

Технология FLYCUT

Данная технология оптимизирует обработку тонких металлов. Система осуществляет раскрой не отдельными объектами, а распознает все контуры, лежащие на одной прямой и после режущая голова в высоком темпе проходит всю трубу по определённой прямой. Данная функция значительно экономит время обработки при перфорации трубы.

Технология NESTING

Позволяет разместить, максимально-необходимое количество деталей на обрабатываемой трубе, также учитывается параметр минимизации отходов. Таким образом, экономится время на подготовке задания. Также опция высчитывает время обработки данного задания. Это позволяет точно высчитать себестоимость готового изделия.

Технология LEAD POS

Обеспечивает расстановку охлаждающих точек по контуру детали для предотвращения перегрева обрабатываемой поверхности и облоя в зоне реза. Данная функция актуальна для раскроя металла на низких скоростях, углах и мелких элементах.

Технология MICRO JOINT

Автоматическое размещение перемычек по контуру раскроя. Благодаря данной опции готовое изделие не выпадает после раскроя, а также предотвращает разворот детали перпендикулярно заготовке. Актуально для изготовления декоративных деталей из нержавеющей стали, где царапины недопустимы.


Преимущества

  • Низкая стоимость и низкие эксплуатационные расходы:

    экономия энергии и экологичность. Коэффициент фотоэлектрического преобразования составляет 25% — 30%. Расход электроэнергии составляет 20%—30% от общего расхода станка с СО2 лазерами. Волоконная линия передачи не требует отражающей линзы, тем самым снижая расходы на техобслуживание и текущий ремонт;

  • Идеальный промышленный дизайн

    в соответствии с современными требованиями эргономики. Компактная конструкция, легко адаптируемая к производственным требованиям. Все установки спроектированы с помощью CAD, CAM и CAE – это технологии, состоящие в использовании компьютерных систем для анализа геометрии, моделирования и изучения поведения продукта для усовершенствования и оптимизации его конструкции;

  • Простая программа

    для чертежей резки с автоматически регулируемой скоростью подачи и выходной мощностью для каждого изготавливаемого с помощью ЧПУ изделия;

  • Высокая производительность

    высокая скорость резки, качественный рез, быстрая перенастройка на различные толщины;

  • Легкость в использовании и безопасность:

    простая и безопасная система смены сопел с сохранением центрирования луча, быстрая замена защитного стекла, автоматический контроль высоты резки, система аварийного оповещения;

  • Доступность запасных частей

Характеристики

Лазерный источник
Мощность лазера, Вт 6000
Источник излучения Raycus

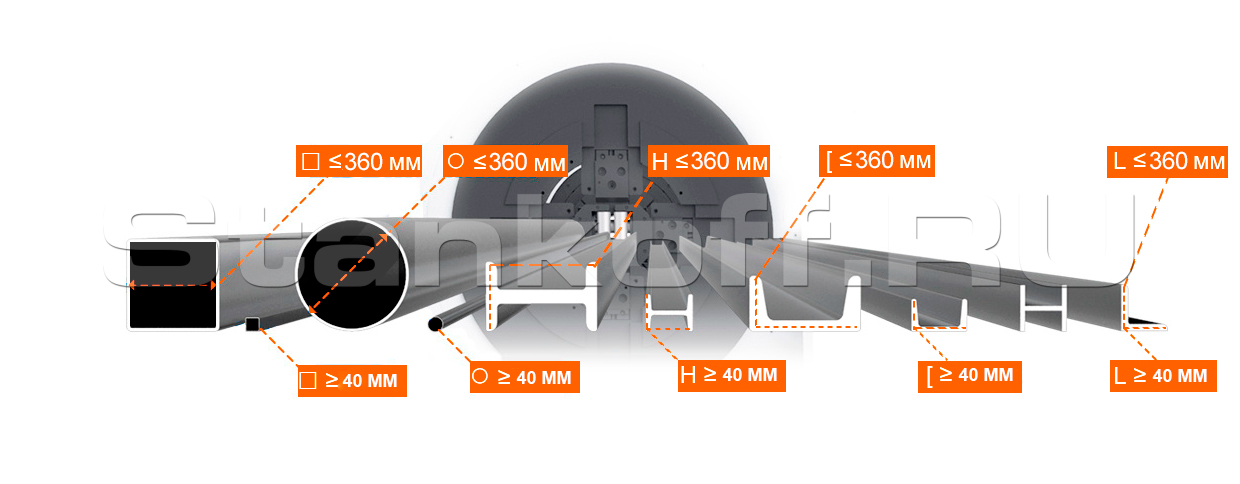

Параметры обработки
Диаметр круглых труб, мм 40 – 360
Стороны обработки квадрата, мм 40 – 360
Максимальный размер уголка, мм 360
Максимальный размер швеллера, мм 360
Минимальный остаток по трубе, мм 0
Максимальный вес труб, кг 1200
Толщина резки (нерж. сталь), мм 8
Толщина резки (углерод. сталь), мм 16
Зона погрузки
Минимальная длина трубы, мм 3000
Максимальная длина трубы, мм 6500
Зона разгрузки
Тип поддержки трубы Активная; Стол поддержки
Исполнение
Тип патрона Пневматические
Количество патронов, шт 3
Диаметр патрона, мм 360
Крепление патрона к станине Вертикальное
Внешнее исполнение Открытое
Скоростные характеристики
Максимальная скорость вращения патрона, об/мин 60
Ускорение, G 0,6
Мощность сервоприводов по оси X, Вт 1300
Мощность сервоприводов по оси Y, Вт 4400
Мощность сервоприводов по оси Z, Вт 750
Мощность сервоприводов по оси W2, Вт 4400
Точность позиционирования (X, Y, Z), мм ±0,05
Точность повторного позиционирования (X,Y,Z), мм ±0,02
Программно-аппаратные характеристики
Программное обеспечение TubePro (FSCUT 5000)
Диагональ монитора, дюйм 24
Габаритные параметры
Габариты, мм 0 × 4000 × 2970
Вес нетто, кг 12000
