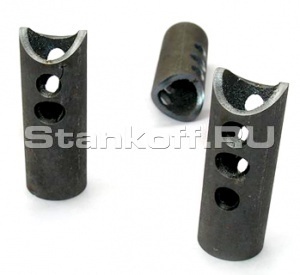

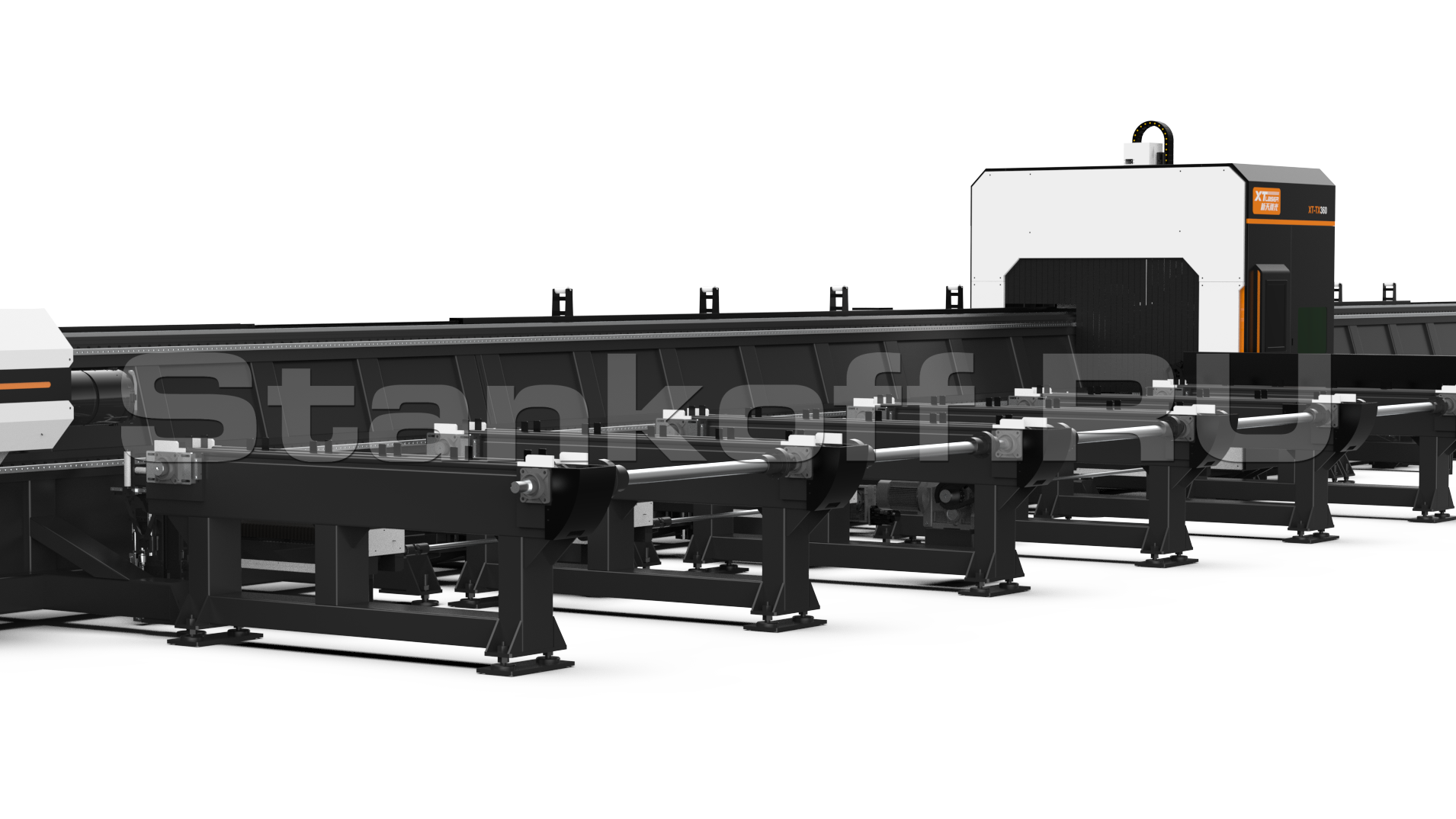

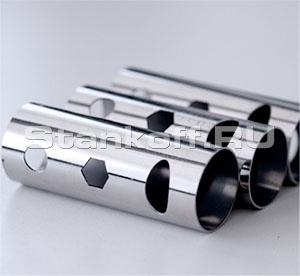

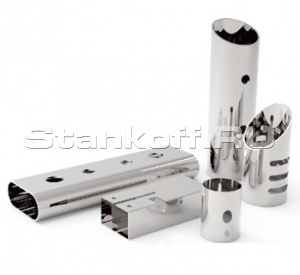

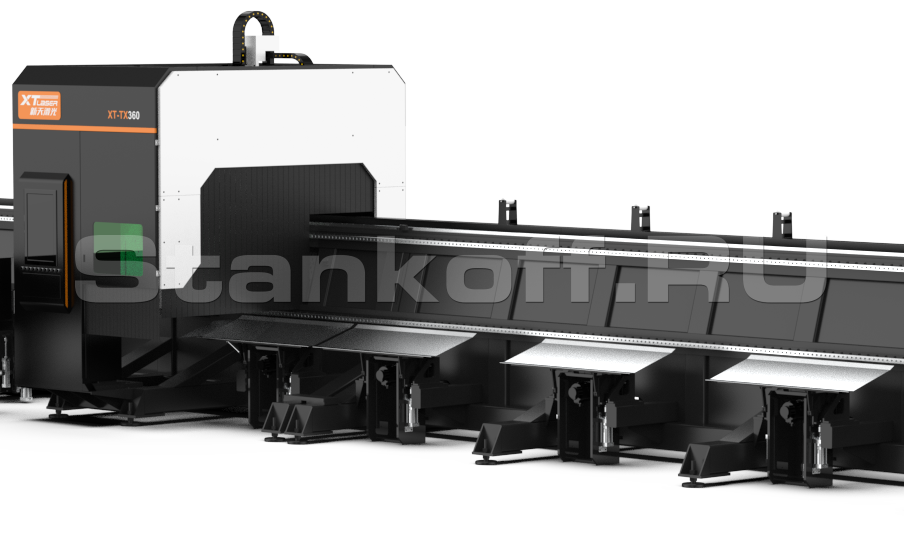

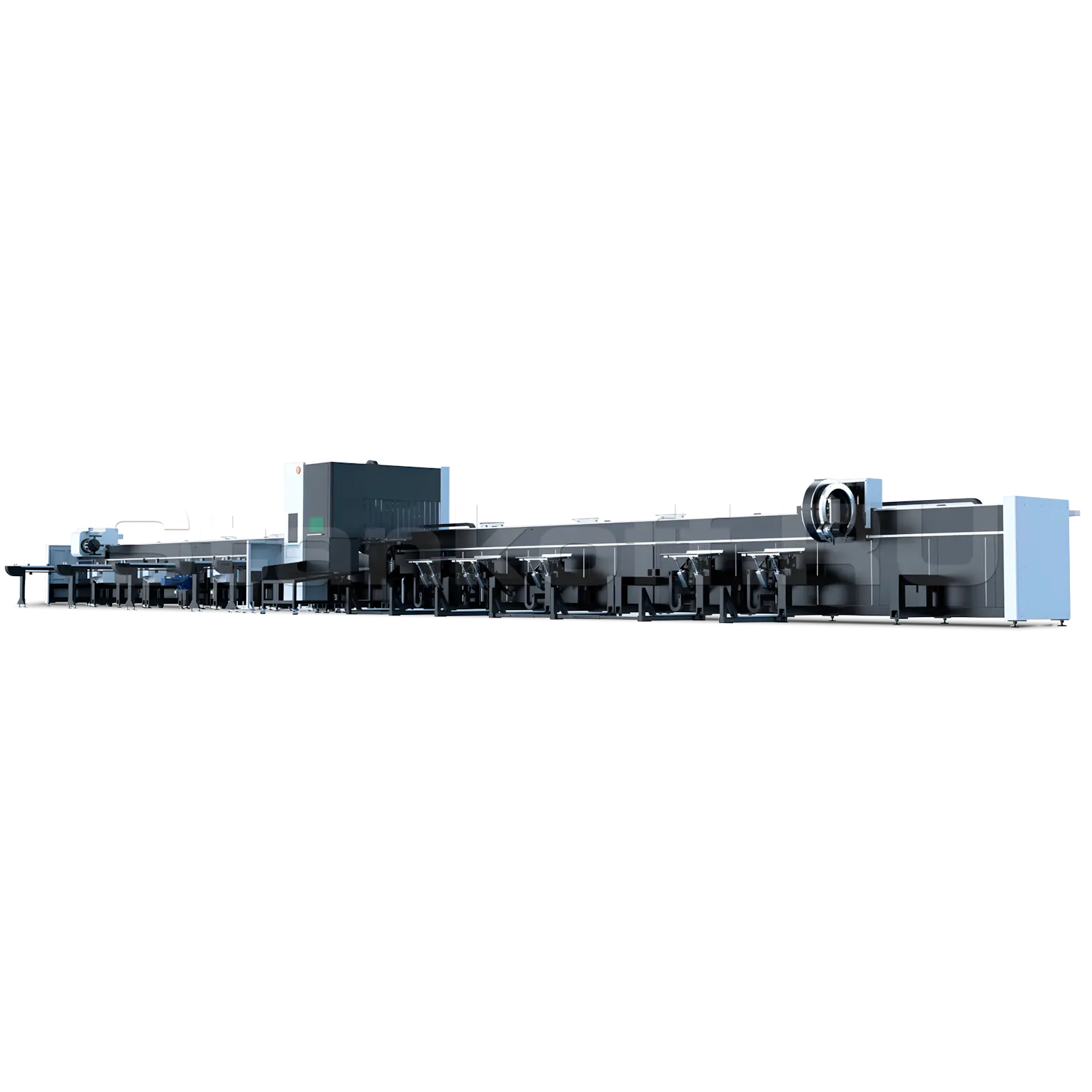

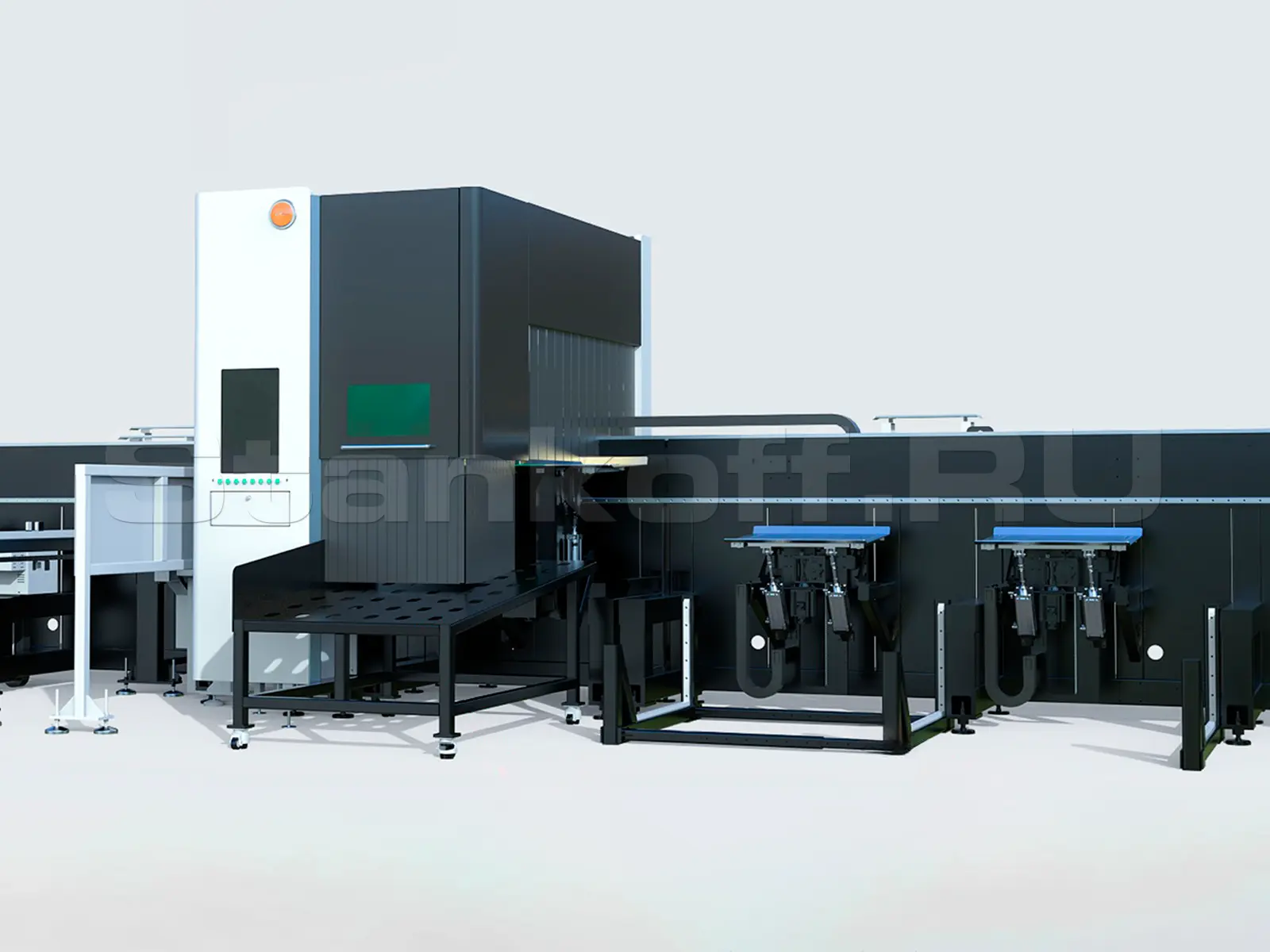

Оптоволоконный лазерный труборез с 3-мя патронами XTC-TX360-1206-3C/12000 Raycus предназначен для высокоточной резки круглых, квадратных, прямоугольных (с точностью реза 0,5 мм) и профильных труб неправильной формы (с точностью реза 0,5 - 0,8 мм) из нержавеющей, углеродистой и легированной стали, алюминия, меди, оцинкованного металла, титана и других материалов. Обрабатывает трубы диаметром от 40 мм до 360 мм и длиной от 3000 мм до 12000 мм. Максимальная длина готовой детали на выходе составляет 6000 мм.

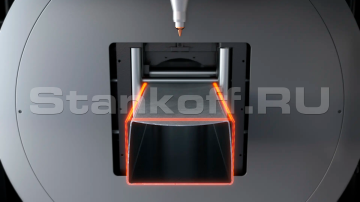

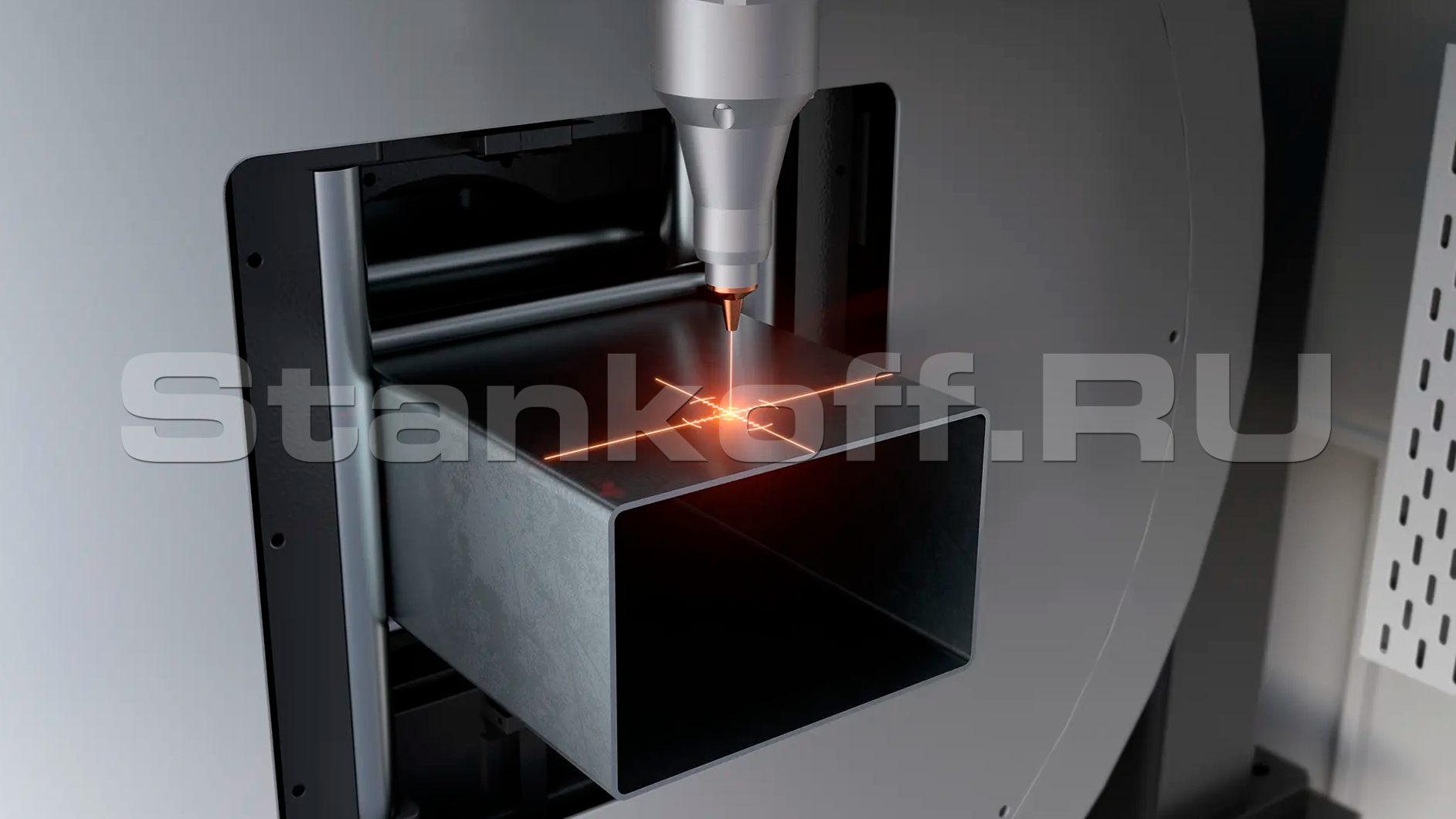

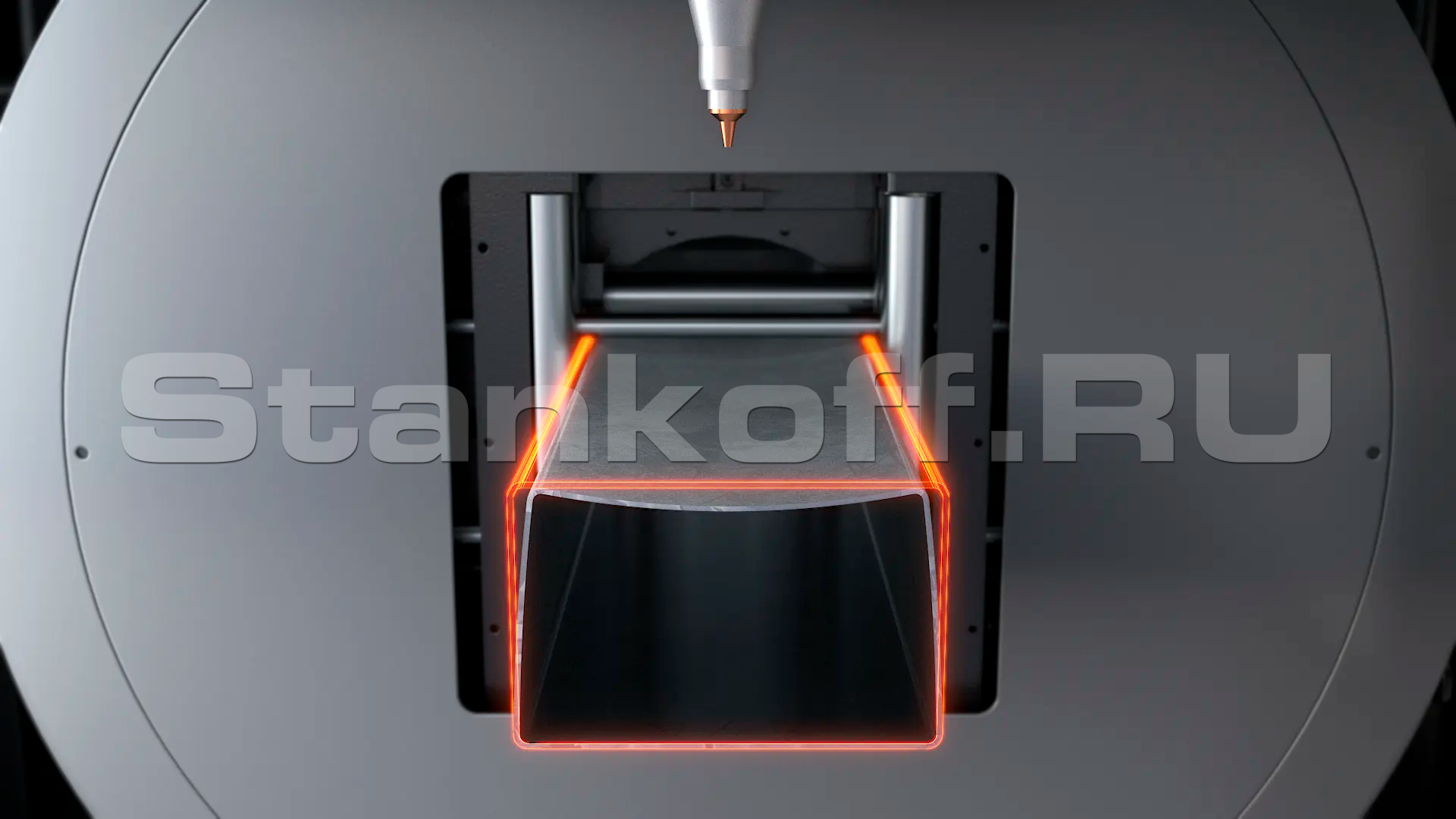

Технология волоконной лазерной резки обеспечивает узкий рез, ровную кромку, минимальную зону термического влияния и позволяет во многих случаях обходиться без дополнительной механической обработки. В стандартной комплектации станок оснащается системой ручной загрузки труб, а в зоне разгрузки установлен сервостол с активной поддержкой, который предотвращает провисание заготовок, повышает стабильность процесса и точность резки длинномерных профилей.
| Режущая голова с автофокусом |
BOCI |
| Зубчатая передача «шестерня-рейка» | XT |
| Высокоточные направляющие | XT |
| Серводвигатели |
Weichuang |
| Редуктор | XT |
| Источник излучения | Raycus |
| Система ЧПУ и софт | TubePro (FSCUT 5000) |
| Водяное охлаждение - чиллер |
Hanli / S&A |
| Электрические компоненты | Siemens |
| Стабилизатор напряжения | |
| Вытяжной вентилятор |

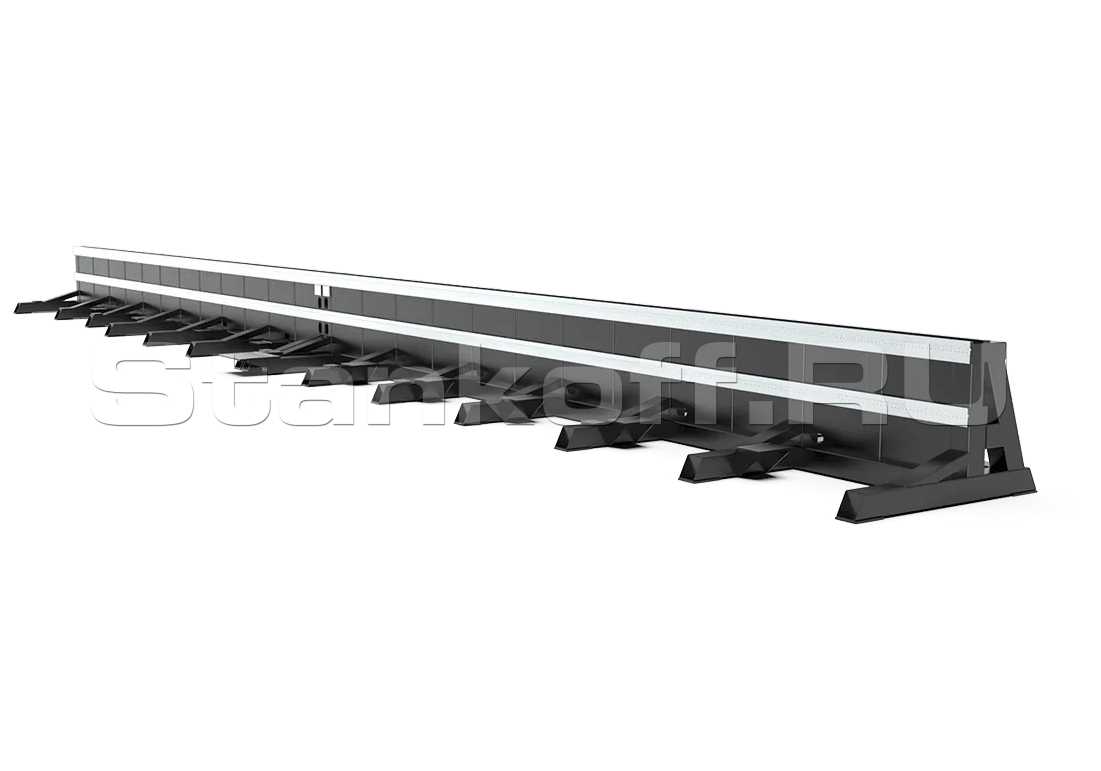

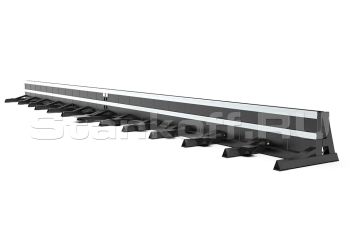

Вертикальная станина из листа и труб
Комбинированная станина сварена из высококачественной листовой стали и стальных труб и подвержена высокотемпературному отжигу. Все сварные швы выполняются исключительно в защитной атмосфере. Данная процедура обеспечивает долгий срок службы станка без механических деформаций.

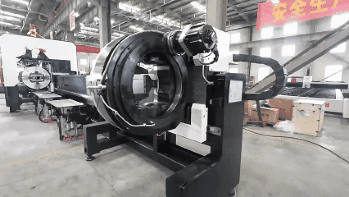

Пневматические зажимные патроны

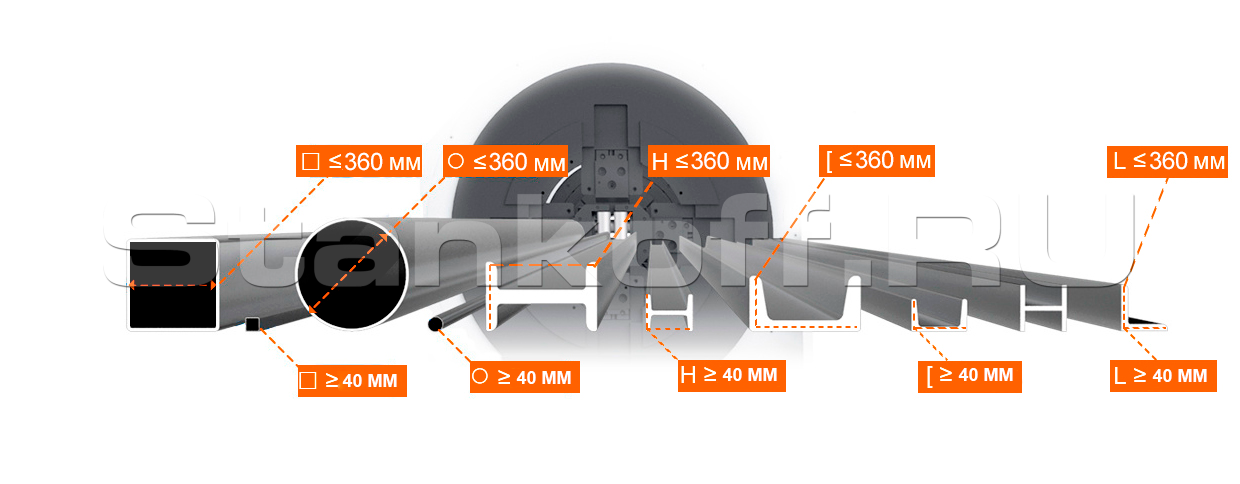

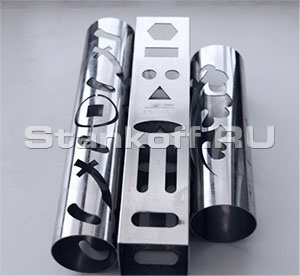

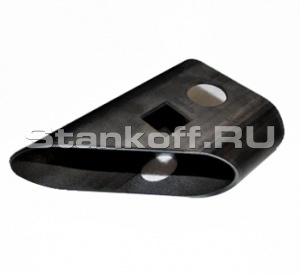

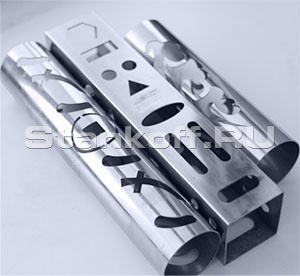

Автоматически центрирующиеся зажимы отлично подходят для закрепления труб, предохраняя от деформаций и позволяя контролировать зажимное усилие. Диаметр труб, которые могут быть зафиксированы в такого рода зажимах, варьируется от 40 до 360 мм. Труборез позволяет раскраивать металлические трубы квадратного, круглого, овального и D-образного сечения, а также позволяет резать полосу, профиля П-, L-, U- образной формы. Высокая надежность и минимальный остаток по трубе. Экономия на материале.

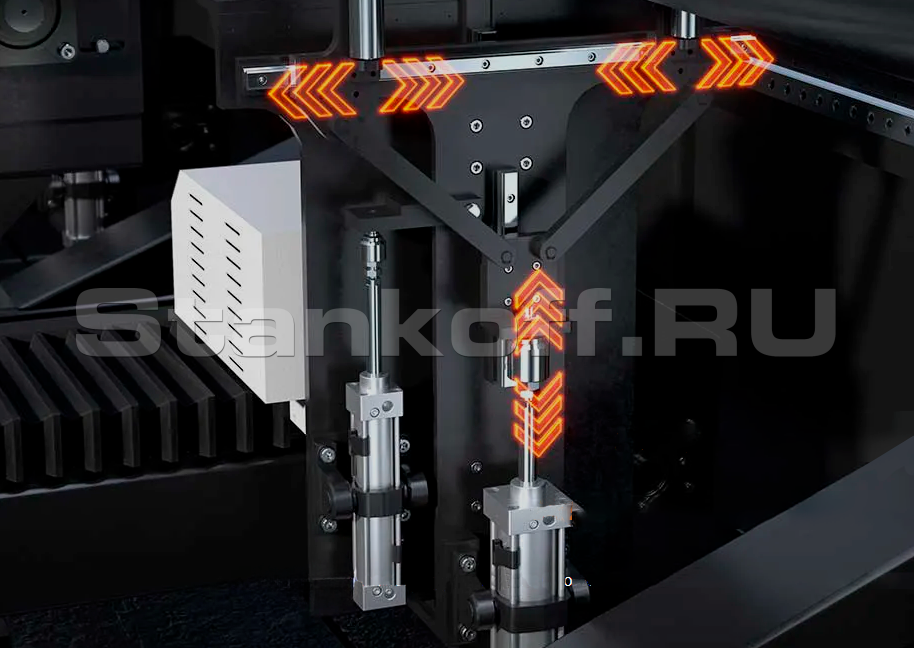

Активная поддержка труб с серводвигателем
Обеспечивает полуавтоматическую загрузку трубы и моментальную регулировку высоты в реальном времени, зависящую от текущей высоты поворота трубы. Способна выдержать трубу длинной до 12000 мм и обеспечить максимальный вес подъема трубы до 1600 кг.

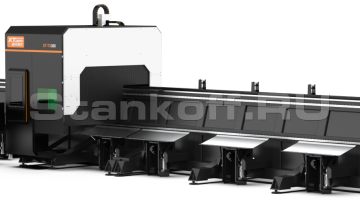

Сервостол
Применяется для автоматической подачи труб круглого и квадратного сечения различной длины, что обеспечивает более высокую эффективность подачи. После завершения процесса резки сервостол автоматически удерживает трубы. Благодаря такой конструкции, предотвращается падение труб на землю, что удобно для последующей выгрузки всей партии труб.

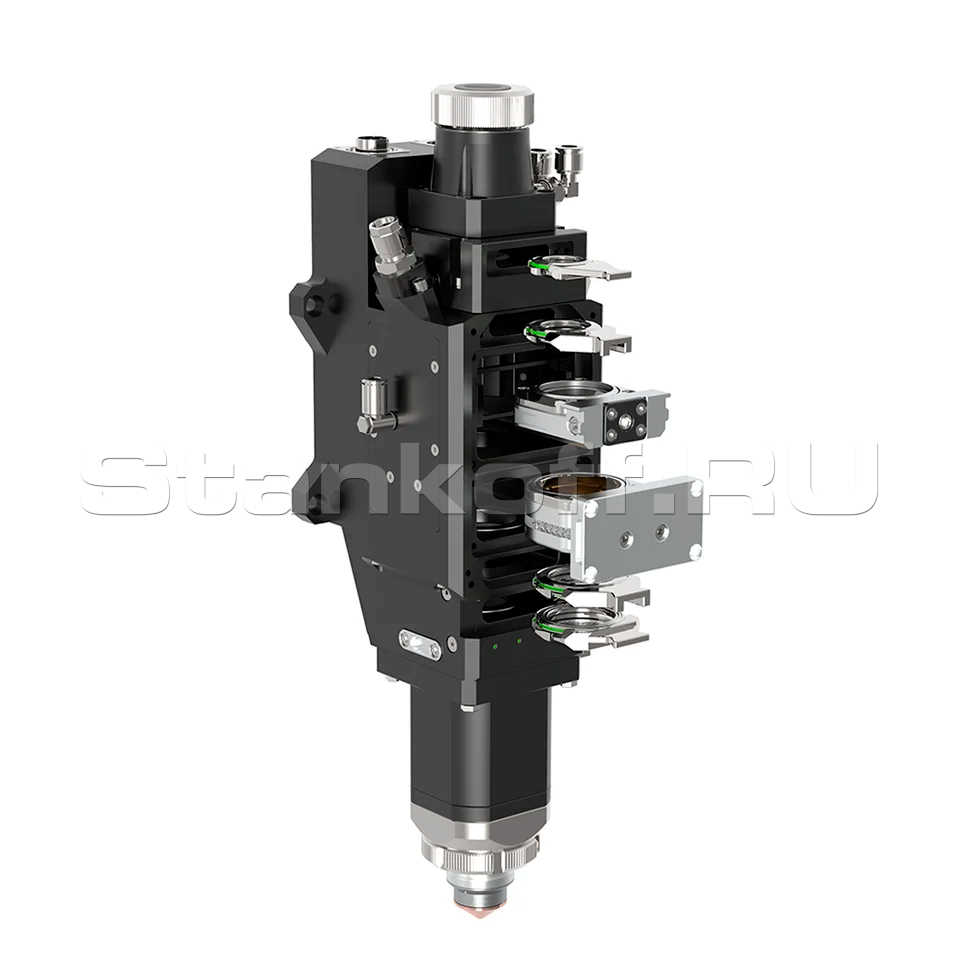

Лазерная режущая голова с автоматической фокусировкой BOCI BLT 4-й серии
Интеллектуальная и экономичная режущая голова с поддержкой резки под углом и стабильной работой в диапазоне мощностей от 8 до 40 кВт. Модель оснащена встроенными датчиками контроля, современной системой автофокусировки, водяным охлаждением сопла и поддерживает резку без шлака; продукция сертифицирована и поставляется с полным комплектом сопроводительной документации.

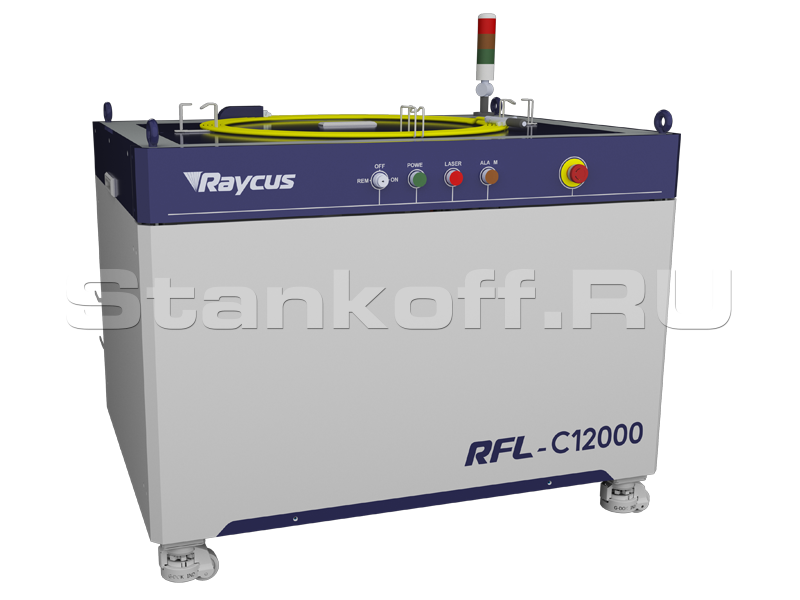

Лазерный источник Raycus
Серия волоконно-оптических лазеров третьего поколения с одним модулем. Бренд №1 в Китае. Запатентованная конструкция для бесперебойной работы и легкого обслуживания. Устойчивый к суровым условиям окружающей среды. Синхронизированное управление лазерным источником. Прямое управление всеми функциями оптоволоконного лазера. Ресурс работы 100 000 моточасов.
Автоматическая система смазки
Все подвижные механизмы станка закрыты защитными кожухами для предотвращения попадания крупно и мелкодисперсной металлической пыли. Для удобства эксплуатации лазерный комплекс оснащён централизованной системой автоматической смазки. Система подаёт смазывающую жидкость в подвижные элементы с заданным давлением и интервалом.

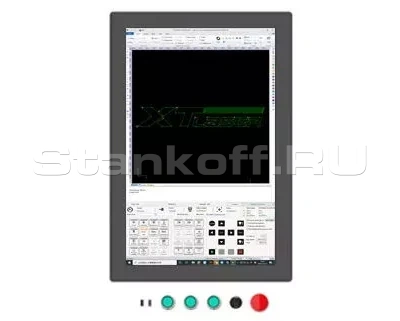

Интеллектуальная система ЧПУ
Простая в эксплуатации даже для новичков.
Дистанционный пульт управления
Позволяет оператору выполнять наиболее востребованные действия, не подходя к ЧПУ. Запуск/остановка программ, обратный ход, увеличение/уменьшение фокусного расстояния, изменение скорости подачи. Позволяет сократить время позиционирования режущей головы на 30%. Дает возможность контролировать раскрой и оперативно реагировать при необходимости.

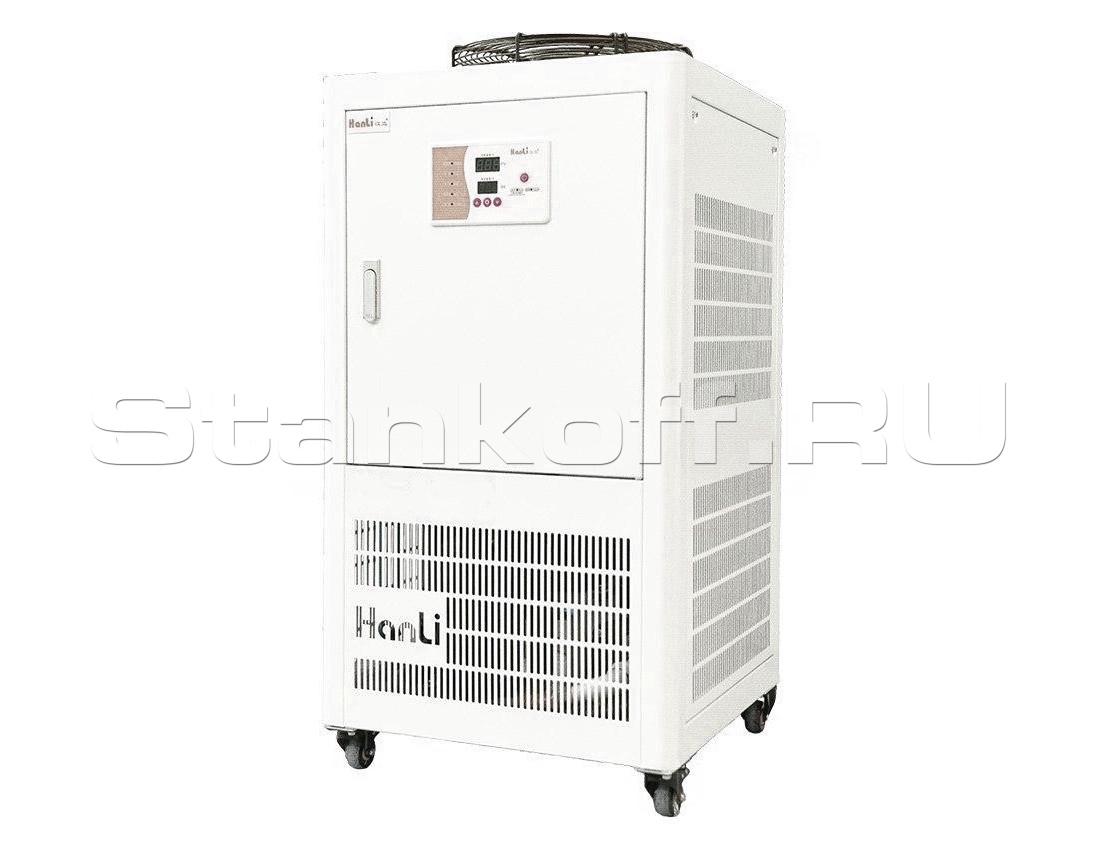

Водяной чиллер
Автоматический чиллер для охлаждения излучателей лазерных станков.

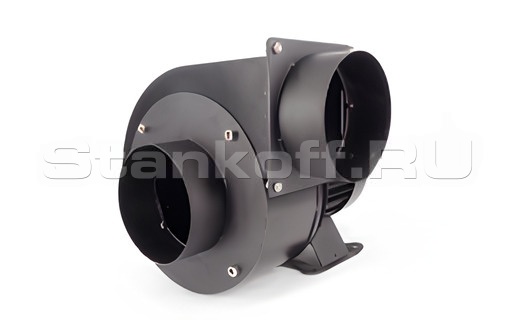

Вытяжной вентилятор
Система вытяжки оснащена центробежным вентилятором мощностью 1,5 кВт, обеспечивающим высокоэффективное локальное удаление дымов и пыли из зоны лазерной резки.

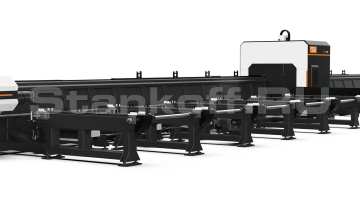

Полуавтоматическая система погрузки труб
Позволяет загружать трубы круглого и квадратного сечения от 3 000 мм до 12 000 мм и диаметром до 360 мм.
Полуавтоматическая система выгрузки труб
Позволяет выгружать трубы от 3 000 мм до 6 000 мм и диаметром до 360 мм.

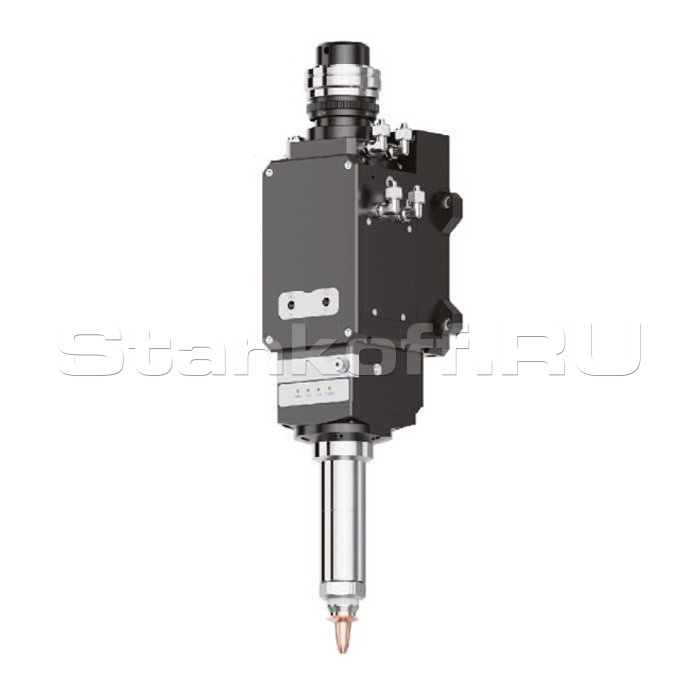

Поворотная режущая голова с автоматической фокусировкой BOCI BLT
Разработана специально для резки труб и 3D резки. Ее конструкция обеспечивает качественную резку труб сложной формы и фасок с поворотом на 45 градусов, а также защиту оптоволокна от перегибов при наклоне. Инновационная система обратной связи отслеживает качество резки в реальном времени, автоматически возвращая головку при непрорезе и корректируя давление режущего газа.| Тип газа | Качество | Чистота газа,% | Содерж-е азота и аргона(N2 +Ar),‰ | Содерж-е воды (H2O),‰ |
| Кислород O2 | 3,5 | ≥99,95 | ≤500 | ≤5 |
| Тип газа | Качество | Чистота газа,% | Содерж-е кислорода(O2),‰ | Содерж-е воды (H2O),‰ |
| Азот N2 | 4,5 | ≥99,995 | ≤10 | ≤5 |
| Азот N2 | 5 | ≥99,999 | ≤3 | ≤5 |
Имеет простое управление, ориентированное на пользователя. Реализованы функции, существенно упрощающие и оптимизирующие процесс раскроя. Это такие функции как:
Автоматическое размещение перемычек по контуру раскроя. Благодаря данной опции готовое изделие не выпадает после раскроя, а также предотвращает разворот детали перпендикулярно заготовке. Актуально для изготовления декоративных деталей из нержавеющей стали, где царапины недопустимы.
экономия энергии и экологичность. Коэффициент фотоэлектрического преобразования составляет 25% — 30%. Расход электроэнергии составляет 20%—30% от общего расхода станка с СО2 лазерами. Волоконная линия передачи не требует отражающей линзы, тем самым снижая расходы на техобслуживание и текущий ремонт;
в соответствии с современными требованиями эргономики. Компактная конструкция, легко адаптируемая к производственным требованиям. Все установки спроектированы с помощью CAD, CAM и CAE – это технологии, состоящие в использовании компьютерных систем для анализа геометрии, моделирования и изучения поведения продукта для усовершенствования и оптимизации его конструкции;
для чертежей резки с автоматически регулируемой скоростью подачи и выходной мощностью для каждого изготавливаемого с помощью ЧПУ изделия;
высокая скорость резки, качественный рез, быстрая перенастройка на различные толщины;
простая и безопасная система смены сопел с сохранением центрирования луча, быстрая замена защитного стекла, автоматический контроль высоты резки, система аварийного оповещения;
Производитель:
XTLASER
Родина бренда: Китай
| Лазерный источник | |
| Мощность лазера, Вт | 12000 |
| Источник излучения | Raycus |
| Параметры обработки | |
| Толщина резки (нерж. сталь), мм | 15 |
| Толщина резки (углерод. сталь), мм | 25 |
| Минимальный диаметр круглых труб, мм | 40 |
| Максимальный диаметр круглых труб, мм | 360 |
| Минимальные стороны обработки квадрата, мм | 40 |
| Максимальные стороны обработки квадрата, мм | 360 |
| Максимальная длина заготовки (трубы), мм | 12000 |
| Минимальный остаток по трубе, мм | 0 |
| Максимальный остаток по трубе, мм | 450 |
| Максимальный вес трубы, кг | 1600 |
| Зона погрузки | |
| Минимальная длина трубы, мм | 3000 |
| Максимальная длина трубы, мм | 12000 |
| Зона разгрузки | |
| Тип поддержки трубы | Активная; Стол поддержки |
| Максимальная длина трубы, мм | 6000 |
| Исполнение | |
| Тип патрона | Пневматические |
| Количество патронов, шт | 3 |
| Диаметр патрона, мм | 360 |
| Крепление патрона к станине | Вертикальное |
| Скоростные характеристики | |
| Максимальная скорость вращения патрона, об/мин | 60 |
| Макс.скорость перемещений, м/мин | 60 |
| Ускорение, G | 0,6 |
| Мощность сервоприводов по оси X, Вт | 1300 |
| Мощность сервоприводов по оси Y, Вт | 4400 |
| Мощность сервоприводов по оси Y2, Вт | 4400 |
| Мощность сервоприводов по оси Z, Вт | 750 |
| Мощность сервоприводов по оси W1, Вт | 4400 |
| Мощность сервоприводов по оси W2, Вт | 4400 |
| Точность позиционирования (X, Y, Z), мм | ±0,05 |
| Точность повторного позиционирования (X,Y,Z), мм | ±0,02 |
| Программно-аппаратные характеристики | |
| Программное обеспечение | TubePro (FSCUT 5000) |
| Диагональ монитора, дюйм | 24 |
| Электропитание | |
| Мощность вытяжного вентилятора, кВт | 1,5 |
| Габаритные параметры | |
| Ширина станка, мм | 4000 |
| Высота станка, мм | 2970 |
| Вес нетто, кг | 16000 |
