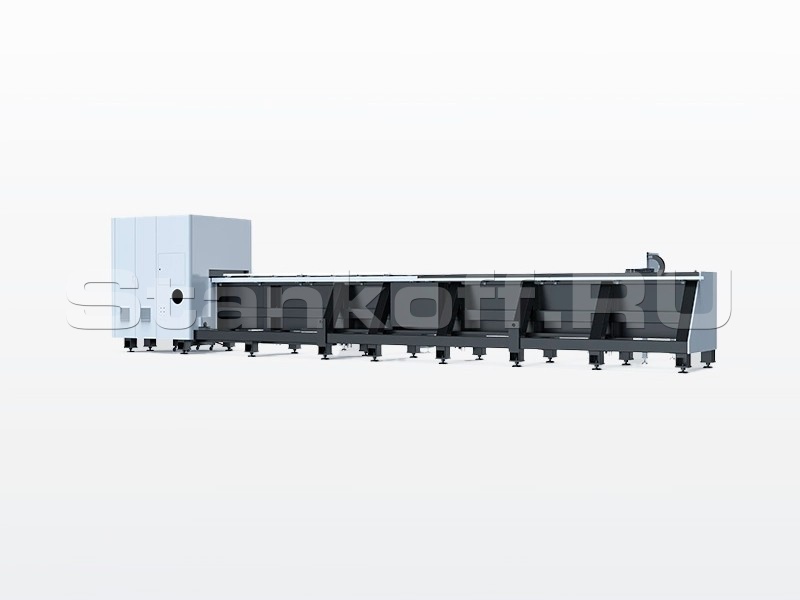

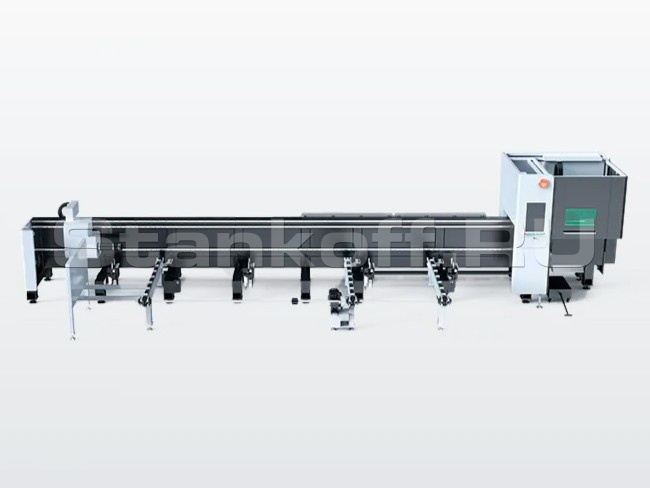

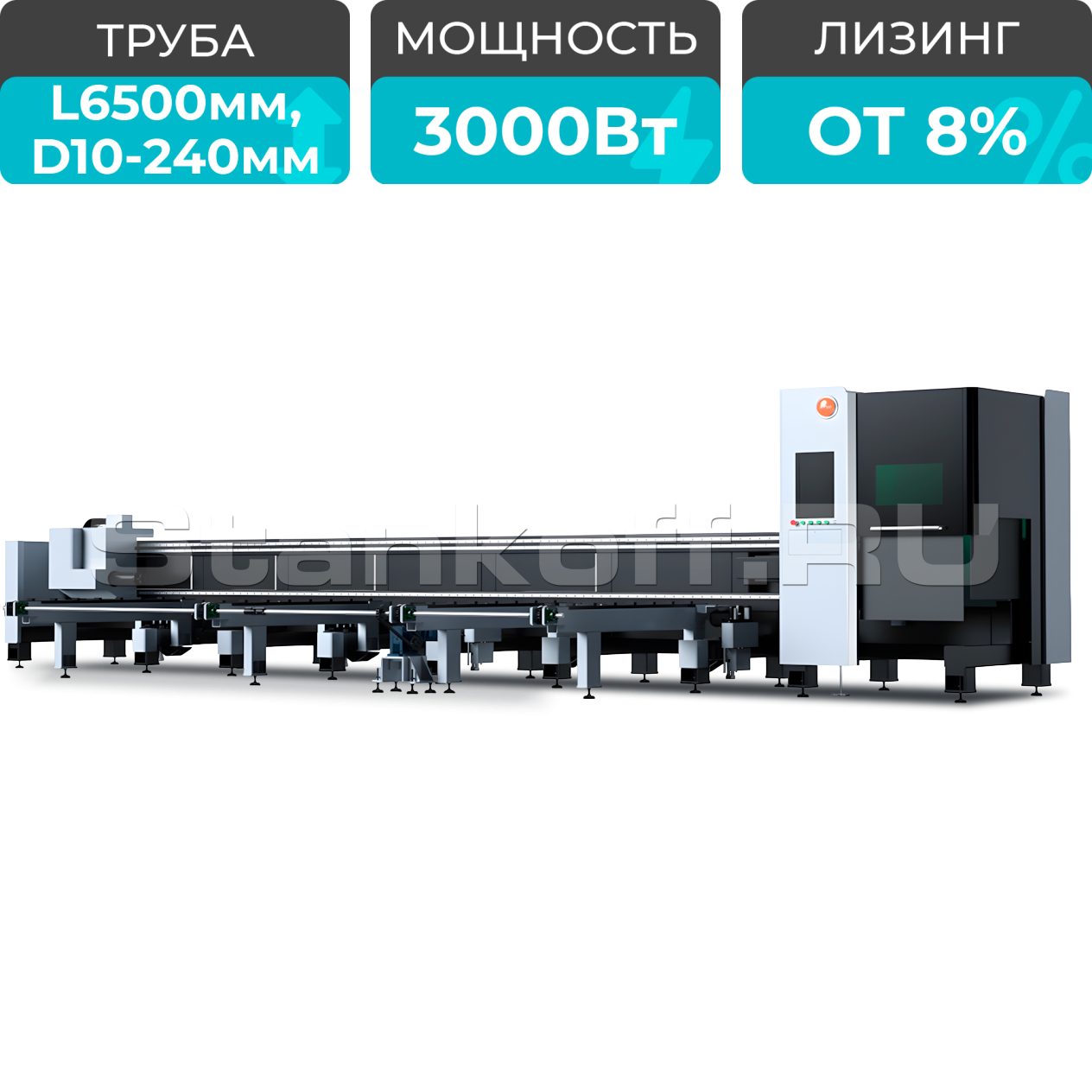

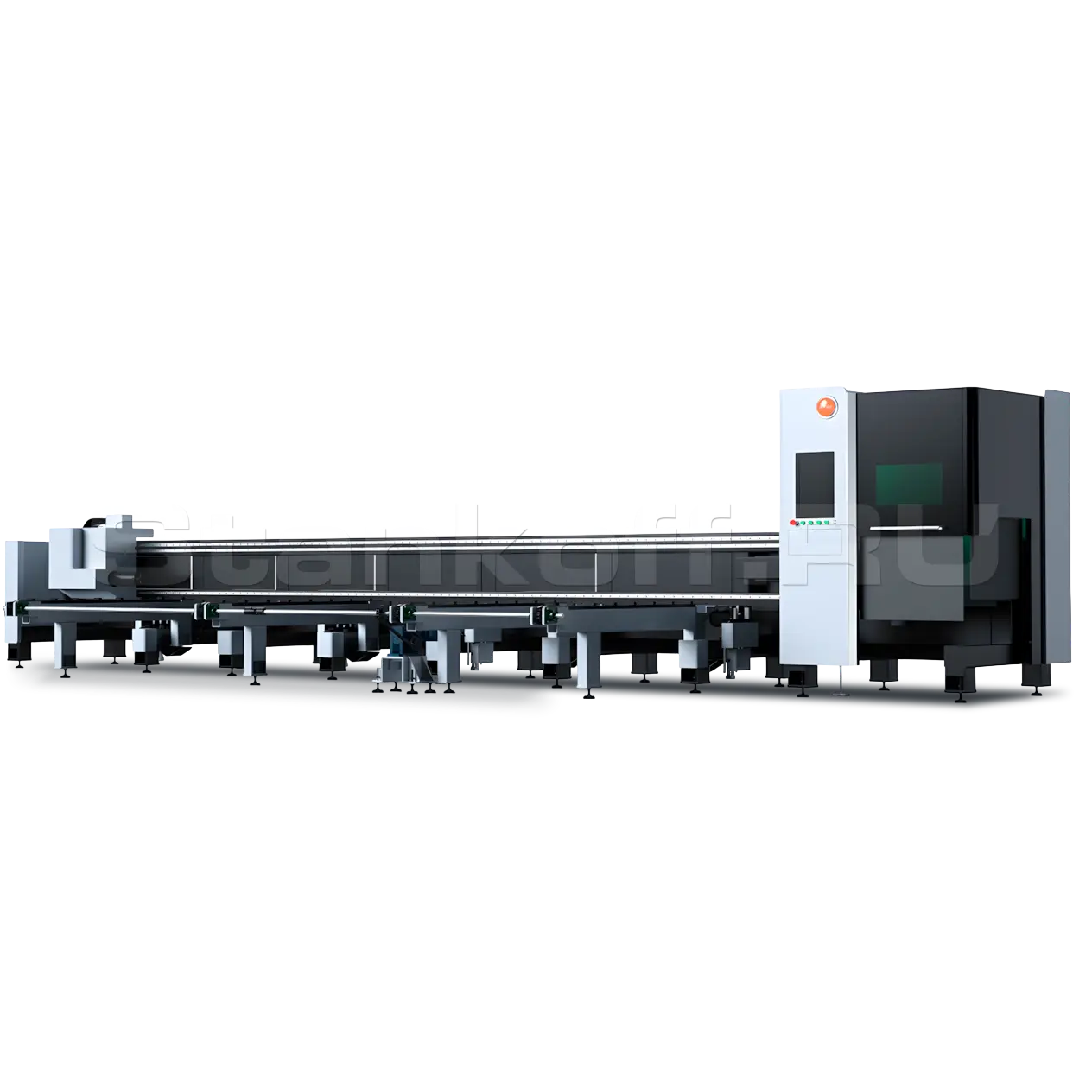

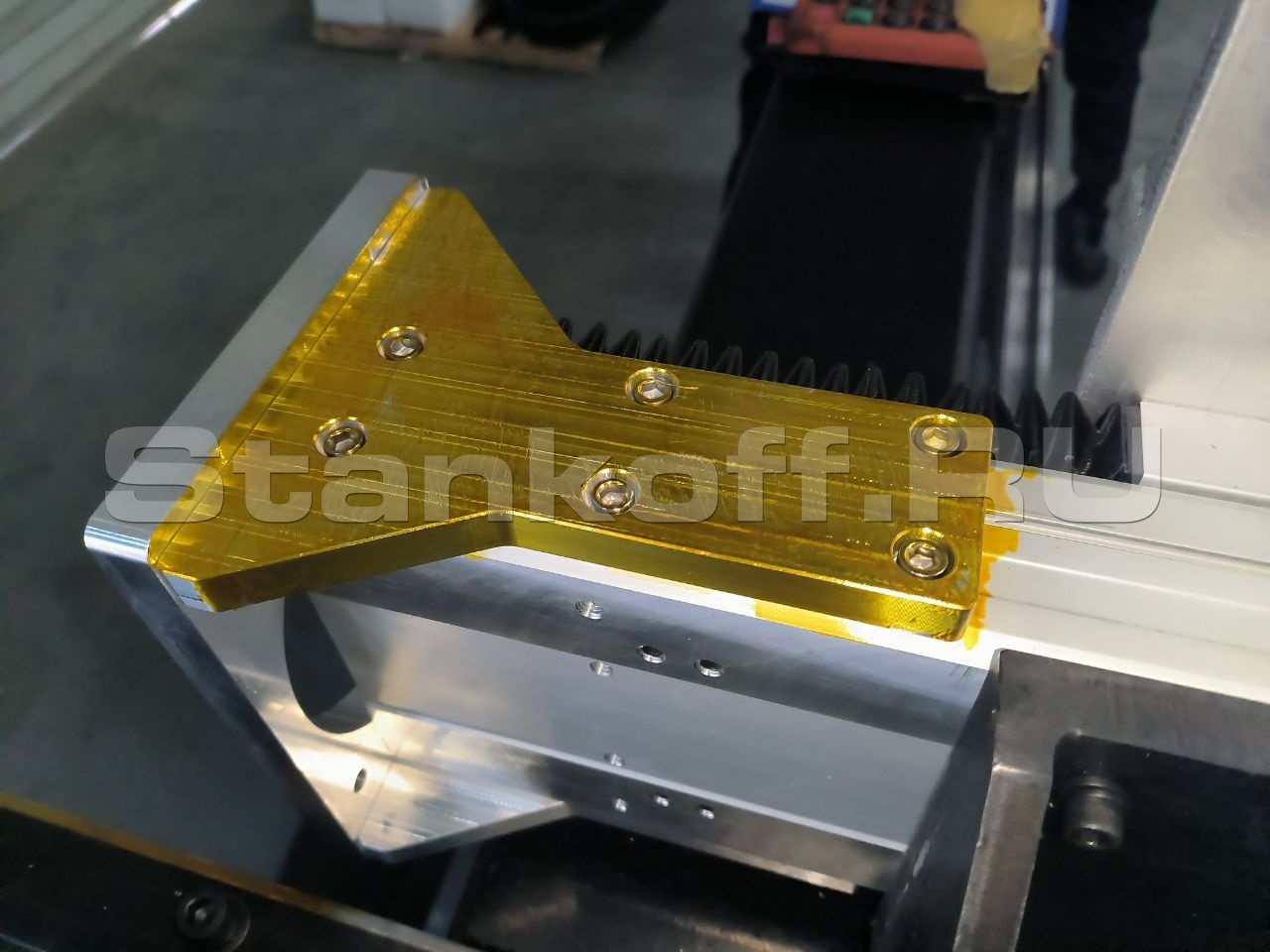

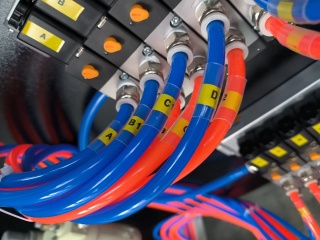

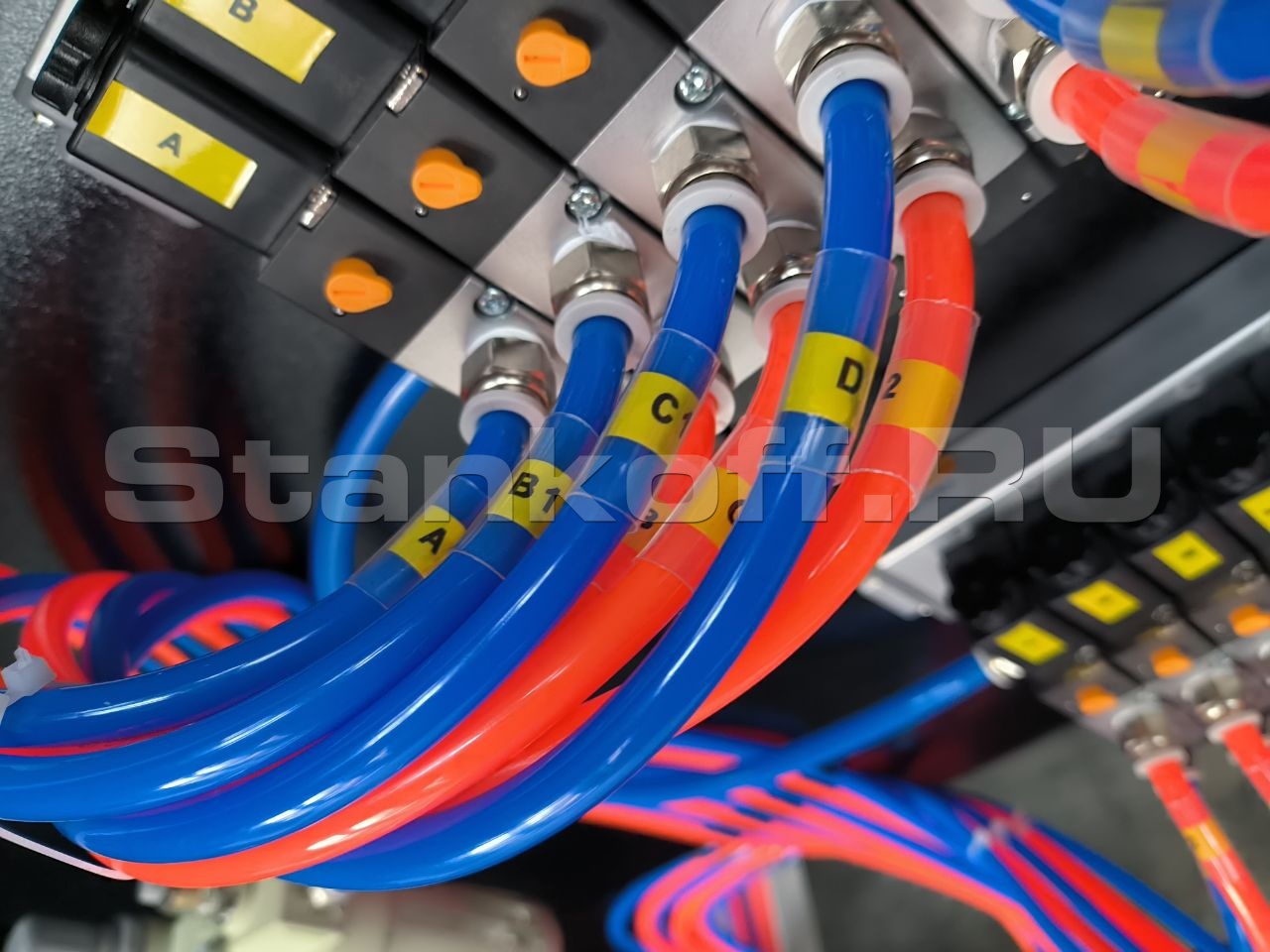

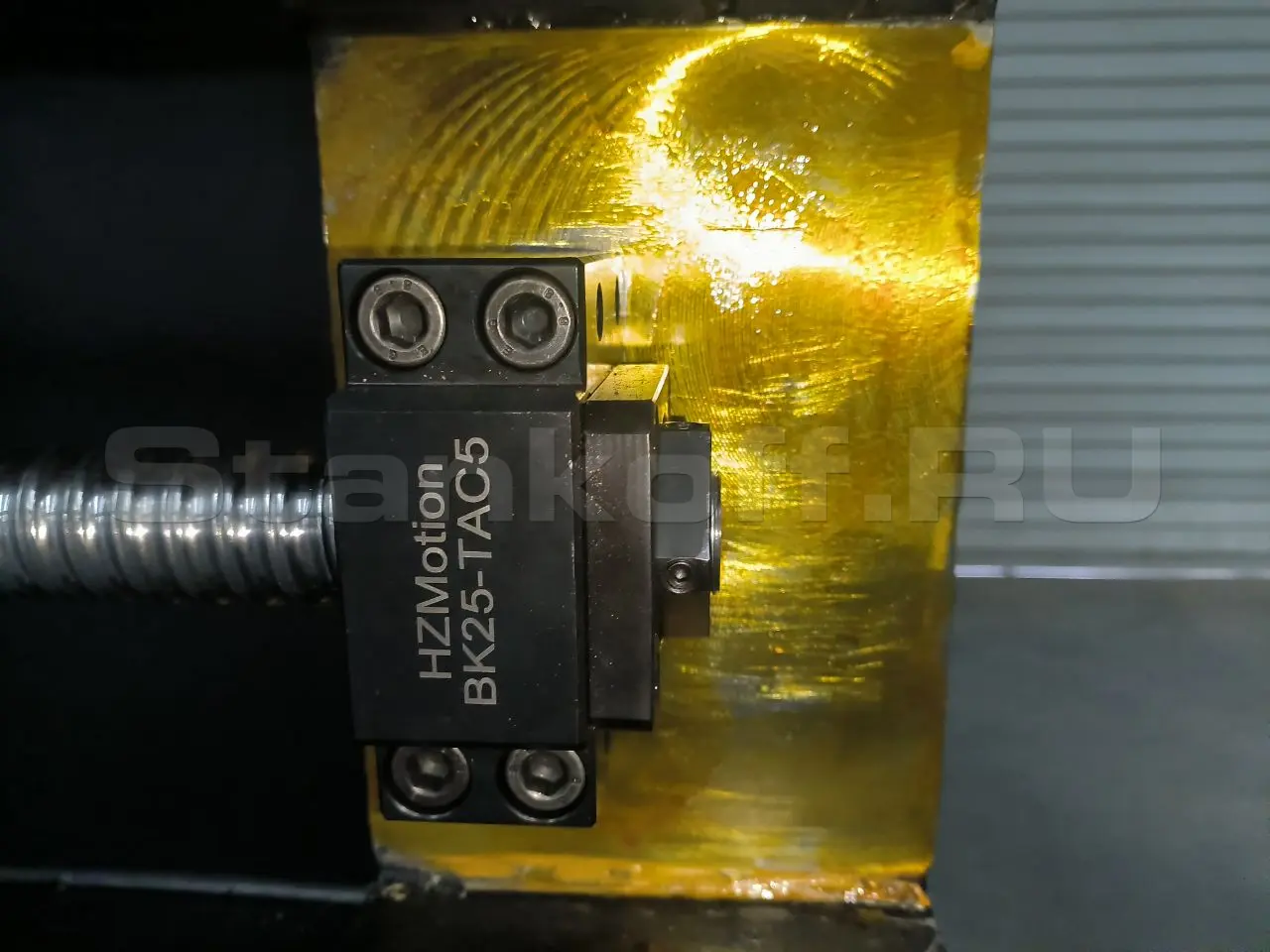

Оптоволоконный труборез с горизонтальным креплением XTC-TK240-6/3000 Raycus является практичным решением для предприятий, которым нужен станок для обработки труб из нержавеющей и углеродистой стали с хорошим сочетанием производительности, удобства загрузки и универсальности. Станок рассчитан на обработку круглых, квадратных, прямоугольных труб и иных профилей L,H,U в диапазоне от 10 до 240 мм, поддерживает обработку труб длиной от 3000 до 6000 мм и комплектуется лазерным источником Raycus мощностью 6000 Вт. Максимальная длина готовой детали на выходе составляет 1000 мм.
Преимуществом является то, что полуавтоматическая система загрузки интегрирована в станок, а конструкция выполнена с двумя патронами. Такая компоновка упрощает подачу труб, делает работу удобнее при серийной резке и помогает выбрать станок под стабильное производство без перехода на более сложные и дорогие решения.

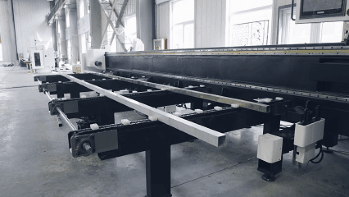

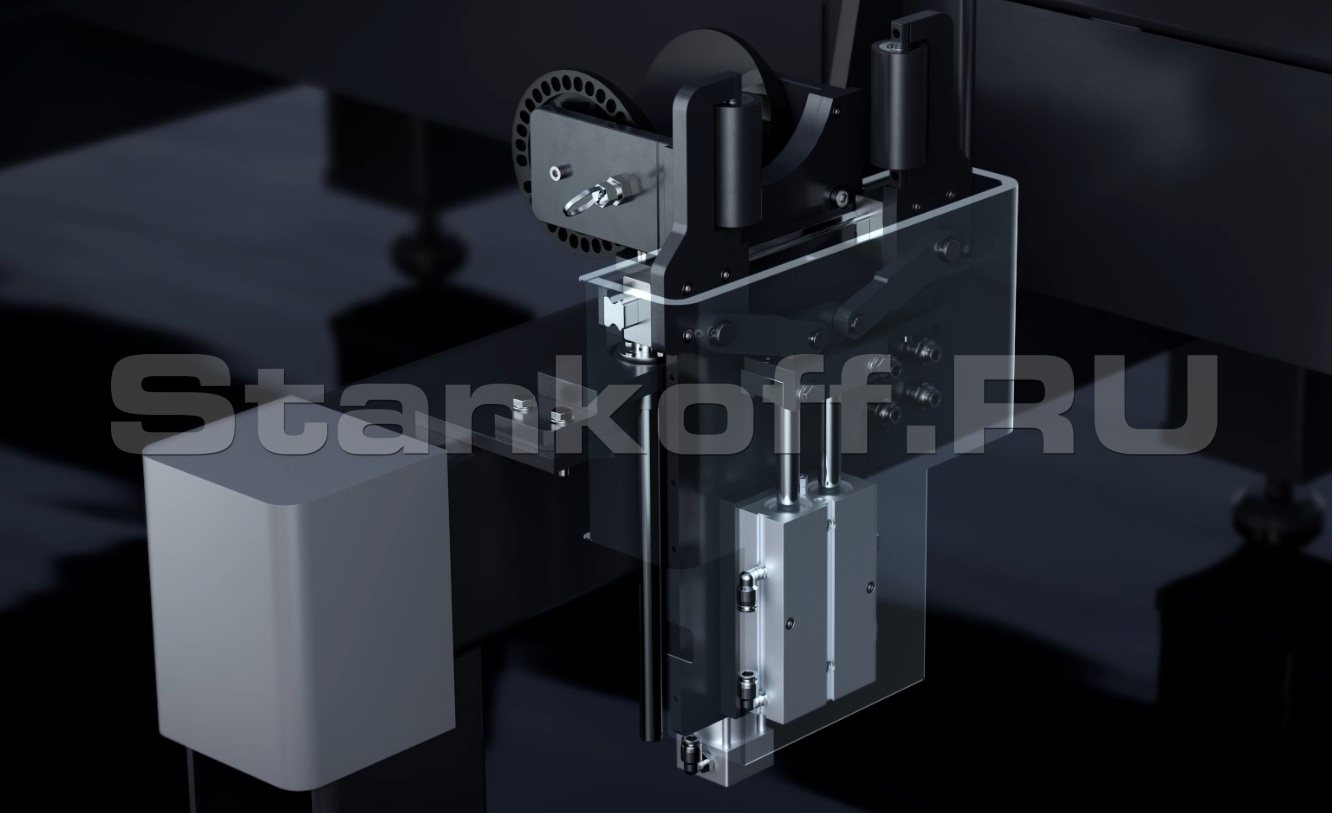

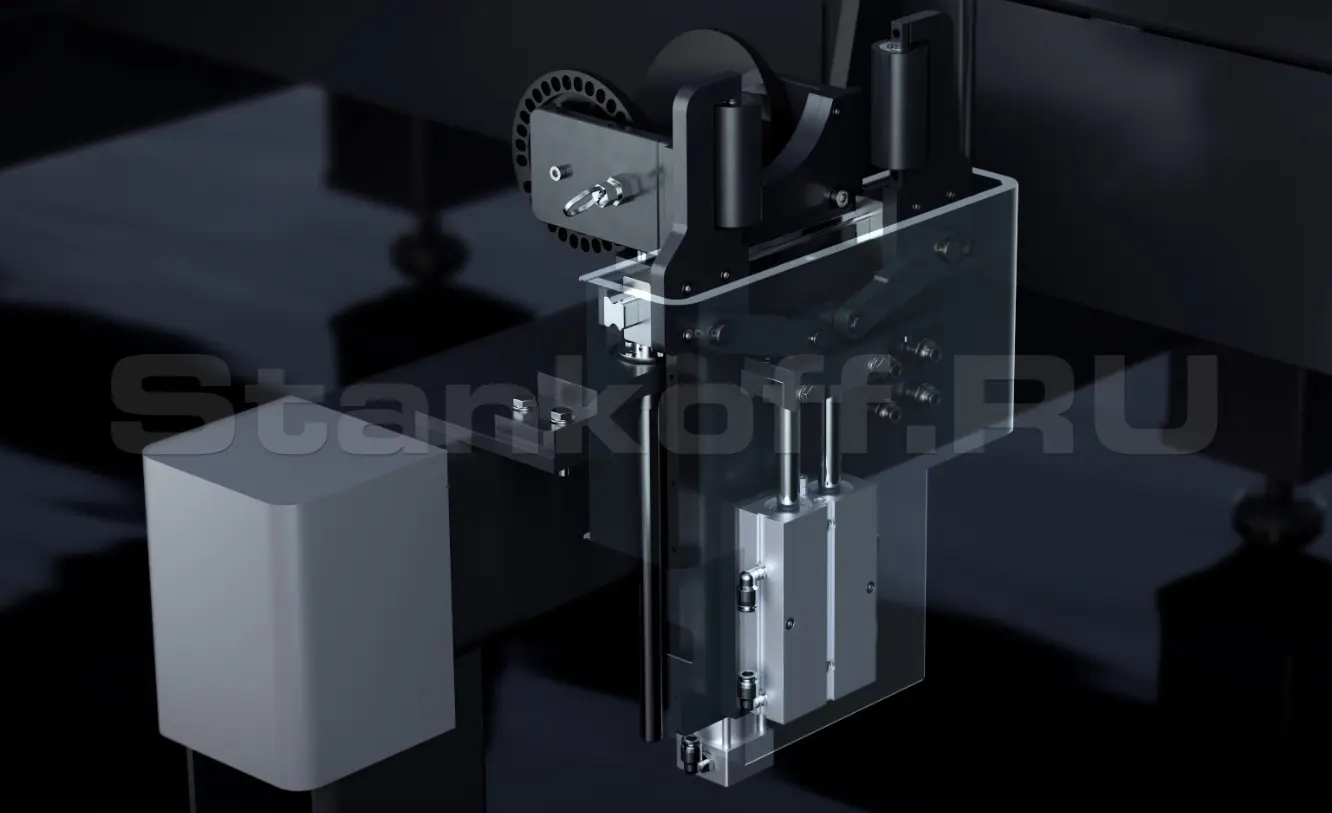

Полуавтоматическая система загрузки

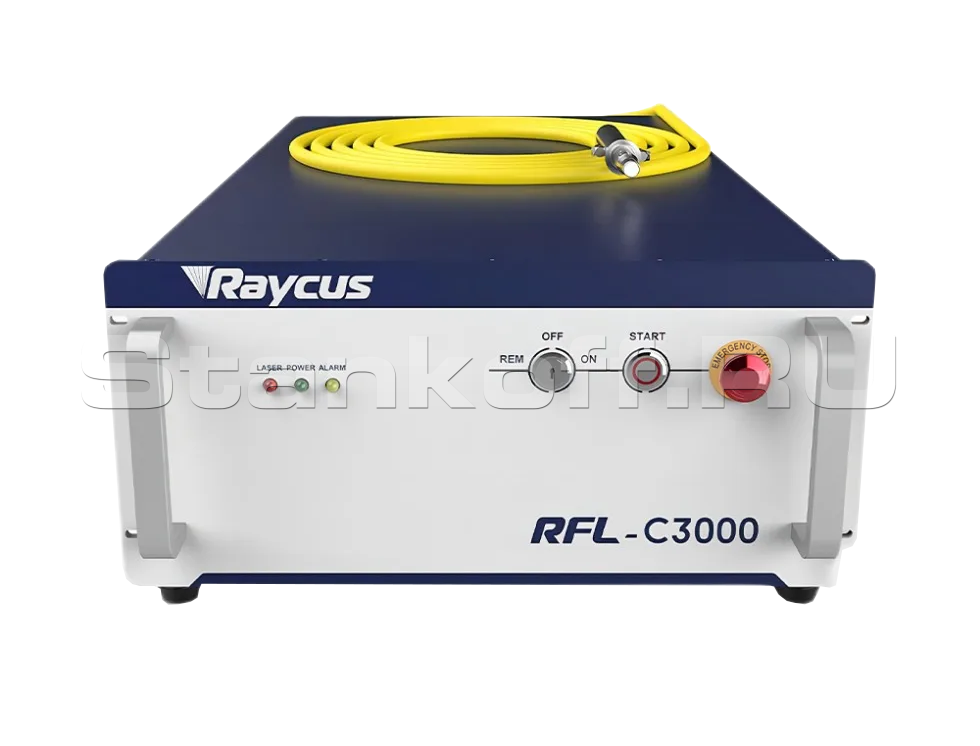

Лазерный источник Raycus 3 кВт

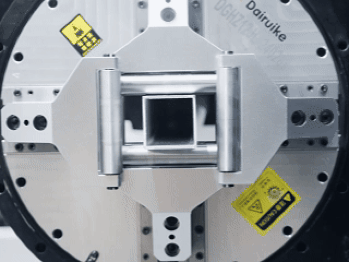

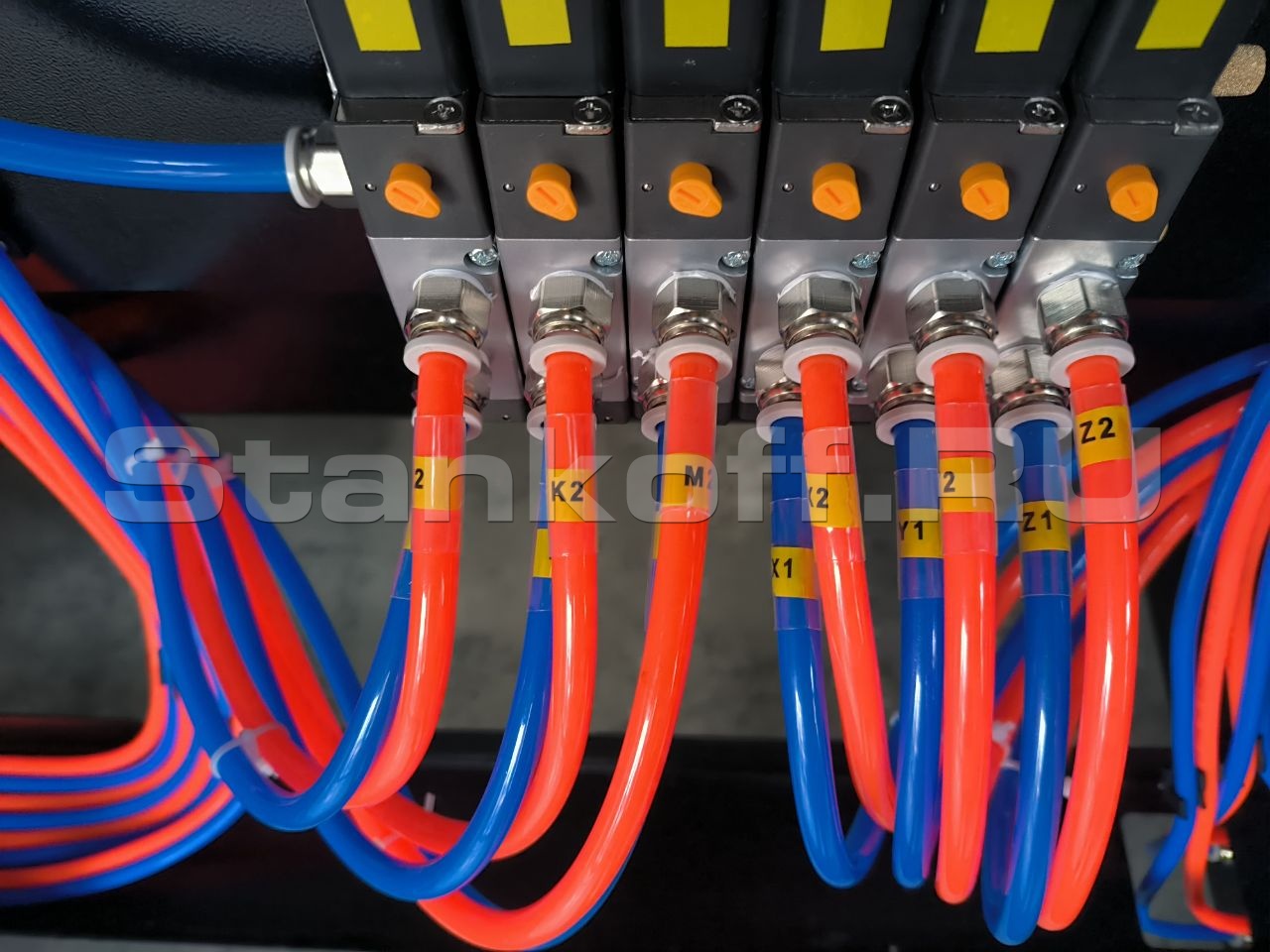

Пневматический зажимной патрон
Ролики поддержки с центрирующим зажимом

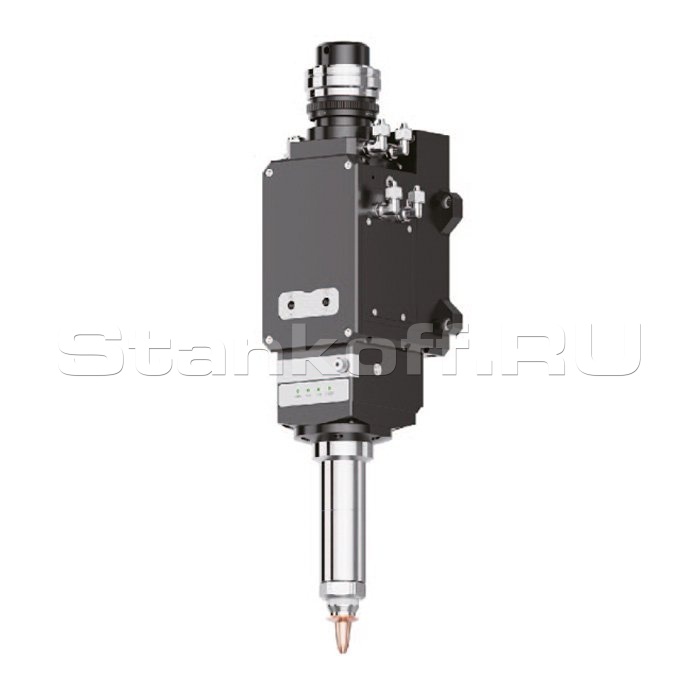

Лазерная голова с автофокусом BOCI BLT 4-й серии

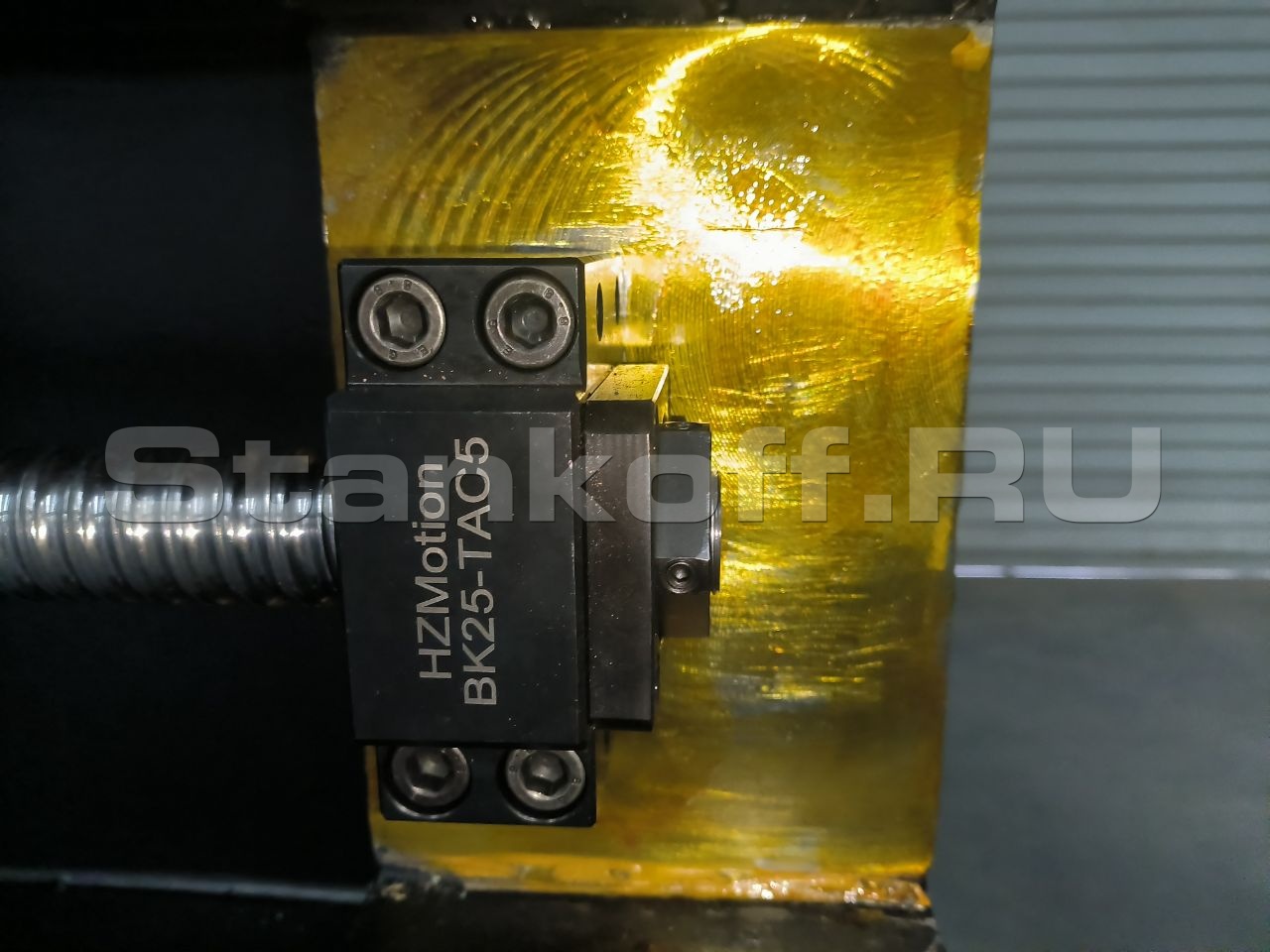

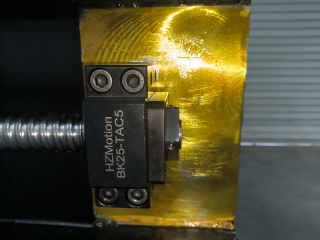

Серводвигатели Veichi
Водяной чиллер Hanli/S&A

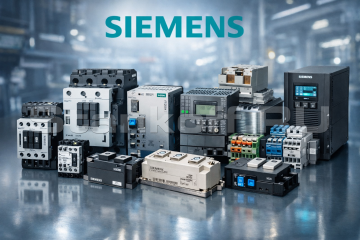

Электрокомпоненты Siemens

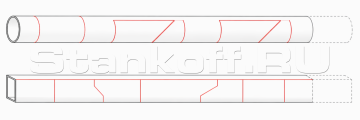

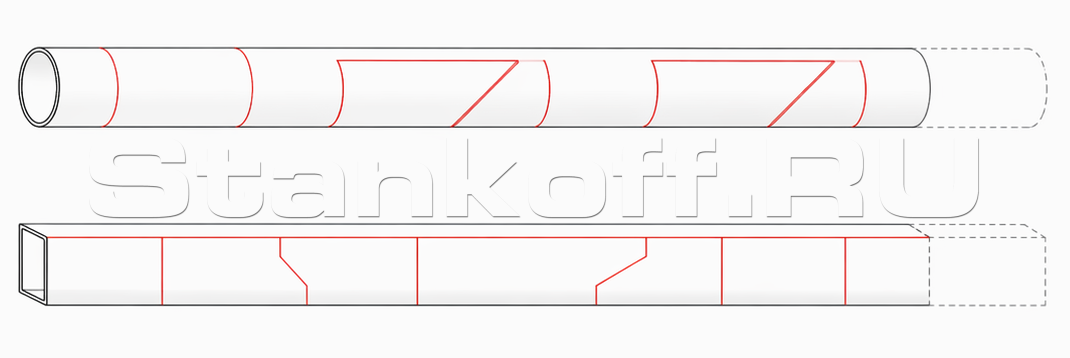

Программное обеспечение для раскроя TubesT

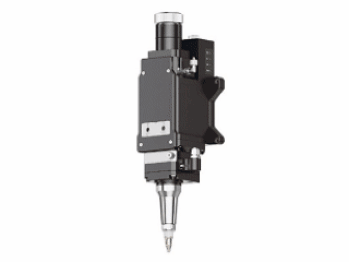

Лазерная голова BOCI BLT 4-й серии с наклоном

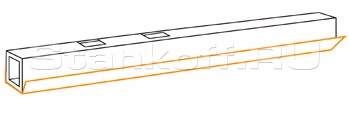

| Модель |  Круглая труба |
 Квадратная труба |
 Прямоугольная труба |
 Овальная труба |
 H / двутавр |
 Швеллер |
 Равнополочный уголок |
 Неравнополочный уголок |
 Полоса |
|---|---|---|---|---|---|---|---|---|---|
| Остаток трубы | 60 мм | 60 мм | 60 мм | 60 мм | 60 мм | 60 мм | 30 мм | 60 мм | 60 мм |
| T160 | a:10-160мм | a:10-160мм | a:10-160мм b:10-160мм |
a:10-160мм b:10-160мм |
≤15 a:10-150мм b:10-150мм |
≤15 | a:10-150мм b:10-150мм |
a:10-150мм b:10-150мм |
a:10-160мм b:10-160мм |
| T240 | a:10-240мм | a:10-240мм | a:10-240мм b:10-240мм |
a:10-240мм b:10-240мм |
≤22 a:10-220мм b:10-220мм |
≤22 | a:10-220мм b:10-220мм |
a:10-220мм b:10-220мм |
a:10-240мм b:10-240мм |
| T360 | a:20-360мм | a:20-360мм | a:20-360мм b:20-360мм |
a:20-360мм b:20-360мм |
≤34 a:20-340мм b:20-340мм |
≤34 | a:20-340мм b:20-340мм |
a:20-340мм b:20-340мм |
a:20-360мм b:20-360мм |
TubePro предназначен для профессиональной резки труб и обработки профилей различной формы. Система совместима с программным обеспечением TubesT для раскладки, поддерживает построение сложных траекторий резки и подходит как для типовых, так и для нестандартных производственных задач. Помимо стандартных труб, TubePro позволяет изготавливать и обрабатывать профили произвольной формы.

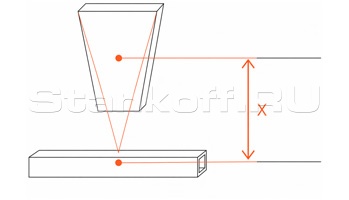

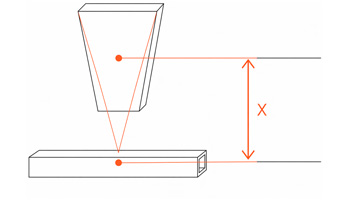

| Автоматический поиск центра трубы |  |
Система автоматически обнаруживает и корректирует отклонение трубы от оси вращения патрона, обеспечивая высокую точность резки. |

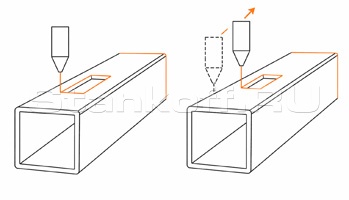

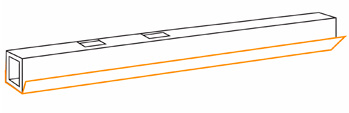

| Фиксированная точка начала резки |  |
Поддержка фиксированной и плавающей нулевой точки. Позволяет начинать резку от любого положения трубы — удобно при обработке обрезанных заготовок. |
| Поддержка заготовки |  |
Управление держателями для длинных труб с функцией сигнализации. Может использоваться для разгрузки деталей. |

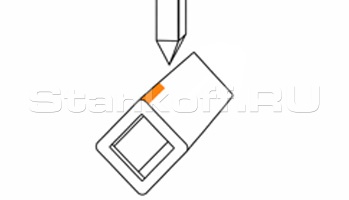

| Оптимальная резка углов |  |
Автоматическая настройка давления газа, мощности лазера и рабочего цикла для чистого и качественного реза в углах. |

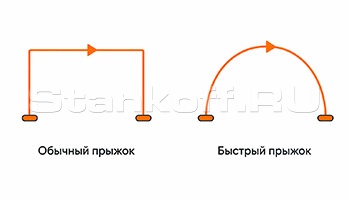

| Быстрый прыжок |  |
TubePro оптимизирует путь подъема лазерной головки и поддерживает движения осей XYB, пока лазерная головка перемещается по следующей траектории для достижения высокой эффективности производства. |
| Лазерный источник | |
| Мощность лазера, Вт | 3000 |
| Источник излучения | Raycus |
| Параметры обработки | |
| Диаметр круглых труб, мм | 10 – 240 |
| Стороны обработки квадрата, мм | 10 – 240 |
| Максимальный длина прямоугольного профиля, мм | 240 |
| Максимальный вес труб, кг | 300 |
| Минимальный остаток по трубе (прямой рез), мм | 60 |
| Толщина резки (нерж. сталь), мм | 6 |
| Толщина резки (углерод. сталь), мм | 10 |
| Зона погрузки | |
| Система погрузки | полуавтоматическая |
| Минимальная длина трубы, мм | 3000 |
| Максимальная длина трубы, мм | 6000 |
| Зона разгрузки | |
| Приемный стол | Нет |
| Максимальная длина готовой детали, мм | 1000 |
| Исполнение | |
| Тип патрона | Пневматические |
| Количество патронов, шт | 2 |
| Крепление патрона к станине | Горизонтальное |
| Наклонная голова | Нет |
| Количество поддерживающих роликов, шт | 3 |
| Скоростные характеристики | |
| Максимальная скорость вращения патрона, об/мин | 100 |
| Максимальная скорость холостого хода по оси Y, м/мин | 120 |
| Ускорение, G | 1 |
| Мощность сервоприводов по оси X, Вт | 850 |
| Мощность сервоприводов по оси Y, Вт | 2900 |
| Мощность сервоприводов по оси Z, Вт | 750 |
| Мощность сервоприводов по оси W1, Вт | 2900 |
| Мощность сервоприводов по оси W2, Вт | 1800 |
| Точность позиционирования, мм | ±0,03 |
| Точность повторного позиционирования, мм | ±0,03 |
| Программно-аппаратные характеристики | |

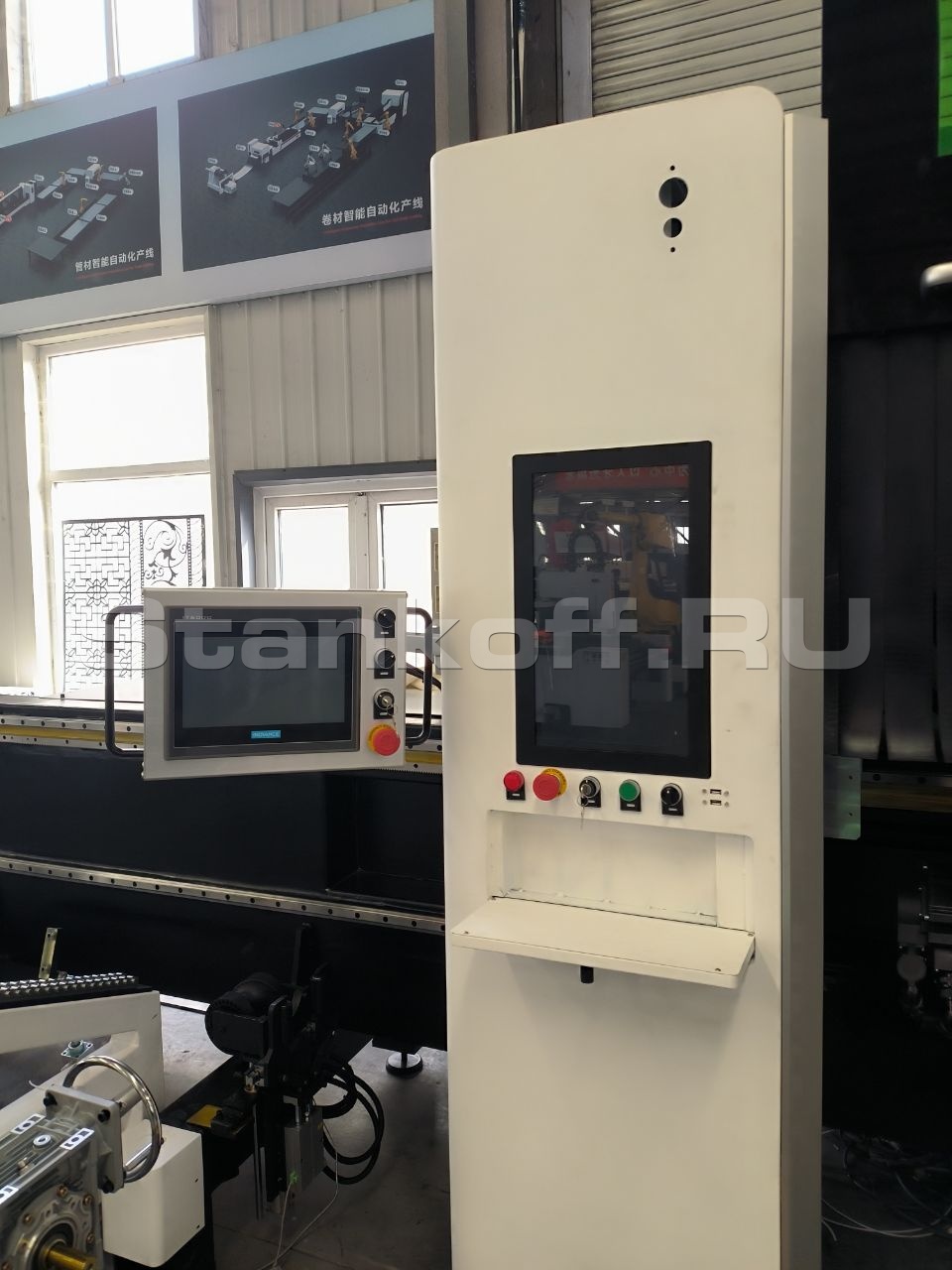

| Система управления | TubePro (FSCUT 3000); TubesT |
| Диагональ монитора, дюйм | 18,4 |
| Электропитание | |
| Макс. потребляемая мощность, кВт | 22 |
| Мощность вытяжного вентилятора, кВт | 1,5 |
| Ток, А | 44 |
| Габаритные параметры | |
| Габаритные размеры станка, мм | 12000 × 3100 × 2500 |
