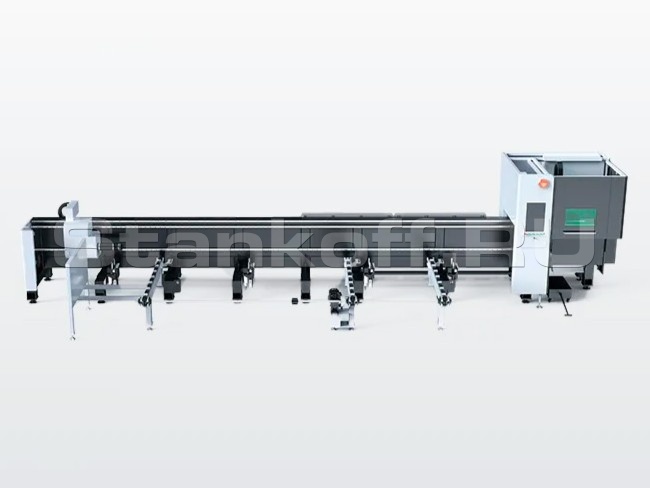

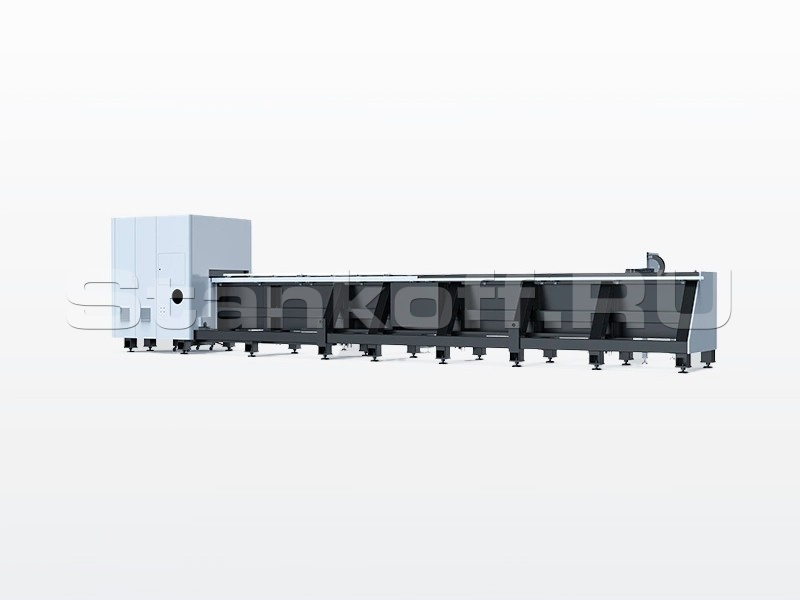

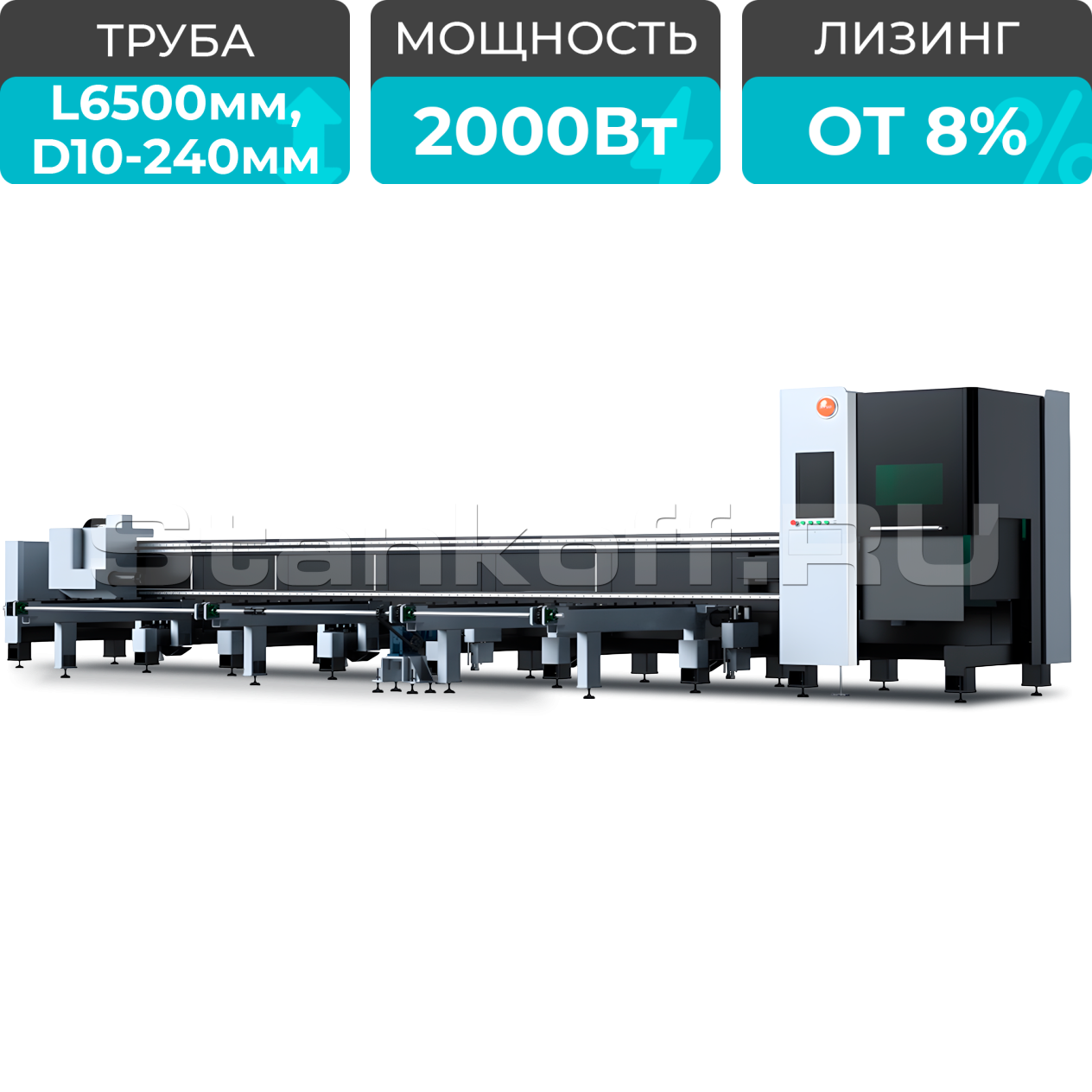

Оптоволоконный труборез с горизонтальным креплением XTC-TK240-6/2000 Raycus является практичным решением для предприятий, которым нужен станок для обработки труб из нержавеющей и углеродистой стали с хорошим сочетанием производительности, удобства загрузки и универсальности. Станок рассчитан на обработку круглых, квадратных, прямоугольных труб и иных профилей L,H,U в диапазоне от 10 до 240 мм, поддерживает обработку труб длиной от 3000 до 6000 мм и комплектуется лазерным источником Raycus мощностью 6000 Вт. Максимальная длина готовой детали на выходе составляет 1000 мм.
Преимуществом является то, что полуавтоматическая система загрузки интегрирована в станок, а конструкция выполнена с двумя патронами. Такая компоновка упрощает подачу труб, делает работу удобнее при серийной резке и помогает выбрать станок под стабильное производство без перехода на более сложные и дорогие решения.

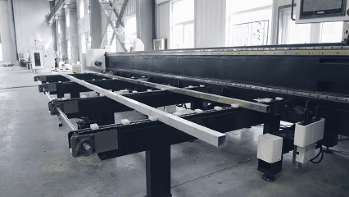

Полуавтоматическая система загрузки
Полуавтоматическая подача повышает производительность, упрощает работу с длинномерными заготовками и обеспечивает стабильную серийную обработку труб длиной от 3000 до 6000 мм. Количество загрузочных позиций для труб максимального размера - 5 шт, максимальный вес всех труб не должен превышать 1500 кг.

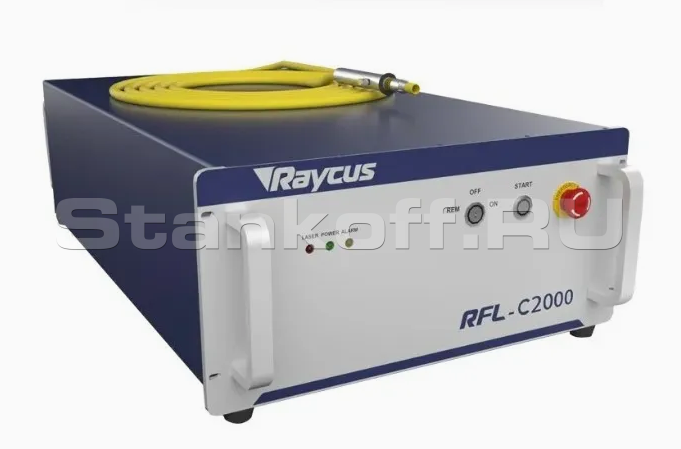

Лазерный источник Raycus 2 кВт
Станок оснащен лазерным источником компании «Raycus» (Китай). Это всемирно признанный лидер в области производства оптоволоконных лазеров, что подтверждает безупречная и безотказная работа. В лазерном излучателе установлена система кондиционирования для охлаждения электрокомпонентов.

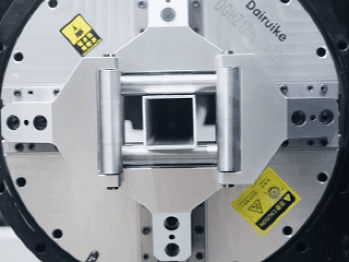

Пневматический зажимной патрон
В 2 ~ 3 раза быстрее, чем традиционные электрические патроны.
Ролики поддержки с центрирующим зажимом
Служат для опоры, выравнивания и стабильной подачи трубы в зону резки.

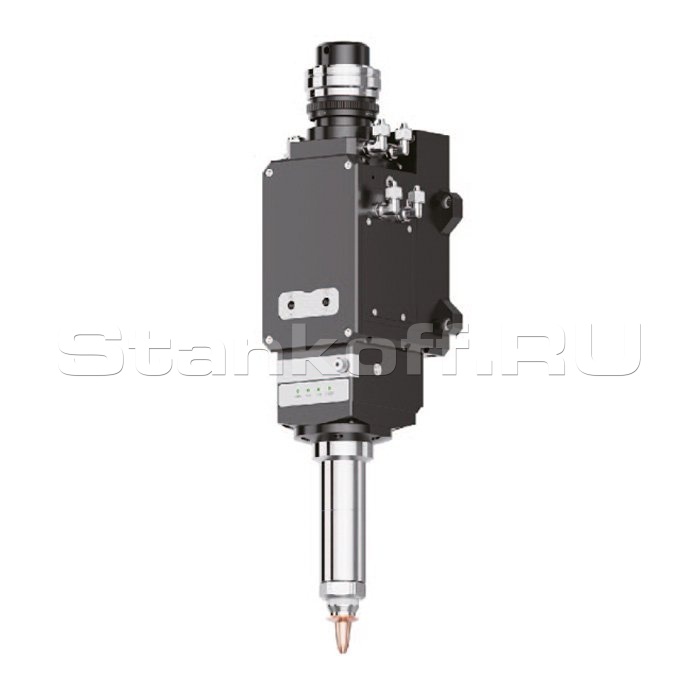

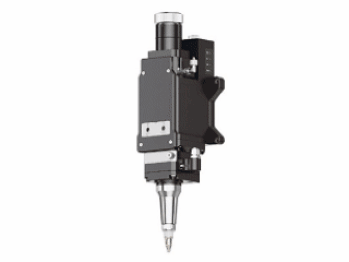

Лазерная голова с автофокусом BOCI BLT 4-й серии
Предназначена для высокоточной резки труб и сложных профилей. Оснащается интеллектуальными функциями контроля состояния оптики, защитой от столкновений, стабильной системой охлаждения. Конструкция обеспечивает удобное обслуживание: защитные стекла, сопла и линзы можно заменять без демонтажа всей головы, что сокращает время простоя и снижает трудозатраты. Решения 4-й серии подходят для серийного производства, где важны точность, надежность и стабильное качество реза.

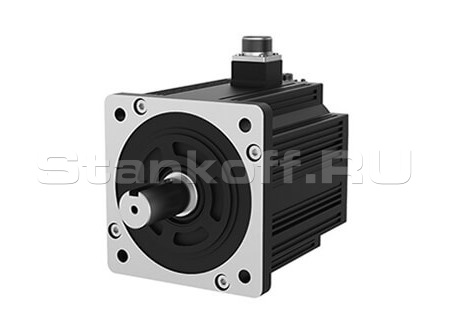

Серводвигатели Veichi
Являются высококачественными промышленными приводами, предназначенными для обеспечения точного и эффективного управления движением в различных автоматизированных системах.

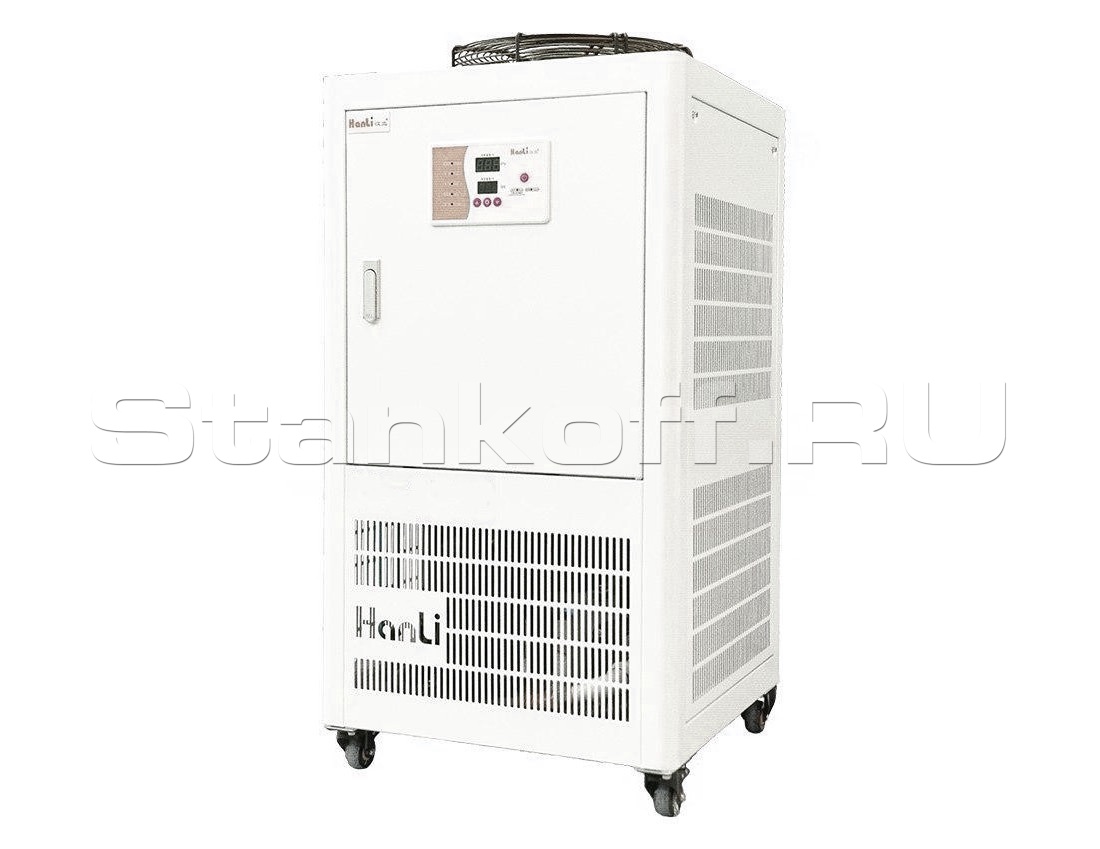

Водяной чиллер Hanli/S&A
Автоматический чиллер для охлаждения излучателей лазерных станков.

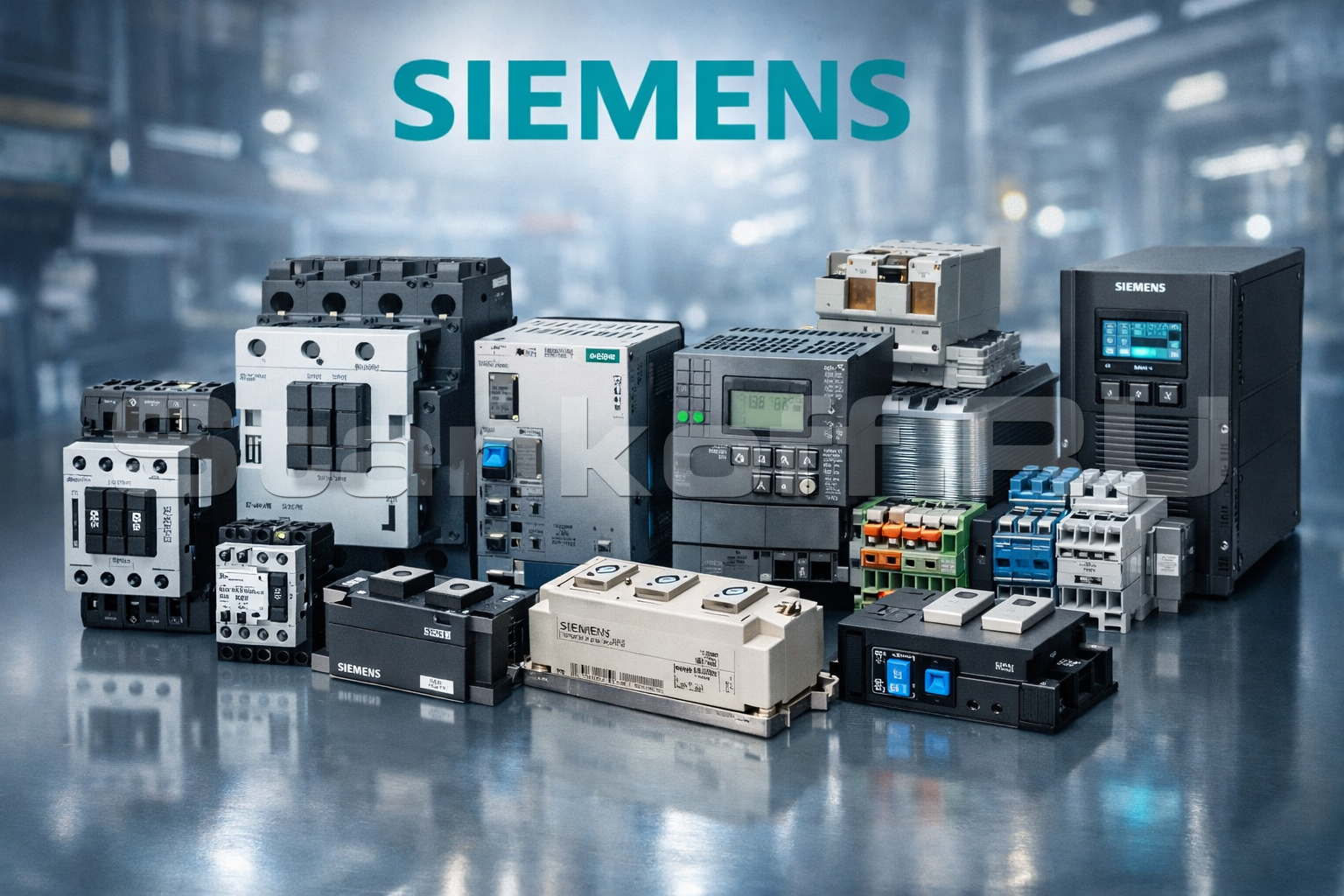

Электрокомпоненты Siemens
Siemens предлагает компонентную базу для систем автоматизации, электроприводов и распределения электроэнергии. Решения отличаются высокой надёжностью, совместимостью с промышленными системами и длительным жизненным циклом, что делает их подходящими для сложных инженерных применений.

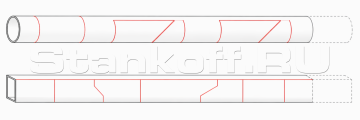

Программное обеспечение для раскроя TubesT
ПО для автоматической раскладки изделий на трубы. Существенно сокращает временные затраты на подготовку задания на резку; сокращает объёмы "мёртвых" отрезков трубы за счёт более полного использования металла; позволяет подготавливать 3D модели двутавров (H), швеллеров (U) и уголков (L).
Лазерная голова BOCI BLT 4-й серии с наклоном
Гибкий наклон в пределах ±45° обеспечивают точность резки под различными углами и идеально подходят для обработки скосов.| Модель |  Круглая труба |
 Квадратная труба |
 Прямоугольная труба |
 Овальная труба |
 H / двутавр |
 Швеллер |
 Равнополочный уголок |
 Неравнополочный уголок |
 Полоса |
|---|---|---|---|---|---|---|---|---|---|
| Остаток трубы | 60 мм | 60 мм | 60 мм | 60 мм | 60 мм | 60 мм | 30 мм | 60 мм | 60 мм |
| T160 | a:10-160мм | a:10-160мм | a:10-160мм b:10-160мм |
a:10-160мм b:10-160мм |
≤15 a:10-150мм b:10-150мм |
≤15 | a:10-150мм b:10-150мм |
a:10-150мм b:10-150мм |
a:10-160мм b:10-160мм |
| T240 | a:10-240мм | a:10-240мм | a:10-240мм b:10-240мм |
a:10-240мм b:10-240мм |
≤22 a:10-220мм b:10-220мм |
≤22 | a:10-220мм b:10-220мм |
a:10-220мм b:10-220мм |
a:10-240мм b:10-240мм |
| T360 | a:20-360мм | a:20-360мм | a:20-360мм b:20-360мм |
a:20-360мм b:20-360мм |
≤34 a:20-340мм b:20-340мм |
≤34 | a:20-340мм b:20-340мм |
a:20-340мм b:20-340мм |
a:20-360мм b:20-360мм |

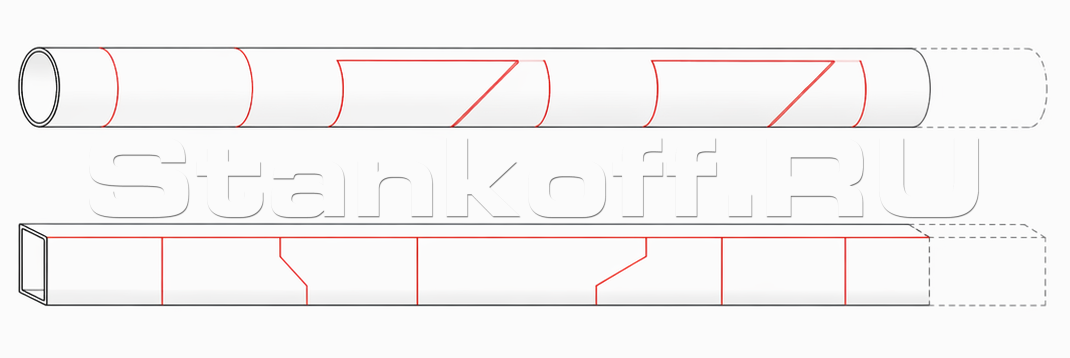

TubePro предназначен для профессиональной резки труб и обработки профилей различной формы. Система совместима с программным обеспечением TubesT для раскладки, поддерживает построение сложных траекторий резки и подходит как для типовых, так и для нестандартных производственных задач. Помимо стандартных труб, TubePro позволяет изготавливать и обрабатывать профили произвольной формы.
| Автоматический поиск центра трубы |  |
Система автоматически обнаруживает и корректирует отклонение трубы от оси вращения патрона, обеспечивая высокую точность резки. |

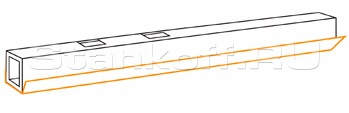

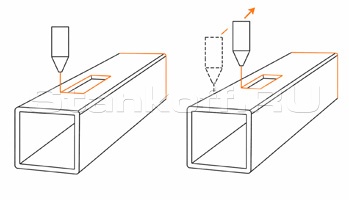

| Фиксированная точка начала резки |  |
Поддержка фиксированной и плавающей нулевой точки. Позволяет начинать резку от любого положения трубы — удобно при обработке обрезанных заготовок. |
| Поддержка заготовки |  |
Управление держателями для длинных труб с функцией сигнализации. Может использоваться для разгрузки деталей. |

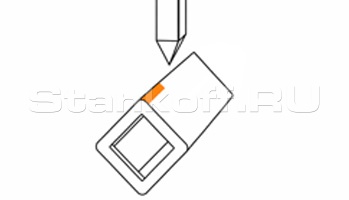

| Оптимальная резка углов |  |
Автоматическая настройка давления газа, мощности лазера и рабочего цикла для чистого и качественного реза в углах. |

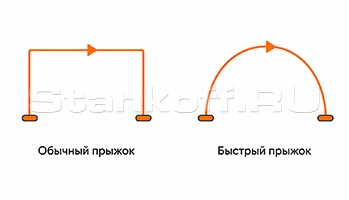

| Быстрый прыжок |  |
TubePro оптимизирует путь подъема лазерной головки и поддерживает движения осей XYB, пока лазерная головка перемещается по следующей траектории для достижения высокой эффективности производства. |

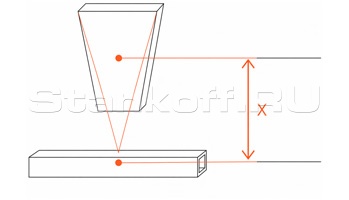

Автоматический поиск центра трубы.
Фиксированная точка начала резки
Производитель:
XTLASER
Родина бренда: Китай
| Лазерный источник | |
| Мощность лазера, Вт | 2000 |
| Источник излучения | Raycus |
| Параметры обработки | |
| Толщина резки (нерж. сталь), мм | 6 |
| Толщина резки (углерод. сталь), мм | 12 |
| Минимальный диаметр круглых труб, мм | 10 |
| Максимальный диаметр круглых труб, мм | 240 |
| Минимальные стороны обработки квадрата, мм | 10 |
| Максимальные стороны обработки квадрата, мм | 240 |
| Максимальный длина прямоугольного профиля, мм | 240 |
| Максимальная длина заготовки (трубы), мм | 6500 |
| Максимальный вес труб, кг | 300 |
| Минимальный остаток по трубе (прямой рез), мм | 60 |
| Зона погрузки | |
| Система погрузки | полуавтоматическая |
| Минимальная длина трубы, мм | 3000 |
| Максимальная длина трубы, мм | 6000 |
| Максимальный вес труб, кг | 1500 |
| Зона разгрузки | |
| Приемный стол | нет |
| Максимальная длина готовой детали, мм | 1000 |
| Исполнение | |
| Тип патрона | Пневматические |
| Количество патронов, шт | 2 |
| Крепление патрона к станине | Горизонтальное |
| Наклонная голова | нет |
| Количество поддерживающих роликов, шт | 3 |
| Скоростные характеристики | |
| Максимальная скорость вращения патрона, об/мин | 100 |
| Максимальная скорость холостого хода по оси Y, м/мин | 120 |
| Ускорение, G | 1 |
| Мощность сервоприводов по оси X, Вт | 850 |
| Мощность сервоприводов по оси Y, Вт | 2900 |
| Мощность сервоприводов по оси Z, Вт | 750 |
| Мощность сервоприводов по оси W1, Вт | 2900 |
| Мощность сервоприводов по оси W2, Вт | 1800 |
| Точность позиционирования (X, Y, Z), мм | ±0,03 |
| Точность повторного позиционирования (X,Y,Z), мм | ±0,03 |
| Программно-аппаратные характеристики | |
| Программное обеспечение | TubePro (FSCUT 3000); TubesT |
| Диагональ монитора, дюйм | 18,4 |
| Электропитание | |
| Потребляемая мощность, кВт | 18 |
| Мощность вытяжного вентилятора, кВт | 1,5 |
| Ток, А | 41 |
| Габаритные параметры | |
| Длина станка, мм | 12000 |
| Ширина станка, мм | 3100 |
| Высота станка, мм | 2500 |
