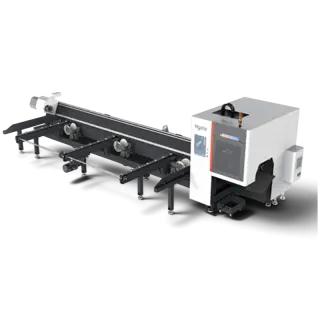

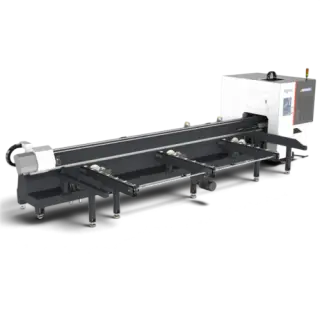

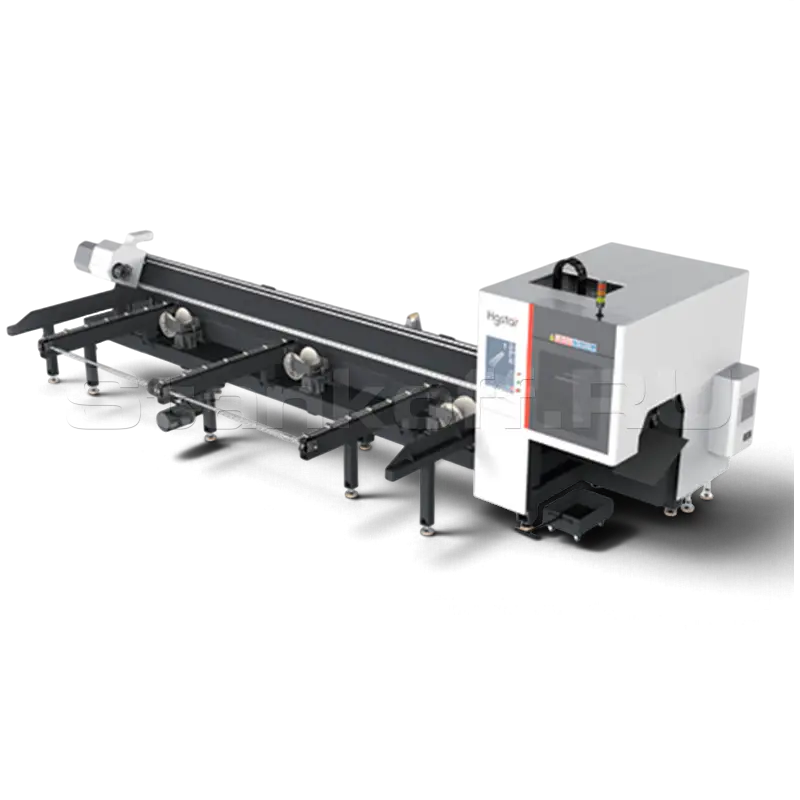

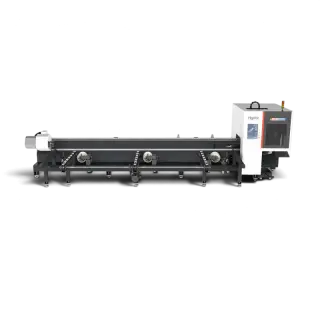

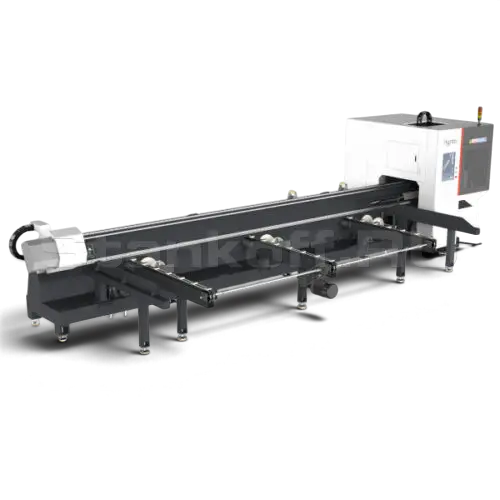

Оптоволоконный лазерный труборез HGTECH Smart-TR6535-230-2C/3000

Name: Оптоволоконный лазерный труборез HGTECH Smart-TR6535-230-2C/3000
Brand: HGTECH
Availability: PreOrder
Rating: 5 (1 reviews)

/ 3

Сравнить Вопросы

HGTECH (Китай)

Краткие характеристики

Артикул: TR6535-230-2C/3000
Мощность лазера, Вт: 3000
Источник излучения: Raycus
Диаметр круглых труб, мм: 20 – 230
Стороны обработки квадрата, мм: 20 – 230
Длина заготовки (трубы), мм: 6500

Все характеристики

Модели серии

Все товары

TR6535-120-2C/2000

TR6535-230-2C/2000

Куда отправить цену?

E-mail *

Телефон *

Выберите, что вас интересует:

Цена и наличие этой модели Аналоги под мой бюджет Поможет ли эта модель решить мою задачу

* Я согласен на обработку персональных данных

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Альберт Зарипов

+7 (800) 5555-770

Заказать обратный звонок

Где наиболее эффективен

Металлические навесы

Спортивное оборудование

Строительные конструкции

Конструктив

• СОКРАЩЕНИЕ ВРЕМЕНИ ПЕРЕНАЛАДКИ

До 30–40% быстрее за счёт полуавтоматической подачи заготовки в рабочую зону.

• СТАБИЛЬНАЯ ТОЧНОСТЬ ПРИ ДЛИТЕЛЬНОЙ РАБОТЕ

Усиленная станина и сервоприводы сохраняют точность ±0,05 мм даже при длительной работе.

• МЕНЬШЕ БРАКА И ПРОСТОЕВ

Проверенные комплектующие обеспечивают стабильный рез, снижают брак и повышают надёжность станка в ежедневной работе.

• БЫСТРАЯ ОКУПАЕМОСТЬ

При загрузке от 60% станок окупается за 18–24 месяца за счёт высокой скорости реза и минимальных простоев.

• УНИВЕРСАЛЬНОСТЬ ПО ГАЗАМ И ТОЛЩИНАМ

Воздух – высокая скорость и качество на толщинах до 3 мм, экономия на газах;
Кислород – эффективная резка конструкционных сталей до 10 мм с чистой кромкой;
Азот – резка нержавейки и алюминия до 6 мм без оксидной плёнки, готовность детали под сварку/покраску.

Конструктивные особенности

Станина

Труборез оснащён усиленной цельной станиной, обеспечивающей высокую жёсткость, стабильность и точность резки. Регулируемые ролики с подъемом обеспечивают надежную поддержку труб различного диаметра, предотвращая провисание и снижая биение трубы при вращении.

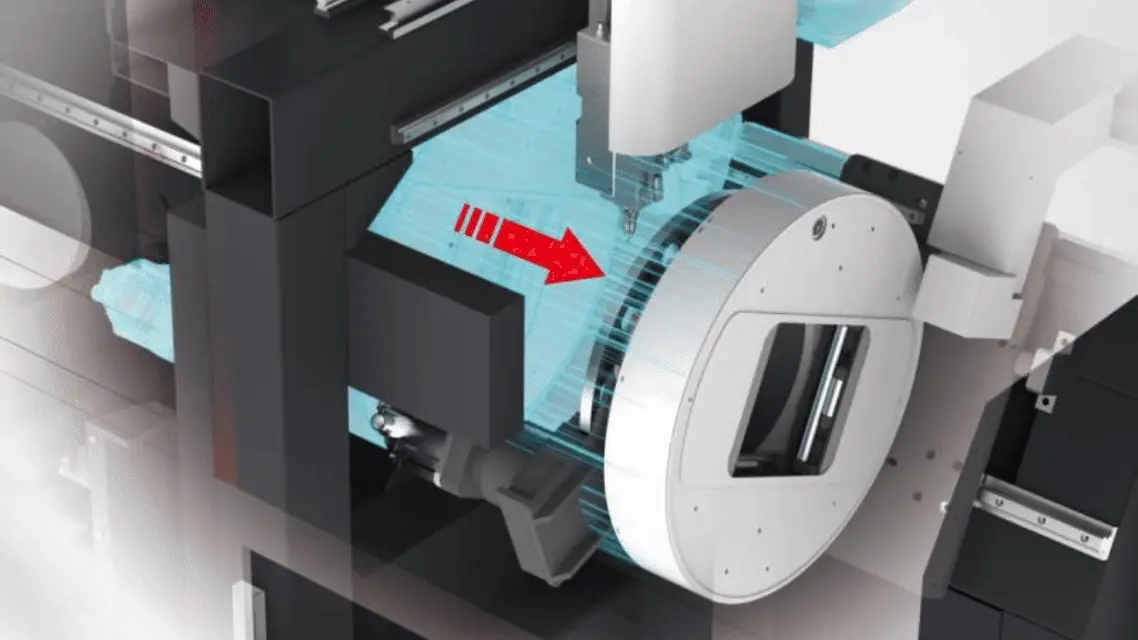

Пневматический патрон

Два патрона, которые обеспечивают равномерный и надёжный зажим труб круглого, квадратного, прямоугольного, овального, треугольного, U-, L- и С-образных профилей диаметром 20-230 мм.
Пневматический отвод патрона позволяет перемещать патрон из зоны резки и сокращать хвостовой остаток трубы до 50 мм, уменьшая отход материала.

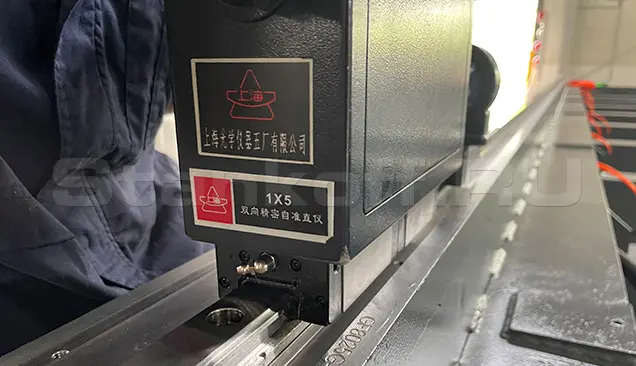

Проверка ровности интерферометром

После сборки отдельных узлов завод выполняет проверку ровности интерферометром и проводит многократные тестовые прогоны. Такой подход подтверждает точность мелкоузловой сборки.

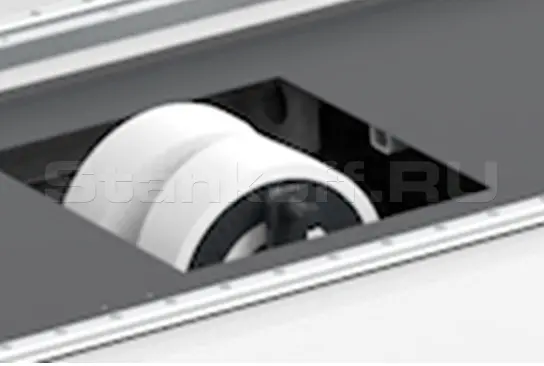

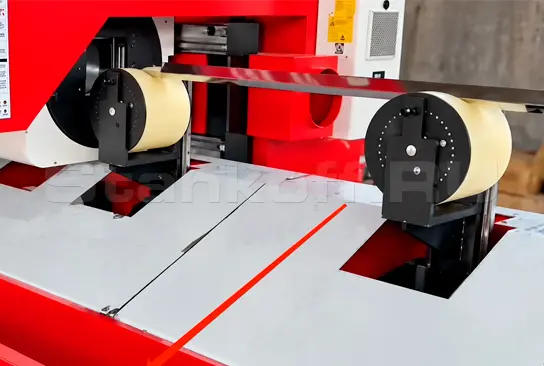

Ролики поддержки

С регулировкой под диаметр трубы. Ролики выполнены из промышленного износостойкого нейлона, что обеспечивает длительный срок службы. Опора предотвращает провисание трубы, снижает биение при вращении и повышает точность резки.

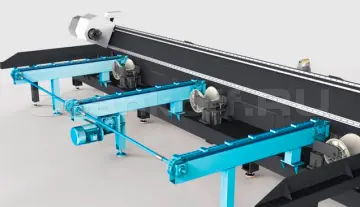

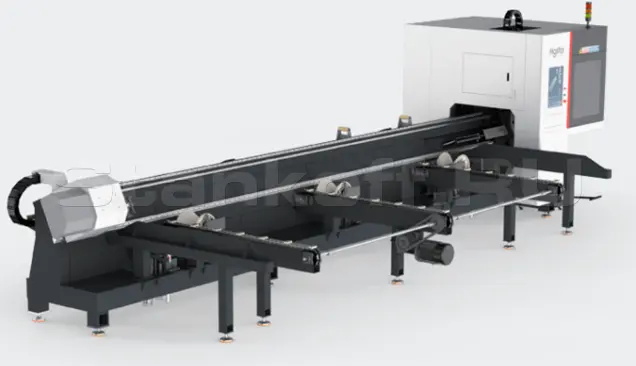

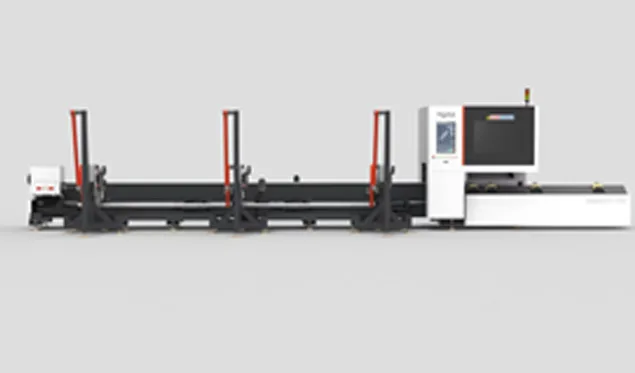

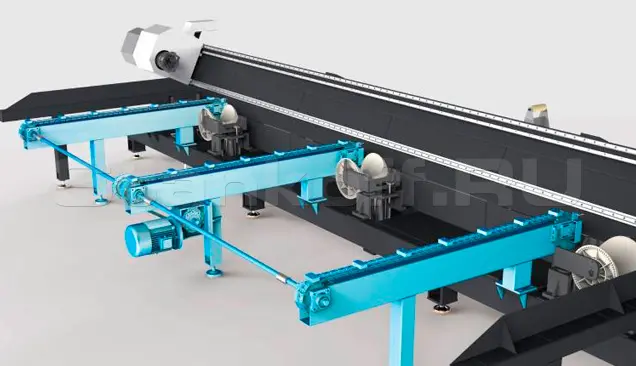

Полуавтоматическая система загрузки

Оператор укладывает одну заготовку на загрузочную раму, после чего система автоматически перемещает ее в рабочую зону. Цепная конструкция обеспечивает работу с трубами различного профиля – круглыми, квадратными, прямоугольными, овальными, L-, C-образными и профильными трубами диаметром 20-230мм и длиной 4500-6500мм.

Лазерный источник Raycus

Серия волоконно-оптических лазеров третьего поколения с одним модулем. Бренд №1 в Китае. Запатентованная конструкция для бесперебойной работы и легкого обслуживания. Устойчивый к суровым условиям окружающей среды. Синхронизированное управление лазерным источником. Прямое управление всеми функциями оптоволоконного лазера. Ресурс работы 100 000 моточасов.

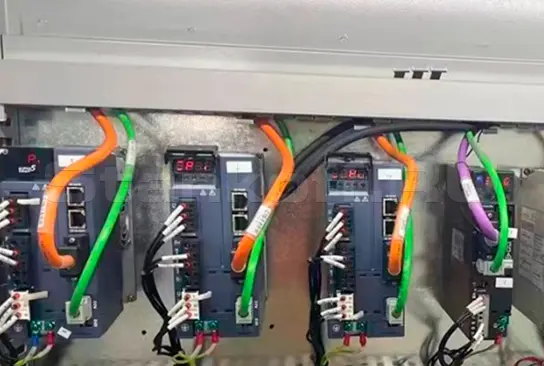

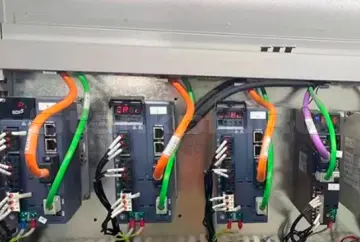

Серводрайверы INOVANCE

Серводрайверы INOVANCE обеспечивают точное управление серводвигателями, быстрый отклик и стабильное перемещение портала при высоких скоростях и динамических нагрузках.

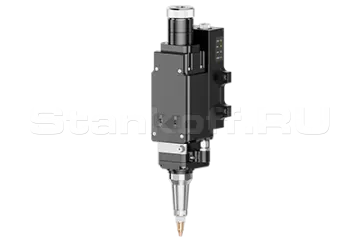

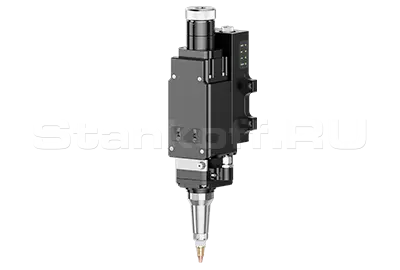

Лазерная голова с автофокусом BOCI BLT310T

BLT310T – интеллектуальная лазерная голова для источников мощностью до 4 кВт. Оснащена защитой от столкновений, датчиком давления режущего газа, мониторингом температуры защитного стекла и системой быстрой регулировки фокуса. Интерфейс: QBH / EOC. Фокусное расстояние: 150 / 200 мм. Вес: 4,5 кг.

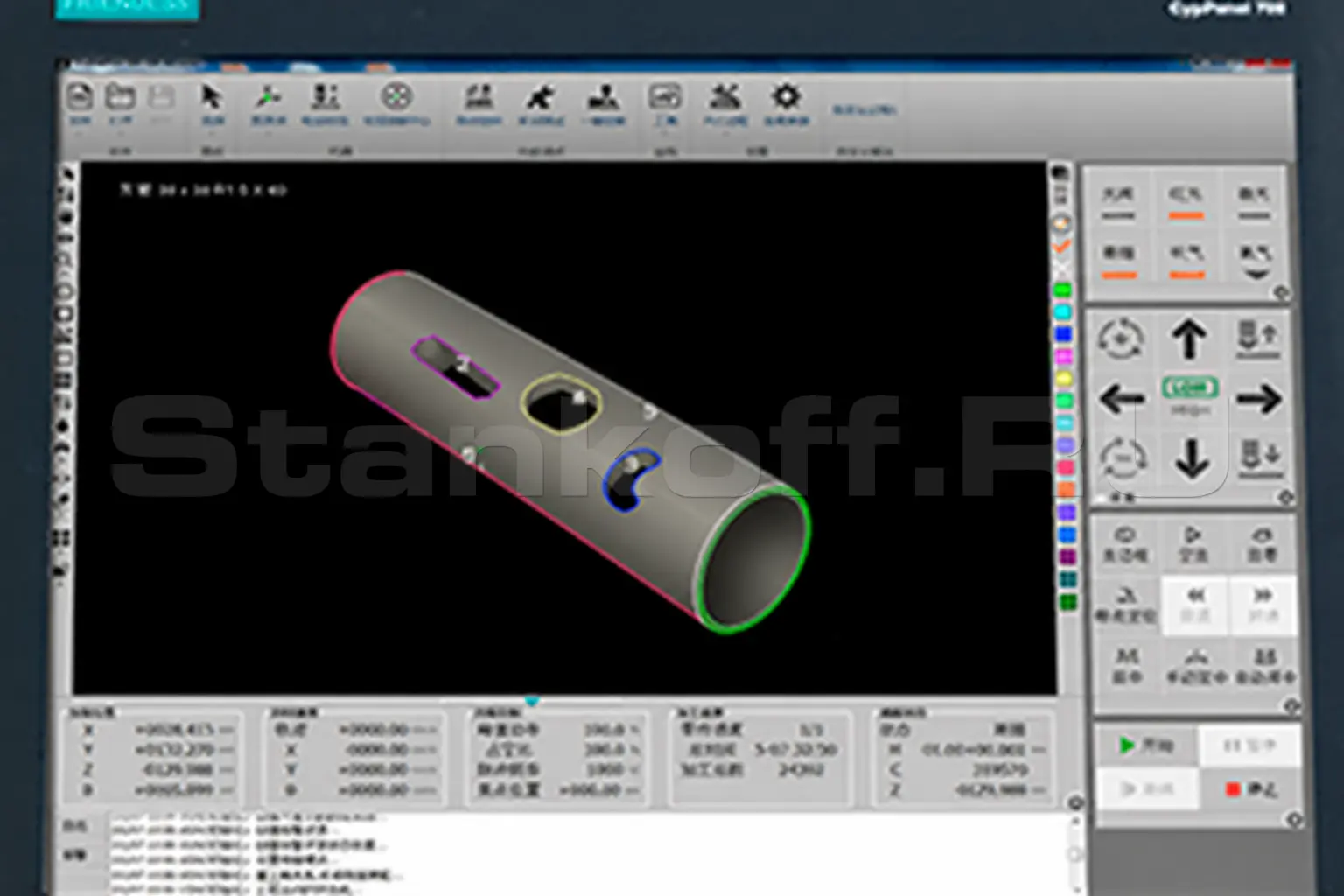

Система ЧПУ TubePro (FSCUT3000DE-M)

Cистема ЧПУ на базе шины EtherCAT разработана специально для лазерной резки труб с двумя патронами. Система обеспечивает точное управление перемещениями станки и технологическими процессами резки. Управление осуществляется через профессиональное ПО TubePro с понятным графическим интерфейсом, не требующим программирования G-кода.
TubePro поддерживает обработку круглых, квадратных и профильных труб, автоматическое определение центра трубы, высокоточную компенсацию смещения и оптимизацию траектории перемещения режущей головы.

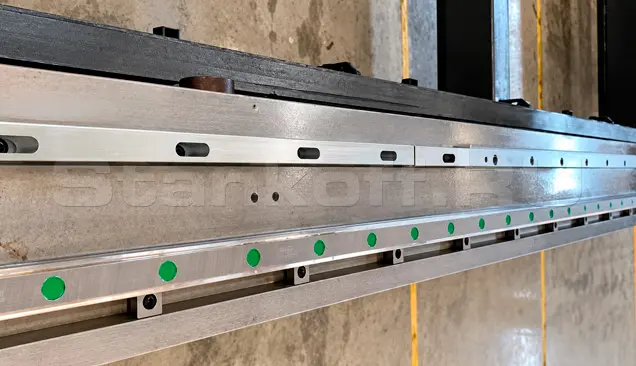

Зубчатая шестерня-рейка и направляющие

• Зубчатая рейка T-WIN, 6-й класс точности;
• Линейные направляющие PEK, Италия, класс точности P/H.

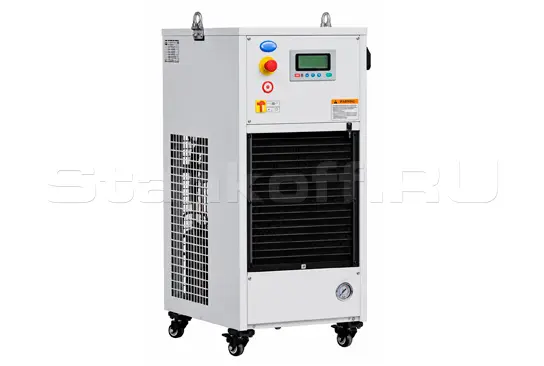

Водяной чиллер S&A

Автоматический чиллер для охлаждения излучателей лазерных станков.
Этот чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме.

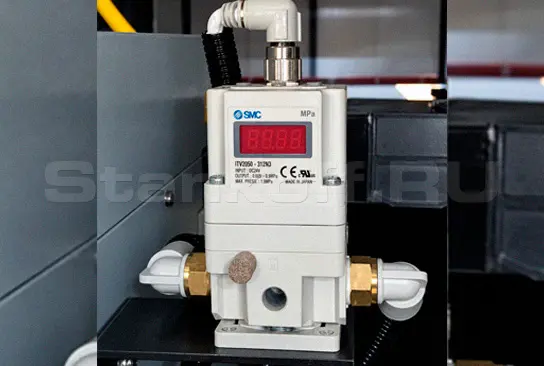

Пропорциональный клапан SMC

Станок оснащен высокоточным пропорциональным клапаном SMC для автоматического регулирования давления кислорода. Управление осуществляется программным обеспечением станка в соответствии с заданными параметрами технологического процесса, обеспечивая точную и стабильную подачу режущего газа.

Роликовая поддержка в зоне разгрузки

Общая длина данного модуля составляет 3500 мм. Пневматические ролики следования (2 шт).

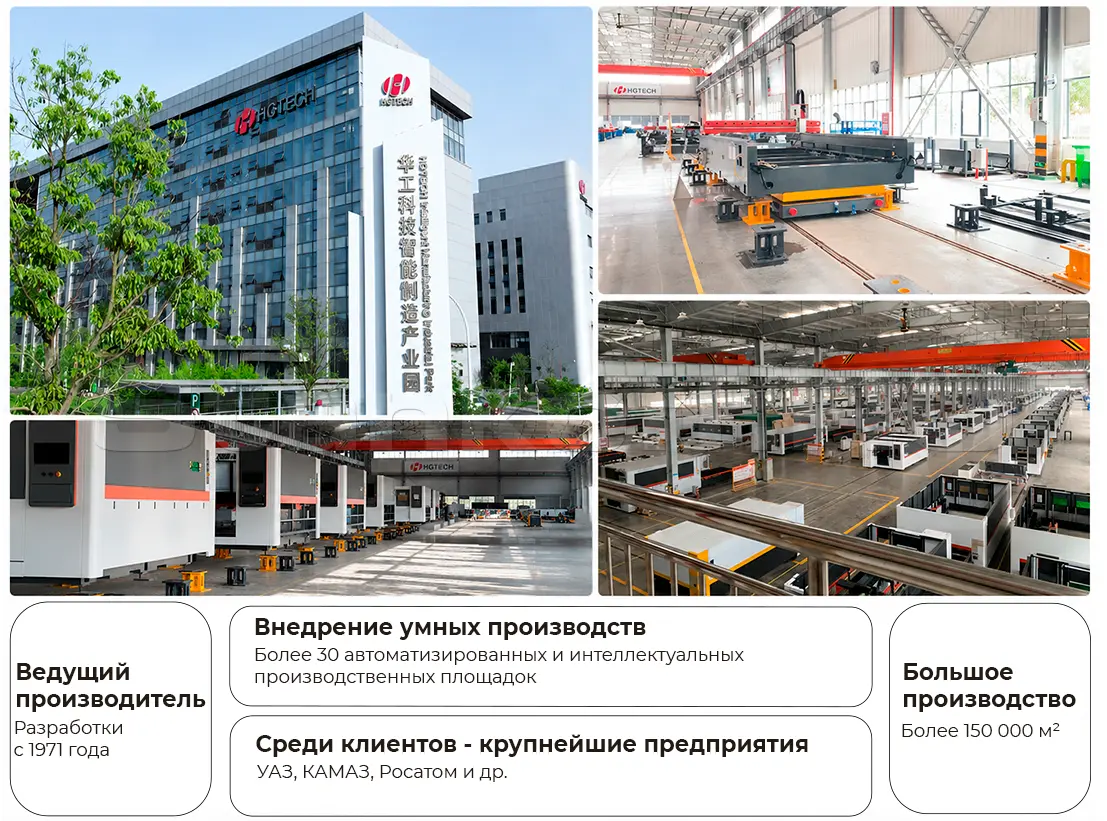

О заводе HGTECH

Характеристики

Лазерный источник
Мощность лазера, Вт	3000
Источник излучения	Raycus
Параметры обработки
Диаметр круглых труб, мм	20 – 230
Стороны обработки квадрата, мм	20 – 230
Длина заготовки (трубы), мм	6500
Толщина резки (нерж. сталь), мм	6
Толщина резки (углерод. сталь), мм	10
Ход по оси X, мм	200
Ход по оси Y, мм	6500
Ход по оси Z, мм	170
Зона погрузки
Система погрузки	полуавтоматическая
Максимальный вес труб, кг	2000
Максимальный вес одной трубы, кг	300
Максимальная длина трубы, мм	6500
Принимаемые формы труб	Квадратная; Круглая; Прямоугольная; С-профиль; Уголок
Зона разгрузки
Тип поддержки трубы	Ролики
Максимальная длина готовой детали, мм	3500
Исполнение
Тип патрона	Пневматические
Количество патронов, шт	2
Диаметр патрона, мм	230

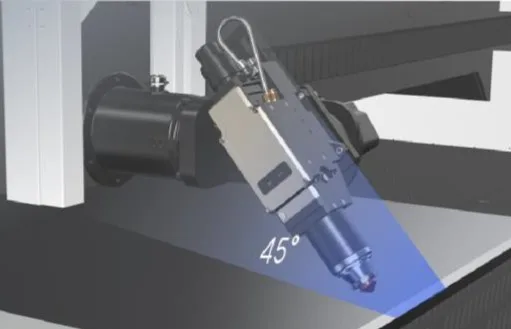

Наклонная голова	Доп. опция
Смещение патрона, мм	500
Скоростные характеристики
Максимальная скорость вращения патрона, об/мин	120
Максимальная скорость холостого хода по оси X, м/мин	80
Максимальная скорость холостого хода по оси Y, м/мин	80
Точность позиционирования, мм	±0,05
Точность повторного позиционирования, мм	±0,03
Программно-аппаратные характеристики
Система управления	FSCUT 3000DE-M; TubePro
Диагональ монитора, дюйм	24
Габаритные параметры
Габаритные размеры станка, мм	10800 × 3500 × 2300
