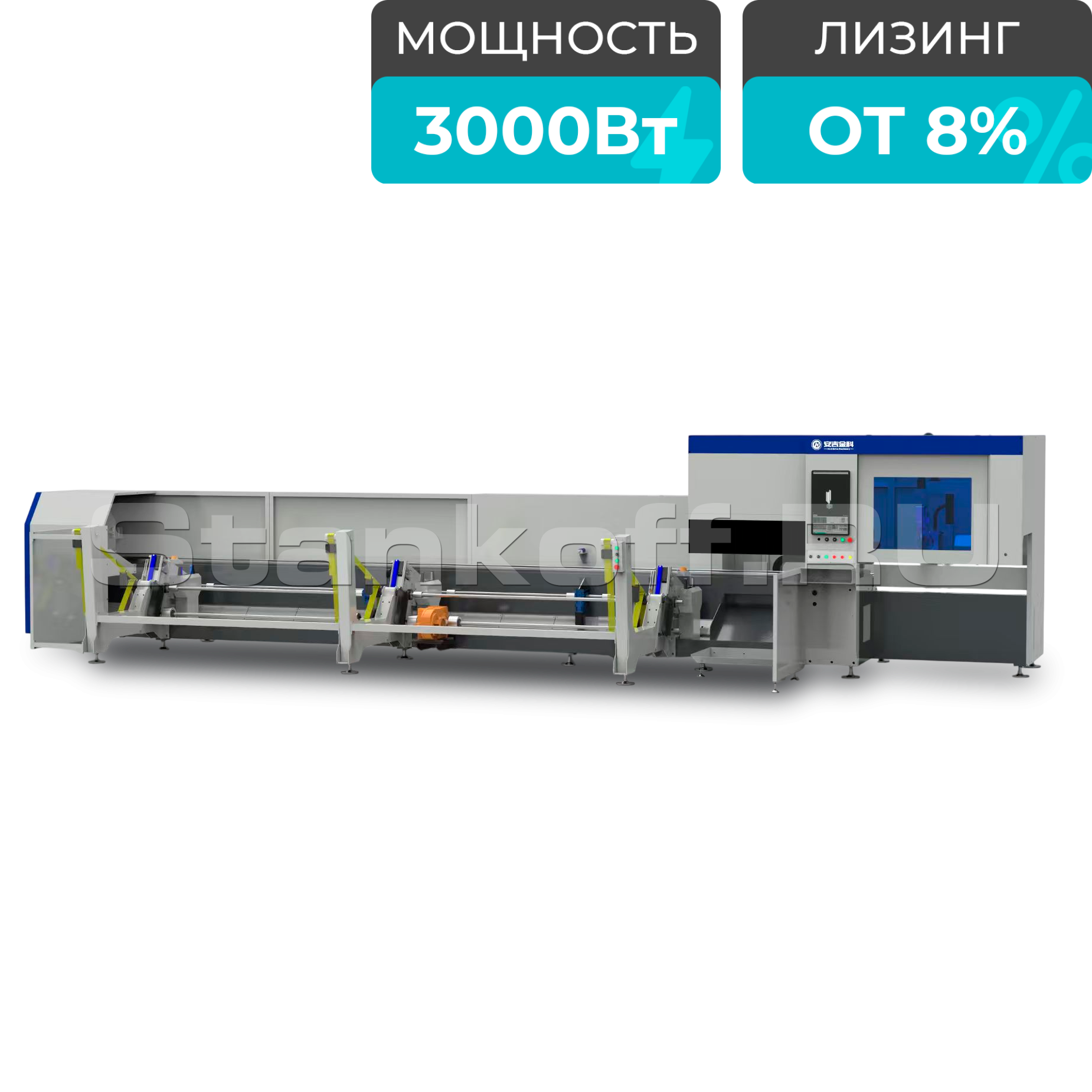

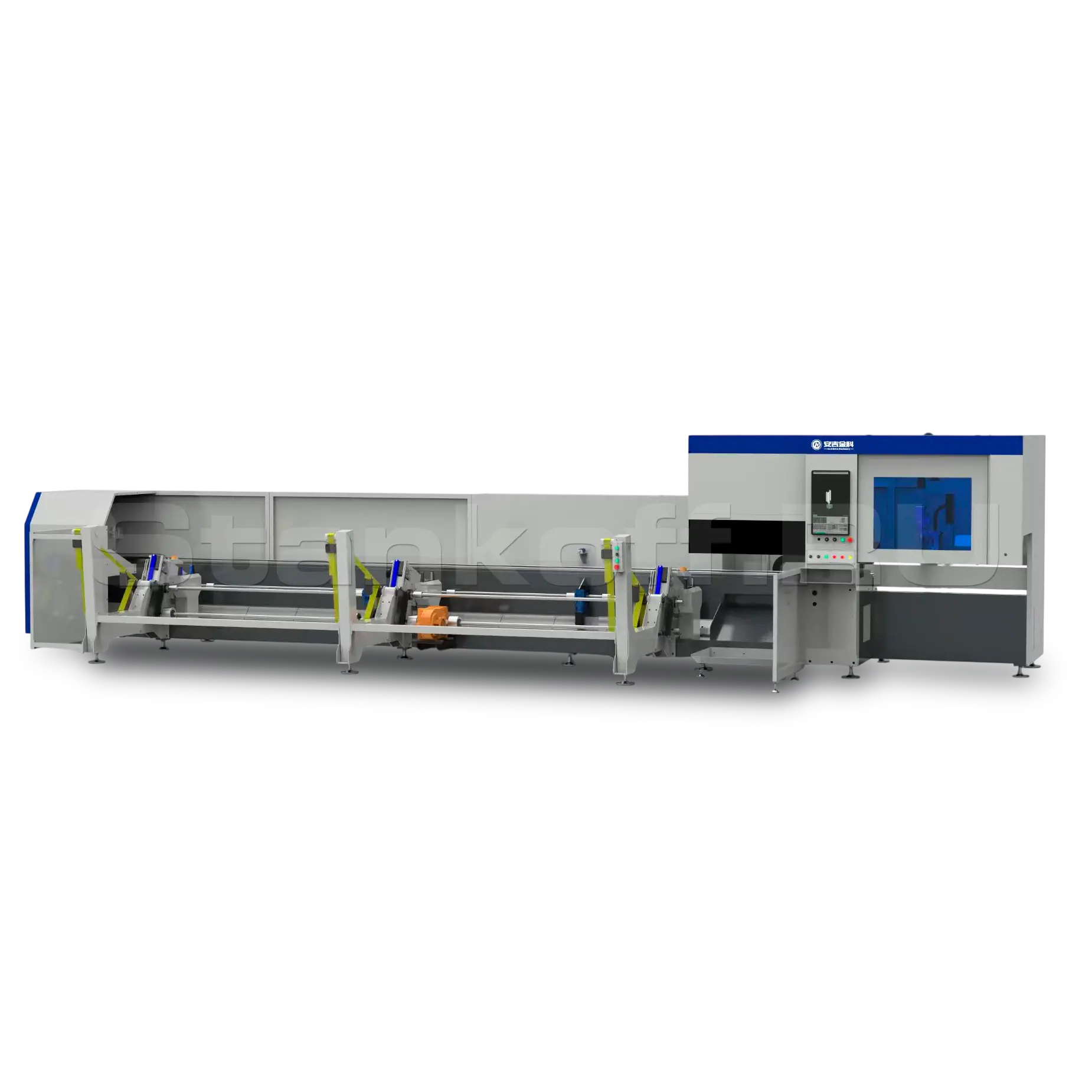

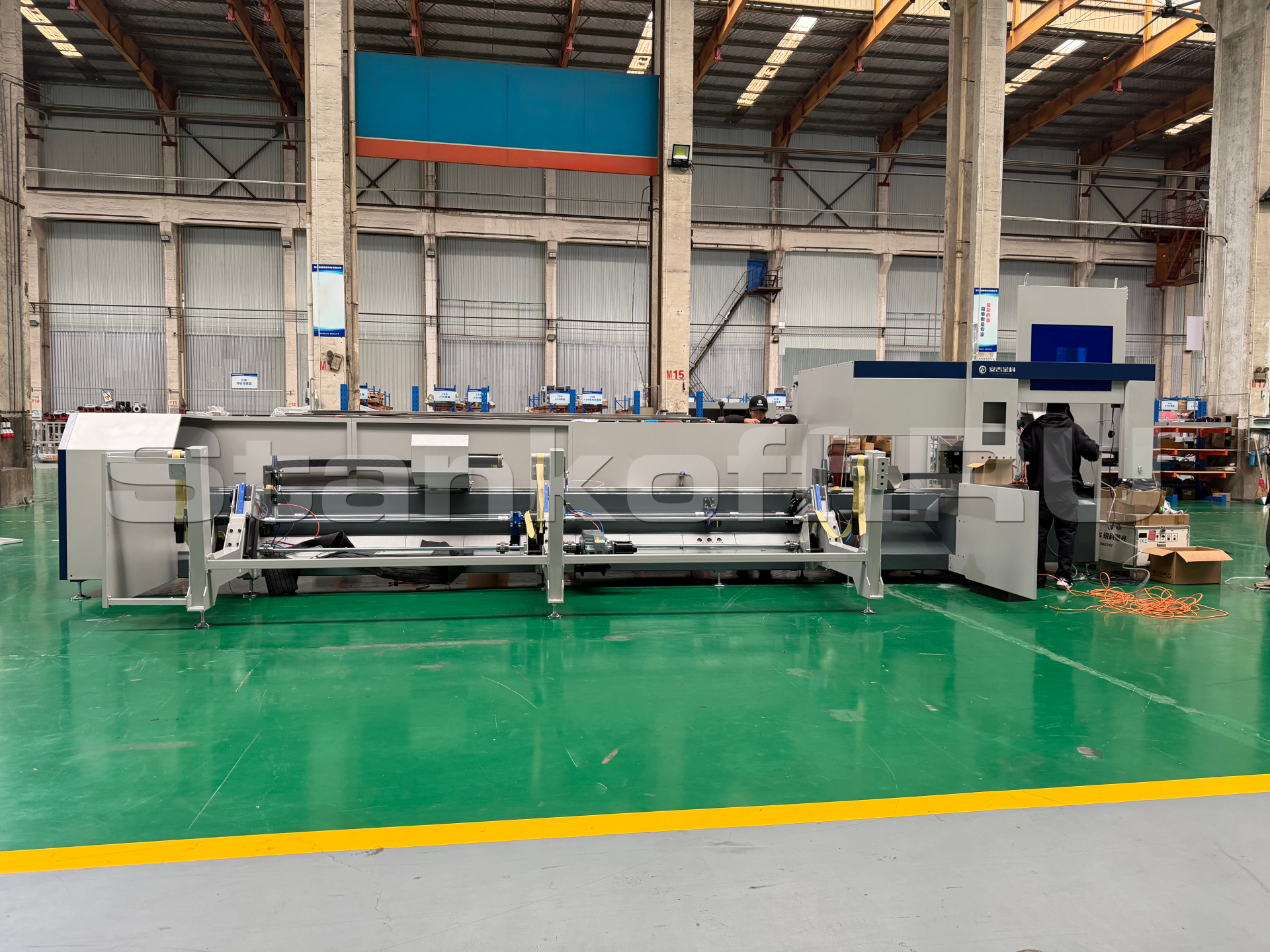

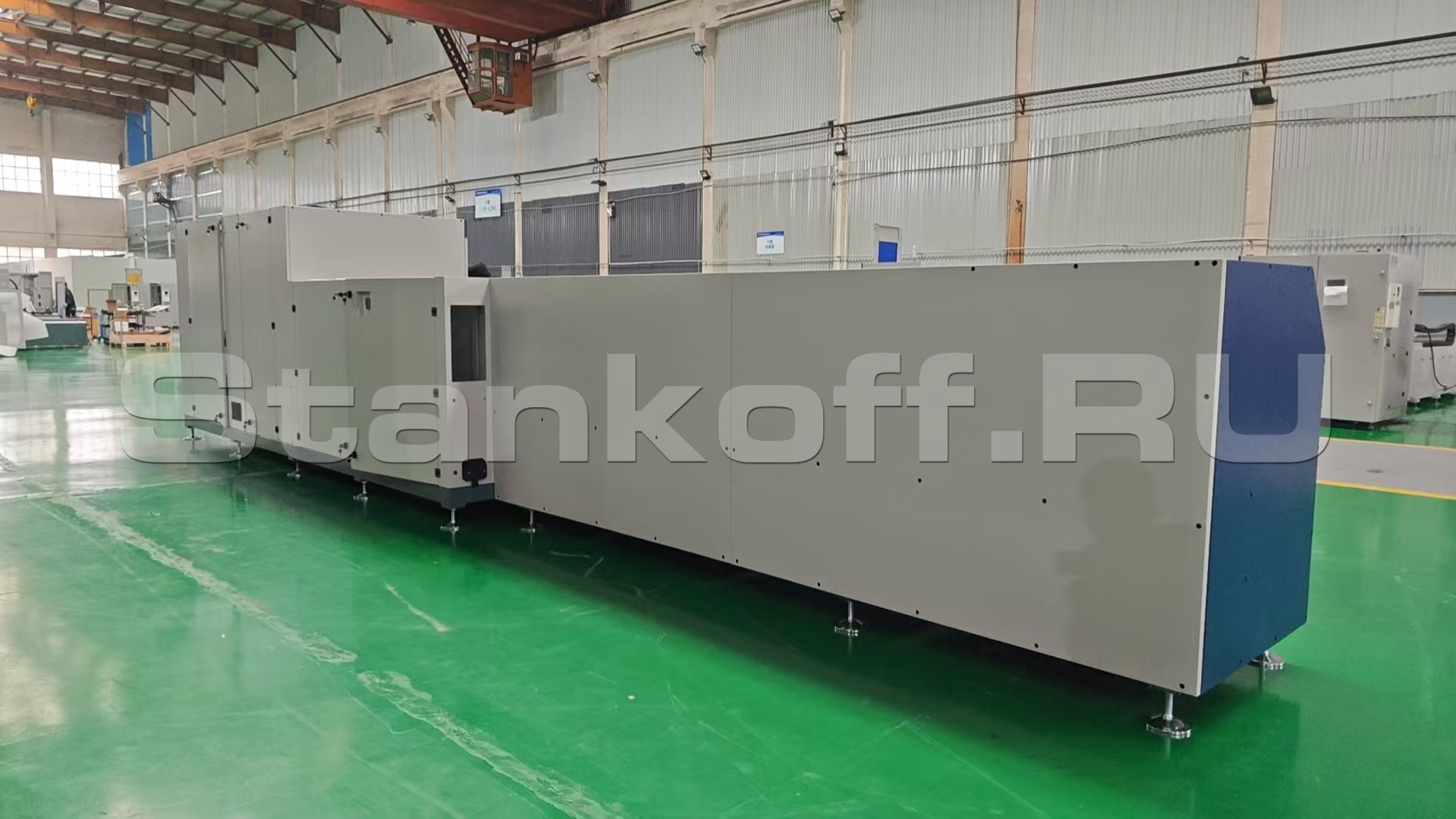

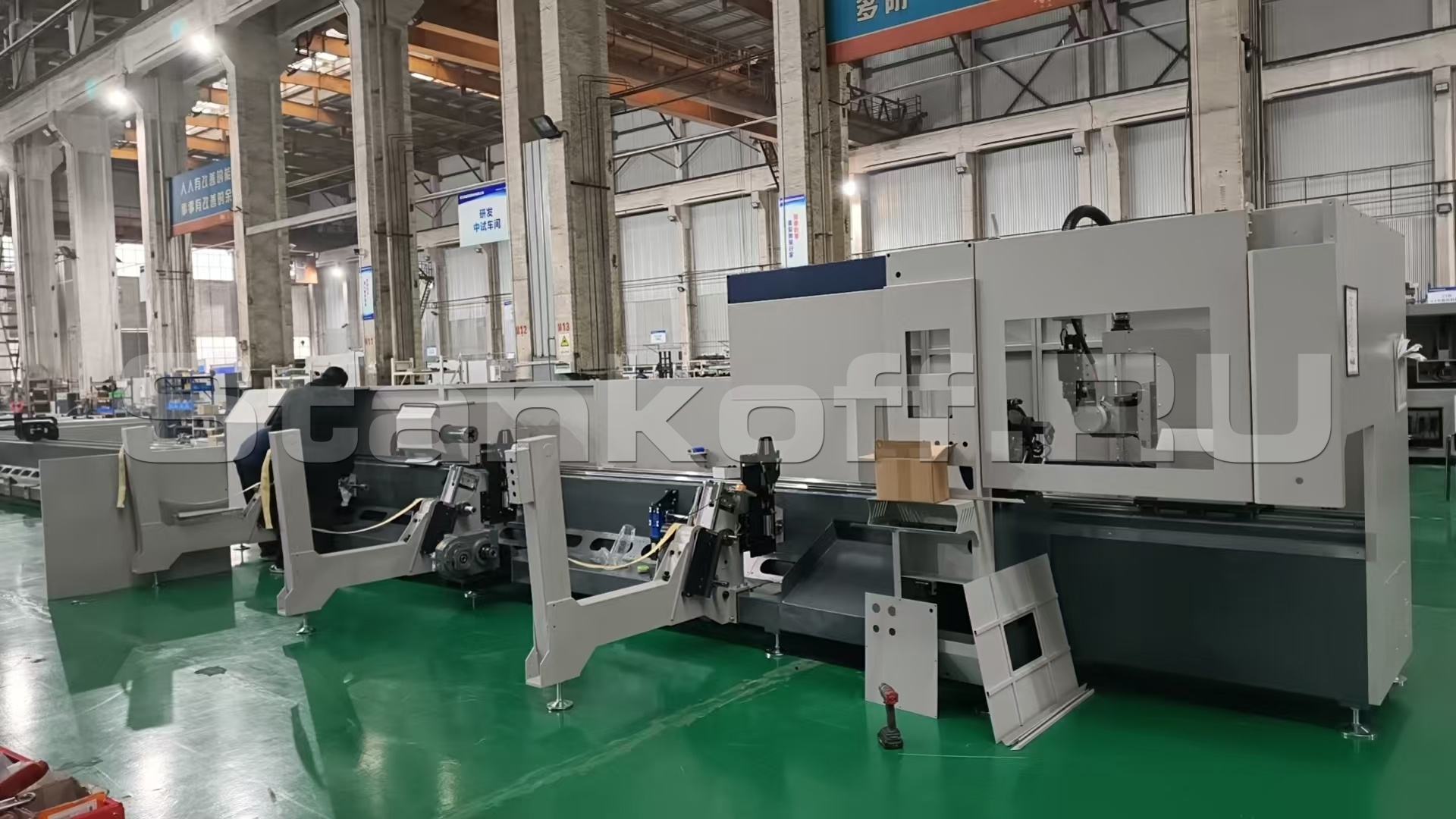

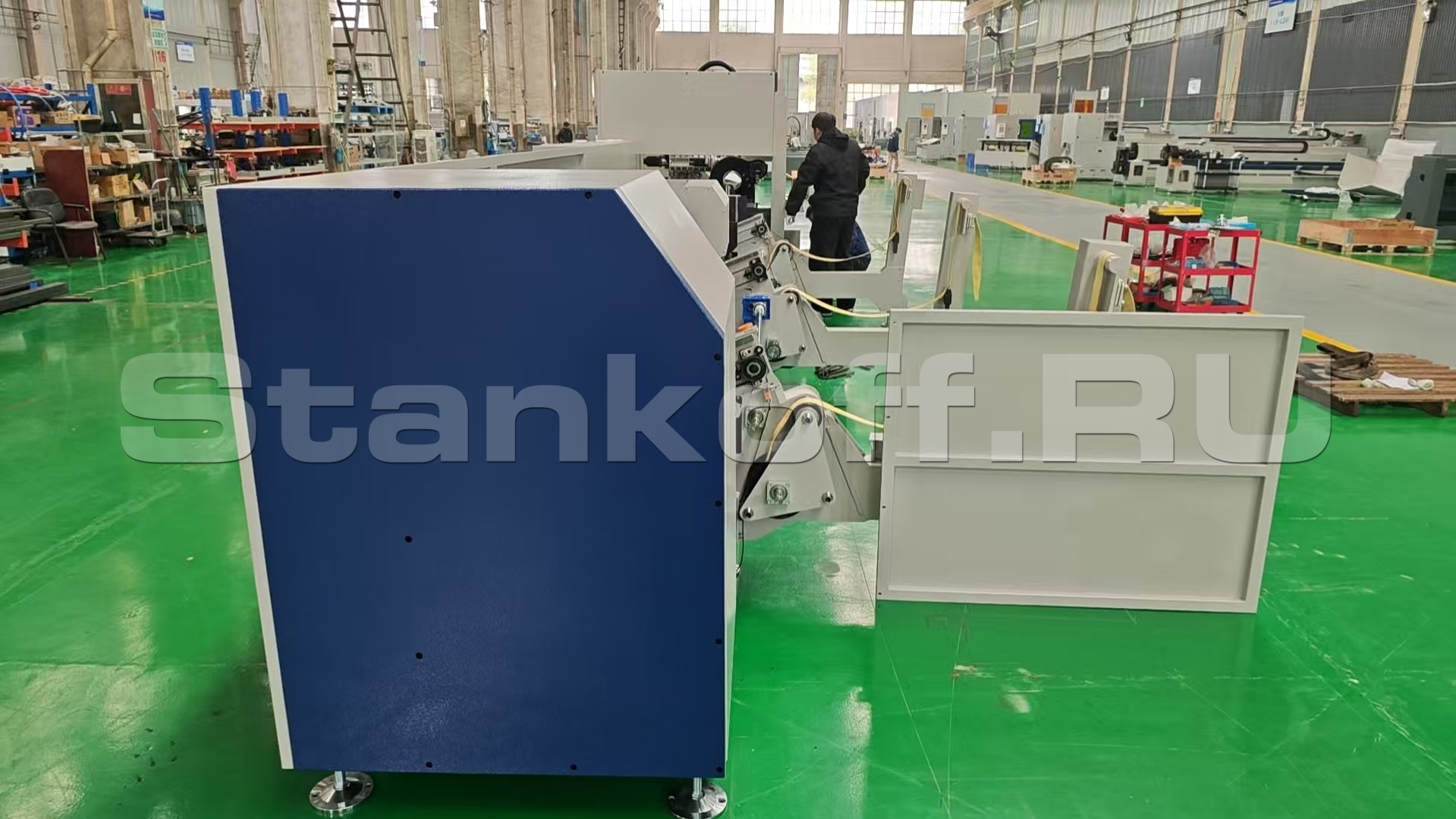

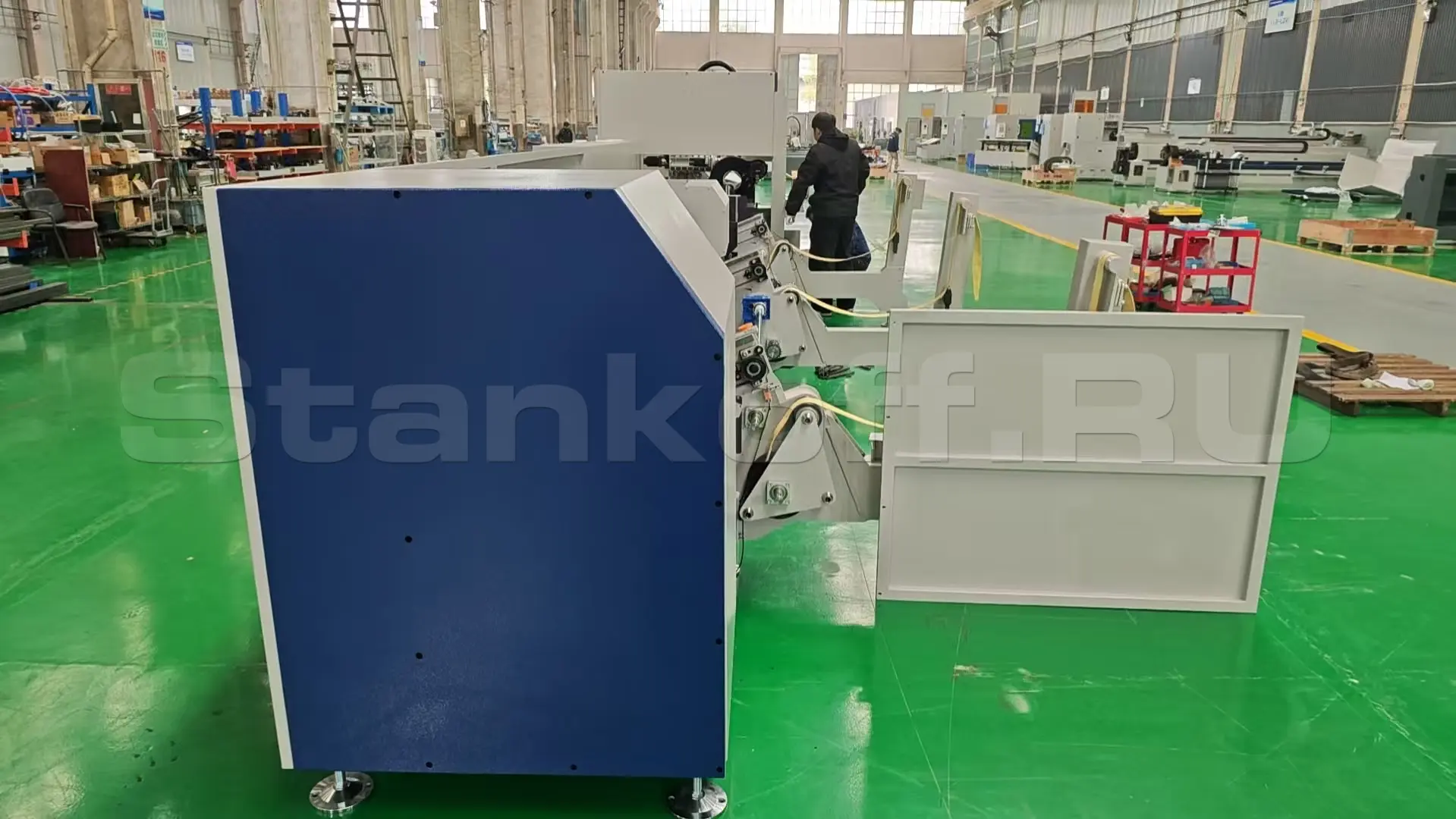

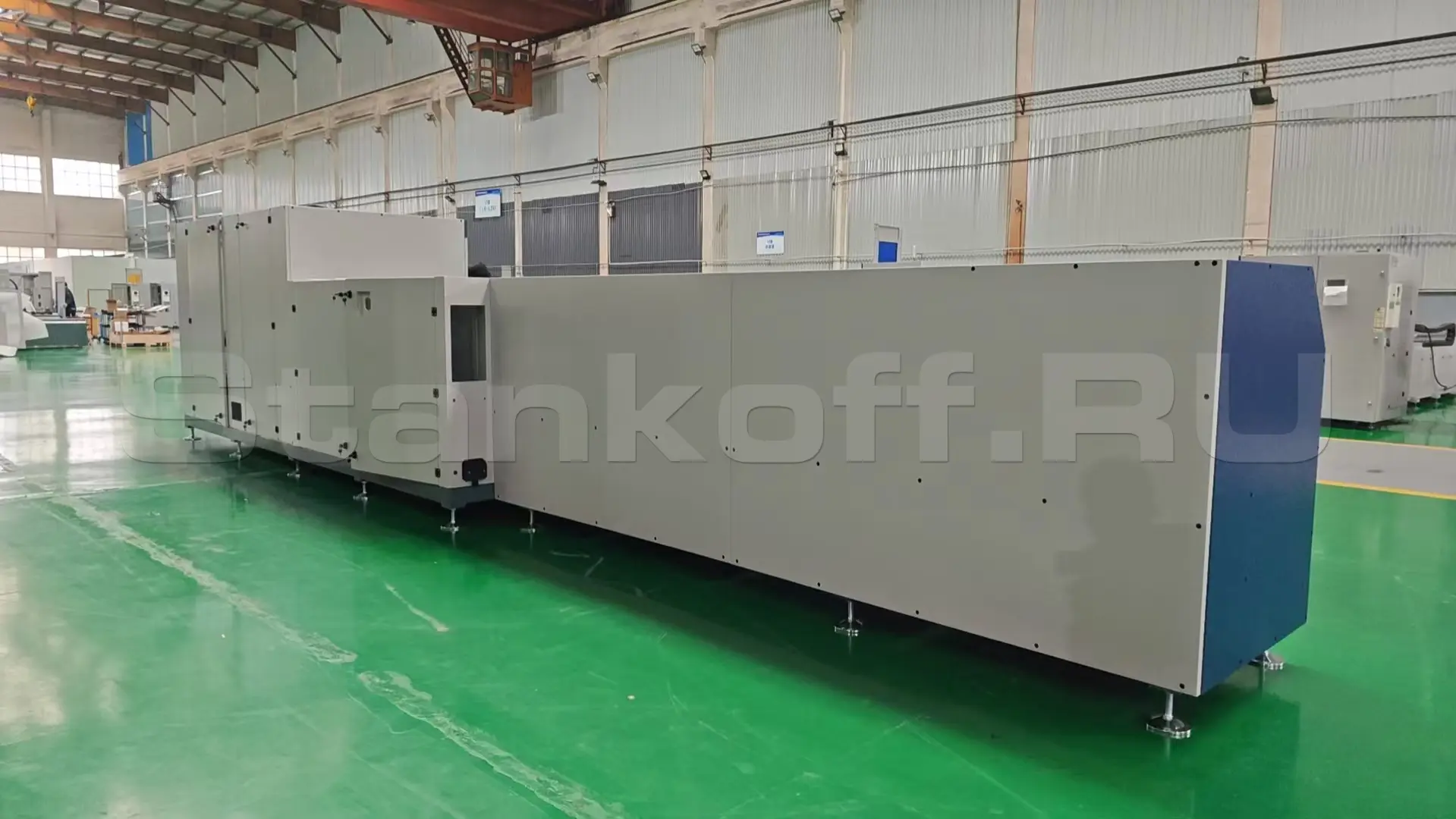

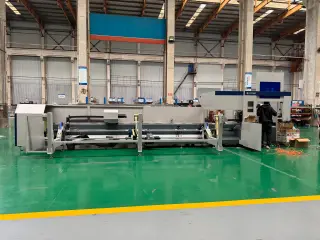

Оптоволоконный лазерный труборез с наклонной головой и автоматической системой погрузки A12-CA/3000 Raycus

Name: Оптоволоконный лазерный труборез с наклонной головой и автоматической системой погрузки A12-CA/3000 Raycus
Brand: AnJi Jinke Machinery
Availability: PreOrder
Rating: 5 (1 reviews)

/ 9

Сравнить Вопросы

AnJi Jinke Machinery (Китай)

Краткие характеристики

Артикул: A12-CA/3000 Raycus
Мощность лазера, Вт: 3000
Источник излучения: Raycus
Диаметр круглых труб, мм: 15 – 120
Максимальный вес труб, кг: 1500
Толщина резки (нерж. сталь), мм: 6

Все характеристики

Оставьте запрос

Отправим цену, условия и сроки поставки

Доставка по всей России

Гарантия от производителя

Безнал, лизинг, рассрочка

Нужна консультация?

Николай Васильев

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Волоконный лазерный труборез предназначен для резки металлических труб из углеродистой, нержавеющей и легированных сталей. Оборудование обеспечивает резку труб круглого и квадратного сечения в диапазоне от 15 до 120 мм, а также профильного проката L-, U-, H- и C-образной формы и полосовой стали при соответствующем способе подачи. Лазерная голова Ospri с возможностью наклона ±45° обеспечивает точную резку под различными углами и эффективно применяется для выполнения скосов. Конструкция станка позволяет выполнять резку с минимальным остатком заготовки при сохранении стабильности зажима.

Компоненты станка

Режущая голова с автофокусом	Ospri
Зажимной патрон	Dairuike
ШВП	SHAC
Серводвигатели	Inovance
Источник излучения	Raycus
Система ЧПУ и софт	Zmotion, TubeCut
Пневматические компоненты	SMC
Высокоточные направляющие	SHAC
Зубчатая передача «шестерня-рейка»	J&T
Водяное охлаждение - чиллер	S&A
Блок питания	Mean Well

Конструктивные особенности

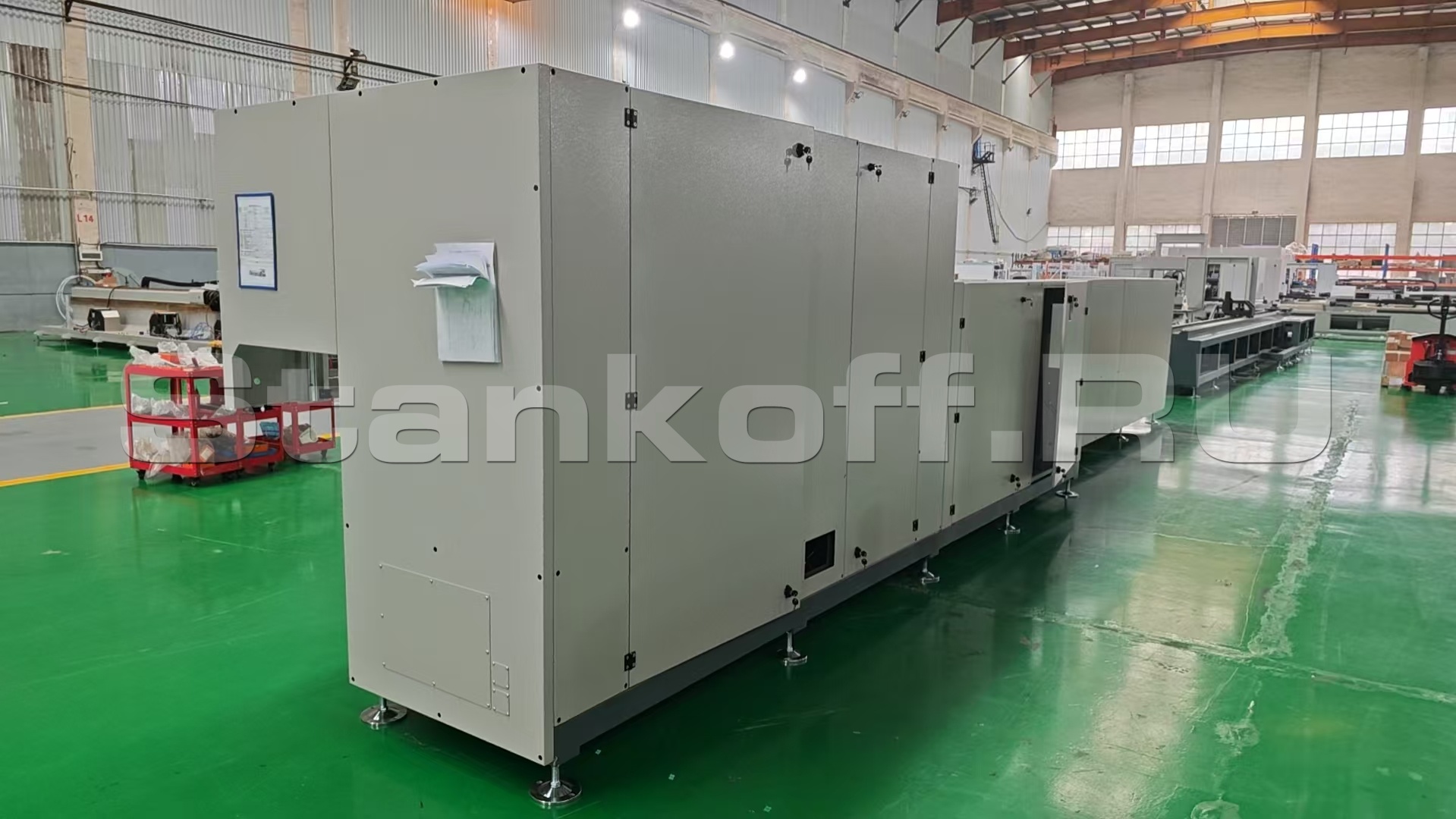

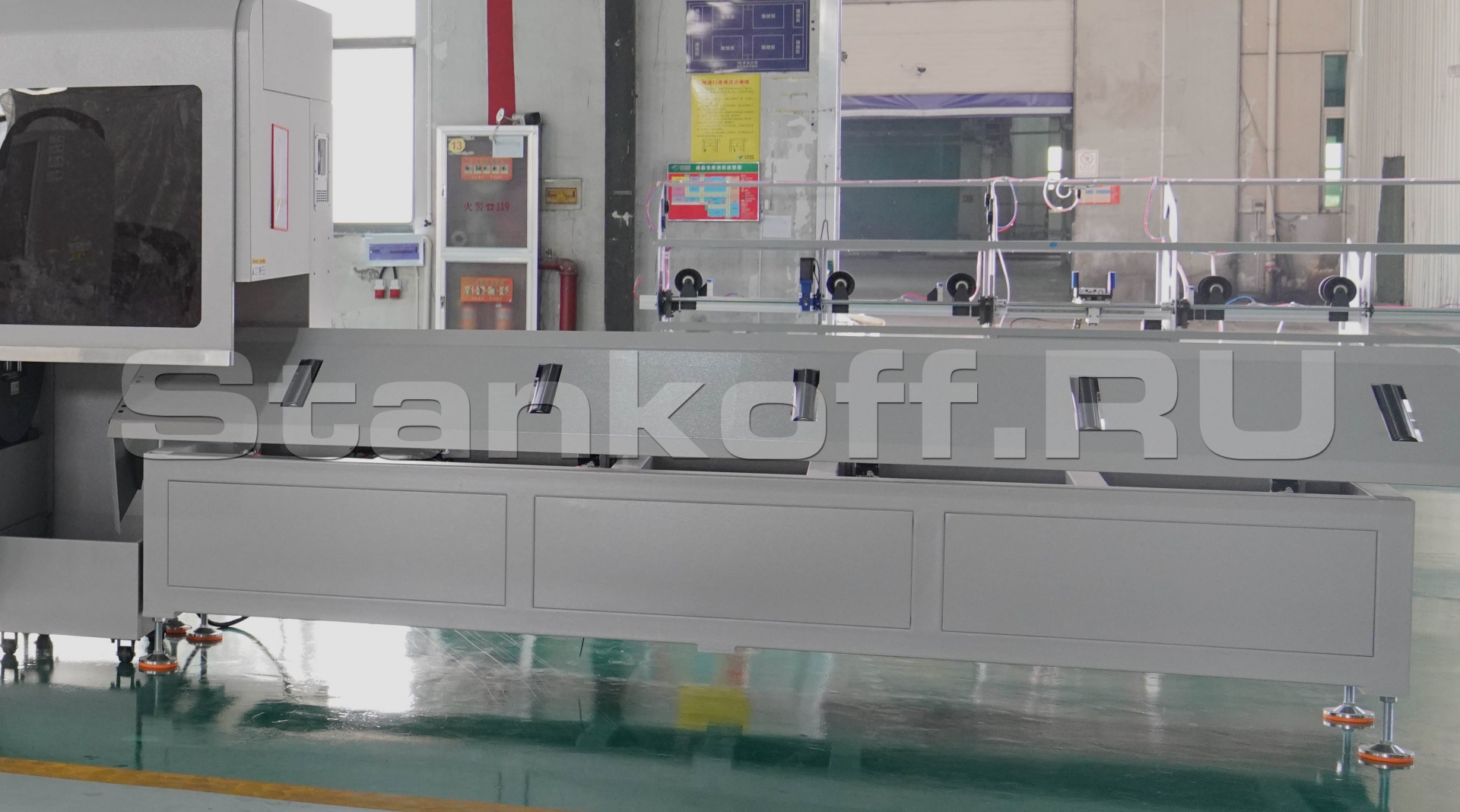

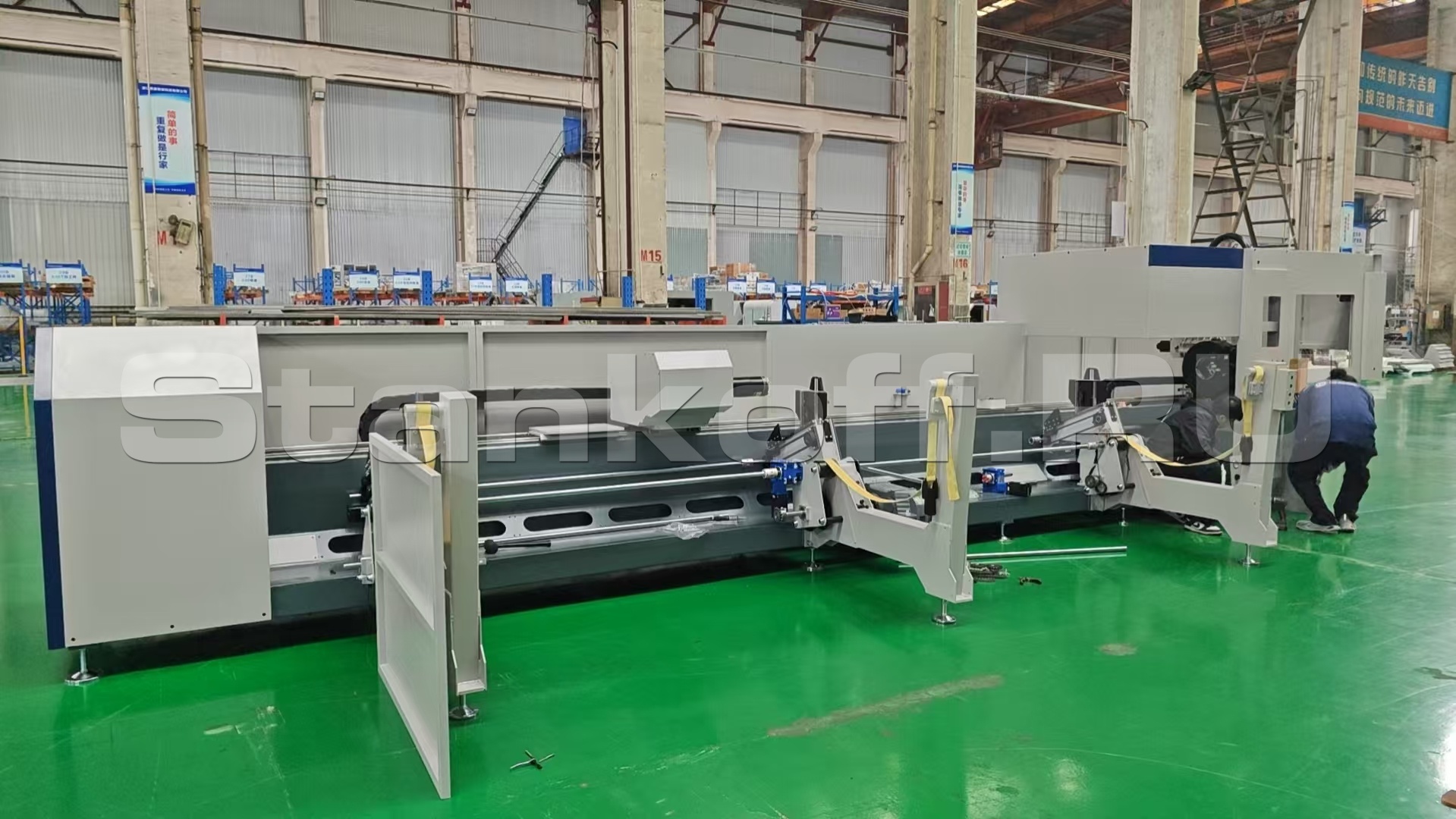

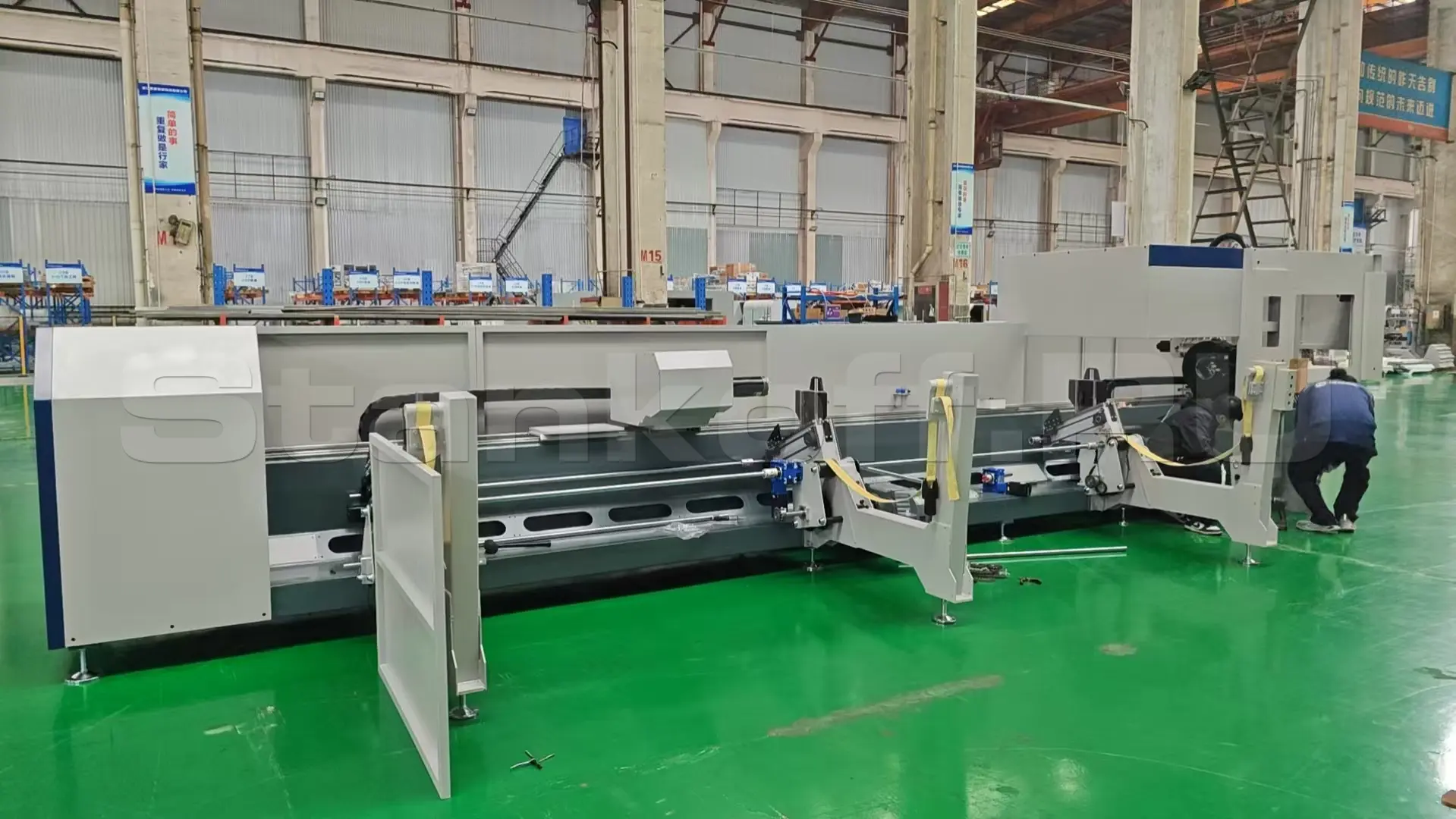

Автоматическая система загрузка труб

Система погрузки ленточного типа интегрирована в станину станка и обеспечивает подачу обрабатываемых труб в зону резки. Ленточная погрузка управляется с использованием ЧПУ, позволяя удалённо контролировать и настраивать параметры системы погрузки. Максимальный вес пачки труб составляет 1,5 тонны. Вес одной трубы должен быть не более 110 кг, а её длина – не менее 3300 мм и не более 6500 мм.

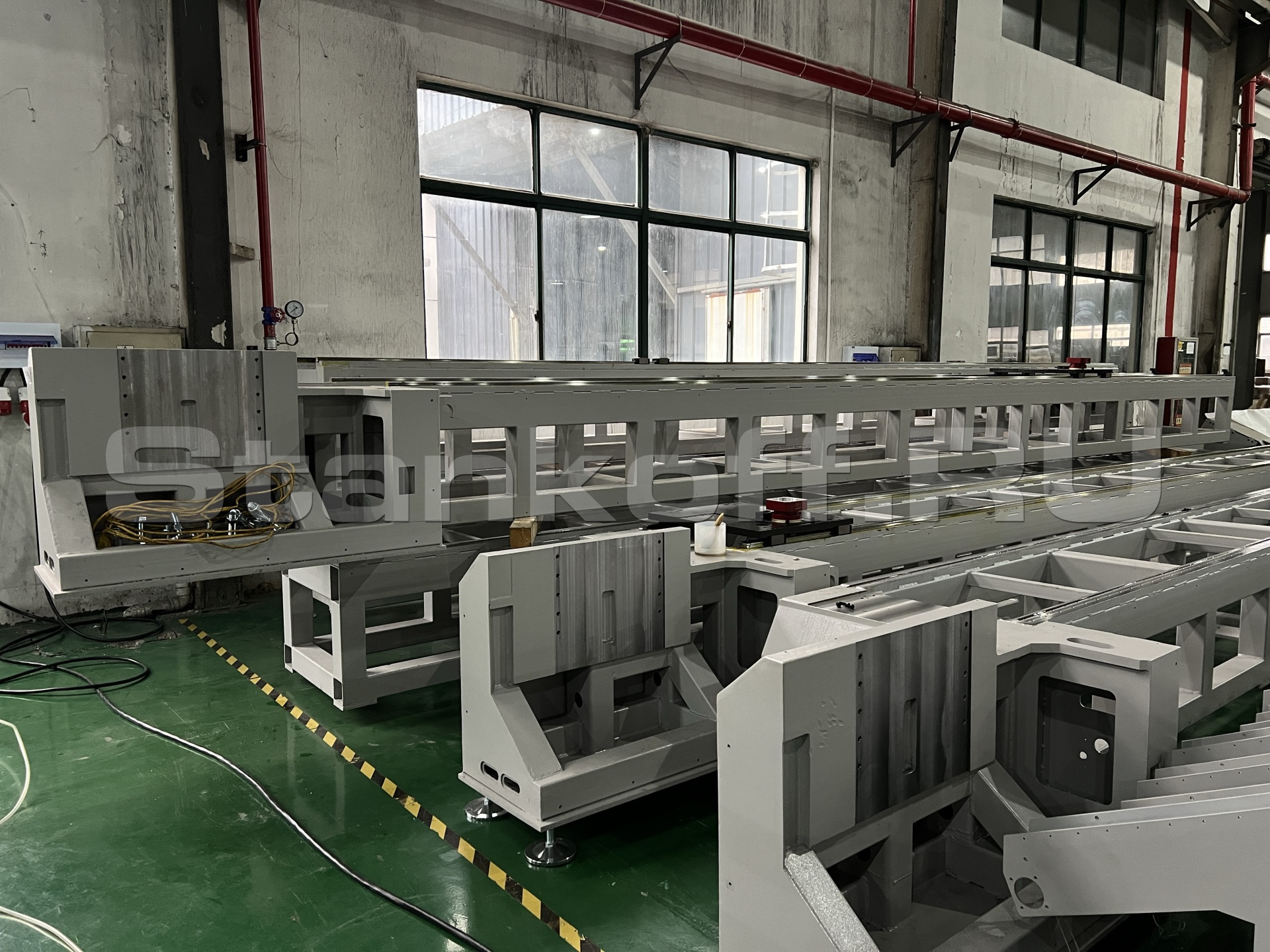

Горизонтальная станина

Станина изготовлена из высококачественных материалов с использованием передовых технологий сварки и тепловой обработки, что обеспечивает ее прочность и стабильность. После отжига станина подвергается точной обработке на крупных фрезерных станках с ЧПУ. Поверхность станины, где расположены направляющие и зубчатые рейки обрабатывается с целью достижения определенной гладкости, ровности и точности формы. Даже при работе на высоких скоростях и ускорениях станина сохраняет минимальные вибрации и деформации, что обеспечивает надёжную и точную работу лазерного станка.

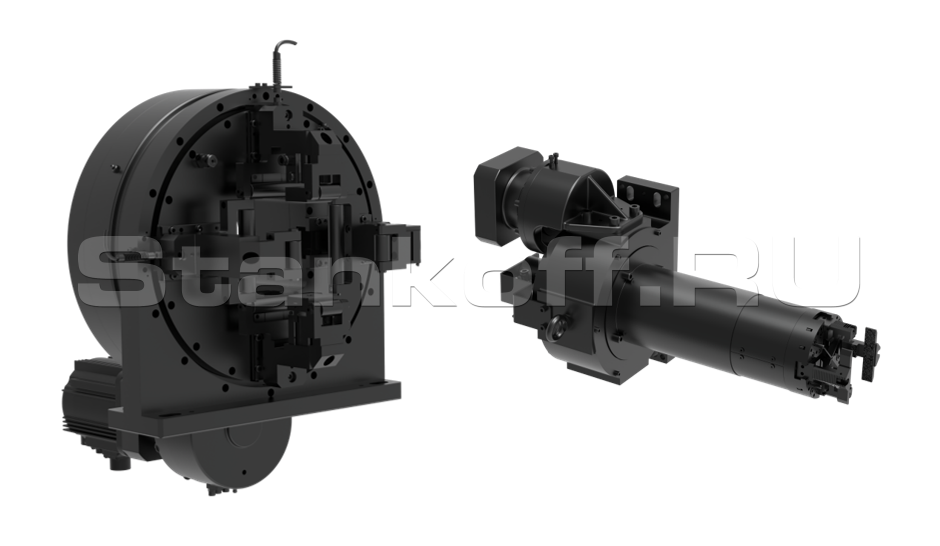

Пневматический зажимной патрон

Универсальный зажимной патрон широко применяется в специальных лазерных станках для резки труб, где требуется высокая точность и скорость работы. Обладают более высокой скоростью по сравнению с традиционными патронами. Зажимной патрон надежно удерживает трубы различных форм: круглого, квадратного и овального сечения со стороной от 15 до 120 мм.

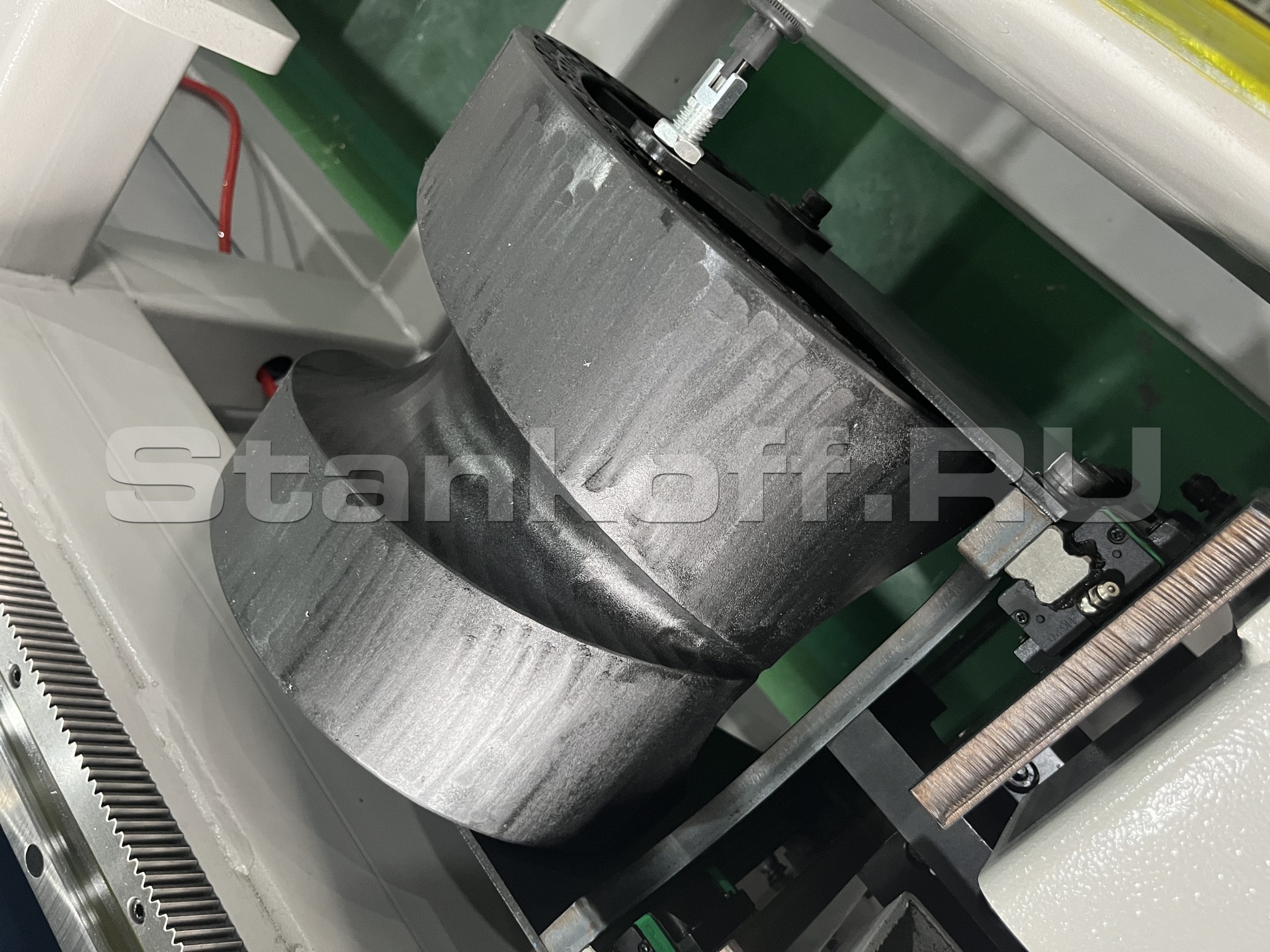

Роликовая система поддержки трубы

Для поддержки труб используются специальные ролики с конусообразным вырезом. Эти ролики могут вращаться на 360 градусов в зависимости от размера трубы и фиксироваться в нужном положении.
Станок оборудован двумя опорами, которые могут подниматься и опускаться.

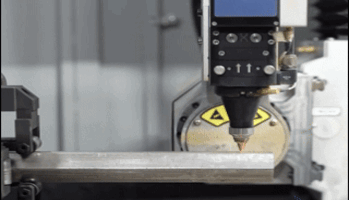

Модифицированная наклонная лазерная голова Ospri LCS03C0-H01

• Тип интерфейса: QBH
• Рабочая длина волны: 1080 ±10 нм
• Номинальная мощность: ≤ 3 кВт
• Диапазон регулировки фокуса: −18 ~ +15 мм
• Диапазон центрирования: ±1,5 мм
• Скорость регулировки фокуса: 100 мм/с
• Давление вспомогательного газа: ≤ 3 МПа
• Масса: 3,2 кг

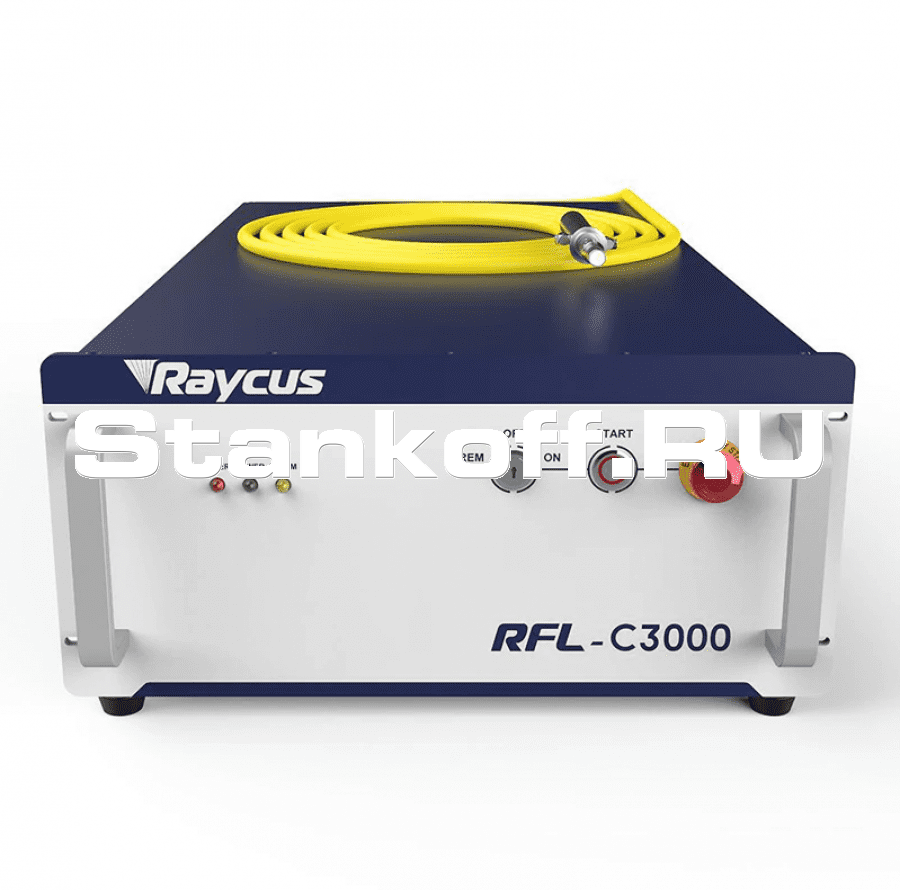

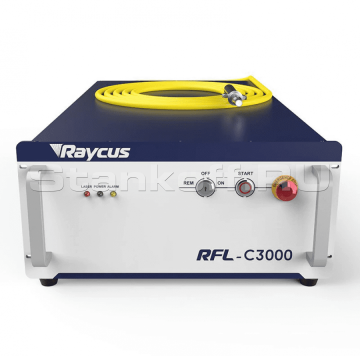

Лазерный источник Raycus

Станок оснащен лазерным источником компании «Raycus» (Китай). Это всемирно признанный лидер в области производства оптоволоконных лазеров, что подтверждает безупречная и безотказная работа. В лазерном излучателе установлена система кондиционирования для охлаждения электрокомпонентов.

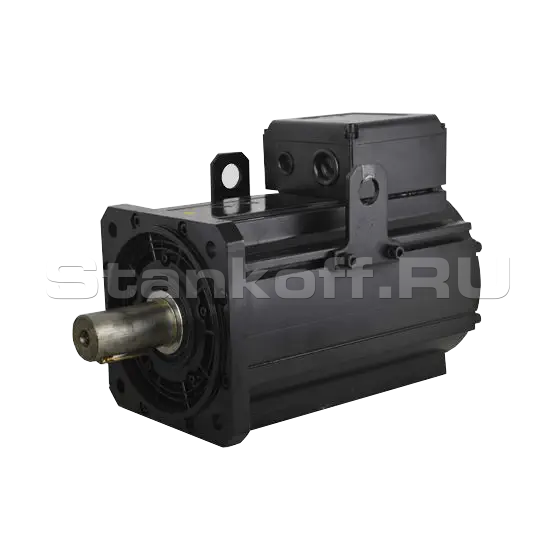

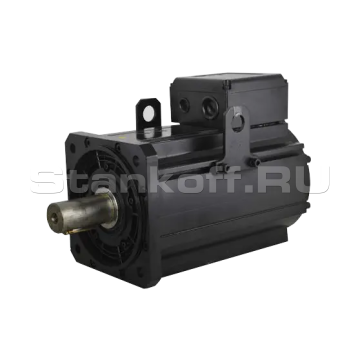

Серводвигатели Inovance

Компания Inovance является лидером в области промышленной автоматизации процессов управления и приводных технологий в Китае, а также поставщиком интегрированных технических решений для оптических, механических, электрических, гидравлических и пневматических приборов, которые относятся к приводным механизмам, процессам управления, двигателям и прецизионному оборудованию.

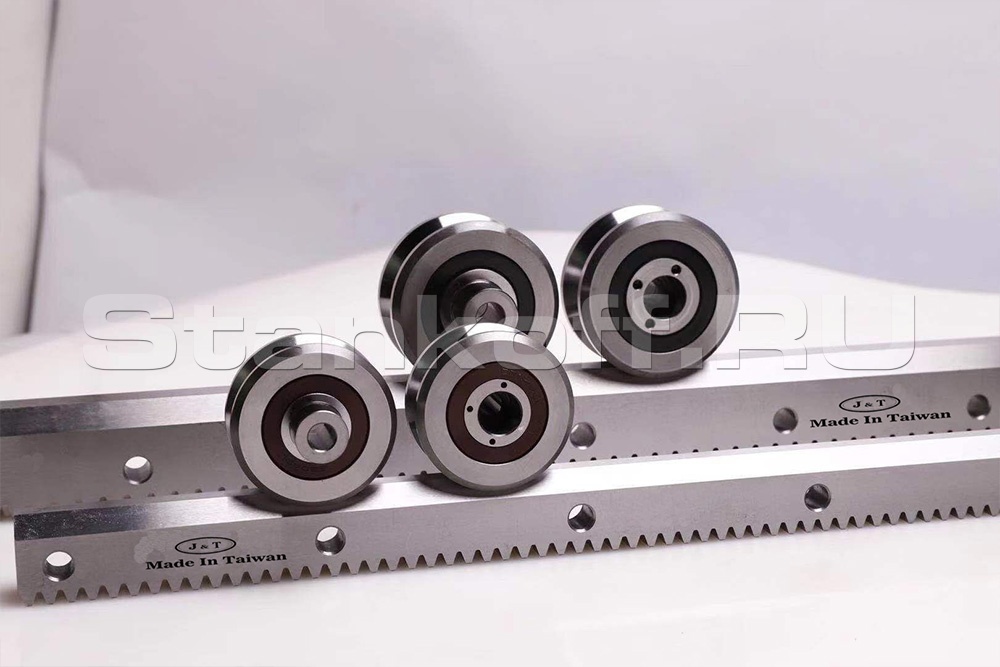

Зубчатая передача «шестерня-рейка» J&T

J&T – производитель высокоточных компонентов механической трансмиссии, основанный на Тайване. Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без потери точности обработки.

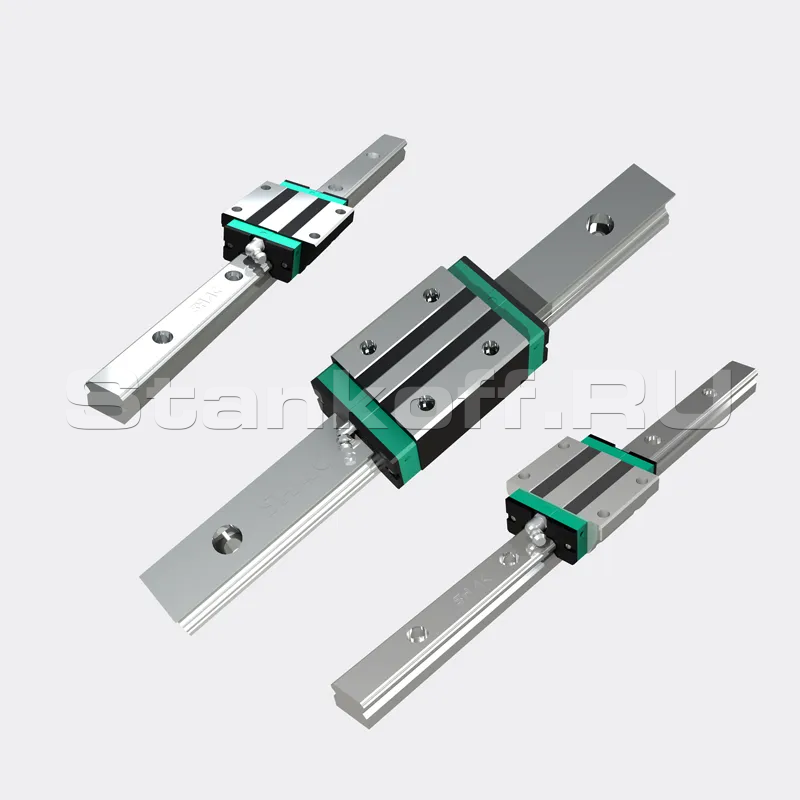

Высокоточные направляющие SHAC

Обеспечивают высокоточное линейное перемещение за счёт использования рециркуляционных элементов качения, что позволяет значительно снизить трение (до 1/50 по сравнению с направляющими скольжения), повысить жёсткость и точность позиционирования, особенно при работе совместно с прецизионными шарико-винтовыми парами.

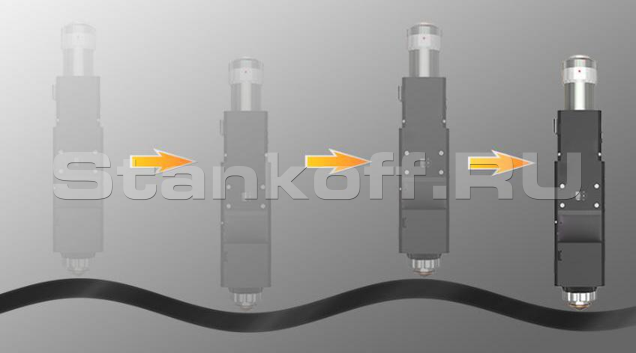

Ёмкостный датчик высоты

Ёмкостный датчик, представляет собой высокопроизводительное устройство с Ethernet интерфейсом. Необходим для определения высоты режущей головы над поверхностью металла, определения формы трубы и избегания препятствий.

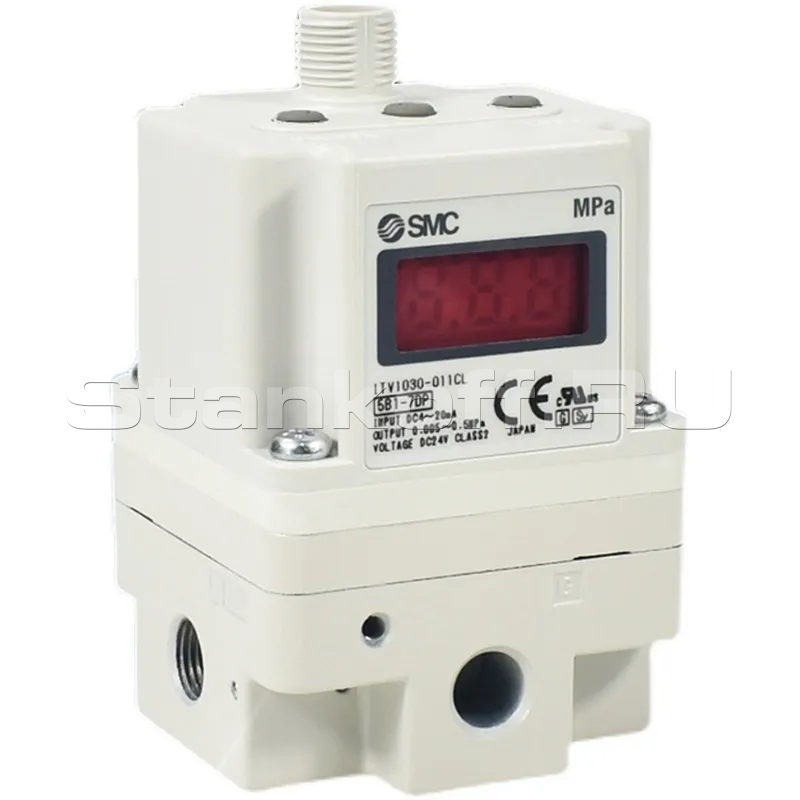

Пропорциональный клапан SMC

Высокоэффективный и экономичный пропорциональный клапан с цифровым управлением, который идеально подходит для регулирования давления. Отличается компактным размером и простой в использовании модульной конструкцией. Клапан имеет низкое энергопотребление и малое время отклика.

Автоматическая система смазки

Все подвижные механизмы станка закрыты защитными кожухами для предотвращения попадания крупно и мелкодисперсной металлической пыли. Для удобства эксплуатации лазерный комплекс оснащён централизованной системой автоматической смазки. Система подаёт смазывающую жидкость в подвижные элементы с заданным давлением и интервалом.

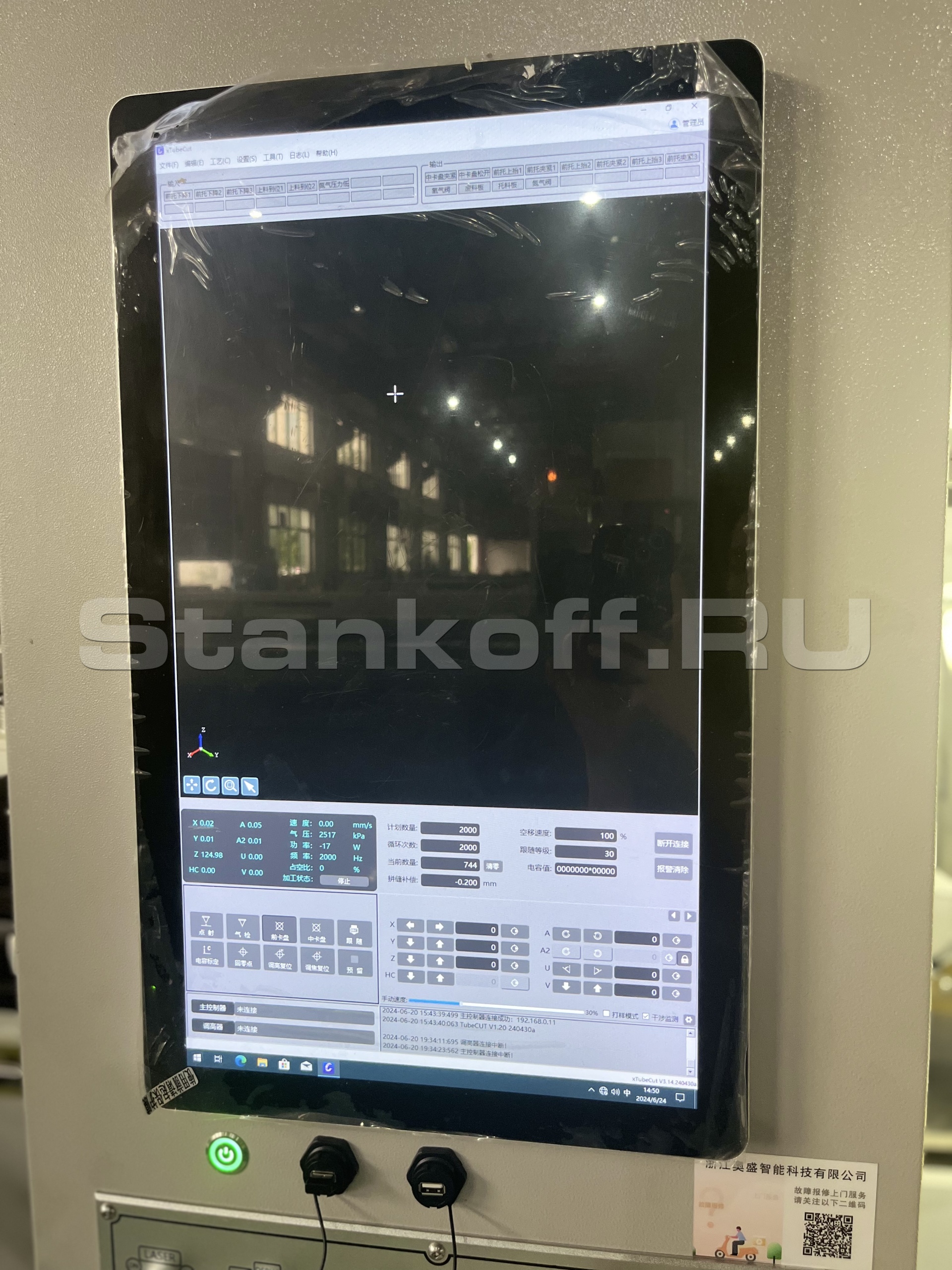

Современный вертикально-ориентированный экран

Вертикально-ориентированный экран из закаленного стекла, отличающийся от обычных горизонтальных экранов, быстрая реакция, высокая контрастность, широкий угол обзора, низкое энергопотребление, высокое разрешение. Низкая отражательная способность - удобство работы в любых условиях.

Дистанционный пульт управления

Позволяет оператору выполнять наиболее востребованные действия, не подходя к ЧПУ. Запуск/остановка программ, обратный ход, увеличение/уменьшение фокусного расстояния, изменение скорости подачи. Позволяет сократить время позиционирования режущей головы на 30%. Дает возможность контролировать раскрой и оперативно реагировать при необходимости.

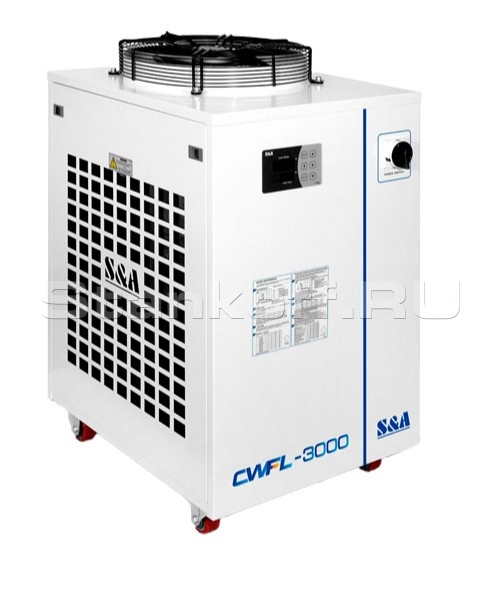

Водяной чиллер

Автоматический чиллер для охлаждения излучателей лазерных станков.
Этот чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме.

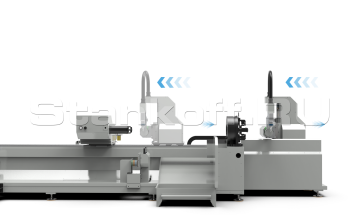

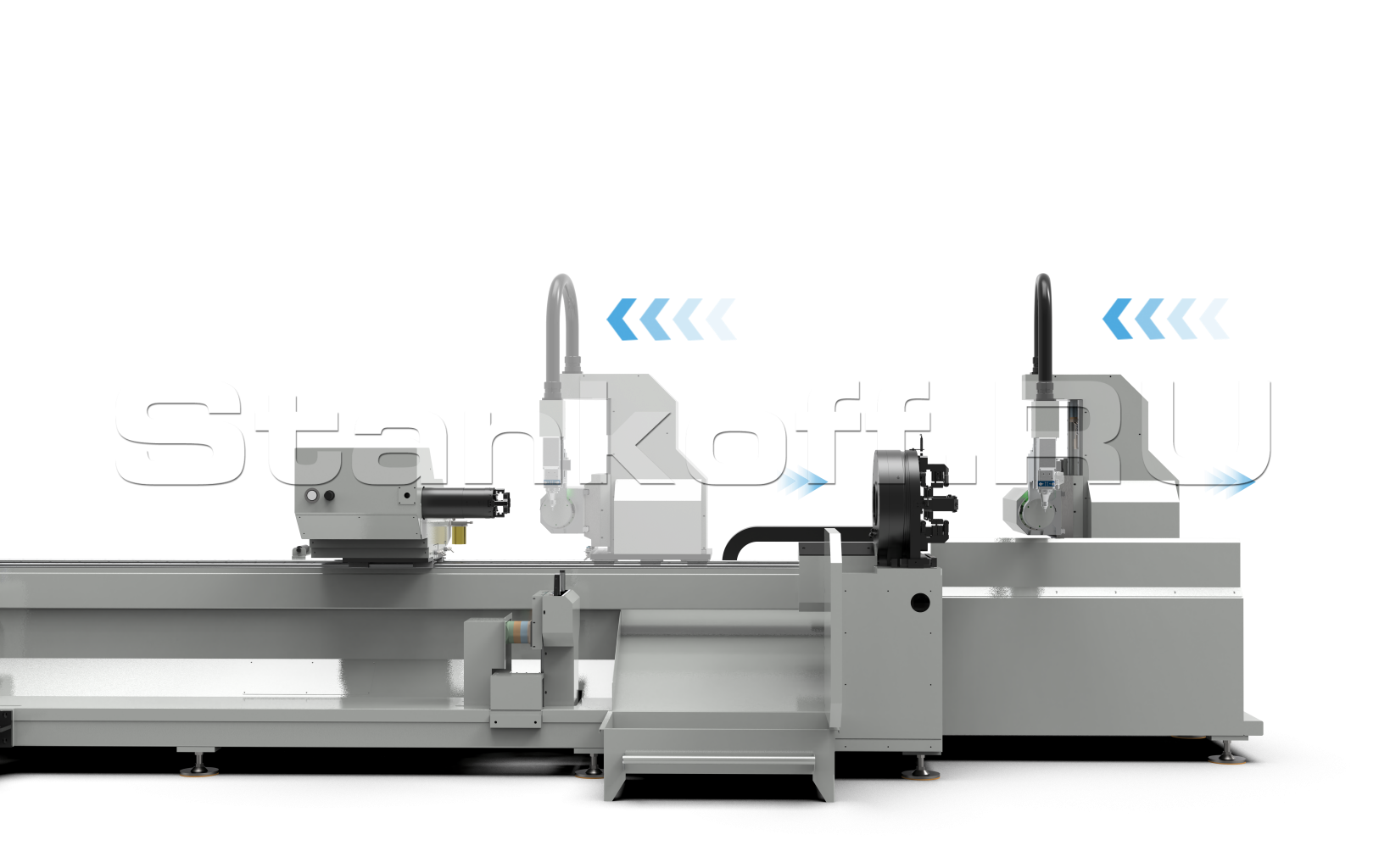

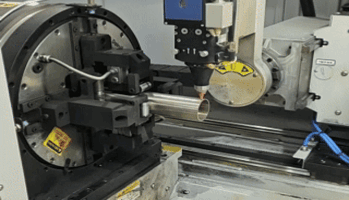

Минимизация мертвого остатка

Патрон и режущая голова имеют функцию взаимного обхода, при этом режущая голова может выполнять выход за зону переднего патрона, что позволяет минимизировать хвостовой остаток заготовки.
В процессе резки портал перемещается в зону между задним и передним патроном труборезного модуля, при этом труба остаётся зажатой кулачками заднего патрона, что обеспечивает стабильную фиксацию заготовки и безопасность обработки.

Система управления и программное обеспечение

Система управления, основанная на материально-компонентной базе Zmotion, включает в себя программное обеспечение TubeCut разработанное компанией Anji Jinke Machinery Equipment. Предназначена для профессиональной резки труб на лазерный труборезах, поддерживает резку профилей различной формы.

Функция управления держателями трубы в зависимости от угла поворота патрона для предотвращения прогиба трубы под силой тяжести.

Поддерживаемые форматы: .stp, .step

Технология FLYCUT

Данная технология оптимизирует обработку тонких металлов. Система осуществляет раскрой не отдельными объектами, а распознает все контуры, лежащие на одной прямой и после режущая голова в высоком темпе проходит всю трубу по определённой прямой. Данная функция значительно экономит время обработки при перфорации трубы.

Технология NESTING

Позволяет разместить, максимально-необходимое количество деталей на обрабатываемой трубе, также учитывается параметр минимизации отходов. Таким образом, экономится время на подготовке задания. Также опция высчитывает время обработки данного задания. Это позволяет точно высчитать себестоимость готового изделия.

Технология MICRO JOINT

Автоматическое размещение перемычек по контуру раскроя. Благодаря данной опции готовое изделие не выпадает после раскроя, а также предотвращает разворот детали перпендикулярно заготовке. Актуально для изготовления декоративных деталей из нержавеющей стали, где царапины недопустимы.

Управление координатной системой обеспечивается как со стойки ЧПУ, так и с помощью беспроводного пульта, что значительно облегчает позиционирование режущей головы по отношению к заготовке, а также упрощает работу оператора станка.

Дополнительные опции

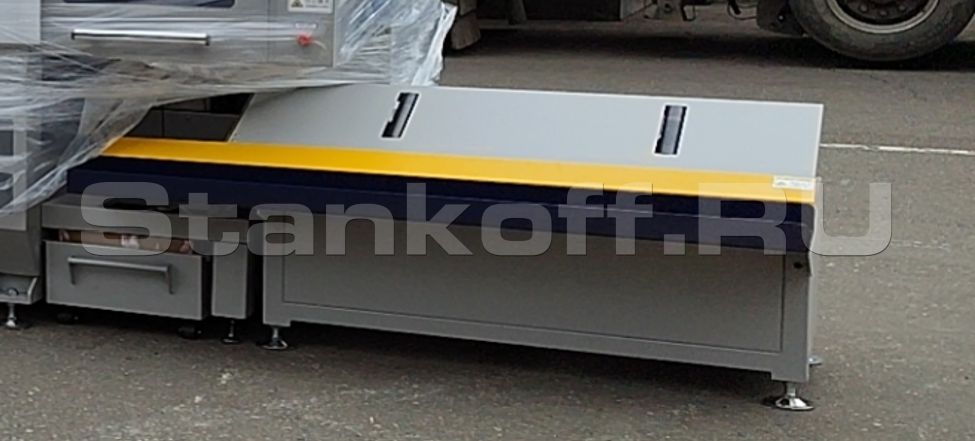

Стол для поддержки трубы в зоне выгрузки (2 метра)

Стол активно поддерживает трубы длиной до 1,5 метра, предотвращая их деформацию во время резки. Это особенно важно при работе с гибкими материалами, так как позволяет повысить точность процесса резки. Обработанные трубы плавно попадают в лоток готовых деталей. Общая длина зоны выгрузки составляет 2 метра.

Сервостол для поддержки труб в зоне выгрузки (4 метра)

Стол предназначен для поддержки длинных труб до 5 метров, предотвращая их деформацию во время резки, что особенно полезно при обработке гибких материалов и способствует улучшению точности процесса резки. Использование этого стола особенно рекомендуется для длинных и больших квадратных/прямоугольных труб.

Параметры подбора мощности для труборезного станка

	Круглые трубы
Диаметр труб	φ20-φ50		φ50-φ120		φ120-φ220
Мощность источника	Черная сталь	Нержавеющая сталь	Черная сталь	Нержавеющая сталь	Черная сталь	Нержавеющая сталь
1000 Вт	3 мм	3 мм	4 мм	3 мм	6 мм	4 мм
1500 Вт	4 мм	4 мм	6 мм	4 мм	8 мм	4 мм
2000 Вт			8 мм	6 мм	12 мм	6 мм
3000 Вт			10 мм	8 мм	12 мм	6 мм
4000 Вт			12 мм	10 мм	14 мм	10 мм
	Профильные трубы
Диаметр труб	φ20-φ50		φ50-φ100		φ100-φ150
Мощность источника	Черная сталь	Нержавеющая сталь	Черная сталь	Нержавеющая сталь	Черная сталь	Нержавеющая сталь
1000 Вт	3 мм	2 мм	3 мм	2 мм	6 мм	3 мм
1500 Вт	4 мм	3 мм	4 мм	3 мм	8 мм	4 мм
2000 Вт			6 мм	4 мм	12 мм	4 мм
3000 Вт			8 мм	4 мм	12 мм	6 мм
4000 Вт			10 мм	6 мм	14 мм	6 мм

Выбор диаметра сопла

Материал	Толщина	Диаметр сопла
Углеродистая сталь	1 - 6 мм	1,4 мм
Углеродистая сталь	6 - 10 мм	2 мм
Нержавеющая сталь	1 - 3 мм	1,5 мм
	3 - 4 мм	2 мм
	5 - 6 мм	2,5 мм

Качество газов

Тип газа	Качество	Чистота газа,%	Содерж-е азота и аргона(N2 +Ar),‰	Содерж-е воды (H2O),‰
Кислород O2	3,5	≥99,95	≤500	≤5
Тип газа	Качество	Чистота газа,%	Содерж-е кислорода(O2),‰	Содерж-е воды (H2O),‰
Азот N2	4,5	≥99,995	≤10	≤5
Азот N2	5	≥99,999	≤3	≤5

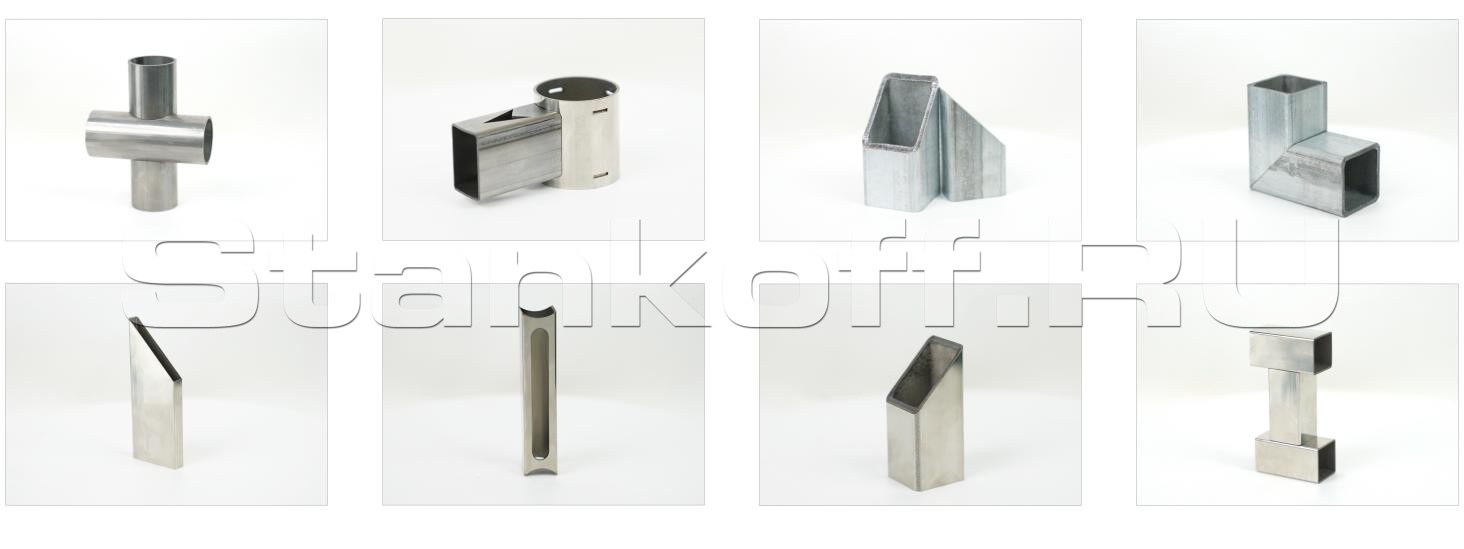

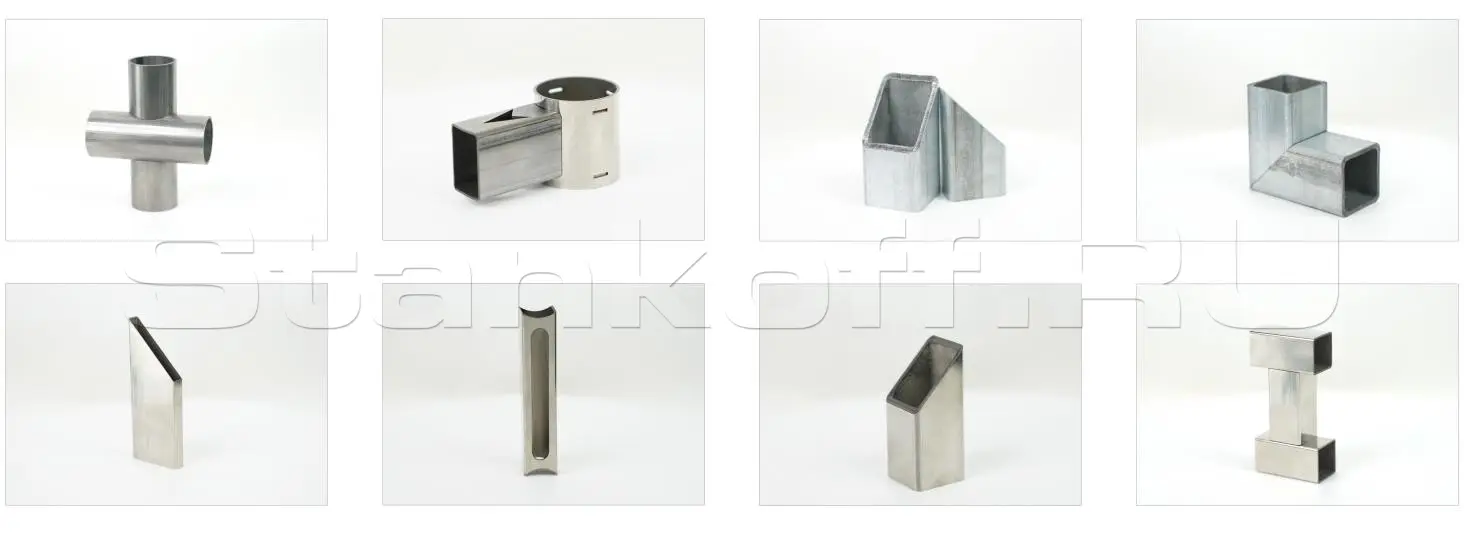

Образцы обработки

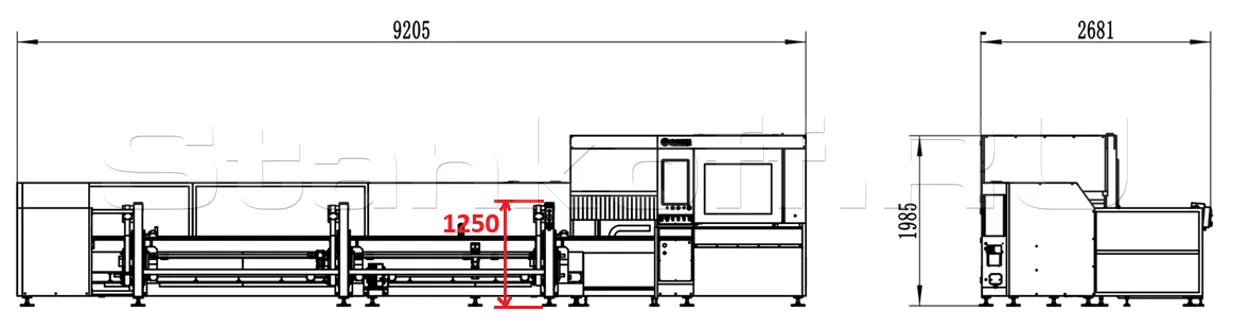

Габаритные параметры

Характеристики

Лазерный источник
Мощность лазера, Вт	3000
Источник излучения	Raycus
Параметры обработки
Диаметр круглых труб, мм	15 – 120
Максимальный вес труб, кг	1500
Толщина резки (нерж. сталь), мм	6
Толщина резки (углерод. сталь), мм	10
Зона погрузки
Система погрузки	автоматическая
Тип погрузки	Ленточная
Минимальная длина трубы, мм	3300
Максимальная длина трубы, мм	6500
Принимаемые формы труб	Квадратная; Круглая; Прямоугольная
Максимальный вес одной трубы, кг	110
Длина ручной подачи трубы, мм	1000-7000
Исполнение
Тип патрона	Пневматические
Наклонная голова	Есть
Скоростные характеристики
Максимальная скорость вращения патрона, об/мин	200
Ускорение, G	1,5
Точность позиционирования (X, Y, Z), мм	±0,03

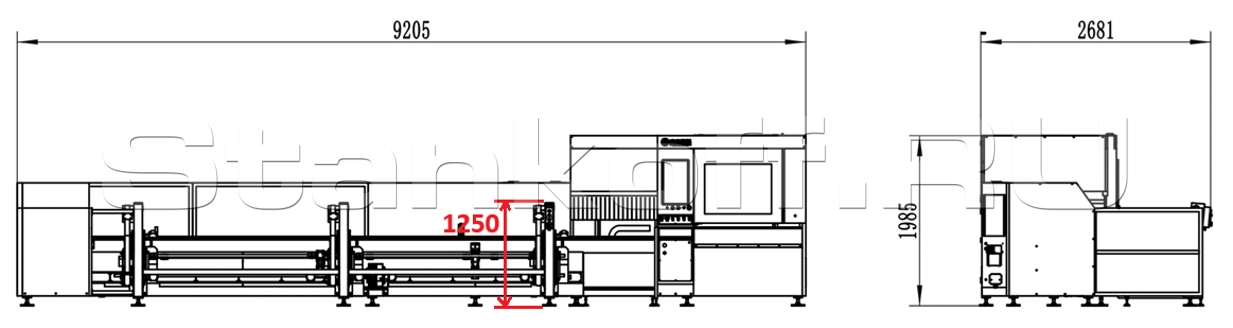

Габаритные параметры
Габариты, мм	9205 × 2681 × 1985
Вес нетто, кг	4500
