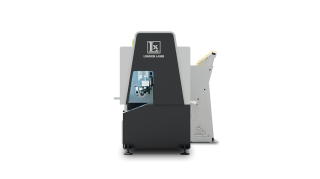

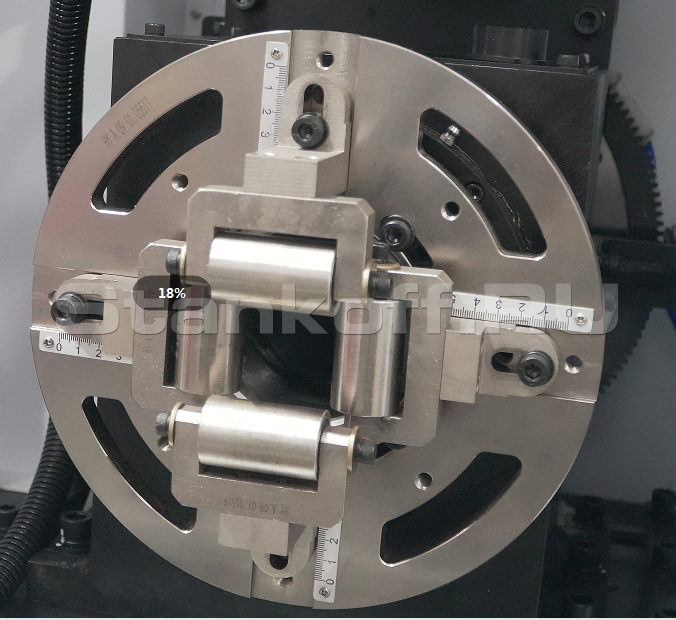

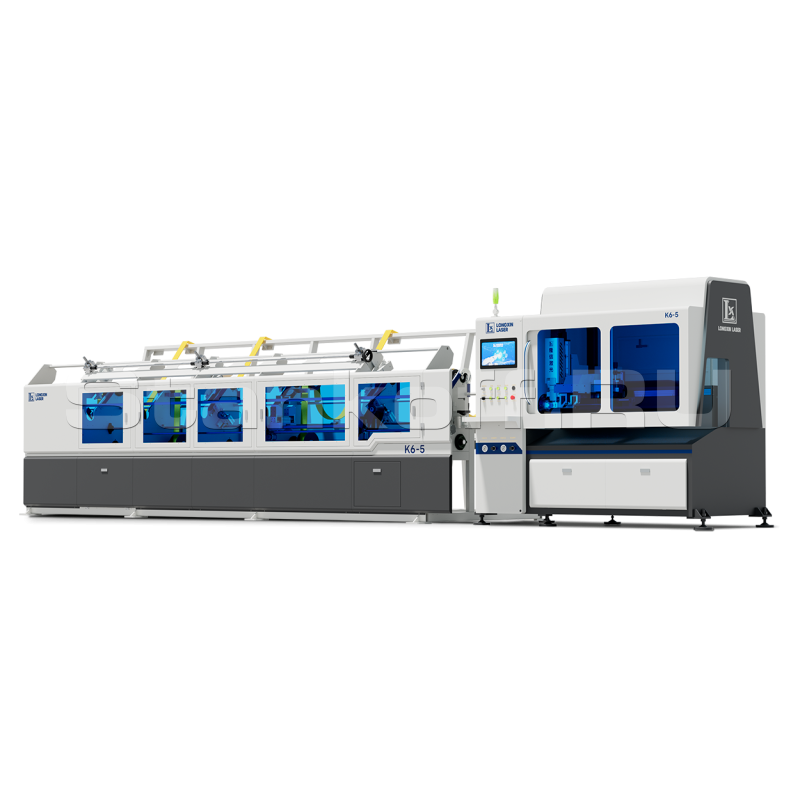

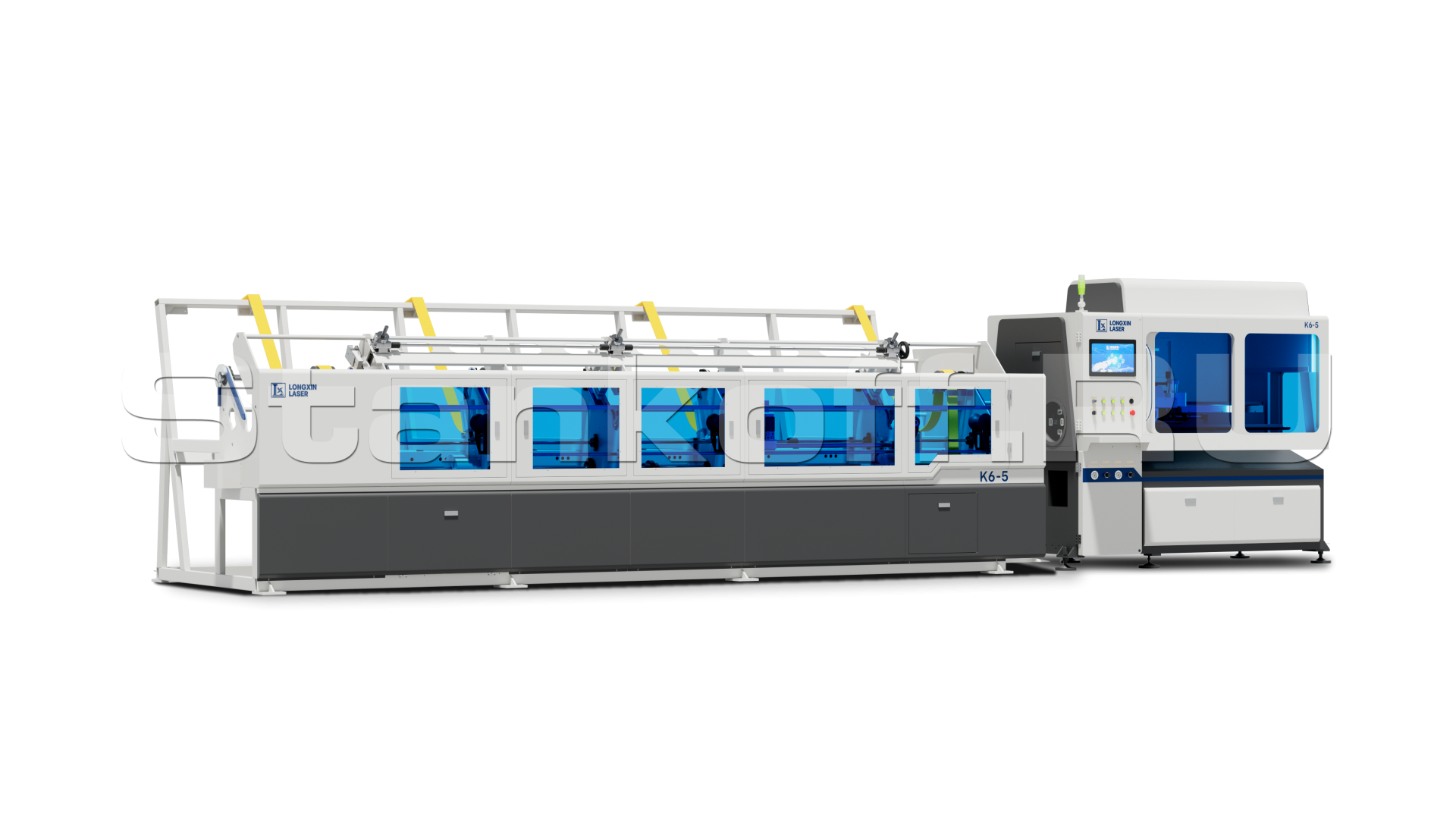

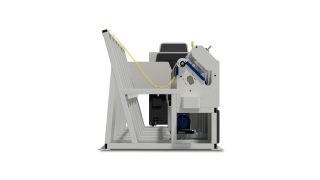

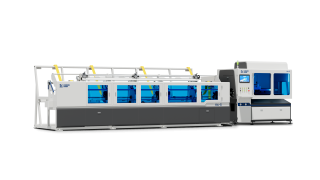

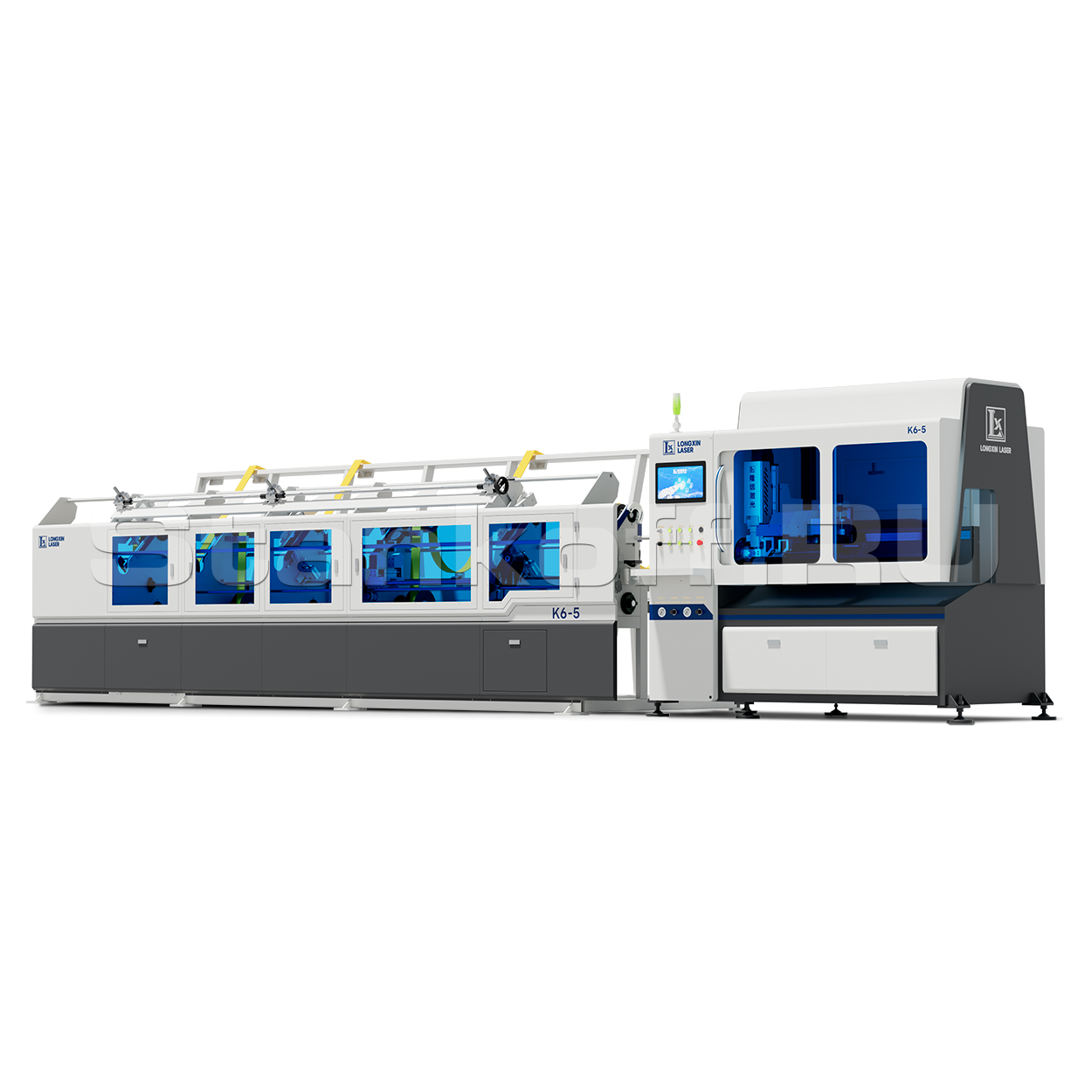

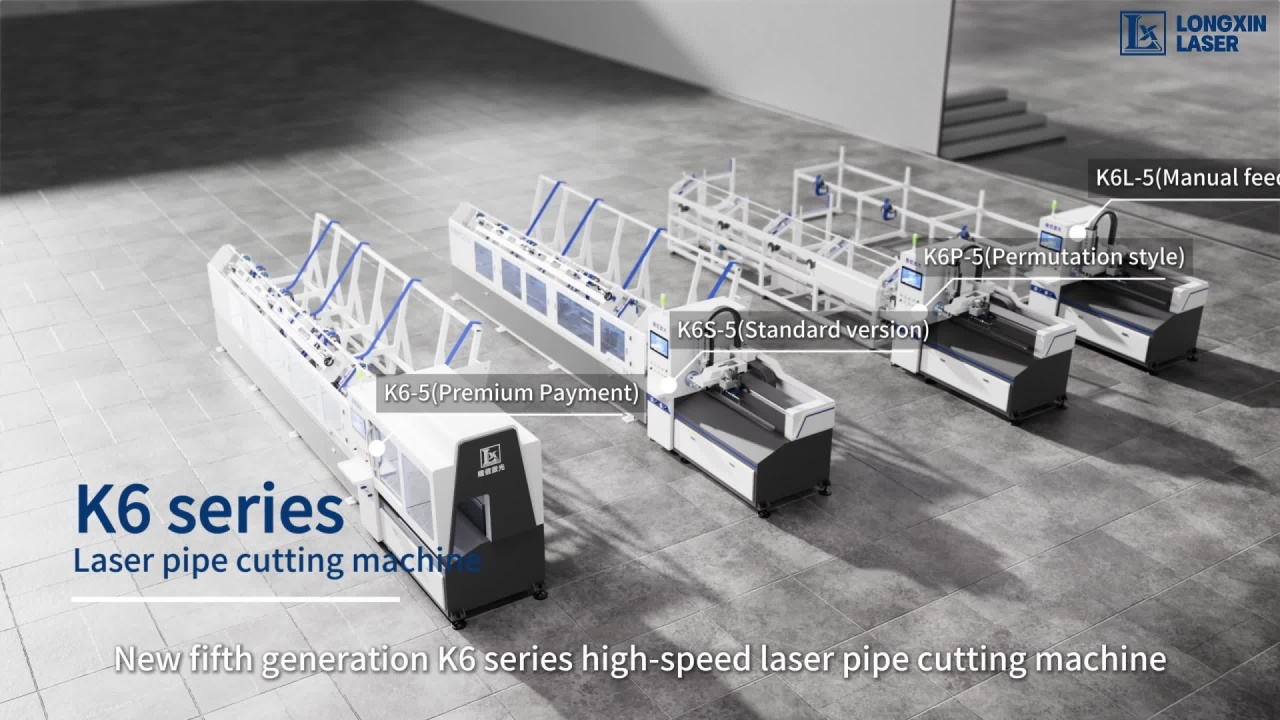

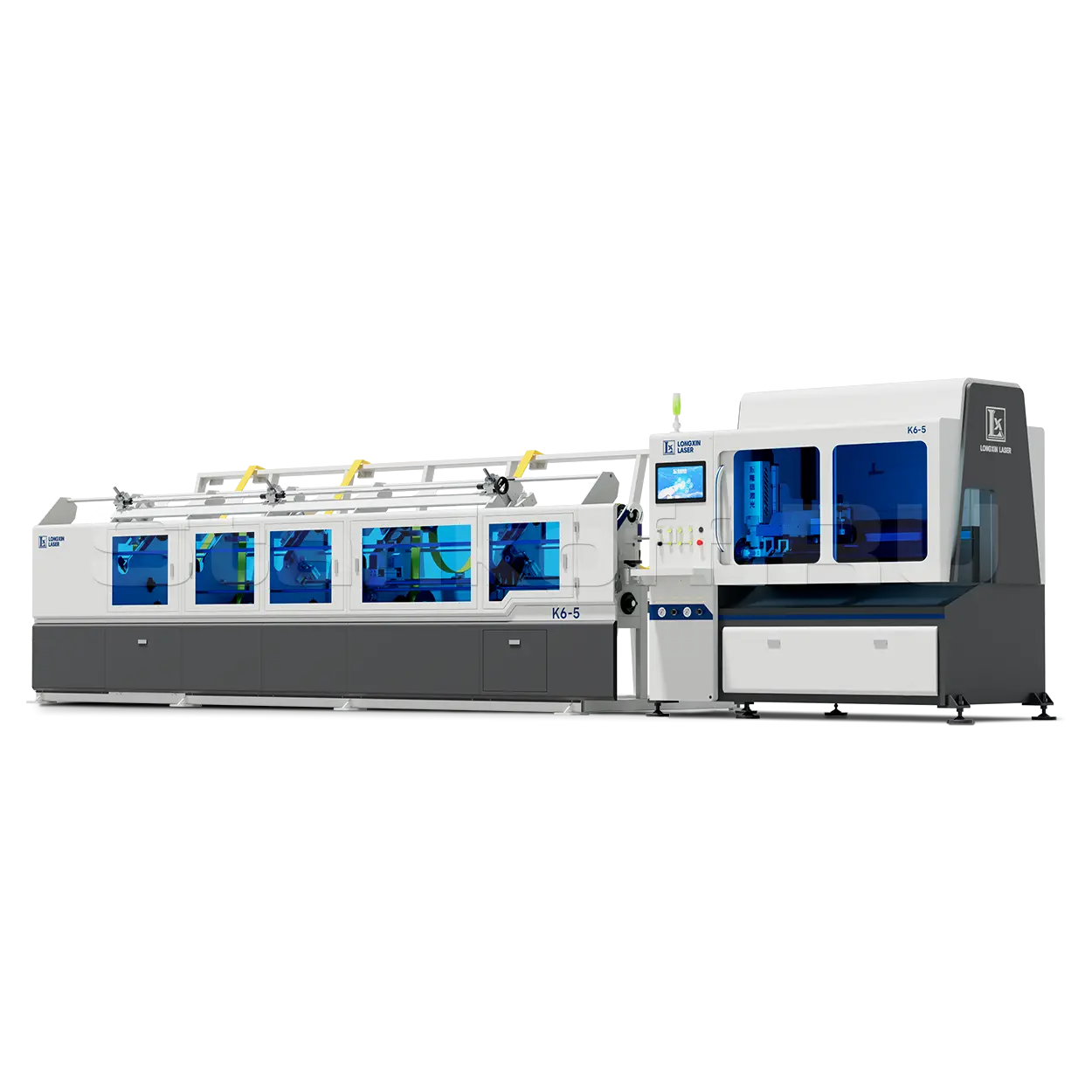

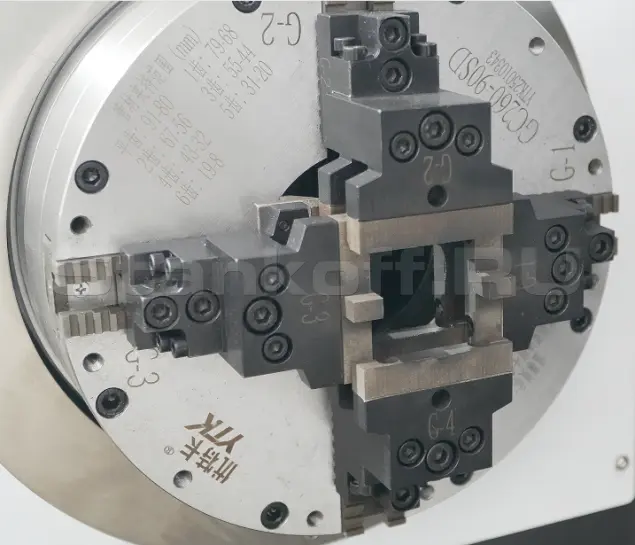

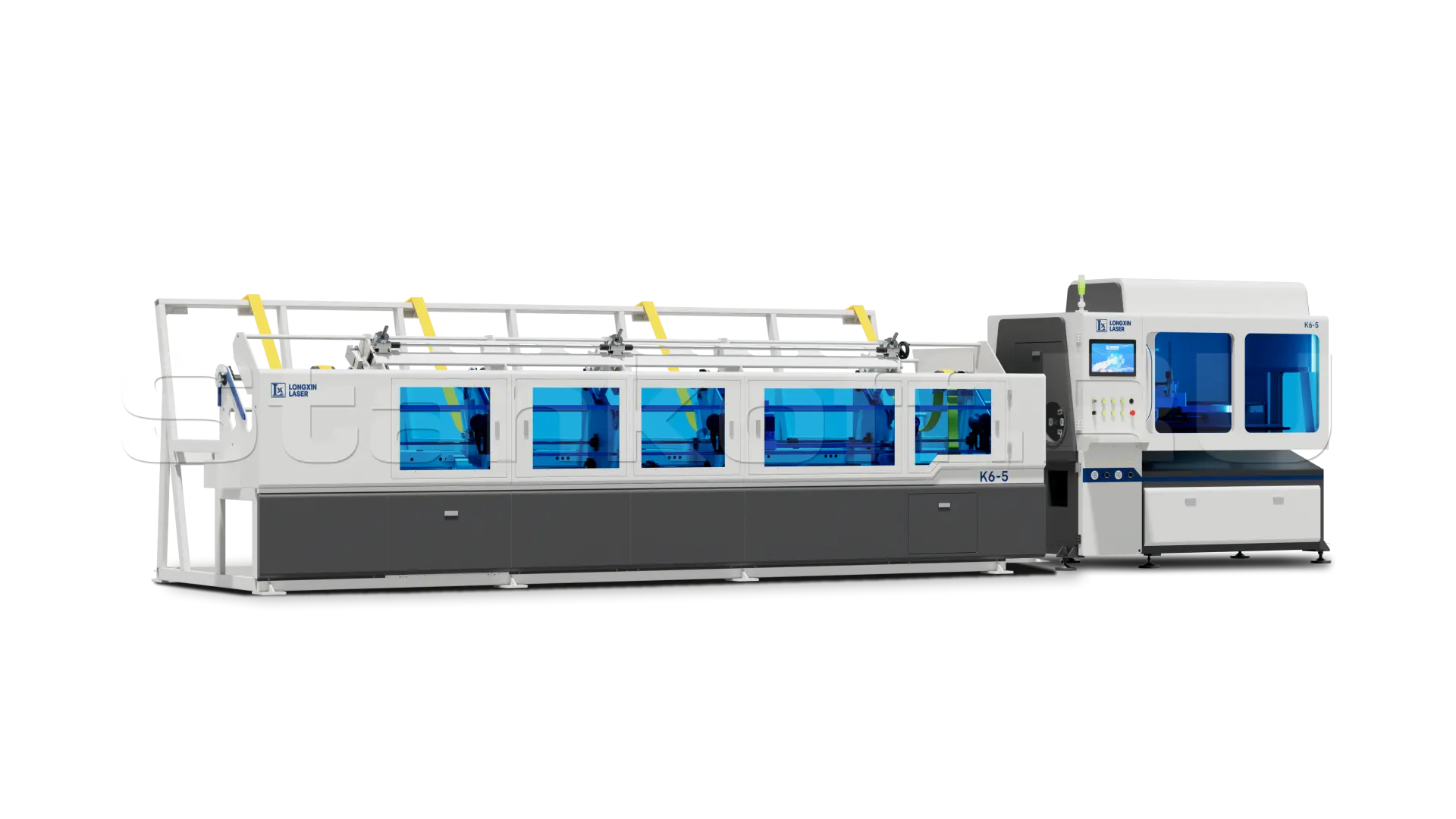

Высокоскоростной лазерный труборез с сервозахватом и автоматической системой погрузки труб LX-K6-5-6200/3000 Raycus предназначен для высокоточной и быстрой резки круглых, квадратных, прямоугольных и профильных труб. Оснащён автоматической подачей для труб с диагональю до 85 мм.

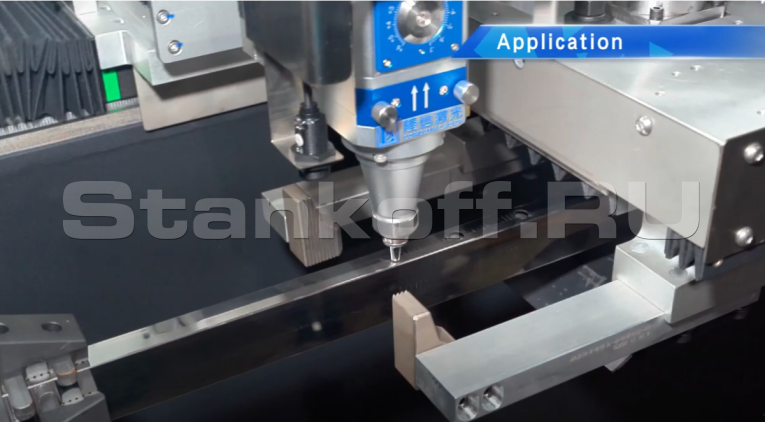

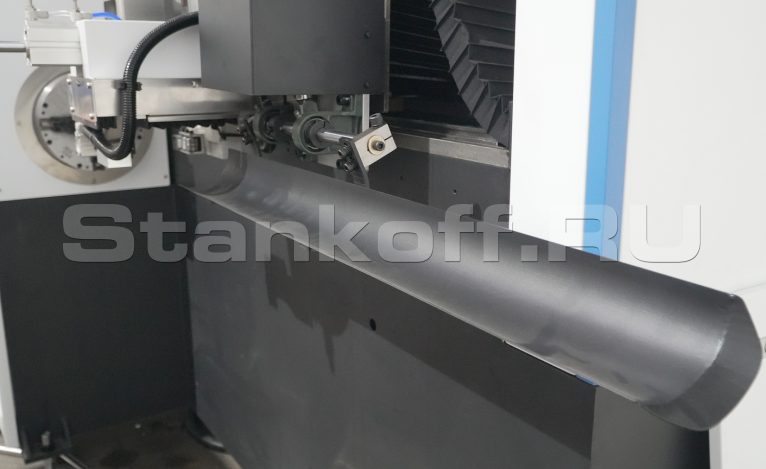

Станок комплектуется надёжной режущей головой BOCI BLT3 — профессиональным решением с водяным охлаждением и усиленной защитой оптики, рассчитанной на длительную работу в производственных условиях. Жёсткость и точность конструкции обеспечиваются станиной, которая сварена из высококачественной стали, прошедшей профессиональную сварку, высокотемпературный отжиг, вторичное старение и прецизионную механическую обработку на портальных фрезерных станках. Поддержка труб на выходе — стандартная длина 1,5 м, с возможностью увеличения до 6 м.

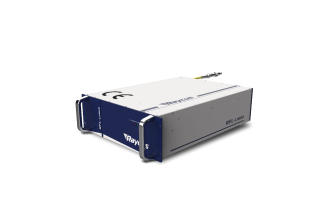

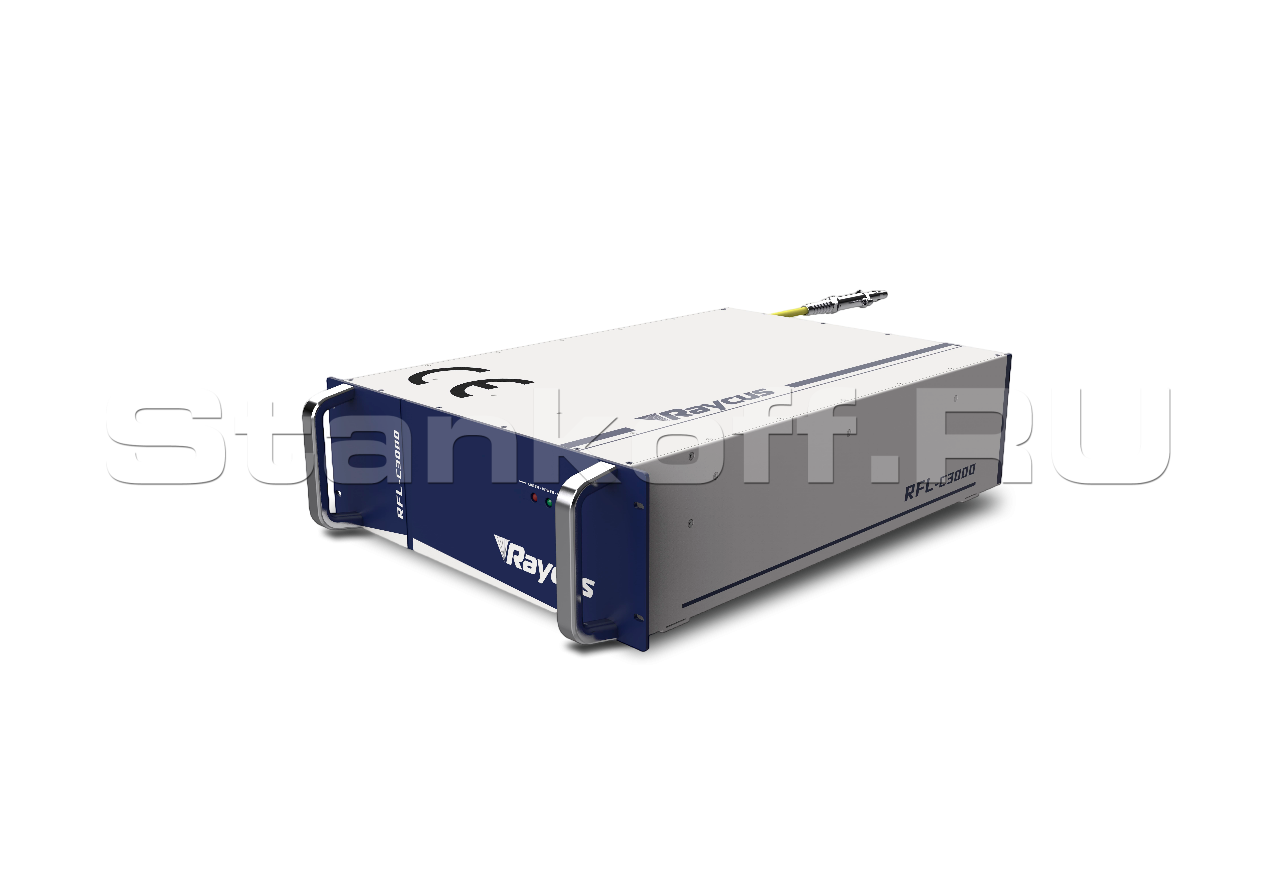

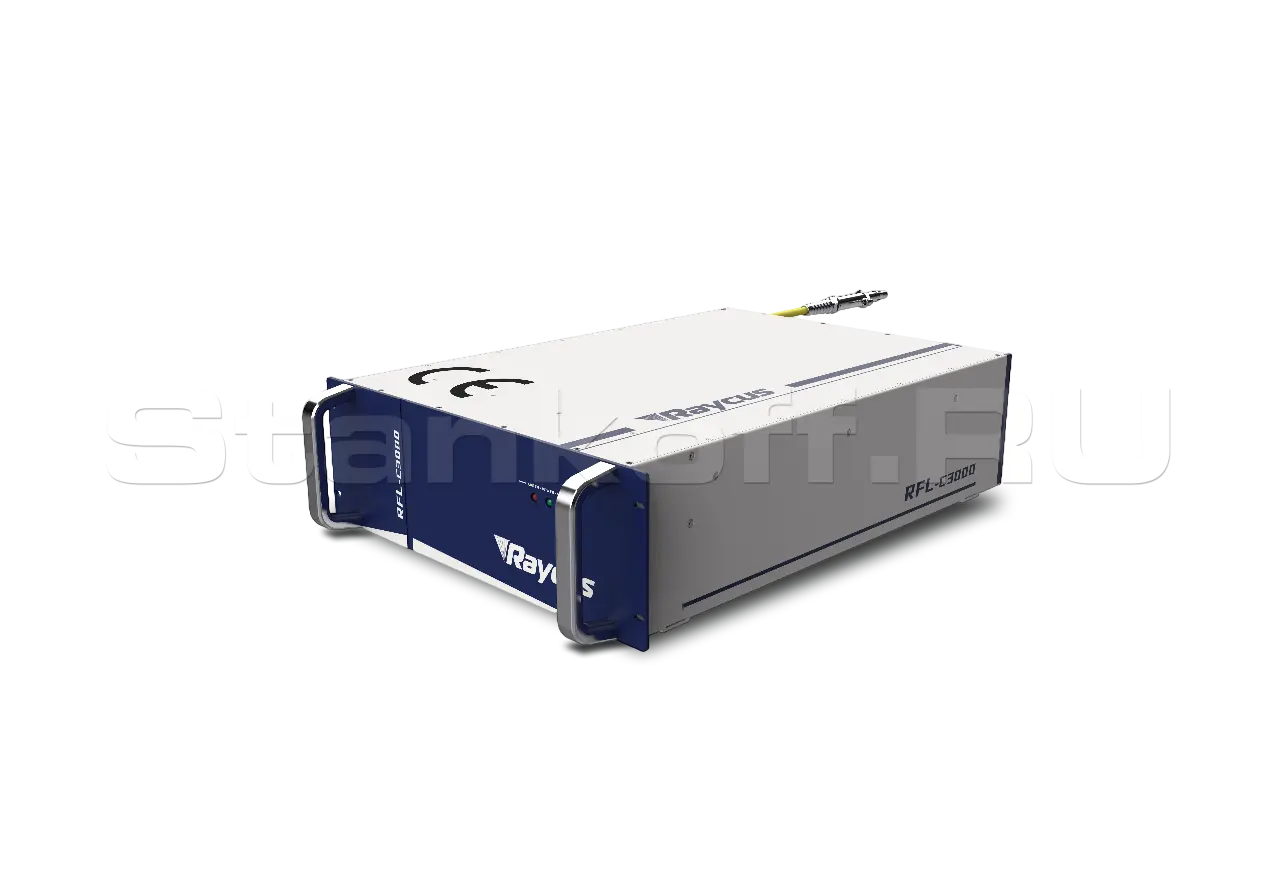

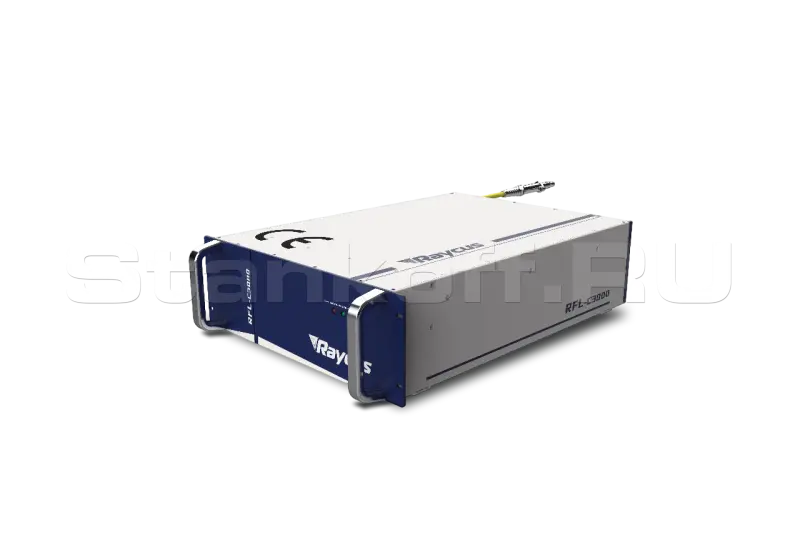

| Лазерный источник | Raycus (Китай) |
| Лазерная голова 2D с автоматической фокусировкой | BOCI BLT3 (Китай) |

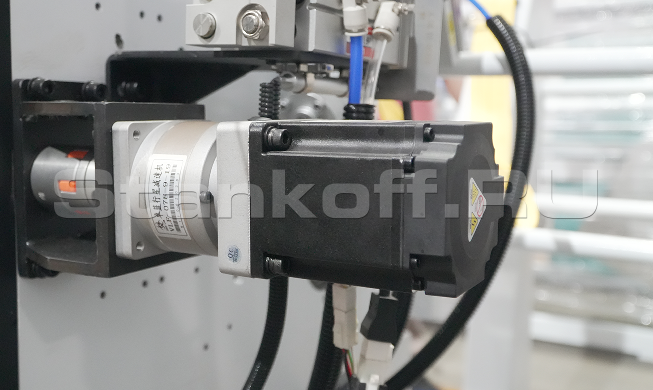

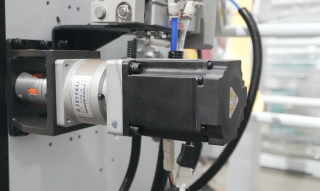

| Сервопривод | BOCHU (Китай) |
| Система ЧПУ | FSCUT TubesT (Китай) |
| Чиллер | S&A (Китай) |
| Лазерный источник | |
| Мощность лазера, Вт | 3000 |
| Источник излучения | Raycus |
| Параметры обработки | |
| Диаметр круглых труб, мм | 10 – 85 |
| Стороны обработки квадрата, мм | 10 – 60 |
| Минимальный остаток по трубе, мм | 40 |
| Максимальный вес труб, кг | 1500 |
| Толщина резки (нерж. сталь), мм | 6 |
| Толщина резки (углерод. сталь), мм | 10 |
| Зона погрузки | |
| Минимальная длина трубы, мм | 5500 |
| Максимальная длина трубы, мм | 6200 |
| Принимаемые формы труб | Квадратная; Круглая; Прямоугольная |
| Скорость подачи новой трубы, с | 6-8 |
| Скоростные характеристики | |
| Ускорение, G | 1,5 |
| Программно-аппаратные характеристики | |
| Система управления | TubesT (FSCUT) |
| Электропитание | |
| Частота напряжения, Гц | 50 |
| Макс. потребляемая мощность, кВт | 8 |
| Габаритные параметры | |
| Габаритные размеры станка, мм | 7810 × 1980 × 2040 |
| Вес нетто, кг | 2800 |
