Оптоволоконный лазерный труборез с 3мя патронами LD Laser S8-12036-12/12000

Name: Оптоволоконный лазерный труборез с 3мя патронами LD Laser S8-12036-12/12000
Brand: LD LASER
Availability: PreOrder
Rating: 5 (2 reviews)

/ 2

Сравнить Вопросы

LD LASER (Китай)

Краткие характеристики

Артикул: S8-12036-12/12000
Мощность лазера, Вт: 12000
Источник излучения: Raycus
Диаметр круглых труб, мм: 20 – 360
Стороны обработки квадрата, мм: до 360
Максимальный размер швеллера, мм: 220

Все характеристики

Модели серии

Все товары

S8-12036-12/6000

Оставьте запрос

Отправим цену, условия и сроки поставки

Доставка по всей России

Гарантия от производителя

Безнал, лизинг, рассрочка

Нужна консультация?

Альберт Зарипов

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Оптоволоконный лазерный труборез представляет собой высокоэффективное и надёжное оборудование, предназначенное для точной резки, гравировки и пробивки отверстий в листовом металле, обеспечивая высокое качество обработки по контуру.
Отличительной особенностью данной серии является наличие 3-х пневматических зажимных патронов (передний, задний и центральный). В стандартной комплектации станок обрабатывает трубы до 360 мм, весом до 1500 кг. Движение патронов осуществляется по линейным направляющим высокой степени надежности и точности.

Комплектация

Лазерный источник	Raycus(Китай)
Режущая голова	OSPRI LCM15B(Китай)
Система ЧПУ и софт	CYPCUT/TubesT (FSCUT5000A) (Китай)
Редуктор	TECHMECH (Германия)
Серводвигатели	INOVANCE (Китай)
Косозубая рейка	TWEBOLUN (Тайвань)
Высокоточные направляющие	ROUST (Германия)
Электрические компоненты	Schneider (Франция)
Пневматические компоненты	SMC (Япония)/AirTac (Тайвань)
Водяное охлаждение - чиллер	Tongfei (Китай)
Вентилятор 5,5 кВт
Стабилизатор в подарок!

Конструктивные особенности

Сварная станина из листовой стали

Сварная станина из листовой стали обеспечивает стабильность и точность в работе оборудования.

Портал-ось x

Легкий и прочный портал обеспечивает лазерным станкам высокую скорость работы, повышает эффективность оборудования и обеспечивает безупречное качество раскроя.

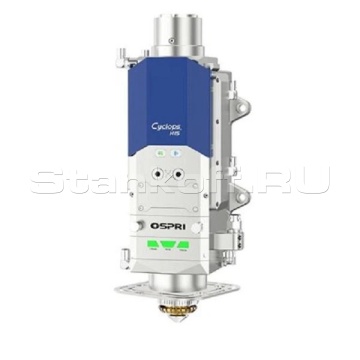

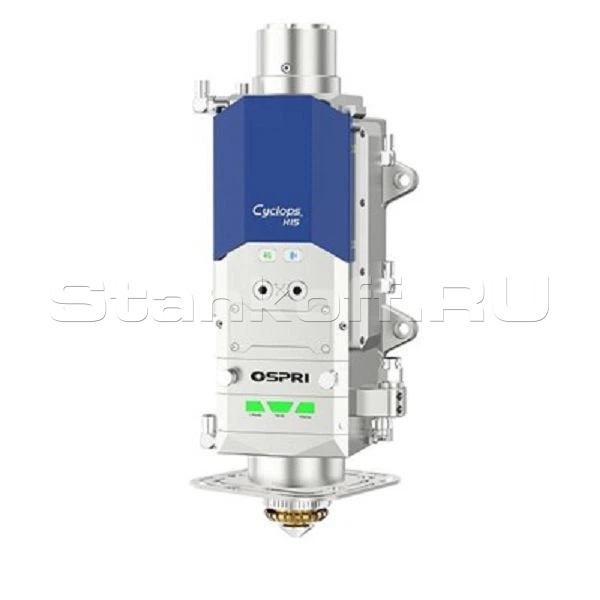

Лазерная голова с автофокусом OSPRI LCM15B

Интеллектуальная волоконная лазерная голова высокой мощности, предназначенная для высокоскоростной и точной резки металлических материалов. Она оснащена передовыми технологиями, обеспечивающими стабильную работу и высокую производительность.
• Мощность: до 15 кВт
• Скорость фокусировки: 200 мм/с
• Фокусные расстояния: 200 мм, 250 мм, 300 мм
• Диапазон фокусировки: от -39 мм до +30 мм
• Общий вес: 7 кг
• Тип соединения: QBH, QD, LOE3.2, QF-D и другие
• Тип волокна: 1064 нм
• Система охлаждения: вода
• Интеллектуальная система управления: встроенные модули 4G и Bluetooth для передачи данных и удалённого мониторинга

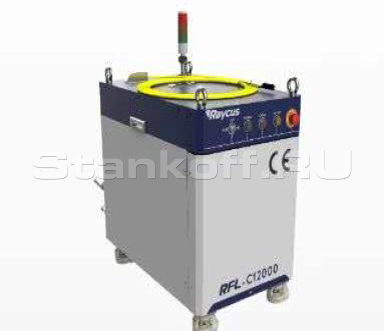

Лазерный источник Raycus

Станок оснащен лазерным источником компании «Raycus» (Китай). Это всемирно признанный лидер в области производства оптоволоконных лазеров, что подтверждает безупречная и безотказная работа. В лазерном излучателе установлена система кондиционирования для охлаждения электрокомпонентов.

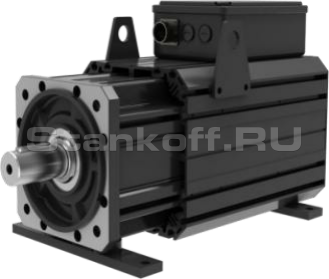

Серводвигатели Inovance

Компания Inovance является лидером в области промышленной автоматизации процессов управления и приводных технологий в Китае, а также поставщиком интегрированных технических решений для оптических, механических, электрических, гидравлических и пневматических приборов, которые относятся к приводным механизмам, процессам управления, двигателям и прецизионному оборудованию.

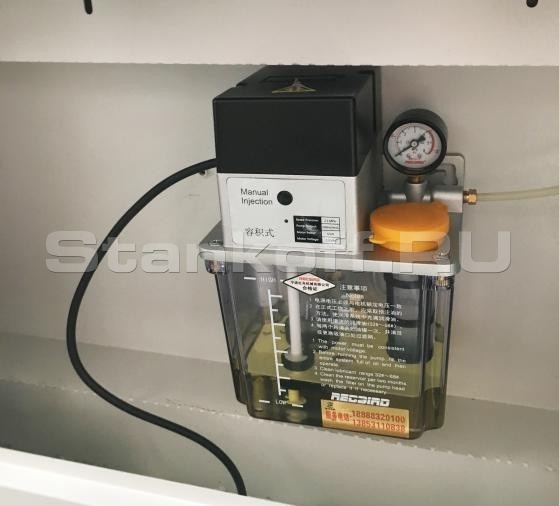

Система автоматической смазки

Все подвижные механизмы станка закрыты защитными кожухами для предотвращения попадания крупно и мелкодисперсной металлической пыли. Для удобства эксплуатации лазерный комплекс оснащён централизованной системой автоматической смазки. Система подаёт смазывающую жидкость в подвижные элементы с заданным давлением и интервалом.

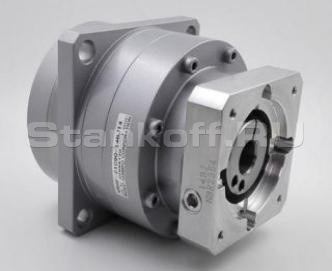

Редуктор TECHMECH

TECHMECH специализируется на производстве высокоточных планетарных редукторов. Их продукция отличается высокой эффективностью и низким уровнем шума. Обеспечивают бесшумную работу при высокой нагрузке и максимальном крутящем моменте. Кроме того, редукторы TECHMECH обладают компактными размерами и высоким крутящим моментом, что делает их идеальными для применения в различных областях, включая автоматизацию и машиностроение.

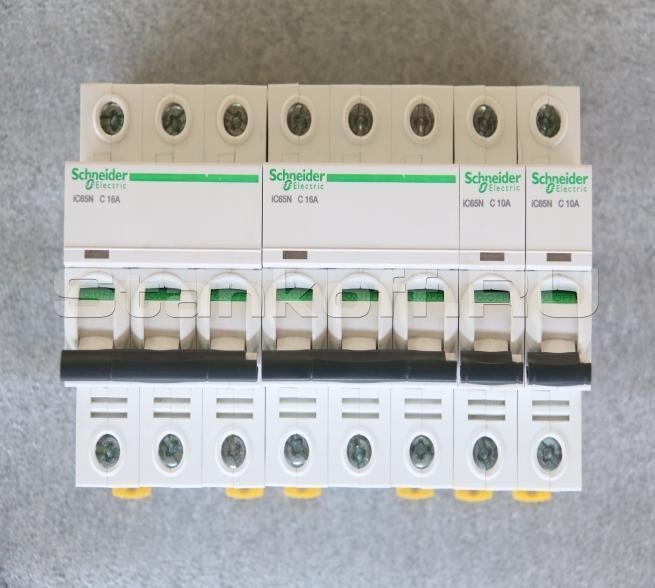

Электрические компоненты

Электрические компоненты производителя Schneider.

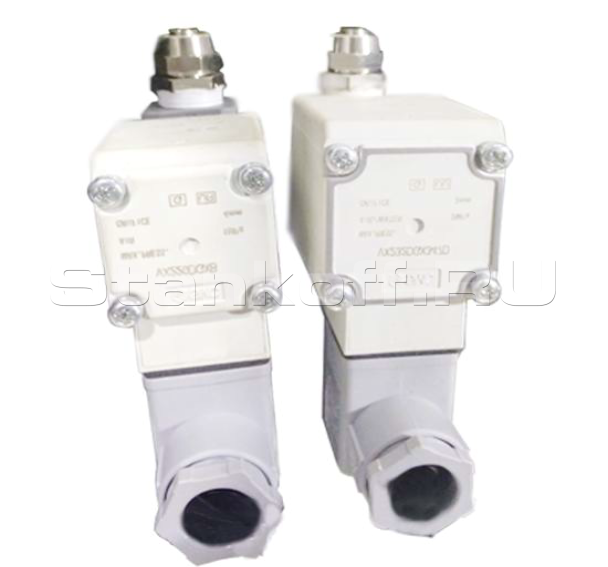

Пропорциональный клапан SMC

Высокоэффективный и экономичный пропорциональный клапан с цифровым управлением, который идеально подходит для регулирования давления. Отличается компактным размером и простой в использовании модульной конструкцией. Клапан имеет низкое энергопотребление и малое время отклика.

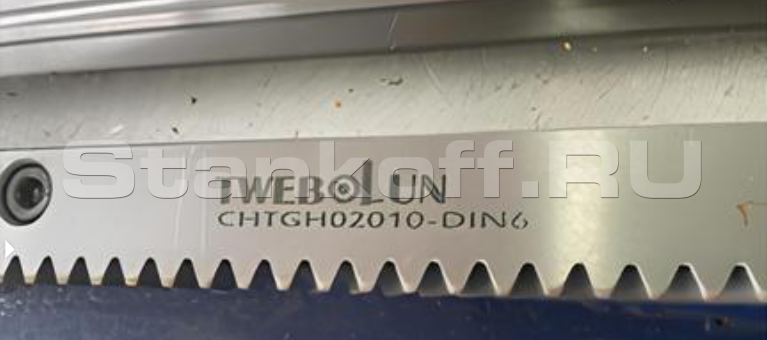

Косозубая рейка

Косозубая рейка TWEbolun позволяет добиться высоких скоростных показателей без потери точности обработки.

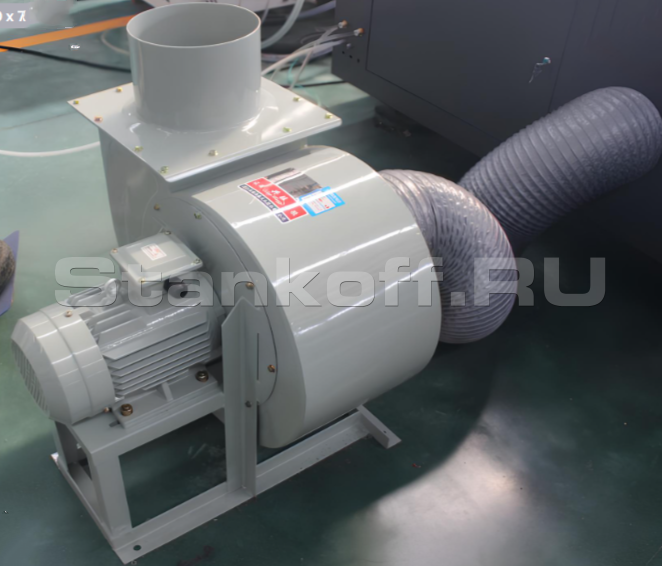

Вытяжной вентилятор

Вытяжной вентилятор используется для удаления газов горения. Для подключения вентилятора необходимо предусмотреть удаленное выключение. Если в помещении предусмотрена система очистки воздуха, можно подключить вентилятор к этой системе.

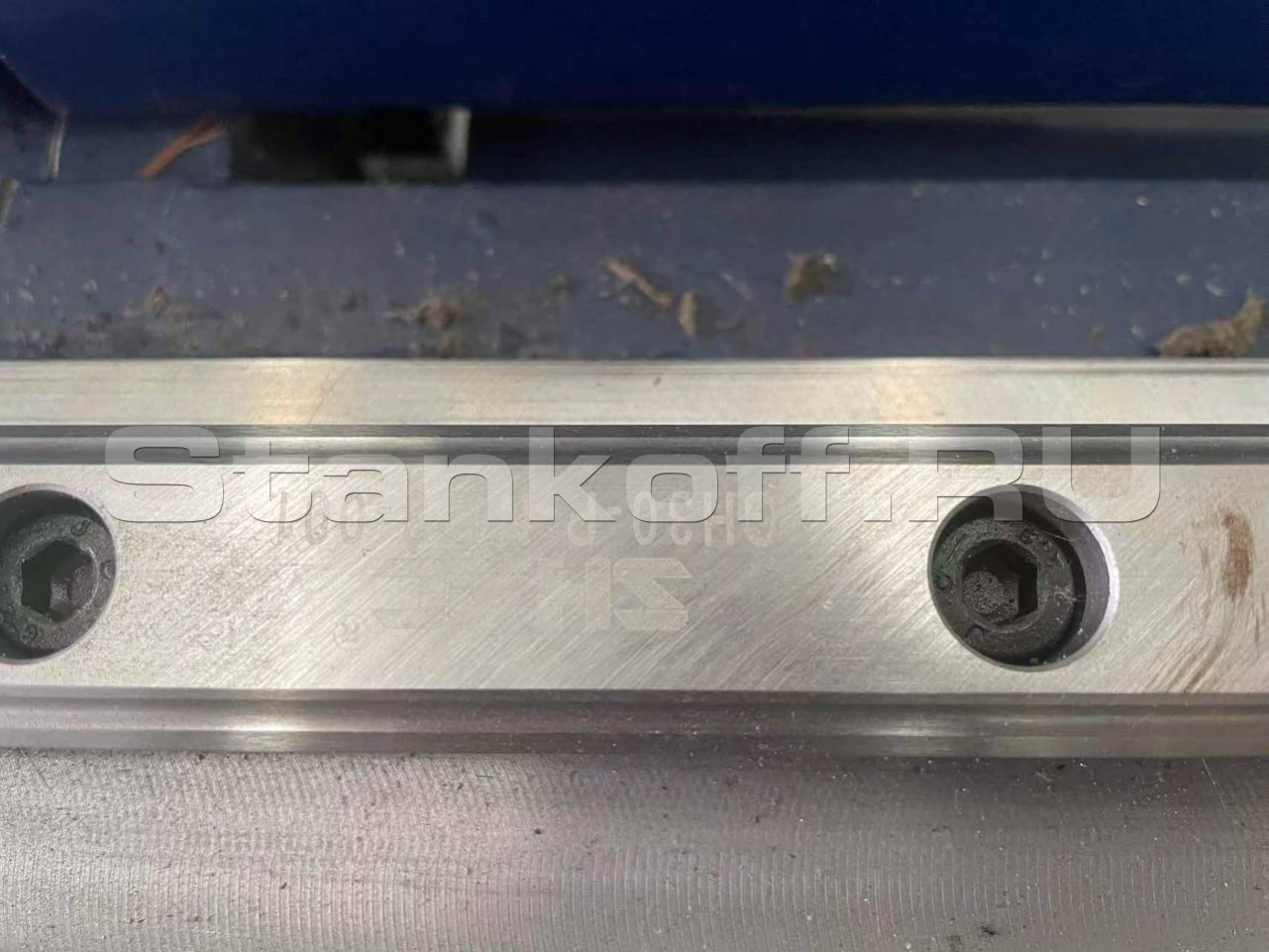

Линейные направляющие ROUST

Линейные направляющие ROUST обеспечивают точное и стабильное перемещение портала и режущей головы, напрямую влияя на точность позиционирования, качество реза и общую стабильность работы станка.

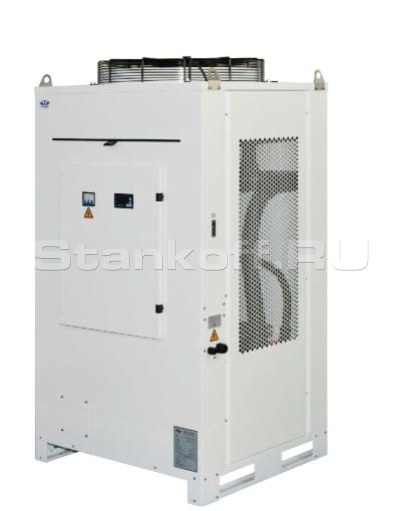

Чиллер TONGFEI 12 кВт

Промышленная система водяного охлаждения, предназначенная для эффективного поддержания температуры лазерных станков с волоконным лазером мощностью до 12 кВт

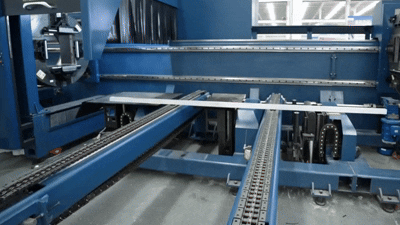

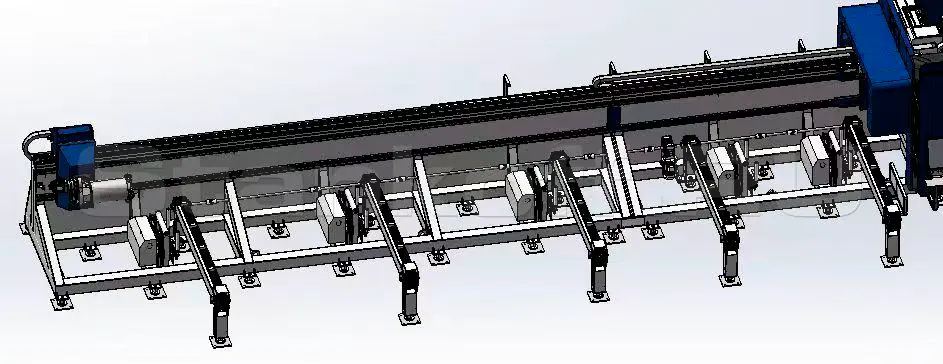

Полуавтоматическая погрузка

Благодаря программному управлению ПЛК в сочетании с системой резки с ЧПУ, может выполнять подачу, сортировку материала, измерение длины, подачу и резку для различных типов и длин труб.

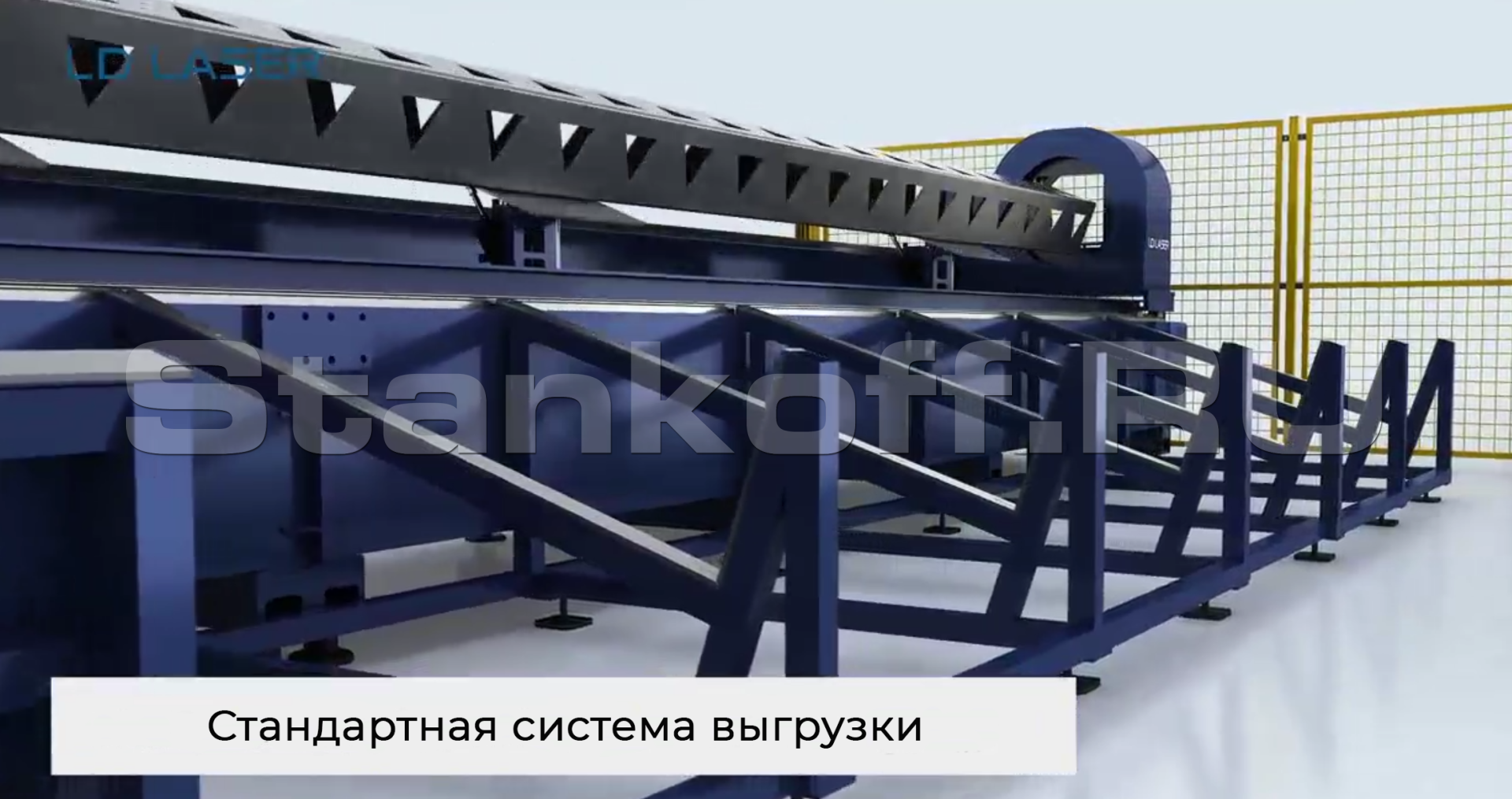

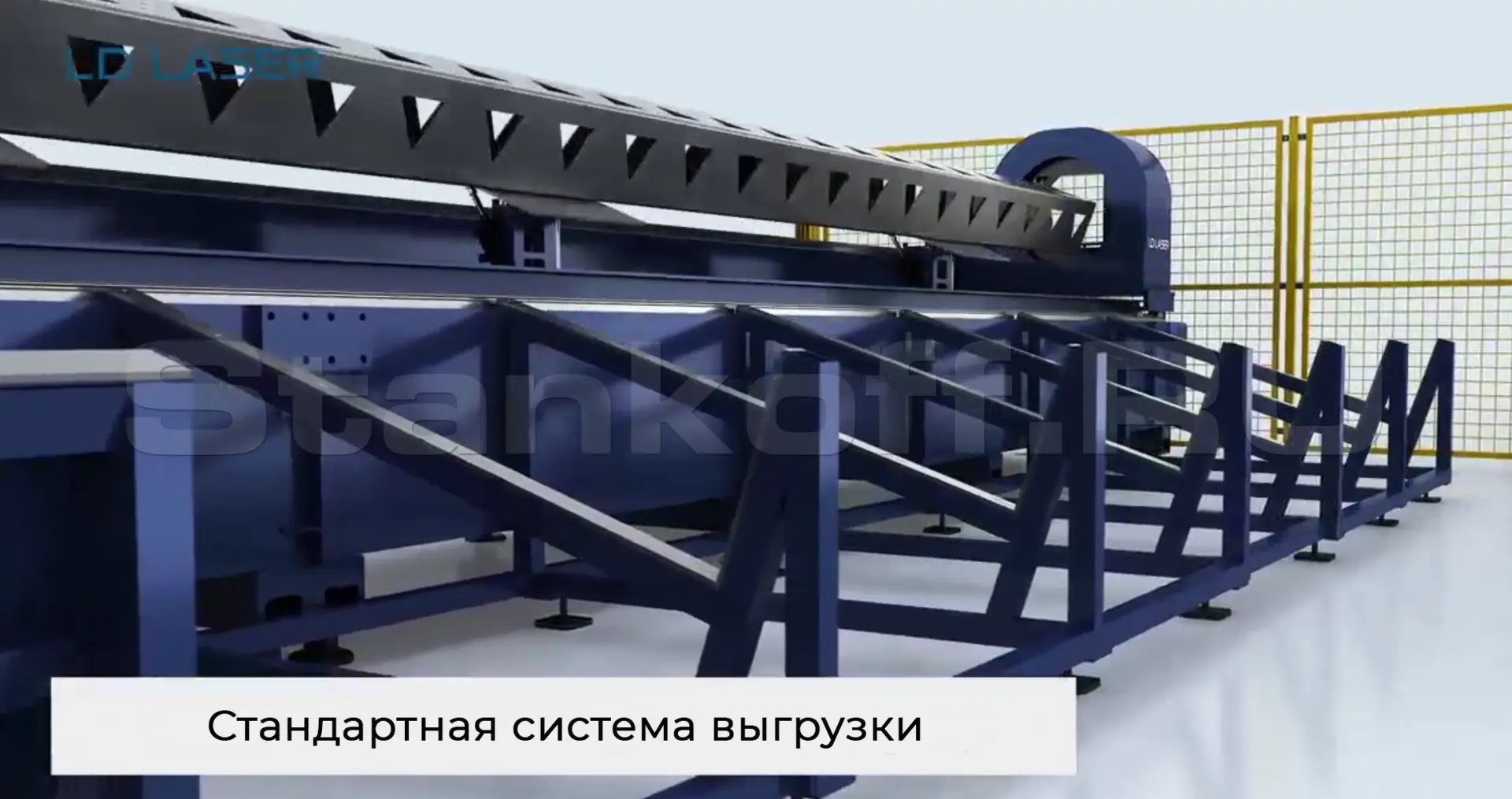

Стандартная система выгрузки

Механический вывод готовой трубы из зоны реза.

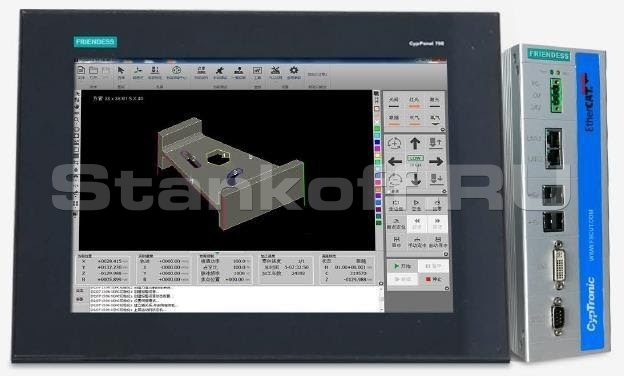

Система управления FSCUT 5000A

• Тип системы: EtherCAT шинная система
• Поддержка патронов: до 3 зажимных патронов
• Поддержка осей: до 7 осей, включая оси протяжки и наклона
• Типы труб: круглые, квадратные, прямоугольные и другие профили
• Длина труб: до 1м
• Диаметр труб: до 500мм
• Программное обеспечение: TubesT (включено)

TubesT

Программное обеспечение TubesT — это специализированный инструмент для лазерной резки труб, разработанный с акцентом на функциональность и удобство. С помощью TubesT пользователи могут создавать и редактировать чертежи, а также генерировать траектории резки с учетом компенсации и авторазмещения заготовок по технологии Nesting. Это позволяет эффективно использовать материал, минимизируя отходы и повышая производительность. Программа поддерживает широкий спектр геометрических форм труб и совместима с различными типами станков для лазерной резки.

Интерфейс TubesT интуитивно понятен, что упрощает процесс настройки и управления резкой. Программа предлагает 3D-просмотр с возможностью масштабирования, вращения и перемещения элементов на чертеже. Поддерживаются форматы IGS и SAT, а также импорт и создание стандартных элементов через таблицы Excel. Дополнительные функции включают редактирование чертежей с выбором внутреннего или внешнего контура, компенсацию сварного шва и реза, поддержку направляющих линий, микро-соединений и точек охлаждения, а также возможность редактирования в 3D-режиме и резки под углом.

Дополнительные опции

Улучшенная система выгрузки (конвейер)

Автоматизированный узел, предназначенный для сортировки и вывода уже нарезанных труб или профилей из рабочей зоны после лазерной резки. Благодаря программному управлению ПЛК в сочетании с системой резки с ЧПУ, он может выполнять сортировку материала, измерение длины, подачу и резку для различных типов и длин труб.

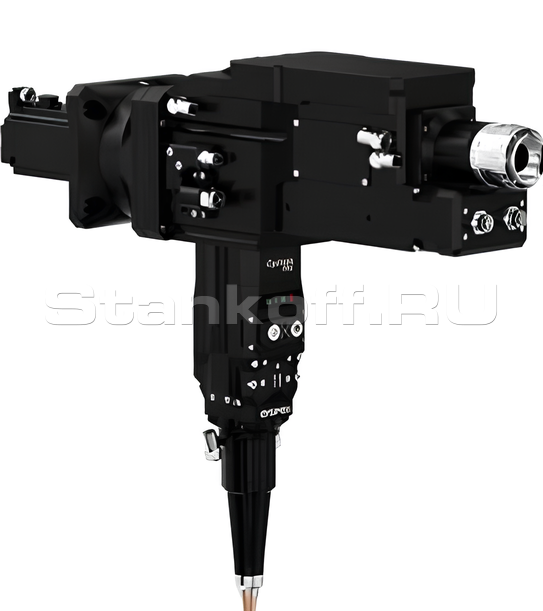

Наклонная голова OSPRI LCF15A1 с автофокусом

Тип интерфейса Q+、QD、LOE3.1、LOE3.2
Рабочая длина волны 1064 ± 10 нм
Номинальная мощность 15 кВт
Фокусное расстояние фокусирующей линзы 250 мм / 300 мм
Фокусное расстояние коллимирующей линзы 100 мм
Типы сопел Различные модели и размеры
Диапазон регулировки фокуса от –50 мм до +50 мм
Расширенный диапазон регулировки фокуса от –70 мм до +70 мм
Диапазон соосной (центровочной) регулировки ± 1.5 мм
Скорость регулировки фокуса 400 мм/с
Повторяемость позиционирования оси фокусировки 0.05 мм
Диапазон движения оси A ± 45°
Номинальная скорость вращения 30 об/мин
Угловое ускорение 240 рад/с²
Точность позиционирования 1 угловая минута
Давление вспомогательного газа ≤ 3 МПа
Вес 9.5 кг

Выбор диаметра сопла

Материал	Толщина	Диаметр сопла
Углеродистая сталь	1 - 6 мм	1,4 мм
Углеродистая сталь	6 - 10 мм	2 мм
Нержавеющая сталь	1 - 3 мм	1,5 мм
	3 - 4 мм	2 мм
	5 - 6 мм	2,5 мм

Качество газов

Тип газа	Качество	Чистота газа,%	Содерж-е азота и аргона(N2 +Ar),‰	Содерж-е воды (H2O),‰
Кислород O2	3,5	≥99,95	≤500	≤5
Тип газа	Качество	Чистота газа,%	Содерж-е кислорода(O2),‰	Содерж-е воды (H2O),‰
Азот N2	4,5	≥99,995	≤10	≤5
Азот N2	5	≥99,999	≤3	≤5

Характеристики

Лазерный источник
Мощность лазера, Вт	12000
Источник излучения	Raycus
Параметры обработки
Диаметр круглых труб, мм	20 – 360
Стороны обработки квадрата, мм	до 360
Максимальный размер швеллера, мм	220
Максимальный размер обработки двутавра, мм	220
Максимальный вес труб, кг	1500
Максимальная нагрузка на патрон, кг	1500
Толщина резки (нерж. сталь), мм	15
Толщина резки (углерод. сталь), мм	25
Зона погрузки
Максимальная длина трубы, мм	12000
Исполнение
Количество патронов, шт	3
Диаметр патрона, мм	360
Скоростные характеристики
Ускорение, G	1
Мощность сервоприводов по оси X, Вт	850
Мощность сервоприводов по оси Y, Вт	2900
Мощность сервоприводов по оси Z, Вт	750
Мощность сервоприводов по оси W2, Вт	2900
Электропитание
Частота напряжения, Гц	50
Габаритные параметры
Габариты, мм	28100 × 3000 × 2750
Вес нетто, кг	16000
