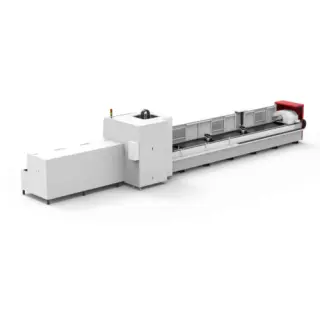

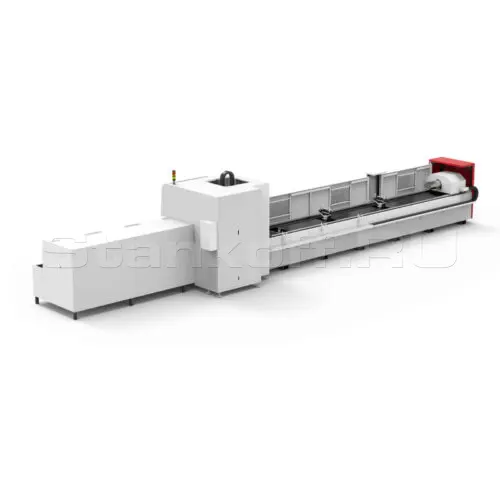

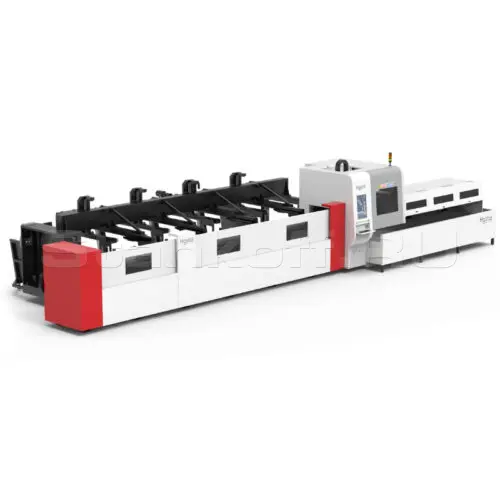

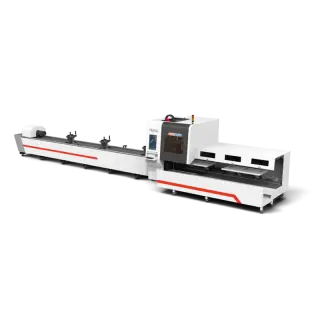

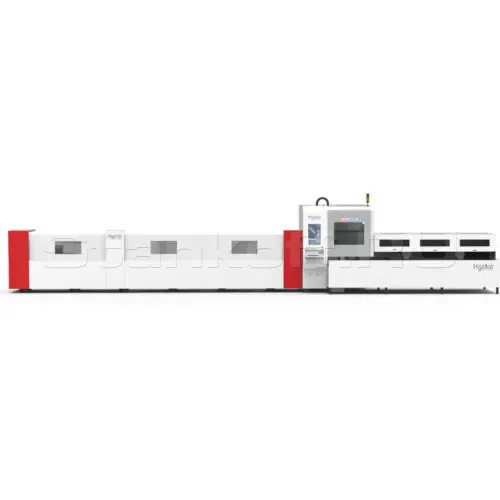

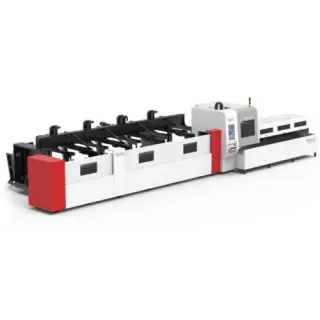

Оптоволоконный лазерный труборез HGTECH Smart-TFLX6535-230-2C/6000

Name: Оптоволоконный лазерный труборез HGTECH Smart-TFLX6535-230-2C/6000
Brand: HGTECH
Availability: PreOrder
Rating: 5 (1 reviews)

/ 4

Сравнить Вопросы

HGTECH (Китай)

Краткие характеристики

Артикул: TFLX6535-230-2C/6000
Мощность лазера, Вт: 6000
Источник излучения: Raycus
Диаметр круглых труб, мм: 20 – 230
Стороны обработки квадрата, мм: 20 – 230
Длина заготовки (трубы), мм: 6500

Все характеристики

Модели серии

Все товары

TFLX6535-230-2C/3000

TFLX6535-350-2C/3000

TFLX6535-350-2C/6000

Куда отправить цену?

E-mail *

Телефон *

Выберите, что вас интересует:

Цена и наличие этой модели Аналоги под мой бюджет Поможет ли эта модель решить мою задачу

* Я согласен на обработку персональных данных

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Альберт Зарипов

+7 (800) 5555-770

Заказать обратный звонок

Где наиболее эффективен

Дорожное строительство

Изготовление опор освещения, стоек дорожных знаков, ограждений и других металлических конструкций дорожной инфраструктуры.

Производство свай и металлоконструкций

Изготовление трубчатых свай, фундаментных опор и несущих металлоконструкций с точной резкой торцов.

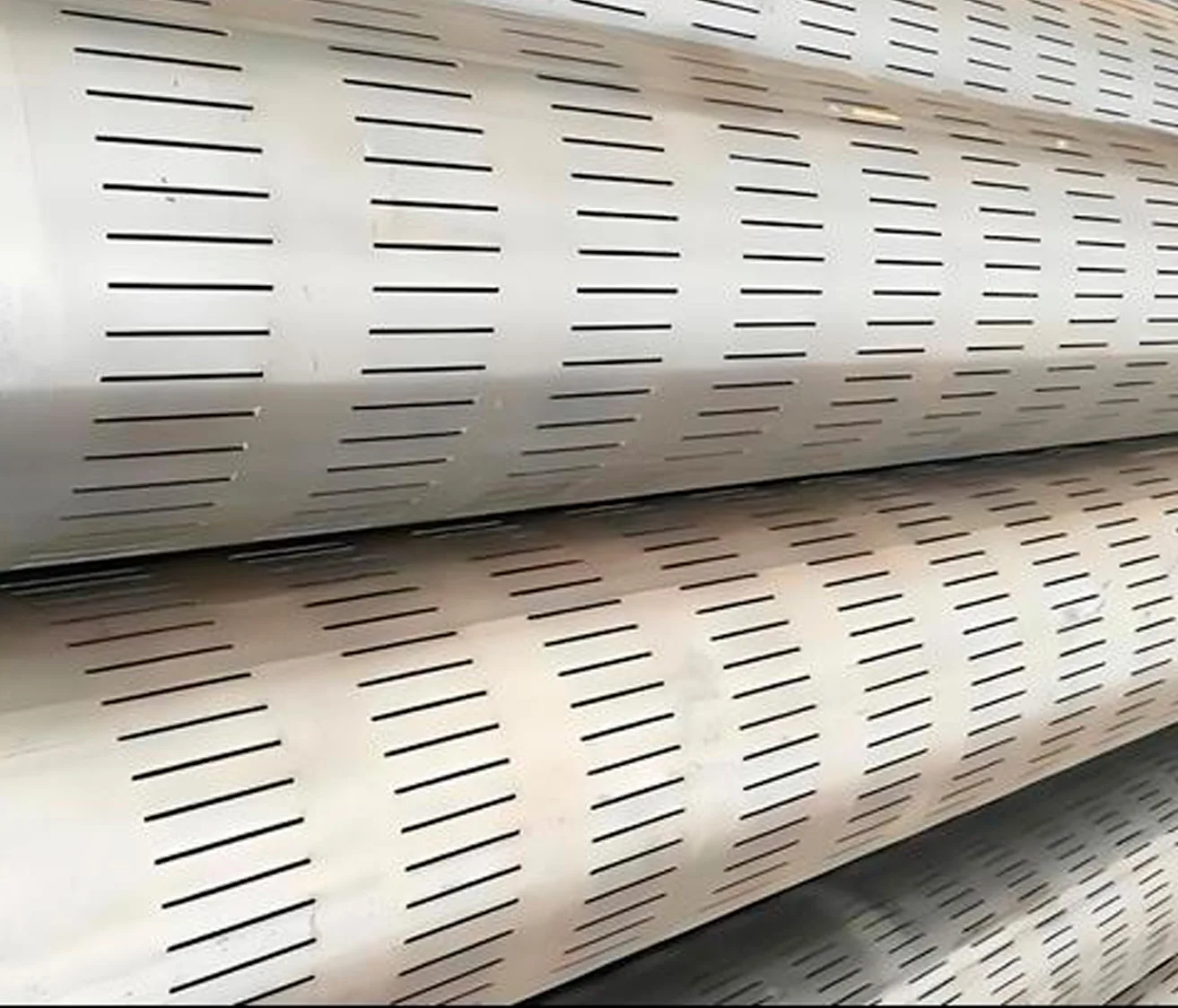

Нефтегазовая промышленность

Щелевые фильтры скважин для пропуска пластовых флюидов и ограничения поступления песка.

Конструктив

• СОКРАЩЕНИЕ ВРЕМЕНИ ПЕРЕНАЛАДКИ

Производственный цикл ускоряется на 30–40% за счёт сервоподдержки и сервостола.

• СТАБИЛЬНАЯ ТОЧНОСТЬ ПРИ ДЛИТЕЛЬНОЙ РАБОТЕ

Усиленная станина и сервоприводы сохраняют точность ±0,05 мм даже при длительной работе.

• МЕНЬШЕ БРАКА И ПРОСТОЕВ

Проверенные комплектующие обеспечивают стабильный рез, снижают брак и повышают надёжность станка в ежедневной работе.

• БЫСТРАЯ ОКУПАЕМОСТЬ

При загрузке от 60% станок окупается за 18–24 месяца за счёт высокой скорости реза и минимальных простоев.

• УНИВЕРСАЛЬНОСТЬ ПО ГАЗАМ И ТОЛЩИНАМ

Воздух – высокая скорость и качество на толщинах до 4 мм, экономия на газах;
Кислород – эффективная резка конструкционных сталей до 16 мм с чистой кромкой;
Азот – резка нержавейки и алюминия до 8 мм без оксидной плёнки, готовность детали под сварку/покраску.

Конструктивные особенности

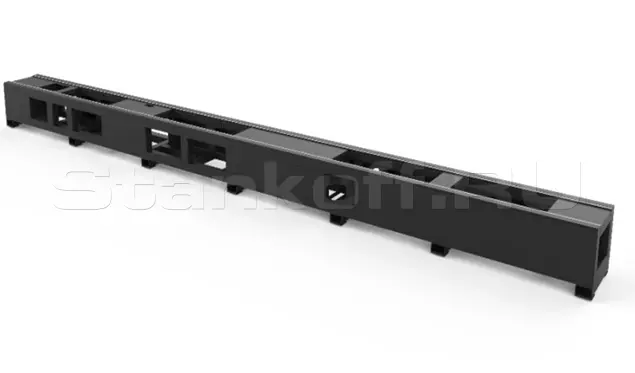

Станина

Труборез оснащён усиленной цельной станиной, обеспечивающей высокую жёсткость, стабильность и точность резки. Регулируемые ролики с подъемом обеспечивают надежную поддержку труб различного диаметра, предотвращая провисание и снижая биение трубы при вращении.

Пневматический патрон

Два патрона, которые обеспечивают равномерный и надёжный зажим труб круглого, квадратного, прямоугольного, овального, треугольного, U-, L- и С-образных профилей диаметром 20-230 мм. Макс. нагрузка 300кг.

Проверка ровности интерферометром

После сборки отдельных узлов завод выполняет проверку ровности интерферометром и проводит многократные тестовые прогоны. Такой подход подтверждает точность мелкоузловой сборки.

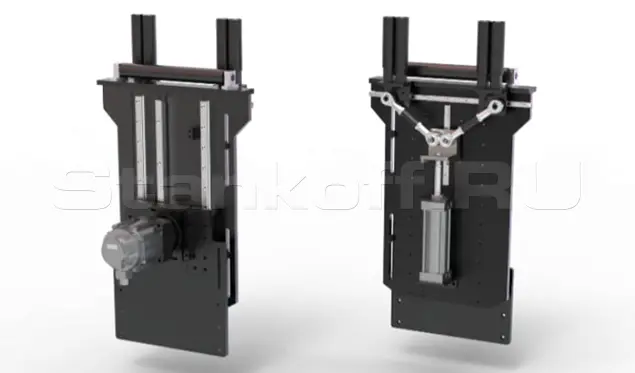

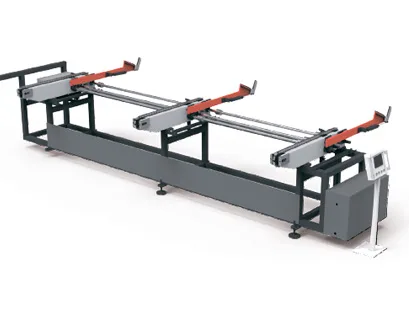

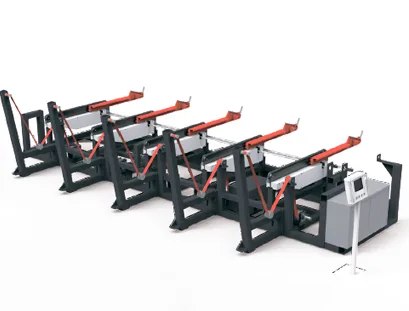

Сервоподдержка в зоне погрузки

Благодаря сервоприводам, заготовка не провисает, а надежная фиксация работает даже с нестандартными профилями. Опоры повторяют движения трубы при вращении, предотвращая раскачивание. Интеллектуальная система регулировки высоты в реальном времени подстраивается под каждую точку заготовки, обеспечивая идеальную точность реза.

Лазерный источник Raycus

Серия волоконно-оптических лазеров третьего поколения с одним модулем. Бренд №1 в Китае. Запатентованная конструкция для бесперебойной работы и легкого обслуживания. Устойчивый к суровым условиям окружающей среды. Синхронизированное управление лазерным источником. Прямое управление всеми функциями оптоволоконного лазера. Ресурс работы 100 000 моточасов.

Серводрайверы INOVANCE

Серводрайверы INOVANCE обеспечивают точное управление серводвигателями, быстрый отклик и стабильное перемещение портала при высоких скоростях и динамических нагрузках.

Лазерная голова с автофокусом BOCI BLT421TS

BLT421TS – интеллектуальная лазерная голова для источников мощностью до 8 кВт. Оснащена защитой от столкновений, датчиком давления режущего газа, мониторингом температуры защитного стекла и системой быстрой регулировки фокуса. Интерфейс: QBH / EOC. Фокусное расстояние: 200 / 250 мм. Вес: 4,5 кг.

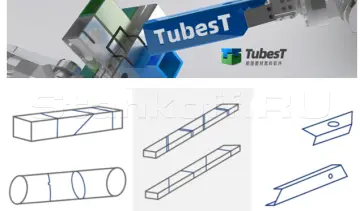

Система ЧПУ TubePro/TubesT (FSCUT5000B)

Cистема ЧПУ на базе шины EtherCAT разработана специально для лазерной резки труб с двумя патронами. Система обеспечивает точное управление перемещениями станка и технологическими процессами резки. Управление осуществляется через профессиональное ПО TubePro с понятным графическим интерфейсом, не требующим программирования G-кода.
• TubePro поддерживает обработку круглых, квадратных и профильных труб, автоматическое определение центра трубы, высокоточную компенсацию смещения и оптимизацию траектории перемещения режущей головы.

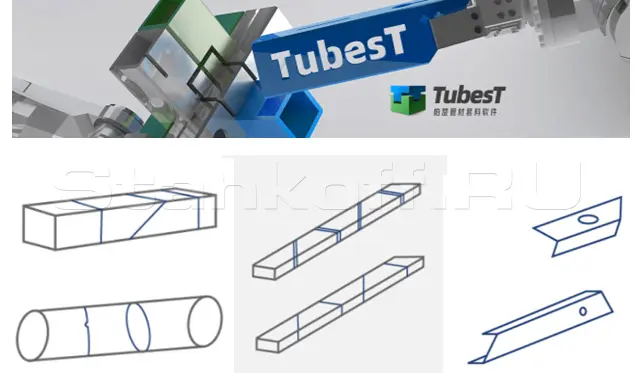

• TubesT - ПО для автоматической 3D-раскладки и оффлайн-раскроя труб.

Зубчатая шестерня-рейка и направляющие

• Шестерня T-WIN , 5-й класс точности;
• Зубчатая рейка T-WIN, 6-й класс точности;
• Линейные направляющие PEK, класс точности P/H, при монтаже выверяются лазерным коллиматором, что обеспечивает точность позиционирования до 0,05 мм.

Водяной чиллер S&A

Автоматический чиллер для охлаждения излучателей лазерных станков.
Этот чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме.

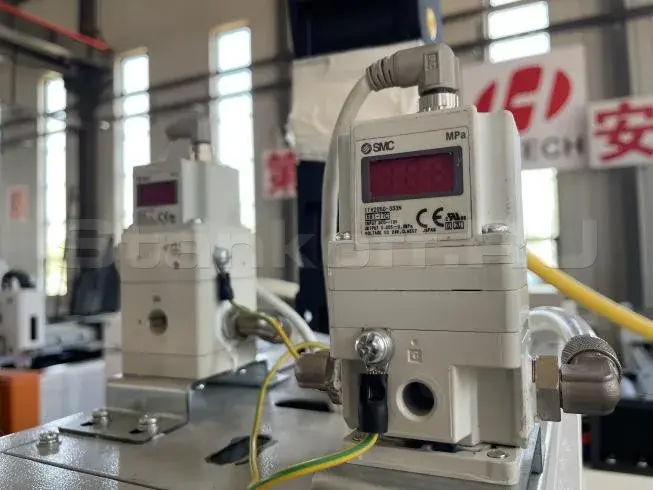

Пропорциональные клапаны SMC

Станок оснащен двумя высокоточными пропорциональными клапанами SMC: клапаном низкого давления для автоматического регулирования давления кислорода и клапаном высокого давления для автоматического регулирования давления азота. Управление осуществляется программным обеспечением станка в соответствии с заданными параметрами технологического процесса, обеспечивая точную и стабильную подачу режущего газа.

Датчики низкого давления

Датчики обеспечивают независимый контроль давления в магистралях сжатого воздуха, кислорода и азота. При прекращении подачи газа, снижении давления в баллоне или неисправности компрессора система формирует аварийный сигнал и автоматически приостанавливает обработку. Это предотвращает повреждение режущей головы, ухудшение качества реза и порчу заготовки.

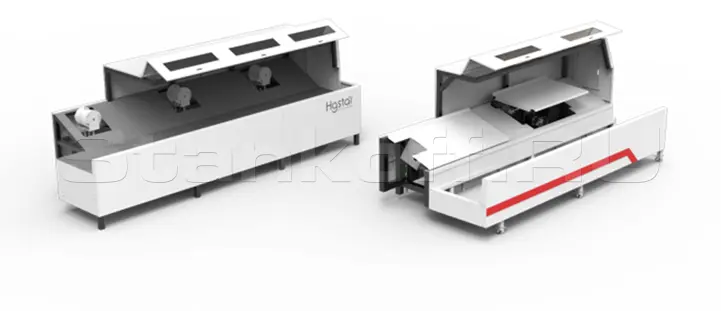

Зона выгрузки с сервостолом

Стол предназначен для поддержки длинных труб до 3,5 метров, предотвращая их деформацию во время резки, что особенно полезно при обработке гибких материалов и способствует улучшению точности процесса резки. Использование этого стола особенно рекомендуется для длинных и больших квадратных/прямоугольных труб.

О заводе HGTECH

Характеристики

Лазерный источник
Мощность лазера, Вт	6000
Источник излучения	Raycus
Параметры обработки
Диаметр круглых труб, мм	20 – 230
Стороны обработки квадрата, мм	20 – 230
Длина заготовки (трубы), мм	6500
Минимальный остаток по трубе, мм	90
Толщина резки (нерж. сталь), мм	8
Толщина резки (углерод. сталь), мм	16
Ход по оси X, мм	200
Ход по оси Y, мм	6600
Ход по оси Z, мм	170
Зона погрузки
Максимальный вес одной трубы, кг	300
Максимальная длина трубы, мм	6500
Принимаемые формы труб	H-профиль; I-профиль; Двутавр; Квадратная; Круглая; Прямоугольная; С-профиль; Уголок
Зона разгрузки
Приемный стол	Есть
Тип поддержки трубы	Стол поддержки
Максимальная длина готовой детали, мм	3500
Исполнение
Тип патрона	Пневматические
Количество патронов, шт	2
Диаметр патрона, мм	230
Наклонная голова	Нет
Скоростные характеристики
Максимальная скорость вращения патрона, об/мин	150
Максимальная скорость холостого хода по оси X, м/мин	100
Максимальная скорость холостого хода по оси Y, м/мин	100
Ускорение, G	1,5
Точность позиционирования, мм	±0,05
Точность повторного позиционирования, мм	±0,03
Программно-аппаратные характеристики
Система управления	FSCUT5000B; TubePro; TubesT
Диагональ монитора, дюйм	24
Габаритные параметры
Габаритные размеры станка, мм	15000 × 3000 × 2800
