Оптоволоконные лазеры на сегодняшний день являются очень популярным и высокоэффективным оборудованием для резки металла. Они применяются для резки различных металлов, таких как нержавеющая, углеродистая, легированная, кремнистая сталь, алюминиевые листы, латунь, медь, оцинкованные пластины и т.д. В настоящее время оптоволоконные лазеры широко применяются в индустриях производства кухонной утвари, стальной мебели, лифтов и подъемников, автозапчастей и так далее.

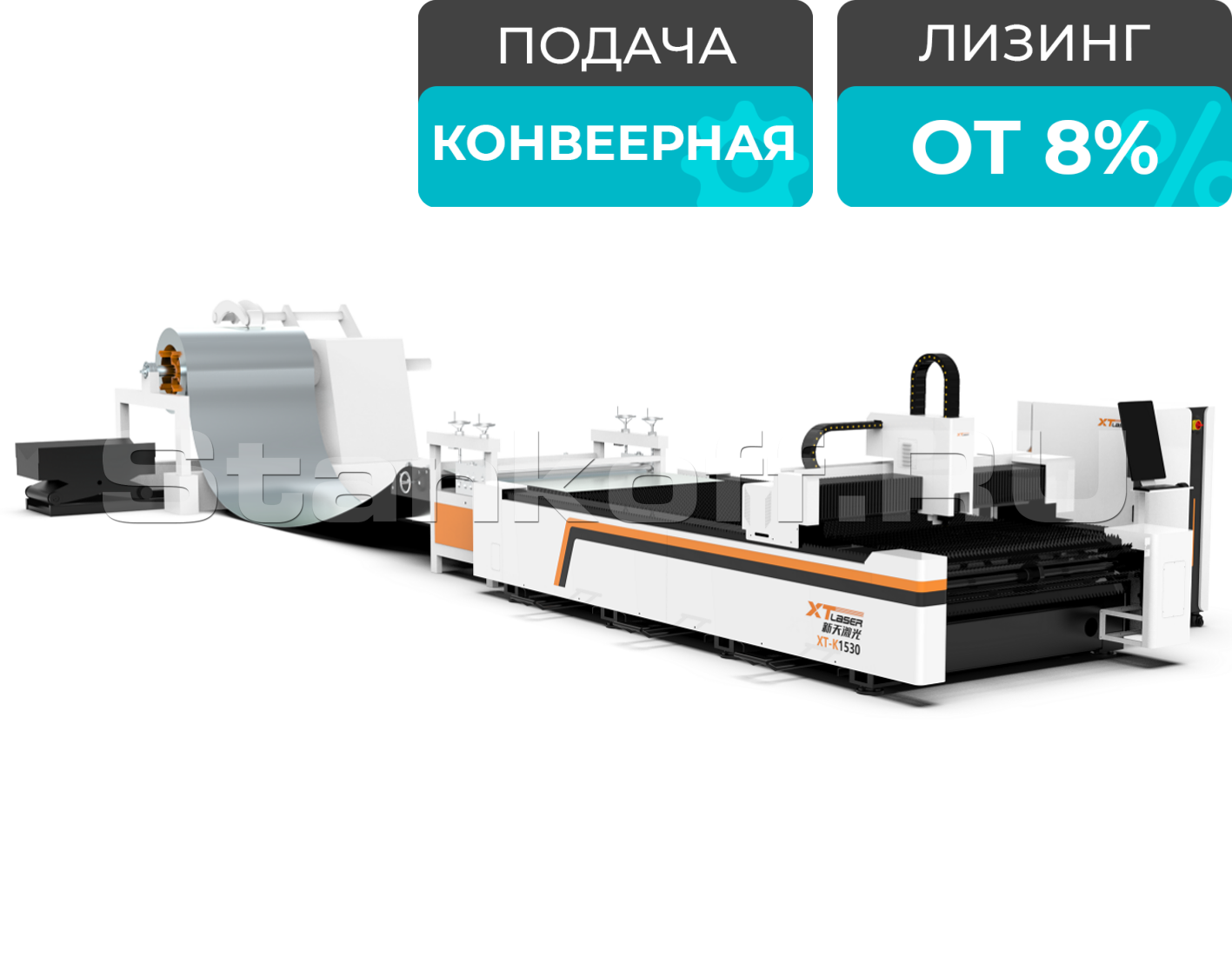

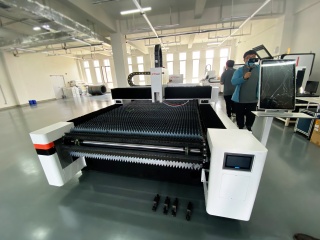

Станки серии XTC-K с рулонной подачей волокна состоят из подающей тележки, разматывателя с одной опорой, вспомогательной опоры, механизма подачи, выравнивающего подающего устройства, устройства позиционирования и коррекции листового металла, устройства лазерной резки, гидравлической системы и электронного управления.
Применение комплексов лазерной резки рулонного металла позволяет достичь коэффициента использования металла (КИМ) до 99%, гарантируя высокую эффективность работы, производительность и экономию средств.
Режущая голова с автофокусом |
Raytools (Швейцария) |
Зубчатая передача «шестерня-рейка» | T-win (Тайвань) |
Высокоточные направляющие | Pek (Италия) |
Сервопривод и привод |
Fuji (Япония) |
Редуктор | Erefat (Германия) |
Источник излучения | Raycus (Китай) |
Система ЧПУ и софт | Cypcut (Китай) |
Водяное охлаждение - чиллер |
Нanli (Китай) |
Пропорциональный̆ клапан | Airtac (Тайвань) |
Электрические компоненты | Schneider (Франция) |
Вентилятор |
Станина из листовой стали
Станина сварена из высококачественной листовой стали и подвержена высокотемпературному отжигу, значительно повышающему ее прочность, твердость, износостойкость. Листовая станина обладает значительными преимуществами по сравнению с станиной из труб, такими как больший вес, прочность и надежность, отсутствие вибраций при работе и, как следствие, обеспечивает стабильный, качественный и точный рез.Конвейерный стол
Отличительной особенностью описываемых моделей лазерных станков является наличие конвейерного стола с функцией автоматической размотки рулонных материалов. Конструкция рабочего стола с функцией конвейера позволяет быстро и эффективно обрабатывать рулонные материалы, осуществляя их автоматическую размотку и протяжку по рабочей поверхности стола. Благодаря возможности автоматической протяжки материала, производитель может использовать при обработке рулонный материал любой (неограниченной) длины.Автоматический размотчик металла
Размотчик грузоподъемностью 8 тонн. Позволяет использовать бухты с внутренним диаметром 508-610 мм и наружным диаметром 1000-1500 мм и толщиной листа до 3 мм. После разматывания рулона металл выравнивается с помощью правильного устройства. Устройство прецизионной правки эффективно правит полосу, не оставляя отметин от рабочих роликов даже на деликатном металле.Литой алюминиевый портал
Высокопрочный литой портал 5-го поколения изготовлен из авиационного алюминия. Данный сплав отличается повышенной прочностью, легкостью, пластичностью и стойкостью к коррозии, благодаря особой методике закалки в течение длительного времени в агрессивной атмосферной среде, которую называют «эффектом старения».Металлическая гофрозащита и кабельные цепи
Направляющие и косозубые рейки станка закрыты гофрозащитными кожухами с металлическими накладками. Обычно используется только тканевая гофра, которая со временем прогорает и перестает выполнять грязезащитную функцию. Металлические накладки служат для предотвращения попадания окалины, искр, стружки на тканевую основу. Благодаря этому металлическому панцирю многократно увеличивается срок службы гофрированных кожухов.Отдельностоящий электрошкаф
• ПыленепроницаемыйРежущая голова с автофокусом Raytools BM110
Серия BM110 - это лазерные режущие головы с автофокусировкой, выпущенные компанией Raytools AG в 2019 году для оптоволоконных лазеров мощностью до 3 кВт. Имеют встроенный привод, который управляет фокусирующей линзой с помощью линейного механизма для автоматического изменения положения в пределах 24 мм. Пользователь может настроить программу непрерывной фокусировки, которая позволяет выполнять высокоскоростную перфорацию толстых пластин и резку листов различных толщин и типов металлов в автоматизированном режиме. Конструкция лазерной головы позволяет ей работать непрерывно и стабильно в течение длительного времени при высокой мощности.Лазерный источник Raycus

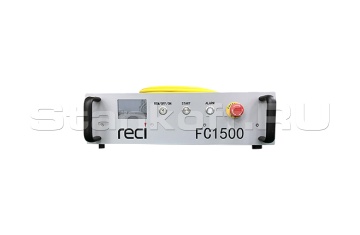

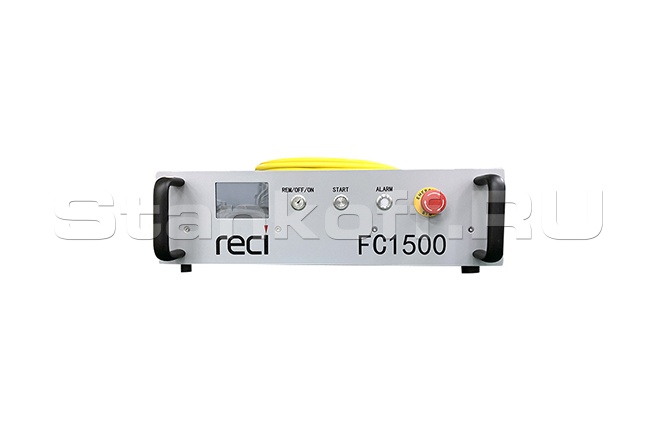

Серия волоконно-оптических лазеров третьего поколения с одним модулем. Бренд №1 в Китае. Запатентованная конструкция для бесперебойной работы и легкого обслуживания. Устойчивый к суровым условиям окружающей среды. Синхронизированное управление лазерным источником. Прямое управление всеми функциями оптоволоконного лазера. Ресурс работы 100 000 моточасов.Сервоприводы Fuji
Предназначены для управления скоростью, крутящим моментом и положением подвижных деталей механизмов. Быстрое и точное регулирование момента и скорости обеспечивается за счет использования контура обратной связи с функцией автоматической подстройки в реальном времени, которая обеспечивает превосходные динамические характеристики. Сервосистемы Fuji Electric характеризуется самой современной технологией, простым управлением и чрезвычайно компактным исполнением.Редуктор Erefat
Немецкая торговая марка Erefat фокусируется на исследованиях и разработках, производстве и продаже высокоточных редукторов.Зубчатая передача «шестерня-рейка» T-win
Зубчатые передачи T-win характеризует:Высокоточные направляющие PEK
Перемещение лазерной головки осуществляется по линейным направляющим PEK (Италия). Направляющие производства PEK отвечают всем международным и европейским стандартам и производится с непрерывным контролем качества. Линейные направляющие PEK имеют следующие выдающиеся особенности: плавный ход, высокая точность и надежность, большая грузоподъемность, уплотненные каретки, низкое трение, низкий уровень шума, легкость установки.Датчик низкого давления

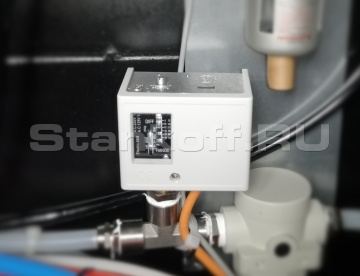

Датчик низкого давления нужен для предотвращения работы станка при низком давлении газа в случаях когда кончился баллон или оператор забыл включить подачу. При отсутствии газа резка идёт с порчей металла и высоким шансом повреждения компонентов режущей головы станка.Пропорциональный клапан AirTAC
Высокоэффективный и экономичный пропорциональный клапан с цифровым управлением, который идеально подходит для регулирования давления. Отличается компактным размером и простой в использовании модульной конструкцией. Клапан имеет низкое энергопотребление и малое время отклика.Автоматическая система смазки
Все подвижные механизмы станка закрыты защитными кожухами для предотвращения попадания крупно и мелкодисперсной металлической пыли. Для удобства эксплуатации лазерный комплекс оснащён централизованной системой автоматической смазки. Система подаёт смазывающую жидкость в подвижные элементы с заданным давлением и интервалом.Современный вертикально-ориентированный экран
Вертикально-ориентированный экран из закаленного стекла, отличающийся от обычных горизонтальных экранов, быстрая реакция, высокая контрастность, широкий угол обзора, низкое энергопотребление, высокое разрешение. Низкая отражательная способность - удобство работы в любых условиях.Дистанционный пульт управления
Позволяет оператору выполнять наиболее востребованные действия, не подходя к ЧПУ. Запуск/остановка программ, обратный ход, увеличение/уменьшение фокусного расстояния, изменение скорости подачи. Позволяет сократить время позиционирования режущей головы на 30%. Дает возможность контролировать раскрой и оперативно реагировать при необходимости.Водяной чиллер
Автоматический чиллер для охлаждения излучателей лазерных станков.Вытяжной вентилятор
Вытяжной вентилятор используется для удаления газов горения. Для подключения вентилятора необходимо предусмотреть удаленное выключение. Если в помещении предусмотрена система очистки воздуха, можно подключить вентилятор к этой системе.Все электрические компоненты от производителя SCHNEIDER ELECTRONIC интегрированны в стойку управления ЧПУ. Из предустановленного П.О. происходит управление лазерным комплексом, а также калибровка необходимых узлов перед запуском в работу оборудования.

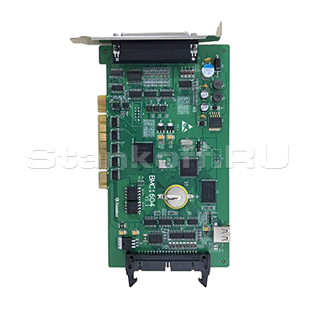

Программное обеспечение CypCut имеет простое управление, ориентированное на пользователя. Реализованы функции, существенно упрощающие и оптимизирующие процесс раскроя. Это такие функции как:
Режимы прожига, гравировки и резки настраиваются оператором по отдельности до начала резки. Оператору не придется останавливать процесс обработки материала, чтобы перенастроить станок и ввести новые установки, т.к. переключение между режимами происходит автоматически, что увеличивает производительность раскройного комплекса.
Для получения качественных острых и прямых углов мощность лазерного излучения автоматически регулируется в зависимости от скорости передвижения оптической головки. При нулевой скорости движения оптической головки (в момент остановки на углу) выходная мощность излучения равняется минимальной мощности, заданной в настройках, что предотвращает выгорание углов.
Для указанных в библиотеке материалов ПО CypCut производит автоматический расчет времени обработки деталей, полезного использования материала, количества деталей; стоимости одного часа резки, одного метра реза, одной пробивки. Полученные данные существенно упрощают расчет стоимости отдельных деталей и сборок, например, при резке сторонних заказов и расчете себестоимости продукции и отходов.
Функция перемещения прыжками в процессе резки, функция обратной резки, позволяющая вернуться к не прорезанному участку в случае нарушения условий процесса, линейная /круговая интерполяция и функция компенсации ширины реза, функция автоматического или ручного комбинирования.
Во встроенной библиотеке материалов хранятся рекомендуемые настройки станка под определенный материал. Есть функция создания новых материалов. При выборе материала из библиотеки происходит автоматическая загрузка параметров в модули станка. Таким образом, вы избавляетесь от необходимости рутинного ввода различных значений и экономите своё время, повышая производительность.
Функция дистанционной диагностики неисправностей систем станка позволяет свести к минимуму время простоя станка и исключить выездные расходы в случае решения сервисных вопросов, связанных с неправильной настройкой оборудования.
Следует выделить ряд преимуществ П.О:
Автоматическая оптимизация задания раскроя включает в себя ряд автоматических функций П.О:
Данная технология оптимизирует обработку тонких металлов. Система осуществляет раскрой не отдельными объектами, а распознает все контуры, лежащие на одной прямой и после режущая голова в высоком темпе проходит весь лист по определённой прямой. Данная функция значительно экономит время обработки при перфорации листа.
Позволяет разместить, максимально необходимое количество деталей на обрабатываемом листе, также учитывается параметр минимизации отходов. Таким образом, экономится время на подготовке задания. Также опция высчитывает время обработки данного задания. Это позволяет точно высчитать себестоимость готового изделия.
Обеспечивает расстановку охлаждающих точек по контуру детали для предотвращения перегрева обрабатываемой поверхности и облоя в зоне реза. Данная функция актуальна для раскроя металла на низких скоростях, углах и мелких элементах.
Автоматическое размещение перемычек по контуру раскроя. Благодаря данной опции готовое изделие не выпадает после раскроя, а также предотвращает разворот детали перпендикулярно заготовке. Актуально для изготовления декоративных деталей из нержавеющей стали, где царапины недопустимы.
Технология PulSeCut предназначена для высококачественной обработки сложных контуров. Функция позволяет обрабатывать определённые участки контуров (углы, близко расположенные участки) в импульсном режиме. Переключение между PulSeCut и обычным режимом осуществляется автоматически в соответствии с настройками. PulSeCut позволяет установке переключаться между непрерывным и импульсными режимами резки даже в пределах одного контура.
LineSeCut осуществляет вырезку не каждой детали по отдельности, а всех контуров, лежащих на одной прямой, что существенно сокращает время обработки тонколистовых металлов. Оптическая головка в высоком темпе построчно проходит весь лист, производя вырезку контуров на соответствующем отрезке. Экономия времени особенно заметна при резке перфорированных решеток.
Также доступны функции компенсации толщины лазерного луча, для достижения абсолютно точных размеров изготавливаемой продукции. Возможность выставлять точки вреза вне контура обработки заготовки под произвольным углом и на разных расстояниях, как в автоматическом так и в ручном режимах.
Управление координатной системой обеспечивается как со стойки ЧПУ, так и с помощью беспроводного пульта, что значительно облегчает позиционирование режущей головы по отношению к заготовке, а также упрощает работу оператора станка.
Эта функция позволяет автоматически определять позиционные выступы и угол поворота заготовки на столе станка и скорректировать программу резки, если это потребуется. Если материал расположен на паллете не ровно, то кромки материала будут определены с помощью детектора и материал будет программно повёрнут в необходимые координаты.
Режущая головка сохраняет постоянное расстояние с заготовкой в процессе резания, это снижает риск столкновений. Станок перестанет резать при малейшем столкновении с препятствием. Это снижает уровень аварийности и улучшает производительность резания.
Система автоматически отслеживает зазор между лазерной головой и листом металла, предотвращает пропуски при раскрое тонких металлов. Позволяет раскраивать даже «горбыль».
Сигналы со всех узлов, имеющих обратную связь, поступают на интерфейс через центр управления, когда оборудование работает с ошибкой, и по коду ошибки можно определить неисправность.
Сменный стол | равный размеру основного рабочего стола |
Увеличение рабочего стола | 1500х4500 мм 1500х6000 мм 2000х4000 мм 2000х6000 мм |
Труборезный модуль | для труб диаметром 20-240 мм и длиной 3000/6000 мм |
Криогенный газификатор | для снижения расходов на газ |
Название | Расход, шт./месяц | Срок службы, моточасы | В комплекте, шт. |
Сопло | 1-2 | 500 | 8 |
Защитное стекло | 2 | 500 | 1 |
Фокусирующая линза | 0,1 | 1000-1500 | 1 |
Керамическое кольцо | 0,08 | 3000-4000 | 1 |
Мощность источника | 1000Вт | 1500Вт | 2000Вт | 3000Вт | 4000Вт | 6000Вт | |
Материал / Газ | Толщина, мм | Скорость, м/мин | |||||
Углеродистая (Кислород) |
1 | 10 | 22 | 26 | 34 | 38 | 42 |
2 | 6,2 | 6,8 | 7,2 | 7,5 | 7,8 | 8,2 | |
3 | 3 | 3,6 | 4 | 4,4 | 5 | 5,5 | |
4 | 2,2 | 2,8 | 3,2 | 3,8 | 4,4 | 5 | |
5 | 1,8 | 2,4 | 2,8 | 3,2 | 3,4 | 3,6 | |
6 | 1,6 | 2 | 2,4 | 2,8 | 3,2 | 3,4 | |
8 | 1,2 | 1,4 | 1,6 | 2,2 | 2,6 | 3 | |
10 | 0,8 | 1 | 1,2 | 1,6 | 2 | 2,4 | |
12 | 0,8 | 1 | 1,4 | 1,8 | 2 | ||
14 | 0,6 | 0,7 | 1 | 1,2 | 1,3 | ||
16 | 0,6 | 0,8 | 1 | 1,1 | |||
18 | 0,7 | 0,9 | 1 | ||||
20 | 0,6 | 0,8 | 0,9 | ||||
22 | 0,5 | 0,7 | 0,8 | ||||
24 | 0,4 | 0,6 | |||||
26 | 0,4 | ||||||
1000Вт | 1500Вт | 2000Вт | 3000Вт | 4000Вт | 6000Вт | ||
Нержавеющая (Азот) |
1 | 23,8 | 26,4 | 30 | 34 | 38 | 41,4 |
2 | 10,8 | 11,9 | 12,7 | 15,4 | 24,4 | 28,6 | |
3 | 2,3 | 4,1 | 6,1 | 8,6 | 12,8 | 15,8 | |
4 | 1,3 | 2,2 | 4,2 | 5,5 | 7,4 | 9,4 | |
5 | 0,7 | 1,2 | 2 | 4,3 | 5,1 | 6 | |
6 | 1 | 1,8 | 3,1 | 3,8 | 4,7 | ||
8 | 0,9 | 2 | 2,4 | 3,3 | |||
10 | 0,8 | 1,1 | 1,3 | ||||
12 | 0,5 | 0,7 | 1,1 | ||||
14 | 0,6 | 0,8 | |||||
16 | 0,6 |
Тип газа | Качество | Чистота газа,% | Содерж-е азота и аргона(N2 +Ar),‰ | Содерж-е воды (H2O),‰ |
Кислород O2 | 3,5 | ≥99,95 | ≤500 | ≤5 |
Тип газа | Качество | Чистота газа,% | Содерж-е кислорода(O2),‰ | Содерж-е воды (H2O),‰ |
Азот N2 | 4,5 | ≥99,995 | ≤10 | ≤5 |
Азот N2 | 5 | ≥99,999 | ≤3 | ≤5 |
Электричество | Напряжение тока: 380V Частота: 50 Гц Стабильность напряжения + 5% Регулирование напряжения: <2% |
Вспомогательный газ | Очищенный сухой сжатый воздух: Кислород (O2) особой чистоты и Азот (N2) чистотой не менее 99,9% |
Прибор для сжатия воздуха | Давление 14 бар Объем 1 м³ |
Температура | Диапазон температур в пределах 15-35°C. Компоненты системы не должны подвергаться воздействию прямых солнечных лучей. В случае тропических климатических условий или если температура на рабочем месте поднимается выше 35°С, рекомендуется размещать оборудование в помещении с кондиционером. |
Влажность | Температура точки росы воздуха должна быть менее 10° для предотвращения процессов конденсации в охлажденных частях машины. |
Фундамент | Фундамент для станка должен быть ровным и без вибраций |
Листовой металл | Однородный, ровный и чистый |
экономия энергии и экологичность. Коэффициент фотоэлектрического преобразования составляет 25% — 30%. Расход электроэнергии составляет 20%—30% от общего расхода станка с СО2 лазерами. Волоконная линия передачи не требует отражающей линзы, тем самым снижая расходы на техобслуживание и текущий ремонт;
в соответствии с современными требованиями эргономики. Компактная конструкция, легко адаптируемая к производственным требованиям. Все установки спроектированы с помощью CAD, CAM и CAE – это технологии, состоящие в использовании компьютерных систем для анализа геометрии, моделирования и изучения поведения продукта для усовершенствования и оптимизации его конструкции;
для чертежей резки с автоматически регулируемой скоростью подачи и выходной мощностью для каждого изготавливаемого с помощью ЧПУ изделия;
высокая скорость резки, качественный рез, быстрая перенастройка на различные толщины;
простая и безопасная система смены сопел с сохранением центрирования луча, быстрая замена защитного стекла, автоматический контроль высоты резки, система аварийного оповещения;
Мощность лазера
Мощность лазера является одним из самых важных факторов в процессе лазерной обработки материалов.Снижение мощности лазерного луча используется, когда нам необходима высокая точность вырезывания. С другой стороны, более толстые и прочные материалы требуют более высокой мощности лазерного луча.
Частота импульса
Частота импульса - это некоторая величина, пропорциональная мощности лазера. Современные лазеры обладают усовершенствованными функциями управления процессом резки, которые позволяют автоматически повышать или понижать частоту импульса в зависимости от обрабатываемого материала.
Тип газа, используемого при резке
Для того, чтобы процесс резки был эффективным и безопасным, для резки различных видов материалов требуются определенные типы газа. Древесина, например, является воспламеняющимся материалом и исключает применение кислорода при резке во избежании пожаров. С другой стороны, кислород можно использовать при резке металлических поверхностей, не содержащих оксиды.
Тип газа не является единственным фактором, влияющим на процесс. Качество газа не менее важно. один и тот же газ с различной частотой будет по-разному влиять на процесс резки (как на время, так и качество резки).
Давление газа
Давление газа в лазере является еще одним важным фактором. От давления газа зависит толщина разрезаемого материала. Чем тоньше материал, тем ниже должно быть давление газа, в противном случае существует риск повреждения материала и лазерного устройства.
Диаметр сопла
Режущие сопла существенно влияют на процесс резки лазером. Например, когда мы имеем дело с низким давлением лазерной резки, требуются сопла меньшего диаметра. И наоборот, когда обрабатываемый материал требует более высокого давления для резки, тогда нужно использовать сопла более крупного диаметра.
Расстояние от сопла до поверхности обрабатываемого материала
Расстояние от сопла до разрезаемой поверхности очень важно для качественного результата лазерной резки. Как правило, чем меньше расстояние между соплом и поверхностью, тем точнее и качественнее результат резки. Но в ряде случаев рекомендуется увеличить это расстояние для того, чтобы предотвратить повреждение оборудования.
Производитель: XTLASER
Родина бренда: Китай
Лазерный источник | |
Мощность лазера, Вт | 1500 |
Источник излучения | Raycus |
Длина волн, Нм | 1080 |
Качество луча, мрад | <0,373 |
Срок службы лазерного источника, моточасов | 100000 |
Обрабатываемые материалы | |
Толщина резки (нерж. сталь), мм | 6 |
Толщина резки (углерод. сталь), мм | 14 |
Ширина листа (X), мм | 1500 |
Длина листа (Y), мм | 3000 |
Ход по оси (Z), мм | 100 |
Максимальная нагрузка на стол, кг | 150 |
Исполнение | |
Внешнее исполнение | Открытое; С выкатным столом |
Стойка управления | Консольная |
Тип станины | Листовая |
Отдельный шкаф управления | Есть |
Скоростные характеристики | |
Максимальная скорость хода, м/мин | 100 |
Максимальная скорость резки, м/мин | 50 |
Ускорение, G | 1 |
Мощность сервоприводов по оси X, Вт | 1300 |
Мощность сервоприводов по оси Yх2, Вт | 1500 |
Мощность сервоприводов по оси Z, Вт | 400 |
Точность позиционирования (X, Y, Z), мм | ±0,03 |
Программно-аппаратные характеристики | |
Совместимое программное обеспечение | Adobe Illustrator; AutoCad; Blender; КОМПАС; CorelCAD |
Графические форматы | AI; DXF; GBX; LXD; PLT |
Компьютер | HUATAI |
Монитор | DAWEi |
Диагональ монитора, дюйм | 21,5 |
Электропитание | |
Напряжение, В | 380 |
Частота напряжения, Гц | 60 |
Рабочие условия | |
Рабочая температура, °С | 15 - 35 |
Рабочая влажность, % | <75 |
Габаритные параметры | |
Длина станка, мм | 18000 |
Ширина станка, мм | 2275 |
Высота станка, мм | 1850 |
Вес нетто, кг | 8000 |
