Оптоволоконный лазерный станок со сменным столом HGTECH SMART-3015 PRO/6000 Raycus

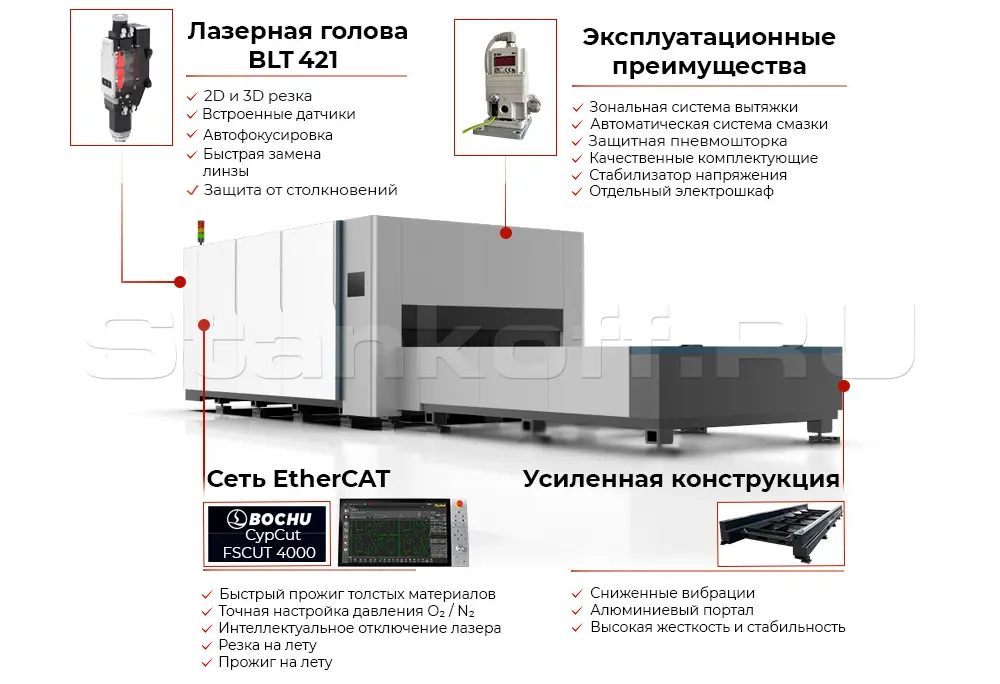

Конструктив

Выгода для вашего производства

• СОКРАЩЕНИЕ ВРЕМЕНИ ПЕРЕНАЛАДКИ ЗА СЧЁТ СМЕННОГО СТОЛА
Производственный цикл ускоряется на 30–40%.

• СТАБИЛЬНАЯ ТОЧНОСТЬ ПРИ ДЛИТЕЛЬНОЙ РАБОТЕ
Усиленная рама и сервоприводы сохраняют точность ±0,05 мм/м даже при длительной работе.

• МЕНЬШЕ БРАКА И ПРОСТОЕВ
Проверенные комплектующие обеспечивают стабильный рез, снижают брак и повышают надёжность станка в ежедневной работе.

• БЫСТРАЯ ОКУПАЕМОСТЬ
При 2-сменной работе и загрузке от 60% станок окупается за 18–24 месяца за счёт высокой скорости реза до 140 м/мин на тонком металле и минимальных простоев.

• УНИВЕРСАЛЬНОСТЬ ПО ГАЗАМ И ТОЛЩИНАМ

  • Воздух — высокая скорость и качество на толщинах до 6 мм, экономия на газах;
  • Кислород — эффективная резка конструкционных сталей до 26 мм с чистой кромкой;
  • Азот — резка нержавейки и алюминия до 12 мм без оксидной плёнки, готовность детали под сварку/покраску.

Защитная пневмошторка

Защитная пневмошторка между сменными столами перекрывает лишние зазоры и направляет дым к вытяжке, повышая эффективность аспирации внутри кабины.

Проверка ровности интерферометром

После сборки отдельных узлов завод выполняет проверку ровности интерферометром и проводит многократные тестовые прогоны. Такой подход подтверждает точность мелкоузловой сборки.

Дополнительные опции


Лазерный световой барьер

Помогает защитить персонал от травм, посылая сигнал станку в момент нахождения человека в опасной близости от работающего оборудования.

Криоцилиндр

Криоцилиндр позволяет улучшить качество реза за счёт использования более чистого газа, а дополнительная экономия на логистике, заправке и площади в цеху станет приятным бонусом.

Фильтровентиляционная установка

Установка помогает поддерживать чистоту воздуха в цехе, снижать запылённость оборудования и обеспечивать стабильную непрерывную работу технологической линии.

Погрузчик

Автоматическая система подачи листового материала исключает необходимость ручной загрузки каждого листа, сокращает время подготовки и повышает общую производительность. Такая функция снижает потребность в привлечении второго оператора, уменьшает риск появления царапин при перемещении листа по ламелям стола и помогает избежать случайных ударов заготовкой по узлам станка при погрузке и разгрузке.

О заводе HGTECH

Оптоволоконный лазерный станок со сменным столом HGTECH SMART-3015 PRO/6000 Raycus
Оптоволоконный лазерный станок со сменным столом HGTECH SMART-3015 PRO/6000 Raycus

Характеристики

Лазерный источник
Мощность лазера, Вт6000
Источник излученияRaycus
Обрабатываемые материалы
Ширина листа (X), мм1500
Длина листа (Y), мм3000
Толщина резки нержавеющей стали, мм12
Толщина резки углеродистой стали, мм26
Максимальная нагрузка на стол, кг1500
Ход по оси X, мм1530
Ход по оси Y, мм3050
Ход по оси Z, мм250
Исполнение
Внешнее исполнениеЗакрытое со сменным столом
Зональное дымоудалениеЕсть
Скоростные характеристики
Макс. скорость холостого хода, м/мин100
Макс. скорость согласованного позиционирования, м/мин140
Ускорение, G1,2
Мощность сервопривода по оси X, Вт850
Мощность сервоприводов по оси Y×2, Вт1300
Мощность сервопривода по оси Z, Вт400
Точность позиционирования по осям X/Y/Z, мм0,05
Точность повторного позиционирования по осям X/Y/Z, мм0,025
Программно-аппаратные характеристики
Программное обеспечениеCypcut (FSCUT 4000)
Диагональ монитора, дюйм21
Электропитание
Напряжение, В380
Частота напряжения, Гц50
Рабочие условия
Рабочая температура, °С5-40
Рабочая влажность, %<70
Габаритные параметры
Габариты, мм9000 × 3000 × 2400
Вес нетто, кг6000

Комплектация

  • Режущая голова с автофокусом BOCI BLT 421 (Китай)
  • Зубчатая передача «шестерня-рейка» T-WIN (Тайвань)
  • Линейные направляющие PEK (Италия)
  • Сервопривод и драйвер INOVANCE (Китай)
  • Редуктор Motoreducer
  • Источник излучения Raycus (Китай)
  • Система ЧПУ и софт CypСut - FSCUT 4000 (Китай)
  • Электрические компоненты Schneider (Франция)
  • Вентилятор HGTECH (Китай)
  • Водяное охлаждение - чиллер S&A (Китай)
  • Пропорциональный клапан низкого давления с программным управлением (для кислорода) и высокого давления (для азота) SMC (Япония)
  • Стабилизатор напряжения
  • Зональная система дымоудаления
  • Автоматическая система смазки
Пока нет отзывов об этом товаре. Будьте первым.

Оставить свой отзыв

Ваш отзыв поможет другим сделать выбор. Спасибо, что делитесь опытом!

В отзывах запрещены нецензурная лексика, реклама, контакты и оффтоп — такие отзывы удаляются.

Лазерный источник для цветных металлов

Гуляев Олег Новичок
Max Photonics или Raycus, какой лазерный источник надежней? Я слышал, что maxphotonics лучше raycus для цветных металлов из-за степени защиты.
0 0
Алексей Эксперт Stankoff.RU Руководитель направления оптоволоконных лазерных станков

По цветным металлам ни Max Photonics, ни Raycus не подходят, у них нет защиты от обратного отражения. А при резке латуни, меди, алюминия луч бьёт обратно в источник и может его повредить. Для таких задач лучше IPG, у него эта защита есть. По надёжности главное это сервис. У Max Photonics нет официальной сервисной службы в России, если он сломается, встанете надолго. У Raycus сервис в России есть, поэтому с ремонтом и запчастями проблем не будет. Поэтому надёжнее Raycus, а под цветные металлы берите IPG. Это была официальная позиция. Неофициальная - Raycus часто берут для резки алюминия и, хоть и с осторожностью, но прекрасно режут. Главное, чтобы запас мощности был.

0 |

Российские лазерные труборезы и покупка б/у оборудования

Леонид Новичок
Существуют российские лазерные труборезы? Имеет смысл покупать б.у. станок?
0 0
Алексей Эксперт Stankoff.RU Руководитель направления оптоволоконных лазерных станков

Российские производители существуют, основной находится в Санкт-Петербурге. Иностранные модели (китайские) дешевле и не уступают по качеству комплектующих. Б/у оборудование может быть вариантом на начальном этапе, но при значительном объёме лучше закладываться на новый станок с гарантией и сервисом. Подумайте сколько для вас будет стоить простой в 2-4 недели из-за старого станка и отсутствия сервиса. Разброс цен зависит от мощности, опционала и производителя. При значительной стоимости оборудования стоит рассмотреть лизинг.
