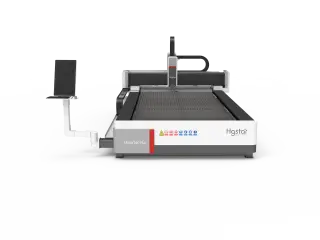

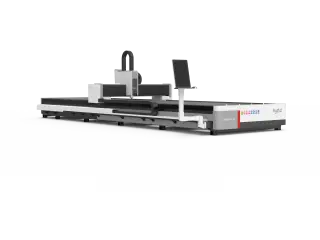

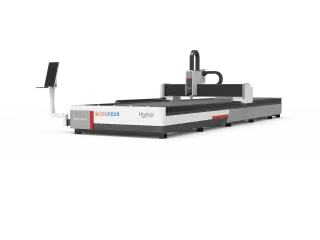

Оптоволоконный лазерный станок HGTECH SMART-6015A/6000 Raycus

Конструктив

Выгода для вашего производства

• СТАБИЛЬНАЯ ТОЧНОСТЬ ПРИ ДЛИТЕЛЬНОЙ РАБОТЕ

Усиленная рама и сервоприводы сохраняют точность ±0,05 мм/м даже при длительной работе.

• МЕНЬШЕ БРАКА И ПРОСТОЕВ

Проверенные комплектующие обеспечивают стабильный рез, снижают брак и повышают надёжность станка в ежедневной работе.

• БЫСТРАЯ ОКУПАЕМОСТЬ

При загрузке от 60% станок окупается за 18–24 месяца за счёт высокой скорости реза до 60 м/мин на тонком металле и минимальных простоев.

• УНИВЕРСАЛЬНОСТЬ ПО ГАЗАМ И ТОЛЩИНАМ

  • Воздух – высокая скорость и качество на толщинах до 6 мм, экономия на газах;
  • Кислород – эффективная резка конструкционных сталей до 26 мм с чистой кромкой;
  • Азот – резка нержавейки и алюминия до 12 мм без оксидной плёнки, готовность детали под сварку/покраску.

Проверка ровности интерферометром

После сборки отдельных узлов завод выполняет проверку ровности интерферометром и проводит многократные тестовые прогоны. Такой подход подтверждает точность мелкоузловой сборки.

Дополнительные опции

Мы убрали из процесса всё, что напрягало.

  • Робот-погрузчик – не нужно звать второго человека и рисковать спиной.
  • Криобак – не нужно возиться с баллонами и газом.
  • Станок снятия грата – не нужно чистить детали вручную. Всё для того, чтобы лазерный станок работал максимально эффективно, а ваши трудовые будни стали проще.

Один оператор управляет всем, а на выходе – готовые детали без грата и со стабильным качеством.

О заводе HGTECH

Оптоволоконный лазерный станок HGTECH SMART-6015A/6000 Raycus

Оптоволоконный лазерный станок HGTECH SMART-6015A/6000 Raycus

Характеристики

Лазерный источник
Мощность лазера, Вт6000
Источник излученияRaycus
Обрабатываемые материалы
Ширина листа (X), мм1500
Длина листа (Y), мм6000
Толщина резки нержавеющей стали, мм12
Толщина резки углеродистой стали, мм26
Максимальная нагрузка на стол, кг2300
Ход по оси X, мм1524
Ход по оси Y, мм6048
Ход по оси Z, мм120
Исполнение
Внешнее исполнениеОткрытое
Скоростные характеристики
Скорость холостого хода, м/мин60
Макс. скорость согласованного позиционирования, м/мин80
Ускорение, G0,8
Мощность сервопривода по оси X, Вт850
Мощность сервоприводов по оси Y×2, Вт850
Мощность сервопривода по оси Z, Вт400
Точность позиционирования по осям X/Y, мм±0,05
Точность повторного позиционирования по осям X/Y, мм±0,025
Программно-аппаратные характеристики
Программное обеспечениеCypcut (FSCUT 4000)
Диагональ монитора, дюйм21,5
Электропитание
Напряжение, В380
Частота напряжения, Гц50
Рабочие условия
Рабочая температура, °С5-40
Рабочая влажность, %<70
Габаритные параметры
Габариты, мм7500x3000x2100
Вес нетто, кг3700

Комплектация

  • Режущая голова с автофокусом BOCI BLT421 (Китай)
  • Зубчатая передача «шестерня-рейка» T-WIN (Тайвань)
  • Линейные направляющие PEK (Италия)
  • Сервопривод и драйвер INOVANCE (Китай)
  • Редуктор Motoreducer (Франция)
  • Источник излучения Raycus (Китай)
  • Система ЧПУ и софт CypСut - FSCUT 4000 (Китай)
  • Вытяжной вентилятор HGTECH (Китай)
  • Водяное охлаждение - чиллер 6 кВт S&A (Китай)
  • Пропорциональный клапан SMC (Япония)
  • Стабилизатор напряжения
  • Автоматическая система смазки

Доп. оборудование

Пока нет отзывов об этом товаре. Будьте первым.

Оставить свой отзыв

Ваш отзыв поможет другим сделать выбор. Спасибо, что делитесь опытом!

В отзывах запрещены нецензурная лексика, реклама, контакты и оффтоп — такие отзывы удаляются.

Нужен ли станок 8 метров, если режем листы 6 метров

Андреев Артём Новичок
Мы режем листы 6 м. Какие могут быть для нас плюсы при покупке станка для обработки листа длинной 8 метров?
0 0
Алексей Эксперт Stankoff.RU Руководитель направления оптоволоконных лазерных станков

Единственный плюс - это возможность реза 8м листов, потенциально это больше вариантов раскладки ваших изделий и более полное использование листа металла. Если же у вас и на 6м получится сделать раскладку деталей так, чтобы не осталось пригодных для резки остатков, то покупка 8м станка не даст других плюсов. Можно подумать, что раз у вас в запасе есть 2м, то на них оператор может раскладывать остатки с прошлых резов и дорезать их, чтобы не выбрасывать металл. По факту это очень сильно по времени нагружает оператора на этапе подготовки задания на резку. Логичнее было бы сложить эти остатки и потом одной операцией порезать их без 6м станка, а не пытаться в одну задачу запихнуть 2. Самым лучшим же вариантом будет такая раскладка 6м листа, чтобы на 6м были и крупные куски, необходимые сейчас и мелкие куски, которые понадобятся потом, но лист вы дорежете сейчас почти без остатка. Это работа технолога или другого лица, который даёт оператору задание на резку.

0 |

Можно ли добавить шторки на систему дымоудаления?

Левин Иван Новичок
Я не вижу или на станке система дымоудаления не оборудована закрывающимися шторками? Их можно добавить?
0 0
Алексей Эксперт Stankoff.RU Руководитель направления оптоволоконных лазерных станков

Доброго времени суток. Станки серии Smart-A не комплектуются зональной системой дымоудаления. Обратите внимание на станок Smart 6015E. Вот там зоналка есть.

0 |

Можно ли заказать станок с функцией Radar 360

Максим Глебович Новичок
Можно ли этот станок заказать с функцией избегания препятствий Radar 360?
0 0
Алексей Эксперт Stankoff.RU Руководитель направления оптоволоконных лазерных станков

Radar 360 - это нэйминг одного из конкретных заводов, с которым мы не работаем. Суть функции - избегание препятствий режущей головой. У каждого лазерного станка есть ёмкостный датчик, который "видит" металл и даёт сигнал в ЧПУ станка на дальнейшие действия. С его помощью идёт управление высотой сопла, относительно металла и с его же помощью выполняется увод от столкновения с мусором. Если кратко, то избегание препятствий есть и на нашем станке без дополнительных оплат и пафосных наименований для стандартной функции.

0 |
