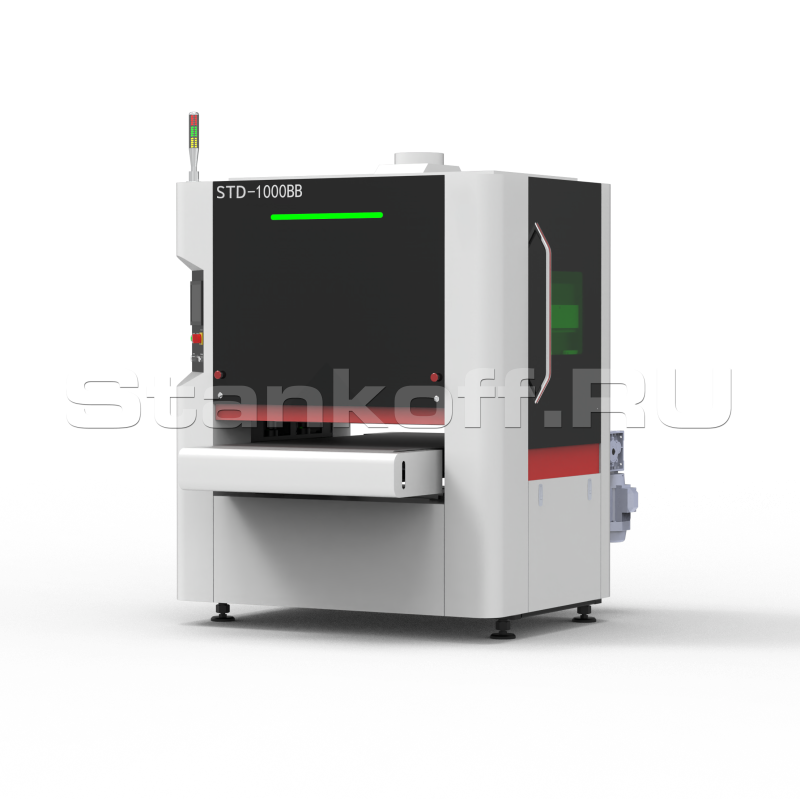

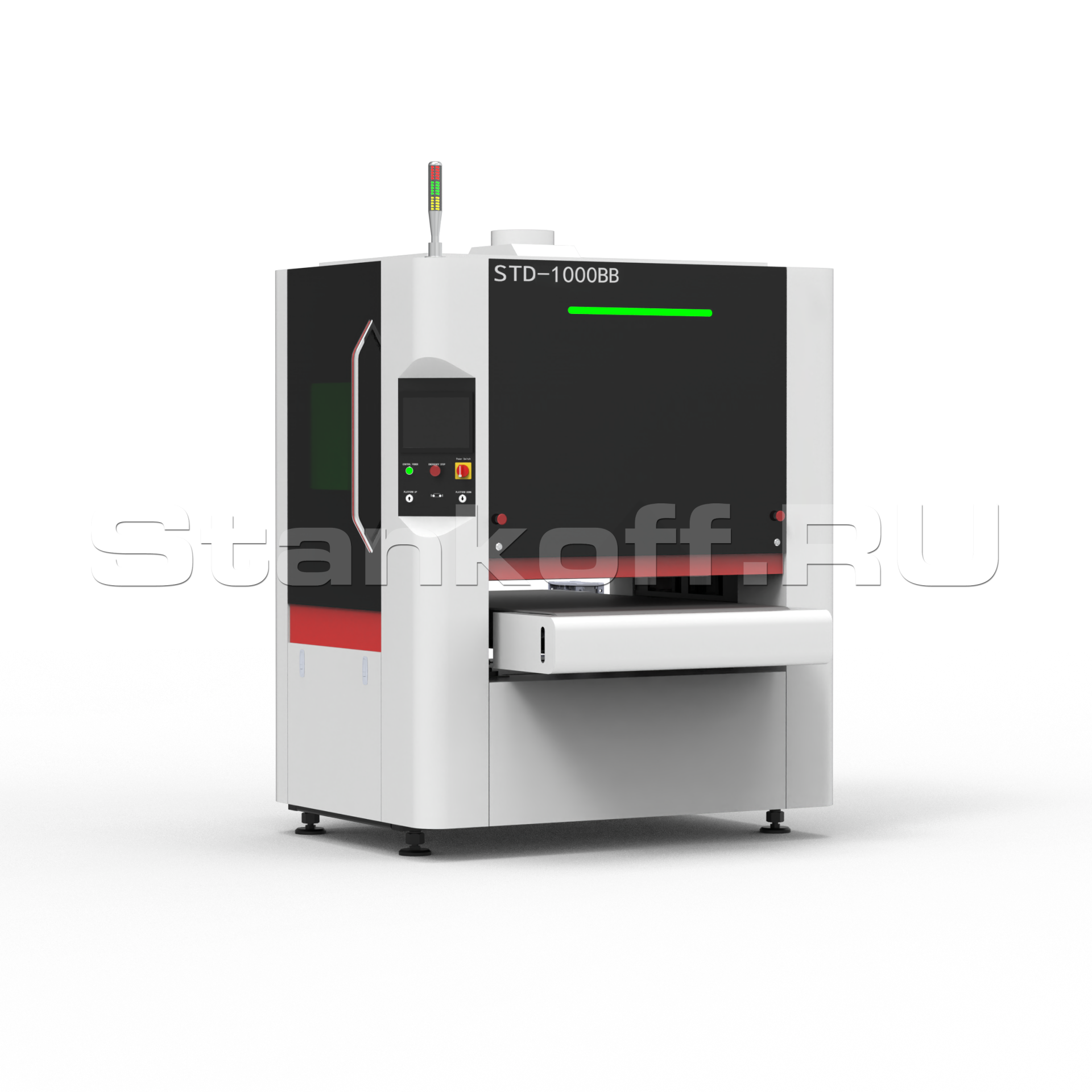

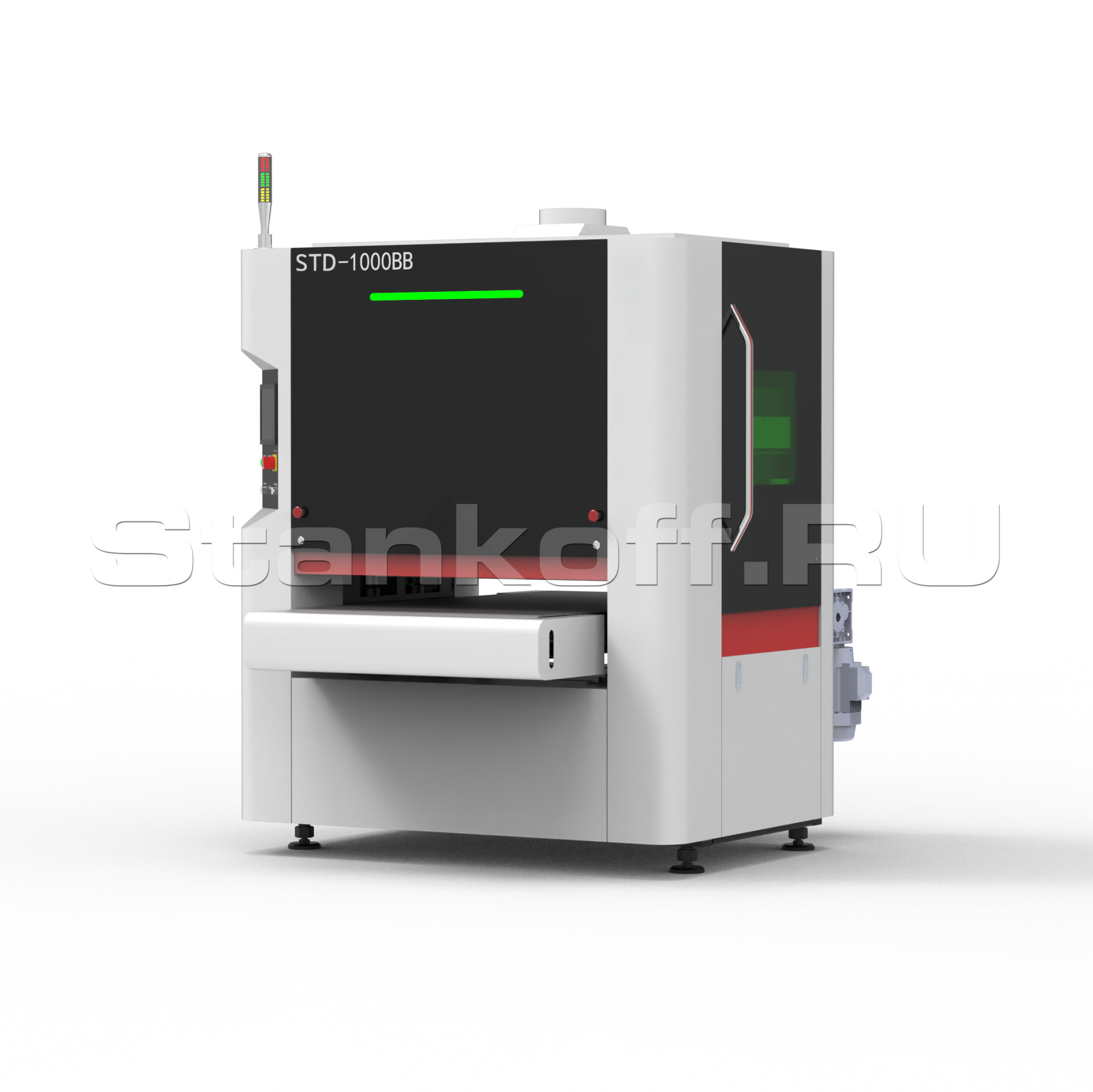

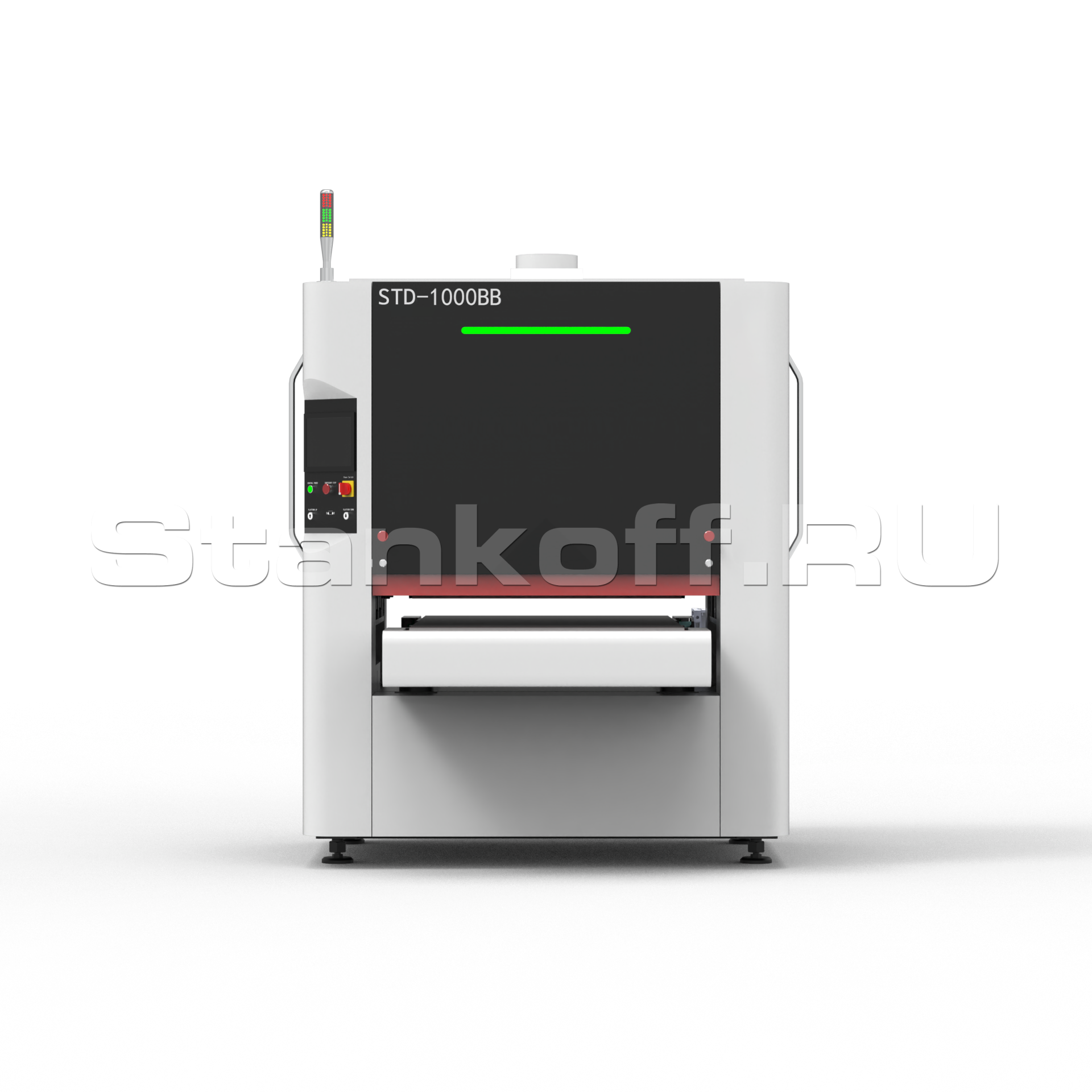

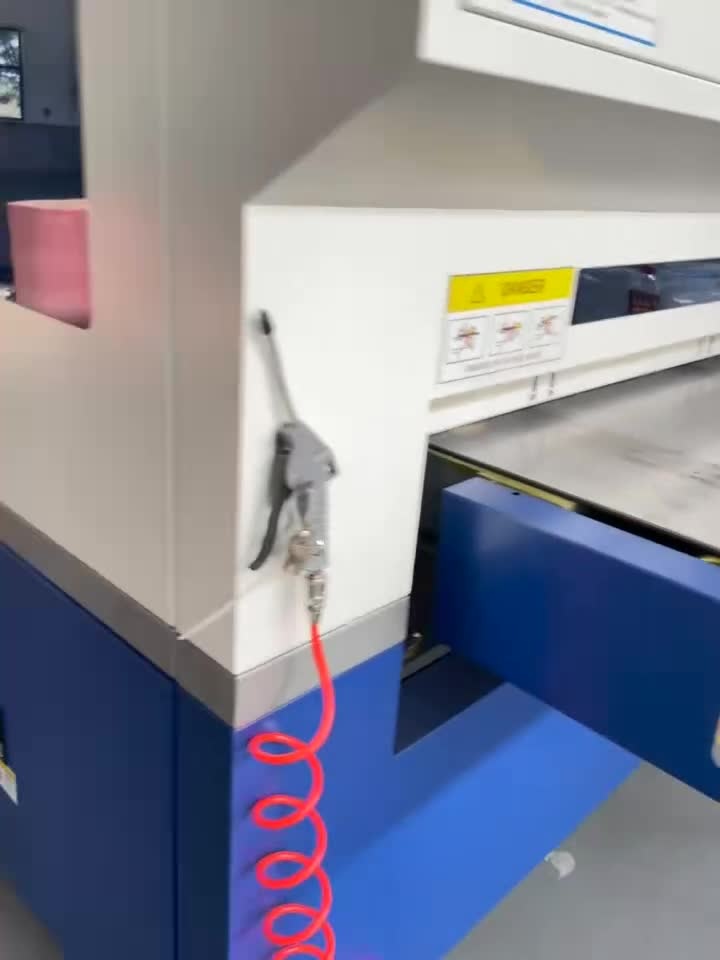

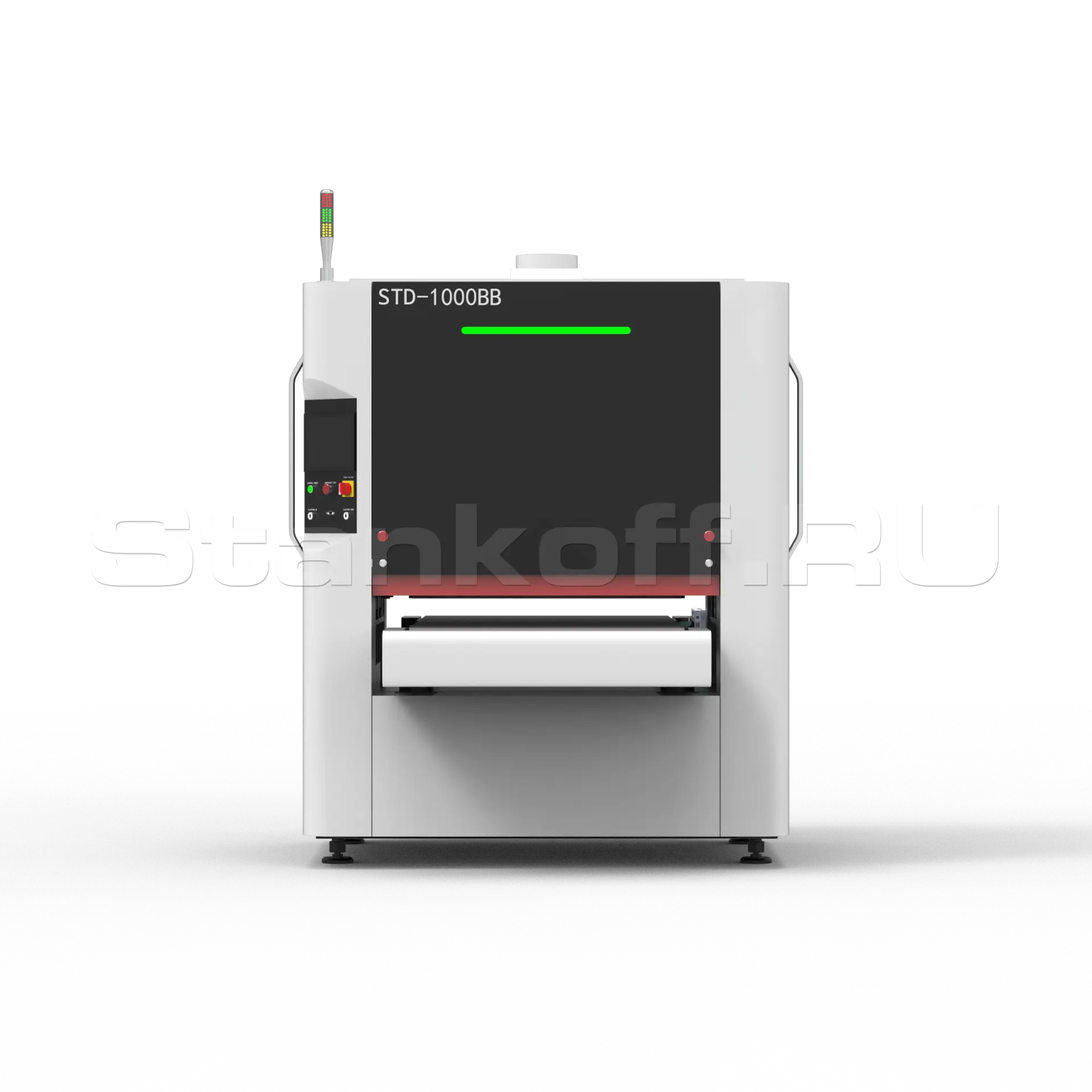

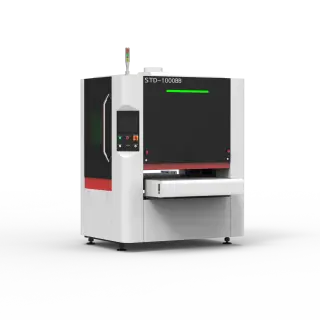

Станок для снятия заусенцев и грата STD-1000BB

Name: Станок для снятия заусенцев и грата STD-1000BB
Price: 2319389 RUB
Availability: InStock
Rating: 5 (1 reviews)

В наличии на складе

/ 7

Сравнить Вопросы (5)

Китай

Краткие характеристики

Артикул: STD-1000BB
Узлы: Лента грубой очистки; Лента чистовой очистки
Мин. размер обработки, мм: 50x50x0,8
Ширина обработки, мм: 1000
Макс. вес заготовки, кг: ~300
Толщина обрабатываемой детали, мм: 0,8-85

Все характеристики

Модели серии

Все товары

STD-1000BRB

STD-800BB

STD-1300BRB

2 319 389 ₽ обновлено 23 сентября

Куда отправить КП?

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Юрий Алёшин

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Станок для снятия заусенцев и грата STD-1000BB предназначен для тех случаев, когда важно не просто «сгладить» кромку, а гарантированно удалить грат у основания, сохранив геометрию детали и стабильное качество от партии к партии.
Оборудование подходит для обработки нержавеющей стали, алюминиевых сплавов, углеродистой стали, меди и других металлов при помощи шлифовальной ленты из карбида кремния. Станок позволяет одновременно загружать неограниченное количество деталей, ограничение определяется только рабочей шириной оборудования. При одинаковой толщине заготовок возможна свободная укладка деталей параллельно или последовательно, что упрощает организацию потока, повышает производительность и исключает необходимость частых переналадок.

Система безопасности включает аварийную сигнализацию и индикацию рабочих параметров. Система отслеживает открытие защитных дверей, состояние и натяжение абразивной ленты, давление в адсорбционной камере, нагрузку на двигатель и необходимость замены абразива, отображая ключевые параметры в режиме реального времени. Для защиты оператора предусмотрены ролики на входе и выходе, металлические защитные барьеры, смотровые окна из взрывозащищённых материалов и внутренняя светодиодная подсветка с безопасным напряжением.

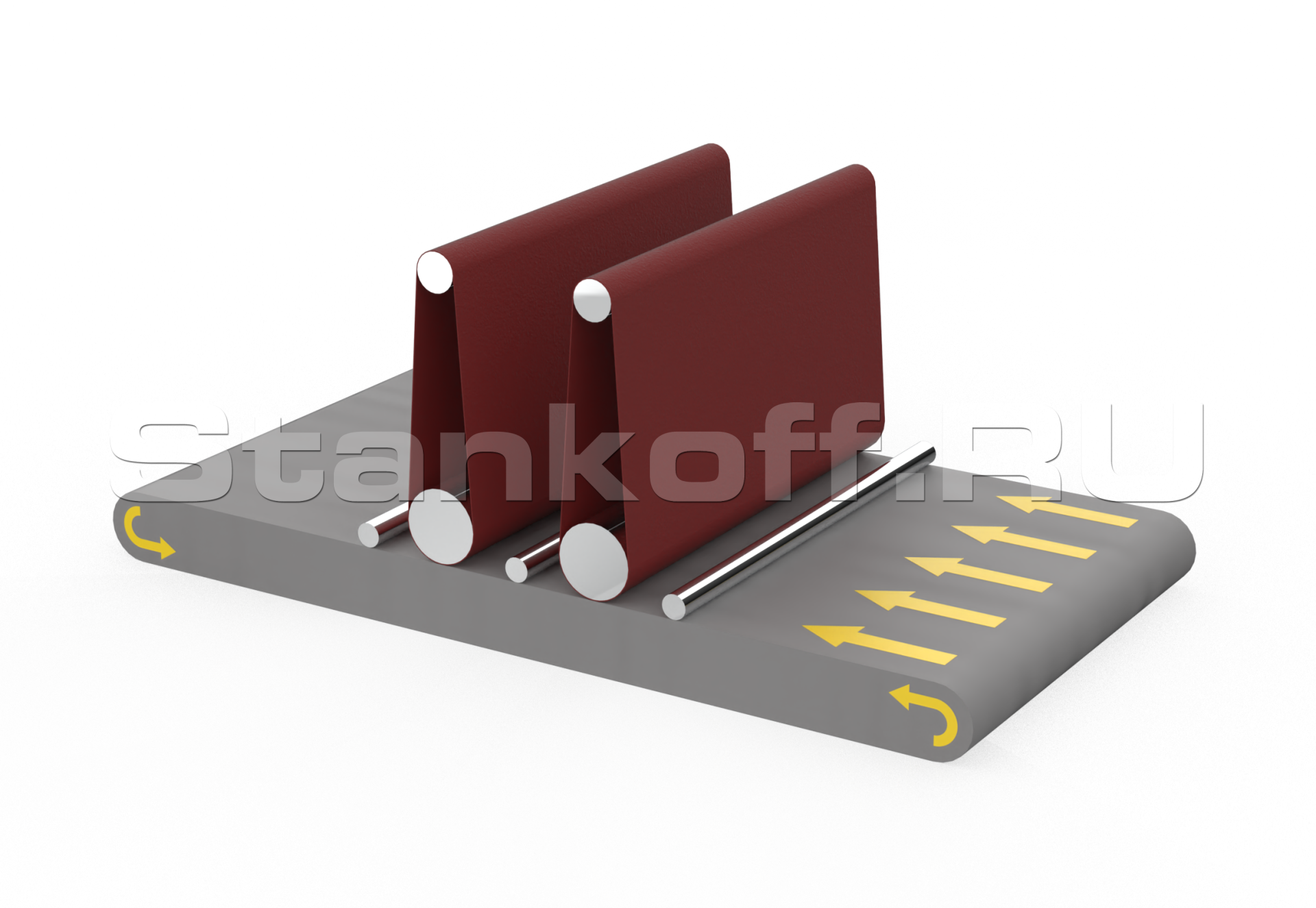

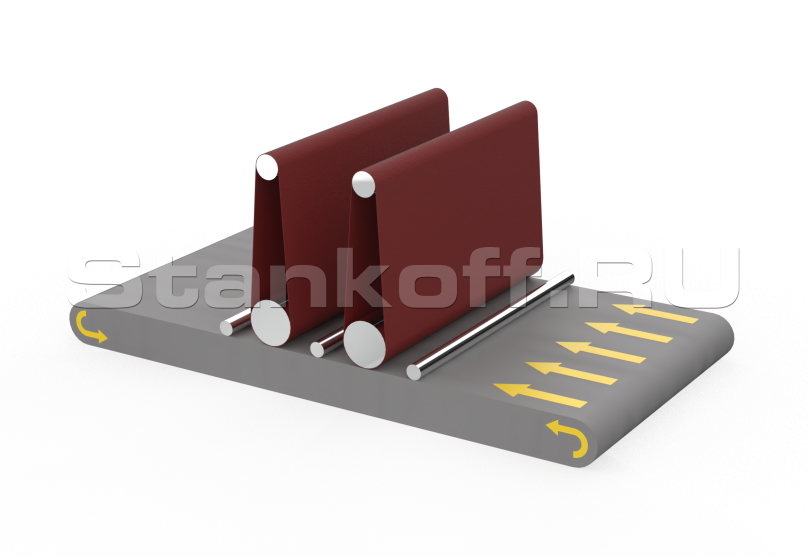

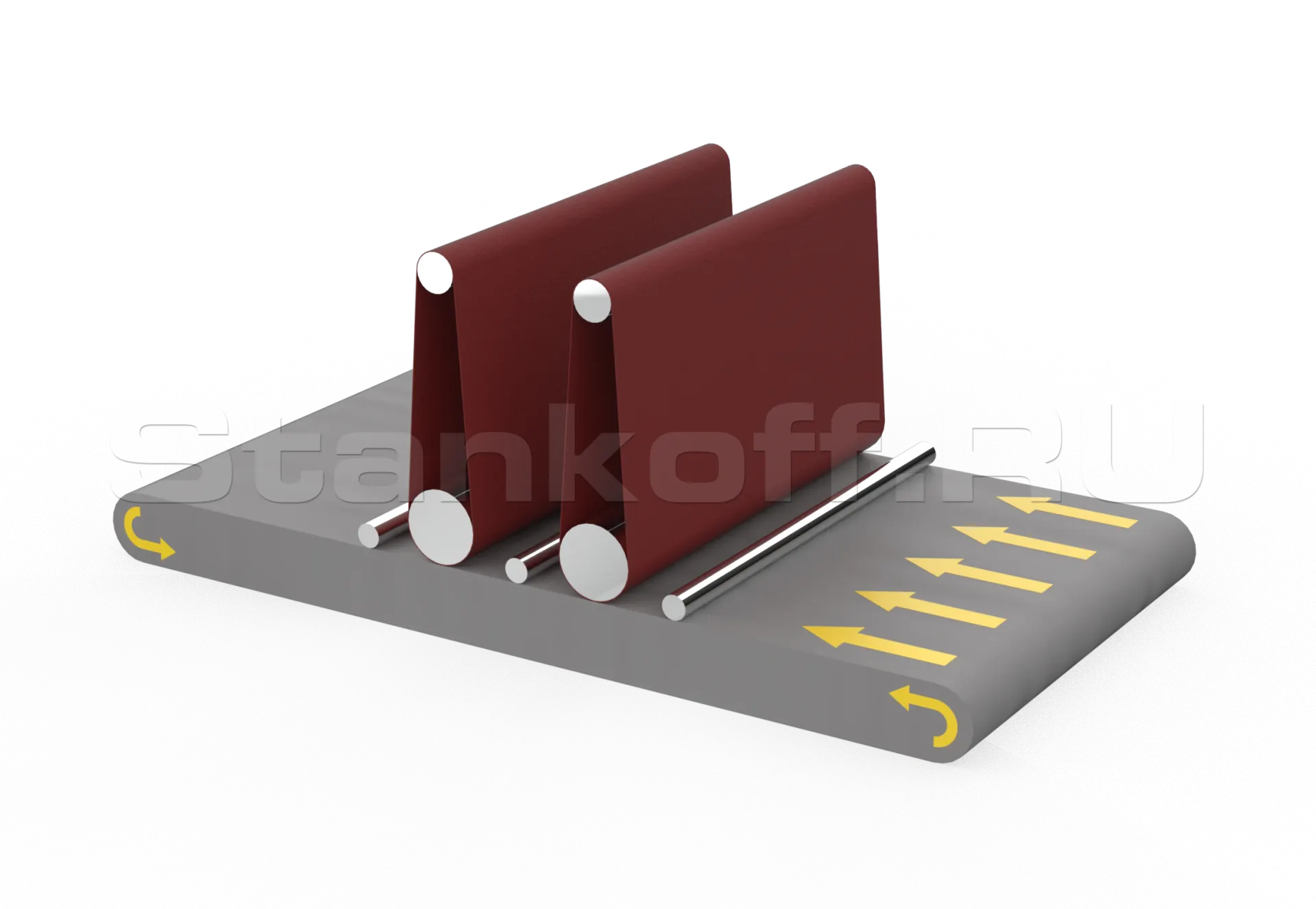

Схема обработки

Конструктивные особенности

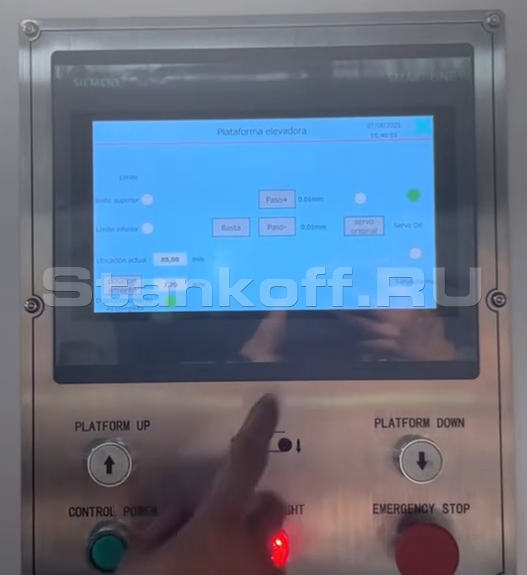

Пульт управления с PLC Siemens

Оборудование оснащено 10-дюймовым сенсорным экраном Siemens и централизованно управляется системой PLC Siemens с русскоязычным интерфейсом. Система обеспечивает функции самодиагностики, безопасности и аварийной сигнализации, наглядно отображает параметры и данные работы в реальном времени, а при неисправностях выводит коды и текстовые подсказки. Высота платформы автоматически регулируется через ЧПУ под разные толщины заготовок, что исключает ручную настройку роликов и упрощает эксплуатацию.

Конвейерная лента

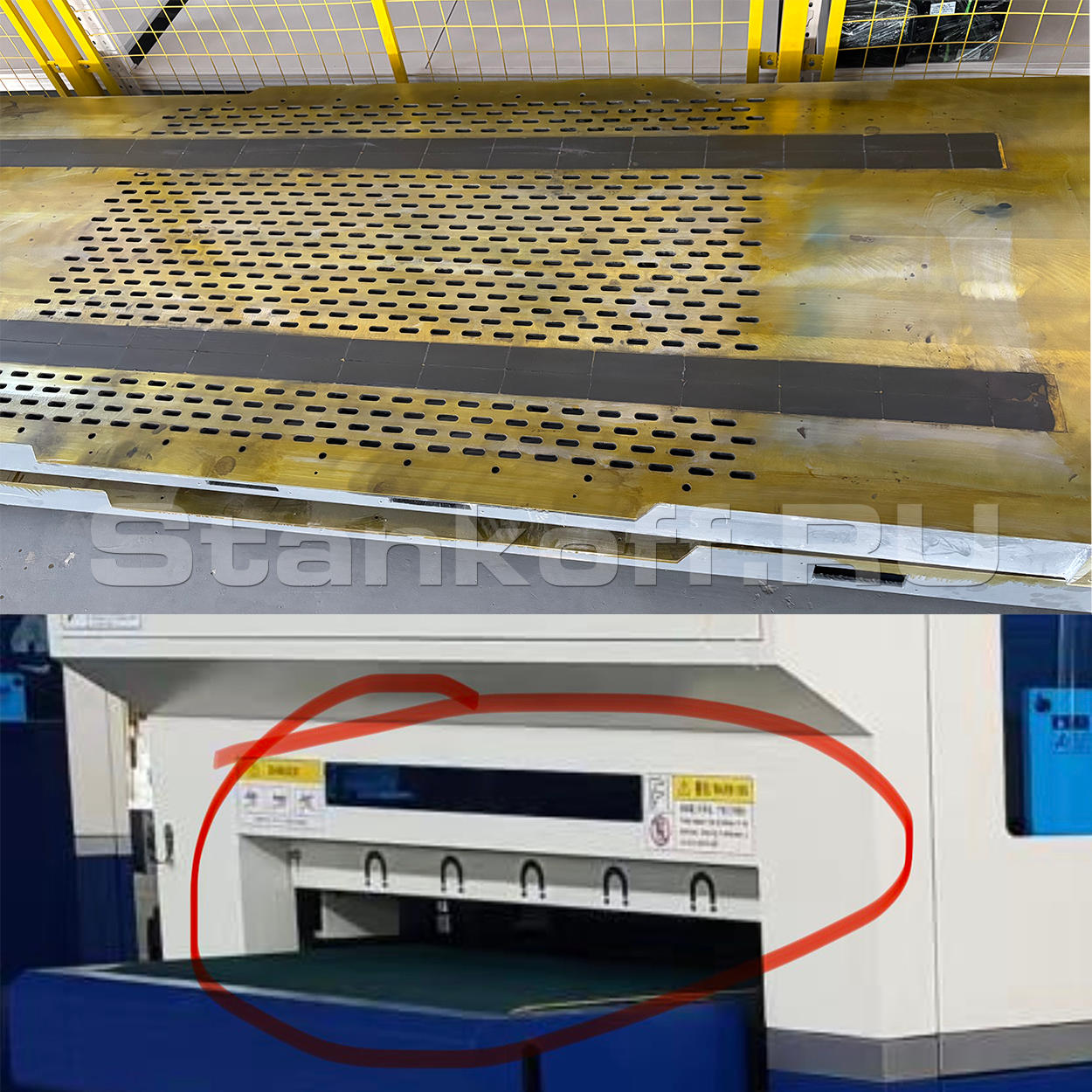

Магниты установлены на платформе, расположенной непосредственно под конвейерной лентой, и начинаются сразу от входной дверцы, обеспечивая надёжную фиксацию металлических заготовок по всей зоне транспортировки. Конвейер оснащён частотным регулированием скорости, а материал ленты оптимально сочетает высокий коэффициент трения и необходимую жёсткость, что предотвращает смещение деталей в процессе обработки и обеспечивает срок службы более чем на 50% выше, чем у стандартных ПВХ-лент. При обработке нержавеющей стали, алюминия и их сплавов необходима вакуумная адсорбция (опция).

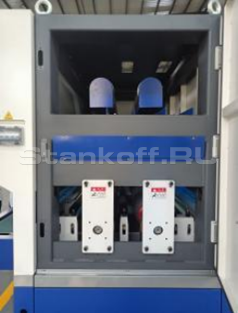

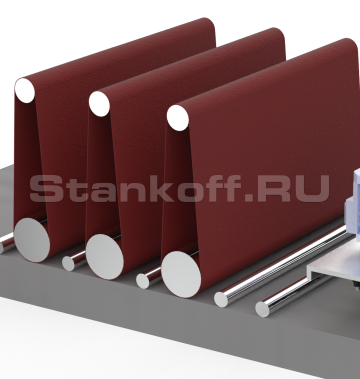

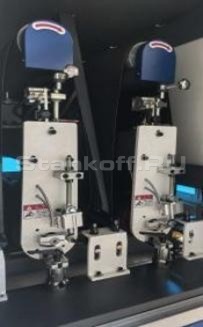

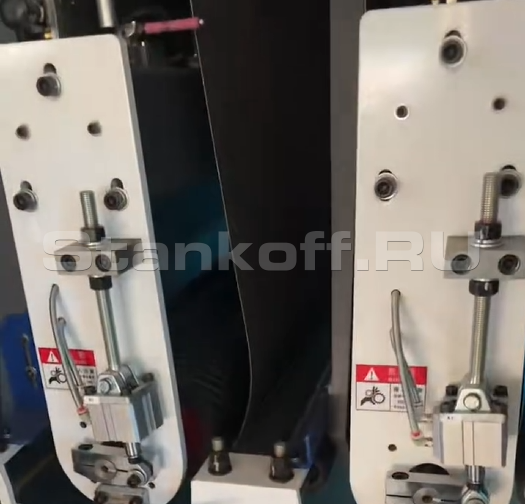

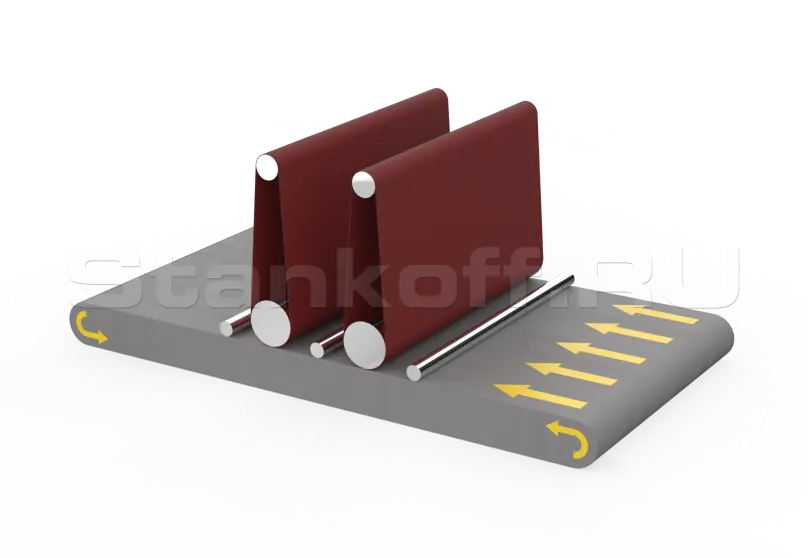

Два ленточно-абразивных модуля.

Абразивные ленты вращаются с высокой скоростью под действием приводных шлифовальных роликов и обеспечивают первичное снятие грата.

Дополнительные опции

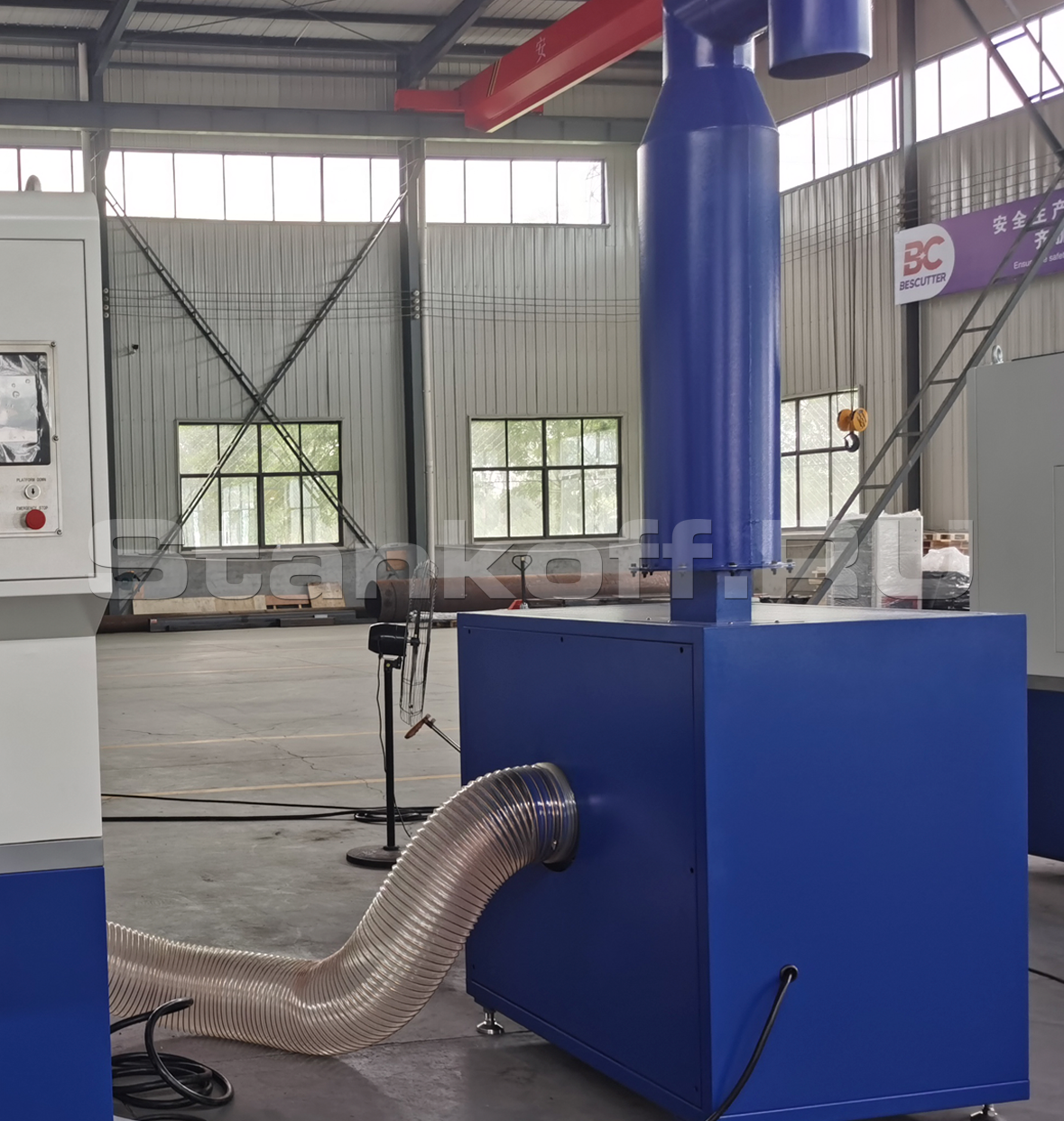

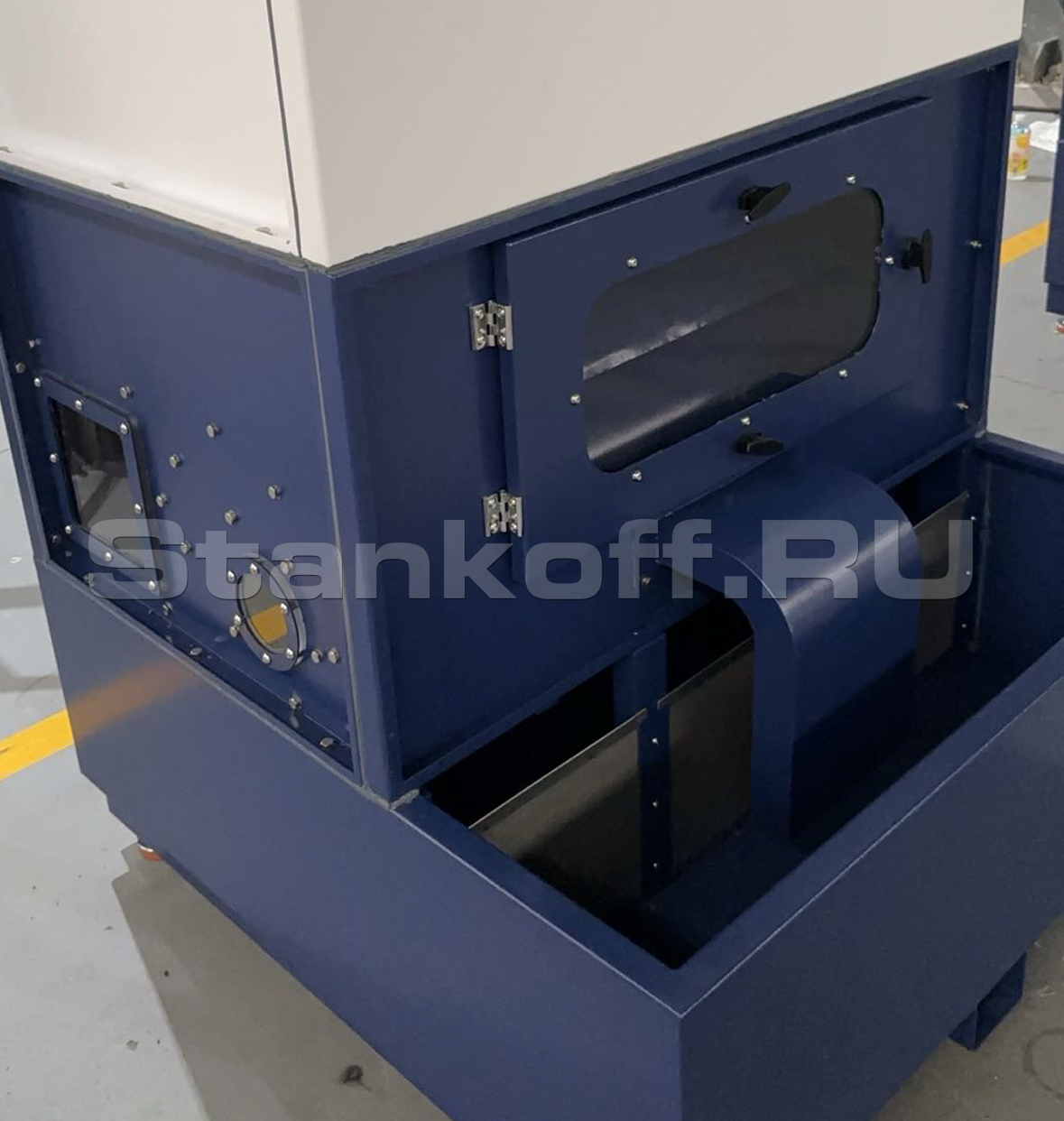

Вытяжка с аквафильтром 7,5 кВт;

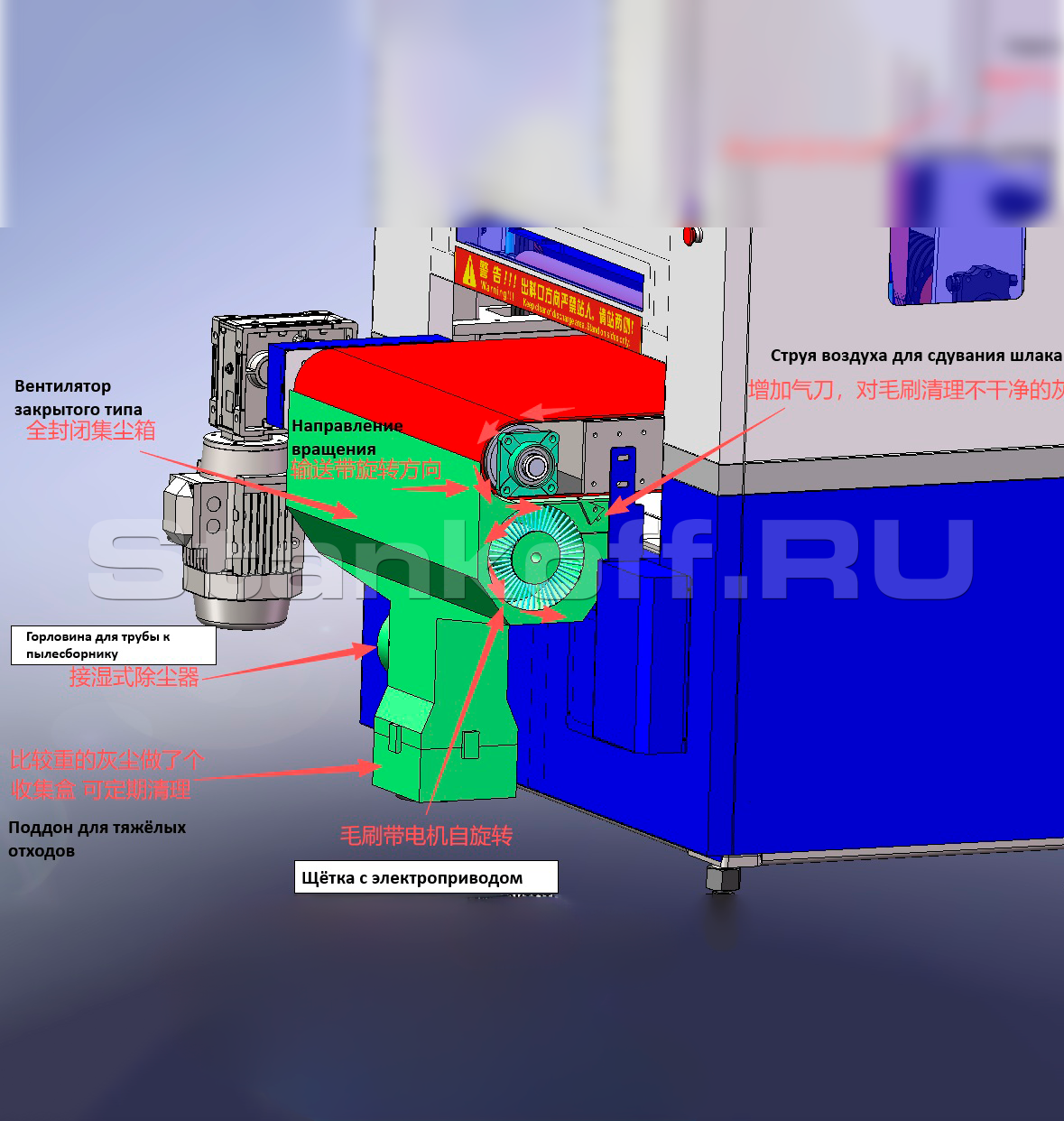

Установка очистки конвейерной ленты (ставится вместе с вытяжкой с аквафильтром);
Установка вакуумной адсорбции для нержавеющей стали, алюминия, меди, латуни;
Дополнительная шлифовальная лента;
Дополнительный ролик для полировки (W);
Добавление пальцевой (молотковой) очистки для сбивания крупного грата (H).

(* Обозначения W / H применимы для версий с рабочей шириной 1000 и 1300 мм)

Для непрерывной эксплуатации рекомендуем приобрести дополнительные расходные материалы:

Шлифовальная лента из карбида кремния;
Шлифовальная лента из корунда;
Щётка роликов для снятия фаски.

(* Шлифовальная лента служит 3-4 дня при 8 часовой рабочей смене)

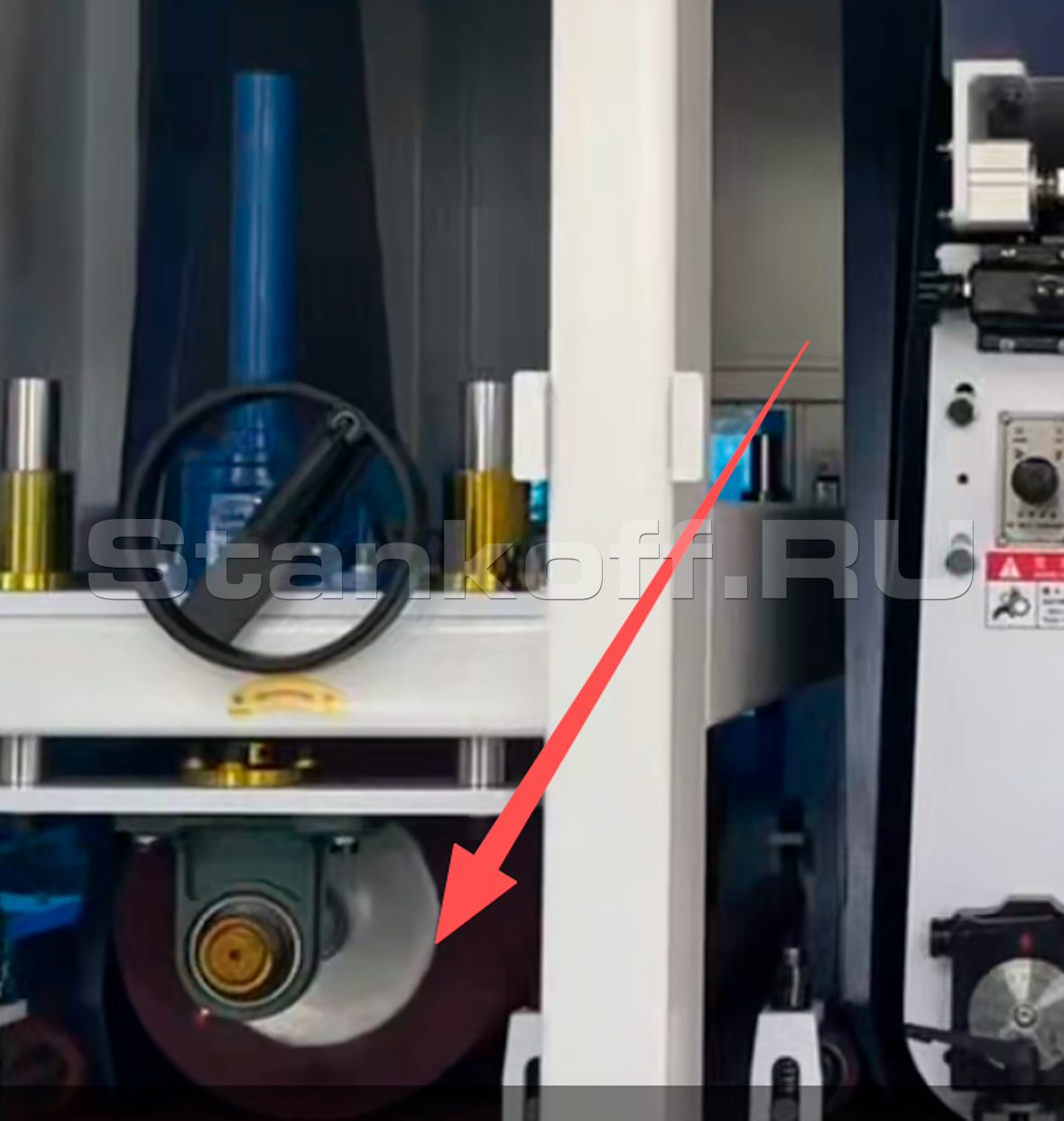

Добавление пальцевой (молотковой) очистки

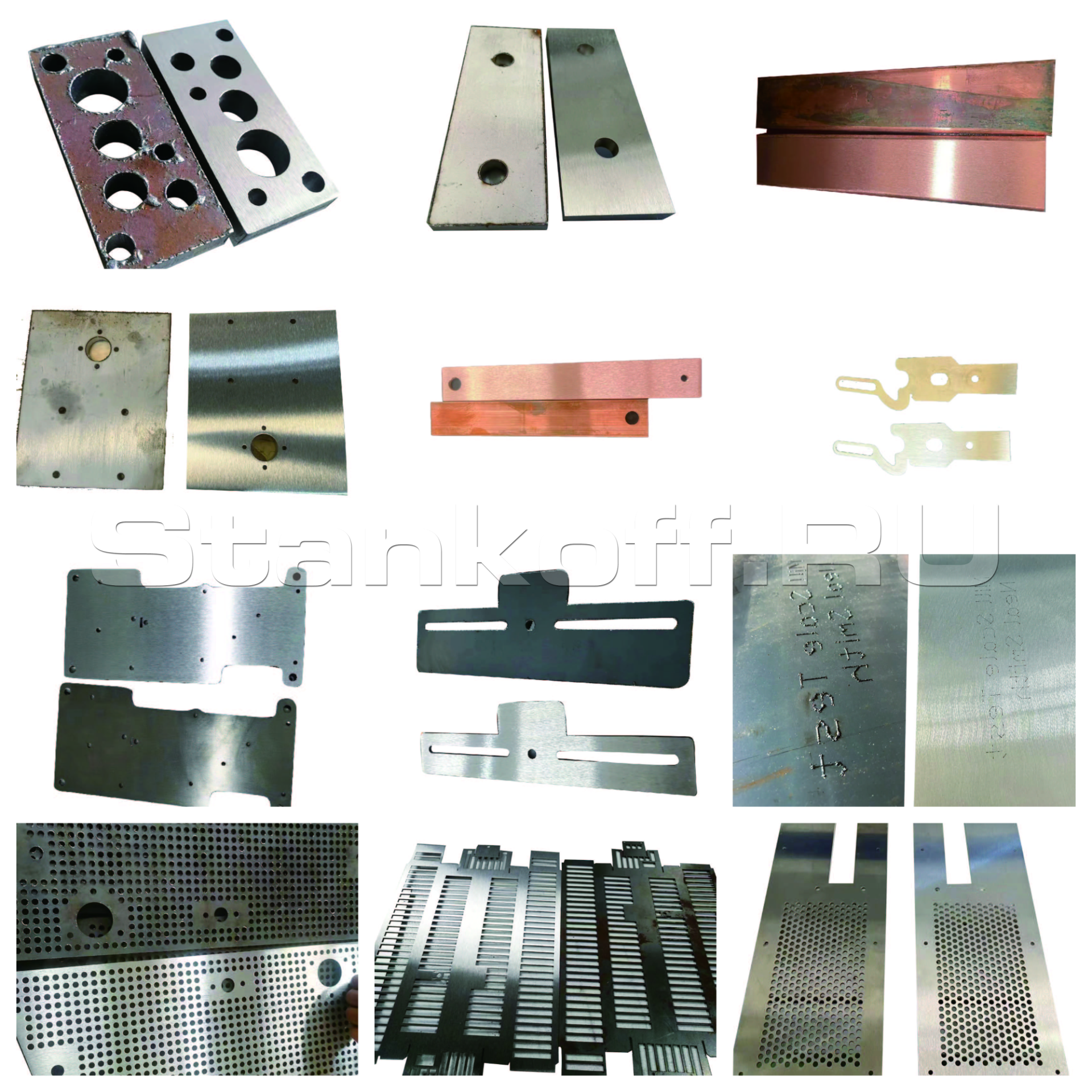

Образцы обработки

Характеристики

Узлы	Лента грубой очистки; Лента чистовой очистки
Мин. размер обработки, мм	50x50x0,8
Ширина обработки, мм	1000
Макс. вес заготовки, кг	~300
Толщина обрабатываемой детали, мм	0,8-85
Скорость конвейерной ленты, м/мин	1-7
Скорость вращения абразивного вала, м/с	9-18
Скорость вращения, об/мин	9-19
Скорость шлифовальной ленты, м/сек	2,2-11
Тип аспирации	Водная очистка
Частота, Гц	50
Мощность двигателя шлифовальной ленты, кВт	11
Мощность двигателя конвейерной ленты, кВт	1,5
Мощность подъема платформы, кВт	1,3
Макс. мощность, кВт	24
Давление воздуха, МПа	0,6-0,8
Габаритные параметры
Вес, кг	2800

Пока нет отзывов об этом товаре. Будьте первым.

Оставить свой отзыв

Ваш отзыв поможет другим сделать выбор. Спасибо, что делитесь опытом!

Задать вопрос

Фото и видео работы станка STD-1000BB

Жуков Олег Новичок 25 сентября

Доброго дня. Общался с кем-то из ваших сотрудников и потерял его контакт. Меня приглашали на тест этого станка у вас на складе, но я не смог попасть. Отправьте, пожалуйста, фото/видео или что-нибудь такое, посмотрю хоть.

Ответов пока нет

0 0

Есть ли ограничение на длину изделия?

Леонид Новичок 20 августа

Есть ли ограничение на длину изделия, если по ширине проходим. Например, деталь ДхШхВ 1200*800*2мм. Если 1800мм длина?

0 0

Алексей Эксперт Stankoff.RU Руководитель направления оптоволоконных лазерных станков 21 августа , 12:42

Станок сквозной, так что от самого станка ограничения нету. Для длинных изделий нужно будет организовать стол спереди и сзади, чтобы детали не свисали вне станка и не ходили волной внутри оборудования.

0 |

Чем этот станок отличается от калибровально-шлифовального?

Алексеев Максим Новичок 24 июля

В чём такое космическое отличие этого станка от калибровально-шлифовального, что он стоит в разы дороже?

0 0

Алексей Эксперт Stankoff.RU Руководитель направления оптоволоконных лазерных станков 27 июля , 11:02

У этих станков разные цели и скорости, как скальпель хирурга против отрезного диска. Плоскошлифовальный — для высокоточной калибровки по высоте одной детали и очистки поверхности. Станок для снятия грата — для автоматизации чистки изделий после лазерной или плазменной резки и скругления кромки. На этом станке за счёт конвейера и нескольких модулей обработки можно чистить потоком несколько изделий. Если нужно идеально ровную по высоте поверхность одной детали — это к плоскошлифовальному. Если задача — конвейерная обработка перед следующим этапом, это к станку для снятия грата.

0 |

За сколько окупается станок для снятия грата и заусенцев?

Степанов Максим Новичок 14 мая

Здравствуйте! Рассматриваем для покупки станок для снятия грата, руководство просит обоснование. Сейчас на зачистке у нас 3 человека. Можете ли вы подсказать, за сколько окупается такое оборудование?

0 0

Алексей Эксперт Stankoff.RU Руководитель направления оптоволоконных лазерных станков 14 мая , 18:00

Всё очень сильно зависит от количества ручной работы, которую нужно заменить станком. В среднем, если 3-4 сотрудника заняты обработкой всю смену, то примерно за полгода. Вы можете сделать самостоятельный расчёт на своём предприятии просто замерив сколько человекочасов уходит на зачистную работу и сколько эта работа стоит для предприятия (ФОТ 3х человек с учётом налогов в месяц). Далее получаете предложение на станок у наших менеджер и путём не хитрых калькуляций вы сможете понять сколько месяцев нужно чтобы ФОТ текущих сотрудников сравнялась со стоимостью станка + ФОТ 1го оператора. Например, сотрудник получает 150тр на руки, предприятие тратит на него 225тр. Таких человек трое, значит 675тр в месяц. Если станок стоит 2млн руб, то уже на 5ый месяц стоимость станка и его оператора выйдет на 3,1млн руб, а за те же 5 месяцев текущий состав из 3х человек потратят 3,3млн.руб. Вот и окупаемость, с 6го месяца станок для снятия грата уже даёт экономию.

0 |

Можно ли убрать грат после резки на высокопрочной стали типа Hardox?

Александ Николаевич Новичок 20 апреля

0 0

Алексей Эксперт Stankoff.RU Руководитель направления оптоволоконных лазерных станков 20 апреля , 10:52

Да, мы с заводом проводили тесты и обработки 2мя стандартными лентами достаточно, чтобы снять грат (примерно 1-2мм) после лазерного станка. Для большего размера советую подумать о добавлении узла (H). Его видно в опциях к станку

1 |
