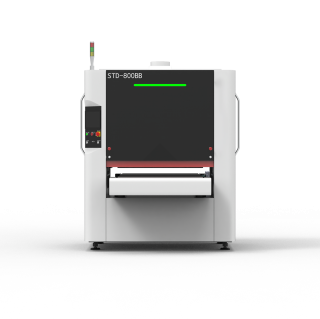

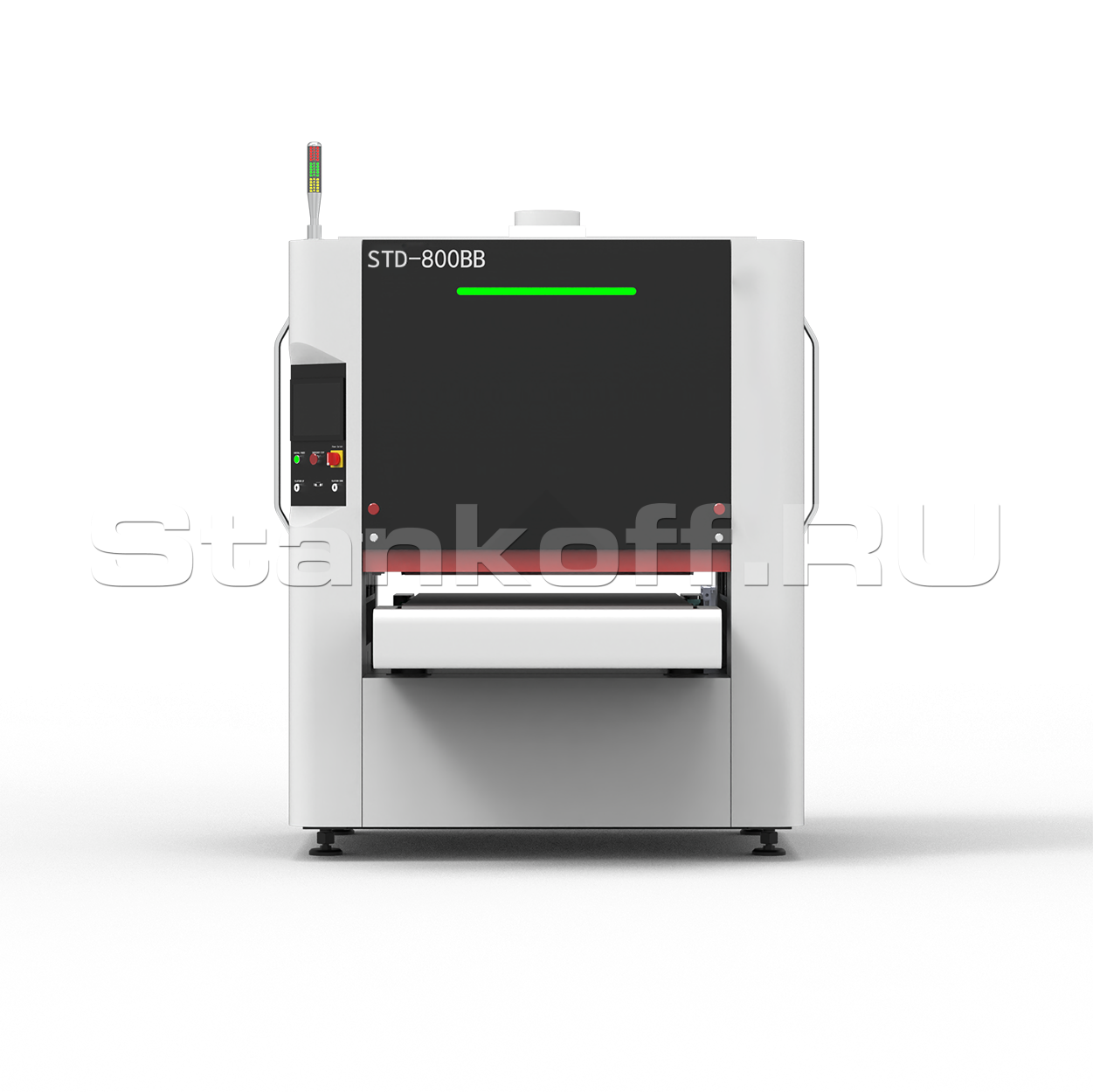

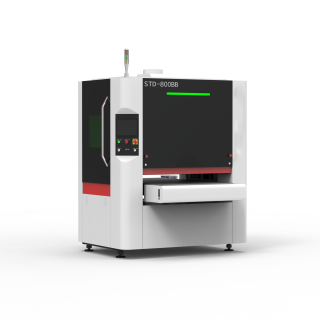

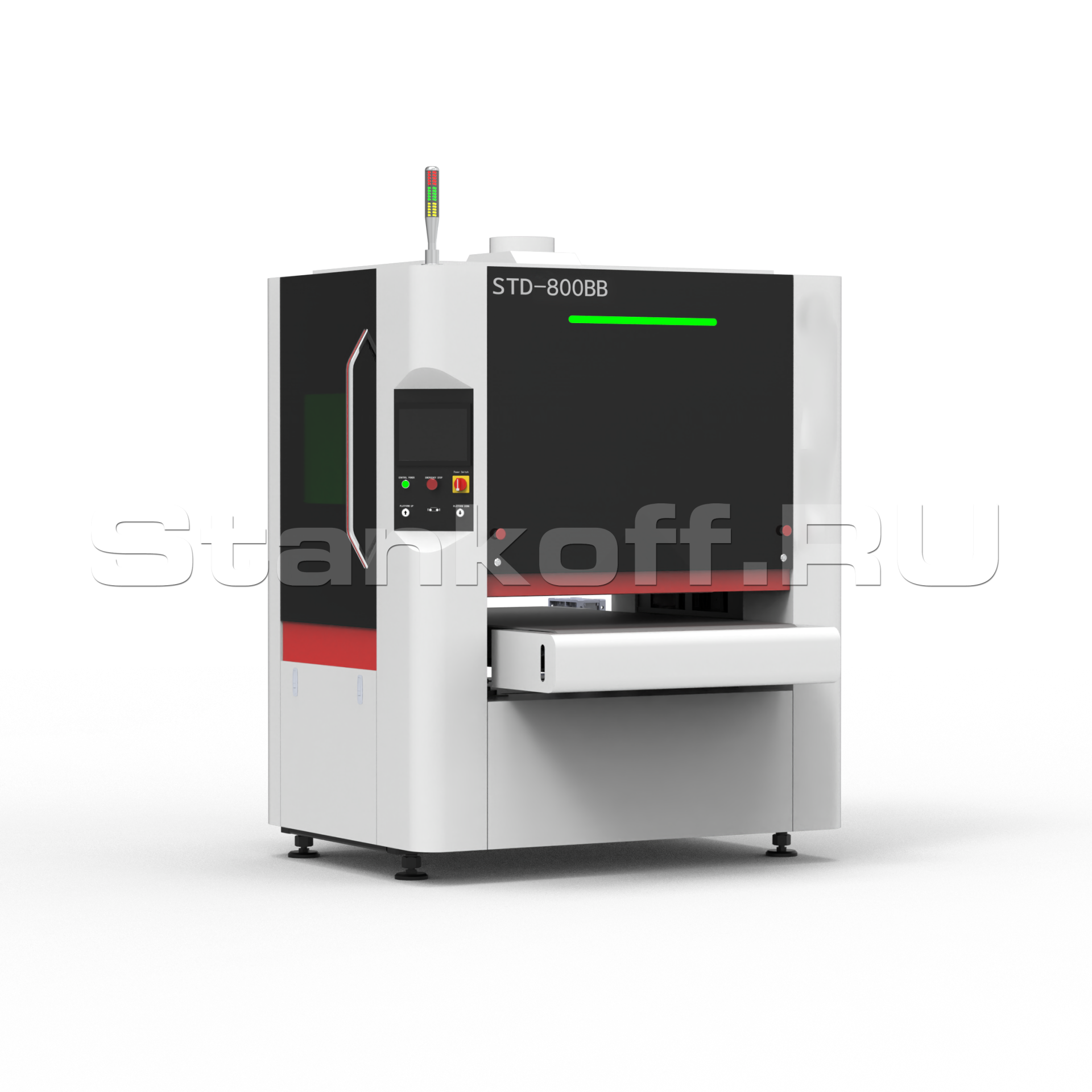

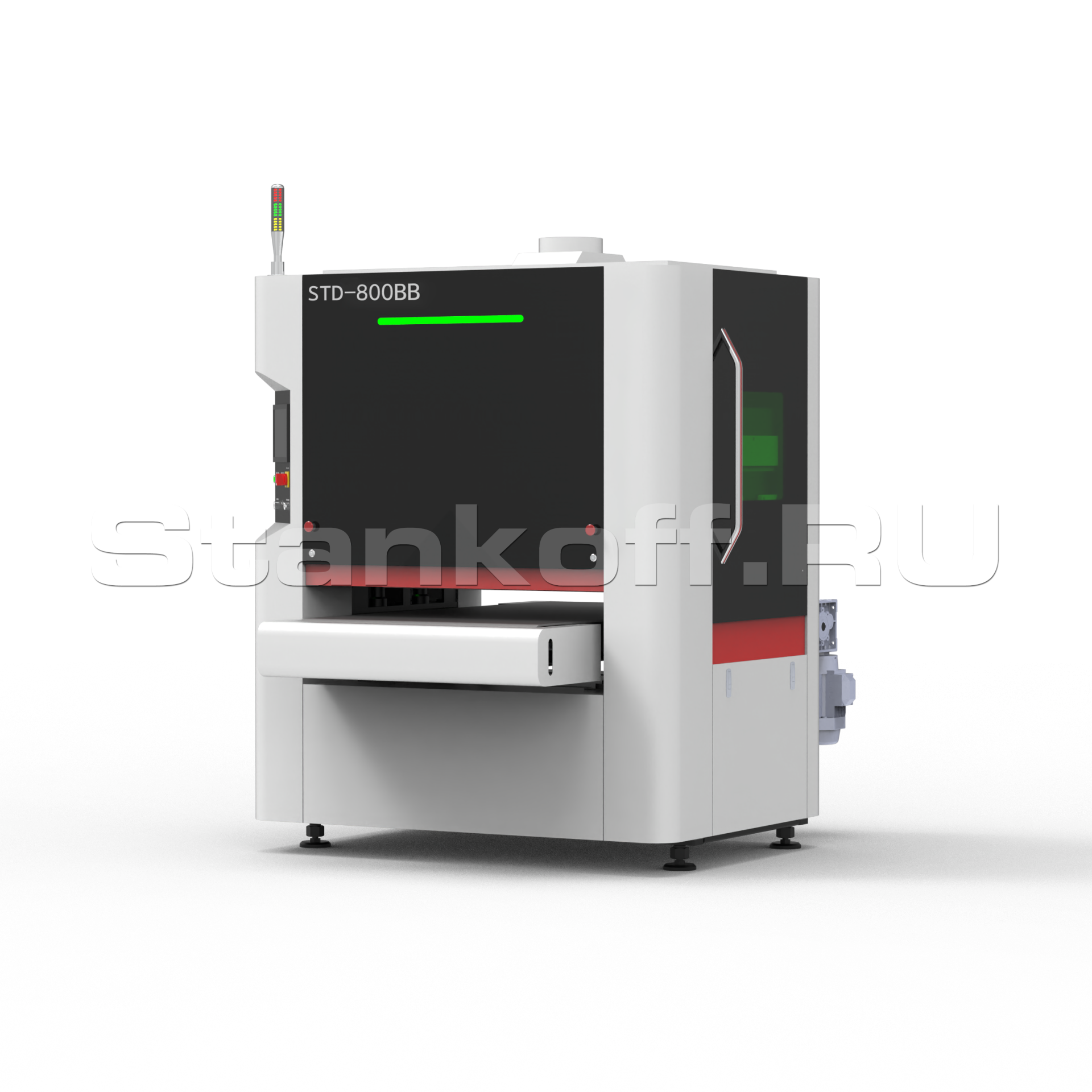

Станок для снятия заусенцев и грата STD-800BB

Конструктив

Станок для снятия заусенцев и грата STD-800BB предназначен для тех случаев, когда важно не просто «сгладить» кромку, а гарантированно удалить грат у основания, сохранив геометрию детали и стабильное качество от партии к партии.
Оборудование подходит для обработки нержавеющей стали, алюминиевых сплавов, углеродистой стали, меди и других металлов при помощи шлифовальной ленты из карбида кремния. Станок позволяет одновременно загружать неограниченное количество деталей, ограничение определяется только рабочей шириной оборудования. При одинаковой толщине заготовок возможна свободная укладка деталей параллельно или последовательно, что упрощает организацию потока, повышает производительность и исключает необходимость частых переналадок.

Система безопасности включает аварийную сигнализацию и индикацию рабочих параметров. Система отслеживает открытие защитных дверей, состояние и натяжение абразивной ленты, давление в адсорбционной камере, нагрузку на двигатель и необходимость замены абразива, отображая ключевые параметры в режиме реального времени. Для защиты оператора предусмотрены ролики на входе и выходе, металлические защитные барьеры, смотровые окна из взрывозащищённых материалов и внутренняя светодиодная подсветка с безопасным напряжением.

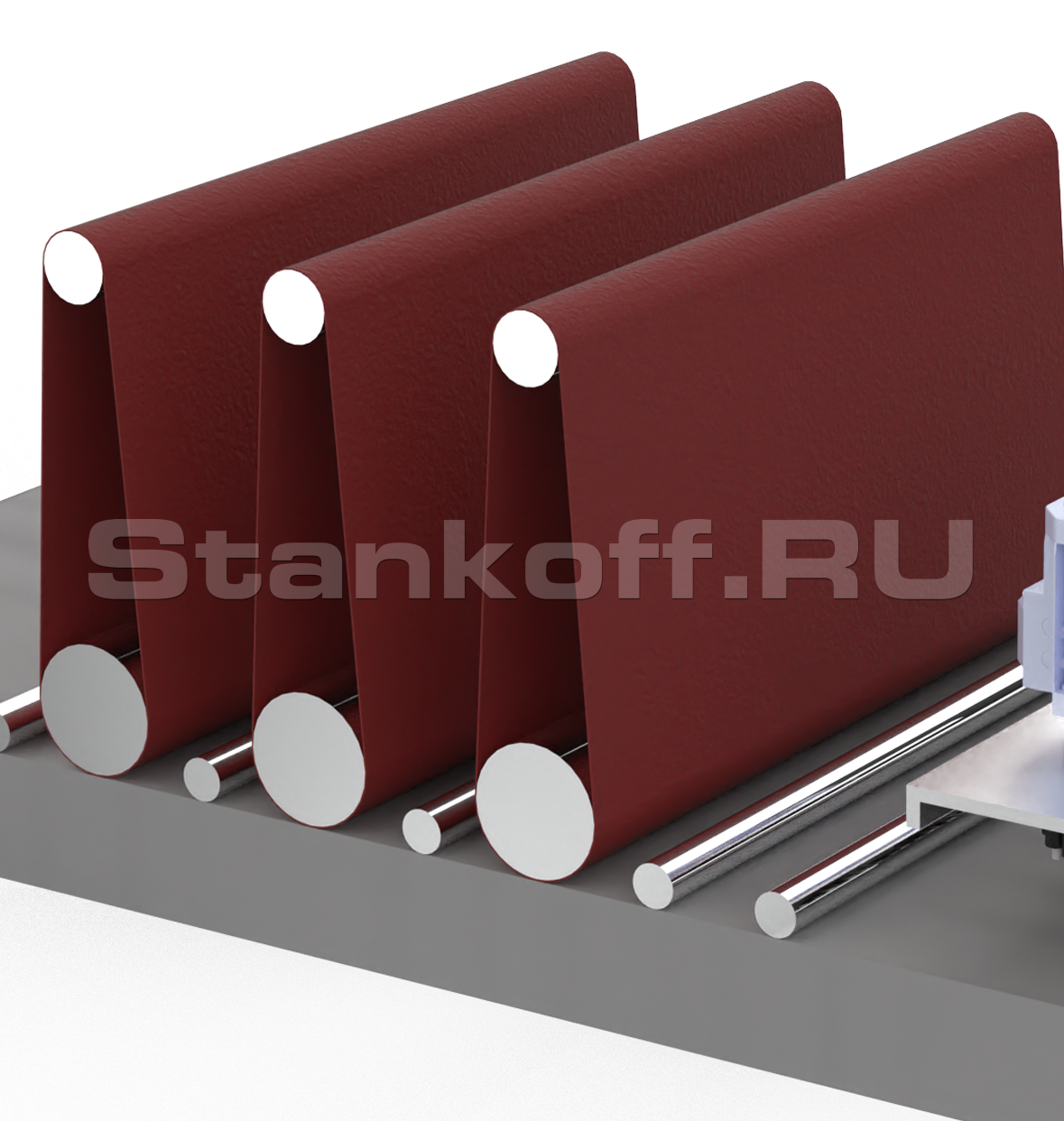

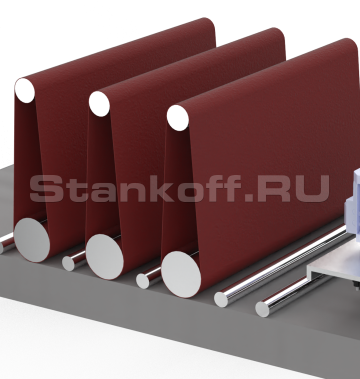

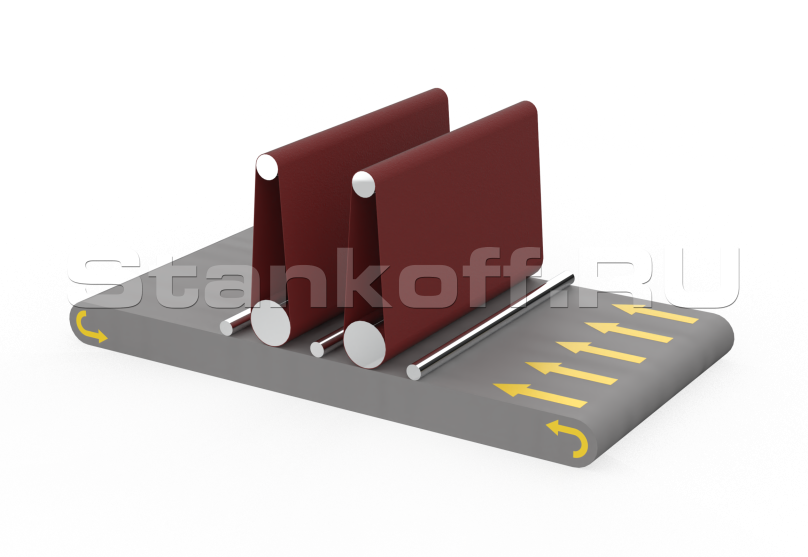

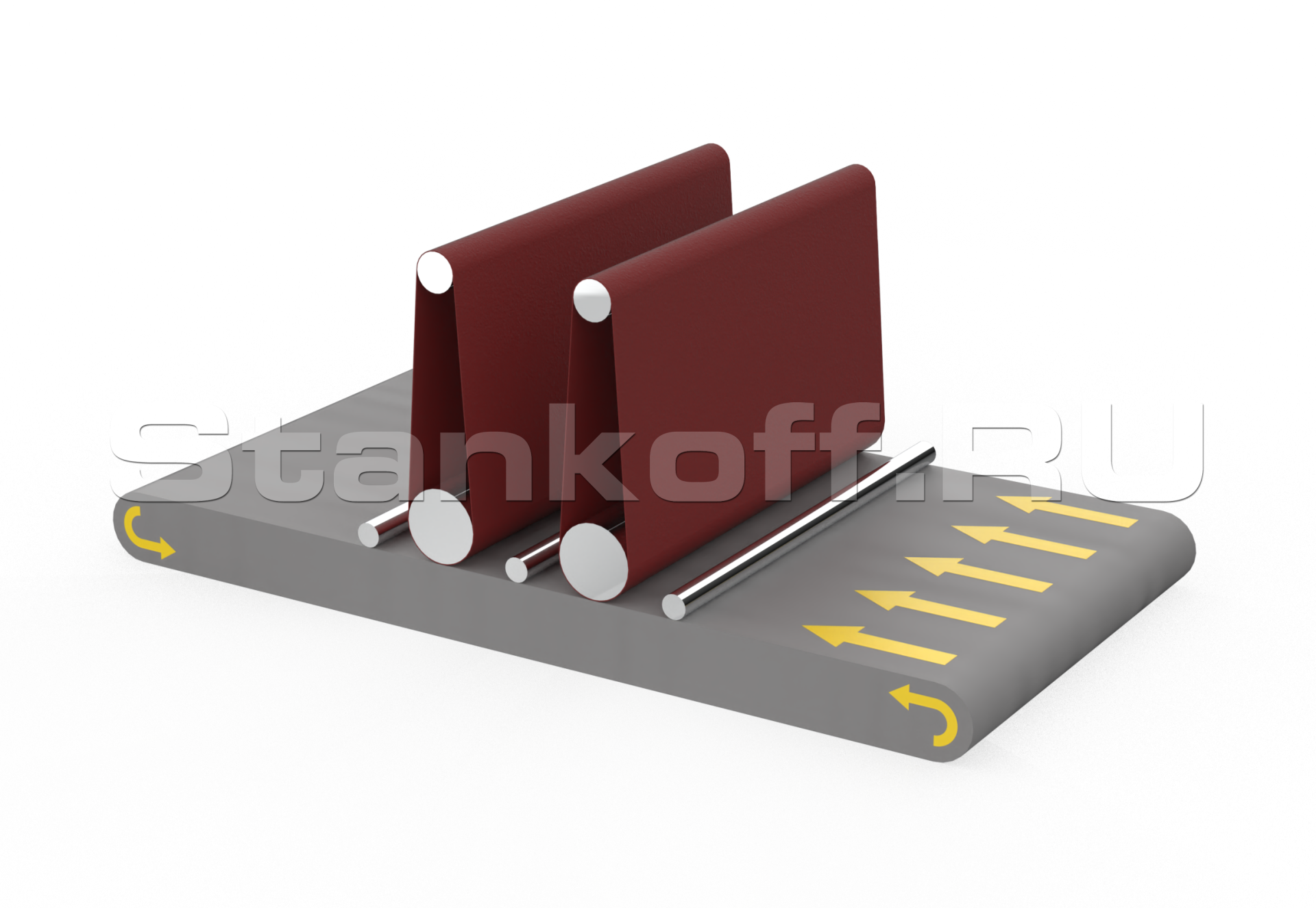

Схема обработки

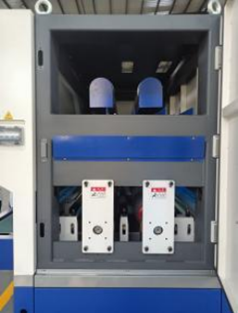

Два ленточно-абразивных модуля.
Два ленточно-абразивных модуля.

Конструктивные особенности

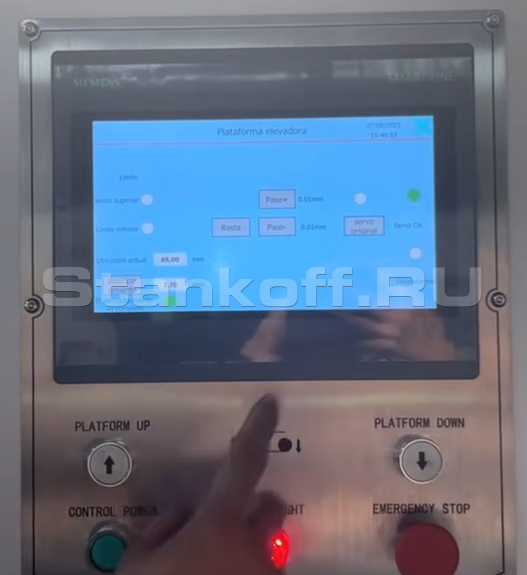

Пульт управления с PLC Siemens

Оборудование оснащено 10-дюймовым сенсорным экраном Siemens и централизованно управляется системой PLC Siemens с русскоязычным интерфейсом. Система обеспечивает функции самодиагностики, безопасности и аварийной сигнализации, наглядно отображает параметры и данные работы в реальном времени, а при неисправностях выводит коды и текстовые подсказки. Высота платформы автоматически регулируется через ЧПУ под разные толщины заготовок, что исключает ручную настройку роликов и упрощает эксплуатацию.

Конвейерная лента

Магниты установлены на платформе, расположенной непосредственно под конвейерной лентой, и начинаются сразу от входной дверцы, обеспечивая надёжную фиксацию металлических заготовок по всей зоне транспортировки. Конвейер оснащён частотным регулированием скорости, а материал ленты оптимально сочетает высокий коэффициент трения и необходимую жёсткость, что предотвращает смещение деталей в процессе обработки и обеспечивает срок службы более чем на 50% выше, чем у стандартных ПВХ-лент. При обработке нержавеющей стали, алюминия и их сплавов необходима вакуумная адсорбция (опция).

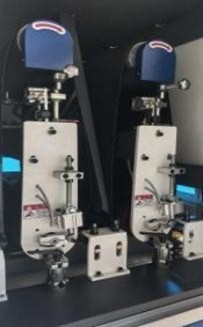

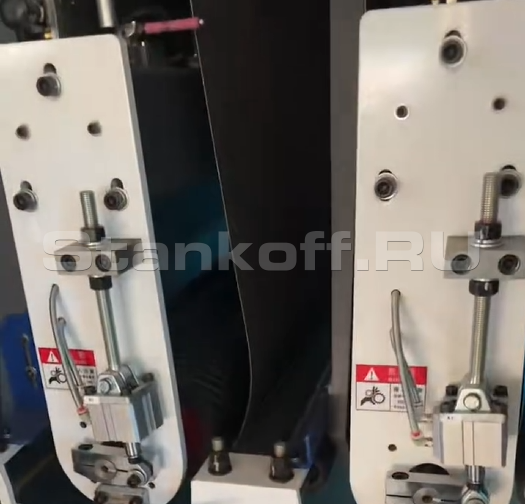

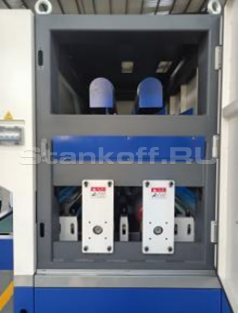

Два ленточно-абразивных модуля.

Абразивные ленты вращаются с высокой скоростью под действием приводных шлифовальных роликов и обеспечивают первичное снятие грата.

Дополнительные опции

  • Вытяжка с аквафильтром 7,5 кВт;
  • Установка очистки конвейерной ленты (ставится вместе с вытяжкой с аквафильтром);
  • Установка вакуумной адсорбции для нержавеющей стали, алюминия, меди, латуни;
  • Дополнительная шлифовальная лента.
Для непрерывной эксплуатации рекомендуем приобрести дополнительные расходные материалы:

  • Шлифовальная лента из карбида кремния;
  • Шлифовальная лента из корунда;
  • Щётка роликов для снятия фаски.

(*шлифовальная лента служит 3-4 дня при 8 часовой рабочей смене)

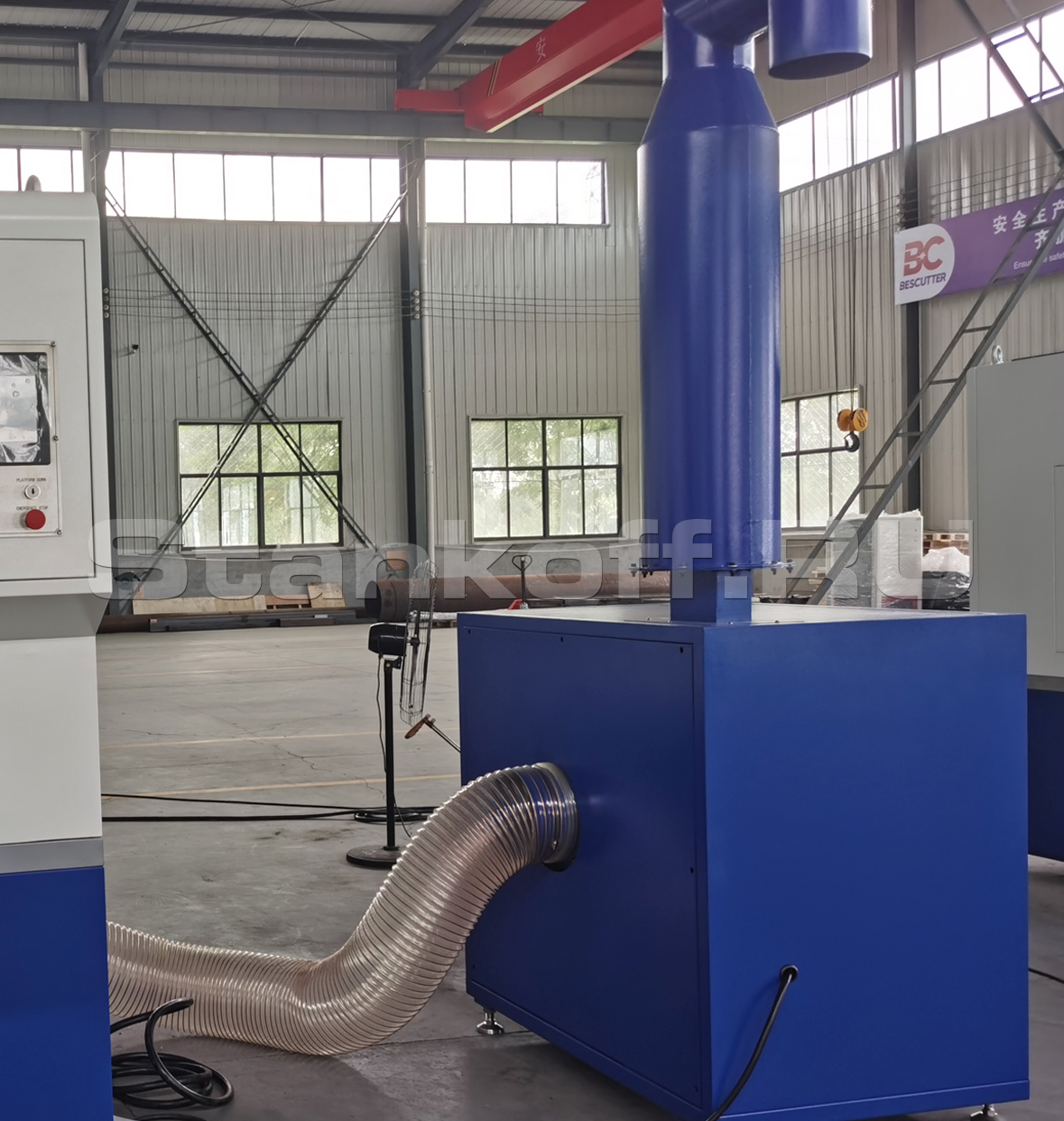

Вытяжка с аквафильтром
Вытяжка с аквафильтром

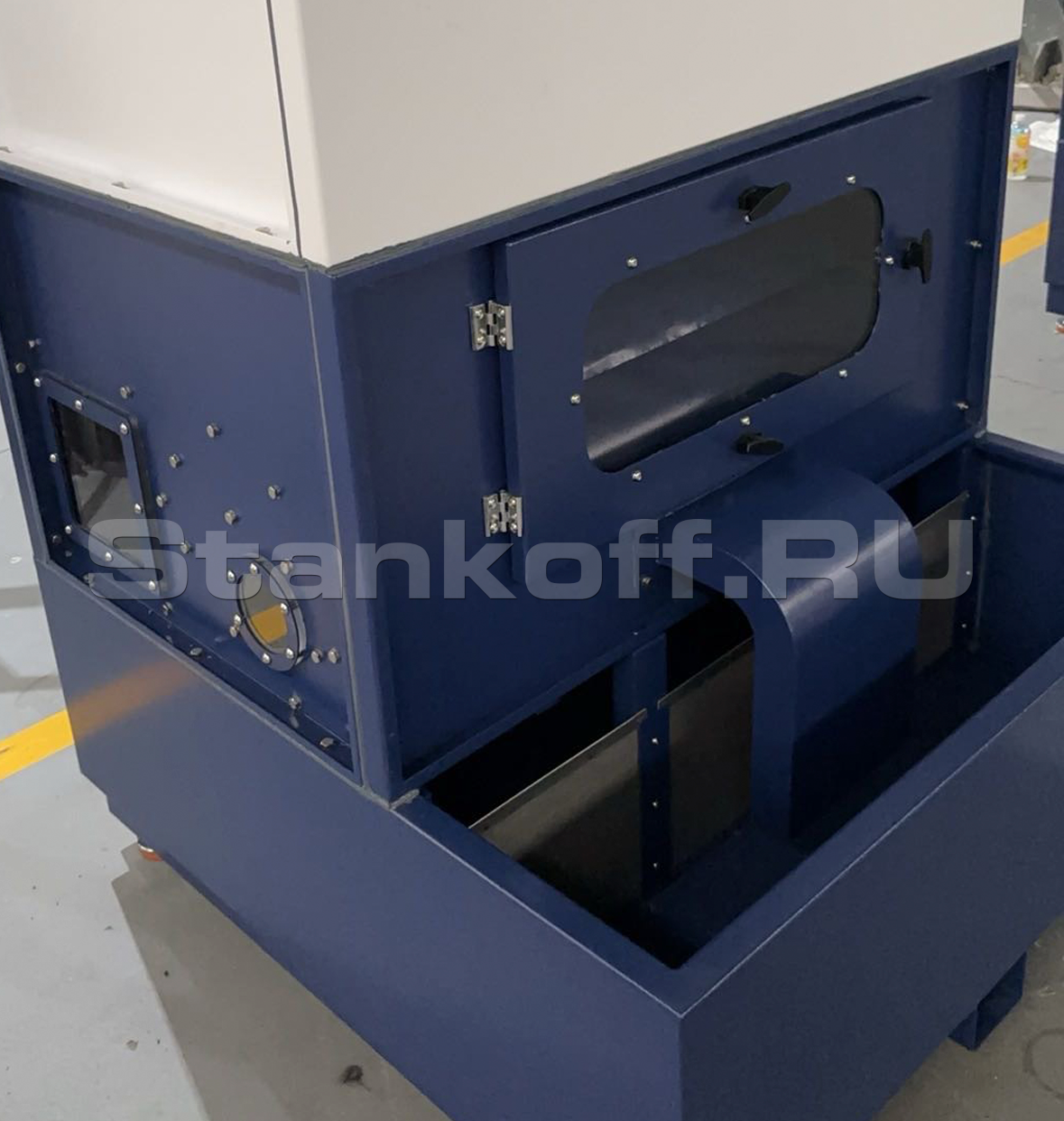

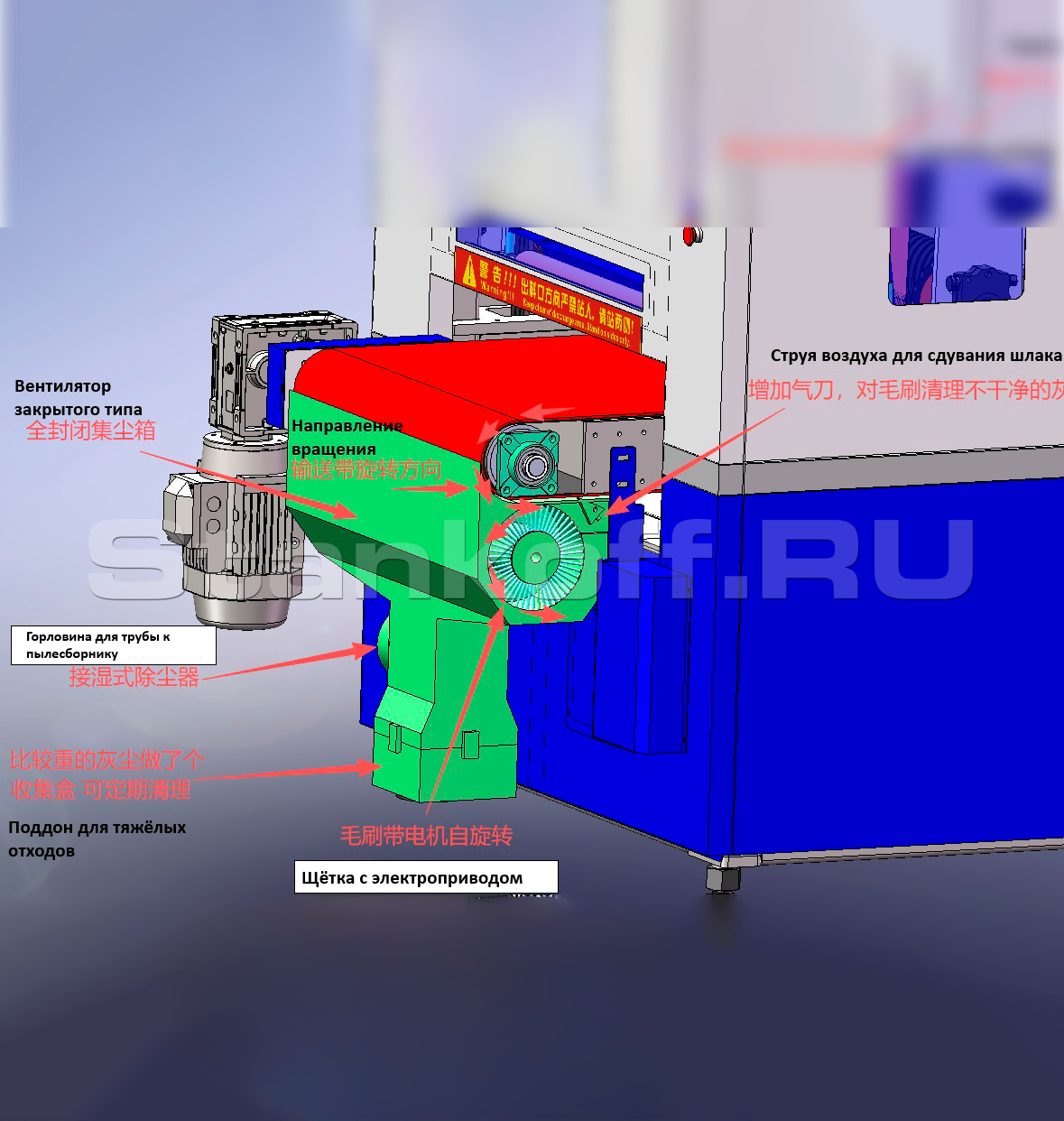

Установка очистки конвейерной ленты
Установка очистки конвейерной ленты

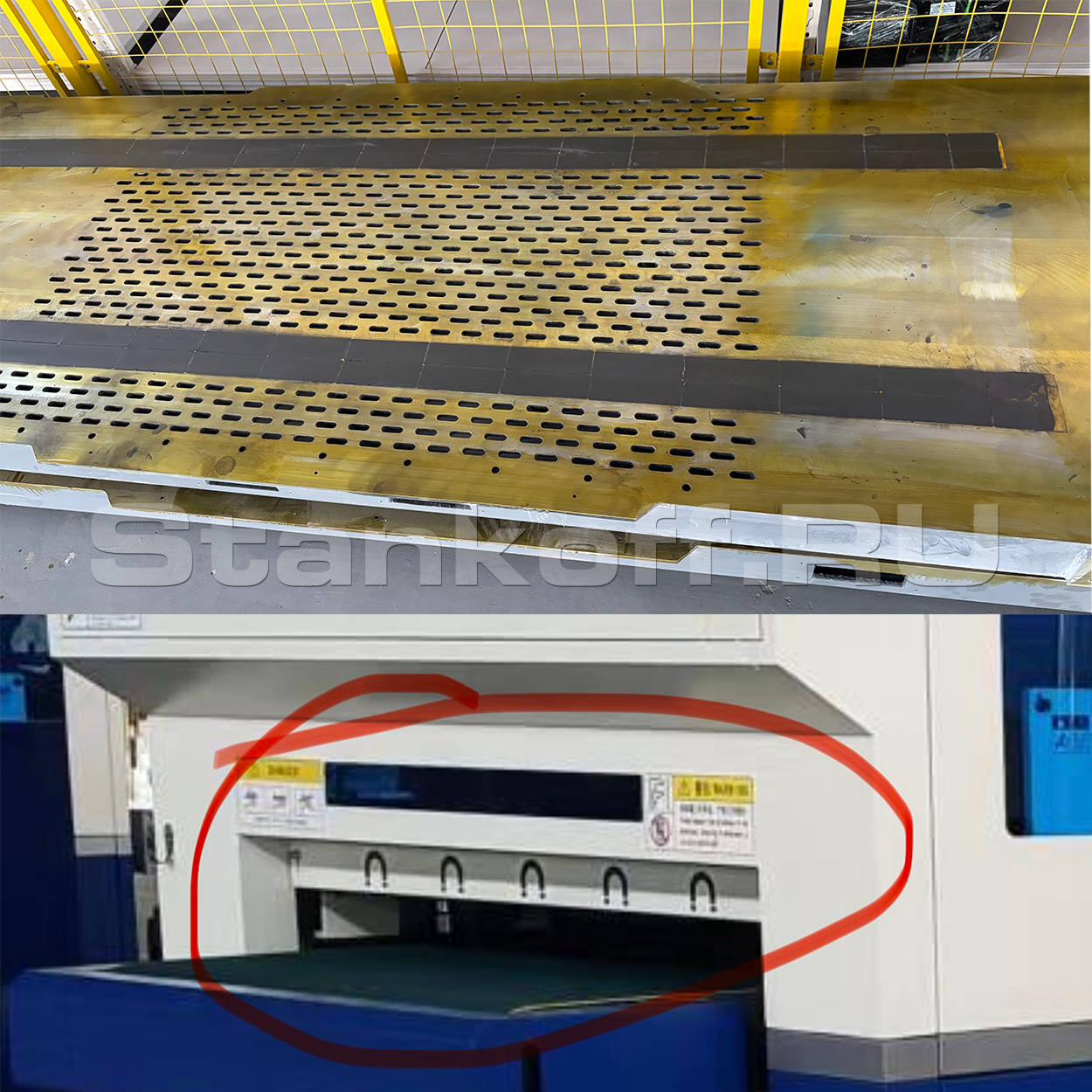

Установка вакуумной адсорбции
Установка вакуумной адсорбции
Дополнительная шлифовальная лента
Дополнительная шлифовальная лента
Дополнительный ролик для полировки
Дополнительный ролик для полировки

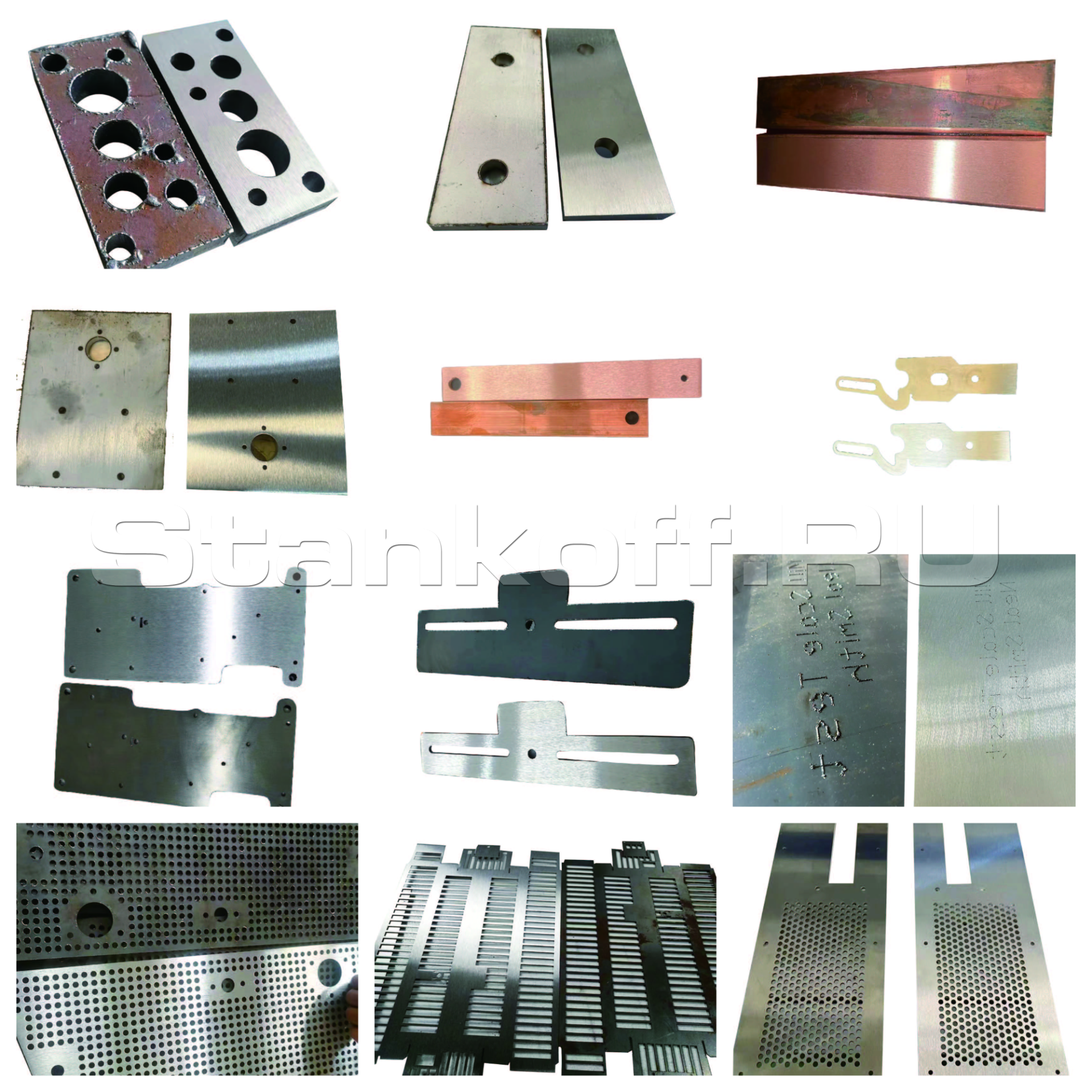

Образцы обработки

Характеристики

Узлы Лента грубой очистки; Лента чистовой очистки
Тип рабочего стола Магнитный
Мин. размер обработки, мм 50x50x0,8
Ширина обработки, мм 800
Макс. вес заготовки, кг 300
Толщина обрабатываемой детали, мм 0,8-85
Скорость конвейерной ленты, м/мин 1-7
Скорость вращения абразивного вала, м/с 9-18
Скорость вращения, м/мин 9-19
Скорость шлифовальной ленты, м/сек 2,2-11
Размер шлифовальной ленты, мм 2200x80
Напряжение, В 380
Частота, Гц 50
Мощность двигателя шлифовальной ленты, кВт 11
Мощность двигателя конвейерной ленты, кВт 1,5
Мощность подъема платформы, кВт 1,3
Макс. потребляемая мощность, кВт 17,5
Давление воздуха, МПа 0,6-0,8
Габаритные параметры
Габаритные размеры станка, мм 1850 × 1500 × 2200
Вес, кг 1650
