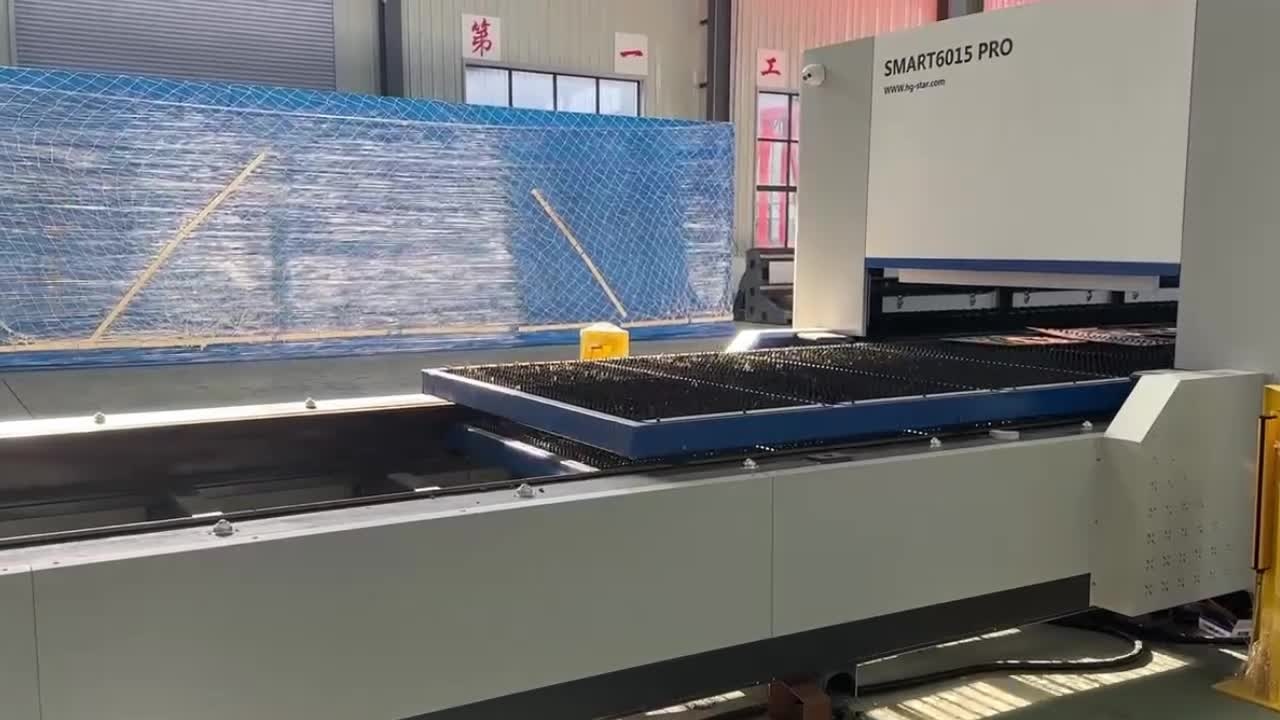

Высокомощный оптоволоконный лазерный станок со сменным столом HGTECH SMART-6015 PRO/12000 Raycus

Кому подходит

Подходит для отраслей Металлообработка Производство металлоконструкций Машиностроение
Уровень оборудования Промышленный
Уровень автоматизации Автоматический
Класс точности обработки Повышенная точность

Оптимальный выбор

углеродистая сталь
до 50 мм
нержавеющая сталь
до 20 мм
листовой металл
1500×6000 мм
Когда стоит рассмотреть другие модели
  • Если требуется резка материалов толще 50 мм, потребуется оборудование с большей мощностью лазера.
  • Если работа требует полной автоматизации без участия оператора в подготовке – потребуется система автоматической загрузки и выгрузки.

Что получает производство

Обработка толстого листового металла толщиной до 50 мм и размером до 1,5*6м.
Стабильное качество реза за счёт мониторинга параметров процесса.
Минимизация влияния человеческого фактора.
Круглосуточная работа без потери точности при колебаниях температуры в цехе.

Где наиболее эффективен

Производство металлоконструкций

Производство металлоконструкций

Резка несущих элементов и сложных профилей из толстостенной стали с сохранением размеров по всей партии.

Машиностроение

Машиностроение

Раскрой заготовок для корпусов, кронштейнов и других деталей среднего и крупного размера с повышенной точностью.

Массовое и серийное производство

Массовое и серийное производство

Работа в три смены с минимальным контролем благодаря автоматизированному регулированию параметров резки.

Какие проблемы решает

Проблема

Недостаточная производительность.

Решение

Мощность лазера 12000 Вт обеспечивает резку толстостенного металла (углеродистая сталь до 50 мм) с возможностью работы в круглосуточном режиме.

Проблема

Задымление помещения и повышенный износ оптики.

Решение

Зональная система вытяжки с мощным вентилятором 5,5 кВт эффективно удаляет дым и продукты резки непосредственно из рабочей зоны, сохраняя чистоту оптики, стабильность работы станка и высокое качество готовых деталей.

Проблема

Высокие требования к квалификации оператора.

Решение

Интуитивно понятная и самая распространённая в РФ система ЧПУ упрощает настройку и управление станком, снижая требования к квалификации оператора.

Проблема

Порча металла из-за неверного давления в азотной (воздушной) магистрали.

Решение

Регулировка давления кислорода и азота через ЧПУ обеспечивает точную настройку, сохранение параметров и исключает ошибки ручной регулировки.

За счёт чего достигается результат

Резка толстого металла за один проход

Резка толстого металла за один проход

Высокопроизводительный лазерный источник Raycus 12000 Вт.

Быстрые и плавные перемещения портала

Быстрые и плавные перемещения портала

Мощные серводрайверы INOVANCE обеспечивают повышенный запас по крутящему моменту, более интенсивный разгон и торможение портала, стабильное движение при динамических нагрузках.

Наличие пропорционального клапана на кислородную и азотную линию

Наличие пропорционального клапана на кислородную и азотную линию

Обычно через ЧПУ регулируется только давление в кислородной магистрали, а азот регулируется редуктором у баллона. Здесь 2 пропорциональных клапана.

Независимый контроль давления в магистралях

Независимый контроль давления в магистралях

Контроль давления воздуха, кислорода и азота автоматически останавливает резку при сбое подачи, защищая режущую голову и заготовку

 Защита электрокомпонентов

Защита электрокомпонентов

Отдельностоящий электрошкаф с промышленным кондиционером защищает электронику от пыли и поддерживает оптимальную рабочую температуру независимо от условий в цехе.

 Расширенное ПО

Расширенное ПО

CypCutE поддерживает автоматизацию подготовки раскроя, высокоскоростную резку и интеллектуальное управление технологическим процессом.

Если коротко

Лазерный станок предназначен для крупносерийной и массовой обработки листового металла толщиной до 50 мм на заводах и машиностроительных производствах. Закрытая конструкция и сменный стол позволяют работать непрерывно и обеспечивают стабильность результатов при масштабировании выпуска.

Конструктив

Усиленная станина

Сварная станина из высокопрочной стали с толщиной листа 10 мм обеспечивает повышенную жесткость конструкции, устойчивость к вибрациям, ударным нагрузкам и температурным деформациям. Изогнутая конструкция зубчатых ламелей повышает их долговечность и снижает влияние вибраций во время резки. Минимальная площадь контакта с заготовкой уменьшает риск отражения лазерного луча и образования подпалов на обработанной кромке.

Зональная система вытяжки

Рабочий стол разделён на изолированные зоны дымоудаления, оснащённые автоматически управляемыми заслонками. В процессе резки система синхронно с перемещением режущей головы открывает вытяжной канал в активной зоне обработки и закрывает неиспользуемые секции. Концентрация воздушного потока непосредственно в области реза повышает эффективность удаления дыма, пыли и продуктов горения при неизменной производительности вытяжного вентилятора мощность 5,5 кВт.

Проверка ровности интерферометром

После сборки отдельных узлов завод выполняет проверку ровности интерферометром и проводит многократные тестовые прогоны. Такой подход подтверждает точность мелкоузловой сборки.

Алюминиевый портал

Портал изготовлен из алюминиевого сплава, который отличается малым весом, высокой скоростью перемещения и повышенной стабильностью работы. После многократной термообработки и искусственного старения балка приобретает оптимальные динамические характеристики, высокую точность геометрии и устойчивость к различным условиям эксплуатации. Конструкция обеспечивает высокую прочность, долговечность и надежную работу при длительных нагрузках.

Зубчатая шестерня-рейка и направляющие

• Шестерня T-WIN, 5-й класс точности;
• Зубчатая рейка T-WIN, 6-й класс точности;
• Линейные направляющие PEK, Италия, класс точности P/H, при монтаже выверяются лазерным коллиматором, что обеспечивает точность позиционирования до 0,05 мм.

Лазерная голова с автофокусом BOCI BLT 442

BLT442 – интеллектуальная волоконная лазерная режущая голова с автоматической регулировкой фокуса. Предназначена для плоской резки металла лазерными источниками мощностью до 15 кВт. Отличается стабильной работой, быстрым позиционированием фокуса, водяным охлаждением и защитой от столкновений.

Лазерный источник Raycus

Совместная разработка HGTECH и Raycus обеспечивает высокую производительность и стабильную резку. Одномодульный волоконный лазерный источник третьего поколения с высокой эффективностью электрооптического преобразования и стабильными оптическими характеристиками. Устойчивый к суровым условиям окружающей среды. Синхронизированное управление лазерным источником. Прямое управление всеми функциями оптоволоконного лазера. Ресурс работы 100 000 моточасов.

Серводрайверы INOVANCE

Серводрайверы обеспечивают точное управление серводвигателями, быстрый отклик и стабильное перемещение портала при высоких скоростях и динамических нагрузках.

Водяной чиллер

Автоматический чиллер 12000 Вт для охлаждения излучателей лазерных станков.
Этот чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме.

Система управления CYPCUT (FSCUT6000E)

Высокопроизводительная система ЧПУ на базе EtherCAT для мощных оптоволоконных лазерных станков. Обеспечивает точную синхронизацию приводов, лазера и подачи газа.
Основные функции:
• высокоскоростная резка;
• быстрая пробивка толстого металла;
• снижение шлака при прожиге;
• интеллектуальное отключение лазера для уменьшения грата;
• автоматическое подавление вибраций;
• плавные микроперемычки для удобной выгрузки деталей.

Электрошкаф

Электрошкаф защищает электрические и электронные компоненты от пыли и загрязнений. Встроенный промышленный кондиционер поддерживает заданную рабочую температуру внутри шкафа независимо от температуры окружающего воздуха в производственном помещении. Это предотвращает перегрев или переохлаждение электроники и обеспечивает стабильную работу системы управления как при высокой, так и при низкой температуре в цехе.

Пропорциональные клапаны SMC

Станок оснащен двумя высокоточными пропорциональными клапанами SMC: клапаном низкого давления для автоматического регулирования давления кислорода и клапаном высокого давления для автоматического регулирования давления азота. Управление осуществляется программным обеспечением станка в соответствии с заданными параметрами технологического процесса, обеспечивая точную и стабильную подачу режущего газа.

Датчики низкого давления на 3 магистрали

Датчики обеспечивают независимый контроль давления в магистралях сжатого воздуха, кислорода и азота. При прекращении подачи газа, снижении давления в баллоне или неисправности компрессора система формирует аварийный сигнал и автоматически приостанавливает обработку. Это предотвращает повреждение режущей головы, ухудшение качества реза и порчу заготовки.

Автоматическая система смазки

Подаёт масло к направляющим и подвижным узлам с заданным интервалом и давлением, снижая износ и поддерживая точность перемещений.

Защитная пневмошторка

Защитная пневмошторка между сменными столами перекрывает лишние зазоры и направляет дым к вытяжке, повышая эффективность аспирации внутри кабины.

Дополнительные опции


Лазерная голова BOCI BLT642 + ЧПУ FSCUT8000

Лазерная голова BOCI BLT 642 предназначена для высокомощных волоконных лазерных систем до 60 кВт и обеспечивает стабильную резку толстолистового металла благодаря оптимизированной оптической системе, двойной защите от пыли и интеллектуальным функциям пробивки и повторной резки. В сочетании с системой ЧПУ FSCUT 8000 на базе EtherCAT обеспечивает высокую точность управления, стабильность обработки, расширенные возможности автоматизации и эффективную работу с лазерными источниками мощностью от 12 кВт и выше.

Лазерный световой барьер

Помогает защитить персонал от травм, посылая сигнал станку в момент нахождения человека в опасной близости от работающего оборудования.

Криоцилиндр

Криоцилиндр позволяет улучшить качество реза за счёт использования более чистого газа, а дополнительная экономия на логистике, заправке и площади в цеху станет приятным бонусом.

Фильтровентиляционная установка

Установка помогает поддерживать чистоту воздуха в цехе, снижать запылённость оборудования и обеспечивать стабильную непрерывную работу технологической линии.

Погрузчик

Автоматическая система подачи листового материала исключает необходимость ручной загрузки каждого листа, сокращает время подготовки и повышает общую производительность. Такая функция снижает потребность в привлечении второго оператора, уменьшает риск появления царапин при перемещении листа по ламелям стола и помогает избежать случайных ударов заготовкой по узлам станка при погрузке и разгрузке.

О заводе HGTECH

Высокомощный оптоволоконный лазерный станок со сменным столом HGTECH SMART-6015 PRO/12000 Raycus

Высокомощный оптоволоконный лазерный станок со сменным столом HGTECH SMART-6015 PRO/12000 Raycus

Характеристики

Мощность лазера, Вт 12000
Источник излучения Raycus
Ширина листа (X), мм 1500
Длина листа (Y), мм 6000
Максимальная нагрузка на стол, кг 3500
Ход по оси X, мм 1530
Ход по оси Y, мм 6000
Ход по оси Z, мм 250
Внешнее исполнение Закрытое со сменным столом
Зональное дымоудаление Есть
Толщина направляющих по оси X, мм 25
Толщина направляющих по оси Y, мм 30
Толщина направляющих по оси Z, мм 20
Макс. скорость холостого хода, м/мин 100
Макс. скорость согласованного позиционирования, м/мин 140
Ускорение, G 1,2
Мощность сервопривода по оси X, Вт 1300
Мощность сервоприводов по оси Y×2, Вт 1800
Мощность сервопривода по оси Z, Вт 750
Точность позиционирования (X, Y, Z), мм 0,05
Точность повторного позиционирования (X, Y, Z), мм 0,025
Программное обеспечение Cypcut (FSCUT 6000)
Диагональ монитора, дюйм 21,5
Мощность вытяжного вентилятора, кВт 5,5
Мощность стабилизатора, кВА 100
Рабочая температура, °С 5–40
Рабочая влажность, % <70
Длина станка, мм 15000
Ширина станка, мм 3980
Высота станка, мм 2300
Вес нетто, кг 13000

Комплектация

  • Режущая голова с автофокусом BOCI BLT442 (Китай)
  • Зубчатая передача «шестерня-рейка» T-WIN (Тайвань)
  • Линейные направляющие PEK (Италия)
  • Сервопривод и драйвер INOVANCE (Китай)
  • Редуктор Motoreducer (Франция)
  • Источник излучения Raycus (Китай)
  • Система ЧПУ и софт CypСut - FSCUT 6000E (Китай)
  • Вытяжной вентилятор 5,5 кВт HGTECH (Китай)
  • Водяное охлаждение - чиллер S&A (Китай)
  • Пропорциональные клапаны SMC (Япония)
  • Стабилизатор напряжения 100 кВА
  • Автоматическая система смазки

Доп. оборудование

Пока нет отзывов об этом товаре. Будьте первым.

Оставить свой отзыв

Ваш отзыв поможет другим сделать выбор. Спасибо, что делитесь опытом!

В отзывах запрещены нецензурная лексика, реклама, контакты и оффтоп — такие отзывы удаляются.

Резка металла 45 мм лазером мощностью 12 кВт

Сазонов Михаил Новичок
Здравствуйте, хватит ли 12 киловат, чтобы резать 45мм?
0 0
Алексей Эксперт Stankoff.RU Руководитель направления оптоволоконных лазерных станков

Добрый день! Всё зависит от материала, 45 мм это совершенно разная задача для чёрной стали, нержавейки и алюминия. По чёрной стали 12 киловатт с кислородом 45 мм режут. Скорость низкая, к настройке газа и фокуса требования высокие, к качеству самого металла тоже + будет небольшая конусность. По нержавейке и алюминию 45 мм для 12 киловатт уже вне рабочего диапазона. Там нужен азот с большим расходом и запас мощности, которого просто нет. Напишите материал, как часто идёт эта толщина и какие требования к кромке. Подберём мощность точно, чтобы не переплачивать за лишние киловатты.

Ответ был полезен? |
