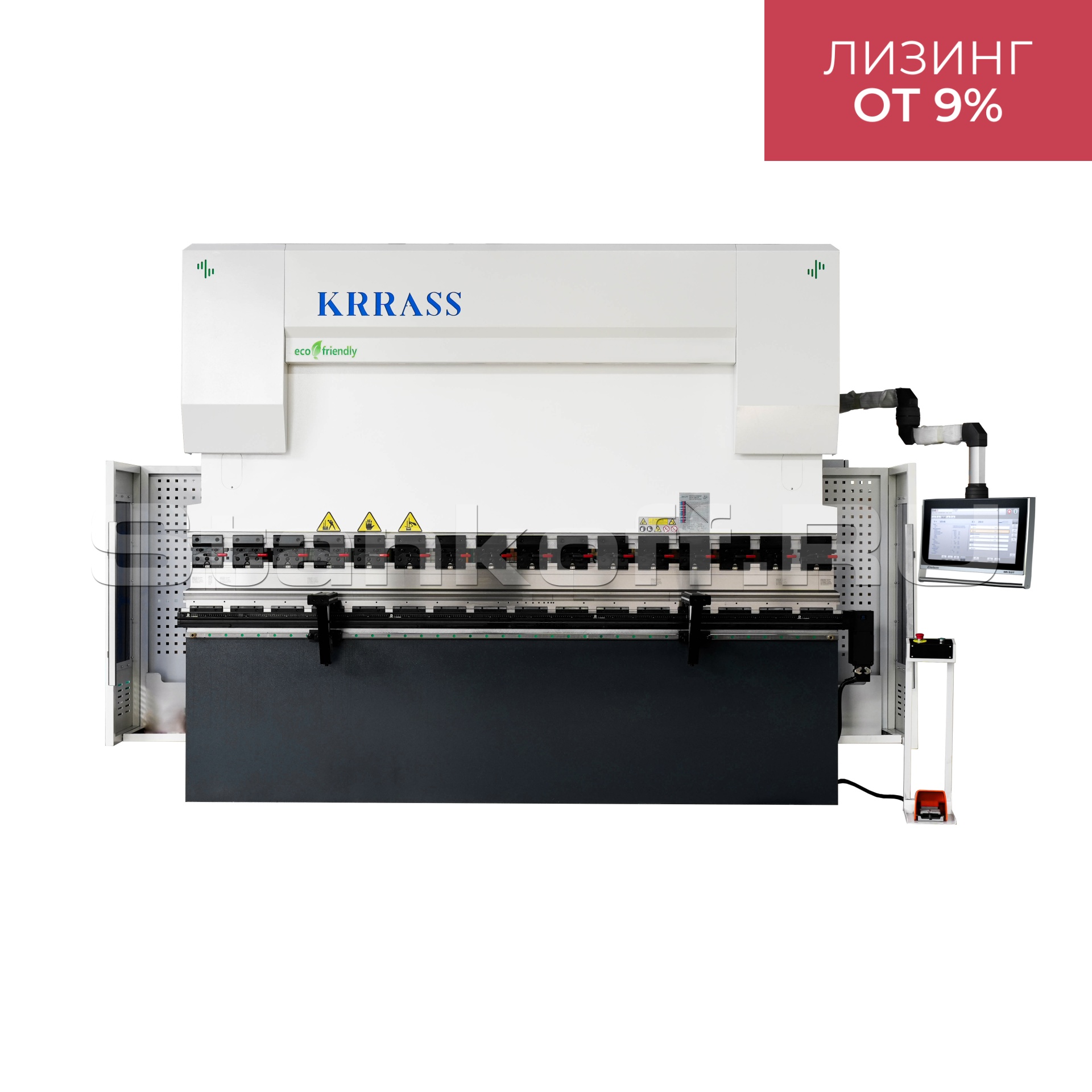

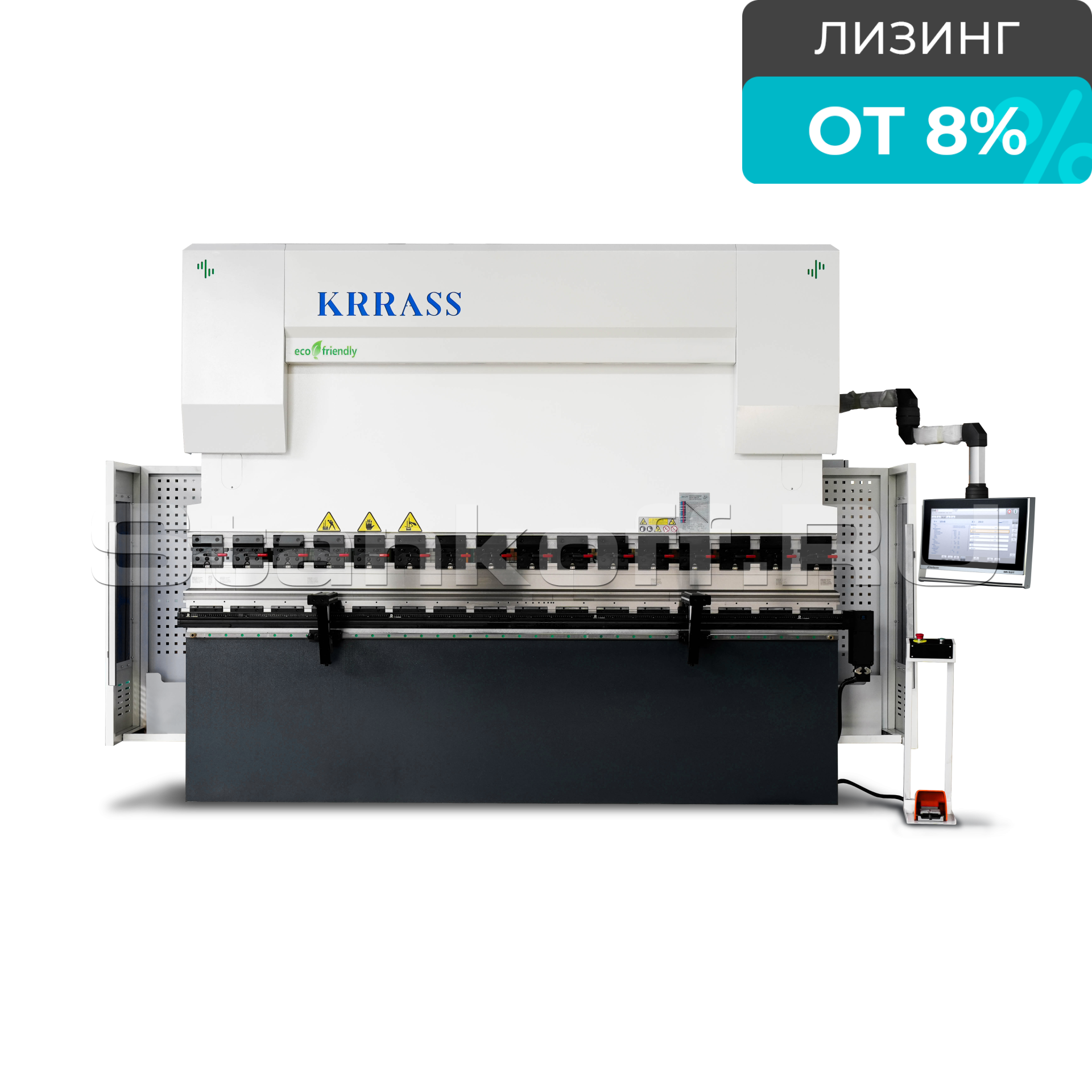

Гидравлический листогибочный пресс KRRASS PBS 110/2500 4 axis
- Артикул
- PBS 110/2500 4 axis
- Усилие, тонн
- 110
- Длина гиба, мм
- 2500
- Расстояние между колоннами, мм
- 2000
- Глубина зева, мм
- 410
- Макс. раскрытие, мм
- 540
Конструктив
Область применения
- Машиностроение;
- Автомобильная промышленность;
- Авиационная промышленность;
- Производство высококлассных металлических корпусов;
- Детали для аэрокосмической промышленности;
- Агротехническое машиностроение.
Преимущества серии PBS
- Сочетание надежности и дизайна:
Совершенно новый дизайн для отрасли, объединяющий современную эстетическую концепцию, высококачественные технологии производства и простоту внешнего вида. - Система ЧПУ Delem DA-53Tx:
Данная стойка была разработана в Нидерландах. На данный момент стойка ЧПУ от компании Delem является самой стабильной относительно остальных производителей ЧПУ для листогибочных прессов. - Электромеханическая система компенсации прогиба (ось V):

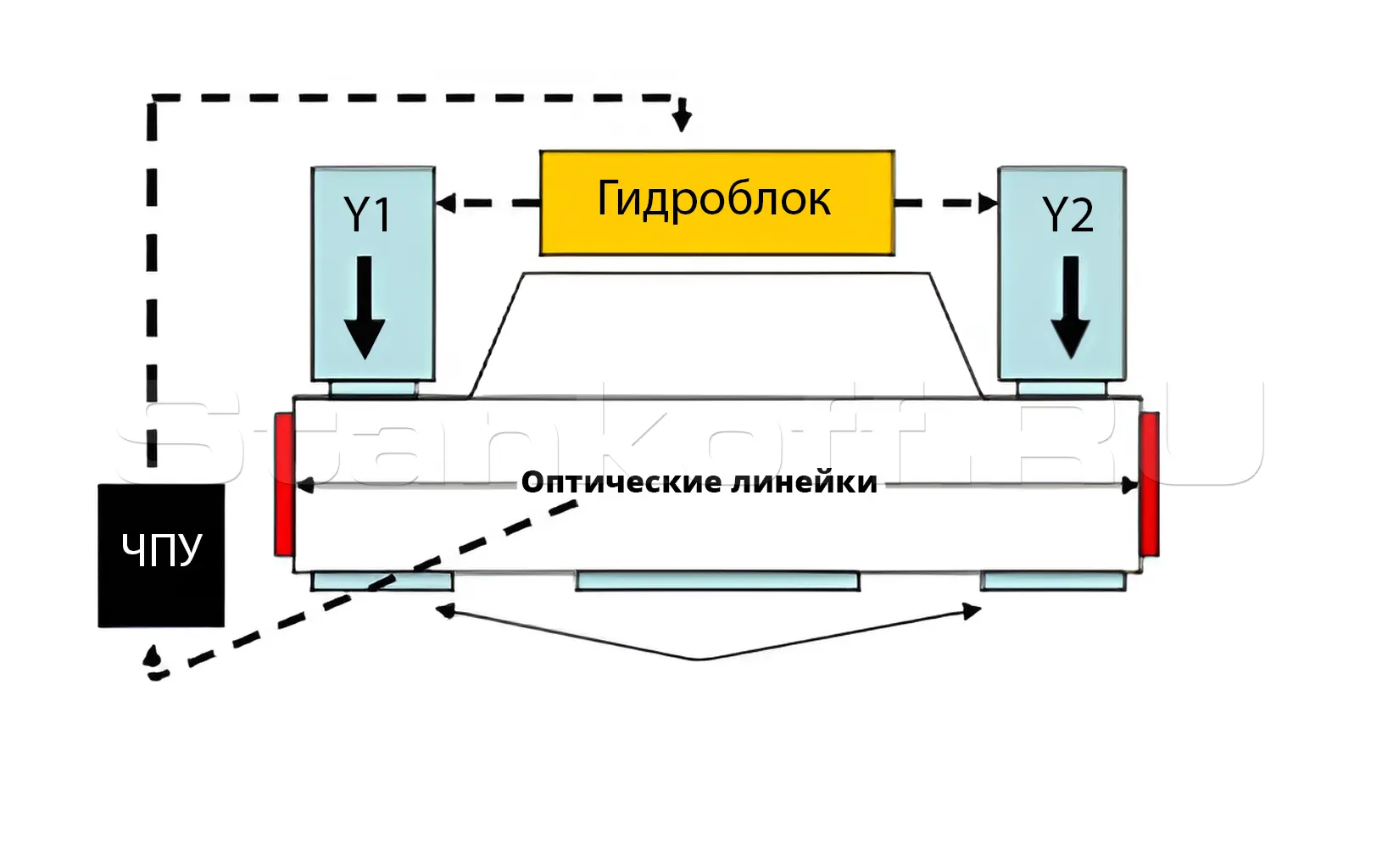

Система ЧПУ автоматически будет управлять компенсацией прогиба рабочего стола, чтобы достичь одинакового угла на всей длине детали в соответствии программы запрограммированной оператором в стойку ЧПУ. - Система синхронного управления гидроцилиндрами:
Позиционный сигнал подвижного блока (траверсы) передается обратно в систему ЧПУ посредством магнитной (индуктивной) линейки Fagor с обеих сторон траверсы, и в этом моменте система ЧПУ управляет системой клапанов, регулируя усилия на каждый из гидроцилиндров, чтобы управлять синхронным движением подвижных блоков (ось Y1, Y2) с одинаковой частотой и всегда поддерживать параллельное положение к рабочему столу.
Комплектация станка
| Система ЧПУ | Delem DA-53Tx (Нидерланды) |
| Оси | Y1+Y2+X+R+W |
| Гидравлическая система | Bosch Rexroth (Германия) |
| Электрокомпоненты | Schneider Electric (Франция) |
| Серводвигатель по оси X,Y |
Estun (Китай) |
| Сервомотор гидравлической системы |
Estun (Китай) |
| Серводрайверы | Estun (Китай) |
| Электрощит в сборе | Estun (Китай) |
| Ножная педаль | Kacon (Южная Корея) |
| Уплотнительные кольца | Merkel (Германия) |
| Индуктивная линейка | Fagor (Испания) |
| ШВП | Hiwin (Тайвань) |
| Линейные направляющие | Hiwin(Тайвань) |
| Задний упор | Hiwin (Тайвань) |
| Масляный насос | Le-HydrauliX (Китай)/ First (США) |
Конструктивные особенности
Система ЧПУ Delem DA-53Tx
Преимущества:
- Функция 2D моделирования;
- Зуммирование макетов при 2D моделировании;
- 15-дюймовый цветной TFT-дисплей с высоким разрешением;
- До 4 осей (Y1, Y2 + 2 вспомогательных оси);
- Управление компенсации прогиба;
- Библиотека инструментов / материалов / продуктов;
- Управление сервоприводами и частотными преобразователями;
- Продвинутые алгоритмы управления осью Y для клапанов с закрытой и открытой петлей обратной связи;
- Интерфейс для USB-флешки;
- Оффлайн ПО Delem Profile-TL.
Прочная станина
Рама заднего упора
Боковая защита
Точки крепления
Кабель-каналы

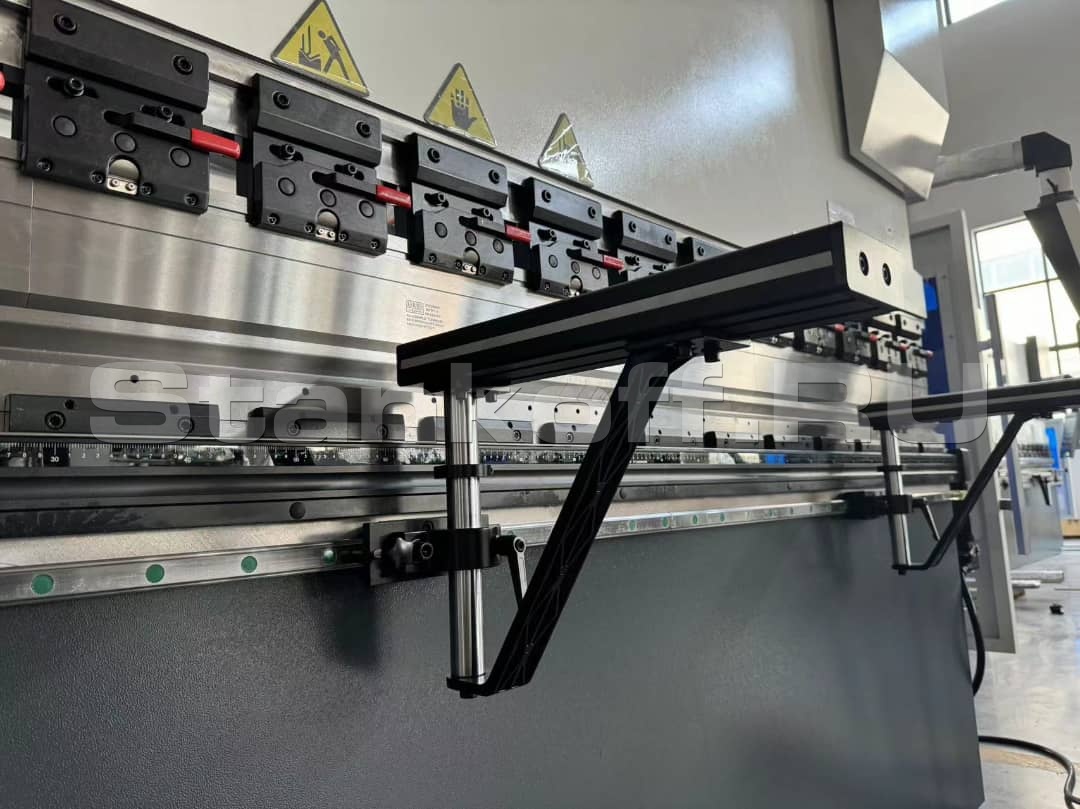

Передняя поддержка листа (2 шт.)
Гибридная система ECO
Преимущества:
• Скорость движения гидроцилиндров выше чем у насоса с обычным коллекторным двигателем;
• Срок службы гидронасоса с сервомотором выше так как температура масла ниже чем на станках с постоянными оборотами насоса.

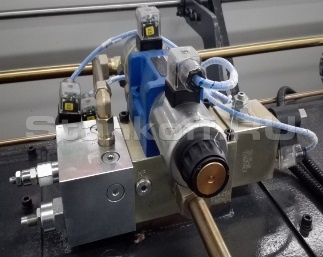

Система позиционирования RAM - Y1, Y2
Эти датчики в сочетании с сервогидравлическими клапанами и системой ЧПУ обеспечивают точность позиционирования 0,01 мм и способность программировать все позиции, скорости и положение штока.
Точка разжатия также программируема, и эта функция, вместе с настраиваемыми скоростями, очень полезна при гибке больших листов.
Гидроцилиндры
Преимущества:
• Высокоскоростной свободный падающий ход;
• Высокая скорость гибки;
• Высокая скорость возврата;
• Очень низкий уровень шума.
Увеличенный ход и раскрытие

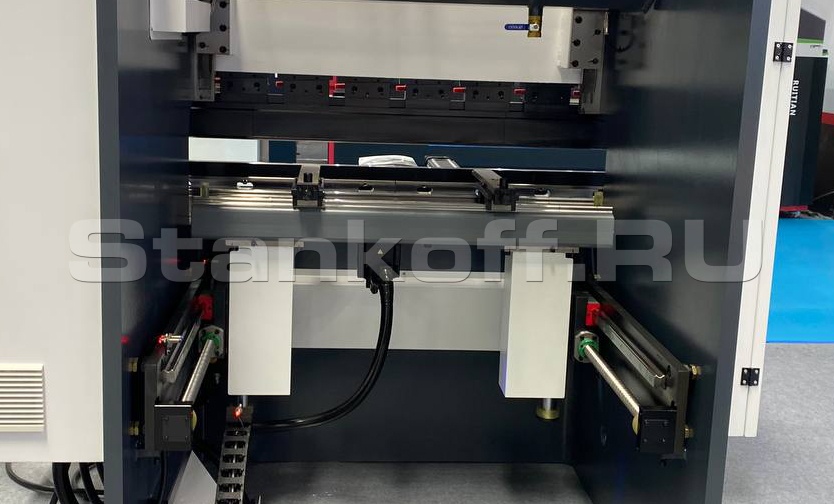

Многоосевой задний упор BGA
Задний упор, управляемый ЧПУ, автоматически регулирует оси X (глубина) и R (высота), чтобы всегда обеспечивать точное позиционирование вашего материала, что приводит к получению деталей более высокого качества.
Система компенсации прогиба
Преимущества:
• Подходит для 4-х ручейковых матриц (призма с сечением 60х60 мм) и одноручейковым матрицам с шириной ножки 60 мм;
• Евростандарт (подложка шириной 60 мм).
Система быстрой замены инструмента Speed Grip
Преимущества:
• Вертикальная и горизонтальная смена инструмента;
• Возможность крепления как цельного так и сегментного инструмента.
Матрица типа Amada Promecam

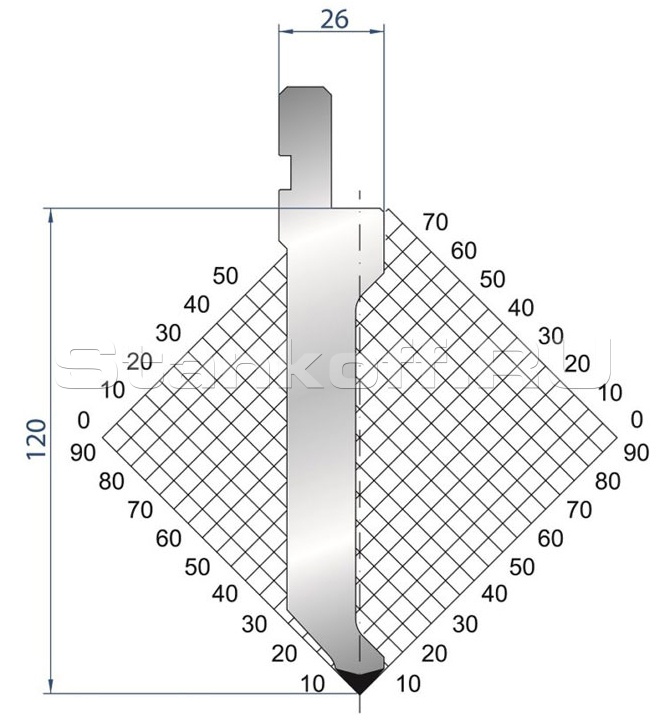

Пуансон типа Amada Promecam
Шарико-винтовая передача
ШВП оснащен двумя датчиками по оси X и одним датчиком по оси R. Датчики отвечают за максимальное положение рамы по осям. Они служат для того, чтобы защитить станок от возможных ошибок оператора. Если оператор решит изменить стандартные настройки, эти датчики автоматически остановят движение рамы по оси X, что позволяет предотвратить возможные поломки станка.
Каретка направляющей оси X
Индуктивные линейки Fagor
Индуктивные линейки Fagor обеспечивают высокую степень точности измерения, что позволяет достигать точных результатов при выполнении операций на станках. Cпособны обеспечивать высокую скорость считывания данных, что важно для операций, требующих быстрого и точного позиционирования. Они обладают хорошей стойкостью к внешним воздействиям, таким как вибрации, удары, пыль и влага, что делает их подходящими для использования в промышленной среде.
Серводрайвера и электрощиток Estun
Выполняет следующие функции:
• Управление двигателями;
• Регулирование гидравлики;
• ЧПУ;
• Мониторинг и диагностика.
Бак для гидравлического масла
Чертеж станка
Возможные опции
Автоматическая система поддержки листа BF-01
Электромеханическая система поддержки листа размещается в передней части листогибочного станка. Кроме того, на станке устанавливаются оптические линейки. Они определяют момент опускания траверсы и, в зависимости от степени её опускания, поднимают лист в нужный момент.
Воздушное охлаждение гидравлического масла

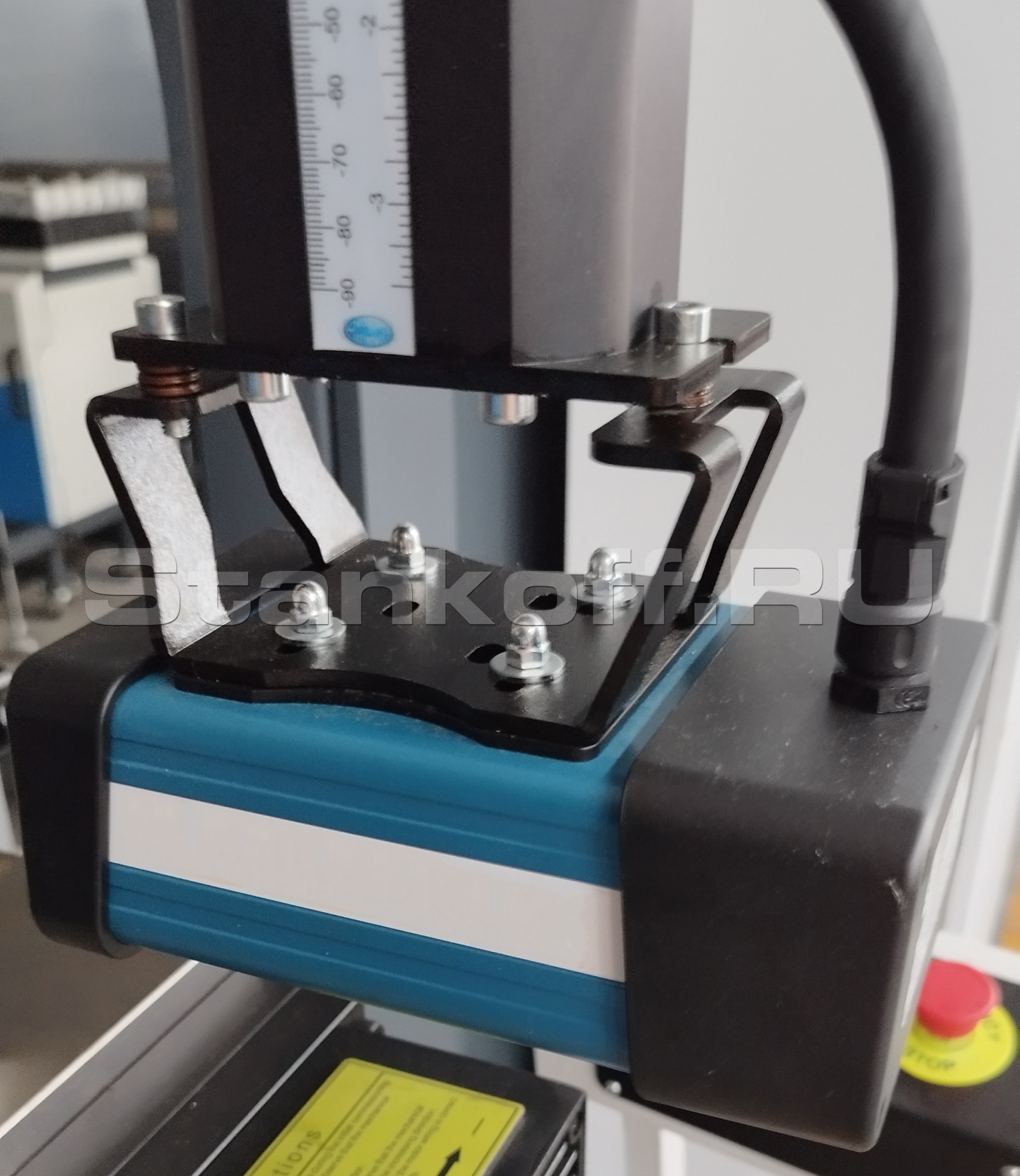

Лазерная защита рук
Дополнительный задний упор
Световая завеса
Подготовка к работе в тандеме
Виды получаемых гибов
Техника безопасности
Характеристики
| Усилие, тонн | 110 |
| Длина гиба, мм | 2500 |
| Расстояние между колоннами, мм | 2000 |
| Глубина зева, мм | 410 |
| Макс. раскрытие, мм | 540 |
| Скорость подвода, мм/с | 220 |
| Скорость возврата, мм/с | 140 |
| Точность позиционирования, мм | ±0,01 |
| Макс. ход по оси X, мм | 600 |
| Точность позиционирования заднего упора, мм | ±0,1 |
| Передние поддержка листа, шт | 2 |
| Задний упор, шт | 4 |
| Система компенсации прогиба | электромеханическая |
| Управляемые оси ЧПУ | Y1+Y2+X+R+V |
| Макс. мощность двигателя, кВт (л.с.) | 8,7 |
| Система управления ЧПУ | Delem DA53Tx |
| Габаритные параметры | |
| Габаритные размеры станка, мм | 3240 × 1780 × 2680 |
| Вес, кг | 7800 |
Калькулятор усилия гибки
Расчёт для станка PBS 110/2500 4 axis: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.
B — Мин. длина полки, мм
Ri — Внутренний радиус, мм
F — Усилие гибки, т
Гиб намного короче стола: расчётного усилия хватает, но полное усилие на коротком участке давать нельзя — это локальная перегрузка траверсы. Уточните у менеджера допустимую нагрузку на погонный метр.
Что потянет PBS 110/2500 4 axis
| Материал | гиб 2500 мм | гиб 1250 мм |
|---|---|---|
| Сталь | до 5 мм | до 10 мм |
| Нерж. сталь | до 3 мм | до 6 мм |
| Алюминий | до 12 мм | до 20 мм |
Предел по усилию при рекомендуемом раскрытии матрицы и угле 90°. Фактическая толщина зависит ещё и от установленной оснастки.
Нужен полный расчёт с подбором оснастки — откройте калькулятор усилия гибки.
