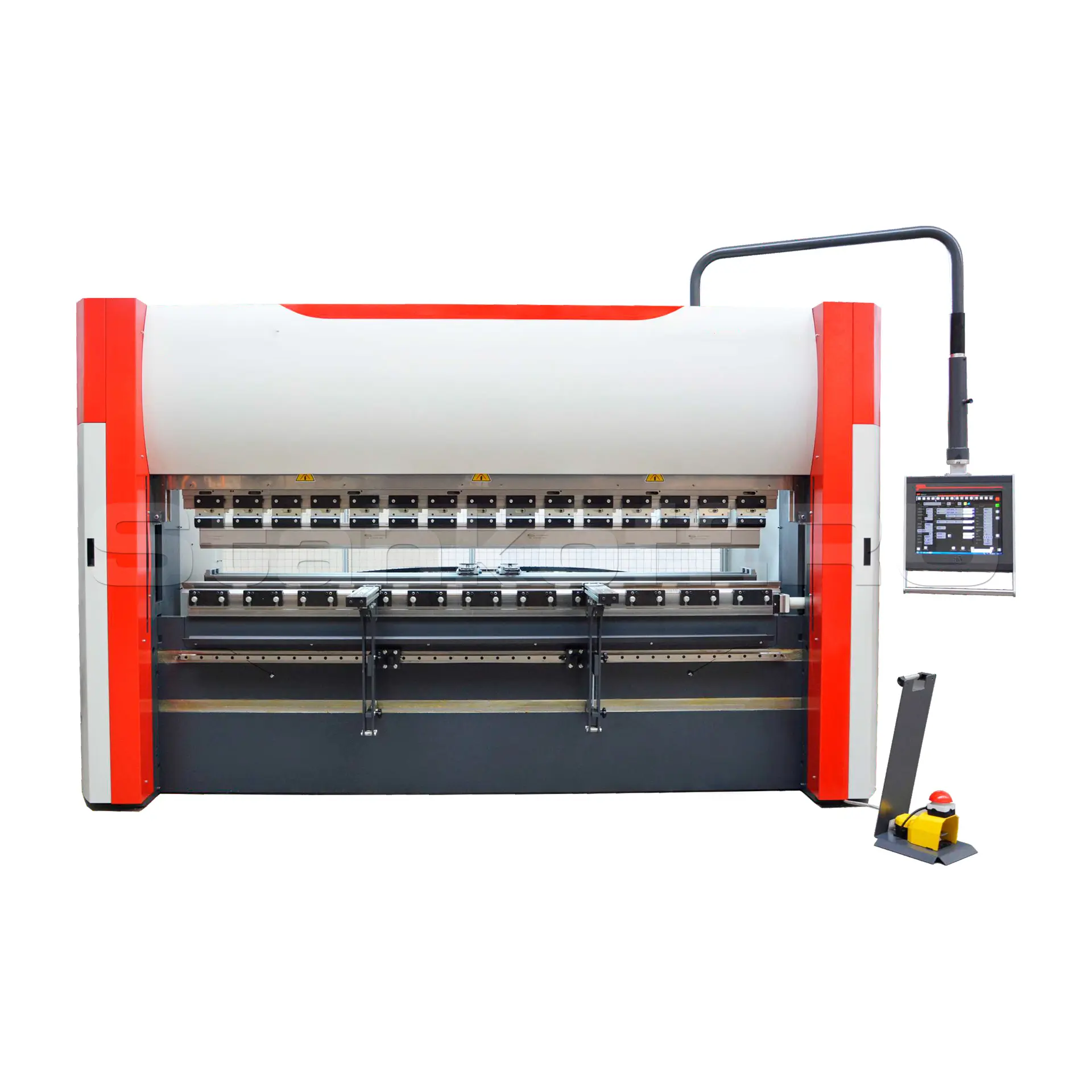

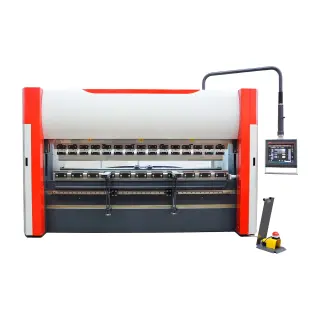

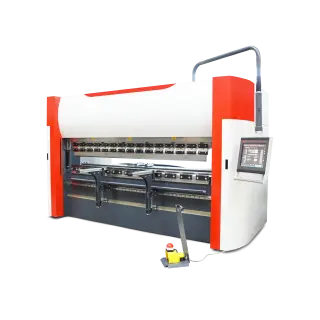

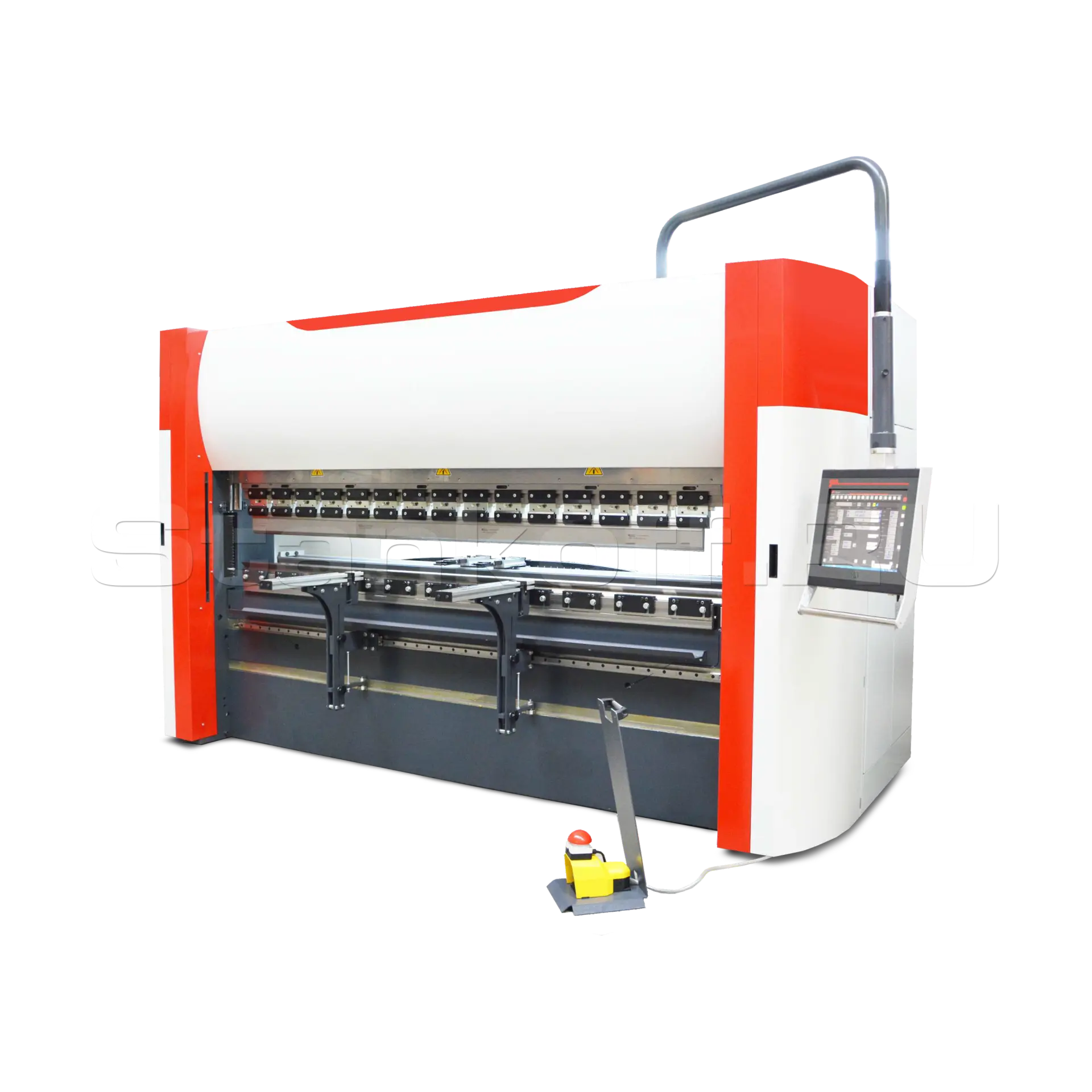

Электромеханический листогибочный пресс с ЧПУ DDM 10030 4 axis

Name: Электромеханический листогибочный пресс с ЧПУ DDM 10030 4 axis
Availability: PreOrder
Rating: 5 (6 reviews)

/ 3

Сравнить Вопросы

Турция

Краткие характеристики

Артикул: DDM 10030 4 axis
Усилие, тонн: 100
Длина гиба, мм: 3050
Расстояние между колоннами, мм: 3050
Максимальное раскрытие, мм: 590
Ход пуансона, мм: 300

Все характеристики

Модели серии

Все товары

DDM 4015 6 axis

DDM 4015 4 axis

DDM 5020 4 axis

DDM 8025 4 axis

DDM 20040 4 axis

DDM 30130 4 axis

Куда отправить цену?

E-mail *

Телефон *

Выберите, что вас интересует:

Цена и наличие этой модели Аналоги под мой бюджет Поможет ли эта модель решить мою задачу

* Я согласен на обработку персональных данных

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Равиль Камалутдинов

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Электромеханический листогибочный пресс DDM SERVO является настоящей инновацией для металлообрабатывающих предприятий малого и среднего звена. DDM это синхронизированный листогибочный пресс с 2D ЧПУ, который предполагает легкость в использовании, быстрое и простое программирование, легкость в запуске станка, автоматическое вычисление угла гиба, усилия и позиционирования задней оси.Эти функции обеспечивают оборудованию большую популярность среди пользователей станков.

Принцип работы

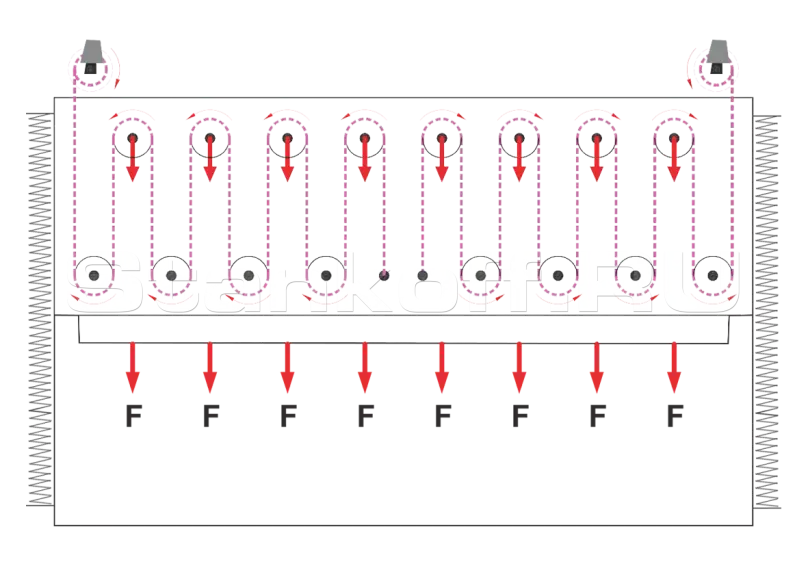

Усилие гибки листогибочного пресса обеспечивается посредством двух синхронизированных серводвигателей, которые передают усилие при помощи специальных ременных передач. Во время перемещения верхней балки сервоприводы наматывают ремень на ведущий шкив и тем самым передают усилие гибки. Возвратное движение осуществляется за счет разжатия пружин, расположенных с обеих сторон станка. После этого серводвигатели начинают разматывать ремень и пружины прижимают верхнюю балку в положение верхней "нулевой" точки, заданной программой.

Особенности

Энергосбережение: потребление энергии на 50% меньше по сравнению с гидравлическими прессами;
Производительность: сокращение длительности производственного цикла в среднем на 30% и снижение времени переналадки;
Качество продукции: Стабильно высокая точность гибки благодаря жесткой О-образной рамной конструкции, а также использованию серводвигателей и усовершенствованной системы инструмента;
Сокращение эксплуатационных расходов: существенно меньше компонентов с ограниченным ресурсом по сравнению с гидравлическим прессом.

Преимущества

Высокая точность работы, ход ползуна осуществляется путем ременного механизма и синхронизируется при помощи ЧПУ;
Производит больше деталей за единицу времени и, как следствие, позволяет выполнить больше заказов;
Система ременного привода с управлением cерво двигателей обеспечивает высокую скорость, мощность и равномерное усилие гибки по всей длине линии сгиба, гарантируя практически полное отсутствие прогиба ползуна и стола;
Высокая повторяемость гибов из-за отсутствия нагрева масла;
Производственные издержки сводятся к минимуму;
Y1, Y2, X, R управляемые оси в стандартной комплектации;
Параллельность верхней и нижней балки обеспечивается ременным приводом;
Автоматическая индексация движения по управляемым осям;
Esa 840W 2D графический контроллер;
Работа в автоматическом, полуавтоматическом и ручном режиме;
Автоматическая регулировка гибочного усилия;
Автоматическая регулировка рабочего хода для гибки под требуемым углом;
Программируемая скорость опускания гибочной балки и скорость хода упоров;
Расчет последовательности гибки.

Конструктивные особенности

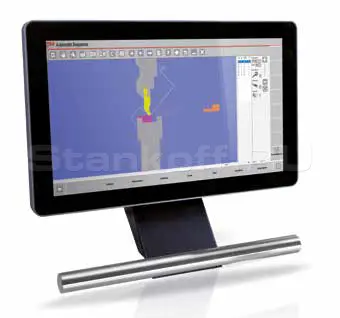

ЧПУ ESA S 840W

Полнофункциональный ЧПУ, разработанный для управления машинами до 6 осей с превосходной производительностью.
Оборудован подключением Ethercat для полной цифровой работы.
Большой 15-дюймовый цветной TFT ЖК-экран HD Touch Glass обеспечивает оптимальную эргономику для пользователя благодаря полной и интуитивной HMI.
Особенности:
• 15-дюймовый TFT ЖК-экран HD GlassOnly цветной экран;
• Для всех приложений до 6 осей;
• Эргономичный и простой в использовании HMI;
• 32 + 32 I/O с встроенным ПЛК;
• 2 порта Ethernet;
• 2 последовательных порта RS-232;
• 2 USB 2.0 порта;
• 4 аналоговых входа + 2 аналоговых выхода;
• 1 порт CANopen.

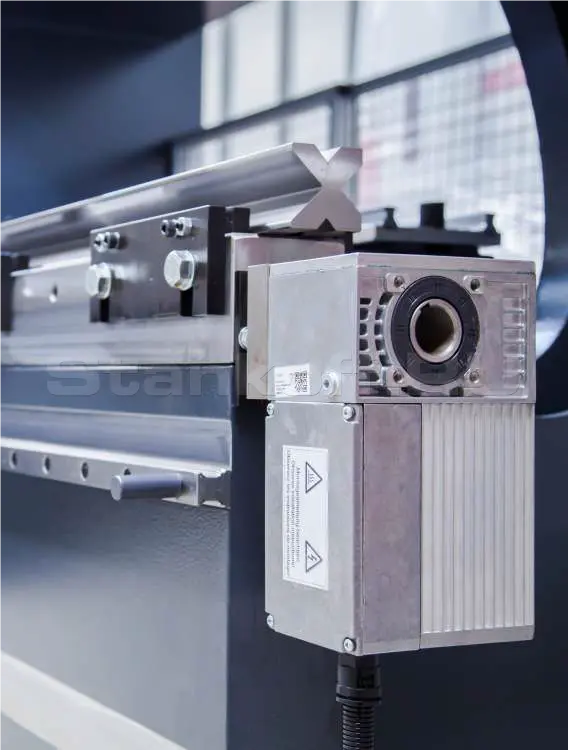

Моторизированная система компенсации прогиба

Автоматическая система компенсации прогиба упрощает гибку путем калибровки в каждой части сгибаемой детали для получения ровного гиба. Регулировка происходит автоматически при помощи системы ЧПУ.

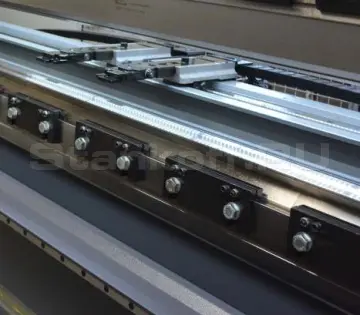

Система крепления матрицы

Система крепления матрицы Amada – Promecam (System)

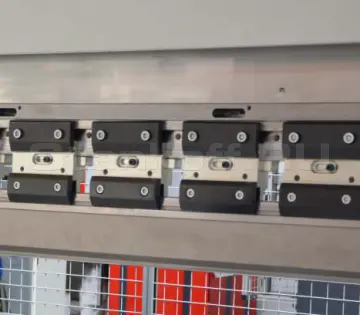

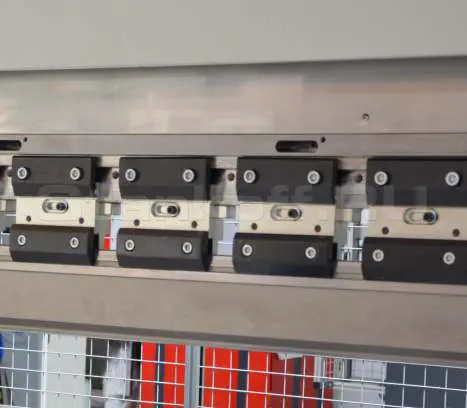

Система крепления пуансона

Система крепления пуансона Amada – Promecam (System)

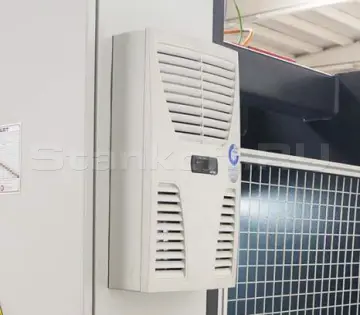

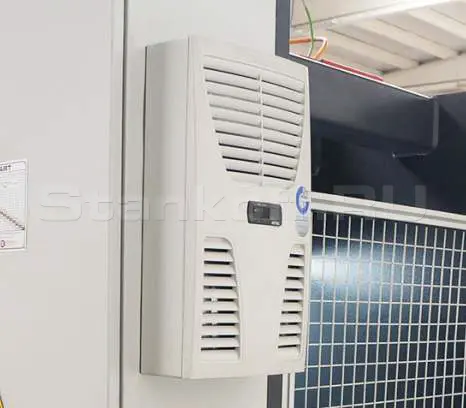

Система охлаждения

Система охлаждения электрического шкафа

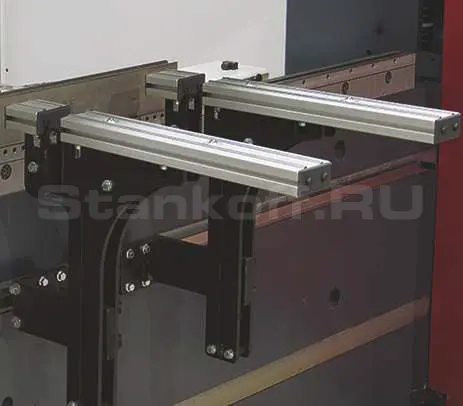

Передние направляющие

Передние направляющие 2 шт.

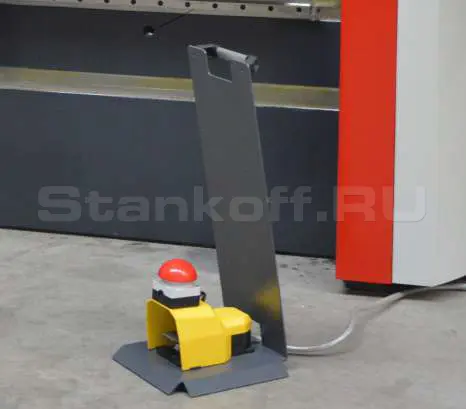

Система управления педалью

Система управления педалью с кнопкой аварийного останова

Разновидности крепления инструмента

Европейское крепление Amada Promecan

Стандартная комплектация

Механический зажим верхнего и нижнего инструмента типа Amada Promecan;
Система анти прогиба (автоматическая);
Привод задних упоров X-R оси;
Дистанционная педаль управления с кнопкой аварийного останова;
ЧПУ Esa 840W 2D Windows10;
Память программ;
Линейный привод задних упоров;
Линейные датчики осей;
Пальцы заднего упора, регулируемые до точности 0.01мм;
Перемещаемые консоли передней поддержки;
Электрическая панель с системой охлаждения Siemens;
Серво двигатели LENSE;
Руководство по эксплуатации (на русском языке).

Дополнительные опции

Количество осей на тыльных упорах (X, R, Z1, Z2);
Чпу Delem 69T Delem 66T;
Система крепления инструмента Wila;
Световое ограждение согласно требованиям;
Лазерная защита рук оператора;
Гибочный инструмент Eurostamp.

Характеристики

Усилие, тонн	100
Длина гиба, мм	3050
Расстояние между колоннами, мм	3050
Максимальное раскрытие, мм	590
Ход пуансона, мм	300
Точность позиционирования заднего упора, мм	±0,1
Скорость подвода, мм/с	75
Система компенсации прогиба	электромеханическая
Рабочая скорость, мм/с	20
Скорость возврата, мм/с	75
Система крепления инструмента	Amada Promecam; Wila (опционально)
Макс. мощность двигателя, кВт (л.с.)	11
Система управления ЧПУ	ESA840
Габаритные параметры
Габаритные размеры станка, мм	4800 × 2348 × 2750
Вес, кг	6500

Калькулятор усилия гибки

Расчёт для станка DDM 10030 4 axis: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.

Из характеристик станка

Усилие станка, т

Макс. длина гиба, мм

Расстояние между стойками (колоннами) — 3050 мм. На длину гиба не влияет, но ограничивает заготовку с уже согнутыми полками (короб, замкнутый профиль).

σ — Предел прочности, кг/мм²

α — Угол сгиба, °

S — Толщина металла, мм
