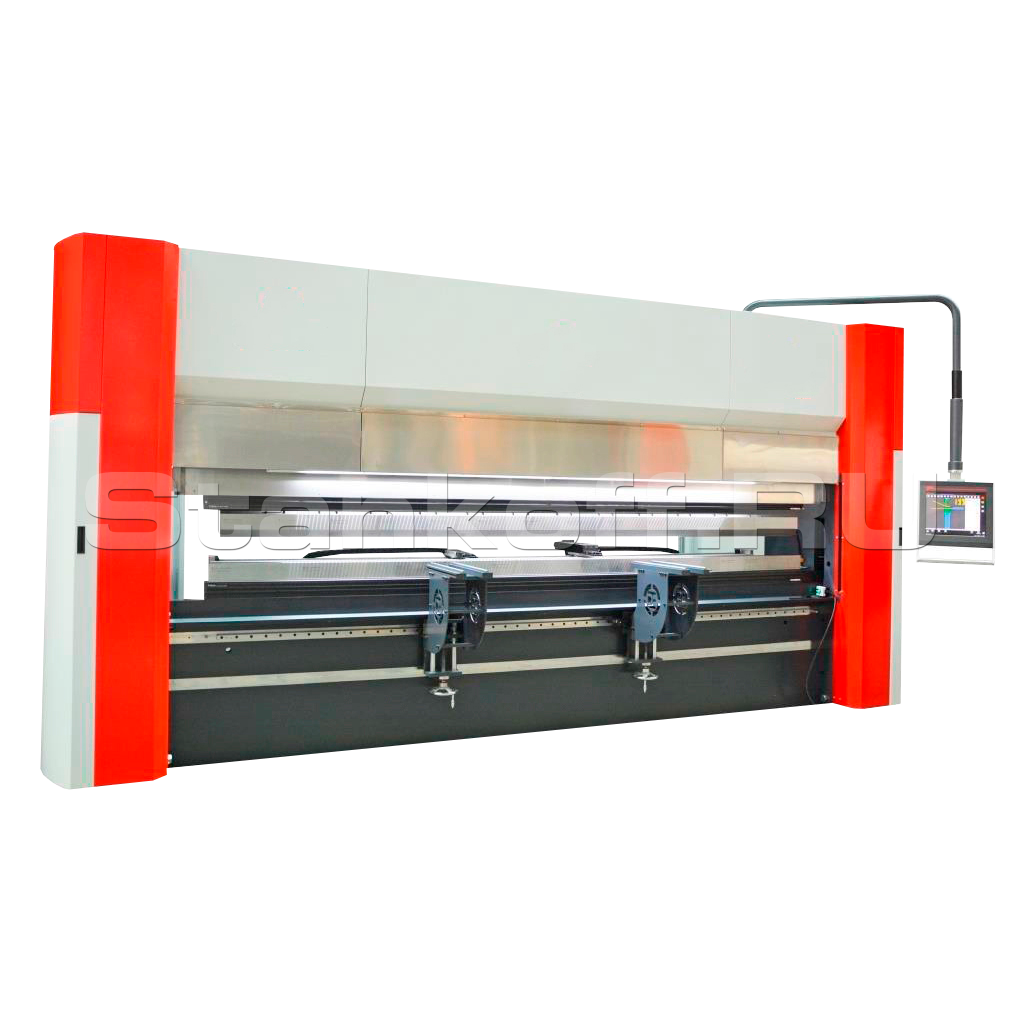

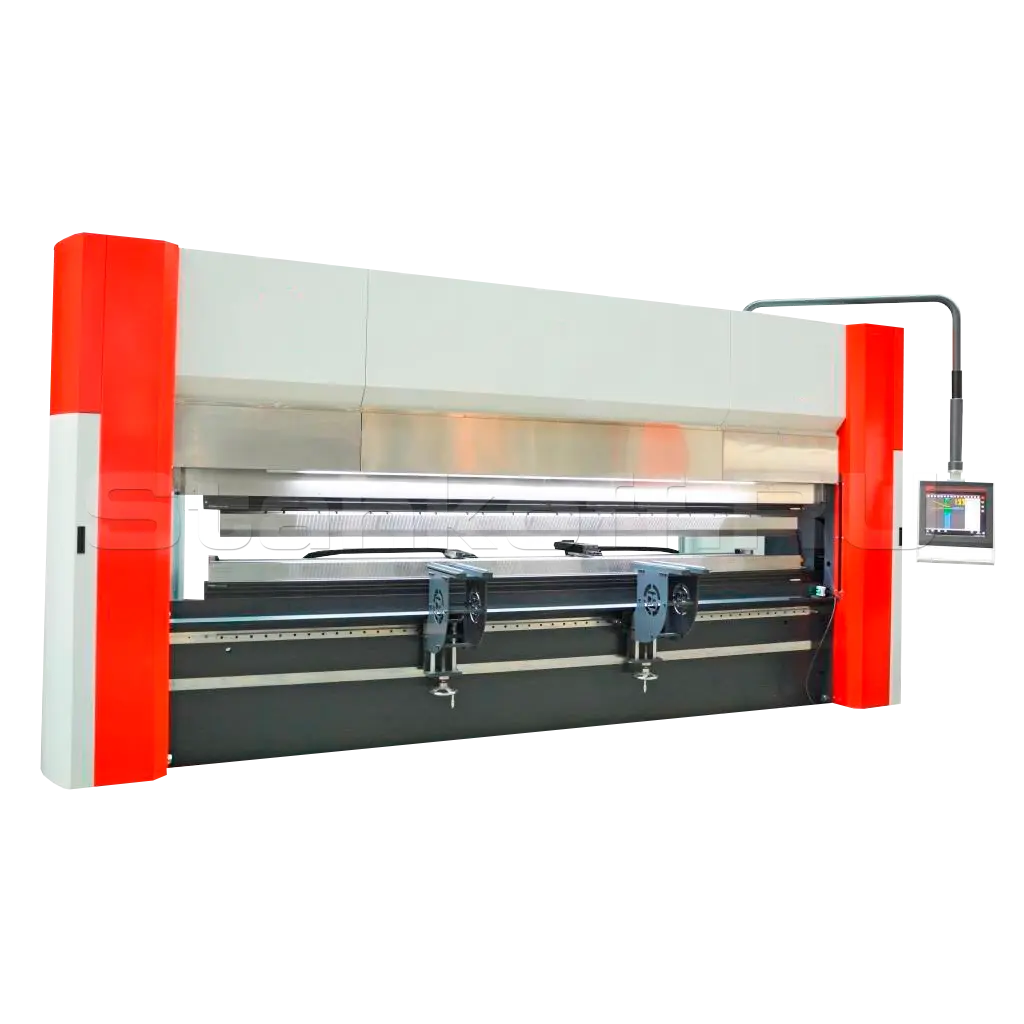

Электромеханический листогибочный пресс с ЧПУ DDM 30130 4 axis

Name: Электромеханический листогибочный пресс с ЧПУ DDM 30130 4 axis
Availability: PreOrder
Rating: 5 (17 reviews)

/ 2

Сравнить Вопросы

Турция

Краткие характеристики

Артикул: DDM 30130 4 axis
Усилие, тонн: 130
Длина гиба, мм: 3050
Расстояние между колоннами, мм: 3200
Максимальное раскрытие, мм: 590
Ход пуансона, мм: 300

Все характеристики

Модели серии

Все товары

DDM 4015 6 axis

DDM 4015 4 axis

DDM 5020 4 axis

DDM 8025 4 axis

DDM 10030 4 axis

DDM 20040 4 axis

Куда отправить цену?

E-mail *

Телефон *

Выберите, что вас интересует:

Цена и наличие этой модели Аналоги под мой бюджет Поможет ли эта модель решить мою задачу

* Я согласен на обработку персональных данных

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Ильнур Сафин

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Электромеханический листогибочный пресс DDM SERVO является настоящей инновацией для металлообрабатывающих предприятий малого и среднего звена. DDM это синхронизированный листогибочный пресс с 2D ЧПУ, который предполагает легкость в использовании, быстрое и простое программирование, легкость в запуске станка, автоматическое вычисление угла гиба, усилия и позиционирования задней оси. Эти функции обеспечивают оборудованию большую популярность среди пользователей станков.

Принцип работы

Усилие гибки листогибочного пресса обеспечивается посредством двух синхронизированных серводвигателей, которые передают усилие при помощи специальных ременных передач. Во время перемещения верхней балки сервоприводы наматывают ремень на ведущий шкив и тем самым передают усилие гибки. Возвратное движение осуществляется за счет разжатия пружин, расположенных с обеих сторон станка. После этого серводвигатели начинают разматывать ремень и пружины прижимают верхнюю балку в положение верхней "нулевой" точки, заданной программой.

Особенности

Энергосбережение: потребление энергии на 50% меньше по сравнению с гидравлическими прессами;
Производительность: сокращение длительности производственного цикла в среднем на 30% и снижение времени переналадки;
Качество продукции: Стабильно высокая точность гибки благодаря жесткой О-образной рамной конструкции, а также использованию серводвигателей и усовершенствованной системы инструмента;
Сокращение эксплуатационных расходов: существенно меньше компонентов с ограниченным ресурсом по сравнению с гидравлическим прессом.

Преимущества

Высокая точность работы, ход ползуна осуществляться путем ременного механизма и синхронизируется при помощи ЧПУ;
Производит больше деталей за единицу времени и, как следствие, позволяет выполнить больше заказов;
Система ременного привода с управлением серво двигателей обеспечивает высокую скорость, мощность и равномерное усилие гибки по всей длине линии сгиба, гарантируя практически полное отсутствие прогиба ползуна и стола;
Высокая повторяемость гибов из-за отсутствия нагрева масла;
Производственные издержки сводятся к минимуму;
Y1, Y2, X, R управляемые оси в стандартной комплектации;
Параллельность верхней и нижней балки обеспечивается ременным приводом;
Автоматическая индексация движения по управляемым осям;
Нет необходимости Системе антипрогиба, но есть возможность корректировки стола при помощи ексентриков (опция);
Esa S 840 W с 2D графикой;
Работа в автоматическом, полуавтоматическом и ручном режиме;
Автоматическая регулировка гибочного усилия;
Автоматическая регулировка рабочего хода для гибки под требуемым углом;
Программируемая скорость опускания гибочной балки и скорость хода упоров;
Расчет последовательности гибки.

Конструктивные особенности

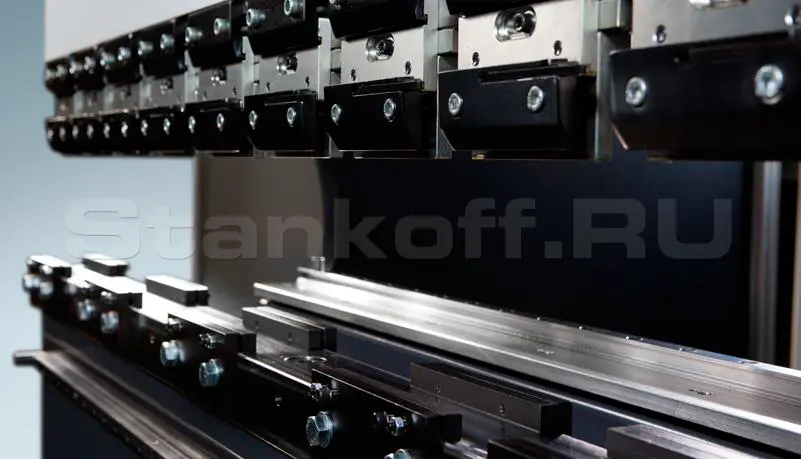

Зажим инструмента

Зажим верхнего и нижнего инструмента Типа Amada Promecam.

Привод задних упоров

Привод задних упоров, X и R оси.

Панель управления

Esa S 840 W с 2D графикой.

Педаль аварийной остановки

Дистанционная педаль управления с кнопкой аварийной остановки.

Стандартная комплектация

ЧПУ Esa S 840 W с 2D графикой;
Y1, Y2, X, R управляемые оси в стандартной комплектации;
Память программ;
2D-графический контроллер;
Система крепления пуансонов типа Amada Promecam - механическая;
Линейный привод задних упоров;
Ножная педаль управления;
Линейные датчики осей;
Пальцы заднего упора, регулируемые до точности 0,01 мм;
Перемещаемые консоли передней поддержки на линейных направляющих;
Электрическая панель с системой охлаждения Siemens;
Серво двигатели LENS.

Дополнительные опции

Задний Упор X – R, Z1-Z2;
ЧПУ антипрогиб;
Комплект Итальянского инструмента на 3 мт Eurostamp;
Адаптивная лазерная защита рук оператора DSP;
Быстросъемное крепление инструмента.

Характеристики

Усилие, тонн	130
Длина гиба, мм	3050
Расстояние между колоннами, мм	3200
Максимальное раскрытие, мм	590
Ход пуансона, мм	300
Скорость подвода, мм/с	85
Рабочая скорость, мм/с	20
Скорость возврата, мм/с	85
Система крепления инструмента	Amada Promecam; Wila (опционально)
Макс. мощность двигателя, кВт (л.с.)	12,5
Система управления ЧПУ	ESA840
Габаритные параметры
Габаритные размеры станка, мм	4774 × 2337 × 2810
Вес, кг	8100

Калькулятор усилия гибки

Расчёт для станка DDM 30130 4 axis: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.

Из характеристик станка

Усилие станка, т

Макс. длина гиба, мм

Расстояние между стойками (колоннами) — 3200 мм. На длину гиба не влияет, но ограничивает заготовку с уже согнутыми полками (короб, замкнутый профиль).

σ — Предел прочности, кг/мм²

α — Угол сгиба, °

S — Толщина металла, мм
