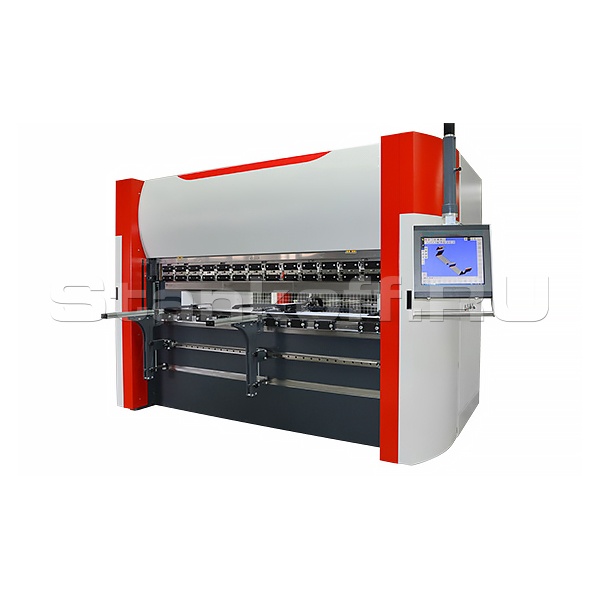

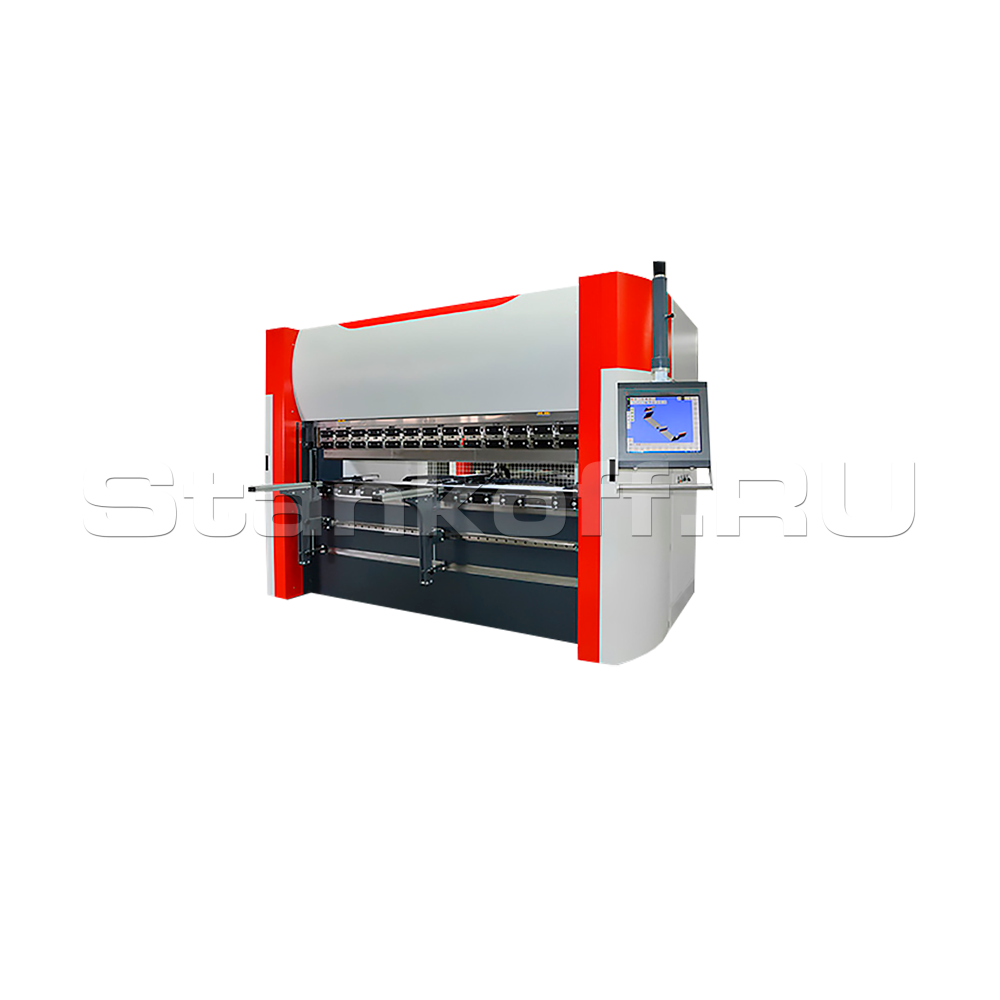

Электромеханический листогибочный пресс с ЧПУ DDM 8025 4 axis

Конструктив

Электромеханический листогибочный пресс является настоящей инновацией для металлообрабатывающих предприятий малого и среднего звена. Синхронизированный листогибочный пресс с 2D ЧПУ, который предполагает легкость в использовании, быстрое и простое программирование, легкость в запуске станка, автоматическое вычисление угла гиба, усилия и позиционирования задней оси.Эти функции обеспечивают оборудованию большую популярность среди пользователей станков.

Принцип работы

Усилие гибки листогибочного пресса обеспечивается посредством двух синхронизированных серводвигателей, которые передают усилие при помощи специальных ременных передач. Во время перемещения верхней балки сервоприводы наматывают ремень на ведущий шкив и тем самым передают усилие гибки. Возвратное движение осуществляется за счет разжатия пружин, расположенных с обеих сторон станка. После этого серводвигатели начинают разматывать ремень и пружины прижимают верхнюю балку в положение верхней "нулевой" точки, заданной программой.

Особенности

  • Энергосбережение: потребление энергии на 50% меньше по сравнению с гидравлическими прессами;
  • Производительность: сокращение длительности производственного цикла в среднем на 30% и снижение времени переналадки;
  • Качество продукции: стабильно высокая точность гибки благодаря жесткой О-образной рамной конструкции, а также использованию серводвигателей и усовершенствованной системы инструмента;
  • Сокращение эксплуатационных расходов: существенно меньше компонентов с ограниченным ресурсом по сравнению с гидравлическим прессом.

Преимущества

  • Высокая точность работы, ход ползуна осуществляется путем ременного механизма и синхронизируется при помощи ЧПУ;
  • Производит больше деталей за единицу времени и, как следствие, позволяет выполнить больше заказов;
  • Система ременного привода с управлением cерводвигателей обеспечивает высокую скорость, мощность и равномерное усилие гибки по всей длине линии сгиба, гарантируя практически полное отсутствие прогиба ползуна и стола;
  • Высокая повторяемость гибов из-за отсутствия нагрева масла;
  • Производственные издержки сводятся к минимуму;
  • Y1, Y2, X, R управляемые оси в стандартной комплектации;
  • Параллельность верхней и нижней балки обеспечивается ременным приводом;
  • Автоматическая индексация движения по управляемым осям;
  • Esa S 840 W с 2D графикой;
  • Работа в автоматическом, полуавтоматическом и ручном режиме;
  • Автоматическая регулировка гибочного усилия;
  • Автоматическая регулировка рабочего хода для гибки под требуемым углом;
  • Программируемая скорость опускания гибочной балки и скорость хода упоров;
  • Расчет последовательности гибки.

Разновидности крепления инструмента

Европейское крепление
Amada Promecan
Европейское крепление Amada Promecan

Стандартная комплектация

  • Верхняя жесткая подвижная траверса;
  • Автоматические управляемые оси – Y1, Y2, X, R (Z1, Z2 – ручное управление);
  • ЧПУ – Esa S 840 W с 2D графикой;
  • Зажим инструмента по типу «ЕВРО» (Promecam-Amada);
  • Передняя поддержка на линейных направляющих;
  • Задний упор: моторизированный с шарико-винтовой; парой;
  • Высококачественная электронная система SIEMENS (Производство Германия);
  • Моторизированный антипрогиб от ЧПУ;
  • Система охлаждения Retail кондиционер;
  • Серво двигатели Lenze;
  • Пальцы заднего упора регулируемые до точности 0.01мм;
  • Педаль управления;
  • Руководство по эксплуатации (на русском языке).

Дополнительные опции

  • Комплект инструмента Eurostamp 1281 2067;
  • Задний упор XR Z1Z2 автоматически;
  • Быстросменное крепление инструмента;
  • ЧПУ Esa 875W с 3Д.

Характеристики

Усилие, тонн 80
Длина гиба, мм 2550
Расстояние между колоннами, мм 2550
Максимальное раскрытие, мм 590
Ход пуансона, мм 300
Точность позиционирования заднего упора, мм ±0,1
Скорость подвода, мм/с 90
Рабочая скорость, мм/с 20
Скорость возврата, мм/с 90
Система крепления инструмента Amada Promecam; Wila (опционально)
Макс. мощность двигателя, кВт (л.с.) 11
Система управления ЧПУ ESA840
Габаритные параметры
Габаритные размеры станка, мм 4264 × 2269 × 2750
Вес, кг 6100

Калькулятор усилия гибки

Расчёт для станка DDM 8025 4 axis: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.

Из характеристик станка

Расстояние между стойками (колоннами) — 2550 мм. На длину гиба не влияет, но ограничивает заготовку с уже согнутыми полками (короб, замкнутый профиль).

матрица V = 4 пуансон S = 0.6 α = 90°
B — мин. полка, 3.13 мм Ri — внутр. радиус, 0.63 мм

B — Мин. длина полки, мм

3.13

Ri — Внутренний радиус, мм

0.63

F — Усилие гибки, т

14.67
Станок справится: нужно 14.67 т из 80 т.
Загрузка станка 18%
Запас 65.33 т

Что потянет DDM 8025 4 axis

Материал гиб 2550 мм гиб 1275 мм
Сталь до 3 мм до 6 мм
Нерж. сталь до 2 мм до 4 мм
Алюминий до 8 мм до 15 мм

Предел по усилию при рекомендуемом раскрытии матрицы и угле 90°. Фактическая толщина зависит ещё и от установленной оснастки.

Нужен расчёт под вашу деталь? Инженер проверит режимы, подберёт пуансон и матрицу под материал и радиус.

Нужен полный расчёт с подбором оснастки — откройте калькулятор усилия гибки.
