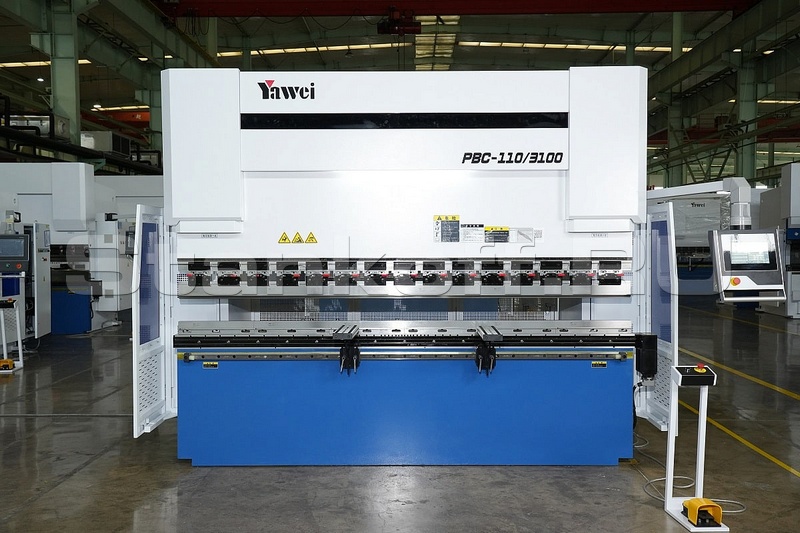

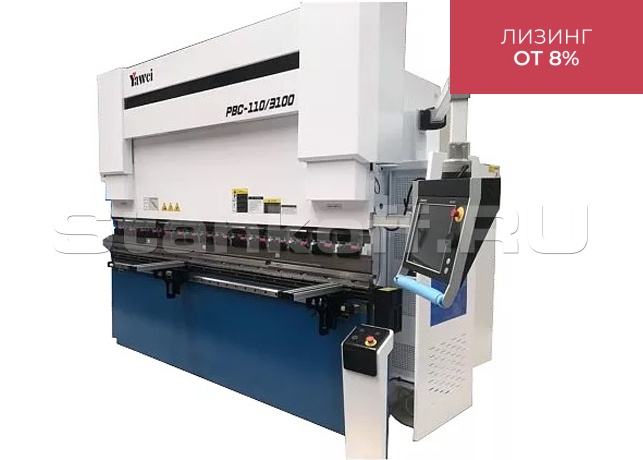

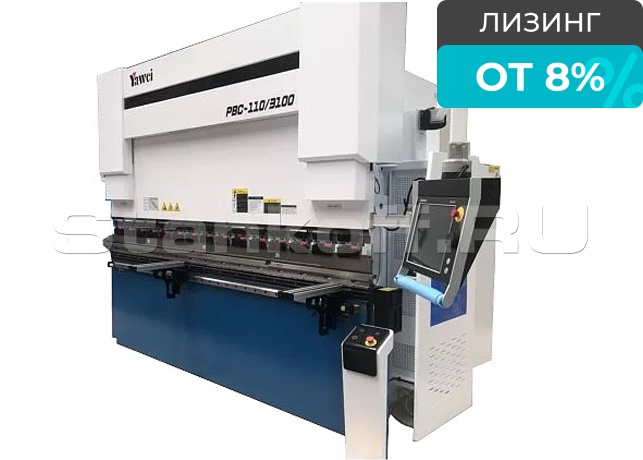

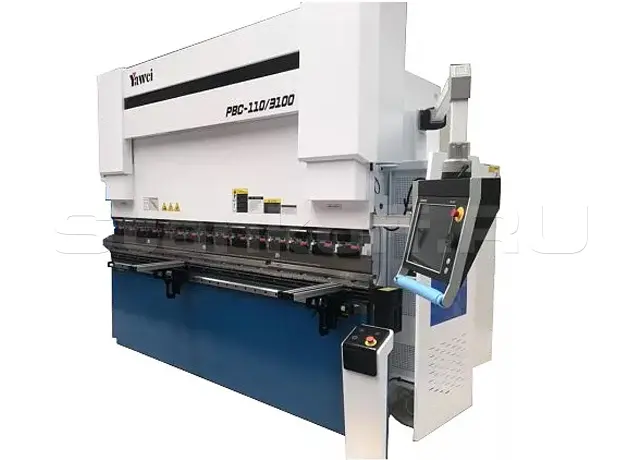

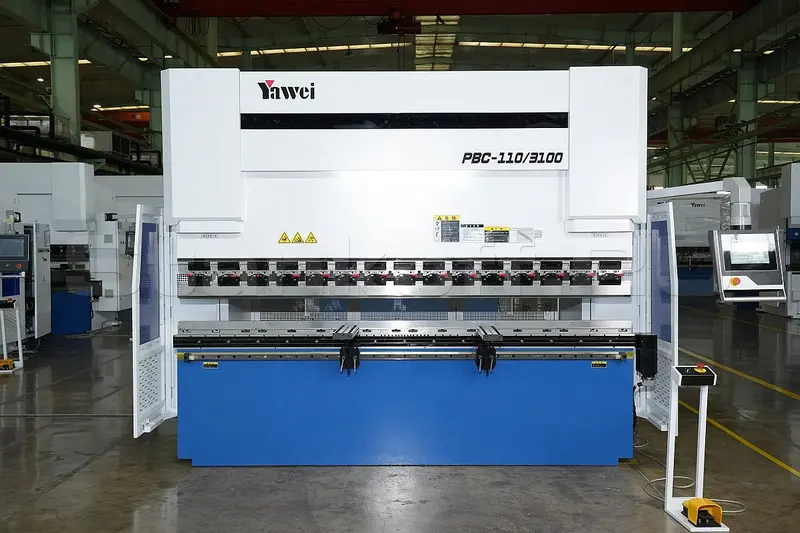

Гидравлический листогибочный пресс SMD PBC-110/3100

Наличие уточняйте

Гарантия

Сервис

Лизинг

Нужна консультация?

Ильнур Сафин

+7 995 888-07-15

Хотите мы Вам перезвоним?

Гидравлический листогибочный пресс SMD PBC-110/3100 оснащенный современными электронными и гидравлическими устройствами, обеспечивают высокоточную и скоростную гибку листового металла. Пресс является базовыми для создания высокомеханизированных и автоматизированных участков обработки листового металла с высоким качеством продукции, хорошей производительностью* и удобством в работе.

Автоматическая регулировка усилия, осуществляется с учетом обрабатываемого материала и используемого инструмента, а автоматическая регулировка хода, программируемая рабочая скорость и автоматический расчет развертки изделия по длине в совокупности с автоматически программируемым порядком гибов, позволяют быстро получать качественное изделие.

Преимущества

Cовременные системы ЧПУ: Delem (Нидерланды), Cybelec (Швейцария), ESA (Италия);
Скорость холостых перемещений гибочной траверсы до 200 мм/с;
Рабочая скорость достигает 20 мм/с;
Автоматическая система компенсации прогиба.

Область применения

Гидравлические листогибочные прессы применяются для изготовления различных деталей практически во всех отраслях машиностроения.

В автомобильной промышленности с помощью листогиба изготавливают различные детали кузова любых форм и размеров.

Листогиб применяется для производства различных корпусов и кожухов для многих видов оборудования.

Даже корпус привычного нам системного блока компьютера - это результат работы гибочного пресса, не говоря уже о множестве незаметных на первый взгляд вещей, таких как стальные ванны (чугунные изготовляются в процессе литья), различная металлическая кухонная (и не только) посуда, корпуса многих видов светильников и многое многое другое.

Изготваливаемые изделия

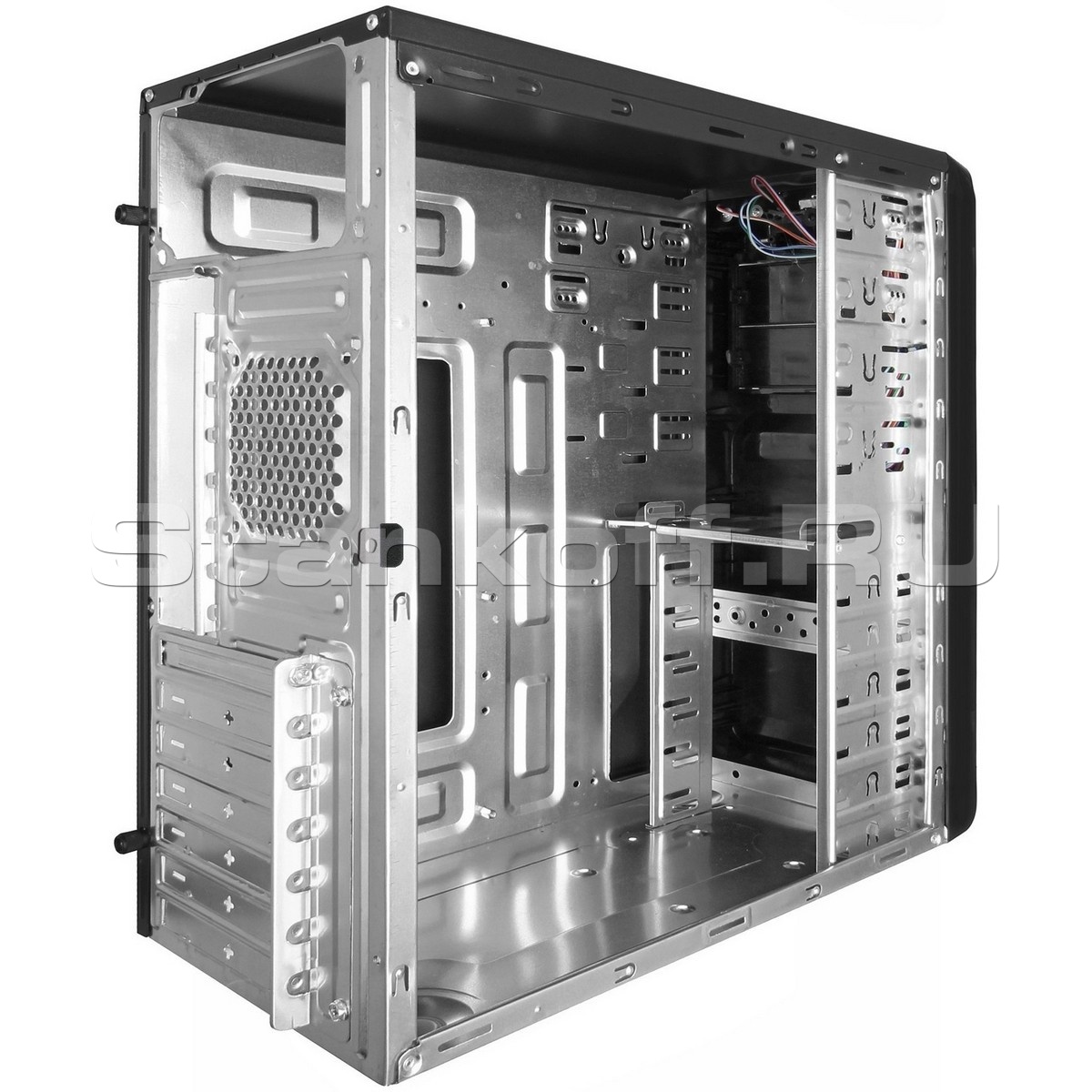

Корпус системного блока

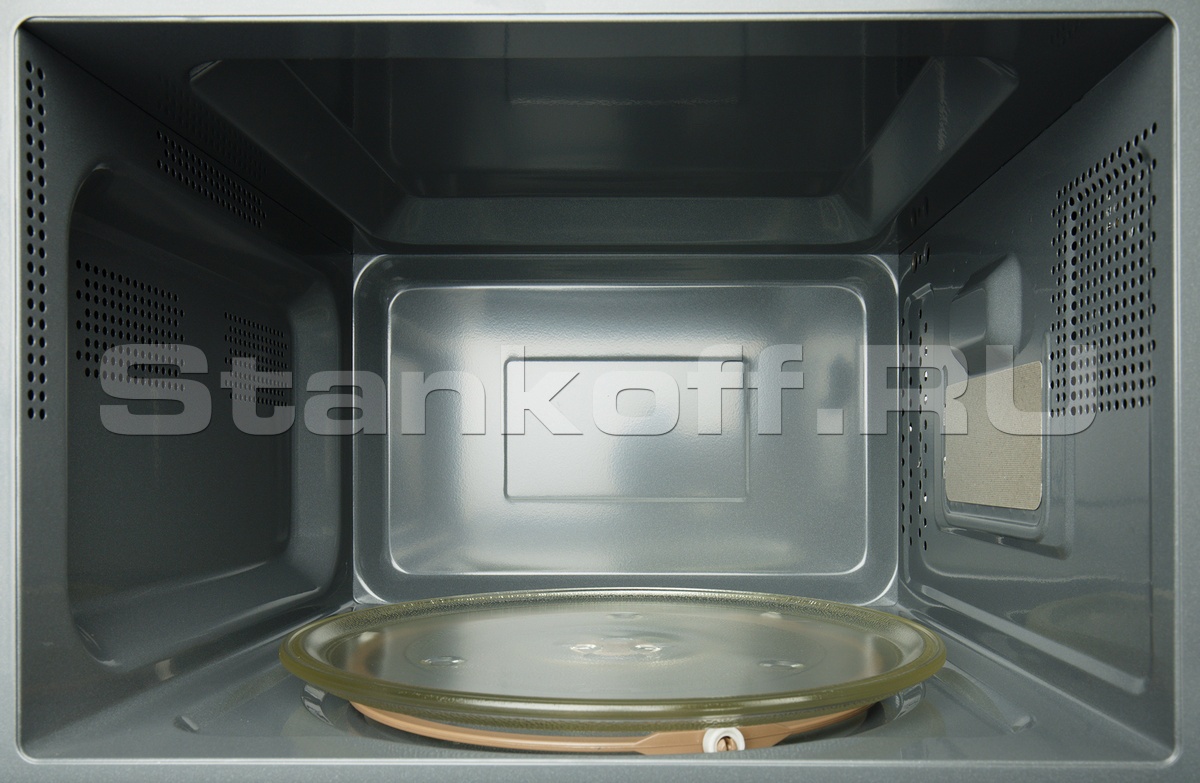

Корпус микроволновой печи

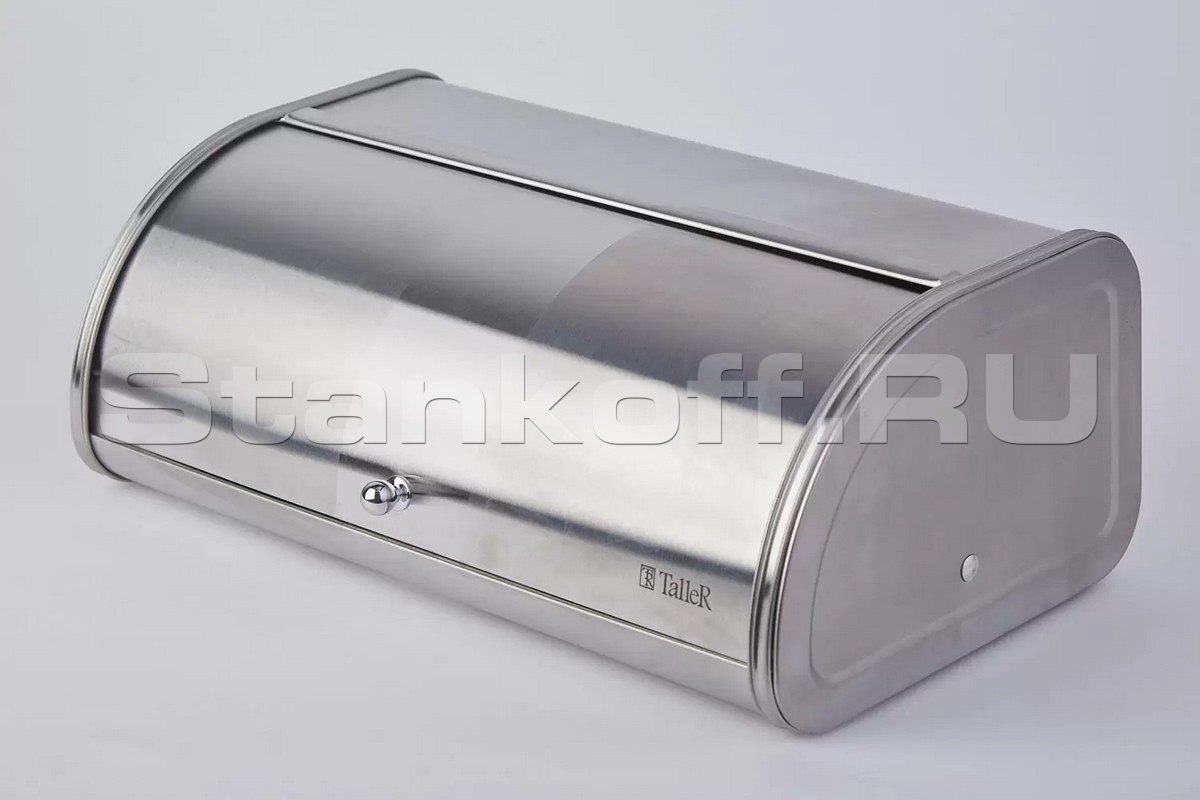

Хлебница

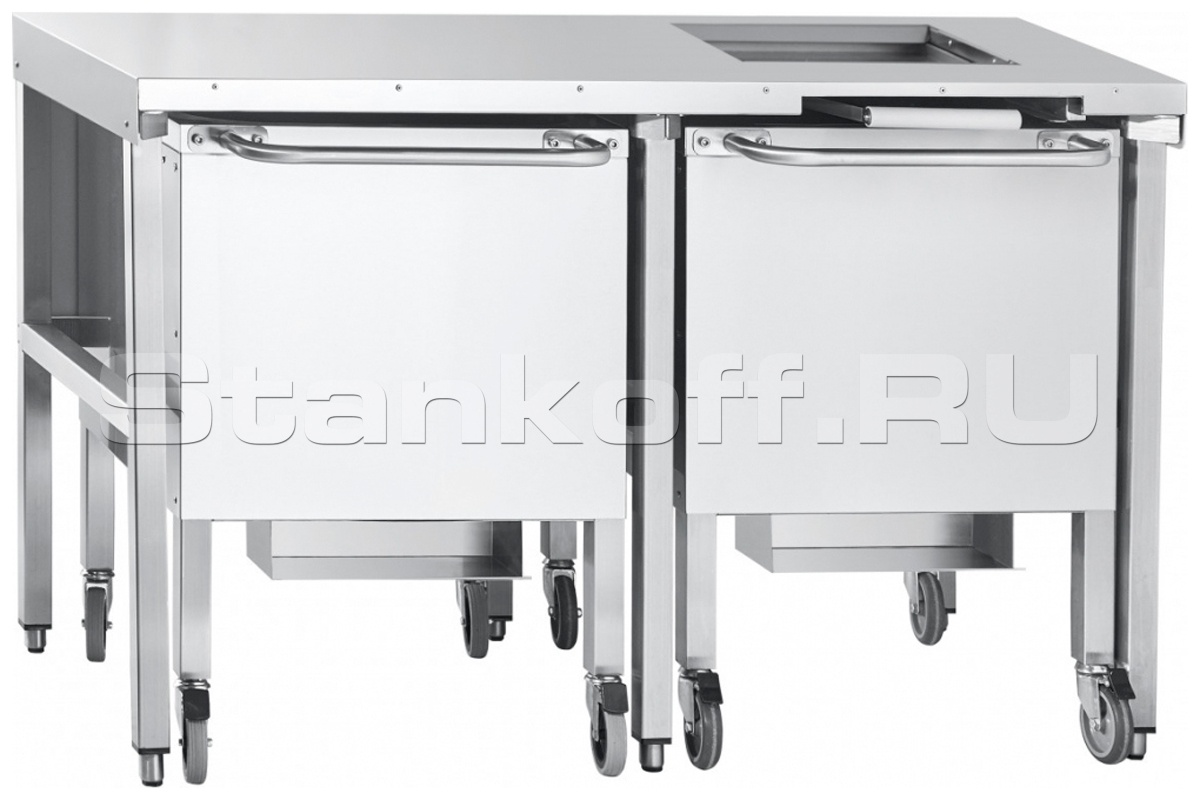

Бункер для льда

Морозильный стол

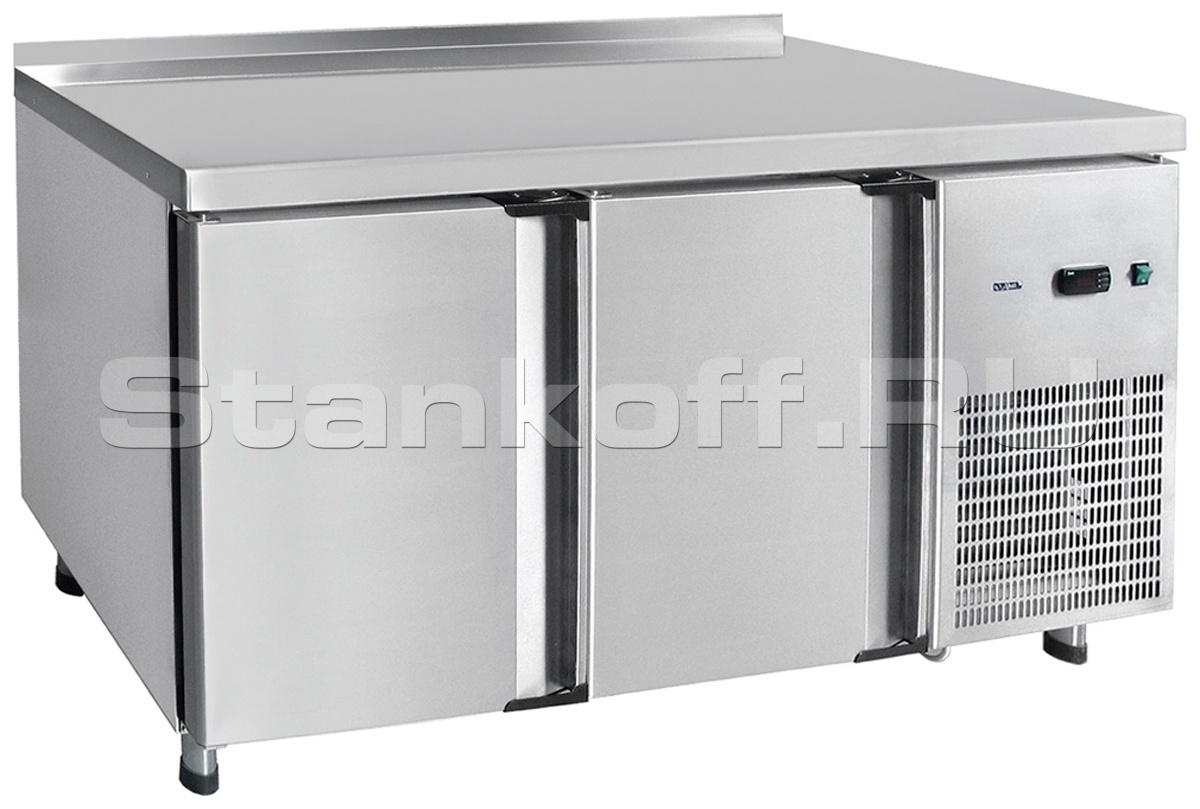

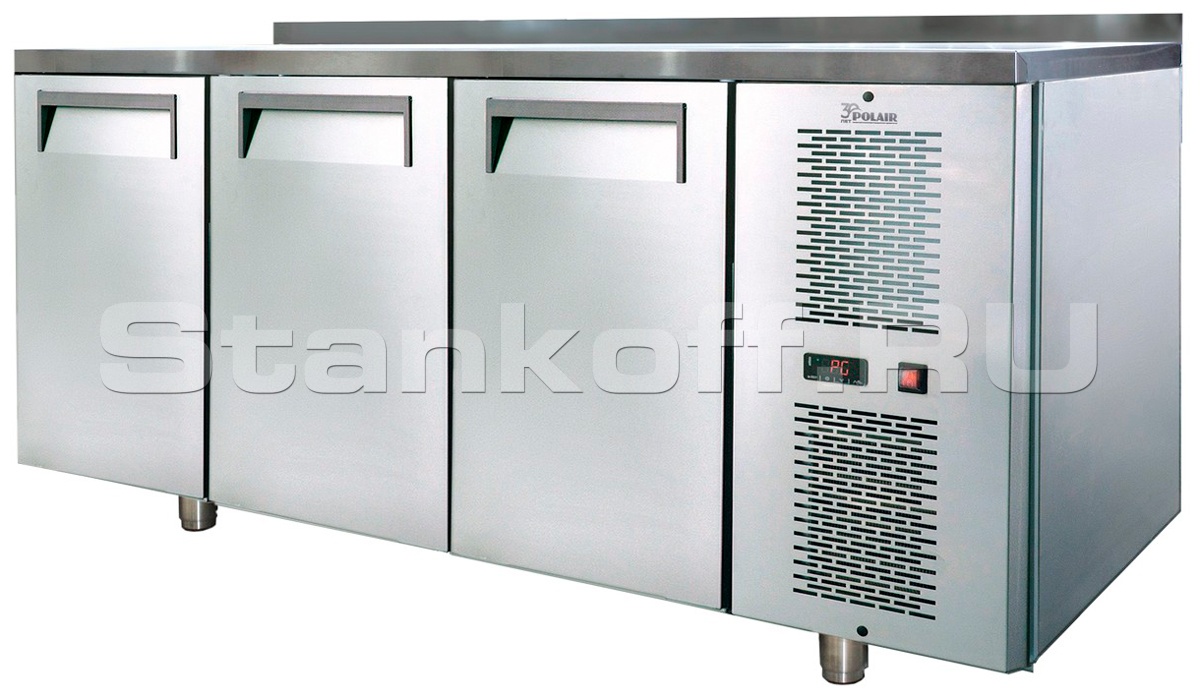

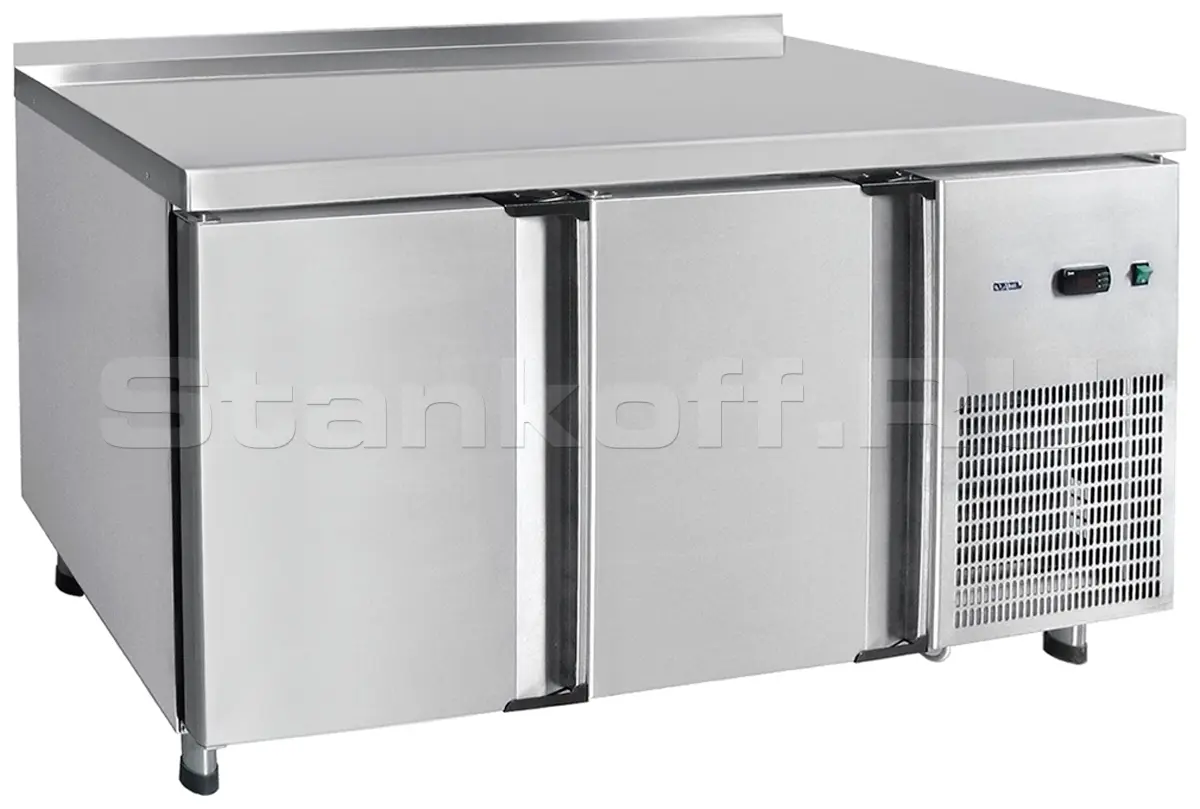

Холодильный стол

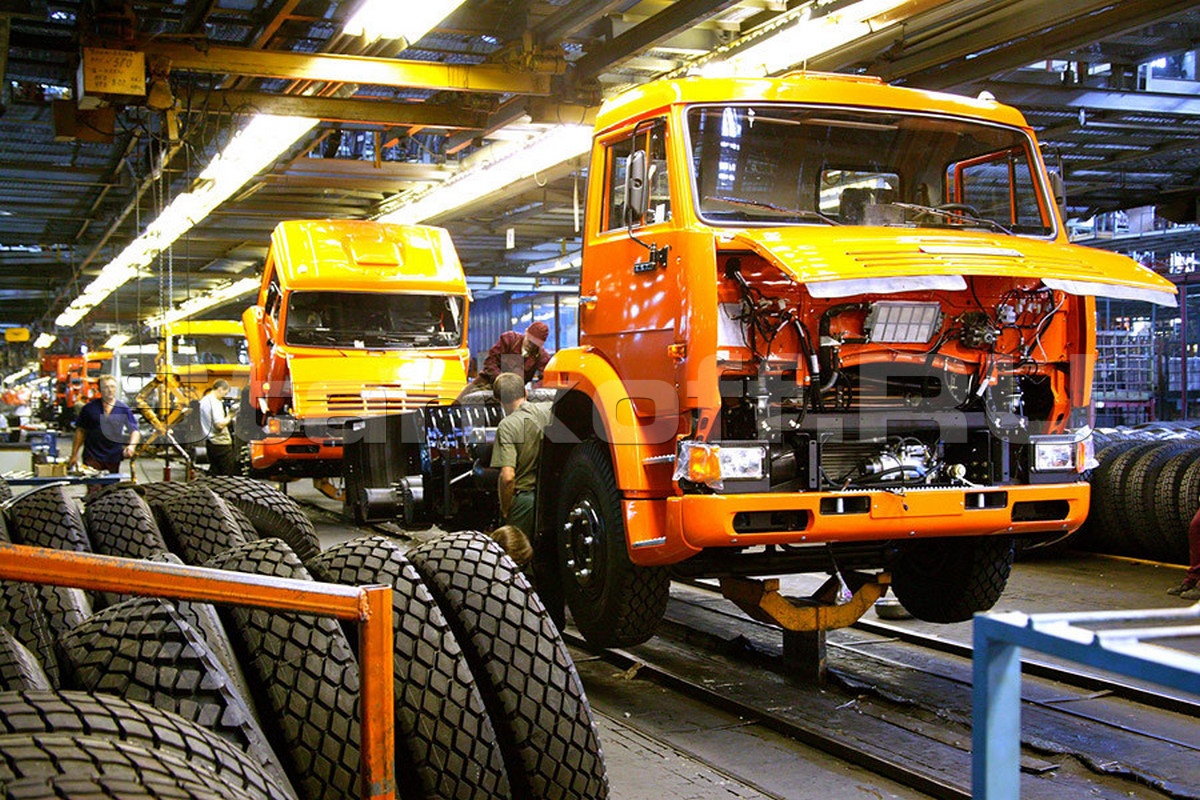

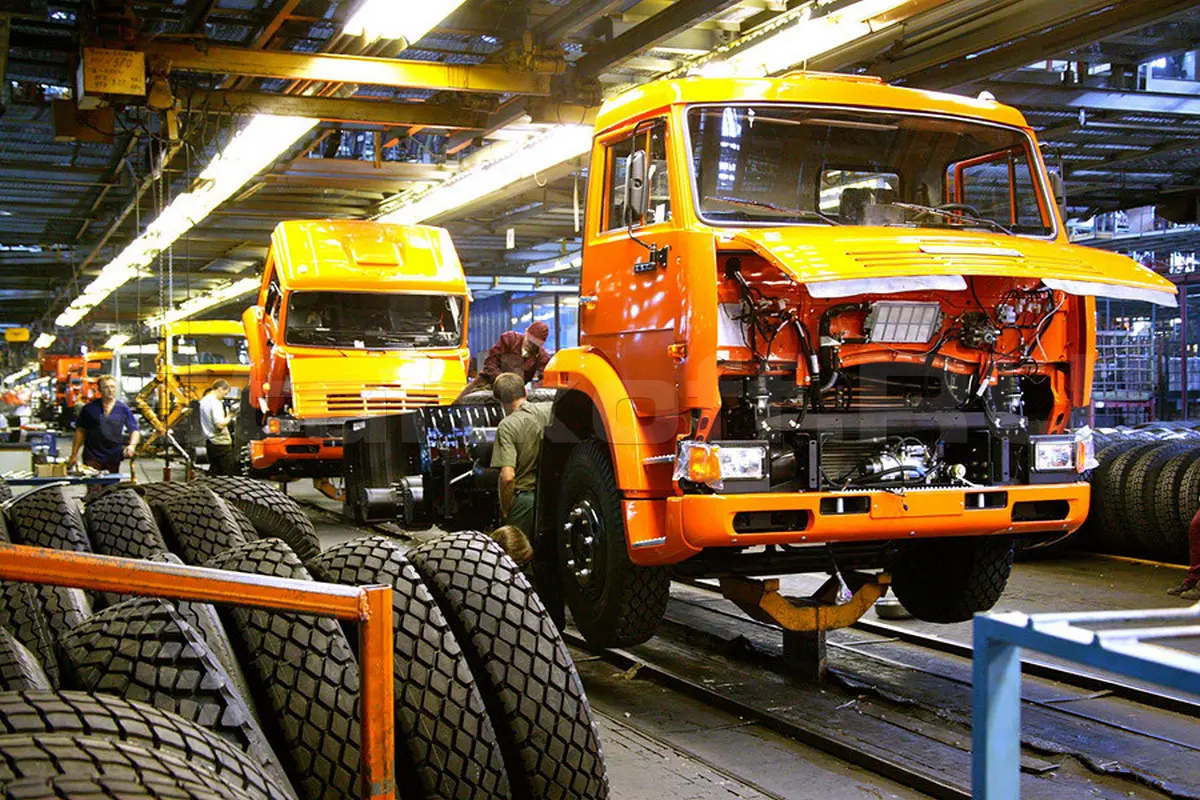

Кабина КамАз

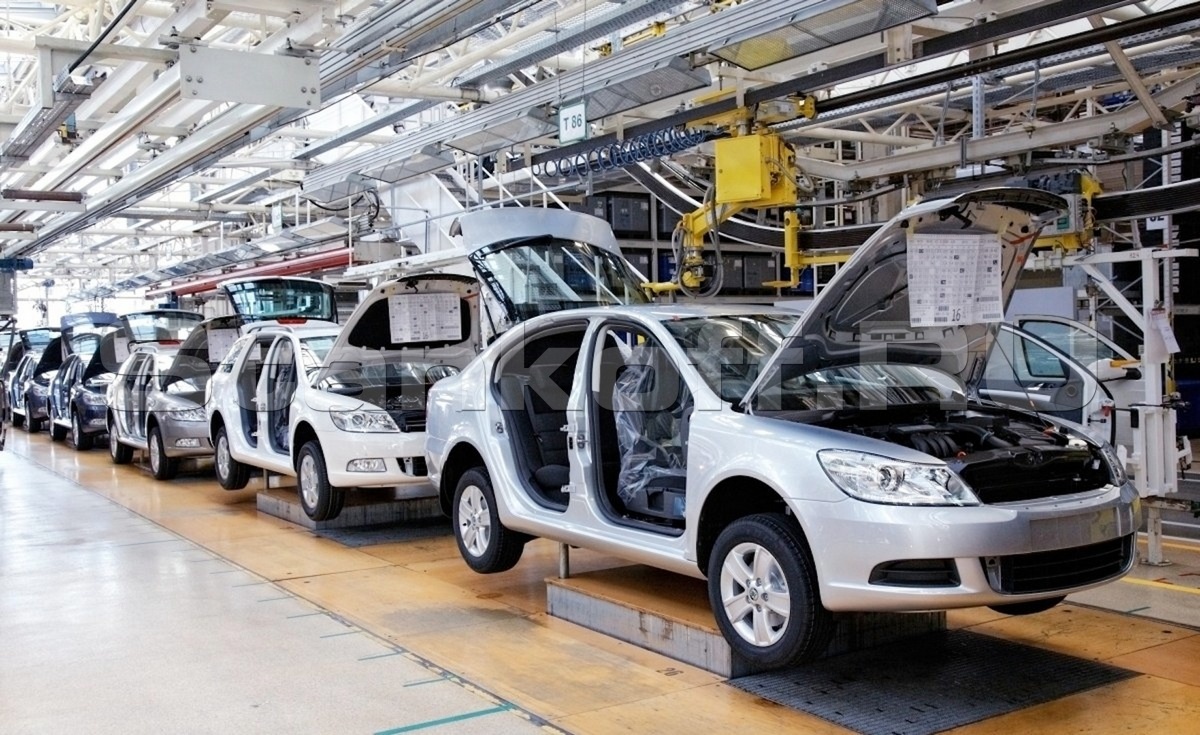

Кузов автомобиля

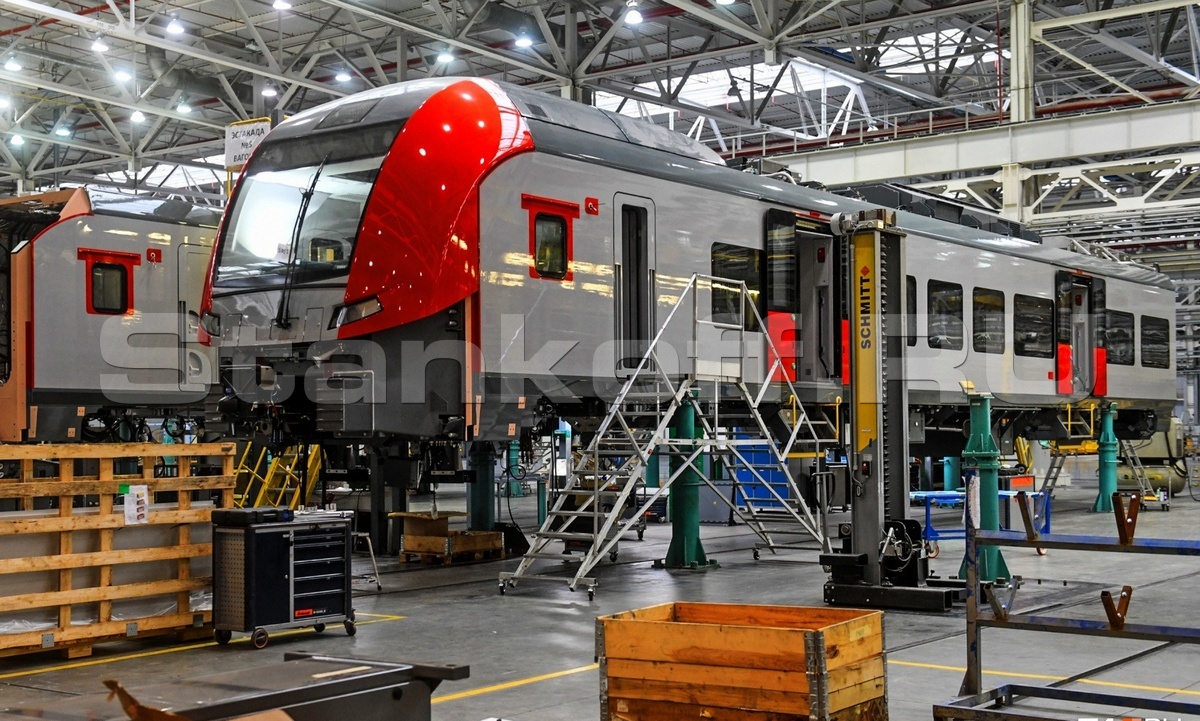

Корпус локомотива

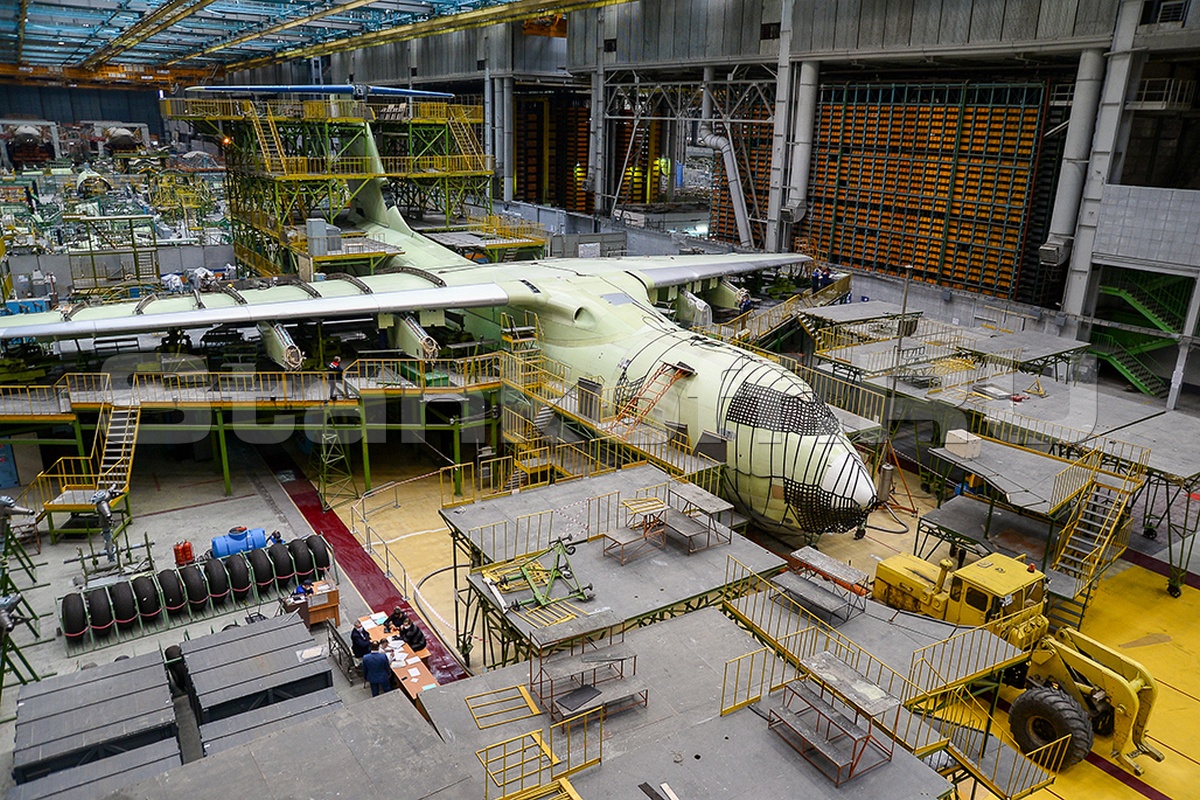

Детали для ИЛ 76

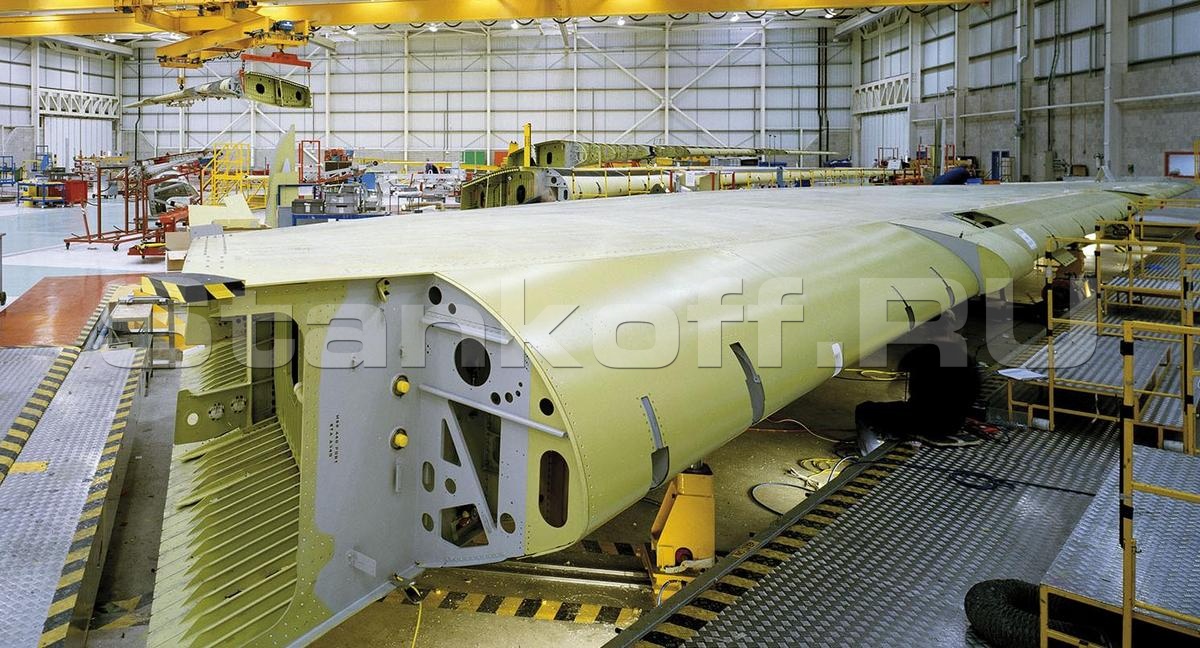

Крыло самолёта

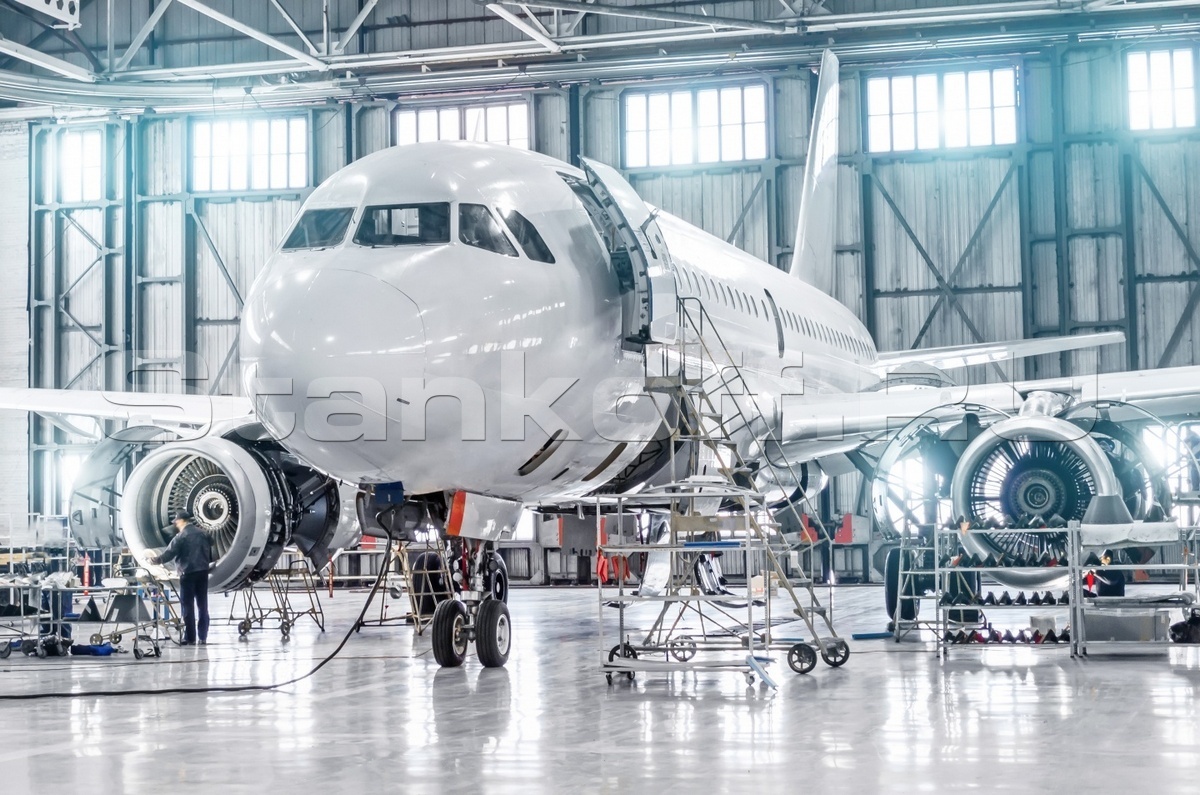

Корпус самолета

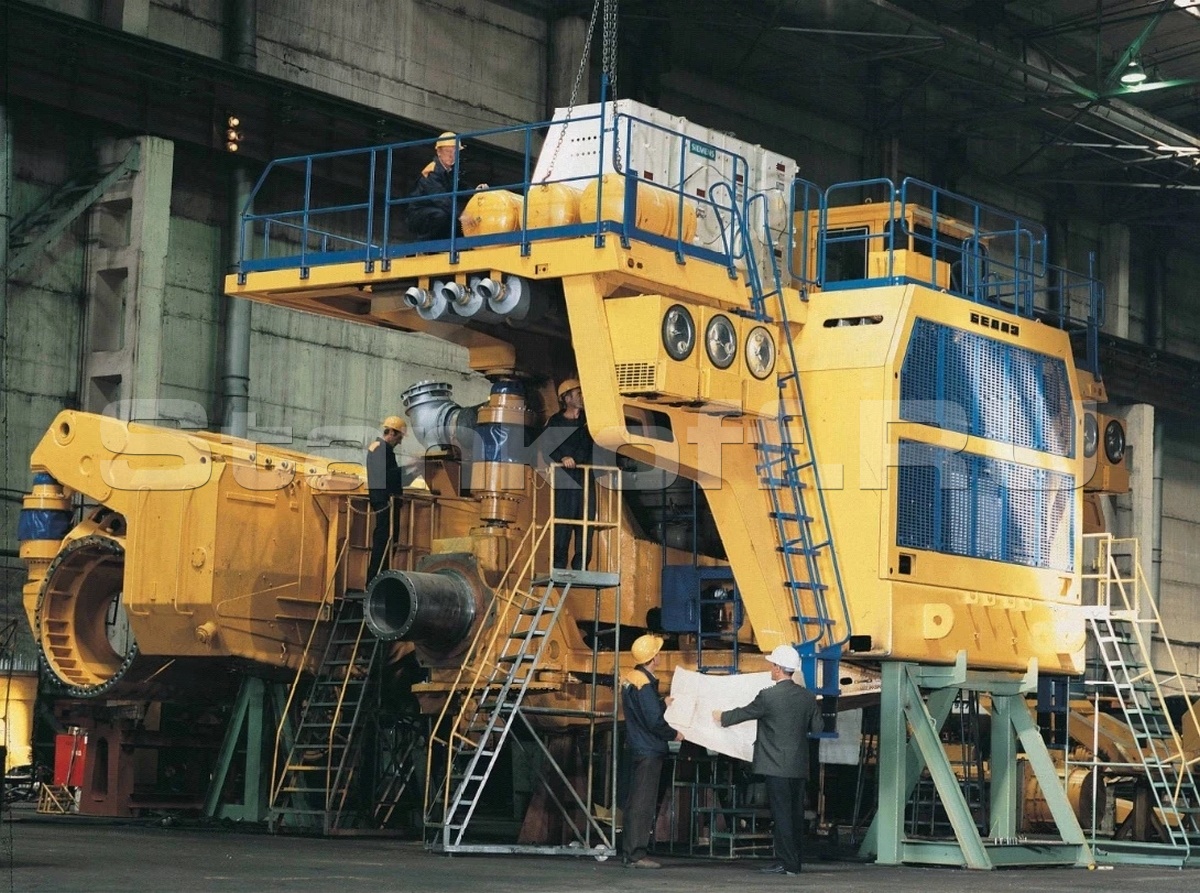

Детали для БелАз

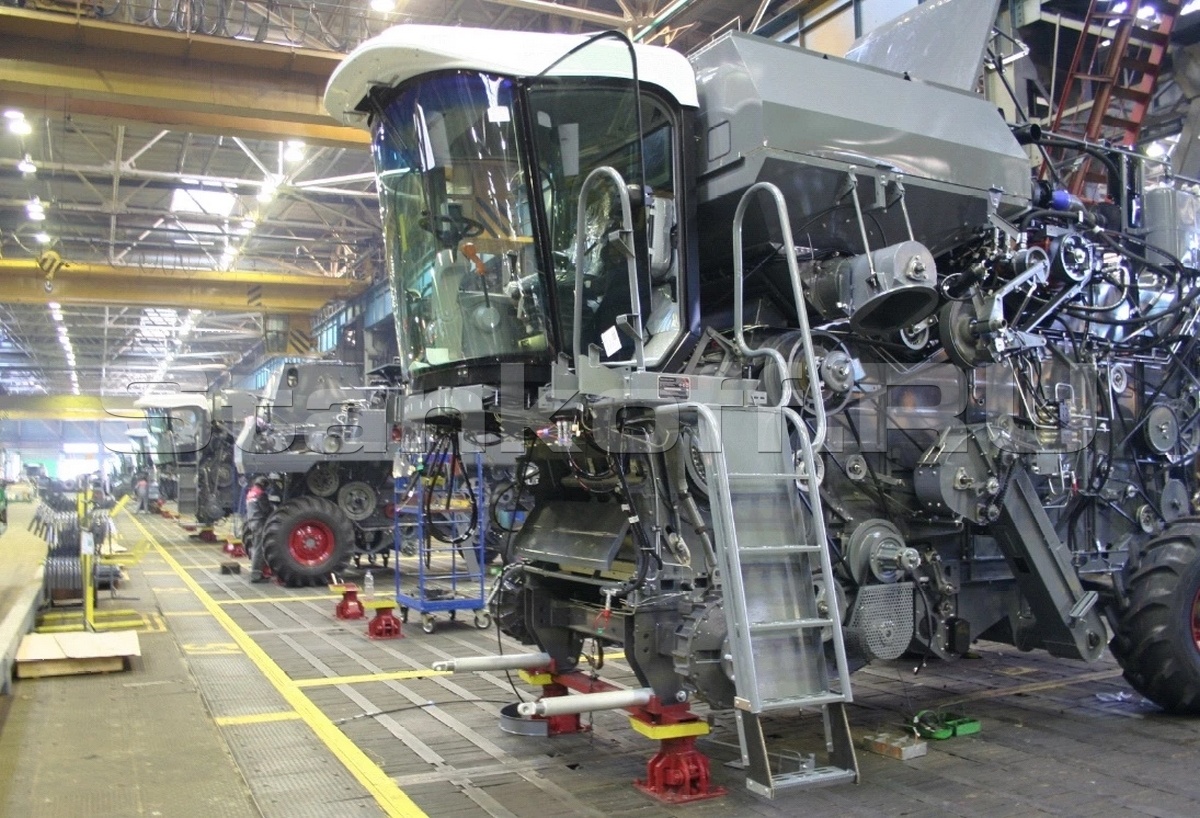

Детали для кобайнов

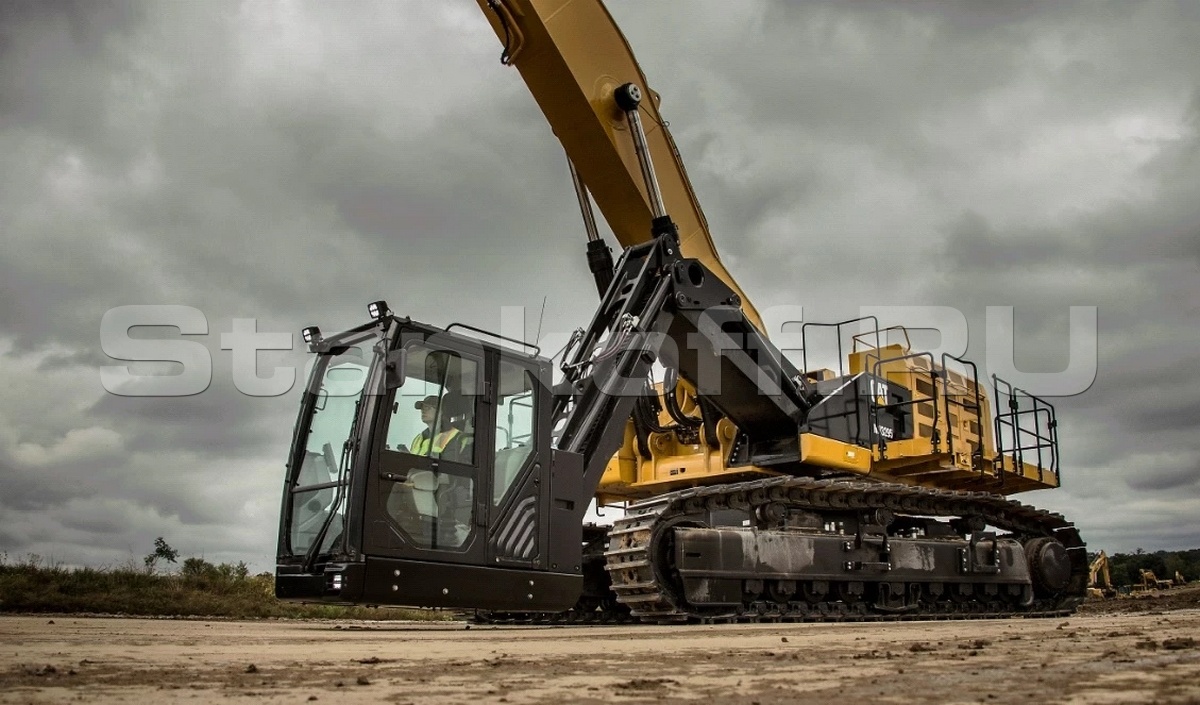

Элементы Caterpillar

Схема обработки

Гибка металла

Конструктивные особенности

Станина

Изготовлена из высококачественной стали, снятие напряжений происходит в электропечи, что обеспечивает высокую жесткость и долговечность.

Прессы

Оснащаются современными системами ЧПУ от всемирно известных компаний: Delem (Нидерланды), Cybelec (Швейцария), ESA (Италия).

Система компенсации прогиба

Система компенсации прогиба верхней траверсы стола (бомбирование) фирмы WILA (Нидерланды).

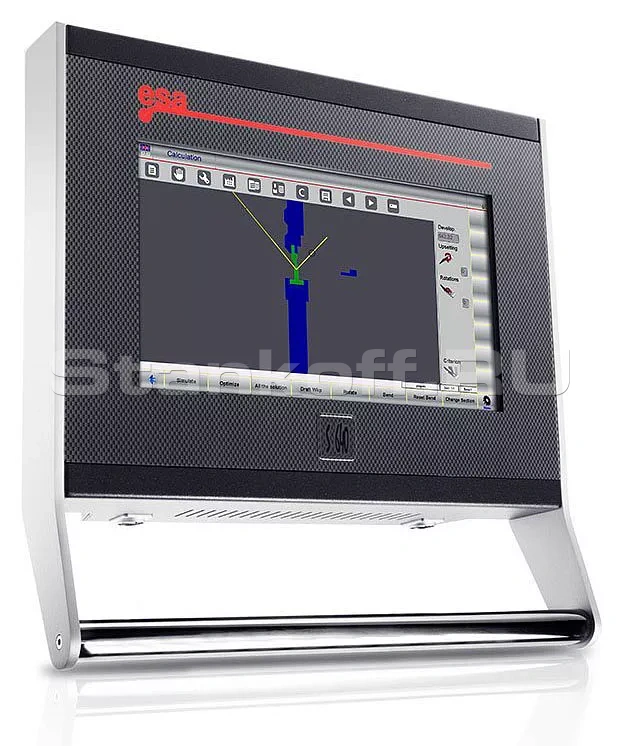

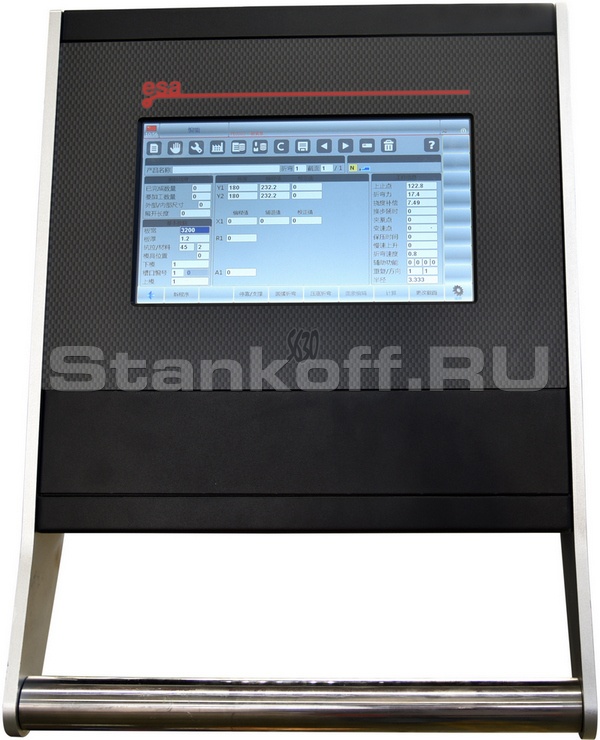

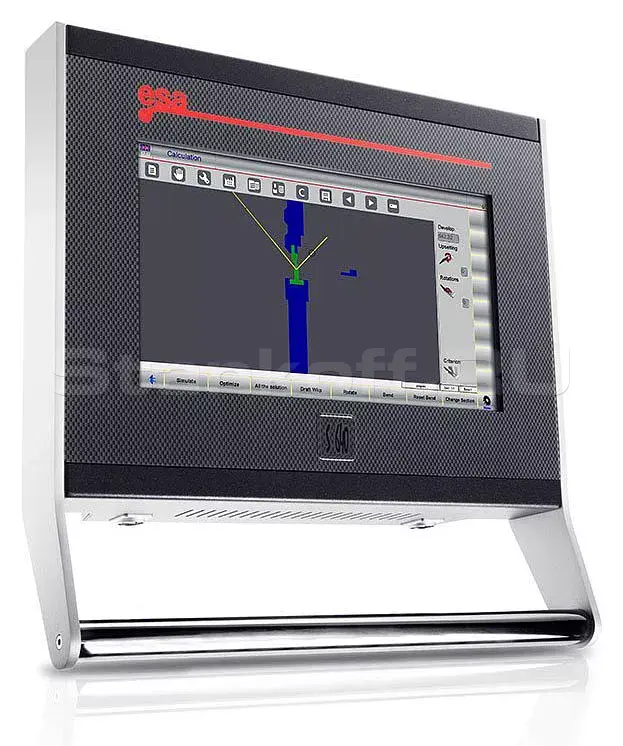

Системы ЧПУ NCY64 (ESA640S) (Италия)

2D-графика, 15” сенсорный дисплей, поддержка 6-ти осей, программное обеспечение симуляции процесса гибки.
Полная визуализация установленного инструмента,
Высоко эффективные алгоритмы управления и оптимизации машинного цикла - сводят к минимуму время наладки. Это позволяет использовать пресса: легче, более эффективно и более универсально, чем когда-либо.

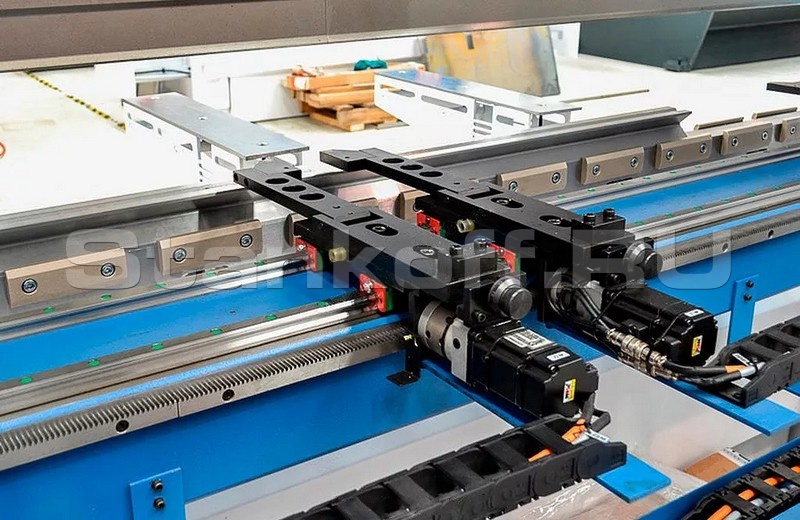

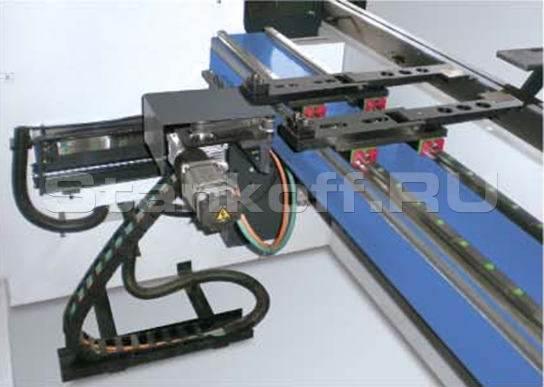

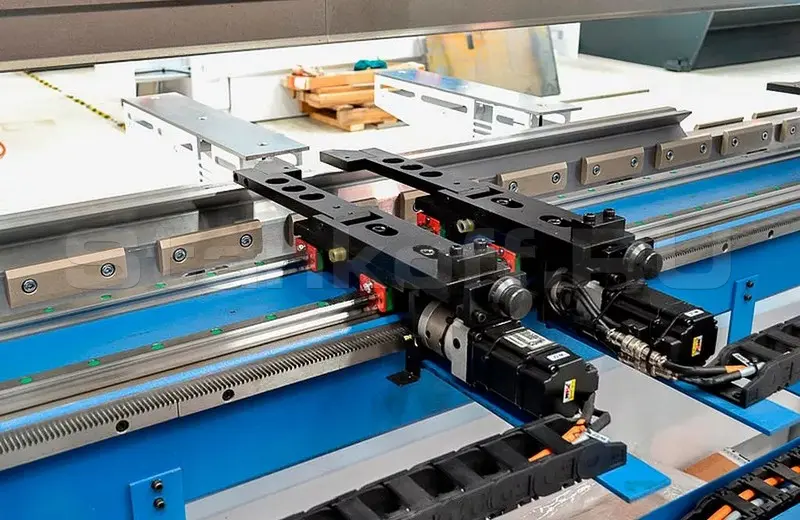

4 оси заднего упора

X, R, Z1, Z2 управляемые от ЧПУ, перемещение происходит по линейным направляющим за счет серводвигателей переменного тока, посредствам ШВП.
Обеспечивает точное позиционирование заготовки и возможность гибки сложных деталей.

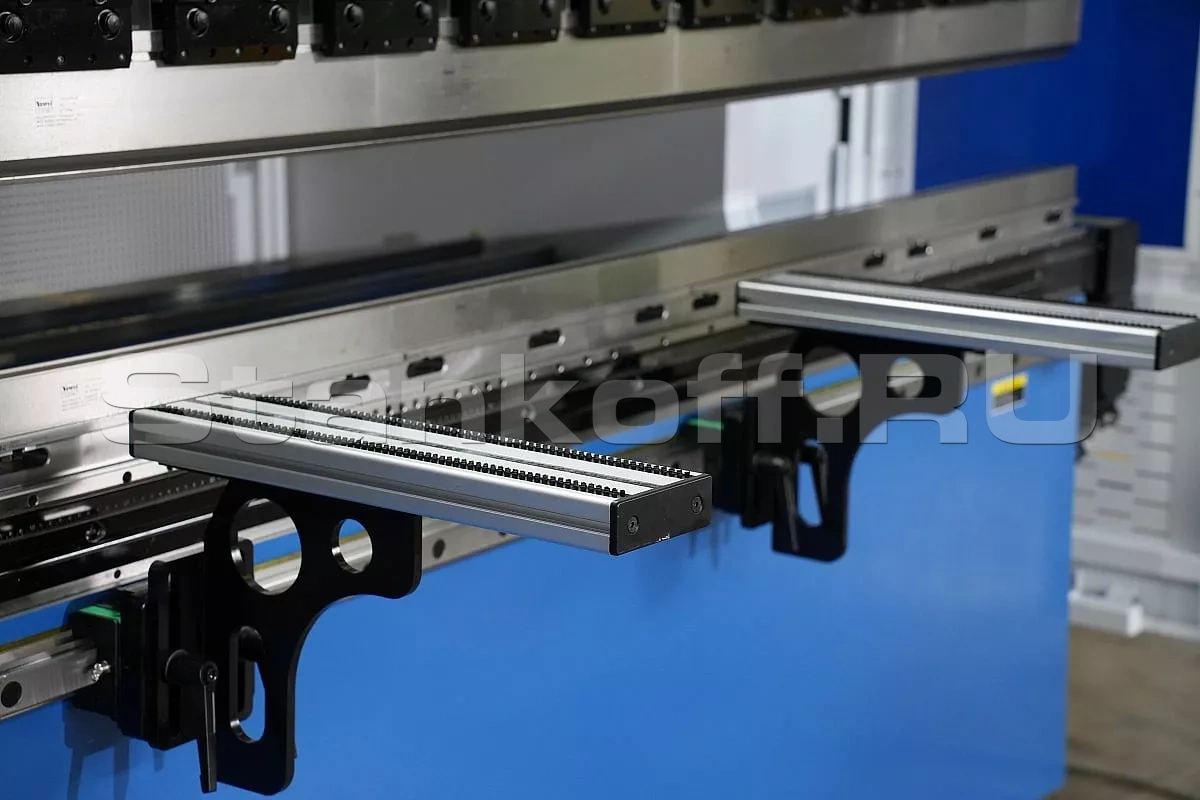

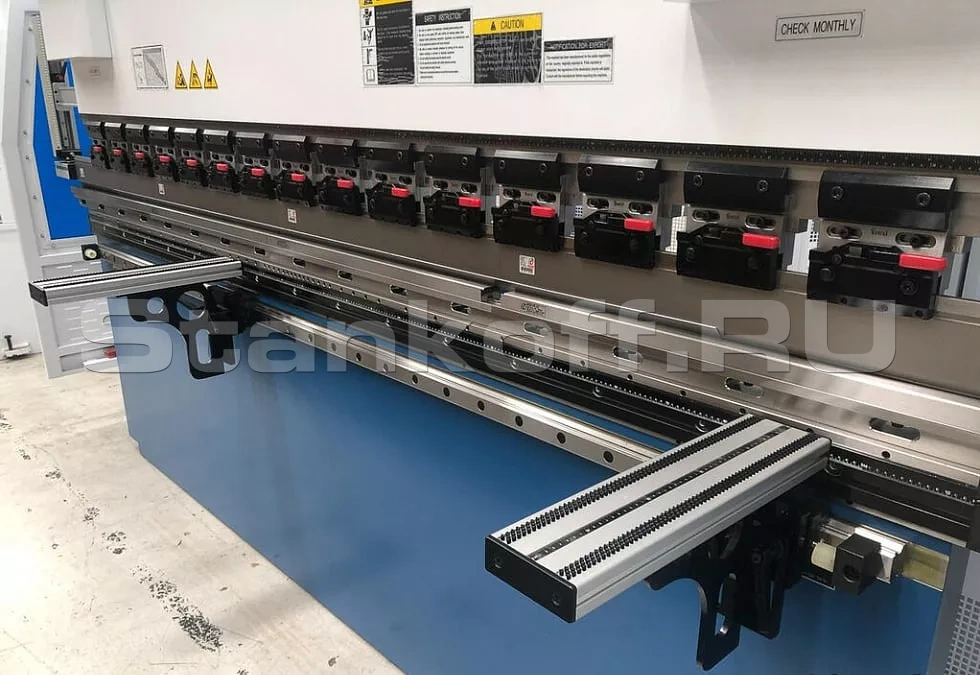

Передние опоры

Перемещаются по линейной направляющей и имеют линейки и упоры для контроля длины гиба при работе без заднего упора.

Палец заднего упора

Имеет складную конструкцию, что предотвращает заклинивание и соударение заготовки при гибе.

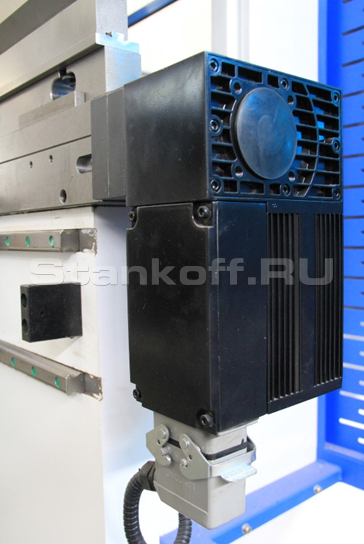

Сервомотор

Привода гидравлического насоса, в купе с новой конструкцией гидравлических клапанов обеспечивают до 40% экономии энергии. Скорость холостых перемещений гибочной траверсы возрастает до 200 мм/с, рабочая скорость достигает 20 мм/с.
Также такая конструкция гидравлической системы обеспечивает оптимальную температура масла, что положительно сказывается на стабильности показателей пресса и продлевает срок службы масла.

Стандартная комплектация

Система ЧПУ NCY64 (ESA640S) (Италия)
Гидравлическая система: Hoerbiger (Германия)
Электронно - оптические линейки положения ползуна Givi Misure (Германия)
Задний упор имеет автоматическое перемещение по осям X (500 мм, скорость 400 мм/сек) и R (200 мм скорость 60 мм/сек)
Две передние поддерживающие опоры
Многоручейковая матрица с пуансоном
Автоматическая, управляемая ЧПУ, гидравлическая система компенсации прогиба

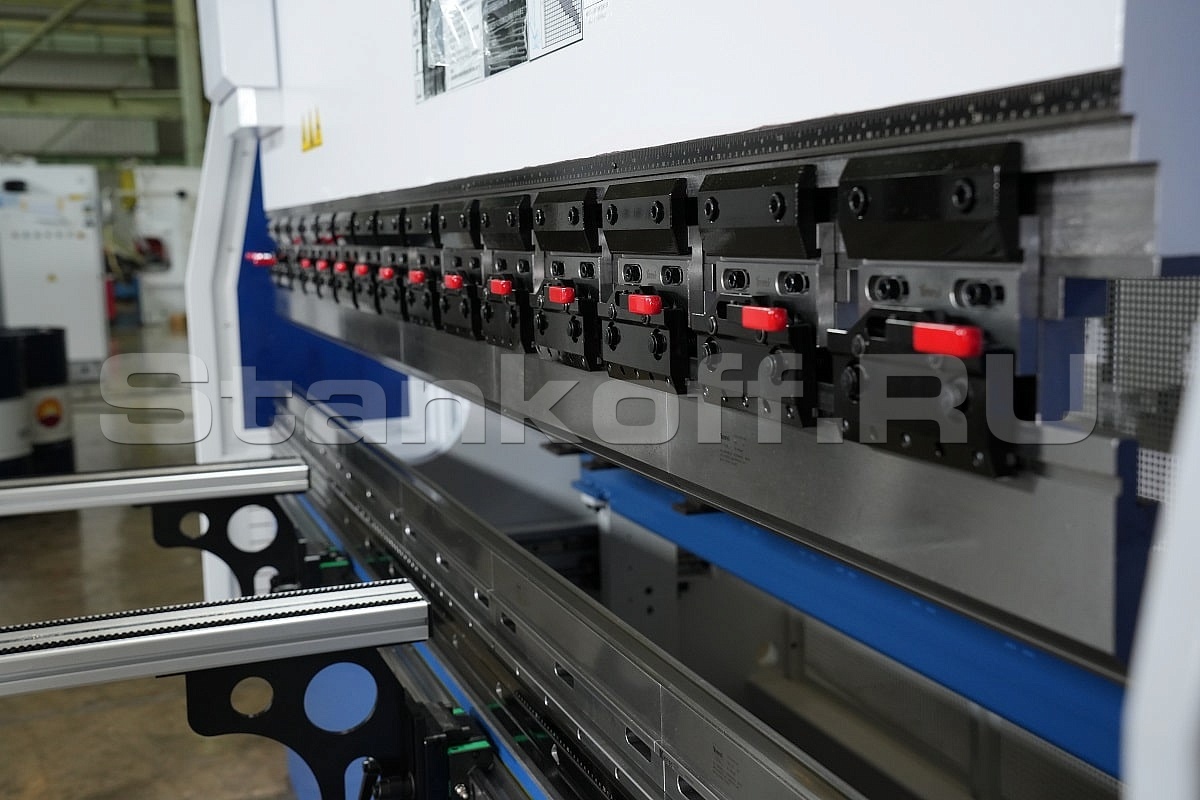

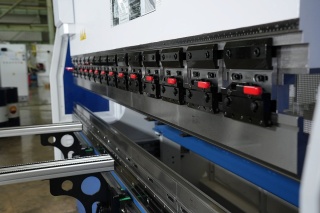

Зажимы для быстрой смены пуансонов с системой крепления

Дополнительные опции

Система ЧПУ Delem DA66T (Нидерланды) (Опция)
Различные конфигурации заднего упора (Опция)
Синхронизированные, управляемые ЧПУ передние поддерживающие опоры (Опция)
Лазерная система защиты рук оператора (Опция)

Производитель: SMD

Родина бренда: Нидерланды

Макс. усилие, т	110
Длина рабочего стола	3100
Ход траверсы, мм	265
Расстояние между столом и траверсой, мм	585
Глубина зева, мм	410
Скорость опускания, рабочая, подъема верхней траверсы, мм/с	220/17/200
Расстояние между колоннами, мм	2600
Кол-во управляемых осей, шт	6
Ход упоров по оси Х, мм	500
Скорость перемещения упоров по оси Х, мм/с	400
Мощность двигателя, кВт	8,4
Объем бака, л	300
Габариты станка(ДхШхВ), мм	3610х1550х2735
Вес, кг	8800
